INSTRUKCJA OBSŁUGI RCFW 221PRO Royal Catering

Opisparametru	Wartośćparametru
Nazwa produktu	MASZYNKA DOMIELENIA MIĘSA32	MASZYNKA DOMIELENIA MIĘSA22	MASZYNKA DOMIELENIA MIĘSA12
Model	RCFW 321PRO	RCFW 221PRO	RCFW 121PRO
Napięcie zasilania [V~]/ Częstotliwość [Hz]	230/50 230/50	230/50
Moc znamionowa [W]	900	735	550
Klasa ochrony IP	IP23	IP23	IP23
Wymiary (Szerokość -Głębokość –Wysokość) [mm]	519x261x495 427	x261x486	432x261x484230x380x580
Cieżar [kg]	28,1	24,2	21,5
Prędkość obrotowa[obr./min.]	170 170 170

1. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najniższego poziomu.

Objaśnienie symboli

CE	Produkt spełnia wymagania odpowiednich norm bezpieczeństwa.
	Przed użyciem należy zapoznać się z instrukcją.
	Produkt podlegający recyklingowi.
	UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ! opisująca daną sytuację (ogólny znak ostrzegawczy).
	UWAGA! Ostrzeżenie przed porażeniem prądem elektrycznym!
	Do użytku tylko wewnątrz pomieszczeń.
	UWAGA! Niebezpieczeństwo zgniecenia dłoni!
	Uwaga na obracające się elementy tnące! Możliwość skaleczenia!

UWAGA! Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wyglądu produktu.

Instrukcją oryginalną jest niemiecka wersja instrukcji. Pozostałe wersje językowe są tłumaczeniami z języka niemieckiego.

1. Bezpieczeństwo użytkowania

UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do .

1.1. Bezpieczeństwo elektryczne

a) Wtyczka urządzenia musi pasować do gniazda. Nie modyfikować wtyczki w jakikołwiek sposób. Oryginalne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.

b) Unikać dotykania uziemionych elementów, takich jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, jeśli ciało jest uziemione i dotyka urządzenia narażonego na bezpośrednie działanie deszczu, mokrej nawierzchni i pracy w wilgotnym otoczeniu. Przedostanie się wody do urządzenia zwiększa ryzyko jego uszkodzenia oraz porażenia prądem.

c) Nie wolno dotykać urządzenia mokrymi lub wilgotnymi rękoma.

d) Nie należy używać przewodu w sposób niewłaściwy. Nigdy nie używać go do przenoszenia urządzenia lub do wyciągania wtyczki z gniazda. Trzymać przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części. Uszkodzone lub poplątane przewody zwiększają ryzyko porażenia prądem.

e) Jeśli nie można uniknąć używania urządzenia w środowisku wilgotnym, należy stosować wyłącznik różnicowo-prądowy (RCD). Używanie RCD zmniejsza ryzyko porażenia prądem.

f) Zabrania się używania urządzenia, jeśli przewód zasilający jest uszkodzony lub nosi wyraźne oznaki zużycia. Uszkodzony przewód zasilający powinien być wymieniony przez wykwalifikowanego elektryka lub serwis producenta

g) Aby uniknąć porażenia prądem elektrycznym, nie należy zanurzać kabla, wtyczki ani samego urządzenia w wodzie lub innym płynie. Nie wolno używać urządzenia na mokrych powierzchniach.

h) UWAGA – ZAGROŻENIE ŻYCIA! Podczas czyszczenia lub użytkowania urządzenia nigdy nie wolno zanurzać go w wodzie lub innych cieczach.

i) Nie należy używać urządzenia w pomieszczeniach o bardzo dużej wilgotności / w bezpośrednim pobliżu zbiorników z wodą!

j) Nie wolno dopuszczać do zamoczenia urządzenia. Ryzyko porażenia prądem!

1.2. Bezpieczeństwo w miejscu pracy

a) Utrzymywać porządek w miejscu pracy i dobre oświetlenie. Nieporządek lub złe oświetlenie może prowadzić do wypadków. Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania urządzenia.
b) Nie używać urządzenia w strefie zagrożenia wybuchem, na przykład w obecności łatwopalnych cieczy, gazów lub pytów. Urządzenie wytwarzają iskry, mogące zapalić pył lub opary.
c) W razie stwierdzenia uszkodzenia lub nieprawidłowości w pracy urządzenia należy je bezzwłocznie wyłączyć i zgłosić to do osoby uprawnionej.
d) W razie wątpliwości czy produkt działa poprawnie lub stwierdzenia uszkodzenia należy skontaktować się z serwisem producenta.
e) Naprawę produktu może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!
f) W przypadku zaprószenia ognia lub pożaru, do gaszenia urządzenia pod napięciem należy używać wyłącznie gaśnic proszkowych lub śniegowych (CO2).
g) Na stanowisku pracy nie mogą przebywać dzieci ani osoby nieupoważnione. (Nieuwaga może spowodować utratę kontroli nad urządzeniem.)
h) Zachować instrukcję użytkowania w celu jej późniejszego użycia. W razie, gdyby urządzenie miało zostać przekazane osobom trzecim, to wraz z nim należy przekazać również instrukcję użytkowania.
i) Elementy opakowania oraz drobne elementy montażowe należy przechowywać w miejscu niedostępnym dla dzieci.
j) Urządzenie trzymać z dala od dzieci i zwierząt.

Pamiętać! należy chronić dzieci i inne osoby postronne podczas pracy urządzeniem.

1.3. Bezpieczeństwo osobiste

a) Niedozwolone jest obsługiwanie urządzenia w stanie zmęczenia, choroby, pod wpływem alkoholu, narkotyków lub leków, które ograniczają w istotnym stopniu zdolności obsługi urządzenia.
b) Maszynę mogą obsługiwać osoby sprawne fizycznie, zdolne do jej obsługi i odpowiednio wyszkolone, które zapoznały się z niniejszą instrukcją oraz zostały przeszkolone w zakresie bezpieczeństwa i higieny pracy.
c) Maszyna nie jest przeznaczona do tego, by była użytkowana przez osoby (w tym dzieci) o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych lub nieposiadające odpowiedniego doświadczenia i/lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące tego, jak należy obsługiwać maszynę.

d) Należy być uważnym, kierować się zdrowym rozsądkiem podczas pracy urządzeniem. Chwila nieuwagi podczas pracy, może doprowadzić do poważnych obrażeń ciała.
e) Aby zapobiegać przypadkowemu uruchomieniu upewnij się, że przełącznik jest w pozycji wyłączonej przed podłączeniem do źródła zasilania.
f) Nie należy przeceniać swoich możliwości. Utrzymywać balans i równowagę ciała przez cały czas pracy. Umożliwia to lepszą kontrolę nad urządzeniem w nieoczekiwanych sytuacjach.
g) Nie należy nosić luźnej odzieży ani biżuterii. Włosy, odzież i rękawice utrzymywać z dala od części ruchomych. Luźna odzież, biżuteria lub długie włosy mogą zostać chwycone przez ruchome części.
h) Należy usunąć wszelkie narzędzia regulujące lub klucze przed włączeniem urządzenia. Narzędzie lub klucz pozostawiony w obracającej się części urządzenia może spowodować obrażenia ciała.
i) Urządzenie nie jest zabawką. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.
j) Nie wkładać rąk, przedmiotów do wnętrza pracującego urządzenia!

1.4. Bezpieczne stosowanie urządzenia

a) Nie należy używać urządzenia, jeśli przełącznik ON/OFF nie działa sprawnie (nie załącza i nie wyłącza się). Urządzenia, które nie mogą być kontrolowane za pomocą przełącznika są niebezpieczne, nie mogą pracować i muszą zostać naprawione.
b) Przed przystąpieniem do regulacji, czyszczenia i konserwacji urządzenie należy odłączyć od zasilania. Taki środek zapobiegawczy zmniejsza ryzyko przypadkowego uruchomienia.
c) Nieużywane urządzenia należy przechowywać w miejscu niedostępnym dla dzieci oraz osób nieznających urządzenia lub tej instrukcji obsługi. Urządzenia są niebezpieczne w rękach niedoświadczonych użytkowników.
d) Utrzymywać urządzenie w dobrym stanie technicznym. Sprawdzać przed każdą pracą czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchomymi (pęknięcia części i elementów lub wszelkie inne warunki, które mogą mieć wpływ na bezpieczne działanie urządzenia). W przypadku uszkodzenia, oddać urządzenie do naprawy przed użyciem.
e) Urządzenie należy chronić przed dziećmi.
f) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalifikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych. Zapewni to bezpieczeństwo użytkowania.
g) Aby zapewnić zaprojektowaną integralność operacyjną urządzenia, nie należy usuwać zainstalowanych fabrycznie ośłon lub odkręcać śrub.

h) Przy transportowaniu i przenoszeniu urządzenia z miejsca magazynowania do miejsca użytkowania należy uwzględnić zasady bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych obowiązujących w kraju, w którym urządzenia są użytkowane.
i) Należy unikać sytuacji, gdy urządzenie podczas pracy, zatrzymuje się pod wpływem dużego obciążenia. Może spowodować to przegrzanie się elementów napędowych i w konsekwencji uszkodzenie urządzenia.
j) Nie wolno dotykać części lub akcesoriów ruchomych, chyba że urządzenie zostało odłączone od zasilania.
k) Zabrania się przesuwania, przestawiania i obracania urządzenia będącego w trakcie pracy.
I) Należy regularnie czyścić urządzenie, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.
m) Urządzenie nie jest zabawką. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.
n) Zabrania się ingerowania w konstrukcję urządzenia celem zmiany jego parametrów lub budowy.
o) Trzymać urządzenia z dala od źródeł ognia i ciepła.
p) W celu zapobiegania skaleczeniom należy zawsze zachować ostrożność podczas wykonywania prac związanych z konserwacją urządzenia, a w szczególności tarczy tnących.
q) Nigdy nie dociskać produktów spożywczych dłonią lub inną częścią ciała. Do dociskania należy użyć popychacza.
r) Nie wolno obstugiwać urządzenia bez popychacza, kiedy do pokrojenia pozostał mały kawałek mięsa.
s) Urządzenie może być używane do mielenia wyłącznie świeżych produktów spożywczych.
t) Nigdy nie mielić:
- twardych produktów spożywczych, takich jak ziarna, orzechy lub kości za pomocą urządzenia.
- produktów spożywczych z twardymi włóknami, takich jak np. Imbir.
- zmrożonych produktów spożywczych,
- przedmiotów nieprzeznaczonych do spożycia.
u) Zachować szczególną ostrożność podczas czyszczenia ostrych elementów, istnieje ryzyko skaleczenia.

UWAGA! Pomimo iż urządzenie zostało zaprojektowane tak aby było bezpieczne, posiadało odpowiednie środki ochrony oraz pomimo użycia dodatkowych elementów zabezpieczających użytkownika, nadal istnieje niewielkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy z urządzeniem. Zaleca się zachowanie ostrożności i rozsądku podczas jego użytkowania.

3. Zasady użytkowania

Urządzenie przeznaczone jest do mielenia świeżego mięsa i innych, miękkich produktów spożywczych.

Produkt jest przeznaczony tylko do użytku profesjonalnego!

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

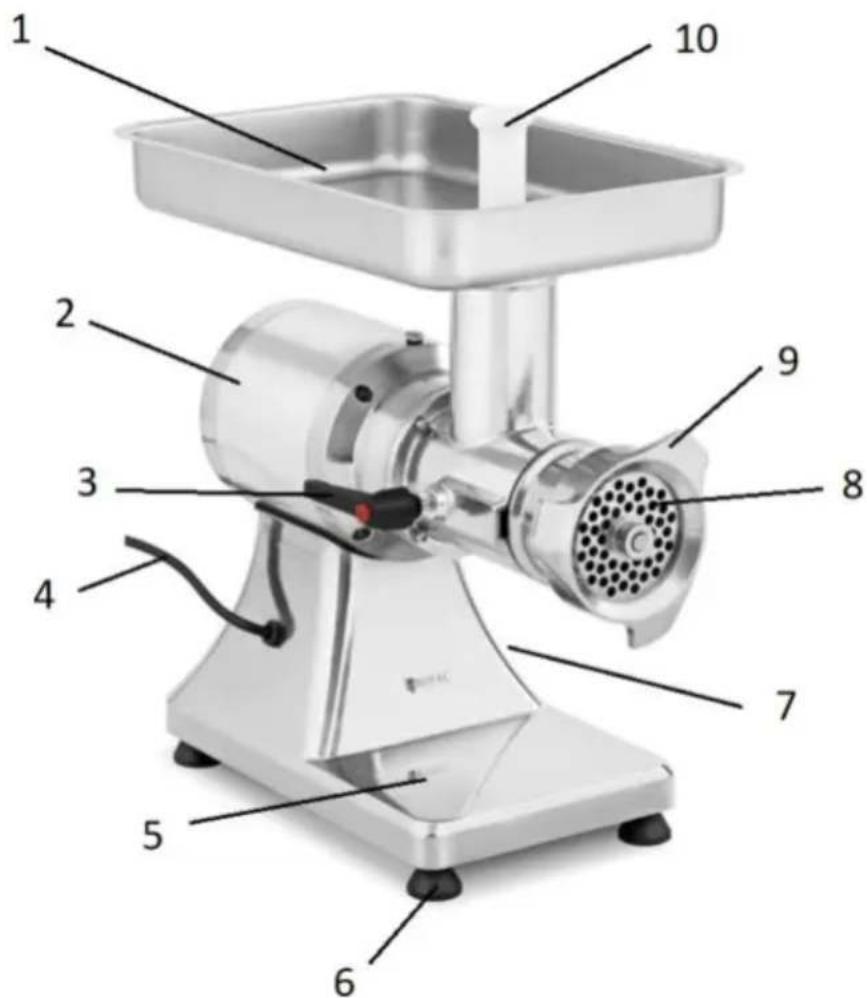

3.1. Opis urządzenia

1. Taca podajnika
2. Obudowa silnika
3. Pokrętło blokady
4. Przewód zasilający
5. Podstawa
6. Nóżki
7. Sitko
8. Pierścień mocujący

9. Popychacz

10. Przełącznik ON (I)/ OFF (II) – niewidoczny na obrazku

11. Przełącznik ON (I)/ OFF (O)

12. Przycisk RESET

13. Lejek masarski (nadziewarka do kiełbas)

14. Pierścień mocujący

15. Popychacz
16. Sitko (średnica otworów 6mm)
17. Nóž
18. Sitko (średnica otworów 8mm)

3.2. Przygotowanie do pracy

UMIEJSCOWIENIE URZĄDZENIA

Temperatura otoczenia nie może przekraczać 40°C a wilgotność względna nie powinna przekraczać 85%. Urządzenie należy ustawić w sposób zapewniający dobrą cyrkulację powietrza. Należy utrzymać minimalny odstęp 10 cm od każdej ściany urządzenia. Urządzenie należy trzymać z dala od wszelkich gorących powierzchni. Urządzenie należy zawsze użytkować na równej, stabilnej, czystej, ognioodpornej i suchej powierzchni i poza zasięgiem dzieci oraz osób ograniczonych funkcjach psychicznych, sensorycznych i umysłowych. Urządzenie należy umiejscowić w taki sposób, by w dowolnej chwili można się było dostać do wtyczki sieciowej. Należy pamiętać o tym, by zasilanie urządzenia energią odpowiadało danym podanym na tabliczce znamionowej!

Przed pierwszym użyciem zdemontować i dokładnie umyć wszystkie elementy mające kontakt z żywnością, tj.: pierścień mocujący, sitka, nóż, wałek ślimakowy, wewnętrzną komorę mielenia, popychacz, lejek masarski oraz tacę podajnika. Dokładnie osuszyć elementy, a następnie zmontować urządzenie.

MONTAŻ URZĄDZENIA

1. Poluzować pokrętło blokady.
2. Wewnętrzną część komory mielenia umieścić w części zewnętrznej. Zwrócić uwagę, aby bolec pozycjonujący znalazł się w odpowiednim położeniu.
3. Umieścić wałek ślimakowy wewnątrz komory mielenia.
4. Dokręcić pokrętło blokady, tak aby komora mielenia nie przemieszczała się. Nie używać narzędzi, pokrętło dokręcać ręcznie.
5. Nałożyć nóż oraz wybrane sitko na trzpień wystający z wałka ślimakowego.
6. Całość zablokować pierścieniem mocującym.

3.3. Praca z urządzeniem

1. Przed przystąpieniem do pracy, należy przygotować mięso do mielenia, usuwając całą skóre i kości. Pokroić mięso na kawałki, które z łatwością zmieszczą się do otworu komory mielenia.
2. Podłączyć urządzenie do zasilania.

3. Podstawić pojemnik pod komorę mielenia, tak aby wpadało do niego zmielone mięso.

4. Ustawić przełącznik w pozycji ON (I).

5. Mięso należy podawać do komory mielenia za pomocą popychacza.

UWAGA! Zabrania się podawania mięsa do komory mielenia rękoma lub przedmiotami innymi niż popychacz.

1. Jeśli urządzenie zostanie przeciążone, automatycznie przestanie pracować. Ustawić przełącznik w pozycji OFF (O) i pozostawić urządzenie na kilka minut do ostygnięcia. Aby kontynuować pracę, wcisnąć przycisk RESET i włączyć urządzenie ustawiając przełącznik w pozycji ON (I).
2. Po zakończonej pracy, ustawić przełącznik w pozycji OFF (O).
3. Zdemontować i dokładnie umyć wszystkie elementy mające kontakt z żywnością, tj.: pierścień mocujący, sitka, nóż, wałek ślimakowy, wewnętrzną komorę mielenia, popychacz, lejek masarski oraz tacę podajnika. Dokładnie osuszyć elementy.

3.4. Czyszczenie i konserwacja

a) Przed każdym czyszczeniem, regulacją, wymianą osprzętu, a także jeżeli urządzenie nie jest używane, należy wyciągnąć wtyczkę sieciową i całkowicie ochłodzić urządzenie.

- Odczekać, aż wirujące elementy zatrzymają się.

b) Przed każdym czyszczeniem, a także jeżeli urządzenie nie jest używane, należy wyciągnąć wtyczkę sieciową.
c) Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substancji żrácych.
d) Do czyszczenia urządzenia wolno stosować tylko łagodne środki czyszczące przeznaczone do czyszczenia powierzchni mających styczność z żywnością.
e) Po każdym czyszczeniu wszystkie elementy należy dobrze wysuszyć, zanim urządzenie zostanie ponownie użyte.
f) Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.
g) Zabrania się spryskiwania urządzenia strumieniem wody lub zanurzania urządzenia w wodzie.
h) Należy pamiętać, aby przez otwory wentylacyjne znajdujące się w obudowie nie dostała się woda.
i) Otwory wentylacyjne należy czyścić pędzelkiem i sprężonym powietrzem.
j) Należy wykonywać regularne przeglądy urządzenia pod kątem jego sprawności technicznej oraz wszelkich uszkodzeń.

k) Do czyszczenia należy używać miękkiej, wilgotnej ściereczki.

I) Do czyszczenia nie wolno używać ostrych i/lub metalowych przedmiotów (np. drucianej szczotki lub metalowej łopatki) ponieważ mogą one uszkodzić powierzchnię materiału, z którego wykonane jest urządzenie.

m) Nie czyścić urządzenia substancja o odczynie kwasowym, środkami przeznaczenia medycznego, rozcieńczalnikami, paliwem, olejami lub innymi substancjami chemicznymi może to spowodować uszkodzenie urządzenia.

USUWANIE ZUŻYTYCH URZĄDZEŃ.

Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, umieszczony na produkcie, instrukcji obsługi lub opakowaniu. Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego środowiska.

Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu lokalna administracja.

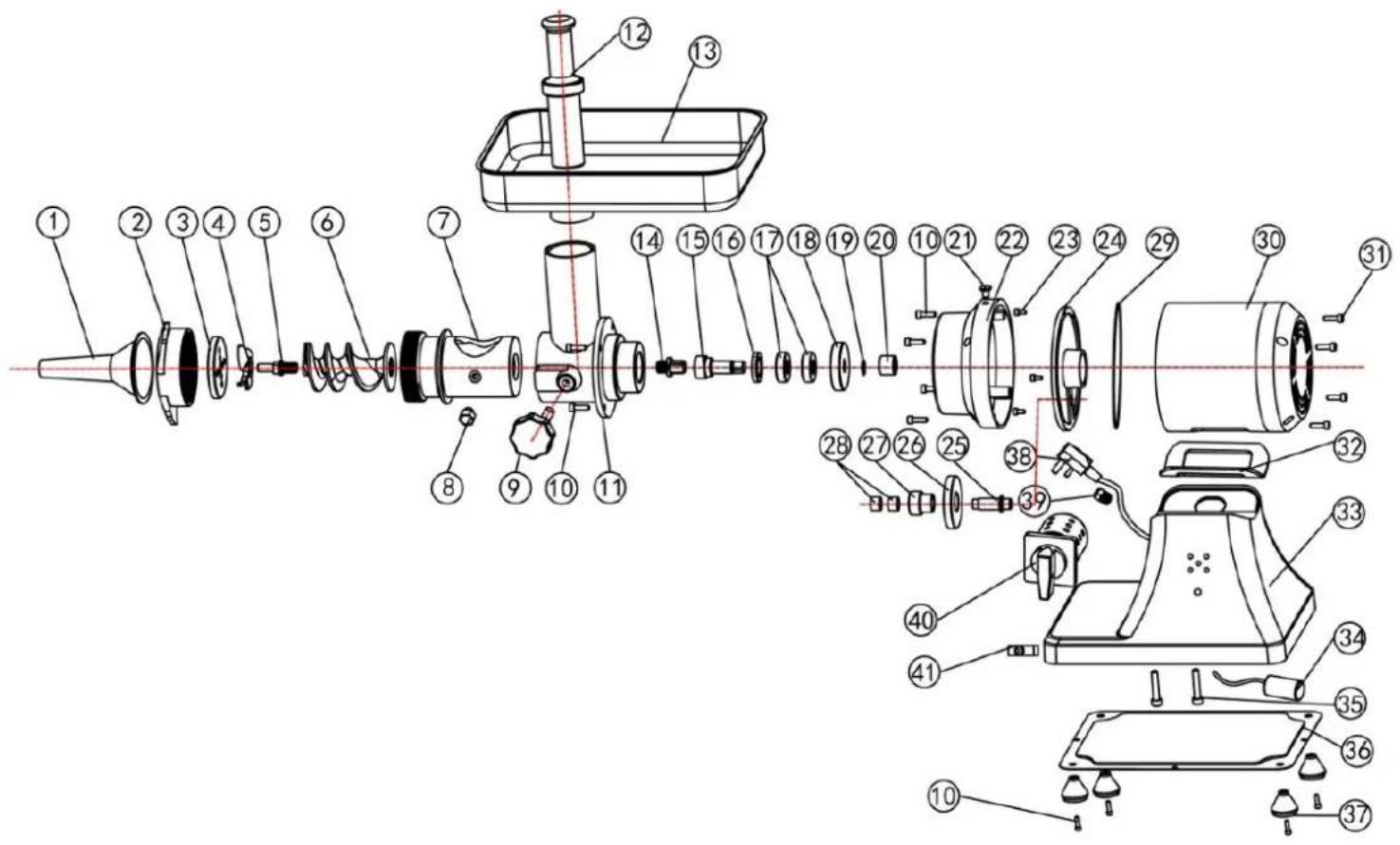

Rysunki złożeniowe:

Lp.	Nazwa części	Ilość	Lp.	Nazwa części	Ilość
1.	Lejek masarski (nadziewarka do kiełbas)		22.	Przekładnia
2.	Pierścień mocujący		23.	Śruba
3.	Sitko		24.	Przednia pokrywa silnika
4.	Nóż		25.	Wał centralny
5.	Trzpień		26.	Duża przekładnia A
6.	Wałek ślimakowy		27.	Mała przekładnia B
7.	Komora mielenia (wewnętrzna)		28	Zaślepka
8.	Bolec pozycjonujący		29.	Uszczelka
9.	Pokrętło blokujące (z lewej strony urządzenia)		30.	Silnik
10.	Śruba		31.	Śruba
11.	Komora mielenia (zewnętrzna)		32.	Podkładka gumowa
12.	Popychacz		33.	Podstawa
13.	Taca podajnika		34.	Kondensator
14.	Tłok nurnikowy		35.	Śruba
15.	Oś		36.	Płyta dolna
16.	Uszczelka olejowa		37.	Nóżki
17.	Łożysko		38.	Przewód zasilający
18.	Duże koło zębate		39.	Opaska kablowa
19.	Podkładka		40.	Przełącznik ON/OFF
20.	Małe koło zębate		41.	Przycisk RESET
21.	Śruba

Technické údaje

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
