INSTRUKCJA OBSŁUGI B365M Phantom Gaming 4 ASROCK

Dziękujemy za zakupienie płyty głównej ASRock B365M Phantom Gaming 4, niezawodnej płyty głównej produkowanej z konsekwentnie wykonywaną przez firmę ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i solidną konstrukcję, spełniającą zobowiązanie firmy ASRock do dostarczania produktów o wysokiej jakości i wytrzymałości.

Ponieważ specyfikacje płyty głównej i oprogramowanie BIOS mogą zostać zaktualizowane, zawartość tej dokumentacji może zostać zmieniona bez powiadomienia. W przypadku jakichkolwiek modyfikacji tej dokumentacji, zaktualizowana wersja będzie dostępna na stronie internetowej ASRock, bez dalszego powiadomienia. Jeśli wymagana jest pomoc techniczna w odniesieniu do tej płyty głównej, należy odwiedzić stronę internetową w celu uzyskania specyficznych informacji o używanym modelu. Na stronie internetowej ASRock, można także pobrać listę najnowszych kart VGA i obsługiwanych CPU. Strona internetowa ASRock http://www.asrock.com.

1.1 Zawartość opakowania

Płyta główna ASRock B365M Phantom Gaming 4 (Współczynnik kształtu Micro ATX)

Skrócona instrukcja instalacji ASRock B365M Phantom Gaming 4

Pomocnicza płyta CD ASRock B365M Phantom Gaming 4

1 x osłona panelu Wejścia/Wyjścia
2 x kable danych Serial ATA (SATA) (Opcjonalne)
3 x śruby do gniazda M.2 (Opcjonalne)
1 x gniazdo wsporcze dla wtyczki M.2 (Opcjonalne)

1.2 Specyfikacje

Platforma	Współczynnik kształtu Micro ATX
CPU	Obsługa 8^-ej i 9^-ej generacji procesorów Intel® CoreTM (Socket 1151)Obsługa CPU do 95WDigi Power designSekcja zasilania 8 Power Phase DesignObsługa technologii Intel® Turbo Boost 2.0
Chipset	Intel® B365
Pamięć	Technologia pamięci Dual Channel DDR44 x gniazda DDR4 DIMMObsługa pamięci DDR4 2666/2400/2133 non-ECC, pamięć niebuforowanaObsługa modułów pamięci ECC UDIMM (działanie w trybie non-ECC)Obsługa Intel® Extreme Memory Profile (XMP) 2.015μ pozłacane styki w gniazdach DIMM
Gniazdo rozszerzenia	2 x gniazda PCI Express 3.0 x 16 (PCIE1/PCIE3:pojedyncze w x16 (PCIE1); podwójne w x16 (PCIE1) / x4 (PCIE3))* Obsługa SSD NVMe, jako dysków rozruchowych1 x gniazdo PCI Express 3.0 x1 (Flexible PCIe)Obsługa AMD Quad CrossFireXTM i CrossFireXTM1 x gniazdo M.2 (Key E), z obsługą modułu WiFi/BT typu 223015μ pozłacany styk w gnieździe VGA PCIe (PCIE1)
Grafika	Wbudowana grafika Intel® UHD i wyjścia VGA są obsługiwane wyłącznie z procesorami, które mają zintegrowane GPU.Obsługa wbudowanej grafiki Intel® UHD: Intel® Quick Sync Video z AVC, MVC (S3D) i MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, grafika Intel® UHDDirectX 12
	Kodowanie/dekodowanie HWA: AVC/H.264, HEVC/H.2658-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (tylko dekodowanie), MPEG2, MJPEG, VC-1 (tylko dekodowanie)Podwójne wyjścia graficzne: HDMI i DisplayPort 1.2Obsługa HDMI 1.4 z maks. rozdzielczością do 4K x 2K(4096x2160) przy 30HzObsługa DisplayPort 1.2 z maks. rozdzielczością do 4K x 2K(4096x2304) przy 60HzObsługa Auto Lip Sync, Deep Color (12bpc), xvYCC i HBR(High Bit Rate Audio) z portami HDMI 1.4 (Wymagany monitor zgodny z HDMI)Obsługa portów HDCP 2.2 z HDMI i DisplayPort 1.2Obsługa odtwarzania 4K Ultra HD (UHD) z portami HDMI i DisplayPort 1.2
Audio	Audio HD 7.1 CH z zabezpieczeniem treści (Kodek audioRealtek ALC1200)Obsługa audio Blu-ray PremiumObsługa zabezpieczenia przed przepięciamiEkranowanie izolacji PCBPozłacane gniazda audioObsługa połączenia DTS
LAN	Gigabit LAN 10/100/1000 Mb/sGiga PHY Intel® 1219VObsługa Wake-On-LANObsługa zabezpieczenia przed wyładowaniami atmosferycznymi/ESDObsługa Energy Efficient Ethernet 802.3azObsługa PXE
Tylny panelWejścia/Wyjścia	1 x port myszy/klawiatury PS/21 x port HDMI1 x DisplayPort 1.21 x port optycznego wyjścia SPDIF2 x porty USB 2.0 (Obsługa zabezpieczenia ESD)1 x port USB 3.1 Gen1 typu C (obsługuje zabezpieczenia ESD)4 x porty USB 3.1 Gen1 (Obsługa zabezpieczenia ESD)

1 x port LAN RJ-45 z LED (LED ACT/LINK i LED SPEED) Gniazda audio HD: Głośnik tylny / Centralny / Basy / Wejście liniowe / Głośnik przedni / Mikrofon (Pozłacane gniazda audio)

Przechowy- wanie

6 x złącza SATA3 6,0 Gb/s, obsługa (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 17), NCQ, AHCI i Hot Plug*

* Jeśli gniazdo M2_2 jest zajęte przez urządzenie M.2 typu SATA, zostanie wyłączone SATA3_0.

1 x gniazdo Ultra M.2 (M2_1), obsługa Key M typu 2242/2260/2280 modułu M.2 PCI Express do Gen3 x4 (32 Gb/s)** 1 x gniazdo Ultra M.2 (M2_2), obsługa Key M typu 2242/2260/2280/22110 modułu M.2 SATA3 6,0 Gb/s i modułu M.2 PCI Express do Gen3 x4 (32 Gb/s)*

** Obsługa technologii Intel® Optane™

** Obsługa SSD NVMe, jako dysków rozruchowych

** Obsługa ASRock U.2 Kit

Złącze

1 x złącze główkowe portu COM 1 x złącze główkowe TPM 1 x złącze główkowe naruszenia obudowy i głośnika 2 x złącza główkowe LED RGB

* Obsługa łącznie do 12V/3A, pasek LED 36W 1 x Adresowalne złącze główkowe LED

* Obsługa łącznie do 5V/3A, pasek LED 15W 1 x złącze wentylatora CPU (4-pinowe)

* Złącze wentylatora CPU obsługuje wentylator CPU maksymalnym prądem zasilania wentylatora 1A (12W).

1 x złącze wentylatora CPU/pompy wodnej (4-pinowe) (Intelligentne sterowanie prędkością obrotową wentylatora)

* Złącze wentylatora CPU/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2A (24W).

3 x złącza wentylatora obudowy/pompy wodnej (4-pinowe) (Inteligentne sterowanie prędkością obrotową wentylatora)

* Złącze wentylatora obudowy/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2A (24W).

* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP i CHA_FAN3/WP może automatycznie wykrywać, jeśli używany jest wentylator 3-pinowy lub 4-pinowy.

	1 x 24 pinowe złącze zasilania ATX1 x 8 pinowe złącze zasilania 12 V1 x złącze audio na panelu przednim2 x złącza główkowe USB 2.0 (Obsługa 4 portów USB 2.0)(Obsługa zabezpieczenia ESD)1 x porty główkowe USB 3.1 Gen1 (obsługa 2 portów USB 3.1 Gen1) (obsługa zabezpieczenia ESD)
Funkcja BIOS	Obsługą starszych wersji BIOS AMI UEFI z wielojęzycznym GUI Zgodność zdarzeń wybudzania z ACPI 6.0Obsługą SMBIOS 2.7Wiele regulacji napięcia CPU, GT, DRAM, PCH 1,0V, VCCIO, VCCSA, VCCST
Monitor sprzętu	Wykrywanie temperatury: CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnejObrotomierz wentylatora: CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnejCichy wentylator (Automatyczna regulacja prędkości obrotowej wentylatora obudowy przez temperaturę CPU): CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnejKontrola wielu prędkości obrotowych wentylatora: CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnejMonitorowanie napięcia: +12V, +5V, +3,3V, CPU Vcore, DRAM, VPPM, PCH 1,0V, VCCSA, VCCST
System operacyjny	Microsoft® Windows® 10 64-bitowy
Certyfikaty	FCC, CEGotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością obsługi ErP/EuP)

* Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową:http://www.asrock.com

Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub używaniem narzędzi przetaktowywania innych firm. Przetaktowywanie może wpływać na stabilność systemu lub nawet powodować uszkodzenie komponentów i urządzeń systemu. Powinno to zostać zrobione na własne ryzyko i koszt. Nie odpowiadamy za możliwe uszkodzenia spowodowane przetaktowywaniem.

1.3 Ustawienia zworek

Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest “Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest “Otwarta”.

Short

Open

Zworka usuwania danych z pamięci CMOS

(CLRCMOS1)

(sprawdź s.1, Nr 23)

2-pinowa zworka

Zwarcie: Usunięcie danych z pamięci CMOS

Otwarcie: Domyślne

CLRCMOS1 umożliwia usunięcie wszystkich danych z pamięci CMOS. Dane w pamięci CMOS obejmują informacje o konfiguracji systemu, takie jak hasło do systemu, datę, czas i parametry konfiguracji systemu. W celu usunięcia i zresetowania parametrów systemu do ustawień domyślnych, wyłącz komputer i odłącz przewód zasilający, a następnie użyj nasadkę zworki do zwarcia na 3 sekundy pinów CLRCMOS1. Należy pamiętać, aby po usunięciu danych z pamięci CMOS zdjąć nasadkę zworki. Jeśli wymagane jest usunięcie danych z pamięci CMOS po zakończeniu aktualizacji BIOS, przed rozpoczęciem usuwania danych z pamięci CMOS należy najpierw uruchomić system, a następnie wyłączyć go.

1.4 Wbudowane złącza główkowe i inne złącza

Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczac zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej.

Złącze główkowe na panelu systemu (9-pinowe PANEL1) (sprawdź s.1, Nr 14)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Do tego złącza główkowego można podłącać przycisk zasilania, przycisk reset i wskaźnik stanu systemu na obudowie, zgodnie z przydziałem pinów poniżej. Przed podłączeniem kabli należy zapisać pozycję pinów plus i minus.

PWRBTN (Przycisk zasilania):

Podłączenie do przycisków zasilania na panelu przednim obudowy. Użytkownik może skonfigurować sposób wyłączania systemu z użyciem przycisku zasilania.

RESET (Przycisk resetowania):

Podłączenie do przycisku resetowania na panelu przednim obudowy. Naciśnij przycisk resetowania, aby ponownie uruchomić komputer, przy jego zawieszeniu i braku możliwości wykonania normalnego ponownego uruchomienia.

PLED (Dioda LED zasilania systemu):

Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED jest włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się w stanie uśpienia S1/S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie uśpienia S4 lub wyłączenia zasilania (S5).

HDLED (Dioda LED aktywności dysku twardego):

Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda LED jest włączona, podczas odczytu lub zapisu danych przez dysk twardy.

Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego głównie składa się z przycisku zasilania, przycisku resetowania, diody LED zasilania, diody LED aktywności dysku twardego, głośnika, itd. Po podłączeniu do tego złącza główkowego modułu panelu przedniego obudowy, należy się upewnić, że jest prawidłowo dopasowany przydział przewodów i pinów.

Dioda LED zasilania i złącze główkowe głośnika (7-pinowe SPK_PLED1) (sprawdź s.1, Nr 12)

Podłącz to tego złącza główkowego diodę LED zasilania obudowy i głośnik obudowy

Złącza Serial ATA3

(SATA3_0:

sprawdź s.1, Nr 15

(SATA3_1:

sprawdź s.1, Nr 16

(SATA3_2_3:

sprawdź s.1, Nr 10)

(SATA3_4_5:

sprawdź s.1, Nr 11

SATA3_4 SATA3_2 SATA3_5 SATA3_3

Te sześć złączy SATA3 obsługuje kable danych SATA dla zewnętrznych urządzeń pamięci z szybkością transferu danych do 6,0 Gb/s.

* Jeśli gniazdo M2_2 jest zajęte przez urządzenie M.2 typu ↑ SATA, zostanie wyłączone SATA3_0.

Złącza główkowe USB 2.0

(9-pinowe USB3_4)

(sprawdź s.1, Nr 18)

(9-pinowe USB5_6)

(sprawdź s.1, Nr 17)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Na tej płycie głównej znajdują się dwa złącza główkowe. Każde złącze główkowe USB 2.0 może obsługiwać dwa porty.

Złącza główkowe USB 3.1 Gen1

(19-pinowe USB3_5_6)

(sprawdź s.1, Nr 8)

Vbus/Vbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PB_D- IntA_PB_D+ Dummy 1

Na tej płycie głównej znajduje się jedno złącze główkowe. To złącze główkowe USB 3.1 Gen1 może obsługiwać dwa porty.

Złącze główkowe audio panelu przedniego (9-pinowe HD_AUDIO1) (sprawdź s.1, Nr 25)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

To złącze główkowe służy do podłączania urządzeń audio do przedniego panelu audio.

1. High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać instrukcje z naszego podręcznika i podręcznika obudowy.
2. Jeśli używany jest panel audio AC'97, należy go zainstalować w złączu główkowym audio panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:

A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać dla panelu audio AC'97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki "FrontMic" w panelu Realtek Control i wyreguluj "Głośność nagrywania".

Złącza /wentylatora pompy wodnej obudowy

(4-pinowe CHA_FAN1/WP)

(sprawdź s.1, Nr 26)

(4-pinowe CHA_FAN2/WP)

(sprawdź s.1, Nr 19)

(4-pinowe CHA_FAN3/WP)

(sprawdź s.1, Nr 20)

FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND

Ta płyta główna udostępnia trzy 4-pinowe złącza obudowy wentylatora chłodzenia wodnego. Jeśli planowane jest podłączenie 3-pinowego wentylatora chłodzenia wodnego obudowy, należy je podłączyć do pinów 1-3.

Złącze wentylatora CPU

(4-pinowe CPU_FAN1)

(sprawdź s.1, Nr 2)

Ta płyta główna udostępnia

4-pinowe złącze wentylatora CPU (Cichy wentylator). Jeśli planowane jest podłączenie 3-pinowego wentylatora CPU, należy je podłączyć do pinów 1-3.

Złącze wentylatora pompy wodnej /CPU (4-pinowe CPU_FAN2/WP) (sprawdź s.1, Nr 5)

FAN_SPEED_CONTROL CPU_FAN_SPEED FAN_VOLTAGE GND 1 2 3 4

Ta płyta główna udostępnia 4-pinowe złącze obudowy wentylatora chłodzenia wodnego CPU. Jeśli planowane jest podłączenie 3-pinowego wentylatora chłodzenia wodnego CPU, należy je podłączyć do pinów 1-3.

Złącze zasilania ATX (24-pinowe ATXPWR1) (sprawdź s.1, Nr 7)

Ta płyta główna udostępnia 24-pinowe złącze zasilania ATX. W celu użycia 20-pinowego zasilacza ATX, należy podłączyć je wzdłuż pinu 1 i pinu 13.

Złącze zasilania ATX 12V (8-pinowe ATX12V1) (sprawdź s.1, Nr 1)

Ta płyta główna udostępnia 8-pinowe złącze zasilania ATX 12V. W celu użycia 4-pinowego zasilacza ATX, należy podłączyć je wzdłuż pinu 1 i pinu 5.

Złącze główkowe portu szeregowego (9-pinowe COM1) (sprawdź s.1, Nr 24)

To złącze główkowe COM1 obsługuje moduł portu szeregowego.

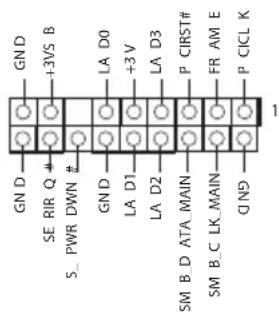

Złącze główkowe TPM (17-pinowe TPMS1) (sprawdź s.1, Nr 21)

GN D +3VS B SE RIR Q # S_ PWR DWN # GN D LA D0 +3V LA D3 P CIRST# LA D1 LA D2 FR AM E P CICL K SM B D ATA MAIN SM B C LK MAIN Q ND

To złącze obsługuje system Trusted Platform Module (TPM), który może bezpiecznie przechowywać klucze, certyfikaty cyfrowe, hasła i dane. System TPM pomaga także w zwiększeniu zabezpieczenia sieci, ochronie cyfrowych danych osobowych i zapewnieniu integralności platformy.

Złącza główkowe LED RGB

(4-pinowe RGB_LED1)

(sprawdź s.1, Nr 22)

(4-pinowe RGB_LED2)

(sprawdź s.1, Nr 9)

Te złącza główkowe RGB są używane do podłączenia przedłużacza LED RGB, który umożliwia użytkownikom wybór spośród różnych efektów światła LED.

Ostrzeżenie: Nigdy nie należy instalować kabla LED RGB w nieprawidłowym kierunku; w przeciwnym razie kabel może zostać uszkodzony.

*Dalsze instrukcje dotyczące tego złącza główkowego należy sprawdzić na stronie 35.

Adresowalne złącze

główkowe LED

(3-pinowe A_RGB_LED1)

(sprawdź s.1, Nr 6)

To złącze główkowe LED jest używane do podłączenia adresowalnego przedłużacza LED, który umożliwia użytkownikom wybór spośród różnych efektów światła LED.

Ostrzeżenie: Nigdy nie należy instalować adresowalnego kabla LED w nieprawidłowym kierunku; w przeciwnym razie kabel może zostać uszkodzony.

*Dalsze instrukcje dotyczące tego złącza główkowego należy sprawdzić na stronie 36.
