РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B365M Phantom Gaming 4 ASROCK

Благодарим вас за приобретение надежной материнской платы ASRock B365M Phantom Gaming 4, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления характеристик системной платы и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

Материнская плата ASRock B365M Phantom Gaming 4 (форм-фактор Micro ATX) Краткое руководство по установке ASRock B365M Phantom Gaming 4 Диск с ПО ASRock B365M Phantom Gaming 4

1 экран панели с портами ввода-вывода
2 кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)
3 винта для слота М.2 (приобретаются отдельно)
1 стойка для сокета М.2 (дополнительно)

1.2 Технические характеристики

Платформа	Форм-фактор Micro ATX
ЦП	Поддержка процессоров 8^ro и 9^ro поколения Intel® Core ^TM (Socket 1151)Поддерживаются ЦП мощностью до 95 Вт.Digi Power designСистема питания 8Поддерживается технология Intel® Turbo Boost 2.0
Чипсет	Intel® B365
Память	Двухканальная память DDR44 гнезда DDR4 DIMMПоддерживаются модули небуферизованной памяти DDR4 2666/2400/2133 без ECC.Поддержка модулей памяти ECC UDIMM (работа в режиме, отличном от ECC)Поддерживается Intel® Extreme Memory Profile (XMP) 2.0Позолоченные (15 мкм) контакты слотов DIMM
Слоты расширения	2 PCI Express 3.0 x16 гнезд (PCIE1/PCIE3:одинарный при x16 (PCIE1); двойной при x16 (PCIE1) / x4 (PCIE3))* Поддерживаются в качестве загрузочных SSD-диски типа NVMe.1 PCI Express 3.0 x1 гнезд (Flexible PCIe)Поддержка AMD Quad CrossFireX ^TM и CrossFireX ^TM 1 слот M.2 (ключ E) для модуля WiFi/BT типа 2230Позолоченные контакты разъема VGA PCIe (PCIE1) 15μ
Графическая подсистема	Встроенный видеоадаптер Intel® UHD Graphics и выходы VGA поддерживаются только при использовании ЦП со встроенными графическими процессорами.Поддерживаемые встроенные технологии визуализации Intel® UHD Graphics: Intel® Quick Sync Video с полностью аппаратным кодированием1 в форматах AVC, MVC (S3D) и MPEG-2, Intel® InTru ^TM 3D, технология Intel® Clear Video HD, Intel® Insider ^TM , Intel® UHD Graphics DirectX 12

Программно-аппаратное кодирование-декодирование:AVC/H.264, HEVC/H.265 8 бит, HEVC/H.265 10 бит, VP8,VP9 8 бит, VP9 10 бит (только декодирование), MPEG2,MJPEG, VC-1 (только декодирование)Два графических выходы: HDMI и DisplayPort 1.2Поддержка HDMI 1.4 с максимальным разрешением до4K x 2K (4096x2160) при 30 ГцПоддерживается DisplayPort 1.2 с максимальнымразрешением до 4K x 2K (4096x2304) при 60 ГцПоддерживаются Auto Lip Sync, Deep Color (12 бит/цвет),xvYCC и HBR (High Bit Rate Audio) через порты HDMI 1.4(требуется соответствующий HDMI-монитор)Поддерживается функция HDCP 2.2 через порты HDMI иDisplayPort 1.2Поддержка вывода видео с разрешением 4K Ultra HD (UHD)на порты HDMI и DisplayPort 1.2

Звук	7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC1200)Поддержка Premium Blu-ray AudioЗащита от перепадов напряжения в электрической сети Изолирующее экранирование печатной платыПозолоченные контакты аудиоразъемовПоддержка DTS-подключения
LAN	Gigabit Ethernet 10/100/1000 Мбит/сGiga PHY Intel® I219VПоддерживается пробуждение по ЛВСМолниезащита и защита от электростатических разрядовПоддерживается Energy Efficient Ethernet 802.3azПоддерживается PXE
Портыввода-выводана заднейпанели	1 порт PS/2 для мыши/клавиатуры1 порт HDMI1 порт DisplayPort 1.21 оптический выход SPDIF2 порта USB 2.0 (с защитой от электростатических разрядов)1 порт USB 3.1 Gen1 тип C (с защитой от электростатических разрядов)4 портов USB 3.1 Gen1 (с защитой от электростатических разрядов)

1 порт ЛВС RJ-45 с индикаторами («Активность/Соединение» и «Скорость»)

Разъемы HD Audio: тыловые AC / центральная AC / сабвуфер / линейный вход / фронтальные AC / микрофон (позолоченные контакты)

Запоминающие устройства

6 разъемов SATA3 с пропускной способностью 6,0 Гб/с, поддержка RAID (RAID 0, RAID 1, RAID 5, RAID 10, технологии Intel Rapid Storage 17), NCQ, AHCI и «горячего» подключения*

* Если слот M2_2 занят устройством M.2 типа SATA, интерфейс SATA3_0 будет отключен.

1 слот Ultra M.2 (M2_1), поддерживается модуль M.2 PCI Express типа 2242/2260/2280 с ключом М до версии Gen3 x4 (32 Гбит/с)**

1 слот Ultra M.2 (M2_2), поддерживается модуль M.2 SATA3 типа 2242/2260/2280/22110 с пропускной способностью 6,0 Гб/с и модуль M.2 PCI Express до версии Gen3 x4 (32 Гб/с) с ключом М.**

** Поддерживается технология Intel® Optane™

** Поддерживаются в качестве загрузочных SSD-диски типа NVMe

** Поддерживается комплект ASRock U.2.

Разъемы

1 колодка СОМ-порта

1 колодка ТРМ

1 колодка с разъемами датчика вскрытия корпуса и динамика

2 колодки для подключения светодиодной RGB- подсветки

* Поддерживается светодиодная лента (максимум 12 В/3 А, суммарной мощностью до 36 Вт).

1 колодка адресуемой светодиодной подсветки

* Поддерживается светодиодная лента (максимум 5 В/3 А, суммарной мощностью до 15 Вт).

1 разъем для вентилятора охлаждения ЦП, 4-контактный

* Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1 А (12 Вт).

1 разъем для вентилятора или водяной помпы водяного охлаждения ЦП (4-контактный) (смарт-регулятор скорости вентилятора)

* Разъем для процессорного корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 2 А (24 Вт)

3 разъемы для корпусного вентилятора или водяной помпы (4-контактный) (смарт-регулятор скорости вентилятора)

* Разъем для процессорного корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 2 А (24 Вт).

* Для разъемов CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP и CHA_FAN3/WP автоматически определяется тип подключенного вентилятора: 3- или 4-контактный.

	1 разъем питания ATX, 24-контактный1 разъем питания 12 В, 8-контактный1 аудиоразъем для передней панели2 колодки USB 2.0 (4 порта USB 2.0, с защитой от электростатических разрядов)1 колодка USB 3.1 Gen1 (2 порта USB 3.1 Gen1) (с защитой от электростатических разрядов)
Параметры BIOS	AMI UEFI Legal BIOS с поддержкой многоязычного графического интерфейсаПоддержка функций пробуждения по стандарту ACPI 6.0Поддержка SMBIOS 2.7Регулировка напряжений ЦП, GT, DRAM, PCH 1,0В, VCCIO, VCCSA, VCCST
Контроль оборудования	Контроль температуры: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпусаТахометр: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпусаБесшумная работа (с автоматической регулировкой скорости вращения в зависимости от температуры ЦП): Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпусаРегулировка скорости вращения: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпусаКонтроль напряжений: +12 В, +5 В, +3,3 В, напряжение ядра ЦП, DRAM, VPPM, PCH 1,0В, VCCSA, VCCST
Операционные системы	Microsoft® Windows® 10 (64-разрядная)
Сертификация	FCC, CECовместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)

* С дополнительной информацией об изделии можно ознакомиться на веб-сайте:http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута».

Short

Open

Перемычка сброса настроек CMOS (CLRCMOS1) (см. стр. 1, № 23)

2-контактная перемычка

Замкнута: Сброс настроек CMOS

Разомкнута: По умолчанию

CLRCMOS1 используется для удаления данных CMOS. В памяти CMOS содержатся такие данные о настройке системы, как системный пароль, дата, время и параметры настройки системы. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките вилку из розетки, а затем колпачковой перемычкой замкните контакты на CLRCMOS1 на 3 секунды. После сброса настроек CMOS не забудьте снять колпачковую перемычку. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS.

1.4 Колодки и разъемы, расположенные на системной плате

Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы.

Колодка системной

панели

(9-контактная, PANEL1)

(см. стр. 1, № 14)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Подключите расположенные на корпусе кнопку питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с назначением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить способ выключения системы при нажатии кнопки питания.

RESET (кнопка сброса):

Подключение кнопки сброса, расположенной на передней панели корпуса. Нажмите кнопку сброса, чтобы перезапустить компьютер, если он завис и нормальный перезапуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. На передней панели расположены кнопка питания, кнопка перезапуска, индикатор питания, индикатор работы жесткого диска, динамик и т.д. При подключении передней панели к этой колодке подключайте провода к соответствующим контактам.

Колодка светодиодного индикатора питания и динамика корпуса (7-контактная, SPK_PLED1) (см. стр. 1, № 12)

Предназначена для подключения светодиодного индикатора питания и динамика корпуса.

Разъемы Serial ATA3

(SATA3_0: см. стр. 1, № 15) (SATA3_1: см. стр. 1, № 16) (SATA3_2_3: см. стр. 1, № 10) (SATA3_4_5: см. стр. 1, № 11)

SATA3_4 SATA3_2 SATA3_5 SATA3_3

Эти шесть разъемов SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с.

* Если слот M2_2 занят устройством M.2 типа SATA, интерфейс SATA3_0 будет отключен.

Колодки USB 2.0 (9-контактная, USB3_4) (см. стр. 1, № 18) (9-контактная, USB5_6) (см. стр. 1, № 17)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

На материнской плате имеется две колодки. Каждая колодка USB 2.0 поддерживает два порта.

Колодки USB 3.1 Gen1 (19-контактная, USB3_5_6) (см. стр. 1, № 8)

Vbus IntA_PA_SSRX IntA_PA_SSRX GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ VbusVbus IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

На материнской плате имеется одна колодка. Эта колодка USB 3.1 Gen1 поддерживает два порта.

Аудиоколодка передней панели

(9-контактов,

HD_AUDIO1)

(см. стр. 1, № 25)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_R MIC2_L

Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели.

1. Лудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.
2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:

A. Подключите Mic_IN (MIC) κ MIC2_L.
B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
С. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели АС'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Разъемы для вентилятора

или помпы водяного охлаждения корпуса

(4-контактный

CHA_FAN1/WP)

(см. стр. 1, № 26)

(4-контактный

CHA_FAN2/WP)

(см. стр. 1, № 19)

(4-контактный

CHA_FAN3/WP)

(см. стр. 1, № 20)

Данная системная

плата оснащена тремя

4-контактными разъемами для системы водяного охлаждения корпуса. 3-контактную систему водяного охлаждения корпуса следует подключать к контактам 1–3.

FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND

Разъем вентилятора

охлаждения процессора

(4-контакта, CPU_FAN1)

(см. стр. 1, № 2)

Эта материнская плата

снабжена 4-контактным разъемом для

малошумящего вентилятора

ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3.

Разъем для вентилятора или помпы водяного охлаждения ЦП (4-контактный CPU_FAN2/WP) (см. стр. 1, № 5)

FAN_SPEED_CONTROL CPU_FAN_SPEED FAN_VOLTAGE GND 1 2 3 4

Данная материнская плата оснащена 4-контактным разъемом для системы водяного охлаждения ЦП. 3-контактную систему водяного охлаждения ЦП следует подключать к контактам 1–3.

Разъем питания ATX (24-контакта, ATXPWR1) (см. стр. 1, № 7)

Эта материнская плата оснащена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания АТХ, подключите его вдоль контакта 1 и контакта 13.

Разъем питания ATX 12 B (8-контактов, ATX12V1) (см. стр. 1, № 1)

Эта материнская плата оснащена 8-контактным разъемом питания АТХ 12 В. Чтобы использовать 4-контактный разъем питания АТХ, подключите его вдоль контакта 1 и контакта 5.

Колодка последовательного порта (9-контактная, COM1) (см. стр. 1, № 24)

Колодка COM1 поддерживает подключение модуля последовательного порта.

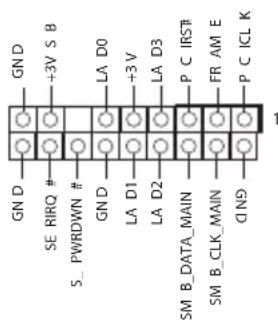

Колодка ТРМ (17-контактов, TPMS1) (см. стр. 1, № 21)

GN D +3V S B SA PWRDWN # GN D LA D0 +3V LA D3 P C IICF FR AM E P C ICL K SM B_DATA_MAIN SM B_CLK_MAIN QIN9 1

Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система TPM также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.

Колодки для

подключения

светодиодной RGB-

подсветки.

(4-контактная,

RGB_LED1)

(см. стр. 1, № 22)

(4-контактная, RGB_ LED2)

(см. стр. 1, № 9)

Эти две колодки для RGB- подсветки служат для

подключения удлинительного кабеля светодиодной RGB-

подсветки, которая позволяет реализовать различные

световые эффекты.

Внимание! Категорически запрещается подключать кабель светодиодной RGBподсветки с нарушением полярности, так как это может привести к его повреждению.

* Дополнительные сведения об использовании этой колодки см. на стр. 35.

колодка адресуемой

светодиодной подсветки

(3-контактная,

A_RGB_LED1)

(см. стр. 1, № 6)

Эта колодка служит для подключения удлинительного кабеля адресуемой светодиодной подсветки, которая позволяет реализовать различные световые эффекты.

Внимание! Категорически запрещается подключать кабель адресуемой светодиодной подсветки с нарушением полярности, так как это может привести к его повреждению.

* Дополнительные сведения об использовании этой колодки см. на стр. 36.
