MANUAL DE USUARIO B365M Phantom Gaming 4 ASROCK

Gracias por comprar la placa base ASRock B365M Phantom Gaming 4, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software de la BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

Placa base ASRock B365M Phantom Gaming 4 (Factor de forma Micro ATX)

Guía de instalación rápida de ASRock B365M Phantom Gaming 4

CD de soporte de ASRock B365M Phantom Gaming 4

1 x escudo panel E/S
2 x Cables de datos Serie ATA (SATA) (Opcional)
3 x tornillos para socket M.2 (Opcional)
1 separador para conector M.2 (Opcional)

1.2 Especificaciones

Plataforma	Factor de forma Micro ATX
CPU	Compatible con 8^a y 9^a generación de procesadores Intel® CoreTM (Socket 1151)Admite CPU de hasta 95 W.Digi Power designDiseño de 8 fases de alimentaciónAdmite la tecnología Intel® Turbo Boost 2.0
Conjunto de chips	Intel® B365
Memoria	Tecnología de memoria DDR4 de doble canal4 x ranuras DIMM DDR4Admite memoria DDR4 2666/2400/2133 no ECC, sin búferAdmite módulos de memoria UDIMM ECC (funcionamiento en modo no ECC)Admite Perfil de memoria extremo de Intel® (XMP) 2.0Contacto 15μ Gold en ranuras DIMM
Ranura de expansión	2 x ranuras PCI Express 3.0 x16 (PCIE1/PCIE3:simple a x16 (PCIE1); dual a x16 (PCIE1) / x4 (PCIE3))* Admite unidad de estado sólido de NVMe como disco de arranque 1 x ranura PCI Express 3.0 x1 (Flexible PCIe)Compatible con AMD Quad CrossFireXTM y CrossFireXTM1 x Zócalo M.2 (clave E), admite el tipo de módulo 2230 WiFi/BT Contacto 15μGold en ranura VGA PCIe (PCIE1)
Gráficos	Intel® UHD Graphics Built-in Visuals y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado. Admite Intel® UHD Graphics Built-in Visuals: Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® UHD Graphics DirectX 12
	Codificación y descodificación HWA: AVC/H.264, HEVC/H.2658 bits, HEVC/H.265 10 bits, VP8, VP9 8 bits, VP9 10 bits (solo descodificar), MPEG2, MJPEG, VC-1 (solo descodificar)Salidas gráficas dual: HDMI y DisplayPort 1.2Compatible con HDMI 1.4 con una resolución máxima de 4K x 2K (4096x2160) a 30HzCompatible con DisplayPort 1.2 con una resolución máxima de 4K x 2K (4096x2304) a 60 HzAdmite Sincronización automática entre audio y vídeo, color profundo (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con puerto HDMI 1.4 (se necesita un monitor compatible con HDMI)Compatible con HDCP 2.2 con puertos HDMI y DisplayPort 1.2 Admite reproducción 4K Ultra HD (UHD) con los puertos HDMI y DisplayPort 1.2
Audio	7.1 Audio CH HD con Protección de contenido (Realtek ALC1200 Audio Codec)Compatible con audio Blu-ray Premium Admite protección contra sobretensiones Protección de aislamiento de PCB Conectores de audio de oro Compatible con DTS Connect
LAN	Gigabit LAN 10/100/1000 Mb/s Giga PHY Intel® I219V Admite la función Reactivación de LAN Admite protección contra rayos y descargas electrostáticas (ESD) Admite Ethernet 802.3az de eficiencia energética Admite PXE
E/S en panel posterior	1 x puerto de ratón/teclado PS/21 x puerto HDMI1 x DisplayPort 1.21 x puerto de salida SPDIF óptica2 x Puertos USB 2.0 (admite protección contra descargas electrostáticas)1 x Puerto USB 3.1 Gen1 de tipo C (admite protección contra descargas electrostáticas)4 x Puertos USB 3.1 Gen1 (admite protección contra descargas electrostáticas)1 x Puerto LAN RJ-45 con LED (LED DE ACTIVIDAD/ENLACE y LED DE VELOCIDAD)Conector de audio HD: Altavoz trasero / Central / Graves /Entrada de línea / Altavoz frontal / Micrófono (conectores deaudio de oro)
Almacenami-ento	6 x Conectores SATA3 de 6,0 Gb/s, compatibilidad con RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Tech-nology 17), NCQ, AHCI y conexión en caliente** Si M2_2 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_0se deshabilitará.1 x Zócalo Ultra M.2 (M2_1), compatible con el módulo PCI Express M.2 tipo 2242/2260/2280 con clave M hasta Gen3 x4 (32 Gb/s)**1 x Zócalo Ultra M.2 (M2_2) que admite el módulo SATA3 6,0 Gb/s M.2 de tipo 2242/2260/2280/22110 con clave M y el módu-lo PCI Express M.2 hasta Gen3 x4 (32 Gb/s)**** Compatible con la Tecnología OptaneTM de Intel** Admite unidad de estado sólido de NVMe como disco de arran-que** Admite el kit U.2 de ASRock

Conector

1 x Base de conexiones de puerto COM

1 x Conector TPM

1 x cabezal de intrusión de chasis y de altavoces

2 x Cabezales de indicador LED RGB

* Admite una tira de LED de hasta 12 V/3 A (36 W) en total 1 x Base de conexiones de LED direccionable

* Admite una tira de LED de hasta 5 V/3 A (15 W) en total 1 x Conector para ventilador de la CPU (4 contactos)

* El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.

1 x Conector (4 contactos) para el ventilador de la bomba de agua/CPU (control de velocidad de ventilador inteligente)

* El ventilador de la CPU/bomba de agua admite ventilador del disipador por agua con una potencia de ventilador máxima de 2A (24 W).

3 x Conectores (4 contactos) para el ventilador de la bomba de agua/chasis (control de velocidad de ventilador inteligente)

* El ventilador de la bomba de agua/Chasis admite ventilador del disipador por agua con una potencia de ventilador máxima de 2A (24 W).

* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP y CHA_FAN3/WP se pueden detectar automáticamente si se usa el ventilador de 3 o 4 contactos.

	1 x conector de alimentación ATX de 24 contactos1 x conector de alimentación de 12V de 8 contactos1 x Conector de audio en el panel frontal2 x Bases de conexiones USB 2.0 (admite 4 puertos USB 2.0)(Admite protección contra descargas electrostáticas)1 x base de conexiones USB 3.1 Gen1 (admite 2 puertos USB 3.1 Gen1) (Admite protección contra descargas electrostáticas)
Función de la BIOS	BIOS legal UEFI AMI compatible con interfaz gráfica de usuario multilingüeEventos de reactivación compatibles con ACPI 6.0Admite SMBIOS 2.7Multi-ajuste de voltaje de CPU, GT, DRAM, PCH 1,0V, VCCIO, VCCSA y VCCST
Monitor de hardware	Detección de temperatura: Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPUTacómetro del ventilador: Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CUVentilador silencioso (ajuste automático de la velocidad del ventilador del chasis por temperatura de la CPU): Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPUControl de varias velocidades del ventilador: Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPUSupervisión del voltaje: +12V, +5V, +3,3V, CPU Vcore, DRAM, VPPM, PCH 1,0V, VCCSA, VCCST
SO	Microsoft® Windows® 10 64 bits
Certifica-ciones	FCC y CEPreparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP)

* Para obtener información detallada del producto, visite nuestro sitio Web:http://www.asrock.com

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes. El overclocking puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el overclocking.

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”.

Short

Open

Puente de borrado de CMOS (CLRCMOS1)

(consulte la pág. 1, n° 23)

Puente de 2 contactos

Corto: Borrado de CMOS

Abierto: Predeterminado

CLRCMOS1 le permite borrar los datos del CMOS. Los datos del CMOS incluyen información de instalación del sistema como, por ejemplo, la contraseña, la fecha y la hora del sistema y los parámetros de instalación del sistema. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación. A continuación, utilice una tapa de puente para acortar los contactos del CLRCMOS1 durante 3 segundos. Acuérdese de retirar la tapa de puente después de borrar el CMOS. Si necesita borrar el CMOS cuando acabe de actualizar la BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS.

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Cabezal del panel del sistema

(PANEL1 de 9 contactos) (consulte la pág. 1, n° 14)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Conecte el botón de alimentación, el botón de restablecimiento y el indicador de estado del sistema que se encuentran en el chasis a esta base de conexiones según las asignaciones de contactos que se indica a continuación. Cerciórese de cuáles son los contactos positivos y los negativos antes de conectar los cables.

PWRBTN (botón de alimentación):

Conéctelo al botón de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el botón de alimentación.

RESET (botón de restablecimiento):

Conéctelo al botón de restablecimiento del panel frontal del chasis. Pulse el botón de restablecimiento para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: botón de alimentación, botón de restablecimiento, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los contactos coinciden correctamente.

LED de alimentación y base de conexiones para la altavoz

(SPK_PLED1

de 7 contactos)

(consulte la pág. 1, n° 12)

Conecte el LED de alimentación del chasis y el altavoz del chasis a esta base de conexiones.

consulte la pág.1, n° 15)

(SATA3_1:

consulte la pág.1, n° 16)

(SATA3_2_3:

consulte la pág. 1, N.º 10)

(SATA3_4_5:

consulte la pág.1, n° 11)

SATA3_4 SATA3_2 SATA3_3 SATA3_5

Estos seis conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s. * Si M2_2 se ocupa con un

SATA3_0SATA3_dispositivo M.2 de tipo SATA,

SATA3_0 se deshabilitará.

Cabezales USB 2.0

(USB3_4 de 9 contactos)

(consulte la pág. 1, n° 18)

(USB5_6 de 9 contactos)

(consulte la pág. 1, n° 17)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Hay dos bases de conexiones en esta placa base. Cada cabezal USB 2.0 admite dos puertos.

Cabezal USB 3.1 Gen1

(USB3_5_6 de 19

contactos)

(consulte la pág. 1, n° 8)

VbusVbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PB_D- IntA_PB_D+ Dummy 1

Esta placa base tiene otra base de conexiones. Esta base de conexiones USB 3.1 Gen1 admite dos puertos.

Cabezal de audio del panel frontal (HD_AUDIO1 de 9 contactos) (consulte la pág. 1, n° 25)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:

A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (Front Mic) en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).

Conectores del ventilador de la bomba de agua/chasis

(CHA_FAN1/WP de 4 contactos)

(consulte la pág. 1, n° 26)

(CHA_FAN2/WP de 4 contactos)

(consulte la pág. 1, n° 19)

(CHA_FAN3/WP de 4 contactos)

(consulte la pág. 1, n° 20)

FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND

Esta placa base proporciona tres conectores para el ventilador del chasis para refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de refrigeración por agua del chasis de 3 contactos, conéctelo al contacto 1-3.

Conector del ventilador de la CPU

(CPU_FAN1 de 4 contactos)

(consulte la pág. 1, n° 2)

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al contacto 1-3.

Conector del ventilador de la bomba de agua/CPU (CPU_FAN2/WP de 4 contactos) (consulte la pág. 1, n° 5)

FAN_SPEED_CONTROL CPU_FAN_SPEED FAN_VOLTAGE GND 1 2 3 4

Esta placa base proporciona un conector de ventilador de CPU de refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de disipador por agua de CPU de 3 contactos, conéctelo al contacto 1-3.

Conector de alimentación ATX (ATXPWR1 de 24 contactos) (consulte la pág. 1, n° 7)

Esta placa base contiene un conector de alimentación ATX de 24 contactos. Para utilizar una toma de alimentación ATX de 20 contactos, conéctela en los contactos del 1 al 13.

Conector de alimentación ATX de 12V (ATX12V1 de 8 contactos) (consulte la pág. 1, n° 1)

Esta placa base contiene un conector de alimentación ATX de 12V y 8 contactos. Para utilizar una toma de alimentación ATX de 4 contactos, conéctela en los contactos del 1 al 5.

Cabezal de puerto serie (COM1 de 9 contactos) (consulte la pág. 1, n° 24)

Este cabezal COM1 admite un módulo de puerto serie.

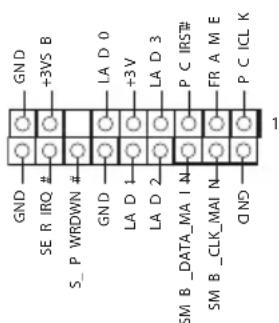

Cabezal TPM (TPMS1 de 17 contactos) (consulte la pág. 1, n° 21)

GND +3VS B S_P WRDOWN # GND LA D 0 +3V LA D 3 P C IRS™ FR A M E P C ICL K GND SM B_DATA_MA I N SM B_CLK_MA N QND

Este conector es compatible con el sistema Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseña y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.

Cabezales de LED RGB (RGB_LED1 de 4 contactos) (consulte la pág. 1, n° 22)

(RGB_LED2 de 4 contactos) (consulte la pág. 1, n° 9)

Estas dos bases de conexiones RGB se utilizan para conectar el alargador de LED RGB que permite a los usuarios elegir entre varios efectos de iluminación de LED.

Precaución: Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.

*Consulte la página 35 para obtener más instrucciones sobre esta base de conexiones.

Base de conexiones de LED direccionable (A_RGB_LED1 de 3 contactos) (consulte la pág. 1, n° 6)

La base de conexiones se usa para conectar el alargador de LED direccionable que permite a los usuarios elegir entre varios efectos de iluminación LED.

Precaución: Nunca instale el cable de LED direccionable con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.

*Consulte la página 36 para obtener más instrucciones sobre esta base de conexiones.

1 Введение

3 x Parafusos para Soquete M.2 (Opcional)

1.2 Especificações

Suporte do painel de sistema (PAINEL1 de 9 pinos) (ver p.1, N.º 14)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Suporte de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (ver p.1, N.º 25)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Suporte da porta serial (COM1 de 9 pinos) (ver p.1, N.º 24)

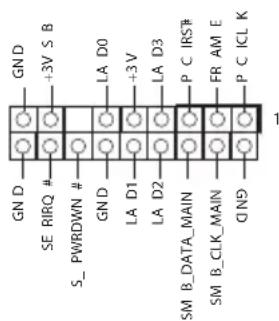

Suporte TPM (TPMS1 de 17 pinos) (ver p.1, N.º 21)
