ASRock B365M Phantom Gaming 4 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 에고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

1.2 규격

플랫폼

CPU	TM 프로세서 지원 ( 소켓 1151)
칩세트
메모리

확장 슬롯

(PCIE1), 이중 @ x16 (PCIE1) / x4 (PCIE3))

* NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

^TM 및 CrossFireX ^TM 지원
통합 프로세서로만 지원할 수 있습니다.
및 MPEG-2 풀 HW Encode1 지원 Intel® Quick Sync Video, Intel® InTru™ 3D, Intel® 클리어 비디오 HD 기술 , Intel® Insider™, Intel® UHD 그래픽스

그래픽

HEVC/H.265 10-비트, VP8, VP9 8-비트, VP9 10-비트 (디코딩 전용), MPEG2, MJPEG, VC-1 (디코딩 전용)

60Hz)

Rate Audio)(HDMI 1.4 포트 포함) 지원 (HDMI 호환 모니터 필요)

재생 지원

오디오

ALC1200 오디오 코덱)

LAN

후면 패널 I/O

LED)

면 스피커/마이크(골드 오디오 잡)

저장 장치

RAID 10, Intel 빠른 저장 기술 17), NCQ, AHCI 및 핫 플러그 지원 *

* SATA- 타입 M.2 장치에서 M2_2 을 사용 중이면, SATA3_0 이 비활성화됩니다.

2242/2260/2280 M.2 PCI Express 모듈 4 개 지원 (32 Gb/s) ^**

2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 모듈 및 Gen3 M.2 PCI Express 모듈 4 개 (32 Gb/s) 지원 **

** Intel® Optane™ 기술 지원

**NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

**ASRock U.2 키트 지원

커넥터

*전체 최대 12V/3A, 36W LED 스트림 지원

*전체 최대 5V/3A,15W LED 스트림 지원

* CPU 팬 커넥터는 팬 전력이 최대 1A(12W) 인 CPU 팬을 지원 합니다.

* CPU/위터 팜프 팬은 팬 전력이 최대 2A(24W) 인 수냉식 콜러 팬을 지원합니다.

*새시/워터펌프 팬은 팬 전력이 최대 2A(24W) 인 수냉식 콜러 팬을 지원합니다.

*3 핀 또는 4 핀 팬이 사용 중인 경우, CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP 과 CHA_FAN3/WP 가 자동으로 감지할 수 있습니다.

보호 지원 )

BIOS 기능

중조정

하드웨어

모니터

CPU/위터 펌프,새시/위터 펌프 팬

팬

*지세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오:http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념 하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입혈 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씨우면 점퍼가 “단락” 됩니다. 점퍼 캡을 핀에 씨우지 않으면 점퍼가 “단선” 됩니다.

Short

Open

Clear CMOS 점퍼

(CLRCMOS1)

(1페이지,23번항목참조)

2핀점퍼

단락 : Clear CMOS

단선 :기본값

CLRCMOS1을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. CMOS 에 저장된 데이터에는 시스템 암호, 날짜, 시간 및 시스템 설정 파라미터와 같은 시스템 설정 정보가 포함됩니다. 시스템 파라미터를 지우고 기본 설정으로 초기화 하려면 컴퓨터를 끄고 전원 코드를 뽑은 다음 점퍼 캡을 사용하여 CLRCMOS1의 핀을 3 초 동안 단락시키시십오. CMOS 를 지운 후 반드시 점퍼 캡을 제거하십시오. BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우, 우선 시스템을 부팅한 후바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 씩우지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 씩우면 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 펀 PANEL1)

(1페이지,14번 항목 참조)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

새시의 전원 버튼, 리셋 버튼, 시스템 상태 표시등을 아래의 핀 할당에 따라 이 헤더에 연결합니다. 케이블을 연결하기 전에 양극 핀과 음극 핀을 기록합니다.

PWRBTN(전원 버튼):

새시 전면 패널의 전원 버튼에 연결합니다. 전원 버튼을 이용해 시스템을 끼는 방법을 구성할 수 있습니다.

RESET(리셋 버튼):

새시 건면 패널의 리셋 버튼에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 버튼을 눌러 컴퓨터를 재시작합니다.

PLED(시스템전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가켜져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 끼짐 (S5) 상태에 있을 때는 LED 가 끼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 건면 패널의 하드 드라이브 등작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다.

전면 패널 디자인은 새시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원 버튼, 리셋 버튼 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다.

전원 LED 및 스피커 헤더

(7 편 SPK_PLED1)

(1페이지,12번 항목 참조)

새시 전원 LED 와 새시 스피커를 이 헤더에 연결하십시오.

시리얼 ATA3 커넥터

(SATA3_0:

1페이지,15반항목참조)

(SATA3_1:

1페이지,16번항목참조)

(SATA3_2_3:

1페이지,10번항목참조)

(SATA3_4_5:

1페이지,11번항목 참조)

SATA3_4 SATA3_2 SATA3_3 SATA3_5

이들 6 개의 SATA3 커넥터는 최대 6.0 Gb/s 데이터 전송 속도를 제공하는 내부 저장 장치용 SATA 데이터 케이블을 지원합니다.

* SATA- 타입 M.2 장치에서 M2_2 을 사용 중이면, SATA3_0 이 비활 성화됩니다.

SATA3_0SATA3_1

USB 2.0 헤더

(9 편 USB3_4)

(1페이지,18번 항목 참조)

(9 편 USB5_6)

(1페이지,17번 항목 참조)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

이 마더보드에는 헤더 두 개가 있습니다. 각 USB 2.0 헤더는 포트 두 개를 지원할 수 있습니다.

USB 3.1 Gen1 헤더

(19 편 USB3_5_6)

(1페이지,8반항목참조

VbusVbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy

이 마더보드에는 하나의 헤더가 있습니다. 이 USB 3.1 Gen1 헤더는 포트 2 개를 지원할 수 있습니다.

전면 패널 오디오 헤더

(9 편 HD_AUDIO1)

(1페이지,25번 항목 참조)

GND PRESENCE # MIC_RET OUT_RET J_SENSE OUT2_L J_SENSE MIC2_R MIC2_L

이 헤더는 오디오 장치를 전면 오디오 패널에 연결하 는데 사용됩니다.

1. 고음질 오더오는 책 감지를 지원하지만 올바르게 작동하려면 새시의 패널 와이어가 HDA를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.
2. AC'97오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 해더에 설치하십시오 :

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다.
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C.접지 (GND) 끔접지 (GND)에 연결합니다.
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다. AC '97 오디오 패널용으로 연결할 필요가 없습니다.
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탱으로 가서 “Recording Volume( 녹음볼륨 )”을 조정합니다 .

새시 /위태프 팬 커넥터

(4 편 CHA_FAN1/WP)

(1페이지,26번 항목 참조)

이 마더보드에는 4 핀 수랭식 새시 팬 커넥터 3 개가 탑재되 어 있습니다 . 3 핀 CPU채시 수냉식 콜러 팬을 연결하려는 경우 편 1-3 에 연결하십시오.

(4 편 CHA_FAN2/WP)

(1페이지,19번 항목 참조)

(4 핀 CHA_FAN3/WP)

(1페이지,20번항목참조)

4 3 2 1 FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND

CPU 팬 커넥터

(4 핀 CPU_FAN1)

(1페이지,2번항목참조)

이 마더보드에는 4 핀 CPU 팬 (저소음 팬) 커넥터가 탑제되어 있습니다 .3 핀 CPU 팬을 연결하려는 경우 핀 1-3에 연결하십시오 .

CPU/워터 펌프 팬 커넥터 (4 핀 CPU_FAN2/WP) (1 페이지, 5 번 항목 참조

FAN_SPEED_CONTROL CPU_FAN_SPEED FAN_VOLTAGE GND 1 2 3 4

이 마더보드에는 4 핀 수냉식 CPU 팬 키넥터가 탑재되어 있습니다. 3 핀 CPU 수냉식 콜러 팬을 연결하려는 경우 핀 1-3 에 연결하십시오.

ATX 전원 커넥터 (24 핀 ATXPWR1) (1 페이지, 7 번 항목 참조)

이 마더보드에는 24 핀 ATX 전원 커넥터가 탑재되어 있습니다. 20 핀 ATX 전원공급 장치를 사용하려면 핀 1 과 핀 13을 따라 연결하십시오.

ATX 12V 전원 커넥터 (8 핀 ATX12V1) (1 페이지, 1 번 항목 참조)

이 마더보드에는 8 핀 ATX 12V 전원 커넥터가 탑재되어 있습니다. 4 핀 ATX 전원공 급장치를 사용하려면 핀 1 과 핀 5 을 따라 연결하십시오.

시리얼 포트 헤더 (9 핀 COM1) (1 페이지, 24 번 항목 참조)

이 COM1 헤더는 시리얼 포트 모듈을 지원합니다.

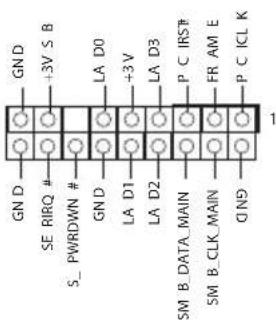

TPM 헤더 (17 핀 TPMS1) (1 페이지, 21 번 항목 참조)

GN D +3V S B SE RIRQ # S_ PWRDWN # GN D LA D0 +3V LA D1 LA D2 LA D3 P C IRS# P C ICL K SM B. DATA MAIN SIM B. CLK. MAIN QIN9 FR AM E 1

이 커넥터는 키 , 디지털 인증서 , 암호 및 데이터를 안전하게 보관할 수 있는 TPM(Trusted Platform Module) 시스템을 지원합니다 . TPM 시스템은 네트워크 보안을 강화하고 , 디지털 신원을 보호하며 플랫폼 무결성을 유지합니다 .

RGB LED 헤더

(4 핀 RGB_LED1)

(1 페이지, 22 번 항목 참조)

(4 핀 RGB_LED2)

(1 페이지,9 번 항목 참조)

이 2 개의 RGB 헤더는 다양한 LED 조명 효과를 선택할 수 있는 RGB LED 연장 케이블을 연결하는 데 사용됩니다.

주의 RGB LED 케이블을 잘못된 방향으로 설치하지 마십시오.그럴 않을 경우 케이블이 손상될 수 있습니다.

*이 헤더에 대한 추가 지침은 35 페이지를 참조하십시오.

주소 지정 가능한 LED 헤더

(3 핀 A_RGB_LED1)

(1페이지,6번 항목 참조)

이 헤더는 사용자가 다양한 LED 조명 효과에서 선택할 수 있는 주소 지정 가능한 LED 연 장 케이블을 연결하는 데 사용 됩니다 .

주의 주소 지정 가능한 LED 케이블을 잘못된 방향으로 설치하지 마십시오 .그럴 경우 케이들이 손상될 수 있습니다 .

*이 헤더에 대한 추가 지침은 36 페이지를 참조하십시오.
