MANUALE UTENTE B365M Phantom Gaming 4 ASROCK

Congratulazioni per l'acquisto della scheda madre ASRock B365M Phantom Gaming 4, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

Guida rapida di installazione ASRock B365M Phantom Gaming 4

CD di supporto ASRock B365M Phantom Gaming 4

1 x mascherina metallica posteriore I/O
2 x cavi dati Serial ATA (SATA) (opzionali)
3 x viti per Socket M.2 (opzionali)
1 x Distanziatore per socket M.2 (opzionali)

1.2 Specifiche

Piattaforma	Fattore di forma Micro ATX
CPU	Supporta processori 8 ^th Gen e 9 ^th Generation Intel® Core ^TM (Socket 1151)Supporto di CPU fino a 95WDigi Power designPotenza a 8 fasiSupporta la tecnologia Intel® Turbo Boost 2.0
Chipset	Intel® B365
Memoria	Tecnologia memoria DDR4 Dual Channel4 x alloggi DIMM DDR4Supporto di memoria DDR4 2666/2400/2133 non-ECC, un-bufferedSupporta moduli di memoria ECC UDIMM (funziona in modalità non ECC)Supporto di XMP (Extreme Memory Profile) Intel® 2.0 Contatti d'oro 15μ negli alloggi DIMM
Alloggio d'espansione	2 x alloggiamenti PCI Express 3.0 x16 (PCIE1/PCIE3:singolo a x16 (PCIE1); doppio a x16 (PCIE1) / x4 (PCIE3))* Supporto di SSD NVMe come disco d'avvio1 x alloggio PCI Express 3.0 x1 (Flexible PCIe)Supporta AMD Quad CrossFireX ^TM e CrossFireX ^TM 1 x Socket M.2 (tastoE), supporta moduli di tipo 2230 WiFi/BT Contatti d'oro 15μ nell'alloggio VGA PCIe (PCIE1)
Grafica	La videografica integrata della scheda video UHD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.Supporta la videografica integrata della scheda video UHD Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTru ^TM 3D, Intel® Clear Video HD Technology, Intel® Insider ^TM , Intel® UHD Graphics DirectX 12
	Codifica/decodifica HWA: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (solo decodifica), MPEG2, MJPEG, VC-1 (solo decodifica)Doppia uscita grafica: HDMI e DisplayPort 1.2Supporta HDMI 1.4 con risoluzione massima fino a 4K x 2K (4096 x 2160) a 30HzSupporta DisplayPort 1.2 con risoluzione massima fino a 4K x 2K (4096x2304) a 60 HzSupporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI 1.4 (è necessario un monitor compatibile HDMI)Supporto HDCP 2.2 con le porte HDMI e DisplayPort 1.2Supporto riproduzione 4K Ultra HD (UHD) sulle porte HDMI e DisplayPort 1.2
Audio	Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC1200)Supporto audio Blu-ray PremiumSupporta protezione da sovratensioneSchermatura isolata PCBConnettori audio doratiSupporta DTS Connect
LAN	LAN Gigabit 10/100/1000 Mb/sGiga PHY Intel® I219VSupporto WOL (Wake-On-LAN)Supporta protezione da fulmini/scariche elettrostaticheSupporto Energy Efficient Ethernet 802.3azSupporto PXE
I/O pannello posteriore	1 x porta mouse/tastiera PS/21 x porta HDMI1 x DisplayPort 1.21 x porta uscita SPDIF ottico2 x porte USB 2.0 (supporto protezione da scariche elettrostatiche)1 x Porta USB 3.1 Gen1 di tipo C (supporta protezione da scariche elettrostatiche)4 x porte USB 3.1 Gen1 (supporto protezione da scariche elettrostatiche)

1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED) Connettori audio HD: altoparlante posteriore/centrale/basso/ingresso linea/altoparlante anteriore/microfono (connettori audio dorati)

Archiviazione

* Se M2_2 è occupato da un dispositivo M.2 di tipo SATA, SATA3_0 sarà disabilitato.

1 x socket Ultra M.2 (M2_1), supporta il modulo M.2 PCI Express di tipo M Key 2242/2260/2280 fino a Gen3 x4 (32 Gb/s) ^ 1 x socket Ultra M.2 (M2_2), supporta il modulo M.2 SATA3 6,0 Gb/s di tipo 2242/2260/2280/22110 ed il modulo M.2 PCI Express fino a Gen3 x4 (32 Gb/s) ^

** Supporta la tecnologia Intel® Optane™

** Supporto di SSD NVMe come disco d'avvio

1 x connettore porta COM

1 x connettore TPM

1 x collegamento altoparlante e intrusione telaio

2 x collettore LED RGB

* Supporto totale di fino a 12V/3A, 36W strip LED

1 x Header LED indirizzabile

* Supporto totale di fino a 5V/3A, 15W strip LED

1 x connettore ventola CPU (4-pin)

* Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).

1 x connettore ventola CPU/ventola pompa dell'acqua (4 pin) (Controllo intelligente della velocità della ventola)

* La ventola CPU/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 2A (24W).

3 x connettori ventola telaio/ventola pompa dell'acqua (4 pin) (Controllo intelligente della velocità della ventola)

* La ventola Chassis/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 2A (24W).

* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP e CHA_FAN3/WP sono in grado di rilevare se è in uso una ventola a 3 pin o 4 a pin.

	1 x connettore alimentazione ATX 24 pin1 x connettore alimentazione 12 V 8-pin1 x connettore audio pannello frontale2 x connettori USB 2.0 (supporto di 4 porte USB 2.0) (supporta protezione da scariche elettrostatiche)1 x connettore USB 3.1 Gen1 (supporto di 2 porte USB 3.1 Gen1) (supporto protezione da scariche elettrostatiche)
FunzionalitàBIOS	AMI UEFI Legal BIOS con interfaccia di supporto multilingue Eventi di riattivazione conformi a ACPI 6.0Supporto di SMBIOS 2.7Regolazione variabile tensione CPU, GT, DRAM, PCH 1,0V, VCCIO, VCCSA, VCCST
HardwareMonitor	Sensore di temperatura: Ventole CPU, CPU/pompa dell'acqua, telaio/pompa dell'acquaTachimetro ventola: Ventole CPU, CPU/pompa dell'acqua, telaio/pompa dell'acquaVentola silenziosa (regolazione automatica velocità in base alla temperatura della CPU): Ventole CPU, CPU/pompa dell'acqua, telaio/pompa dell'acquaControllo velocità ventola: Ventole CPU, CPU/pompa dell'acqua, telaio/pompa dell'acquaMonitoraggio tensione: +12V, +5V, +3,3V, CPU Vcore, DRAM, VPPM, PCH 1,0V, VCCSA, VCCST
SO	Microsoft® Windows® 10 64 bit
Certificazioni	FCC, CEErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web:http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto".

Short

Open

Jumper per azzerare la CMOS

(CLRCMOS1)

(vedere pag. 1, n. 23)

Jumper a 2 pin

Cortocircuitato: Azzerare la CMOS

Aperto: Predefinito

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. I dati presenti nella CMOS includono informazioni relative all'impostazione del sistema quali password del sistema, data, ora e parametri di impostazione del sistema. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione, quindi utilizzare un cappuccio del jumper per cortocircuitare i pin su CLRCMOS1 per 3 secondi. Ricordarsi di rimuovere il cappuccio del jumper dopo aver azzerato la CMOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS.

1.4 Header e connettori su scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 14)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Collegare il tasto

d'alimentazione, il tasto di ripristino e l'indicatore di stato del sistema del telaio a questa basetta in base all'assegnazione dei pin definita di seguito.

Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (tasto d'alimentazione):

Collegare al tasto d'alimentazione del pannello frontale del telaio. Utilizzando il tasto d'alimentazione è possibile configurare il modo in cui si spegne il sistema.

RESET (tasto di ripristino):

Collegare all'interruttore di ripristino del pannello frontale del telaio. Premere il tasto di ripristino per riavviare il sistema se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo del pannello frontale consiste principalmente di tasto d'alimentazione, tasto di ripristino, LED d'alimentazione, LED attività del disco rigido, altoparlanti e così via. Quando si collega il modulo del pannello frontale del telaio a questa basetta, assicurarsi che l'assegnazione dei cavi e l'assegnazione dei pin siano corrette.

Connettore LED alimentazione e altoparlante (SPK_PLED1 a 7 pin) (vedere pag. 1, n. 12)

Collegare i LED alimentazione e l'altoparlante a questo connet- tore.

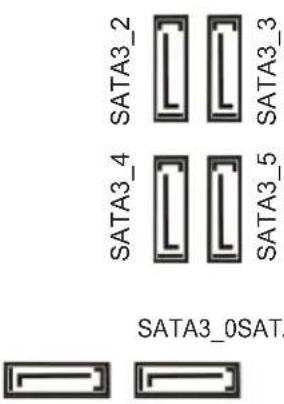

Connettori Serial ATA3 (SATA3_0: vedere pag. 1, n. 15) (SATA3_1: vedere pag. 1, n. 16) (SATA3_2_3: vedere pag.1, n. 10) (SATA3_4_5: vedere pag. 1, n. 11)

SATA3_2 SATA3_3 SATA3_4 SATA3_5 SATA3_0SAT4

Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.

* Se M2_2 è occupato da un dispositivo M.2 di tipo SATA, SATA3_0 sarà disabilitato.

Header USB 2.0 (USB3_4 a 9 pin) (vedere pag. 1, n. 18) (USB5_6 a 9 pin) (vedere pag. 1, n. 17)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Ci sono due connettori su questa scheda madre. Ciascun header USB 2.0 può supportare due porte.

Header USB 3.1 Gen1 (USB3_5_6 a 19 pin) (vedere pag. 1, n. 8)

Vbus/Vbus Vbus IntA_PB_SSRX- IntA_PA_SSRX IntA_PB_SSRX+ IntA_PA_SSRX-GND GND IntA_PB_SSTX- IntA_PA_SSTX IntA_PB_SSTX+ IntA_PA_SSTX-GND GND IntA_PB_D- IntA_PA_D- IntA_PB_D+ IntA_PA_D+ Dummy 1

Su questa scheda madre c'è un connettore. Questa basetta USB 3.1 Gen1 può supportare due porte.

Header audio pannello anteriore (HD_AUDIO1 a 9 pin) (vedere pag. 1, n. 25)

GND PRESENCE# MIC_RET OUT_RET 1 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Connettori ventola chassis / pompa dell'acqua (CHA_FAN1/WP a 4 pin) (vedere pag. 1, n. 26)

Questa scheda madre è dotata di tre connettori ventola a 4 pin per il raffreddamento ad acqua del telaio. Se si decide di collegare una ventola telaio con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.

(CHA_FAN2/WP a 4 pin) (vedere pag. 1, n. 19) (CHA_FAN3/WP a 4 pin) (vedere pag. 1, n. 20)

FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND

Connettore ventola CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 2)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettore ventola CPU / pompa dell'acqua (CPU_FAN2/WP a 4 pin) (vedere pag. 1, n. 5)

FAN_SPEED_CONTROL CPU_FAN_SPEED FAN_VOLTAGE GND 1 2 3 4

Questa scheda madre è dotata di un connettore per la ventola della CPU con raffreddamento ad acqua a 4 pin. Se si decide di collegare una ventola della CPU con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 7)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.

Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 1)

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5.

Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 24)

Questo header COM1 supporta un modulo di porta seriale.

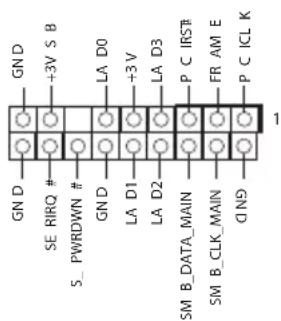

Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 21)

GN D +3V S B SE RIRQ # S_ PWRDWN # GN D LA D0 +3 V LA D1 LA D2 LA D3 P C IRSF FR AM E P C ICL K SM B_DATA_MAIN SM B_CLK_MAIN QIND 1

Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piatta-forma.

Collettore LED RGB (RGB_LED1 a 4 pin) (vedere pag. 1, n. 22)

(RGB_LED2 a 4 pin) (vedere pag. 1, n. 9)

Questi due collettori RGB vengono utilizzati per collegare la prolunga LED RGB, che consente agli utenti di scegliere tra vari effetti di illuminazione a LED. Attenzione: Non installare il cavo LED RGB in senso errato; in caso contrario, il cavo potrebbe danneggiarsi.

* Fare riferimento a pagina 35 per ulteriori istruzioni su questa basetta.

Header LED indirizzabile (A_RGB_LED1 a 3 pin) (vedere pag. 1, n. 6)

Questo header serve a collegare il cavo di estensione del LED indirizzabile che consente di scegliere tra vari effetti luce LED.

Attenzione: Non installare mai il cavo del LED indirizzabile secondo un orientamento errato, altrimento potrebbe danneggiarsi.

* Fare riferimento a pagina 36 per ulteriori istruzioni su questa basetta.
