YT85208 - Kosiarka do trawy Yato - Bezpłatna instrukcja obsługi

Typ produktu	Elektryczna kosiarka do trawy
Marka	Yato
Model	YT85208
Napięcie znamionowe	230 V~
Częstotliwość znamionowa	50/60 Hz
Moc znamionowa	2000 W
Szerokość koszenia	430 mm
Wysokość koszenia	20 / 30 / 40 / 50 / 60 / 70 mm
Prędkość obrotowa	3300 min⁻¹
Poziom ciśnienia akustycznego	83,6 dB(A) ± 3,0
Poziom mocy akustycznej	94,6 dB(A) ± 1,80
Poziom drgań	3,45 m/s² ± 1,5
Klasa izolacji	II
Stopień ochrony	IPX4
Waga	13,4 kg
Pojemność kosza	50 L
Zasilanie	Sieć (przewód zewnętrzny nie jest dołączony)
Bezpieczeństwo	Blokada przełącznika, ochrona przed odpryskami
Główne funkcje	Centralna regulacja wysokości koszenia, składany uchwyt, koła o dużej średnicy
Konserwacja	Czyszczenie po każdym użyciu, wymiana ostrza co 2 lata lub 50 h
Części zamienne	Oryginalne ostrze, przewody wewnętrzne (wymiana w autoryzowanym serwisie)
Ogólne informacje	Do użytku na trawnikach, szeroki zakres wysokości koszenia

Często zadawane pytania - YT85208 Yato

Jak wyregulować wysokość koszenia?

Przesuń dźwignię regulacji do przodu, aby zwiększyć wysokość (do 70 mm) lub do tyłu, aby ją zmniejszyć (do 20 mm). Przed regulacją zawsze wyłącz kosiarkę i odłącz przewód.

Jak uruchomić kosiarkę?

Naciśnij przycisk blokady znajdujący się na uchwycie, a następnie pociągnij dźwignię przełącznika w kierunku uchwytu. Zwolnij przycisk blokady po rozpoczęciu obrotu ostrza. Aby zatrzymać, zwolnij dźwignię.

Co zrobić, jeśli kosiarka nadmiernie wibruje?

Natychmiast zatrzymaj kosiarkę, odłącz przewód zasilający i sprawdź, czy ostrze nie jest uszkodzone lub niewyważone. Dokręć poluzowane śruby i wymień uszkodzone części przed ponownym użyciem maszyny.

Kiedy wymienić ostrze?

Wymieniaj ostrze co dwa lata lub po 50 godzinach pracy, lub wcześniej, jeśli jest zużyte lub uszkodzone. Zawsze używaj oryginalnego ostrza i dokręcaj śrubę mocującą momentem 55-60 Nm.

Jak wyczyścić kosiarkę?

Po każdym użyciu wyczyść kosiarkę miękką szczoteczką lub szmatką. W przypadku uporczywych zabrudzeń użyj sprężonego powietrza (max 0,3 MPa). Nigdy nie używaj wody, rozpuszczalników ani agresywnych detergentów. Wyczyść również kosz na trawę ciepłą wodą z mydłem i pozostaw go do wyschnięcia.

Czy mogę użyć przedłużacza? Jaki przekrój?

Tak, użyj przedłużacza przystosowanego do prac na zewnątrz. Dla długości do 40 m przekrój 1,0 mm²; do 60 m przekrój 1,5 mm²; do 100 m przekrój 2,5 mm². Przedłużacz musi być odporny na wodę i ostre przedmioty.

Co zrobić, jeśli przewód jest uszkodzony?

Jeśli przewód zasilający jest uszkodzony, natychmiast odłącz kosiarkę i nie używaj jej. Przewód musi być wymieniony w autoryzowanym centrum serwisowym. Nigdy nie naprawiaj uszkodzonego przewodu.

Jak przechowywać kosiarkę?

Wyczyść kosiarkę, ustaw maksymalną wysokość koszenia i przechowuj ją w suchym miejscu, chronionym przed mrozem (10-30°C), poza zasięgiem dzieci. Najlepiej użyj oryginalnego opakowania, aby chronić ją przed kurzem.

Czy można kosić mokrą trawę?

Nie, nie zaleca się koszenia mokrej trawy. Mokra trawa przykleja się do wnętrza kosiarki i może blokować kosz. Dodatkowo ryzyko poślizgnięcia się jest zwiększone. Poczekaj, aż trawa wyschnie.

Co zrobić, jeśli obcy przedmiot uderzy w kosiarkę?

Natychmiast zatrzymaj kosiarkę, poczekaj na całkowite zatrzymanie ostrza, odłącz przewód i sprawdź, czy maszyna nie jest uszkodzona. Jeśli stwierdzisz uszkodzenia, zleć ich naprawę przed ponownym użyciem kosiarki.

INSTRUKCJA OBSŁUGI YT85208 Yato

PL KOSIARKA ELEKTRYCZNA

GB ELECTRIC LAWN MOWER

D ELEKTRISCHER GRASMÄHER

RUS ЭЛЕКТРОКОСИЛКА

UA ЕЛЕКТРИЧНА КОСАРКА

LT ELEKTRINE VEJAPJOVÉ

LV ELEKRISKA PLAUJMAŠINA

CZ ELEKTRICKÁ SEKAČKA

SK ELEKTRICKÁ KOSAČKA

H ELEKTROMOS FÚNYÍRÓ-GÉP

RO COSITOARE ELECTRICA PENTRU IARBA

E CONTRACESPED

UWAGA! Przed pierwszym uruchomieniem urządzenia należy dokładnie zapo- znać się z tekstem instrukcji obsługi.

PL D RUS UA LT LV CZ SK H RO E F I NL GR

Rok produkcji: Production year: Produktionsjahr:

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

PL D RUS UA LT LV CZ SK H RO E F I NL GR

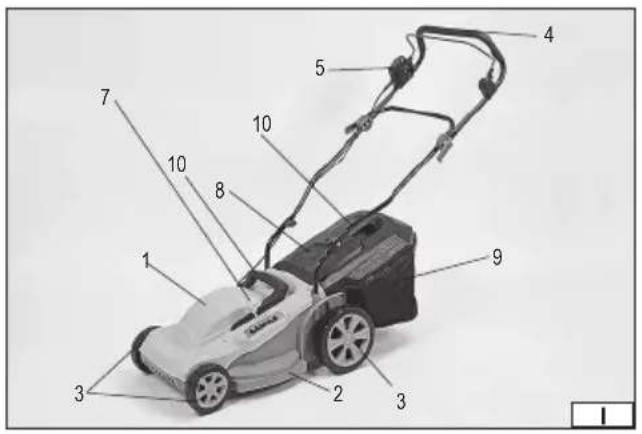

1. osłona silnika
2. osłona ostrza
3. köłko
4. rękojeść
5. włącznik
6. blokada włącznika
7. regulacja wysokości koszenia
8. pokrywa otworu wylotowego
9. kosz/pojemnik na trawę
10. uchwyt do przenoszenia
11. ostrze

GB

Przeczytać instrukcję

Używaj gogle ochronne

Używać ochrony słuchu

Pozostawać z dala od osób postronnych

Strzec się wyrzucanych przedmiotów

Trzymać giętki przewód zasilający z dala od narzędzi tnących. Przed regulacją, czyszczeniem, w przypadku zapłatania się lub uszkodzenia przewodu, wyłączyć urządzenie i wyciągnąć wtyczkę z gniazda sieciowego.

Nie wystawiać na działanie opadów atmosferycznych

Uwaga - Nie dotykać obracającego się noża!

Napiecie i częstotliwość znamionowa

Znamionowa prędkość obrotowa

Nominal rotation

Maks. szerokość ciecia

Max. cutting width

Max. Mähbreite

Druga klasa bezpieczeństwa elektrycznego

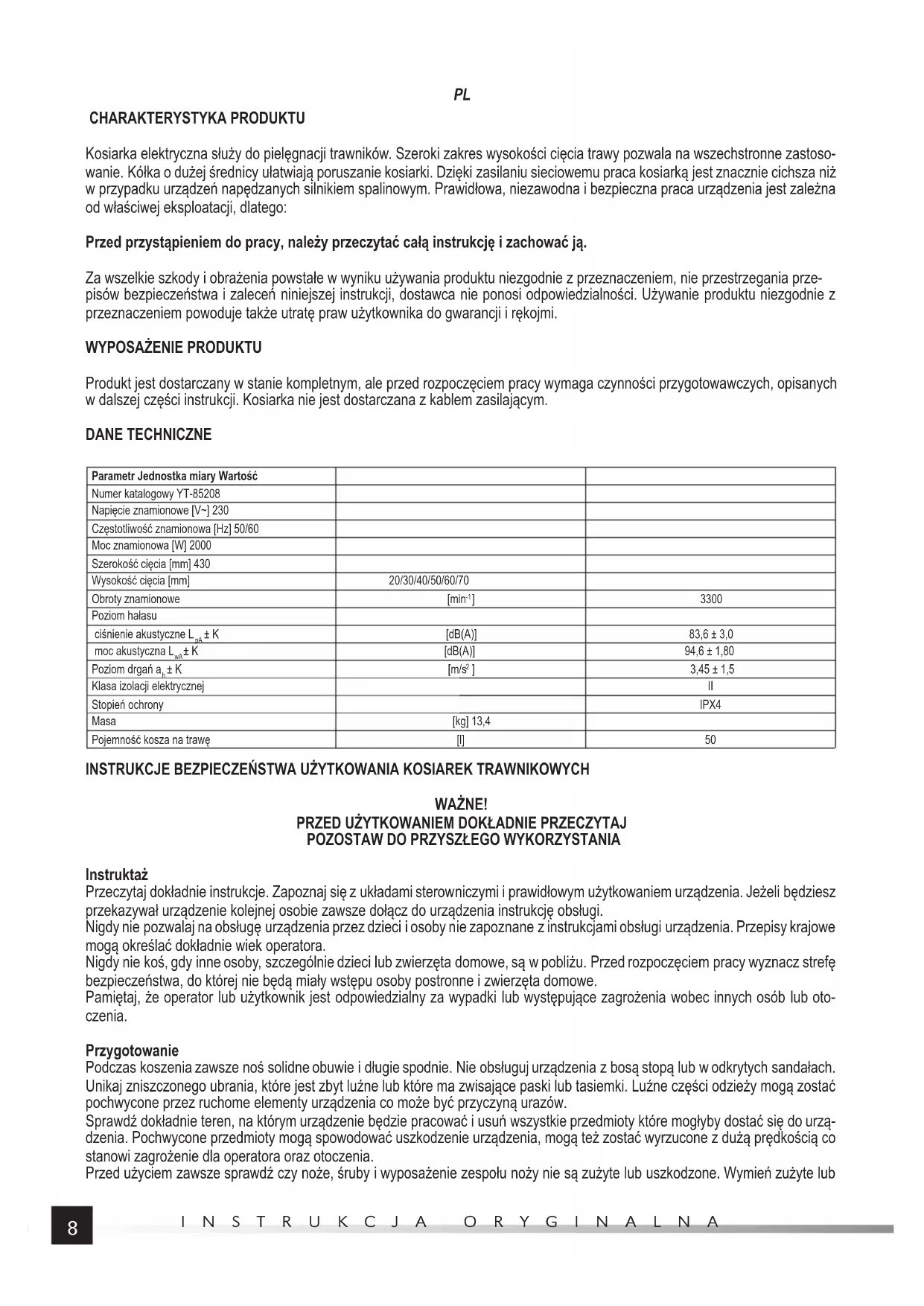

Kosiarka elektryczna służy do pielęgnacji trawników. Szeroki zakres wysokości cięcia trawy pozwala na wszechstronne zastosowanie. Kółka o dużej średnicy ułatwiają poruszanie kosiarki. Dzięki zasilaniu sieciowemu praca kosiarką jest znacznie cichsza niż w przypadku urządzeń napędzanych silnikiem spalinowym. Prawidłowa, niezawodna i bezpieczna praca urządzenia jest zależna od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy, należy przeczytać całą instrukcję i zachować ją.

Za wszelkie szkody i obrażenia powstałe w wyniku używania produktu niezgodnie z przeznaczeniem, nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji, dostawca nie ponosi odpowiedzialności. Używanie produktu niezgodnie z przeznaczeniem powoduje także utratę praw użytkownika do gwarancji i rękojmi.

Produkt jest dostarczany w stanie kompletnym, ale przed rozpoczęciem pracy wymaga czynności przygotowawczych, opisanych w dalszej części instrukcji. Kosiarka nie jest dostarczana z kablem zasilającym.

DANE TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy YT-85208
Napięcie znamionowe [V~] 230
Częstotliwość znamionowa [Hz] 50/60
Moc znamionowa [W] 2000
Szerokość cięcia [mm] 430
Wysokość cięcia [mm]	20/30/40/50/60/70
Obroty znamionowe	[min ^-1 ]	3300
Poziom hałasu
ciśnienie akustyczne L_mA ± K	[dB(A)]	83,6 ± 3,0
moc akustyczna L_mA ± K	[dB(A)]	94,6 ± 1,80
Poziom drgań a_h ± K	[m/s ^2 ]	3,45 ± 1,5
Klasa izolacji elektrycznej		II
Stopień ochrony		IPX4
Masa	[kg] 13,4
Pojemność kosza na trawę	[1]	50

INSTRUKCJE BEZPIECZEŃSTWA UŻYTKOWANIA KOSIAREK TRAWNIKOWYCH

WAŻNE! PRZED UŻYTKOWANIEM DOKŁADNIE PRZECZYTAJ POZOSTAW DO PRZYSZŁEGO WYKORZYSTANIA

Instruktaż

Przeczytaj dokładnie instrukcje. Zapoznaj się z układami sterowniczymi i prawidłowym użytkowaniem urządzenia. Jeżeli będziesz przekazywał urządzenie kolejnej osobie zawsze dołącz do urządzenia instrukcję obsługi.

Nigdy nie pozwalaj na obsługę urządzenia przez dzieci i osoby nie zapoznane z instrukcjami obsługi urządzenia. Przepisy krajowe mogą określać dokładnie wiek operatora.

Nigdy nie koś, gdy inne osoby, szczególnie dzieci lub zwierzęta domowe, są w pobliżu. Przed rozpoczęciem pracy wyznacz strefę bezpieczeństwa, do której nie będą miały wstępu osoby postronne i zwierzęta domowe.

Pamiętaj, że operator lub użytkownik jest odpowiedzialny za wypadki lub występujące zagrożenia wobec innych osób lub oto- czenia.

Przygotowanie

Podczas koszenia zawsze noś solidne obuwie i długie spodnie. Nie obsługuj urządzenia z bosą stopą lub w odkrytych sandałach. Unikaj zniszczonego ubrania, które jest zbyt luźne lub które ma zwisające paski lub tasiemki. Luźne części odzieży mogą zostać pochwycone przez ruchome elementy urządzenia co może być przyczyną urazów.

Sprawdź dokładnie teren, na którym urządzenie będzie pracować i usuń wszystkie przedmioty które mogłyby dostać się do urządzenia. Pochwycone przedmioty mogą spowodować uszkodzenie urządzenia, mogą też zostać wyrzucone z dużą prędkością co stanowi zagrożenie dla operatora oraz otoczenia.

Przed użyciem zawsze sprawdź czy noże, śruby i wyposażenie zespołu noży nie są zużyte lub uszkodzone. Wymień zużyte lub

PL

uszkodzone części w zestawach, w celu zachowania wyważenia. Zastąp uszkodzone lub nieczytelne tabliczki.

Przed użyciem sprawdź przewód zasilający i przedłużacz pod kątem uszkodzenia lub zużycia. Jeżeli przewód został uszkodzony podczas użytkowania, odłącz go od bezpośredniego zasilania. NIE DOTYKAJ PRZEWODU PRZED ODŁĄCZENIEM ZASILANIA.

Nie używaj urządzenia, jeżeli przewód jest uszkodzony lub zniszczony.

Użytkowanie

Koś tylko w świetle dziennym lub przy dobrym oświetleniu sztucznym. Niewłaściwe oświetlenie miejsca pracy może być przyczyną wypadków.

Unikaj koszenia mokrej trawy.

Zawsze upewnij się, że twoje nogi na pochyłości stoją pewnie.

Chodź, nigdy nie biegaj.

Koś w poprzek zbocza, nigdy w górę lub w dół. Zapanowanie nad urządzeniem stanie się o wiele łatwiejsze.

Zachowaj szczególną ostrożność przy zmianie kierunku jazdy na zboczu.

Nie koś na nadmiernie pochylonych zboczach.

Zwracaj szczególną uwagę przy cofaniu lub ciągnięciu urządzenia do siebie.

Wyłącz napęd elementu(w) tnącego(-y), jeżeli urządzenie należy przechylić podczas przemieszczania go po innych niż trawiaste powierzchniach i gdy jest transportowane do miejsca koszenia i z powrotem.

Nie używaj urządzenia z uszkodzonymi osłonami lub obudowami oraz bez urządzenia zabezpieczającego, np. dołączonych osłon i/lub pojemników na trawę.

Włączaj silnik ostrożnie zgodnie z instrukcją, zwracając uwagę, czy stopy są z dala od elementu tnącego.

Nie przechylaj urządzenia podczas włączania silnika, z wyjątkiem sytuacji, gdy wymaga ono przechylenia podczas uruchamiania.

W tym przypadku nie przechylaj więcej, niż to jest konieczne i podność tylko tę część, która jest z dala od operatora.

Nie uruchamiaj urządzenia, stojąc przed otworem wyrzutowym. Jeżeli urządzenie jest przeznaczone do współpracy tylko z pojemnikiem na trawę, zawsze należy poprawnie zamontować pojemnik przed rozpoczęciem pracy.

Nie trzymaj rąk i stóp w pobliżu obracających się części. Pilnuj, aby otwór wyrzutowy przez cały czas nie był zapchany. Należy stale kontrolować stopień napełnienia pojemnika na trawę, unikać przepełnienia pojemnika.

Nie przenoś urządzenia z włączonym silnikiem.

Zatrzymaj urządzenie i wyciągnij wtyczkę z gniazda. Upewnij się, że wszystkie części ruchome nie są w ruchu.

Zatrzymaj urządzenie i usuń zespół blokujący. Upewnij się, że wszystkie części ruchome są nieruchomo

- za każdym razem, gdy odchodzisz od urządzenia,

- przed czyszczeniem lub przepychaniem wylotu,

- przed sprawdzaniem, czyszczeniem lub naprawą urządzenia,

- po uderzeniu obcym przedmiotem. Sprawdź czy urządzenie nie jest uszkodzone i jeżeli jest to konieczne, dokonaj naprawy przed ponownym uruchomieniem i pracą urządzenia.

Jeżeli urządzenie zaczyna nadmiernie drgać (natychmiast sprawdź)

- sprawdź pod kątem uszkodzenia,

- wymień lub napraw każdą uszkodzoną część,

- sprawdź i dokręć poluzowane części.

Konserwacja i przechowywanie

Utrzymuj w należytym stanie wszystkie nakrętki, śruby i wkręty, aby być pewnym, że urządzenie będzie pracowało bezpiecznie. Sprawdzaj często pojemnik na trawę czy nie jest zużyty bądź uszkodzony. Do wnętrza pojemnika mogą zostać wrzucone z dużą prędkością przedmioty pochwycone przez ostrze. Może to spowodować uszkodzenie pojemnika.

W przypadku urządzeń wielonożowych uważaj, gdyż obrót jednego elementu tnącego może spowodować obrót innych noży.

Zachowaj ostrożność podczas regulacji urządzenia, aby uniknąć dostania się palców między poruszające się noże, a stałe części urządzenia.

Zawsze pozostaw urządzenie w celu ochłodzenia przed następnym uruchomieniem.

Podczas obsługi noży zachowaj ostrożność, mimo że napęd jest wyłączony, ponieważ noże mogą ciągle się obracać. Zawsze odczekaj do całkowitego zatrzymania noży przed przystąpieniem do dalszych czynności.

Wymieniaj, w celu zachowania bezpieczeństwa, zużyte lub uszkodzone części. Używaj tylko oryginalnych części zamiennych i wyposażenia.

Zalecenia dla urządzeń klasy II

Urządzenie należy zasilać przez urządzenie różnicowoprądowe (RCD) z prądem zadziałania nie większym niż 30 mA.

Ryzyko związane z hałasem i drganiami

Urządzenie zostało zaprojektowane tak, aby w jak największym stopniu zredukować ryzyko związane z narażeniem użytkownika na hałas i drgania. Jednak nie jest możliwe całkowite wyeliminowanie tych zagrożeń. Dodatkowo na zagrożenia z hałasem narażone są także osoby przebywające w otoczeniu pracy urządzeniem.

Można jednak zmniejszyć ryzyko związane z ww. zagrożeniami stosując się do następujących wytycznych:

- produkt należy stosować zgodnie z przeznaczeniem opisanym w instrukcji,

PL

• należy się upewnić, że urządzenie jest w dobrym stanie i jest regularnie konserwowane,
• stosować właściwe i dobrze naostrzone narzędzia tnące,
• stosować pewny chwyt rękojeści produktu,
• zaplanować pracę tak, aby możliwe było stosowanie częstych przerw.

Ryzyko resztkowe

Nawet jeżeli podczas pracy będą przestrzegane wszystkie zalecenia bezpieczeństwa nadal pozostaje potencjalne ryzyko urazu. W związku z konstrukcją produktu nadal pozostają następujące zagrożenia.

Urazy związane z drganiami spowodowane zbyt długą pracą urządzeniem, pracą w niewłaściwy sposób lub pracą urządzeniem niewłaściwie konserwowanym.

Urazy spowodowane niespodziewanym uderzeniem od ukrytych, wyrzuconych przedmiotów.

OBSŁUGA PRODUKTU

Przygotowanie do pracy

Produkt należy wypakować z opakowania i usunąć wszystkie elementy opakowania. Zaleca się zachować opakowanie, które może być przydatne w trakcie transportu lub przechowywania produktu.

Sprawdzić czy żadna z części produktu nie uległa uszkodzeniu w trakcie transportu, wszelkie zaobserwowane uszkodzenia np. pęknięcia lub odkształcenia, dyskwalifikują produkt z dalszego użytku do czasu ich naprawy lub wymiany uszkodzonych części. Zaleca się wszystkie części ułożyć na płaskim, twardym i czystym podłożu.

Podczas montażu należy stosować środki ochrony osobistej, takie jak rękawice ochronne, osłonę oczu oraz strój ochronny.

Uwaga! Przed rozpoczęciem montażu kosiarki należy upewnić się, że kosiarka nie została podłączona do zasilania. Kabel zasilający musi być odłączony od włącznika kosiarki.

Dolną część wspornika rękojeści wsunąć w otwór w pobliżu tylnego koła i zabezpieczyć za pomocą wkrętów (II). Czynności należy powtórzyć dla drugiej strony obudowy kosiarki. Środkową część wspornika rękojeści dopasować do dolnych części i połączyć za pomocą śrub i pokręteł (III). Pokrętła należy skierować na zewnątrz wspornika rękojeści. Górną część wspornika rękojeści połączyć ze środkową za pomocą złącza zębatego, które umożliwia regulację wysokości rękojeści, rękojeść powinna być skierowana ku górze. Wspornik jest wyposażony w dwa złącza zębate po każdej stronie. Połówki złącza należy połączyć ze sobą tak, aby zazebiły się, a następnie zabezpieczyć położenie, zaciskając dźwignie po obu stronach wspornika (IV).

Stopień docisku dźwigni można regulować dokręcając ją (zwiększenie docisku) lub odkręcając (zmniejszenie docisku) po otwarciu (V). Dźwignie powinny być dociśnięte z taką siłą, aby nie otworzyły się samoczynnie w trakcie pracy, a rękojeść nie zmieniła położenia.

Uwaga! Należy zadbać, aby rękojeść zawsze była równoległa do podłoża.

Kabel włącznika zamocować do wspornika rękojeści za pomocą obejmy (VI). Położenie obejmy należy dobrać tak, aby kabel nie był napreżony, ale jednocześnie nie odstawał zbytnio od wspornika. Zbyt odstający kabel może zaczepić o przeszkodę (np. krzew) w trakcie pracy, co może być przyczyną jego uszkodzenia i stanowi zagrożenie porażeniem elektrycznym.

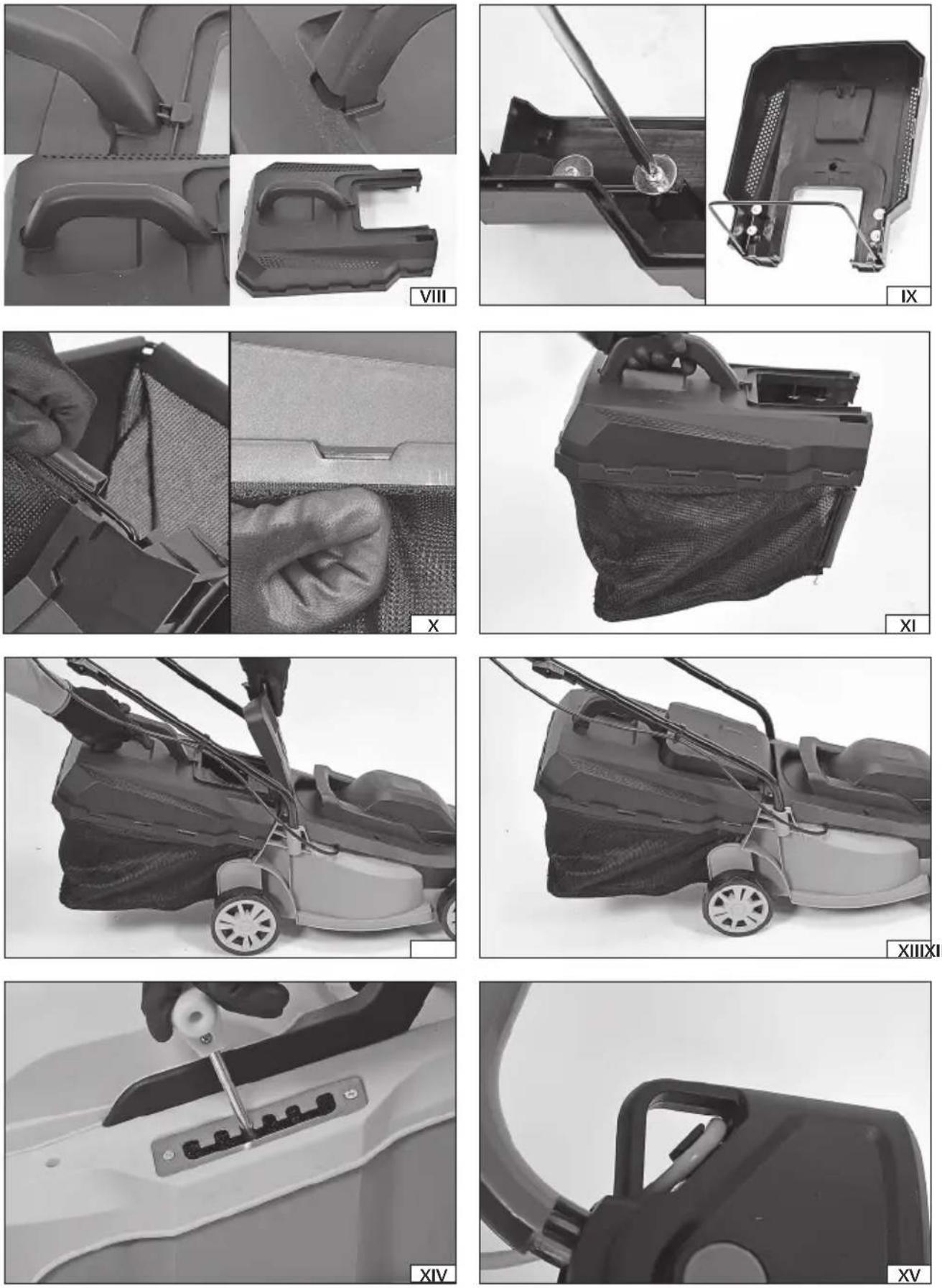

Rękojeść kosza zamocować do górnej ściany kosza za pomocą wkrętów (VII).

Odwrócić górną pokrywę i za pomocą wkrętów i podkładek zamocować stelaż elastycznej części kosza (VIII). Elastyczną część kosza zamocować do stelaża i górnej ściany kosza. Przednia krawędź elastycznej części posiada obejmy, które należy nałożyć na stelaż (IX). Górna krawędź elastycznej części posiada usztywnienie i zatrzaski, które należy zamocować w otworach górnej ściany kosza (X).

Chwycić kosz za rękojeść i unieść go, sprawdzając poprawność montażu (XI).

Kosz na trawę zamocować do obudowy kosiarki. Unieść pokrywę otworu wylotowego, przytrzymać pokrywę w maksymalnym górnym położeniu i zamocować kosz na zaczepach tylnej ściany obudowy kosiarki (XII). Pokrywę opuścić tak aby zakryła otwór w górnej ścianie kosza (XIII).

Demontaż kosza można należy przeprowadzić w odwrotnej kolejności.

Kosiarka z zamontowanym koszem jest gotowa do pracy.

Ustawienie wysokości koszenia (XIV)

Kosiarka została wyposażona w dźwignię, która w łatwy i szybki sposób umożliwia zmianę wysokości koszenia. Dźwignię należy przesunąć w bok, wysuwając ją z gniazda prowadnicy. Następnie przesunąć do przodu lub tyłu i po ustawieniu pożądanej wysokości przesunąć dźwignię w bok, blokując jej położenie w gnieździe prowadnicy.

Przesunięcie dźwigni ku przodowi kosiarki spowoduje zwiększenie wysokości koszenia, a przesuniecie w przeciwną stronę zmniejsza wysokość koszenia.

Ostrzeżenie! Jeżeli zajdzie potrzeba zmiany wysokości w trakcie pracy zawsze należy najpierw wyłączyć kosiarkę, poczekać do zatrzymania się noża, odłączyć kosiarkę od przewodu zasilającego i dopiero przystąpić do czynności związanych ze zmianą wysokości koszenia. Przypadkowe uruchomienie pracy noża w trakcie zmiany wysokości może skutkować poważnymi obrażeniami.

PL

Podłączanie kosiarki do zasilania

Kosiarka nie została wyposażona w tradycyjną wtyczkę zamocowaną do kabla zasilającego. Wtyczka jest sztywno przymocowana do włącznika w związku z tym kosiarkę z gniazdkiem sieciowym należy połączyć za pomocą zewnętrznego kabla. Ze względu na charakter pracy kosiarki zawsze należy stosować kable przeznaczone do pracy na zewnątrz. Kabel zasilający powinien posiadać pojedyncze gniazdko pasujące do wtyczki w kosiarce. Zabronione jest przerabianie wtyczki lub gniazdka celem dopasowania do siebie. Parametry elektryczne kabla zasilającego powinny odpowiadać parametrom elektrycznym urządzenia, wymienionym na tabliczce znamionowej. Należy zwrócić uwagę, że wielkość przekroju przewodów kabla zasilającego zależy od długości kabla.

Należy zastosować się do poniższych zaleceń dotyczących pola przekroju przewodów kabla zasilającego:

• 1,0 mm ^2 – długość kabla nie większa niż 40 m.
• 1,5 mm ^2 – długość kabla nie większa niż 60 m,
• 2,5 mm ^2 - długość kabla nie większa niż 100 m.

Podczas przygotowań do pracy oraz podczas pracy należy zwrócić uwagę na kabel zasilający. Chronić kabel zasilający przed wodą, wilgocią, olejami, źródłami ciepła oraz ostrymi przedmiotami. Kabel układać tak, aby nie dostał się w zasięg ostrza kosiarki. Przecięcie kabla grozi porażeniem elektrycznym co może prowadzić do poważnych urazów lub śmierci. Zwrócić uwagę, aby nie zapłątać się w kabel. Grozi to upadkiem i może prowadzić do poważnych urazów.

Nie przeciązać kabla zasilającego, nie doprowadzać do stanu kiedy kabel będzie naprężony na jakimkolwiek odcinku. Nie ciągnąć za kabel podczas przemieszczania urządzenia. Wtyczkę i gniazdko kabla zawsze odłączać ciągnąć za obudowę wtyczki i gniazdka, nigdy nie ciągnąć za kabel.

Obudowa włącznika kosiarki została wyposażona w zaczep, który zabezpiecza gniazdo kabla zasilającego przed wyrwaniem z wtyczki włącznika. Należy przygotować pętlę o długości ok. 30 cm w pobliżu gniazda kabla, przełożyć ją przez otwór w którym znajduje się zaczep i zaczepić o niego (XV).

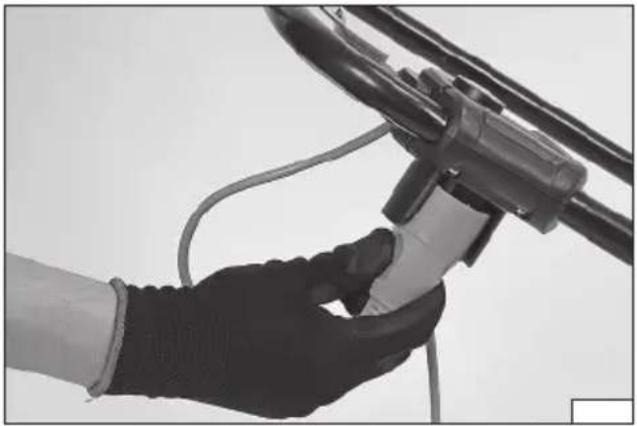

Gniazdo kabla podłączyć do wtyczki włącznika (XVI).

Zwrócić uwagę, aby kabel nie uległ załamaniu, ani nie był naprężony. W razie potrzeby odłączyć kabel od wtyczki, wydłużzyć pętlę i podłączyć ponownie.

Uruchamianie i zatrzymywanie kosiarki

Kosiarkę należy postawić, na płaskim, równym i twardym podłożu. Upewnić się, że pod kosiarką nie znajdują się żadne przeszkody z którymi mogłoby się zetknąć ostrze. Upewnić się, że kabel zasilający nie wejdzie w kontakt z ostrzem w trakcie uruchamiania urządzenia.

Włącznik został wyposażony w blokadę, która zapobiega przypadkowemu włączeniu urządzenia przy naciśnięciu na włącznik.

Należy nacisnąć i przytrzymać przycisk blokady (XVII), a następnie przyciągnąć do rękojeści dźwignię włącznika. Spowoduje to uruchomienie obrotów ostrza. Zwolnić nacisk na blokadę włącznika i chwycić oburącz rękojeść (XVII).

Zwolnienie nacisku na dźwignię włącznika spowoduje zatrzymanie pracy kosiarki. Ostrze może jeszcze przez jakiś czas wirować.

Praca kosiarką

Przed rozpoczęciem pracy należy przygotować miejsce koszenia trawy. Należy sprawdzić czy miejsce koszenia nie zawiera żadnych przeszkód, które pochwycone przez ostrze mogłyby uszkodzić kosiarkę lub zostać wyrzucone i stanowić zagrożenie dla operatora lub osób postronnych.

Sprawdzić czy w miejscu pracy nie znajdują się kable elektryczne, które mogłyby zostać przecięte przez ostrze. Uszkodzenie kabla elektrycznego stanowi zagrożenie porażenia prądem elektrycznym, co może prowadzić do poważnych obrażeń lub śmierci. Należy upewnić się, że w miejscu pracy nie będą przebywały żadne osoby postronne lub zwierzęta domowe. W przypadku pojawienia się takich osób w trakcie pracy należy najpierw natychmiast zatrzymać pracę kosiarki, a dopiero potem ostrzec osoby o zagrożeniu.

Sprawdzić długość trawy i dobrać wysokość koszenia. Nigdy nie ścinać więcej niż 1/3 długości trawy. Jeżeli trawa jest bardzo wysoka należy ścinać ją etapami. Koszenie należy przeprowadzać regularnie, pilnując aby wysokość trawy nie przekroczyła możliwości kosiarki.

Nigdy nie ścinać mokrej trawy. Mokra trawa ma tendencję do przyklejania się wewnątrz produktu co zaburza gromadzenie jej w koszu. Mokra trawa może też spowodować poślizgnięcie się i upadek.

Sprawdzić wszystkie elementy kosiarki przed rozpoczęciem pracy. Jeżeli zostaną zaobserwowane uszkodzenia nie należy podejmować pracy przed ich usunięciem lub wymianą uszkodzonych elementów na nowe. Sprawdzić drożność otworów wentylacyjnych. W razie potrzeby oczyścić je za pomocą miękkiej szczotki lub pędzła. Nie używać ostrych lub metalowych przedmiotów do czyszczenia otworów wentylacyjnych kosiarki.

Sprawdzić połączenia skręcane czy nie są obluzowane. W razie potrzeby dokręcić.

Sprawdzić czy rękojeści są czyste, wolne od smarów oraz innych zanieczyszczeń. W razie potrzeby oczyścić za pomocą miękkiej szmatki.

W trakcie pracy należy robić regularne przerwy, aby uniknąć zmęczenia i przepracowania. Pozwoli to na lepszą kontrole produktu i pozwoli zmniejszyć ryzyko wypadku.

Uwaga! Kosiarkę w trakcie pracy zawsze należy pchać, nigdy ciągnąć ku sobie. Ciągniecie kosiarki powoduje, że operator porusza się do tyłu, co powoduje, że nie kontroluje obszaru za sobą. Ponadto podczas ciągnięcia wstecz kosiarki ostrze może pochwycić kabel zasilający.

PL

Kosiarkę należy powoli pchać, zawsze chodzić, nigdy biegać. Zapewni to lepszą kontrolę nad kosiarką i skróci czas reakcji na niespodziewane wydarzenia.

Podczas koszenia należy poruszać się rzędami (XVIII). Rzędy należy utrzymywać równej szerokości, nieco zachodzące na siebie tak, aby nie opuścić żadnego miejsca. Należy zachować szczególna ostrożność podczas zmiany kierunku.

Należy zadbać, aby rozpocząć koszenie od strony podłączenia elektrycznego. Zmniejszy to ryzyko najechania na kabel zasilający.

Ścinając trawę w pobliżu klombów kwiatów należy poruszać się dookoła klombów.

Podczas pracy należy regularnie opróżniać kosz.

Po zakończonej pracy należy wyłączyć kosiarkę, odczekać do zatrzymania się ostrza, a następnie odłączyć kabel zasilający i odczekać do ostygnięcia kosiarki, następnie przystąpić do konserwacji.

Uwaga! Jeżeli w trakcie pracy w kosiarkę uderzy obcy obiekt. Należy natychmiast wyłączyć kosiarkę, odczekać do zatrzymania się ostrza, a następnie odłączyć kabel zasilający i odczekać do ostygnięcia kosiarki. Następnie sprawdzić czy kosiarka nie uległa uszkodzeniu. W przypadku wykrycia uszkodzeń, zabroniona jest dalsza praca przed ich usunięciem. Nadmierne wibracje w trakcie pracy mogą być spowodowane przez uszkodzenie kosiarki. Należy zatrzymać pracę, odłączyć kabel zasilający i dokonać sprawdzenia produktu.

KONSERWACJA PRODUKTU

Uwaga! Przed każdym rozpoczęciem konserwacji należy się upewnić, że produkt został odłączony od zasilania. Kabel zasilający musi być odłączony od kosiarki.

Podczas wszystkich czynności konserwacyjnych zawsze należy stosować rękawice ochronne.

Jeżeli jakaś czynność konserwacyjna nie została opisana w instrukcji oznacza to, że należy ją przeprowadzić w autoryzowanym serwisie producenta.

Produkt należy czyścić po każdym użyciu. Resztki trawy usunąć za pomocą miękkiej szczotki, pędzla lub szmatki. Oczyscić otwory wentylacyjne, zapewniając ich drożność.

Trudniejsze do usunięcia zabrudzenia można usunąć strumieniem powietrza o ciśnieniu nie większym niż 0,3 MPa.

Nigdy nie używać chemikaliów, alkaloidów, środków ściernych lub agresywnych detergentów do czyszczenia produktu. Produktu nie można czyścić strumieniem wody lub zanurzając go w wodzie.

Sprawdzić stopień zużycia oraz obecność uszkodzeń ostrza kosiarki. Jeżeli zostaną zaobserwowane nadmierne zużycie lub uszkodzenia należy ostrze wymienić na nowe.

Ostrze zawsze należy wymienić na oryginalne, identyczne z tym, które zostało zamontowane fabrycznie w kosiarce. Tylko za- stosowanie oryginalnych części zamiennych pozwala zachować bezpieczeństwo produktu. Wymianę ostrza powinien przeprowadzać doświadczony użytkownik. W przypadku wątpliwości należy skontaktować się z autoryzowanym serwisem producenta.

Za pomocą klucza należy odkręcić (przeciwnie do ruchu wskazówek zegara) śrubę mocującą ostrze (XIX) i zdemontować ją razem z podkładką.

Usunąć stare ostrze. W razie potrzeby oczyścić mocowanie ostrza. Zamontować nowe ostrze zwracając uwagę na kierunek ostrza. Strzałka wskazująca kierunek obrotu ostrza powinna być zgodna z kierunkiem obrotów silnika.

Ostrze zamocować, dokręcając śrubę (zgodnie z ruchem wskazówek zegara) z momentem obrotowym 55-60 Nm.

Po każdym użyciu i oczyszczeniu ostrza, krawędzie tnące należy pokryć cienką warstwą lekkiego oleju maszynowego. Ograniczy to korozję i wydłuży żywotność ostrza.

Ostrze należy wymieniać co dwa lata lub co 50 godzin pracy.

Po każdej pracy należy zdemontować kosz na trawę i opróżnić go z trawy. Kosz można czyścić za pomocą letniej wody z mydlinami. Po oczyszczeniu pozostawić w pozycji roboczej do całkowitego wyschnięcia.

Jeżeli uszkodzeniu ulegnie wewnętrzny kabel łączący włącznik produktu z silnikiem należy go wymienić w autoryzowanym serwisie producenta. Kabel nie może być naprawiany, należy go wymienić. Zabroniona jest praca z uszkodzonym kablem.

PRZECHOWYWANIE | TRANSPORT PRODUKTU

Uwaga! Zawsze przed przechowywaniem lub transportem produkt odłączyć od zasilania. Oczyścić wg wskazówek instrukcji.

Przechowywać w ciemnych, suchych, wolnych od szronu i dobrze wentylowanych pomieszczeniach. Miejsce przechowywania powinno chronić przed dostępem dzieci. Produkt należy przechowywać w temperaturze pomiędzy 10, a 30 st. C. Zalecane jest przechowywanie produktu w opakowaniu fabrycznym lub w innym opakowaniu chroniącym przed kurzem.

Przed transportem produktu należy ustawić najwyższą wysokość koszenia. Produkt transportować przenosząc go za uchwyty. Podczas transportu produkt należy chronić od uderzeń oraz silnych wibracji. Na czas transportu produkt zabezpieczyć przed ześlizgnięciem się lub przewróceniem.

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren Parkridge Distribution Center Warsaw al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna, tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

DEKLARACJA ZGODNOŚCI

0418/YT-85208/EC/2018

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

Kosiarka elektryczna; 230 V\~; 50 Hz; 2000 W; 3300 min ^-1 ; 430 mm; nr kat. YT-85208

do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:

EN 60335-1:2012 + A11:2014

EN 60335-2-77:2010

EN 62233:2008

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-11:2000

i spełniają wymagania dyrektyw:

2006/42/WE Maszyny i urządzenia bezpieczeństwa

2014/30/UE Kompatybilność elektromagnetyczna

2011/65/UE Substancje niebezpieczne w sprzęcie elektrycznym

Numer seryjny: dotyczy wszystkich numerów seryjnych produktów wymienionych w deklaracji

Dwie ostatnie cyfry roku w którym wprowadzono oznakowanie CE: 18

Rok budowy / produkcji: 2018

Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej:

Tomasz Zych

TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska

Wrocław, 2018.04.03

(miejsce i data wystawienia) (nazwisko i podpis osoby upoważnionej)

TOYA SPÓŁKA AKCYRA DYREKTORDS. ZAKUROW DARIUSZ HAYEK

TOYA S.A.

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren Parkridge Distribution Center Warsaw al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna,

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

DEKLARACJA ZGODNOŚCI

0418/YT-85208/Noise/2018

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

Kosiarka elektryczna; 230 V\~; 50 Hz; 2000 W; 3300 min ^-1 ; 430 mm; nr kat. YT-85208

do których odnosi się niniejsza deklaracja, spełniają wymagania dyrektywy: 2000/14/WE

Zastosowana procedura oceny zgodności:

Wewnętrzna kontrola produkcji, ocena dokumentacji oraz okresowa kontrola przez jednostkę notyfikowaną

Jednostka notyfikowana:

TÜV SÜD Industrie Service GmbH; nr notyfikacji 0036

Westendstraße 199, 80686 München, Niemcy

Zmierzony poziom mocy akustycznej urządzenia reprezentatywnego: 94,6 dB(A)

Gwarantowany poziom mocy akustycznej urządzenia: 96 dB(A)

inne dyrektywy, których wymagania spełnia urządzenie:

2006/42/WE Maszyny i urządzenia bezpieczeństwa

2014/30/UE Kompatybilność elektromagnetyczna

2011/65/UE Substancje niebezpieczne w sprzęcie elektrycznym

Wrocław, 2018.04.03

(miejsce i data wystawienia)

DYREKTORDS. ZAKUROW

DARIUSZHAYEK

(nazwisko i podpis osoby upoważnionej)

TOYA S.A.

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska

Wrocław, 2018.04.03

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna,

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

DECLARATIE DE CONFORMITATE

0418/YT-85208/EC/2018

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna,

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

DECLARATIE DE CONFORMITATE

0418/YT-85208/Noise/2018
