YT85208 - Rasenmäher Yato - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts YT85208 Yato als PDF.
| Produkttyp | Elektro-Rasenmäher |
| Marke | Yato |
| Modell | YT85208 |
| Nennspannung | 230 V~ |
| Nennfrequenz | 50/60 Hz |
| Nennleistung | 2000 W |
| Schnittbreite | 430 mm |
| Schnitthöhe | 20 / 30 / 40 / 50 / 60 / 70 mm |
| Drehzahl | 3300 min⁻¹ |
| Schalldruckpegel | 83,6 dB(A) ± 3,0 |
| Schallleistungspegel | 94,6 dB(A) ± 1,80 |
| Vibrationspegel | 3,45 m/s² ± 1,5 |
| Isolationsklasse | II |
| Schutzart | IPX4 |
| Gewicht | 13,4 kg |
| Korbvolumen | 50 L |
| Stromversorgung | Netzbetrieb (externes Kabel nicht im Lieferumfang) |
| Sicherheit | Schaltersperre, Spritzschutz |
| Hauptfunktionen | Zentralverstellung der Schnitthöhe, klappbarer Griff, große Räder |
| Wartung | Reinigung nach jedem Gebrauch, Messerwechsel alle 2 Jahre oder 50 h |
| Ersatzteile | Originalmesser, interne Kabel (Austausch in autorisiertem Servicecenter) |
| Allgemeine Informationen | Verwendung für Rasenflächen, große Auswahl an Schnitthöhen |
Häufig gestellte Fragen - YT85208 Yato
Benutzerfragen zu YT85208 Yato
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Rasenmäher kostenlos im PDF-Format! Finden Sie Ihr Handbuch YT85208 - Yato und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. YT85208 von der Marke Yato.
BEDIENUNGSANLEITUNG YT85208 Yato
- Abdeckung des Motors
- Abdeckung des Schneidmessers
- Rad
- Handgriff
- Schalter
- Blockade des Schalters
- Höhenregelung für das Mähen
- Abdeckung der Auslassöff nung
- Korb/Behältnis für den Rasenschnitt
- Tragegriff
- Schneidmesser
RUS
Bedienungsanleitung durchgelesen
Tragen Sie Gehörschutz
Die unbefugten Personen fern halten
Vor den ausgeworfenen Gegenständen sollte man sich schützen
Netzkabel fern von den Schneiden halten. Vor der Einstellung, Reinigung, und beim Verflechten oder Beschädigung der Stromleitung, den Grasmäher ausschalten und den Leitungsstecker aus der Netzsteckdose herausziehen.
Nicht dem Niederschlag aussetzen
Achtung! - Die laufenden Schneiden dürfen nicht berührt werden!
Spannung und Nennfrequenz
Nennumdrehungsgeschwindigkeit
Номинальные обороты
Номінальні оберти
Zweite Klasse der elektrischen Sicherheit
Lärm – Leistung L_wA
Сила шума L
Сила шуму
Triukšmas - gālia L _w

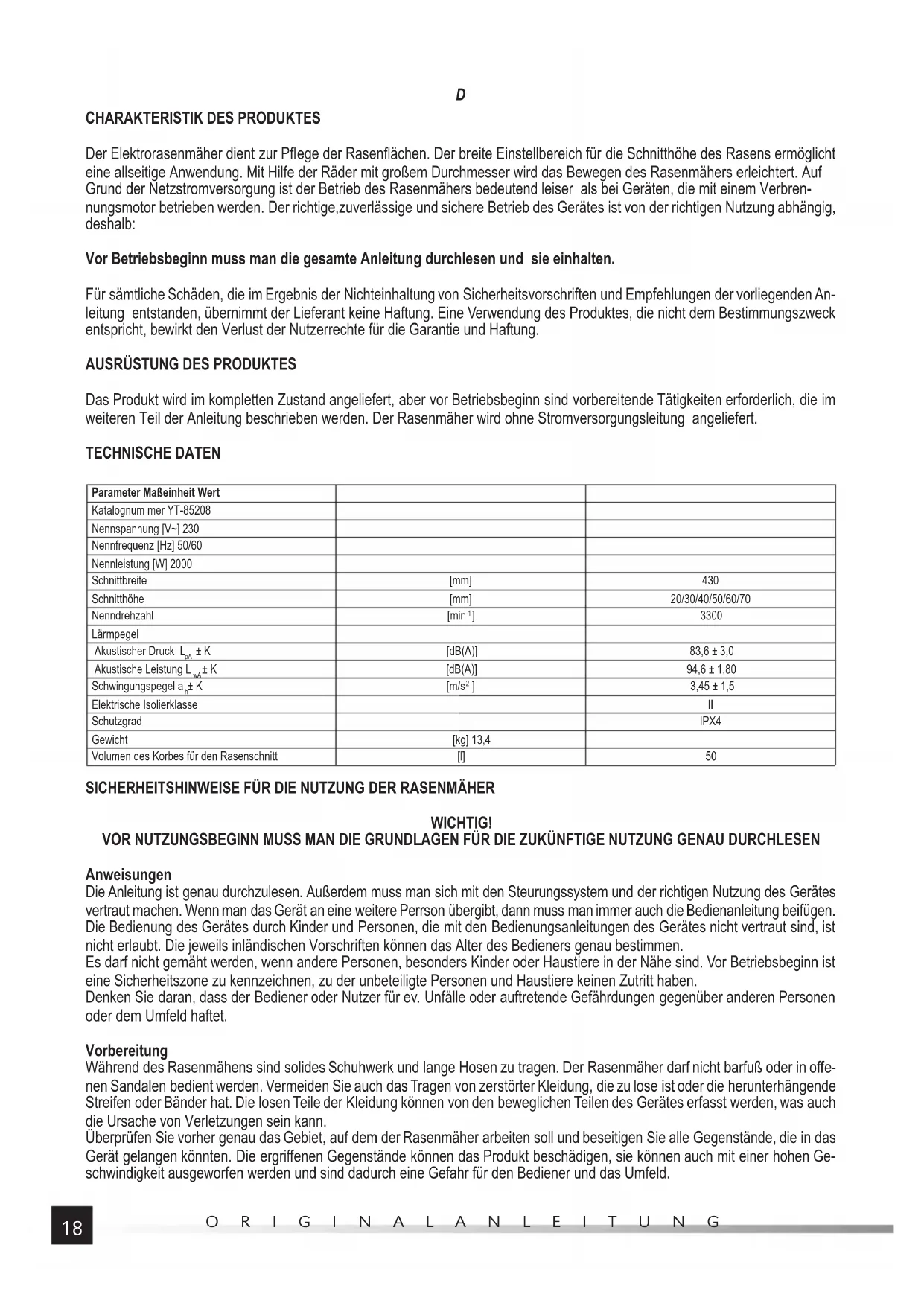

Der Elektrorasenmäher dient zur Pflege der Rasenflächen. Der breite Einstellbereich für die Schnitthöhe des Rasens ermöglicht eine allseitige Anwendung. Mit Hilfe der Räder mit großem Durchmesser wird das Bewegen des Rasenmähers erleichtert. Auf Grund der Netzstromversorgung ist der Betrieb des Rasenmähers bedeutend leiser als bei Geräten, die mit einem Verbrennungsmotor betrieben werden. Der richtige, zuverlässige und sichere Betrieb des Gerätes ist von der richtigen Nutzung abhängig, deshalb:
Vor Betriebsbeginn muss man die gesamte Anleitung durchlesen und sie einhalten.
Für sämtliche Schäden, die im Ergebnis der Nichteinhaltung von Sicherheitsvorschriften und Empfehlungen der vorliegenden Anleitung entstanden, übernimmt der Lieferant keine Haftung. Eine Verwendung des Produktes, die nicht dem Bestimmungszweck entspricht, bewirkt den Verlust der Nutzerrechte für die Garantie und Haftung.
AUSRÜSTUNG DES PRODUKTES
Das Produkt wird im kompletten Zustand angeliefert, aber vor Betriebsbeginn sind vorbereitende Tätigkeiten erforderlich, die im weiteren Teil der Anleitung beschrieben werden. Der Rasenmäher wird ohne Stromversorgungsleitung angeliefert.
TECHNISCHE DATEN
| Parameter Maßeinheit Wert | ||
| Katalognum mer YT-85208 | ||
| Nennspannung [V~] 230 | ||
| Nennfrequenz [Hz] 50/60 | ||
| Nennleistung [W] 2000 | ||
| Schnittbreite | [mm] | 430 |
| Schnitthöhe | [mm] | 20/30/40/50/60/70 |
| Nenndrehzahl | [min ^-1 ] | 3300 |
| Lärmpegel | ||
| Akustischer Druck L_pA ± K | [dB(A)] | 83,6 ± 3,0 |
| Akustische Leistung L_wA ± K | [dB(A)] | 94,6 ± 1,80 |
| Schwingungspegel a_II ± K | [m/s ^2 ] | 3,45 ± 1,5 |
| Elektrische Isolierklasse | II | |
| Schutzgrad | IPX4 | |
| Gewicht | [kg] 13,4 | |
| Volumen des Korbes für den Rasenschnitt | [I] | 50 |
SICHERHEITSHINWEISE FÜR DIE NUTZUNG DER RASENMÄHER
WICHTIG! VOR NUTZUNGSBEGINN MUSS MAN DIE GRUNDLAGEN FÜR DIE ZUKÜNFTIGE NUTZUNG GENAU DURCHLESEN
Anweisungen
Die Anleitung ist genau durchzulesen. Außerdem muss man sich mit den Steurungssystem und der richtigen Nutzung des Gerätes vertraut machen. Wenn man das Gerät an eine weitere Perrson übergibt, dann muss man immer auch die Bedienanleitung beifügen. Die Bedienung des Gerätes durch Kinder und Personen, die mit den Bedienungsanleitungen des Gerätes nicht vertraut sind, ist nicht erlaubt. Die jeweils inländischen Vorschriften können das Alter des Bedieners genau bestimmen.
Es darf nicht gemäht werden, wenn andere Personen, besonders Kinder oder Haustiere in der Nähe sind. Vor Betriebsbeginn ist eine Sicherheitszone zu kennzeichnen, zu der unbeteiligte Personen und Haustiere keinen Zutritt haben.
Denken Sie daran, dass der Bediener oder Nutzer für ev. Unfälle oder auftretende Gefährdungen gegenüber anderen Personen oder dem Umfeld haftet.
Vorbereitung
Während des Rasenmähens sind solides Schuhwerk und lange Hosen zu tragen. Der Rasenmäher darf nicht barfuß oder in offenen Sandalen bedient werden. Vermeiden Sie auch das Tragen von zerstörter Kleidung, die zu lose ist oder die herunterhängende Streifen oder Bänder hat. Die losen Teile der Kleidung können von den beweglichen Teilen des Gerätes erfasst werden, was auch die Ursache von Verletzungen sein kann.
Überprüfen Sie vorher genau das Gebiet, auf dem der Rasenmäher arbeiten soll und beseitigen Sie alle Gegenstände, die in das Gerät gelangen könnten. Die ergriffenen Gegenstände können das Produkt beschädigen, sie können auch mit einer hohen Geschwindigkeit ausgeworfen werden und sind dadurch eine Gefahr für den Bediener und das Umfeld.
D
Vor jedem Gebrauch muss man überprüfen, ob die Messer, Schrauben und die Ausrüstung der Baugruppe des Schneidmessers nicht verschlissen oder beschädigt sind. Die verschlissenen oder beschädigten Teile in den Baugruppen sind zur Wahrung des Gleichgewichts auszutauschen. Ebenso sind beschädigte oder nicht lesbare Tafeln bzw. Schilder zu ersetzen.
Vor jedem Gebrauch muss man auch die Stromversorgungs- und Anschluss leitung in Bezug auf Beschädigung oder Verschleiß prüfen. Wenn die Leitung während der Nutzung beschädigt wurde, muss man sie von der direkten Stromversorgung trennen. VOR DEM ABTRENNEN DER STROMVERSORGUNG DARF DIE LEITUNG NICHT BERÜHRT WERDEN: Ebenso darf der Rasenmäher mit beschädigter oder zerstörter Leitung nicht verwendet werden.
Nutzung
Es darf nur bei Tageslicht bei guter künstlicher Beleuchtung gemäht werden. Eine falsche Beleuchtung des Arbeitsplatzes kann die Ursache von Unfällen sein.
Vermeiden Sie das Mähen, wenn der Rasen nass ist.
Überzeugen Sie sich immer, dass Sie bei Hangfl ächen einen sicheren Stand haben.
Gehen Sie dabei und laufen Sie nicht!
Mähen Sie den Rasen quer zum Hang und niemals nach oben oder nach unten. Die entsprechende Beherrschung des Gerätes wird dadurch um Vieles einfacher.
Bei einem Fahrtrichtungswechsel am Hang muss man besonders vorsichtig sein.
An übermäßig geneigten Hanglagen sollte man nicht mähen.
Beim Zurücksetzen oder Ziehen des Gerätes zu sich muss man besonders achtsam sein.
Schalten Sie den Antrieb für das Schneidelement ab, wenn der Rasenmäher auf andere Rasenfl ächen umgesetzt werden soll und wenn er zum Arbeitsort und wieder zurück transportiert wird.
Verwenden Sie kein Gerät mit beschädigter Abdeckung oder Gehäuse sowie ohne Sicherheitseinrichtung, z..B. beigefügten Abdeckungen und/oder Behältern für den Rasenschnitt.
Der Motor ist vorsichtig und entsprechend der Anleitung einzuschalten, wobei darauf geachtet wird, dass die Füße weit entfernt vom Bediener sind.
Das Gerät darf während des Einschalten des Motors nicht geneigt werden, mit Ausnahme der Situation, wenn während der Inbetriebnahme eine Neigung erforderlich ist. In diesem Fall kippen Sie das Gerät nicht weiter als nötig und heben Sie nur den Teil an, der am weitesten vom Bediener entfernt ist.
Der Rasenmäher darf nicht gestartet werden, wenn man vor der Auslassöff nung steht. Wenn das Gerät nur für eine Zusammenarbeit mit einem Behälter für den Rasenschnitt vorgesehen ist, muss man ihn immer vor Betriebsbeginn korrekt montieren.
Halten Sie niemals die Hände und Füße in die Nähe der rotierenden Teile. Kontrollieren Sie ständig, ob die Auslassöffnung die ganze Zeit über nicht verstopft ist. Ebenso muss man immer den Füllstand des Behälters für den Rasenschnitt kontrollieren, um eine Überfüllung des Behälters zu vermeiden.
Der Rasenmäher darf auch nicht mit eingeschaltetem Motor herumgetragen werden.
Das Gerät ist anzuhalten und der Stecker aus der Steckdose zu ziehen..Überzeugen Sie sich, dass alle beweglichen Teile nicht in Betrieb sind.
Der Rasenmäher ist anzuhalten und die blockierende Baugruppe zu entfernen. Überzeugen Sie sich, dass alle beweglichen Teile nicht in Betrieb sind.
- jedes Mal, wenn Sie vom Gerät weggehen,
-vor dem Reinigen und dem Durchstoßen des Auslaufs,,
- vor dem Überprüfen, Reinigen oder der Reparatur des Gerätes,
- nach dem Zusammenstoß mit einem fremden Gegenstand. Es ist zu prüfen, ob der Rasenmäher nicht beschädigt ist und falls notwendig, muss man vor der erneuten Inbetriebnahme und dem Betrieb des Gerätes eine Reparatur durchführen.
Wenn das Gerät übermäßig zu schwingen beginnt (ist folgendes sofort zu überprüfen)
- zu prüfen, ob der Rasenmäher nicht beschädigt ist,
- jedes beschädigte Teil auszutauschen oder zu reparieren,
- die lockeren Teile prüfen und wieder fest anschrauben.
Wartung und Lagerung
Alle Muttern und Schrauben müssen in einem ordnungsgemäßen Zustand gehalten werden, um sicher zu sein, dass der Rasenmäher sicher arbeiten wird.
Deshalb ist auch der Behälter für den Rasenschnitt oft zu prüfen, ob er nicht verschlissen oder beschädigt ist. In das Innere des Behälters können Gegenstände mit hoher Geschwindigkeit, die von dem Schneidmesser ergriffen worden, eingeworfen werden. Dadurch kann der Behälter beschädigt sein.
Bei Geräten mit mehreren Messern ist darauf zu achten, dass die Umdrehung eines Schneidelementes auch die Drehung anderer Schneidmesser hervorrufen kann. Während der Regelung muss man vorsichtig sein, damit keine Finger zwischen die sich bewegenden Schneidmesser und die feststehenden Teile des Gerätes gelangen.
Vor der nächsten Inbetriebnahme muss man das Gerät immer abkühlen lassen.
Beim Bedienen des Schneidmessers muss man vorsichtig sein, denn, obwohl der Antrieb ausgeschaltet ist, können sich die Messer immer noch drehen. Deshalb muss man immer abwarten, bis die Schneidmesser vor den weiteren Tätigkeiten völlig zum Stillstand gekommen sind.
D
Verschlissene und beschädigte Teile sind aus Sicherheitsgründen auszutauschen. Verwenden Sie nur Ersatzteile und Ausrüstungen im Original.
Empfehlungen für Geräte der Klasse II
Die Stromversorgung des Rasenmähers erfolgt durch ein Differentialstromgerät (RCD) mit einem Ansprechstrom von nicht mehr als 30 mA.
Risiko im Zusammenhang mit Lärm und Schwingungen
Der Rasenmäher wurde so projektiert, dass er am besten das Risiko im Zusammenhang mit den Einwirkungen von Lärm und Schwingungen auf den Nutzer reduziert.. Eine völlige Eliminierung dieser Gefahren ist jedoch nicht möglich. Zusätzlich werden auch die Personen dem Lärm ausgesetzt, die sich im Umfeld des Arbeitsbereiches vom Rasenmäher aufhalten.
Man kann jedoch das Risiko im Zusammenhang mit den o.a. Gefährdungen verringern, in dem folgende Richtlinien eingehalten werden:
- das Produkt muss man entsprechend dem in der Anleitung beschriebenen Verwendungszweck einsetzen,
- man muss sich davon überzeugen, dass das Gerät sich in einem guten Zustand befi ndet und regelmäßig gewartet wird,
- die richtigen und geschärften Schneidwerzeuge verwenden,
- einen richtigen Haltegriff für das Gerät verwenden,
- die Arbeit so planen, dass oft Pausen möglich sind.
Restrisiko
Aber wenn sogar während des Funktionsbetriebes sämtliche Sicherheitsvorschriften eingehalten werden, besteht immer noch das Potential eines Verletungsrisikos. Im Zusammenhang mit der Konstruktion des Produktes verbleiben jedoch folgende Gefährdungen:
Die Verletzungen im Zusammenhang mit den Schwingungen, die durch einen zu langen Betrieb des Rasenmähers, den nicht richtigen Funktionsbetrieb des Rasenmähers oder die Arbeit mit einem nicht richtig gewarteten Gerät hervorgerufen wurden.
Verletzungen, die durch einen unerwarteten Schlag von verdeckten und ausgeworfenen Gegenständen hervorgerufen werden.
BEDINUNG DES RASENMÄHERS
Vorbereitung für den Betrieb
Den Rasenmäher auspacken und sämtliche Verpackungselemente entfernen. Es wird aber empfohlen, die Verpackung aufzubewahren, da sie während des Transports oder der Lagerung nützlich sein kann.
Es ist außerdem zu prüfen, ob keines der Teile des Produktes während des Transports beschädigt wurde; sämtliche festgestellten Beschädigungen, z.B. Risse oder Verformungen, disqualifi zieren das Gerät vom weiteren Gebrauch so lange, bis es repariert oder die beschädigten Teile ausgetauscht wurden.
Es wird empfohlen, alle Teile auf einen fl achen, harten und sauberen Untergrund abzulegen.
Während der Montage muss man persönliche Schutzmittel tragen, und zwar solche wie Schutzhandschuhe, Abdeckung der Augen sowie Schutzkleidung.
Hinweis! Vor Beginn der Montage des Rasenmähers muss man sich davon überzeugen, dass der Rasenmäher nicht an die Stromversorgung angeschlossen ist. Die Stromversorgungsleitung muss vom Schalter des Rasenmähers getrennt sein.
Den unteren Teil der Stütze des Handgriffes in die Öffnung in der Nähe des hinteren Rades schieben und mit Schrauben sichern (II). Diese Tätigkeiten sind auf der anderen Seite vom Gehäuse des Rasenmähers (III) zu wiederholen. Der mittlere Teil der Stütze des Handgriffes ist an die unteren Teile anzupassen und mit Hilfe von Schrauben und Stellrädern (III) zu verbinden. Die Stellräder sind nach außen der Stütze des Handgriff es zu richten.
Der obere Teil der Stütze des Handgriffes ist mit dem mittleren Teil durch eine Zahnverbindung zu verbinden, welche die Höhenregelung des Handgriffes ermöglicht; der Handgriff sollte nach oben gerichtet sein. Die Stütze ist mit zwei Zahnverbindungen an jeder Seite ausgerüstet. Die Hälften der Verbindung muss man so miteinander verbinden, damit sie sich verzahnen; anschließend ist diese Stellung zu sichern, in dem man den Hebel an beiden Seiten der Stütze einklemmt (IV). Die Andrückkraft des Hebels kann man regeln, in dem man nach dem Öffnen (V) zudreht (Erhöhung des Druckes) oder abdreht (Verringerung des Druckes). Die Hebel sollten mit solch einer Kraft gedrückt werden, damit sie sich während des Funktionsbetriebes nicht von selbst öffnen und der Handgriff seine Position nicht verändert.
Hinweis!Man muss außerdem dafür sorgen, dass der Handgriff immer parallel zum Untergrund verläuft.
Die Anschlussleitung des Schalters ist an die Stütze des Handgriffes mit einer Schelle zu befestigen (VI). Dabei ist die Lage der Schelle so zu wählen, damit die Leitung nicht angespannt ist, aber gleichzeitig nicht zu sehr von der Stütze absteht. Eine zu sehr abstehende Leitung kann sich während des Betriebes in ein Hindernis verhaken (z.B. Gestrüpp), was die Ursache für ihre Beschädigung sein kann und eine Gefahr für einen elektrischen Stromschlag darstellt.
Den Handgriff des Korbes für den Rasenschnitt ist an die obere Wand des Korbes anzuschrauben (VII).
Die obere Abdeckung umdrehen und mit Schrauben und Unterlegscheiben an das Gestell des elastischen Teiles des Korbes
D
(VIII) befestigen. Der elastische Teil des Korbes wird an das Gestell und die obere Wand des Korbes befestigt. Die Vorderkante des elastischen Teiles besitzt Schellen, die man auf das Gestell legen muss (IX). Die obere Kante des elastischen Teiles hat eine Versteifung und Schnappverschlüsse, die man in den Öff nungen der oberen Wand des Korbes (X) befestigen muss..
Ergreifen Sie den Korb am Handgriff und heben Sie ihn an, um die Richtigkeit der Montage zu prüfen (XI).
Der Korb für den Rasenschnitt wird am Gehäuse des Rasenmähers befestigt. Die Abdeckung der Auslassöffnung ist anzuheben, wobei sie in der maximalen oberen Stellung gehalten wird und der Korb an den Haken der hinteren Wand des Gehäuses vom Rasenmäher befestigt wird (XII). Die Abdeckung ist so loszulassen, damit sie die Öffnung in der oberen Wand des Korbes bedeckt (XIII).
Die Demontage des Korbes muss man in der umgekehrten Reihenfolge durchführen.
Der Rasenmäher mit dem montierten Korb für den Rasenschnitt ist nun betriebsbereit.
Höheneinstellung der Mahd (XIV)
Der Rasenmäher wurde mit einem Hebel ausgerüstet, der einfach und schnell eine Änderung der Schnitthöhe beim Mähen ermöglicht. Den Hebel muss man an die Seite schieben, wobei er aus der Buchse der Führung geschoben wird. Danach wird nach dem Einstellen der gewünschten Höhe durch Verschieben nach vorn oder hinten der Hebel zur Seite geschoben und seine Lage in der Buchse der Führung blockiert.
Das Verschieben des Hebels nach vorn des Rasenmähers bewirkt eine Erhöhung der Schnitthöhe, das Verschieben in die Gegenrichtung verringert dagegen die Schnitthöhe für das Mähen.
Warnung! Wenn die Notwendigkeit besteht, Höhenänderungen während des Betriebes vorzunehmen, dann muss man zuerst den Rasenmäher ausschalten, abwarten bis das Schneidmesser anhält, den Rasenmäher von der Stromversorgungsleitung trennen und erst dann zu den Tätigkeiten im Zusammenhang mit der Schnitthöhenänderung übergehen. Ein zufälliges Starten des Messerbetriebs während der Höhenänderung kann zu ernsthaften Verletzungen führen.
Anschließen des Rasenmähers an die Stromversorgung
Der Rasenmäher wurde nicht mit einem traditionellen Stecker, der an die Stromversorgungsleitung befestigt ist, ausgerüstet. Der Stecker ist starr an dem Schalter befestigt, wobei in diesem Zusammenhang der Rasenmäher mit einer Netzsteckdose durch eine externe Leitung verbunden werden muss. In Bezug auf den Funktionscharakter des Rasenmähers muss man also solche Leitungen verwenden, die auch für den Außenbetrieb geeignet sind. Die Stromversorgungsleitung muss eine einzelne Steckdose haben, die in den Stecker am Rasenmäher passt. Das Umarbeiten des Steckers oder der Steckdose zur Anpassung untereinander ist verboten. Die elektrischen Parameter der Stromversorgungsleitung müssen den elektrischen Parametern des Gerätes entsprechen, und zwar wie auf dem Typenschild aufgeführt. Man muss auch darauf achten, dass die Querschnittgröße der Stromversorgungsleitungen von der Leitungslänge abhängt. In Bezug auf den Querschnitt der Stromversorgungsleitungen sollte man sich an die nachfolgenden Empfehlungen halten:
- 1,0 mm ^2 – Leitungslänge nicht größer als 40 m,
- 1,5 mm ^2 – Leitungslänge nicht größer als 60 m,
- 2,5 mm ^2 – Leitungslänge nicht größer als 100 m.
Während der Vorbereitungen des Funktionsbetriebes und während des Betriebes selbst muss man ständig auf die Stromversorgungsleitung achten. Die Stromversorgungsleitung ist vor Wasser, Feuchtigkeit, Ölen, Wärmequellen und scharfkantigen Gegenständen zu schützen. Außerdem ist die Leitung so zu verlegen, dass sie nicht in den Bereich vom Schneidmesser des Rasenmähers gelangt. Beim Durchschneiden der Leitung droht ein elektrischer Stromschlag, was zu ernsthaften Verletzungen oder zum Tod führen kann. Achten Sie auch bitte darauf, dass kein Leitungsgewirr entsteht. Ein Hinfallen und ernsthafte Verletzungen können die Folge sein.
Die Stromversorgungsleitung darf nicht überlastet werden und man muss dafür sorgen, dass sie auf keinem Abschniit gespannt ist. Während der Umsetzung des Rasenmähers darf man nicht an der Leitung ziehen., d.h. man muss immer am Gehäuse des Steckers und der Steckdose ziehen und niemals an der Leitung!
Das Schaltergehäuse vom Rasenmäher ist mit einem Haken ausgerüstet, der die Steckdose der Stromversorgungsleitung vor dem Herausreißen aus dem Stecker des Schalters schützt. Man muss in der Nähe der Leitungssteckdose eine Schleife von ca. 30 cm bilden, durch die Öffnung legen, in der sich der Haken befindet und sie dort einhaken (XV).
Die Leitungssteckdose ist an den Stecker des Schalters anzuschließen (XVI).
Achten Sie dabei darauf, dass die Leitung nicht geknickt bzw. nicht gespannt wird. Im Bedarfsfall trennt man die Leitung vom Stecker, verlängert die Schleife und schließt sie erneut an.
Starten und Anhalten des Rasenmähers
Der Rasenmäher muss auf einen flachen, ebenen und harten Untergrund gestellt werden und sich dabei überzeugen, dass sich unter dem Rasenmäher keine Hindernisse befinden, die mit dem Schneidmesser in Berührung kommen könnten. Überzeugen Sie sich auch, dass die Stromversorgungsleitung während der Inbetriebnahme des Gerätes keinen Kontakt mit dem Schneidmesser hat.
Der Schalter wurde mit einer Blockade ausgerüstet, die ein zufälliges Einschalten des Gerätes beim Drücken auf den Schalter verhindert. Jetzt muss man drücken und die Taste der Blockade (XvII) festhalten und den Hebel am Handgriff ziehen., wodurch
D
die Umdrehungen des Schneidmessers gestartet werden. Nach Freigabe der Blockade des Schalters ergreift man mit beiden Händen den Handgriff (XVII).
Die Freigabe des Druckes auf den Hebel des Schalters bewirkt das Anhalten des Rasenmähers. Die Schneiden des Messers können sich noch eine Zeit lang drehen.
Funktionsbetrieb des Rasenmähers
Vor Betriebsbeginn muss man den Arbeitsbereich des Rasenmähers vorbereiten. Es ist dabei zu prüfen, ob keine Hindernisse vorhanden sind, die von den Schneidmessern erfasst werden könnten und so den Rasenmäher beschädigen oder ausgeworfen werden und somit zu einer Gefahr für den Bediener oder unbeteiligte Personen werden.
Außerdem muss man am geplanten Arbeitsplatz überprüfen, ob sich vor Ort keine Elektroleitungen befinden, die von den Schneidmessern durchgeschnitten werden könnten. Die Beschädigung einer Elektroleitung ist die Gefahr für einen elektrischen Stromschlag, was zu ernsthaften Verletzungen oder Tod führen kann.
Man muss sich auch davon überzeugen, dass sich im Arbeitsbereich keine unbeteiligten Personen oder Haustiere aufhalten.
Wenn solche Personen während des Rasenmähens erscheinen muss man zuerst sofort den Rasenmäher anhalten und erst danach die Leute vor der Gefährdung warnen.
Prüfen Sie auch die Länge des Rasens, um die richtige Schnitthöhe einzustellen. Dabei sollte niemals mehr als 1/3 der Rasenlänge abgeschnitten werden. Wenn der Rasen schon sehr hoch ist, sollte man ihn in Etappen mähen. Das Mähen muss man regelmäßig durchführen und dabei kontrollieren, dass die Höhe des Rasens die Möglichkeiten des Rasenmähers nicht überschreitet. Beachten Sie auch, dass kein nasser Rasen gemäht wird., da er dann das Bestreben hat, im Inneren des Gerätes anzukleben, was besonders im Korb für den Rasenschnitt zu einer Ansammlung führt. Auf nassem Rasen kann man auch ausrutschen und Hinfallen.
Vor Betriebsbeginn sind auch alle Elemente zu prüfen. Wenn irgendwelche Beschädigungen festgestellt werden, darf man vor der Beseitigung der Schäden oder dem Austausch der beschädigten Elemente gegen neue nicht mit der Arbeit beginnen. Prüfen Sie auch die Wegbarkeit der Lüftungsöffnungen. Im Bedarfsfall sind sie mit einer weichen Bürste oder Pinsel zu reinigen. Verwenden Sie keine scharfkantigen Metallgegenstände zum Reinigen der Lüftungsöffnungen des Rasenmähers.
Überprüfen Sie auch die Schraubverbindungen, ob sie sich gelockert haben. Im Bedarfsfall wieder anschrauben.
Ebenso ist zu prüfen, ob die Handgriffe sauber und frei von Schmiermitteln und anderen Verunreinigungen sind. Bei Bedarf sind sie mit einem weichen Lappen zu reinigen.
Während des Funktionsbetriebes muss man regelmäßig Pausen einhalten, um Übermüdung und Überarbeitung zu vermeiden.
Dadurch wird auch eine bessere Kontrolle des Rasenmähers ermöglicht und das Unfallrisiko verringert.
Hinweis! Der Rasenmäher ist während des Betriebes immer zu schieben und nicht auf sich zu ziehen. Das Ziehen des Rasenmähers bewirkt, dass der Bediener sich rückwärts bewegt und er dadurch das Gebiet hinter sich nicht kontrollieren kann. Darüber hinaus könnten die Schneidmesser beim Ziehen die Stromversorgungsleitung erfassen.
Den Rasenmäher muss man langsam schieben und dabei gehen und nicht laufen. Dadurch wird eine bessere Kontrolle über den Rasenmäher gewährleistet und die Reaktionszeit bei unerwarteten Ereignissen verkürzt.
Während dem Mähen sollte man sich in Form von Reihen bewegen (XVIII). Die Reihen muss man bei gleicher Breite halten; sie können sich etwas überlagern, ohne dass kein Platz verlassen wird. Während einer Richtungsänderung muss man besonders vorsichtig sein.
Man muss auch dafür sorgen, dass das Mähen von der Seite des Elektroanschlusses begonnen wird. Dadurch wird das Risiko des Überfahrens der Elektroleitung verringert.
Mäht man den Rasen in der Nähe von Blumenbeeten, muss man sich drumherum bewegen.
Während des Funktionsbetriebes muss man regelmäßig den Korb für den Rasenschnitt entleeren.
Nach Arbeitsende ist der Rasenmäher auszuschalten, abzuwarten bis das Schneidmesser zum Stillstand kommt und dann die Stromversorgungsleitung abzutrennen und bis zum Abkühlen des Rasenmähers warten, wonach man mit den Wartungsarbeiten beginnen kann.
Hinweis! Wenn während des Betriebes ein fremdes Objekt auf den Rasenmäher einschlägt, muss man sofort den Rasenmäher ausschalten, abwarten bis das Schneidmesser zum Stillstand kommt, dann die Stromversorgungsleitung abtrennen und bis zum Abkühlen des Rasenmähers warten. Danach ist zu überprüfen, ob der Rasenmäher nicht beschädigt wurde. Wenn Beschädigungen festgestellt werden, dann ist vor ihrer Beseitigung die weitere Arbeit mit dem Rasenmäher verboten. Übermäßige Schwingungen des Rasenmähers während des Betriebes können auch durch eine Beschädigung des Rasenmähers hervorge-rufen werden. Man muss dan den Funktionsbetrieb anhalten, die Stromversorgungsleitung abtrennen und eine Überprüfung des Rasenmähers vornehmen.
WARTUNG DES RASENMÄHERS
Hinweis! Vor jedem Beginn der Wartungsarbeiten muss man sich vergewissern, ob der Rasenmäher von der Stromversorgung getrennt wurde. Die Stromversorgungsleitung muss vom Rasenmäher getrennt sein.
Bei allen Wartungsarbeiten muss man immer Schutzhandschuhe tragen.
Wenn irgendeine Wartungsarbeit in der Anleitung nicht beschrieben wurde, bedeutet dies, dass sie in einer autorisierten Service-
D
werkstatt des Herstellers durchzuführen ist.
Das Produkt muss man nach jedem Gebrauch reinigen. Die Rasenrester sind mit einer weichen Bürste, Pinsel oder Lappen zu entfernen..Reinigen Sie die Lüftungsöff nungen und gewährleisten Sie ihre Wegbarkeit.
Die schwerer zu beseitigenden Verschmutzungen kann man mit einem Druckluftstrom von nicht mehr als 0,3 MPa entfernen..
Dabei dürfen keine Chemikalien, Alkaloide, Abriebmittel oder aggressive Reinigungsmittel zum Reinigen des Rasenmähers verwendet werden. Den Rasenmäher darf man auch nicht mit einem Wasserstrahl reinigen oder ihn in Wasser tauchen.
Prüfen Sie auch den Verschleißgrad sowie vorhandene Beschädigungen am Schneidmesser des Rasenmessers. Wenn übermäßiger Verschleiß oder Beschädigungen festgestellt werden, muss man die Schneidmesser gegen neue austauschen.
Die Schneidmesser dürfen nur gegen Originalmesser ausgetauscht werden, und zwar identisch mit dem, das fabrikmäßig im Rasenmäher montiert wurde. Nur mit den verwendeten Originalersatzteile ist die Einhaltung der Sicherheit des Produktes möglich.
Den Wechsel des Messers sollte ein erfahrener Nutzer vornehmen. Wenn irgendwelche Zweifel bestehen, muss man sich mit einer autorisierten Servicewerkstatt des Herstellers in Verbindung setzen.
Mit Hilfe eines Schlüssels ist dann (entgegengesetzt zum Uhrzeigersinn) die Befestigungsschraube für das Schneidmesser (XIX) zusammen mit der Unterlegscheibe zu demontieren..
Entfernen Sie das alte Schneidmesser. Im Bedarfsfall ist auch die Befestigung des Messers zu reinigen. Das neue Schneidmesser ist nun zu montieren, wobei auf die Richtung des Messers geachtet werden muss. Der Pfeil als Anzeige für die Drehrichtung des Messers muss mit der Drehrichtung des Motors übereinstimmen.
Beim Befestigen des Schneidmessers muss man die Schraube (im Uhrzeigersinn) mit einem Drehmoment von 55-60 Nm anschrauben.
Nach jedem Gebrauch und Reinigen des Messers müssen die Schneidkanten mit einer dünnen Schicht von leichtem Maschinenöl bedeckt werden. Dadurch wird die Korrosion eingeschränkt und die Lebensdauer des Schneidmessers verlängert.
Das Messer muss man jeweils nach zwei Jahren oder 50 Betriebsstunden austauschen.
Nach jeder Arbeit muss man den Korb für den Rasenschnitt demontieren und ihn von Rasenrestern entleeren. Den Korb kann man mit leichtem Seifenwasser auswaschen. Nach dem Reinigen muss man ihn zum völligen Austrocknen in der Arbeitsstellung belassen.
Wenn die innere Leitung, die den Schalter des Produktes mit dem Motor verbindet, beschädigt wurde, muss man sie in einer autorisierten Servicewerkstatt des Herstellers austauschen lassen. Diese Leitung darf man nicht selbst reparieren; sie muss ausgewechselt werden. Der Funktionsbetrieb mit beschädigter Leitung ist verboten.
LAGERUNG UND TRANSPORT DES RASENMÄHERS
Hinweis! Vor der Lagerung oder dem Transport des Rasenmähers muss man ihn von der Stromversorgung trennen. Das Reinigen sollte gem. den Hinweisen der Anleitung erfolgen.
Das Gerät ist in dunklen, trockenen, frostfreien und gut belüfteten Räumen zu lagern. Der Lagerort ist vor Kindern zu schützen. Die Lagertemperatur sollte zwischen 10 und 30 °C betragen. Es wird die Aufbewahrung des Rasenmähers in der fabrikmäßigen Verpackung oder in einer anderen staubgeschützten Verpackung empfohlen.
Vor dem Transport des Rasenmähers muss man ihn auf die größte Schnitthöhe einstellen. Beim Transportieren ist er an den Griff en zu tragen. Der Rasenmäher ist während des Transports vor Schlägen und starken Vibrationen zu schützen. Außerdem muss man ihn für die Zeit des Transports vor dem Verrutschen und Umkippen entsprechend sichern.
