YT85208 - žoliapjovė Yato - Nemokama naudojimo instrukcija

Produkto tipas	Elektrinė vejapjovė
Prekės ženklas	Yato
Modelis	YT85208
Vardinė įtampa	230 V~
Vardinis dažnis	50/60 Hz
Vardinė galia	2000 W
Pjovimo plotis	430 mm
Pjovimo aukštis	20 / 30 / 40 / 50 / 60 / 70 mm
Sukimosi greitis	3300 min⁻¹
Garso slėgio lygis	83,6 dB(A) ± 3,0
Garso galios lygis	94,6 dB(A) ± 1,80
Vibracijos lygis	3,45 m/s² ± 1,5
Izoliacijos klasė	II
Apsaugos laipsnis	IPX4
Svoris	13,4 kg
Krepšio talpa	50 L
Maitinimas	Tinklo (išorinis kabelis nepridedamas)
Sauga	Jungiklio užraktas, apsauga nuo purslų
Pagrindinės funkcijos	Centrinis pjovimo aukščio reguliavimas, sulankstoma rankena, didelio skersmens ratai
Priežiūra	Valymas po kiekvieno naudojimo, peilio keitimas kas 2 metus arba 50 val.
Atsarginės dalys	Originalus peilis, vidiniai kabeliai (keitimas įgaliotame centre)
Bendra informacija	Naudojimas vejoms, platus pjovimo aukščių diapazonas

Dažnai užduodami klausimai - YT85208 Yato

Kaip nustatyti pjovimo aukštį?

Perkelkite reguliavimo svirtį į priekį, kad padidintumėte aukštį (iki 70 mm), arba atgal, kad sumažintumėte (iki 20 mm). Prieš bet kokį reguliavimą visada išjunkite vejapjovę ir atjunkite kabelį.

Kaip paleisti vejapjovę?

Paspauskite ant rankenos esantį fiksavimo mygtuką, tada patraukite jungiklio svirtį link rankenos. Atleiskite fiksavimo mygtuką, kai peilis pradės suktis. Norėdami sustabdyti, atleiskite svirtį.

Ką daryti, jei vejapjovė per daug vibruoja?

Nedelsiant išjunkite vejapjovę, atjunkite maitinimo kabelį ir patikrinkite, ar peilis nėra pažeistas ar nesubalansuotas. Priveržkite atsilaisvinusius varžtus ir prieš vėl naudodami mašiną pakeiskite pažeistas dalis.

Kada pakeisti peilį?

Keiskite peilį kas dvejus metus arba po 50 darbo valandų, arba anksčiau, jei jis susidėvėjęs ar pažeistas. Visada naudokite originalų peilį ir priveržkite tvirtinimo varžtą 55-60 Nm sukimo momentu.

Kaip valyti vejapjovę?

Po kiekvieno naudojimo valykite vejapjovę minkštu šepečiu arba šluoste. Sudėtingesniems nešvarumams naudokite suslėgtą orą (maks. 0,3 MPa). Niekada nenaudokite vandens, tirpiklių ar agresyvių valiklių. Taip pat nuvalykite žolės krepšį šiltu muiluotu vandeniu ir leiskite jam išdžiūti.

Ar galiu naudoti ilginamąjį laidą? Kokios sekcijos?

Taip, naudokite lauko darbams tinkamą ilginamąjį laidą. Iki 40 m ilgio – 1,0 mm² skerspjūvio; iki 60 m – 1,5 mm²; iki 100 m – 2,5 mm². Ilginamasis laidas turi būti apsaugotas nuo vandens ir aštrių daiktų.

Ką daryti, jei kabelis pažeistas?

Jei maitinimo kabelis pažeistas, nedelsiant atjunkite vejapjovę ir nenaudokite jos. Kabelį turi pakeisti įgaliotas techninio aptarnavimo centras. Niekada netaisykite pažeisto kabelio.

Kaip laikyti vejapjovę?

Išvalykite vejapjovę, nustatykite maksimalų pjovimo aukštį ir laikykite sausoje vietoje, apsaugotoje nuo šalčio (10-30°C), vaikams nepasiekiamoje vietoje. Geriausia naudoti originalią pakuotę, kad apsaugotumėte nuo dulkių.

Ar galima pjauti šlapią žolę?

Ne, nerekomenduojama pjauti šlapios žolės. Šlapia žolė limpa prie vejapjovės vidaus ir gali užkimšti krepšį. Be to, padidėja paslydimo rizika. Palaukite, kol žolė išdžius.

Ką daryti, jei svetimas objektas atsitrenkia į vejapjovę?

Nedelsiant išjunkite vejapjovę, palaukite, kol peilis visiškai sustos, atjunkite kabelį ir patikrinkite, ar mašina nepažeista. Jei randama pažeidimų, prieš vėl naudodami vejapjovę leiskite juos suremontuoti.

NAUDOJIMO INSTRUKCIJA YT85208 Yato

1. variklio gaubtas
2. ašmens gaubtas
3. ratukas
4. rankena
5. ijungiklis
6. ijungiklio blokuotė
7. pjovimo aukščio reguliavimas
8. išėjimo angos dangtis
9. pintinė/nupjautos žolės talpykla
10. laikiklis nešiojimui
11. ašmuo

PL D RUS UA LT LV CZ SK H RO E F I NL GR

LV

Dirbti saugiame atstume nuo pašalinių asmenų

Saugotis iš po dalgio išmetamų daiktu

Lankstų maitinimo laidą laikyti saugiame atstumei nuo rotuojančio peilio. Prieš įrankį reguliuojant bei valant, o taip pat laido susipainiojimo arba jo sužalojimo atveju, įrankį išjungti ir ištraukti kištuka iš elekros tinklo rozetės.

Nestatyti pjūklo i atmosferinių kritulių poveikio pavojų

Nedrikst atstät zem atmosfēriskiem nokrišniem

Dèmesio - Neliesti rotuojančio peilio!

Nominalus apsisukimų greitis

Maks. žolės pjovimo plotis

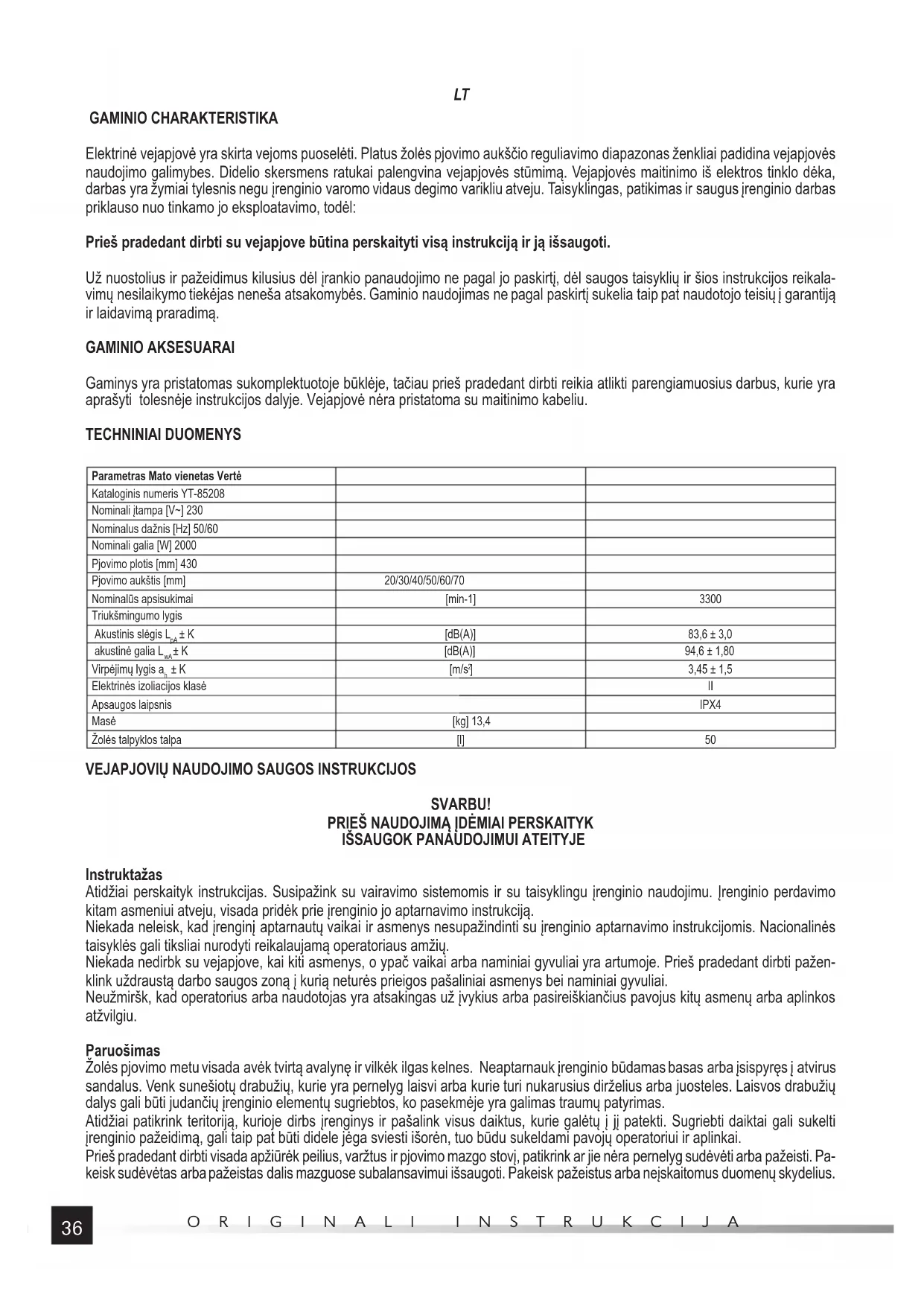

Elektrinė vejapjovė yra skirta vejoms puoselėti. Platus žolės pjovimo aukščio reguliavimo diapazonas ženkliai padidina vejapjovės naudojimo galimybes. Didelio skersmens ratukai palengvina vejapjovės stūmimą. Vejapjovės maitinimo iš elektros tinklo dėka, darbas yra žymiai tylesnis negu įrenginio varomo vidaus degimo varikliu atveju. Taisyklingas, patikimas ir saugus įrenginio darbas priklauso nuo tinkamo jo eksploatavimo, todėl:

Prieš pradedant dirbti su vejapjove būtina perskaityti visą instrukciją ir ją išsaugoti.

Už nuostolius ir pažeidimus kilusius dėl įrankio panaudojimo ne pagal jo paskirtį, dėl saugos taisyklių ir šios instrukcijos reikala-vimų nesilaikymo tiekėjas neneša atsakomybės. Gaminio naudojimas ne pagal paskirtį sukelia taip pat naudotojo teisių į garantiją ir laidavimą praradimą.

GAMINIO AKSESUARAI

Gaminys yra pristatomas sukomplektuotoje būklėje, tačiau prieš pradedant dirbti reikia atlikti parengiamuosius darbus, kurie yra aprašyti tolesnėje instrukcijos dalyje. Vejapjovė nėra pristatoma su maitinimo kabeliu.

TECHNINIAI DUOMENYS

Parametras Mato vienetas Vertė
Kataloginis numeris YT-85208
Nominali įtampa [V~] 230
Nominalus dažnis [Hz] 50/60
Nominali galia [W] 2000
Pjovimo plotis [mm] 430
Pjovimo aukštis [mm]	20/30/40/50/60/70
Nominalūs apsisukimai	[min-1]	3300
Triukšmingumo lygis
Akustinis slėgis L_pA ± K	[dB(A)]	83,6 ± 3,0
akustinė galia L_wA ± K	[dB(A)]	94,6 ± 1,80
Virpėjimų lygis a_h ± K	[m/s2]	3,45 ± 1,5
Elektrinės izoliacijos klasė		II
Apsaugos laipsnis		IPX4
Masė	[kg] 13,4
Žolės talpyklos talpa	[1]	50

VEJAPJOVIŲ NAUDOJIMO SAUGOS INSTRUKCIJOS

SVARBU! PRIEŠ NAUDOJIMA IDEMIAI PERSKAITYK ISSAUGOK PANAUDOJIMUI ATEITYJE

Instruktažas

Atidžiai perskaityk instrukcijas. Susipažink su vairavimo sistemomis ir su taisyklingu jrenginio naudojimu. Jrenginio perdavimo kitam asmeniui atveju, visada pridėk prie jrenginio jo aptarnavimo instrukcija.

Niekada neleisk, kad jrenginj aptarnautu vaikai ir asmenys nesupažindinti su jrenginio aptarnavimo instrukcijomis. Nacionalinės taisyklės gali tiksliai nurodyti reikalaujamą operatoriaus amžių.

Niekada nedirbk su vejapjove, kai kiti asmenys, o ypač vaikai arba naminiai gyvuliai yra artumoje. Prieš pradedant dirbti paženklink uždraustą darbo saugos zoną j kurią neturės prieigos pašaliniai asmenys bei naminiai gyvuliai.

Neužmiršk, kad operatorius arba naudotojas yra atsakingas už įvykius arba pasireiškiančius pavojus kitų asmenų arba aplinkos atžvilgiu.

Paruošimas

Žolės pjovimo metu visada avėk tvirtą avalynę ir vilkėk ilgas kelnes. Neaptarnauk įrenginio būdamas basas arba įsispyręs į atvirus sandalus. Venk sunešiotų drabužių, kurie yra pernelyg laisvi arba kurie turi nukarusius dirželius arba juosteles. Laisvos drabužių dalys gali būti judančių įrenginio elementų sugriebtos, ko pasekmėje yra galimas traumų patyrimas.

Atidžiai patikrink teritoriją, kurioje dirbs jrenginys ir pašalink visus daiktus, kurie galėtų i įj patekti. Sugriebti daiktai gali sukelti jrenginio pažeidimą, gali taip pat būti didele jėga sviesti išorėn, tuo būdu sukeldami pavojų operatoriui ir aplinkai.

Prieš pradedant dirbti visada apžiūrėk peilius, varžtus ir pjovimo mazgo stovi, patikrink ar jie nėra pernelyg sudėvėti arba pažeisti. Pakeisk sudėvėtas arba pažeistas dalis mazguose subalansavimui išsaugoti. Pakeisk pažeistus arba nejskaitomus duomenų skydelius.

LT

Prieš jungiant vejapjovę patikrink maitinimo kabelį ir ilgintuvą, ar nėra pažeisti arba sudėvėti. Jeigu kabelis įrenginio naudojimo metu liko pažeistas, atjunk jį nuo tiesioginio maitinimo sistemos. NELIESK PAŽEISTO KABELIO PRIEŠ TAI NEATJUNGĘS JO NUO MAĪTINIMO. Nenaudok įrenginio, jeigu kabelis yra pažeistas arba netvarkingas.

Naudojimas

Vejapjovę eksploatuok tik dienos šviesoje arba esant geram dirbtiniam apšvietimui. Netinkamas darbo vietos apšvietimas gali būti nelaimingu įvykių priežastimi.

Venk vejapjovės naudojimo, kai žolė yra šlapia.

Visada jsitikink, kad tavo kojos nuokalnėje stovi patikimai.

Dirbdamas vaikščiok – niekada nebėgiok.

Pjauk žolę eidamas skersai atšlaitės, niekada j viršų arba j apačią. Tokiu atveju įrenginį valdyti yra žymiai lengviau.

Išsaugok ypatingą atsargumą keisdamas pjovimo kryptį atšlaitėje.

Nedirbk su vejapjove ant pernelyg stačių šlaitų.

Atkreipk ypatingą dėmesį traukiant vejapjovę atgal arba j save.

Išjunk įrenginio pjovimo elemento pavarą, jeigu įrenginį reikia pakreipti, stumiant vejapjovę kitais negu veja paviršiais ir kai reikia vejapjovę pergabenti į pjovimo vietą ir atgal.

Nenaudok jrenginio su pažeistais gaubtais arba skydais bei be apsauginiu priemoniu, pvz. pridétu gaubtu ir/arba be žolei surinkti skirtos talpyklos.

Variklj paleisk atsargiai pagal instrukcija, atkreipiant dèmesj i tai, ar pėdos būtų atitinkamai atokiai nuo pjovimo elemento.

Jjungiant variklj nepalenk jrenginio išskyrus situacijas, kai tai yra reikalinga variklio paleidimo tikslu. Tokiu atveju nepalenk jrenginio daugiau negu tai yra būtina ir kilstelėk tik tą jo dalį, kuri yra toli nuo operatoriaus.

Nepaleisk jrenginio stovédamas priešais išmetimo angos. Jeigu jrenginys yra skirtas sąveikauti su žolės surinkimo talpykla, pa- staroji visada, prieš pradedant darbą turi būti sumontuota taisyklingai.

Nelaikyk rankų bei pėdų arti besisukančių elementų. Žiūrėk, kad išmetamoji anga neužsikimštu ir kad visą laiką būtu pralaidi.

Reikia nuolat kontroliuoti žolės surinkimo talpykla, vengti jos perpildymo.

Nenešk jrenginio su jjungtu varikliu.

Išjunk jrenginj ir ištrauk maitinimo laido kištuką iš elektros tinklo rozetės. Isitikink, kad visos judamos jrenginio dalys jau nejuda.

Sustabdyk jrenginj ir pašalink blokavimo mazga. Isitikink, kad visos judamos jrenginio dalys jau nejuda

- kiekvieną kartą, kai nuo jrenginio atsitolini,

- prieš išmetimo angos valymą arba perstūmimą,

- prieš jrenginj tikrinant, valant arba taisant,

- po susidūrimo su svetimu kūnu. Patikrink, ar įrenginys nėra pažeistas ir jeigu tai yra būtina, įrenginį pataisyk prieš jį pakartotinai įjungiant ir eksploatuojant.

Jeigu jrenginys pradeda pernelyg stipriai virpèti – tuojau pat ji patikrink.

- patikrink ar jis néra pažeistas,

- pakeisk arba pataisyk kiekvieną pažeistą elementą,

- patikrink ir prisuk pasilaisvinusias dalis.

Konservavimas ir laikymas

Tam, kad užtikrinti saugų jrenginio funkcionavimą, laikyk tvarkingoje būklėje visas veržles, varžtus ir sraigtus.

Dažnai tikrink žolės surinkimo talpyklą, ar ji nėra pažeista arba susidėvėjusi. Į talpyklos vidų gali būti dideliu greičiu įmesti ašmens sugriebti pašaliniai daiktai. Jie gali talpyklą pažeisti.

Daugelį peilių turinčių įrenginių atveju būk ypatingai atidus, kadangi vieno pjovimo elemento apsisukimas gali sukelti kitų peilių apsisukimą.

Irenginj reguliuojant yra būtinas ypatingas atidumas, kad pirštai nepatektu j tarpą tarp judamu peiliu ir nejudamu irenginio daliu.

Prieš pakartotiną irenginio paleidimą visada padaryk pertrauką, kad jis atauštu.

Aptarnaujant peilius bük atsargus, nežiūrint, kad pavara yra išjungta, nes peiliai dėl inercijos dar kurį laiką gali suktis. Visada, prieš imdamasis tolesnių veiksmų palauk, kol peiliai visiškai sustos.

Saugumui užtikrinti keisk sudėvėtas arba pažeistas dalis naujomis keičiamosiomis dalimis. Tuo tikslu naudok tik originalias keičia-mąsias dalis bei originalius aksesuarus.

Rekomendacijos II klasės įrenginių atžvilgiu

Irenginj reikia maitinti per skirtuminės srovės įtaisą (RCD), su suveikimo srove ne didesne kaip 30 mA.

Su triukšmu ir virpėjimais susijusi rizika

Jrenginys yra suprojektuotas taip, kad galimai didžiausiu laipsniu liktu sumažinta triukšmo ir virpėjimu poveikio rizika naudotojo atžvilgiu. Tačiau visiškas šių pavojų pašalinimas nėra galimas. Papildomai, triukšmo poveikio pavojus liečia taip pat asmenis esančius jrenginio darbo aplinkoje.

Tačiau riziką susijusią su aukščiau minėtais pavojais galima sumažinti vadovaujantis šiais nurodymais:

- gaminj reikia naudoti pagal instrukcijoje aprašytą paskirtį,

- reikia įsitikinti, kad įrenginys yra geroje būklėje ir yra reguliariai konservuojamas,

LT

• naudoti atitinkamus ir gerai išgaląstus pjovimo peilius,
• patikimai laikyti jrenginj už rankenos,
• užplanuoti darbą taip, kad būtų galima daryti dažnas pertraukas.

Likutinė rizika

Net jeigu darbo metu bus taikomos visos saugos rekomendacijos, tai ir taip dar išlieka potenciali traumos patyrimo rizika. Sąryšyje su gaminio konstrukcija ir toliau lieka žemiau nurodyti pavojai:

traumos susijusios su virpėjimais dėl pernelyg ilgai trunkančio darbo su įrenginiu, dėl netinkamu būdu atliekamo darbo, bei dėl darbo su netinkamai konservuojamu įrenginiu.

Taip pat traumos sukeltos netikėtu įrenginio susidūrimu su nepastebėtomis kliūtimis, su išmestais daiktais.

GAMINIO APTARNAVIMAS

Paruošimas darbui

Gaminj reikia išimti iš pakuotės ir pašalinti visus pakuotės elementus. Pakuotę rekomenduojama išsaugoti, nes gali būti reikalinga gaminio transportavimo arba sandėliavimo atveju.

Patikrinti ar jokia gaminio dalis transporto metu nebuvo pažeista, kadangi visi pastebėti pažeidimai, pvz. įtrūkimai arba deformacijos diskvalifikuoja gaminj ir neleidžia jo naudoti tol, kol jis bus visiškai pataisytas arba pažeistos dalys bus pakeistos kokybiškomis.

Rekomenduojama visas dalis išdėlioti ant plokščio ir švaraus pagrindo.

Irenginio montavimo metu reikia dévěti asmeninés apsaugos priemones, tokias kaip apsauginés pirštínés, apsauginius akinius bei apsauginę aprangą.

Dèmesio! Prieš vejapjovės montavimą reikia įsitikinti, kad ji nėra prijungta prie maitinimo šaltinio. Maitinimo kabelis turi būti atjungtas nuo vejapjovės jungiklio.

Apatinę rankenos laikiklio dalį įkišti į esančią prie galinio rato angą ir įtvirtinti sraigtų pagalba (II). Tokią pačią procedūrą atlikti vejapjovės antros korpuso pusės atžvilgiu (III). Viršutinę rankenos laikiklio dalį suderinti su apatinėmis dalimis ir sujungti varžtų ir rankenėlių pagalba. Rankenėles reikia nukreipti į išorinę rankenos laikiklio pusę. Viršutinę rankenos laikiklio dalį sujungti su vidurine dalimi dantytos jungties pagalba, kuri leis reguliuoti rankenos aukštį, rankena turi būti nukreipta į viršų. Laikiklis turi dvi dantytas jungtis iš kiekvienos pusės. Abi jungties puses reikia sujungti su savīmi taip, kad susikibtų dantimis, o po to užfiksuoti poziciją, užspaudžiant svertus iš abiejų laikiklio pusių (IV).

Sverto prispaudimo laipsnji galima reguliuoti ji prisukant (prispaudimo padidinimas) arba ji atsukant (prispaudimo sumažinimas) po atidarymo (V). Svertai turi būti prispausti tokia jėga, kad darbo metu automatiškai neatsidarytų ir kad rankena nepakeistų pozicijos.

Dèmesio! Reikia žiūrėti, kad rankena visada būtų lygiagreti su pagrindu.

ljungiklio kabelj pritvirtinti prie rankenos laikiklio juostinio veržtuvo pagalba (VI). Veržtuvo poziciją parinkti taip, kad kabelis nebūtų įtemptas, bet kad tuo pačiu metu jo nesuveržta dalis pernelyg neatsikištų nuo laikiklio paviršiaus. Darbo metu pernelyg atsikišusi kabelio dalis galėtų užsikabinti už klūties (pvz. krūmų), o tai galėtų kabelį pažeisti ir sukelti elektros smūgio patyrimo pavojų.

Talpyklos rankeną pritvirtinti prie viršutinės talpyklos sienos sraigtų pagalba (VII).

Atversti viršutinį dangtį ir sraigtų su poveržlėmis pagalba pritvirtinti talpyklos elastingos dalies stelažą (VIII). Elastingą talpyklos dalį pritvirtinti prie stelažo ir prie viršutinės talpyklos sienos. Priekinis elastingos dalies kraštas turi apkabas, kurias reikia uždėti ant stelažo (IX). Viršutinis elastingos dalies kraštas turi pastandinimą ir spragtukus, kuriuos reikia pritvirtinti talpyklos viršutinės sienos angose (X).

Sugriebti talpyklą uż rankenos ir pakelti ją, tikrinant ar montażas yra atliktas taisyklingai (XI).

Žolės surinkimo talpyklą pritvirtinti prie vejapjovės korpuso. Pakelti išėjimo angos dangtį, prilaikyti dangtį aukščiausioje viršutinėje pozicijoje ir pritvirtinti talpyklą ant vejapjovės korpuso užpakalinės sienos užkabų (XII). Dangtį nuleisti taip, kad uždengtų angą viršutinėje talpyklos sienoje (XIII).

Talpyklos demontavima reikia atlikti atvirkščia montavimui tvarka.

Vejapjovė su pritvirtinta talpykla yra paruošta darbui.

Žolės pjovimo aukščio nustatymas (XIV)

Vejapjovė turi svertą, kuris leidžia lengvu i greitu būdu žolės pjovimo aukšti pakeisti. Svertą, reikia jį perstumti į šoną iškišant jį iš kreipiamosios lizdo. Po to perstumti jį priekine arba užpakaline kryptimi ir po pageidaujamo aukščio nustatymo, perstumti svertą į šoną, blokuojant šią jo padėti kreipiamosios lizde.

Sverto perstūmimas į vejapjovės priekį sukels žolės pjovimo aukščio padidinimą, o jo perstūmimas priešinga kryptimi – žolės pjovimo aukščio sumažinimą.

Įspėjimas! Jeigu reikės pakeisti žolės pjovimo aukštį darbo metu, visada reikia pirmiau išjungti vejapjovę, palaukti kol peilis sustos, atjungti vejapjovę nuo maitinimo kabelio ir tik tada imtis veiksmų susijusių su žolės pjovimo aukščio keitimu. Atsitiktinis peilio paleidimas žolės pjovimo aukščio keitimo metu gali sukelti rimtus kūno sužalojimus.

LT

Vejapjovės prijungimas prie maitinimo šaltinio

Vejapjovė nėra aprūpinta tradiciniu, prie kabelio pritaisytu kištuku. Kištukas yra standžiai pritvirtintas prie jungiklio, todėl vejapjovę sujungti su elektros tinklo rozete reikia išorinio kabelio pagalba. Dėl vejapjovės darbo būdo, jos atveju visada reikia naudoti kabelius skirtus dirbti išorėje. Maitinimo kabelis turi turėti pavienę rozetę tinkančią sujungimui su vejapjovės kištuku. Kištuko arba rozetės perdirbimas, kad tarpusavyje tiktų yra draudžiamas. Maitinimo kabelio elektriniai parametrai turi atitikti elektrinius parametrus pateiktus įrenginio nominalų duomenų skydelyje. Reikia atkreipti dėmesį į tai, kad maitinimo kabelio gyslų skersmuo priklauso nuo kabelio ilgio. Reikia laikytis žemiau pateiktų rekomendacijų dėl maitinimo kabelio gyslų skersmens ploto:

• 1,0 mm ^2 – kabelio ilgis ne didesnis negu 40 m,
• 1,5 mm ^2 – kabelio ilgis ne didesnis negu 60 m,
• 2,5 mm ^2 – kabelio ilgis ne didesnis negu 100 m.

Pasiruošimo darbui ir paties darbo metu reikia kreipti dėmesį maitinimo kabelio stovį. Maitinimo kabelį būtina saugoti nuo van-dens, drėgmės, alyvos, šilumos šaltinių ir aštrių daiktų. Kabelį išdėstyti ant žemės taip, kad vejapjovės peilių ašmenys negalėtu jo pažeisti. Kabelio perpjovimas gresia elektros smūgiu ir rimtų traumų arba net mirties pasekmėmis. Žiūrėti, kad nejsipainioti į kabelį. Tai gresia pargriuvimu ir galimais rimtais kūno pažeidimais.

Maitinimo kabelio neperkrauti, neleisti, kad kabelis kokioje nors atkarpoje būtų įtemptas. Keičiant vejapjovės darbo vietą, negali-ma traukti už kabelio. Kištuką ir kabelio rozetę visada atjungti ir traukti kabelį laikant rankose kištuką ir rozetę, niekada – kabelį.

Vejapjovės jungiklis turi užkabą, kuris apsaugo maitinimo kabelio rozetę nuo išplėšimo iš jjungiklio kištuko. Reikia paruošti mažd-aug 30 cm ilgio kilpą prie kabelio rozetės, perkišti ją per angą, kurioje yra užkabas ir kilpą užkabinti už jo (XV).

Kabelio rozetę prijungti prie jjungiklio kištuko (XVI).

Atkreipti dėmesį, kad kabelis nebūtų užlaužtas nei įtemptas. Esant reikalui atjungti kabelį nuo kištuko, pailginti kilpą ir vėl kabelį prijungti prie kištuko.

Vejapjovės paleidimas ir sustabdymas

Vejapjovę pastatyti ant plokšćio, lygaus ir kieto pavirśiaus. Isitikinti, kad po vejapjove néra jokių kliūčių su kuriomis ašmuo galėtų susidurti. Isitikinti, kad irenginį paleidžiant, maitinimo kabelis nesusilies su peilio ašmenimis.

Jungiklis yra aprūpintas blokuote, kuri jungiklio atsitiktinio nuspaudimo atveju užkerta kelią jrenginio jjungimui. Jjungiklio atblo-kavimo tikslu reikia nuspausti blokuotės mygtuką (XVII), o po to jungiklio svertą pritraukti prie rankenos. To pasekmėje ašmenys pradės suktis. Atleisti jungiklio blokuotės mygtuką ir sugriebti abiem rankomis rankeną (XVII).

Nustojus spausti ijungiklio svertą vejapjovės darbas bus sustabdytas. Ašmuo dar per kurį laiką gali suktis.

Darbas su vejapjove

Prieš pradedant darba, reikia paruošti žolės pjovimo vietą. Reikia patikrinti, ar žolės pjovimo vietoje nėra jokių kliudančių daiktų, kurie susidūrę su ašmenims galėtų pažeisti vejapjovę arba būti išsviesti į aplinką ir sukelti pavojų operatoriui ir pašaliniams asmenims.

Patikrinti ar darbo vietoje néra jokių elektrinių kabelių, kurie galėtų būti vejapjovės ašmenį perpjauti. Elektrinio kabelio pažeidimas sukelia elektros smūgio patyrimo pavoju ir galimomis labai rimtomis pasekmėmis, įskaitant mirtinus įvykius.

Reikia jsitikinti, kad darbo vietoje nebus jokių pašalinių asmenų arba naminių gyvulių. Tuo atveju jeigu tokie asmenys prisiartins darbo metu, reikia visų pirma tuojau pat sustabdyti vejapjovę ir po to įspėti pašalinius asmenis apie gresiantį pavojų.

Patikrinti ketinamos pjauti žolės stiebelių ilgį ir nustatyti žolės pjovimo aukštį. Niekada nepjauti daugiau negu 1/3 žolės ilgio. Jeigu žolė yra labai aukšta, reikia ją pjauti etapais. Žolės pjovimą reikia reguliariai kartoti, žiūrint, kad žolės aukštis neviršytų vejapjovės galimybių.

Niekada nepjauti šlapios žolės. Šlapia žolė turi polinkį prilipti prie vidinių gaminio sienelių ir sutrikdo jos kaupimąsi žolės surinkimo talpykloje. Be to šlapia žolė gali būti operatoriaus paslydimo ir pargriuvimo priežastimi.

Prieš pradedant vejapjovę eksploatuoti, reikia visus jos elementus patikrinti. Pastebėjus gaminio pažeidimus, nepradėti įrenginio naudoti, kol pažeisti arba ydingi elementai nebus pataisyti arba pakeisti naujais. Patikrinti ventiliacinių angų pralaidumą. Esant reikalui, reikia angas nuvalyti minkšto šepečio arba teptuko pagalba. Vejapjovės ventiliacinių angų valymui negalima vartoti aštrių arba metalinių įrankių.

Reikia taip patikrinti susukamus sujungimus – ar nepasilaisvino. Jeigu pasilaisvino, tai juos prisukti.

Patikrinti ar rankenos yra švarios, nesuteptos tepalu ir kitokiais teršalais. Jeigu reikia – nuvalyti jas minkštu skudurėliu.

Darbo metu reikia daryti reguliarias pertraukas, kad nepersidirbti ir pernelyg nenuvargti. Tai leis geriau kontroliuoti gaminj ir sumažinti nelaimingo jvykio rizika.

Dėmesio! Darbo metu vejapjovę reikia stumti nuo savęs, niekada netraukti i save. Vejapjovės traukimo i save atveju, operatorius eina atbulas ir nekontroliuoja už jo nugaros esančios aplinkos. Be to, traukiant vejapjovę atbuline kryptimi, galima užvažiuoti ant maitinimo kabelio, ko pasekmėje ašmuo gali ji sužaloti.

Vejapjovę reikia stumti visada einant mažu greičiu, niekada nebėgti. Tai užtikrins geresnį vejapjovės kontroliavimą ir sutrumpins reakcijos laiką netikėtu įvykių atveju.

Žolės pjovimo metu reikia judėti eilutėmis (XVIII). Eilutės turėtų būti vienodo pločio ir kiek užeiti viena ant kitos taip, kad jokia vieta nebūtų praleista. Ypatingas atsargumas yra būtinas keičiant judėjimo kryptį.

Pjovimą reikia pradėti iš elektros prijungimo pusės. Tai sumažins užvažiavimo ant kabelio rizika.

Pjaunant žolę arti gėlių klombų, reikia juos apvažiuoti.

LT

Darbo metu reikia regulariai tuštinti nupjautos žolės talpyklą.

Užbaigus darbą reikia vejapjovę išjungti, palaukti kol ašmuo nestos suktis, o po to atjungti maitinimo kabelį ir palaukti, kad veja-pjovė atauštų, po to atlikti jos konservavimą.

Dėmesio! Jeigu darbo metu įvyks vejapjovės susidūrimas su svetimu objektu, reikia vejapjovę tuojau pat išjungti, palaukti kol ašmenys nestos suktis, o po to atjungti maitinimo kabelį ir palaukti, kad vejapjovė atauštų. Po to patikrinti, ar vejapjovė nėra pažeista. Pastebėjus pažeidimus, tolesnis darbas prieš jų pašalinimą yra draudžiamas. Pernelyg didelės vibracijos darbo metu gali būti vejapjovės pažeidimo pasekmė. Tokiu atveju darbą reikia nutraukti, atjungti maitinimo kabelį ir įrenginį atidžiai patikrinti.

GAMINIO KONSERVACIJA

Dèmesio! Kiekvieną kartą, prieš pradedant vejapjovę konservuoti, visų pirma reikia įsitikinti, kad gaminys yra atjungtas nuo maitinimo. Maitinimo kabelis turi būti atjungtas nuo vejapjovės.

Visų konservavimo darbų metu visada reikia mūvėti apsaugines pirštines.

Jeigu kokia nors konservavimo operacija nėra instrukcijoje aprašyta, tai reiškia, kad ji turi būti atlikta autorizuotoje gamintojo serviso dirbtuvėje.

Gaminj reikia valyti po kiekvieno panaudojimo. Žolės likučius reikia pašalinti minkšto šepečio, teptuko arba skudurėlio pagalba. Išvalyti vejapjovės ventiliacines angas, užtikrinti jų pralaidumą.

Sunkiau pašalinamus suteršimus galima pašalinti suslėgto oro srautu, kurio slėgis neviršija 0,3 MPa.

Gaminio valymui niekada nenaudoti chemikalų, alkaloidų, abrazyvinių medžiagų arba agresyvių detergentų. Gaminio negalima valyti vandens srautu arba nardinant jį j vandenį.

Patikrinti vejapjovės ašmens susidėvėjimą bei jo pažeidimus. Jeigu bus pastebėtas pernelyg didelis susidėvėjimas arba pažeidi-mai, reikia ašmenį pakeisti nauju.

Ydinga ašmenj visada reikia pakeisti originaliu to paties tipo ašmeniu, koks buvo panaudotas šios vejapjovės gamybai. Tik originalių keičiamųjų dalių panaudojimas leidžia užtikrinti gaminio saugumą. Ašmens keitimą privalo atlikti įgudęs naudotojas. Abejonių atveju reikia susikontaktuoti su autorizuotu gamintojo servisu.

Rakto pagalba reikia atsukti (priešinga laikrodžio rodyklių sukimosi kryptimi) ašmenį įtvirtinantį varžtą (XIX) ir jį išmontuoti kartu su poveržle.

Seną ašmenį pašalinti. Esant reikalui reikia nuvalyti ašmens įtvirtinimą. Sumontuoti naują ašmenį atkreipiant dėmesį į ašmens kryptį. Rodyklė rodanti ašmens apsisukimų kryptį turi sutapti su variklio sukimosi kryptimi.

Ašmenj įtvirtinti prisukant varžta (pagal laikrodžio rodyklių sukimosi kryptį) su sukimo momentu 55-60 Nm.

Po kiekvieno vejapjovės panaudojimo ir ašmens nuvalymo, pjovimo briaunas reikia padengti plonu lengvos mašininės alyvos sluoksniu. Tai apribos koroziją ir prailgins ašmens gyvybingumą.

Ašmenj reikia pakeisti kas du metus arba kas 50 darbo valandy.

Po kiekvieno atlikto darbo reikia išmontuoti nupjautos žolės talpyklą ir ją ištuštinti. Talpyklą galima valyti drungno vandens su muilu pagalba. Po jos išvalymo palikti ją darbinėje pozicijoje iki visiško išdžiūvimo.

Jeigu bus pažeistas vidinis kabelis jungiantis gaminio jjungiklj su varikliu, reikia jj pakeisti autorizuotame gamintojo servise. Kabelis negali būti taisomas, reikia jj pakeisti nauju. Darbas su pažeistu kabeliu yra draudžiamas.

GAMINIO SANDÉLIAVIMAS IR TRANSPORTAS

Dèmesio! Visada, prieš sandėliavimą arba transportą gamini atjungti nuo maitinimo šaltinio. Nuvalyti pagal instrukcijos nurodymus.

Sandėliuoti tamsiose, sausose, be šerkšno ir gerai ventiliuojamose patalpose. Sandėliavimo patalpa turi būti vaikams neprieinama. Gaminį reikia laikyti temperatūrų diapazone tarp 10 ir 30 °C. Rekomenduojama gaminį sandėliuoti, laikant jį gamyklinėje pakuotėje arba kitokiame nuo dulkių apsaugančiame įpakavime.

Prieš gaminj transportuojant reikia nustatyti aukščiausią pjovimo aukštį. Gaminį transportuoti sugriebus jį už laikiklių. Transporto metu gaminį saugoti nuo sutrenkimų bei stiprių vibracijų. Transportavimo metu gaminys turi būti taip pat apsaugotas nuo nusly-dimo arba nuvirtimo.
