Typ produktu	Karta sieciowa Gigabit Ethernet PCI Express
Marka	D-Link
Model	DGE528T
Interfejs	PCI Express 1.1
Przepustowość danych	10/100/1000 Mbit/s
Wymiary	120 x 80 x 22 mm
Waga	50 g
Zasilanie	Przez magistralę PCI Express
Obsługiwane systemy operacyjne	Windows 8/7/Vista/XP, Mac OS X 10.6-10.8, Linux kernel 2.6.14+
Główne funkcje	Łączność Gigabit Ethernet, obsługa Jumbo Frame, VLAN, Wake-on-LAN, kontrola przepływu
Wskaźniki LED	1 dioda prędkości (stałe zielone = 1 Gbit/s, wyłączone = 10/100), 1 dioda połączenia/aktywności (stałe zielone = połączenie, migające = aktywność)
Temperatura pracy	0 °C do 40 °C
Wilgotność pracy	10% do 90% bez kondensacji
Zgodność	IEEE 802.3, 802.3u, 802.3ab
Konserwacja i czyszczenie	Czyścić suchą, miękką szmatką. Nie używać płynnych ani ściernych środków czyszczących.
Bezpieczeństwo	Brak wbudowanych funkcji bezpieczeństwa. Bezpieczeństwo zależy od sieci.
Części zamienne i naprawialność	Nienaprawialny przez użytkownika. Brak dostępnych części zamiennych.
Zawartość opakowania	Karta DGE528T, płyta CD z instalacją, szybki przewodnik instalacji
Gwarancja	Ograniczona gwarancja 3 lata

Często zadawane pytania - DGE528T D-LINK

Jak zainstalować kartę D-Link DGE528T?

Najpierw zainstaluj sterowniki z dołączonej płyty CD (dla Windows postępuj zgodnie z kreatorem). Następnie włóż kartę do wolnego gniazda PCI Express w komputerze. Podłącz kabel Ethernet do portu karty i do sieci. Zielona dioda powinna się zaświecić, wskazując aktywne połączenie.

Z jakimi systemami operacyjnymi jest zgodny DGE528T?

DGE528T jest zgodny z Windows 8, 7, Vista, XP (Service Pack 3), Mac OS X 10.6 do 10.8 oraz Linux kernel 2.6.14 lub nowszym.

Co zrobić, jeśli dioda połączenia nie świeci?

Sprawdź, czy kabel Ethernet jest dobrze podłączony z obu stron, czy przełącznik lub router jest włączony oraz czy karta jest prawidłowo włożona w gniazdo PCI Express. Spróbuj użyć innego kabla lub portu sieciowego.

Czy DGE528T obsługuje Wake-on-LAN?

Tak, DGE528T obsługuje funkcję Wake-on-LAN. Należy ją włączyć w ustawieniach sterownika i odpowiednio skonfigurować BIOS komputera.

Jak zaktualizować sterowniki DGE528T?

Pobierz najnowszą wersję sterownika ze strony pomocy technicznej D-Link (dlink.com/support). W systemie Windows użyj Menedżera urządzeń, aby ręcznie zaktualizować sterownik, wskazując pobrany folder.

Czy DGE528T jest kompatybilny z sieciami 10/100 Mbit/s?

Tak, jest wstecznie kompatybilny z sieciami 10 i 100 Mbit/s. Dioda prędkości pozostaje wyłączona dla połączenia 10/100 Mbit/s, a świeci na zielono dla połączenia 1 Gbit/s.

Czy mogę używać DGE528T w systemie Mac?

Tak, DGE528T jest zgodny z Mac OS X 10.6 do 10.8. Sterowniki znajdują się na dołączonej płycie CD. W przypadku nowszych wersji sprawdź zgodność na stronie D-Link.

Czy DGE528T obsługuje Jumbo Frames?

Tak, DGE528T obsługuje Jumbo Frames (pakiety do 9 KB). Należy włączyć tę opcję w zaawansowanych właściwościach sterownika w systemie Windows.

Co zrobić, jeśli mój komputer nie wykrywa karty DGE528T?

Upewnij się, że karta jest dobrze włożona w gniazdo PCI Express. Uruchom ponownie komputer i sprawdź w Menedżerze urządzeń, czy karta pojawia się bez wykrzyknika. Jeśli nie, spróbuj innego gniazda PCI Express.

Jak wyczyścić kartę DGE528T?

Odłącz komputer i wyjmij kartę. Użyj miękkiej, suchej szmatki do delikatnego przetarcia powierzchni. Unikaj płynów i chemikaliów. W razie potrzeby wyczyść złote styki miękką gumką.

INSTRUKCJA OBSŁUGI DGE528T D-LINK

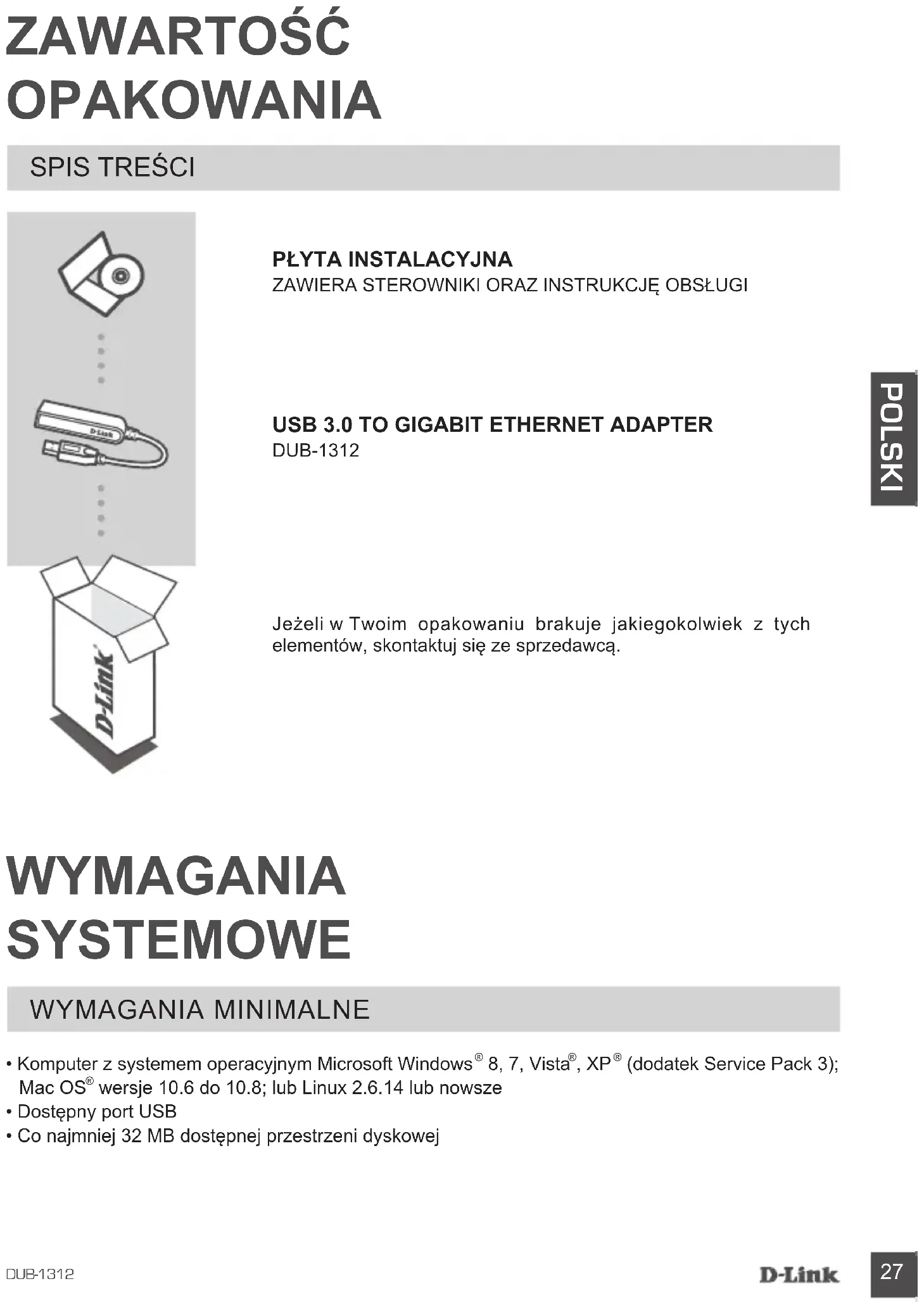

Jeżeli w Twoim opakowaniu brakuje jakiegokolwiek z tych elementów, skontaktuj są ze sprzemawca.

WYMAGANIA

SYSTEMOWE

WYMAGANIA MINIMALNE

• Komputer z systemem operacyjnym Microsoft Windows® 8, 7, Vista®, XP® (dodatek Service Pack 3); Mac OS® wersje 10.6 do 10.8; lub Linux 2.6.14 lub nowsze
• Dostepy port USB
  Co najmniej 32 MB dostepnej przyestrzeni dyskowej

INSTALLACJA PRODUKTU

INSTALACJA STEROWNIKÓW

Proces instalacji sterowników w systemach Windows 8, 7, Vista i XP. Instrukcje dotyczne instalacji DUB-1312 w systemie Mac Linux znajduja sie w podręczniku uzytkownika DUB-1312 na dołaczonej plycie instalacynej CD.

Windows 8, 7, Vista i XP

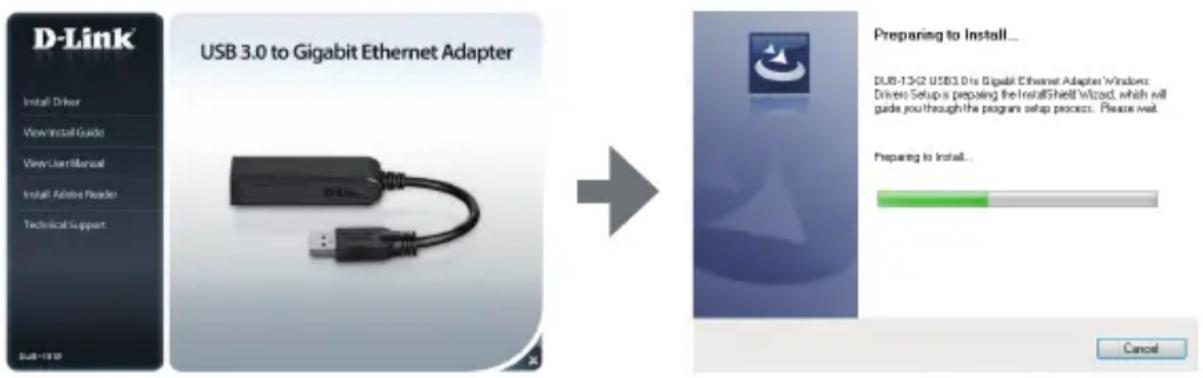

Etap 1:

Prosze wlozyc płyte instalacyjna do napedu CD. Pojawi sie ekran menu DUB-1312 interfejsu uzytkownika. Kliknij Instaluj, aby Rozpoczac instalacja sterownikia DUB-1312. Wyswietli sie kreator InstallShield, ktory zakończy proces instalacji.

Uwaga: Jesli interfejs uzytkownika sie nie uruchomi, z folderu Autorun (Automatyczne uruchamianie) na płycie CD umieszczonej w staci dysków sąȩ ręcznia uruchomici plik instalacji (Install).

Uwaga: w przypadku systemów Windows Vista/XP: Sterownik nie zostal podpisany cyfrowdla systemów Windows Vista i Windows XP. W przypadku otrzymania powiadomienia dotyczęgostanu WHQL sterownik sązy wybrać Kontynuuj mimo to, aby zainstalowej sterownik. W przypadku 64-bitowych systemów sązy wyłączy fungcję WHQL, aby zainstalowej sterownik.

Etap 2:

Po zakończeniu instalacji sterownika przyjeź do "INSTALACJA SPRZETU" na stronie 29.

INSTALLACJA PRODUKTU

INSTALACJA SPRZETU

Etap 1:

Podlacz kabel USB DUB-1312 do dostepné portu USB na komputerze. W miäre möglichość naleź korzystaec z portu USB 3.0 wCEE uzyskania najwększej szybkosci transferu.

Etap 2:

Podlacz kabel Ethernet do portu Ethernet w urzadzeniu DUB-1312.

Etap 3:

Podlacz druga końcowej kabla Ethernet do przy.§acznika sieciowego, huba lub do routera.

Etap 4:

System Windows wykryje nowy sprzęt i upomni są o sterownik.

Dla systemu Windows 7 i Vista:

Instalacja sterowników uruchomi są automatycznie.

Dla systemu Windows XP:

Pojawi są okno Kreatora znajdowania nowego sprețu. Zaznacz Tak, tylko tym razem i kliknio Dalej, aby kontynuowej.

Na kolejnym ekranie wybierz opcje automatycznej instalacji oprogramwomania i kliknij

Dalej, aby kontynuowej. Instalacja sterownikka Rozpocznych sie wtedy automatycznie.

INSTALACJA ZAKONCZONA

Po zakończeni instalacji DUB-1312 dioda LINK LED zaćnie swiecie zielonym ciąglym swiatlem, wskazujac na prawidłowe fizyczne połaczenia między DUB-1312 a siecia;;będzie blyska podczas wysylania lub otrzymywania danych. Dioda szybkość połaczenia (Connection Speed) zaćnie swiecie stały swiatlem, wskazujac na połaczenia gigabitowe; przy połaczeniu 10/100 Mb/s dioda nie bedzie są swiecie. JešliNie swieci sieźadna dioda LED, moze to swiadczyc o problemie zo polacznien fizycznym. Sprawdz podlaczenia przyzewodów między DUB-1312, komputerem a siecia. Sprawdz,czy przytelacznik sieciowy, hub i router są podlaczone do zasilania.

Numer Wskazanie Stan Opis
1 Szybkosci połaczenia	Ciągly Dosteepone połaczenia 1 Gb/s
	Wyl. Dosteepone połaczenia 10/100 Mb/s
2 Link/ACT	Ciągle światło Dosteepone połaczenia aktywne
	Błyska Przesypane/odzierane dane

POMOC TECHNICZNA

dlink.com/support

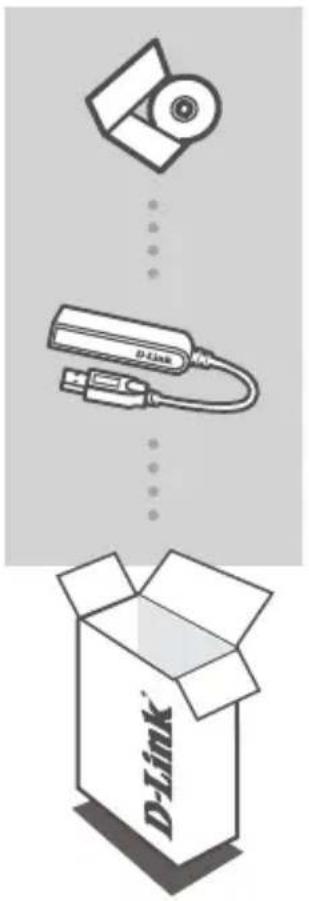

OBSAH BALENÍ
