Producttype	Gigabit Ethernet PCI Express netwerkadapter
Merk	D-Link
Model	DGE528T
Interface	PCI Express 1.1
Gegevenssnelheid	10/100/1000 Mbit/s
Afmetingen	120 x 80 x 22 mm
Gewicht	50 g
Voeding	Via de PCI Express-bus
Ondersteunde besturingssystemen	Windows 8/7/Vista/XP, Mac OS X 10.6-10.8, Linux kernel 2.6.14+
Belangrijkste functies	Gigabit Ethernet-connectiviteit, ondersteuning voor Jumbo Frames, VLAN, Wake-on-LAN, stroomregeling
LED-indicatoren	1 snelheids-LED (groen continu = 1 Gbit/s, uit = 10/100), 1 link/activiteit-LED (groen continu = verbinding, knipperend = activiteit)
Bedrijfstemperatuur	0 °C tot 40 °C
Bedrijfsvochtigheid	10% tot 90% zonder condensatie
Conformiteit	IEEE 802.3, 802.3u, 802.3ab
Onderhoud en reiniging	Reinig met een droge, zachte doek. Gebruik geen vloeibare of schurende producten.
Veiligheid	Geen ingebouwde beveiligingsfuncties. De beveiliging is afhankelijk van het netwerk.
Onderdelen en repareerbaarheid	Niet door de gebruiker te repareren. Geen reserveonderdelen beschikbaar.
Inhoud van de doos	DGE528T-adapter, installatie-cd, snelle installatiegids
Garantie	Beperkte garantie van 3 jaar

Veelgestelde vragen - DGE528T D-LINK

Hoe installeer ik de D-Link DGE528T-adapter?

Installeer eerst de stuurprogramma's vanaf de meegeleverde cd (volg voor Windows de wizard). Plaats vervolgens de kaart in een vrije PCI Express-sleuf van uw computer. Sluit de Ethernet-kabel aan op de poort van de kaart en op uw netwerk. Het groene lampje moet gaan branden om een actieve verbinding aan te geven.

Welke besturingssystemen zijn compatibel met de DGE528T?

De DGE528T is compatibel met Windows 8, 7, Vista, XP (Service Pack 3), Mac OS X 10.6 tot 10.8 en Linux kernel 2.6.14 of hoger.

Wat te doen als het linklampje niet brandt?

Controleer of de Ethernet-kabel aan beide zijden goed is aangesloten, of de switch of router is ingeschakeld en of de kaart correct in de PCI Express-sleuf is geplaatst. Probeer een andere kabel of netwerkpoort.

Ondersteunt de DGE528T Wake-on-LAN?

Ja, de DGE528T ondersteunt de Wake-on-LAN-functie. U moet dit inschakelen in de stuurprogramma-instellingen en het BIOS van uw computer dienovereenkomstig configureren.

Hoe kan ik de stuurprogramma's van de DGE528T bijwerken?

Download de nieuwste versie van het stuurprogramma van de D-Link-supportwebsite (dlink.com/support). Gebruik onder Windows Apparaatbeheer om het stuurprogramma handmatig bij te werken door naar de gedownloade map te verwijzen.

Is de DGE528T compatibel met 10/100 Mbit/s-netwerken?

Ja, hij is achterwaarts compatibel met 10 en 100 Mbit/s-netwerken. Het snelheidslampje blijft uit voor een 10/100 Mbit/s-verbinding en brandt groen voor een 1 Gbit/s-verbinding.

Kan ik de DGE528T gebruiken op een Mac-systeem?

Ja, de DGE528T is compatibel met Mac OS X 10.6 tot 10.8. De stuurprogramma's staan op de meegeleverde cd. Voor nieuwere versies controleert u de compatibiliteit op de D-Link-website.

Ondersteunt de DGE528T Jumbo Frames?

Ja, de DGE528T ondersteunt Jumbo Frames (pakketten tot 9 KB). U moet deze optie inschakelen in de geavanceerde eigenschappen van het stuurprogramma onder Windows.

Wat te doen als mijn computer de DGE528T-kaart niet herkent?

Zorg ervoor dat de kaart goed in de PCI Express-sleuf is gedrukt. Start de computer opnieuw op en controleer in Apparaatbeheer of de kaart verschijnt zonder uitroepteken. Zo niet, probeer dan een andere PCI Express-sleuf.

Hoe reinig ik de DGE528T-adapter?

Koppel de computer los en verwijder de kaart. Gebruik een zachte, droge doek om het oppervlak voorzichtig af te vegen. Vermijd vloeistoffen of chemicaliën. Reinig de gouden contacten indien nodig met een zachte gum.

GEBRUIKSAANWIJZING DGE528T D-LINK

Neem contact op met uw verkoper wonneer items uit uw verpakking ontbreken.

SYSTEMEEMVEREISTEN

MINIMALE VEREISTEN

• Computer met Microsoft Windows® 8, 7, Vista®, XP® (Service Pack 3); Mac OS® 10.6 to 10.8; of Linux kernel 2.6.14 of hoger
• Beschikbare USB-poort
• Minstens 32 MB beschikbare schijfruimte

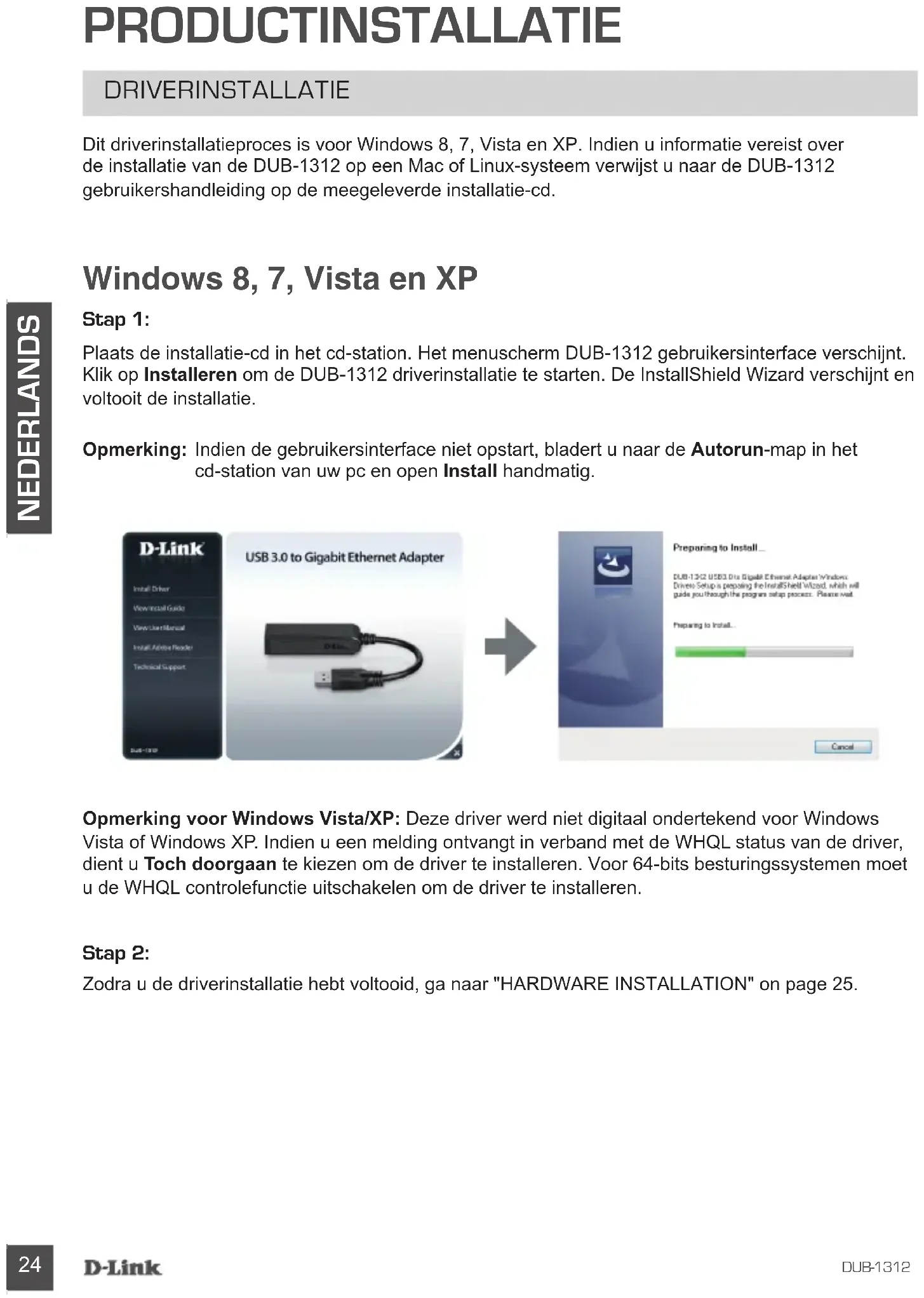

PRODUCTINSTALLATIE

DRIVERINSTALLATIE

Dit driverinstallatieproces is voor Windows 8, 7, Vista en XP. Indien u informatatie vereist over de installment van de DUB-1312 op een Mac of Linux-system verwijst u maar de DUB-1312 gebruikershandleiding op de meegeleverde installment-cd.

Windows 8, 7, Vista en XP

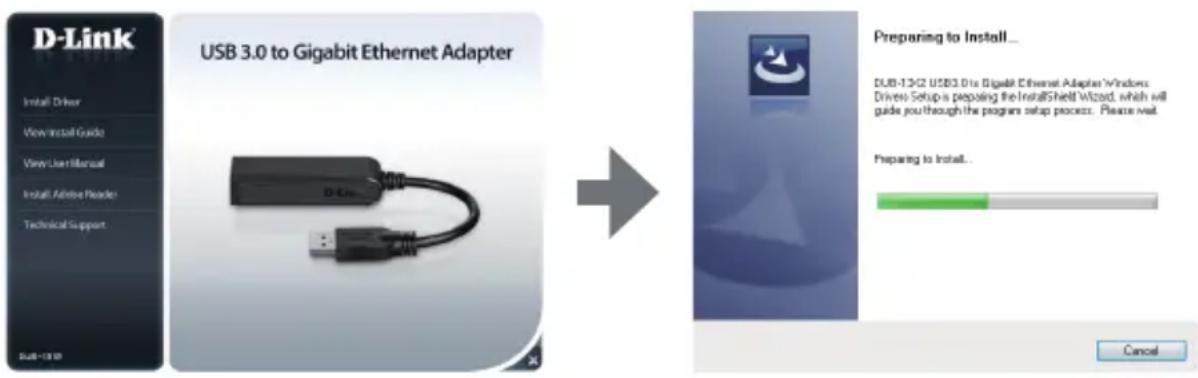

Stap 1:

Plaats de installmentie-cd in het cd-station. Het menuschem DUB-1312 gekruikersinterface verschijnt. Klik op Installeren om de DUB-1312 driverinstallatie te starten. De InstallShield Wizard verschijnt en voltooit de installmentie.

Opmerking: Indien de gebruikersinterface Niet opstart, bladert u maar de Autorun-map in het cd-station van uw pc en open Install handmatig.

Opmerking voor Windows Vista/XP: Deze driver werd Niet digitaal ondertekend voor Windows Vista of Windows XP. Indien u een melding ontvangt in verband met de WHQL status van de driver, dient u Toch doorgaan te kiezen om de driver te installereren. Voor 64-bits besturingsystemen要去 de WHQL controfungtie uitschakelen om de driver te installereren.

Stap 2:

Zodra u de driverinstallatie hebt voltooid, ga waar "HARDWARE INSTALLATION" on page 25.

PRODUCTINSTALLATIE

HARDWARE-INSTALLATIE

Stap 1:

Steek de USB-kabel van de DUB-1312 in een beschikbare USB-poort op uw computer. Indien beschikbaar dient u een USB 3.0-poort te gebruiken om de snelst möglichke transfersnelheden te bereiken.

Stap 2:

Bevestig een Ethernet-kabel aan de Ethernet-poort op de DUB-1312.

Stap 3:

Bevestig het andere uiteinde van de Ethernet-kabel aan uw netwerkswitch, hub of router.

Stap 4:

Windows detecteert de nouvelle hardware en vraagt u om de drivers.

Voor Windows 7 en Vista:

De installment van de driversoftware start automatisch.

Voor Windows XP:

De Wizard 'Nieuwe hardware gezonden' verschijnt. Selecteer Ja, alleen deze keer en klik op Volgende om verder te gaan.

In het volgende scherm kiest u de optie om de software automatisch te installereren en klik op

Volgende om verderte gaan.De installment van de driversoftware start automatisch.

INSTALLATIE VOLTOOID

Wanner de installmentie van de DUB-1312 voltooid is, dient het LINK-lampje constant groen te branden, wat wijst op een goede fysieme verbinding tussen de DUB-1312 en het netwerk, en deze knippert wanner de data ward verstuurd of ontvangen. Het verbindingsnelheid-lampje brandt constant om een Gigabit-verbinding aan te duiden of brandt Niet om een 10/100 Mbps-verbinding aan te duiden. Wanner beiden LED's Niet branden, is er möglichk een probleem met de fysieme verbinding. Controller de kabels tussen uw DUB-1312, de computer en het netwerk. Controller of uw netwerkswitch, hub, of router is ingeschakeld.

Nummer Indicatie Status Beschrijvjing
1 Verbindungssnelheid	Constant 1 Gbps-verbinding aanwezig
	Uit 10/100	Mbps-verbinding aanwezig
2 Link/ACT		Constant Er bestaat een actieve verbinding
		Knipperend Data waerts doorgestuurd/ontvangen
