Typ produktu	Gigabit Ethernet PCI Express síťový adaptér
Značka	D-Link
Model	DGE528T
Rozhraní	PCI Express 1.1
Rychlost přenosu dat	10/100/1000 Mbit/s
Rozměry	120 x 80 x 22 mm
Hmotnost	50 g
Napájení	Přes sběrnici PCI Express
Podporované operační systémy	Windows 8/7/Vista/XP, Mac OS X 10.6-10.8, Linux kernel 2.6.14+
Hlavní funkce	Gigabit Ethernet připojení, podpora Jumbo Frame, VLAN, Wake-on-LAN, řízení toku
LED indikátory	1 LED rychlosti (zelená svítí = 1 Gbit/s, zhasnuto = 10/100), 1 LED spojení/aktivity (zelená svítí = spojení, bliká = aktivita)
Provozní teplota	0 °C až 40 °C
Provozní vlhkost	10% až 90% bez kondenzace
Shoda	IEEE 802.3, 802.3u, 802.3ab
Údržba a čištění	Čistěte suchým a jemným hadříkem. Nepoužívejte tekuté nebo abrazivní prostředky.
Bezpečnost	Žádná vestavěná bezpečnostní funkce. Bezpečnost závisí na síti.
Náhradní díly a opravitelnost	Neopravitelné uživatelem. Žádné náhradní díly nejsou k dispozici.
Obsah balení	Adaptér DGE528T, instalační CD, rychlý průvodce instalací
Záruka	Omezená záruka 3 roky

Často kladené otázky - DGE528T D-LINK

Jak nainstalovat adaptér D-Link DGE528T?

Nejprve nainstalujte ovladače z přiloženého CD (pro Windows postupujte podle průvodce). Poté vložte kartu do volného slotu PCI Express v počítači. Připojte ethernetový kabel k portu karty a k vaší síti. Měla by se rozsvítit zelená kontrolka indikující aktivní připojení.

Které operační systémy jsou kompatibilní s DGE528T?

DGE528T je kompatibilní s Windows 8, 7, Vista, XP (Service Pack 3), Mac OS X 10.6 až 10.8 a Linux kernel 2.6.14 nebo novějším.

Co dělat, když se nerozsvítí kontrolka spojení?

Zkontrolujte, zda je ethernetový kabel správně zapojený na obou stranách, zda je přepínač nebo router zapnutý a zda je karta správně zasunuta do slotu PCI Express. Zkuste jiný kabel nebo síťový port.

Podporuje DGE528T Wake-on-LAN?

Ano, DGE528T podporuje funkci Wake-on-LAN. Musíte ji aktivovat v nastavení ovladače a odpovídajícím způsobem nakonfigurovat BIOS počítače.

Jak aktualizovat ovladače DGE528T?

Stáhněte si nejnovější verzi ovladače z webu podpory D-Link (dlink.com/support). V systému Windows použijte Správce zařízení k ruční aktualizaci ovladače a zamiřte do složky staženého souboru.

Je DGE528T kompatibilní se sítěmi 10/100 Mbit/s?

Ano, je zpětně kompatibilní se sítěmi 10 a 100 Mbit/s. Kontrolka rychlosti zůstává zhasnutá pro připojení 10/100 Mbit/s a rozsvítí se zeleně pro připojení 1 Gbit/s.

Mohu použít DGE528T na systému Mac?

Ano, DGE528T je kompatibilní s Mac OS X 10.6 až 10.8. Ovladače jsou na přiloženém CD. Pro novější verze zkontrolujte kompatibilitu na webu D-Link.

Podporuje DGE528T Jumbo Frames?

Ano, DGE528T podporuje Jumbo Frames (pakety až 9 KB). Tuto možnost musíte aktivovat v rozšířených vlastnostech ovladače v systému Windows.

Co dělat, když můj počítač nerozpozná kartu DGE528T?

Ujistěte se, že je karta řádně zasunuta do slotu PCI Express. Restartujte počítač a ve Správci zařízení zkontrolujte, zda se karta zobrazuje bez vykřičníku. Pokud ne, zkuste jiný slot PCI Express.

Jak vyčistit adaptér DGE528T?

Odpojte počítač a vyjměte kartu. Použijte měkký a suchý hadřík k jemnému otření povrchu. Vyhněte se jakýmkoli kapalinám nebo chemikáliím. V případě potřeby očistěte zlaté kontakty měkkou gumou.

NÁVOD K OBSLUZE DGE528T D-LINK

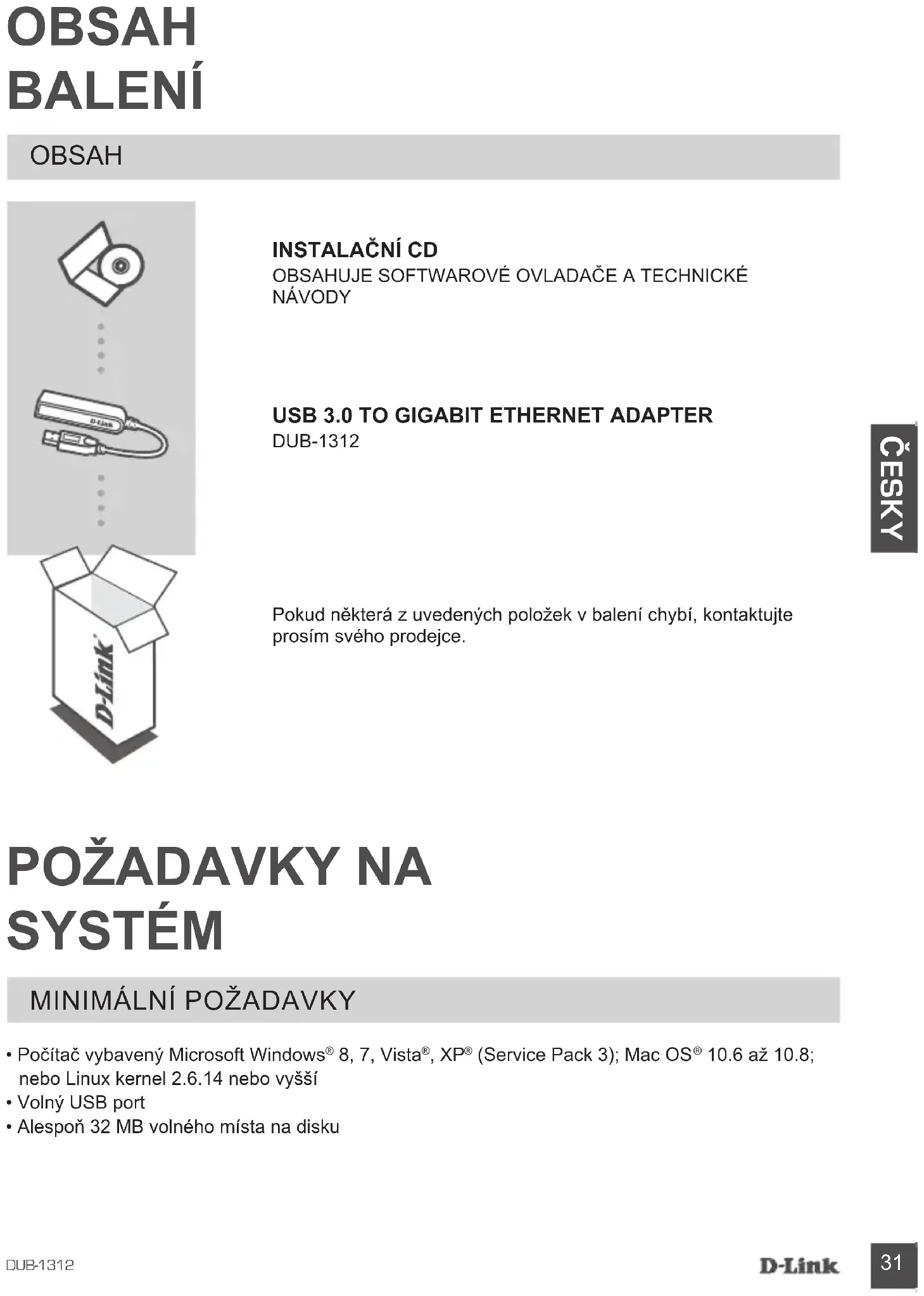

Pokud některá z uvedenych položek v baleni chybí, kontaktujte prosím svého prodejce.

POZADAVKY NA SYSTEM

MINIMÁLNI POŽADAVKY

• Pocitač vybavený Microsoft Windows® 8, 7, Vista®, XP® (Service Pack 3); Mac OS® 10.6 až 10.8; nebo Linux kernel 2.6.14 nebo vyší
• Volny USB port
  Alespon 32 MB volného mista na disku

NASTAVENÍ VYROBKA

INSTALLACE OVLADACE

Proces instalace ovladace je pro Windows 8, 7, Vista a XP. Pokyny k instalaciDUB-1312 v operacnim systemu Macintosh nebo Linux najdete v uživatelské príručce DUB-1312 nebo na instalacñím CD.

Windows 8, 7, Vista a XP

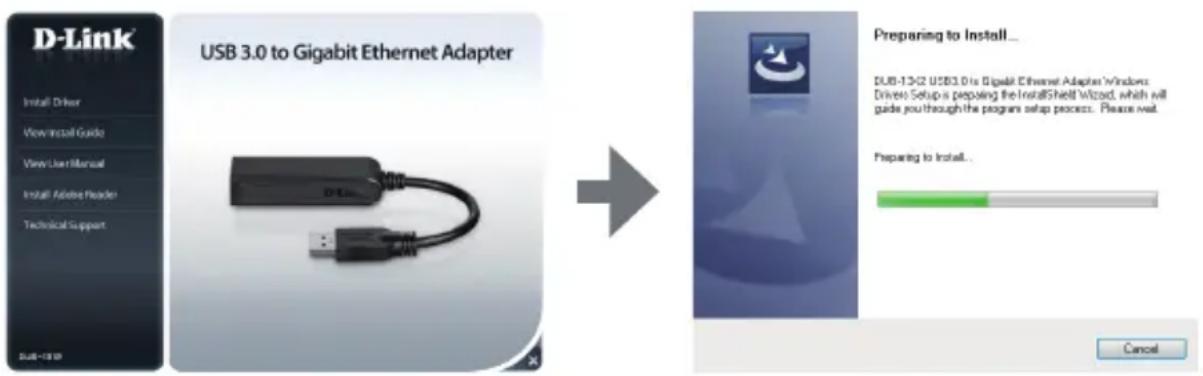

Krok 1:

Vložte instalacni CD do Jednotky CD. Obrazovka s nabídkou uživatelského rozhraní adaptéru DUB-1312 se zobráži. Kliknutím na možnost Instalovat spustte instalaci ovladáčú pro DUB-1312. Zobráží se průvodce InstallShield, který dokoně instalaci.

Poznámka: Pokud se uživatské rozhrani nespustí, prejdete do složky Autorun na Jednotce CD vašeho počitace a zahajte instalaci ručné.

Poznámka pro Windows Vista/XP: Ovladač nebyl digitálně godepsán pro Windows Vista neb Windows XP. Pokud obdržíte oznáméní týkajíci se stavu WHQL ovladače, musité vybrat ŠestrepoPokračovat, abyste dokončili instalaci ovladače. Pro 64bitové operacné systémy musité vypnout funkci kontroly WHQL, aby bylo możné nainstalovat ovladač.

Krok 2:

Po dokončeni instalace ovladacuPokracujte instalaci,viz,INSTALACE HARDWARU"na strane 33.

NASTAVENÍ VYROBKA

INSTALACE HARDWARU

Krok 1:

Zapojte USB kabel adaptéru DUB-1312 do volného USB portu v počitači. Pokud je k dispozici, měli bystande použit port USB 3.0 s cílem dosáhnout vyší prěnosové rychlosti.

Krok 2:

Zapojte ethernetový kabel do ethernetového portu adaptéru DUB-1312.

Krok 3:

Zapojte druhy konec ethernetového kabelu do sítového prěpinače, rozbočovace nebo směrovače.

Krok 4:

Systém Windows zjisti novy hardware a vyze vásk instalaci ovladaču.

V systémech Windows 7 a Vista:

Instalace softwarovych ovladaču se spustí automaticky.

V systému Windows XP:

Zobraí se okno Průvodce nově Rozpoznaným hardwarem. Vyberte Ano, pouze nyní aPokracujte klepnutím na Dalsí.

Na dal'si obrazovce vyberte moznost automatické instalace softaru aPokračujte klepnutim na Dal'si. Instalace softwarovych ovladac'u se poté spustí automaticky.

DOKONČENÍ INSTALACE

Když je instalace DUB-1312 dokončena, kontrlka LINK by měla nepřerušovaným zeleným svitem indikovat správné fyzické pripojení DUB-1312 k siti a bude blikat, když jsou odesilána nebo prijímaná data. Kontrolka rychlosti pripojení bude trvale svítit na označeni gigabitového pripojení, nebo zustane zhasnutá prí pripojení 10/100 Mbps. Pokud svítí obě kontrlky, mohl nastat problém s fyzickým pripojením. Zkontrolujte kabely mezi DUB-1312, počitačem a siti. Zkontrolujte, zda je sítový prepinač, Rozbočovač nebo směrovač zapnutý.

Číso Indikace Stav Popis
1 Rychlost	připojení	Trvale svítí Je k dispozici prěipojení 1 Gbps
		Vypnuto Je k dispozici prěipojení 10/100 Mbps
2 Kontrolka	Link/ACT	Trvale svítí Je k dispozici aktivné prěipojení
		Bliká Jsou přenášená/prijímaná data

TECHNICKÁ PODPORA

dlink.com/support

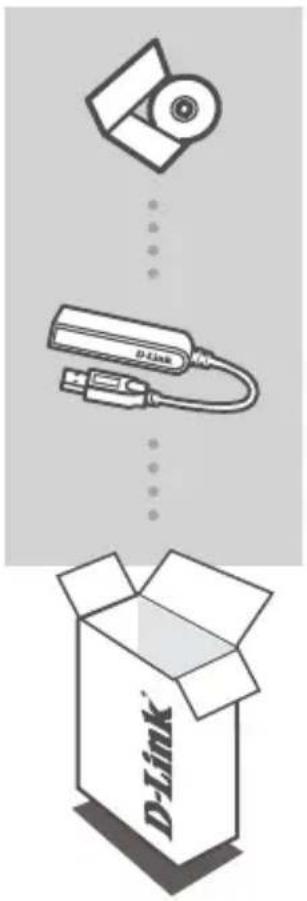

A CSOMAG TARTALMA
