Produkttyp	Gigabit Ethernet-nätverksadapter PCI Express
Märke	D-Link
Modell	DGE528T
Gränssnitt	PCI Express 1.1
Datahastighet	10/100/1000 Mbit/s
Dimensioner	120 x 80 x 22 mm
Vikt	50 g
Strömförsörjning	Via PCI Express-bussen
Operativsystem som stöds	Windows 8/7/Vista/XP, Mac OS X 10.6-10.8, Linux kernel 2.6.14+
Huvudfunktioner	Gigabit Ethernet-anslutning, stöd för Jumbo Frame, VLAN, Wake-on-LAN, flödeskontroll
LED-indikatorer	1 hastighets-LED (grönt fast = 1 Gbit/s, släckt = 10/100), 1 länk/aktivitet-LED (grönt fast = länk, blinkar = aktivitet)
Driftstemperatur	0 °C till 40 °C
Luftfuktighet vid drift	10% till 90% icke-kondenserande
Standarder	IEEE 802.3, 802.3u, 802.3ab
Underhåll och rengöring	Rengör med en torr, mjuk trasa. Använd inte vätskor eller slipande medel.
Säkerhet	Inga inbyggda säkerhetsfunktioner. Säkerheten beror på nätverket.
Reservdelar och reparerbarhet	Inte användarrepbar. Inga reservdelar finns tillgängliga.
Innehåll i lådan	DGE528T-adapter, installations-CD, snabbinstallationsguide
Garanti	Begränsad 3-års garanti

Vanliga frågor - DGE528T D-LINK

Hur installerar jag D-Link DGE528T-adaptern?

Installera först drivrutinerna från medföljande CD (för Windows, följ guiden). Sätt sedan in kortet i en ledig PCI Express-plats i datorn. Anslut Ethernet-kabeln till kortets port och till nätverket. Den gröna lampan ska tändas för att indikera aktiv anslutning.

Vilka operativsystem är kompatibla med DGE528T?

DGE528T är kompatibelt med Windows 8, 7, Vista, XP (Service Pack 3), Mac OS X 10.6 till 10.8 och Linux kernel 2.6.14 eller senare.

Vad gör jag om länk-LEDen inte tänds?

Kontrollera att Ethernet-kabeln är ordentligt ansluten i båda ändar, att switchen eller routern är påslagen och att kortet sitter korrekt i PCI Express-platsen. Prova en annan kabel eller nätverksport.

Stöder DGE528T Wake-on-LAN?

Ja, DGE528T stöder funktionen Wake-on-LAN. Du måste aktivera den i drivrutinsinställningarna och konfigurera BIOS i din dator därefter.

Hur uppdaterar jag drivrutinerna för DGE528T?

Ladda ner den senaste drivrutinen från D-Links supportsida (dlink.com/support). I Windows använder du Enhetshanteraren för att manuellt uppdatera drivrutinen och peka på den nedladdade mappen.

Är DGE528T kompatibelt med 10/100 Mbit/s nätverk?

Ja, det är bakåtkompatibelt med 10 och 100 Mbit/s nätverk. Hastighets-LEDen är släckt för 10/100 Mbit/s anslutning och tänds grönt för 1 Gbit/s anslutning.

Kan jag använda DGE528T på en Mac?

Ja, DGE528T är kompatibelt med Mac OS X 10.6 till 10.8. Drivrutiner finns på medföljande CD. För nyare versioner, kontrollera kompatibilitet på D-Links webbplats.

Stöder DGE528T Jumbo Frames?

Ja, DGE528T stöder Jumbo Frames (paket upp till 9 KB). Du måste aktivera detta i avancerade egenskaper för drivrutinen i Windows.

Vad gör jag om datorn inte upptäcker DGE528T-kortet?

Se till att kortet sitter ordentligt i PCI Express-platsen. Starta om datorn och kontrollera i Enhetshanteraren om kortet visas utan utropsmärke. Om inte, prova en annan PCI Express-plats.

Hur rengör jag DGE528T-adaptern?

Koppla bort datorn och ta bort kortet. Använd en mjuk, torr trasa för att försiktigt torka av ytan. Undvik vätskor eller kemikalier. Rengör guldkontakterna med ett mjukt sudd om det behövs.

BRUKSANVISNING DGE528T D-LINK

Den har installationsåtgården gäller for Windows 6, 7, Vista och XP. Om du behöver information om hur du sca installerera DUB-1312 på att Mac- eller Linux-system, seBruksanvisningen for DUB-1312 på den medfoljande installations-CD:n.

Windows 8, 7, Vista och XP

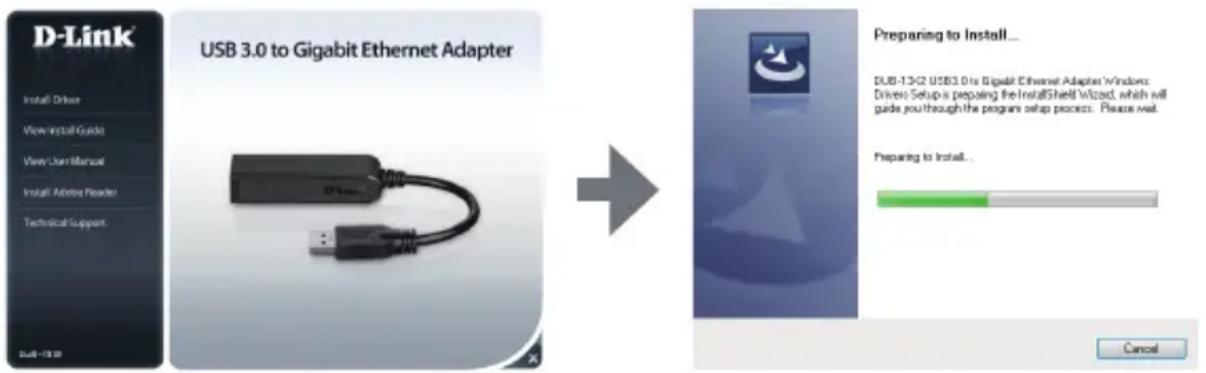

Steg 1:

Satt i installations-CD:n i CD-enheten. Menyskärmen i DUB-1312:s användargränssnitt öppnas. Klicka på Installera for att starta installationen av drivrutinen for DUB-1312. InstallShield-guiden öppnas och slUTFör installationen.

OBS! Om inte användargränsnittet startar sá bläddrar du till mapperen Autorun i datorns CD-enhet och öppnar Installera manuellt.

Anmärkning für Windows Vista/XP: Denna drivrutin har inte signerats digitalt für Windows Vista erer Windows XP. Om du fär att meddelande beträffande drivrutinens WHQL-status, maste du valja Fortsatt anda for att installerera drivrutinen. For 64-bitars operativsystem maste du inaktivera WHQL-kontrollfunktionen for att installerera drivrutinen.

Steg 2:

När installationen av drivrutinen ar klar, fortsett till "MASKINVARUINSTALLATION" på sidan 53.

PRODUKINSTALLATION

MASKINVARUINSTALLATION

Steg 1:

Anslut USB-kabeln for DUB-1312 till en ledig USB-port pa din dator. I forekommande fall sca du anvanda en USB 3.0-port for att fa snabbast möjliga overforingshastigkeit..

Steg 2:

Anslut en Ethernet-kabel till Ethernet-porten på DUB-1312.

Steg 3:

Anslut den andraänden av Ethernet-kabeln till en switch, hubb ell er router i ditt natverk.

Steg 4:

Windows känner av dennya maskinvaran och frågar after drivrutinerna.

For Windows 7 och Vista:

Installationen av drivrutinen startar automatiskt.

For Windows XP:

En ruta med guiden Ny maskinvara visas. Valj Ja, bara den har gangen och klicka på Nasta for att fortssatta.

På{nasta skärm valjer du alternatively att installera programvaran automatiskt och klickar pa Nasta for att fortşätta. Installationen av drivrutinen startup d'automatisch.

När installationen av DUB-1312 ár klar sca LINK-lysdioden lysa med fast gront sken vilket indikerar en bra anslutning mellan DUB-1312 och natverket, ochblinka när data skickas ell er las emot.

Ansluttingens hastighetslysdiod lyser med fast gront ljus for att indikera en gigabit-anslutning, ell er forblir slackt for att indikera en 10/100 Mbps-anslutning. Om bada lysioderna ar slackta kan det var problem med inkopplingen. Kontrollera kablarna mellan DUB-1312, datorn och natverket. Kontrollera att din switch, hubb erler router ar paslagen.

Nummer Indikering Status Beskrivning
1 Anslutningshastigkeit	Fast 1 Gbps	anslutting finns
	Av 10/100 Mbps anslutting finns
2 LändyAKT.	Fast En aktiv	anslutting finns
	Blinkande Data	skickas/tas emot

TEKNISK SUPPORT

dlink.com/support
