Produkttyp	Gigabit-Ethernet-PCI-Express-Netzwerkadapter
Marke	D-Link
Modell	DGE528T
Schnittstelle	PCI Express 1.1
Datenrate	10/100/1000 Mbit/s
Abmessungen	120 x 80 x 22 mm
Gewicht	50 g
Stromversorgung	Über den PCI-Express-Bus
Unterstützte Betriebssysteme	Windows 8/7/Vista/XP, Mac OS X 10.6-10.8, Linux-Kernel 2.6.14+
Hauptfunktionen	Gigabit-Ethernet-Konnektivität, Jumbo-Frame-Unterstützung, VLAN, Wake-on-LAN, Flusskontrolle
LED-Anzeigen	1 Geschwindigkeits-LED (grün dauerhaft = 1 Gbit/s, aus = 10/100), 1 Link/Activity-LED (grün dauerhaft = Verbindung, blinkend = Aktivität)
Betriebstemperatur	0 °C bis 40 °C
Betriebsluftfeuchtigkeit	10% bis 90% ohne Kondensation
Normenkonformität	IEEE 802.3, 802.3u, 802.3ab
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine flüssigen oder scheuernden Reinigungsmittel verwenden.
Sicherheit	Keine integrierten Sicherheitsfunktionen. Die Sicherheit hängt vom Netzwerk ab.
Ersatzteile und Reparierbarkeit	Nicht vom Benutzer reparierbar. Keine Ersatzteile verfügbar.
Lieferumfang	DGE528T-Adapter, Installations-CD, Schnellinstallationsanleitung
Garantie	3 Jahre eingeschränkte Garantie

Häufig gestellte Fragen - DGE528T D-LINK

Wie installiere ich den D-Link DGE528T-Adapter?

Installieren Sie zuerst die Treiber von der mitgelieferten CD (unter Windows folgen Sie dem Assistenten). Setzen Sie dann die Karte in einen freien PCI-Express-Steckplatz Ihres Computers ein. Verbinden Sie das Ethernet-Kabel mit dem Anschluss der Karte und Ihrem Netzwerk. Die grüne LED sollte leuchten, um eine aktive Verbindung anzuzeigen.

Welche Betriebssysteme sind mit dem DGE528T kompatibel?

Der DGE528T ist kompatibel mit Windows 8, 7, Vista, XP (Service Pack 3), Mac OS X 10.6 bis 10.8 und Linux-Kernel 2.6.14 oder höher.

Was tun, wenn die Verbindungs-LED nicht leuchtet?

Überprüfen Sie, ob das Ethernet-Kabel auf beiden Seiten richtig eingesteckt ist, ob der Switch oder Router eingeschaltet ist und ob die Karte korrekt im PCI-Express-Steckplatz sitzt. Versuchen Sie ein anderes Kabel oder einen anderen Netzwerkanschluss.

Unterstützt der DGE528T Wake-on-LAN?

Ja, der DGE528T unterstützt die Wake-on-LAN-Funktion. Sie müssen diese in den Treibereinstellungen aktivieren und das BIOS Ihres Computers entsprechend konfigurieren.

Wie aktualisiere ich die Treiber des DGE528T?

Laden Sie die neueste Treiberversion von der D-Link-Support-Website (dlink.com/support) herunter. Verwenden Sie unter Windows den Geräte-Manager, um den Treiber manuell zu aktualisieren und auf den heruntergeladenen Ordner zu verweisen.

Ist der DGE528T mit 10/100-Mbit/s-Netzwerken kompatibel?

Ja, er ist abwärtskompatibel mit 10- und 100-Mbit/s-Netzwerken. Die Geschwindigkeits-LED bleibt bei einer 10/100-Mbit/s-Verbindung aus und leuchtet grün bei einer 1-Gbit/s-Verbindung.

Kann ich den DGE528T auf einem Mac-System verwenden?

Ja, der DGE528T ist kompatibel mit Mac OS X 10.6 bis 10.8. Die Treiber befinden sich auf der mitgelieferten CD. Für neuere Versionen überprüfen Sie die Kompatibilität auf der D-Link-Website.

Unterstützt der DGE528T Jumbo Frames?

Ja, der DGE528T unterstützt Jumbo Frames (Pakete bis zu 9 KB). Sie müssen diese Option in den erweiterten Treibereigenschaften unter Windows aktivieren.

Was tun, wenn mein Computer die DGE528T-Karte nicht erkennt?

Stellen Sie sicher, dass die Karte fest im PCI-Express-Steckplatz sitzt. Starten Sie den Computer neu und überprüfen Sie im Geräte-Manager, ob die Karte ohne Ausrufezeichen angezeigt wird. Wenn nicht, versuchen Sie einen anderen PCI-Express-Steckplatz.

Wie reinige ich den DGE528T-Adapter?

Schalten Sie den Computer aus und entfernen Sie die Karte. Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche vorsichtig abzuwischen. Vermeiden Sie Flüssigkeiten oder Chemikalien. Reinigen Sie die goldenen Kontakte bei Bedarf mit einem weichen Radiergummi.

BEDIENUNGSANLEITUNG DGE528T D-LINK

INSTALLATIONSANLEITUNG

GUIDE D'INSTALLATION

ENTHALT SOFTWAREREIBER & TECHNISCHE ANLEITUNG

USB 3.0 TO GIGABIT ETHERNET ADAPTER

DUB-1312

Wenn eines dieser Elemente in Ihrer Packung fehlt, wenden Sie sichitte an ihren Fachhändler.

SYSTEMANFORDERUNGEN

MINDESTANFORDERUNGEN

• Computer mit Microsoft Windows® 8, 7, Vista®, XP® (Service Pack 3); Mac OS® 10.6 bis 10.8; oder Linux-Kernel 2.6.14 oder höher
• Verfügbarer USB-Port
• Mindestens 32 MB verfügbar Speicherplatz

EINRICHUNG DES PRODUKTS

TREIBERINSTALLATION

Dieses Treiberinstallationsverfahren gilt für Windows 8, 7, Vista und XP. Falls Sie Informationen zur Installation des DUB-1312 auf einem Mac- oder Linux-System bestehtigten, finden Sie diese im Benutzerhandbuch des DUB-1312 auf der im Lieferumfang des Produkts enthaltenen CD.

Windows 8, 7, Vista und XP

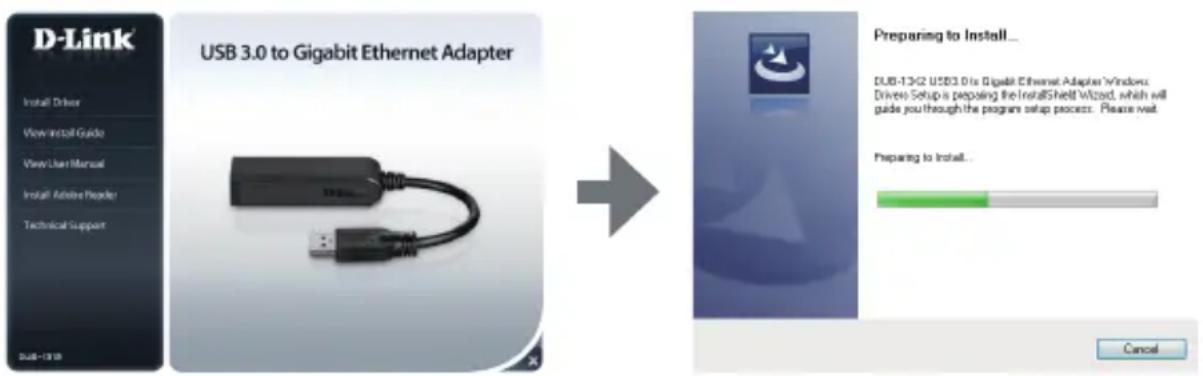

Schritt 1:

Legen Sie die Installations-CD in das CD-Laufwerk. Die Benutzeroberfläche mit dem Menu-Bildschirm des DUB-1312 wird angezeigt. Klichen Sie auf Install (Installieren), um die Installation des Treibers für den DUB-1312 zu beginnen. Der InstallShield-Assistant wird aufgerufen und führt die Installation durch.

Hinweis: Wird die Benutzeroberfläche nicht automatisch gestartet,uchen Sie den Ordner Autorun auf dem CD-Laufwerk Ihres PCs und öffnen Sie Install (Installieren) manuell.

Hinweis für Windows Vista/XP: Diese Treiber wurde für Windows Vista oder Windows XP digital signiert. Sollten Sie eine Benachrichtigung bezüglich des WHQL-Status (Windows Hardware Quality Labs) des Treibers erhalten, mössen Sie Continue Anyway (Trotzdem fortfahren) wahren, um den Treiber zu installieren. Für 64-Bit Betriebsysteme mösen Sie die WHQL-Prüffunktion deaktivieren, um den Treiber zu installieren.

Schritt 2:

Fahrenheit Sie nach Abschluss der Treiberinstallationitte mit "HARDWAREINSTALLATION" auf Seite 9.
weiter.

EINRICHUNG DES PRODUKTS

HARDWAREINSTALLATION

Schritt 1:

Stecken Sie das USB-Kabel des DUB-1312 in einen verfügbarbaren USB-Port Ihr's Computers. Sofern verfügbar, sollen den Sie einen USB 3.0 Port verwenden, um die schnellsmöglichen Übertragungsgeschwindigkeiten zu erzielen.

Schritt 2:

Schlieben Sie ein Ethernet-Kabel an den Ethernet-Port des DUB-1312.

Schritt 3:

Schlieben Sie das andere Ende des Ethernet-Kabels an ihren Netzwerk-Switch, Hub oder Router an.

Schritt 4:

Windows erkennt die neue Hardware und fordert Sie zur Angabe der Treiber auf.

Für Windows 7 und Vista:

Die Treibersoftware-Installation wird automatisch gestartet.

Fur Windows XP:

Das Fenster des Assistenten für das Suchen neuer Hardware wird angezeigt. Wahlen Sie Yes, this time only (Ja, nur diese sie eine Mal) und klichen Sie auf Next (Weiter), um fortzufahren. Wahlen Sie im nachsten Fenster die Option zur automatischen Softwareinstallation und klichen Sie auf Next (Weiter), um fortzufahren. Die Treibersoftware-Installation wird dann automatisch gestartet.

INSTALLATION ABGESCHLOSSEN

Sobald die Installation des DUB-1312 abgeschlossen ist, sollte die Verbindungs-LED (LINK LED) durchgehend grün leuchten. Das kennzeichnet, das eine gute physische Verbindung zwischen dem DUB-1312 und dem Netzwerk besteht. Sie blinkt, wenn Daten gesendet oder empfangen werden. Die Verbindungsgeschwindigkeits-LED leuchtet durchgehend, um eine Gigabit-Verbindung anzuzeigen, oder sie bleibt unbeleucht, um eine Verbindung mit einer Geschwindigkeit von 10/100 Mbit/s zu kennzeichnen. Leuchten beiden LEDs nicht, liegt möglicherweise ein Problem mit der physischen Verbindung vor. Prufen Sie die Kabel zwischen ihrem DUB-1312, dem Computer und dem Netzwerk. Vergewissem Sie sich, dass Ihr Netzwerk-Switch, Hub oder Router eingeschaltet ist.

Nummer	Zeigt an Status Beschreibung
1 Verbindungsgeschwindigkeit	Leuchtet durchgehend	Es besteht eine Verbindung mit einer Datenübertragungsgeschwindigkeit von 1 GBit/s
	Aus	Es besteht eine Verbindung mit einer Datenübertragungsgeschwindigkeit von 10/100 MBit/s
2 Link/ACT	Leuchtet durchgehend	Es besteht eine aktive Verbindung
	Blinkt Es werden Daten übertragen/empfangen

TECHNISCHE UTERSTÜTZUNG

dlink.com/support

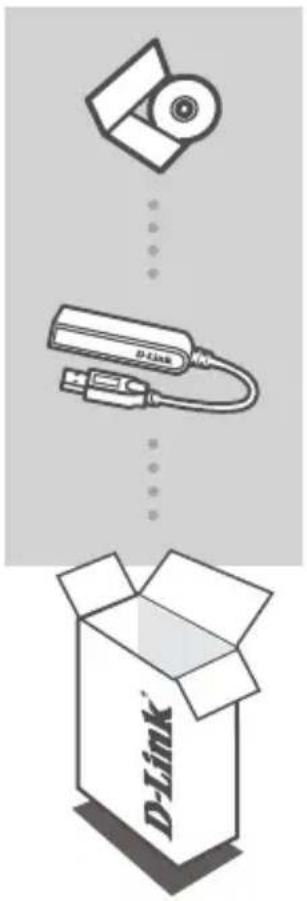

CONTENU DE LA BOITE

CONTENU

CD D'INSTALLATION

CONTIENT LES PILOTES DU LOGICIEL ET LE MANUEL TECHNIQUE

ADAPTATEUR USB 3.0 VERS ETHERNET GIGABIT

DUB-1312

TECHNISCHE ONDERSTEUNING

dlink.com/support

ZAWARTOSC OPAKOWANIA

SPIS TRESCI

PLYTA INSTALLACYJNA

ZAWIERA STEROWNIKI ORAZ INSTRUKCE OBSLUGI

USB 3.0 TO GIGABIT ETHERNET ADAPTER

DUB-1312

A TELEPITÉS BEFEJEZÖDÖTT
