DGE528T - Verkkosovitin D-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	PCI Express Gigabit Ethernet -verkkosovitin
Tuotemerkki	D-Link
Malli	DGE528T
Liitäntä	PCI Express 1.1
Datanopeus	10/100/1000 Mbit/s
Mitat	120 x 80 x 22 mm
Paino	50 g
Virransyöttö	PCI Express -väylän kautta
Tuetut käyttöjärjestelmät	Windows 8/7/Vista/XP, Mac OS X 10.6-10.8, Linux-kernel 2.6.14+
Päätoiminnot	Gigabit Ethernet -yhteys, Jumbo Frame -tuki, VLAN, Wake-on-LAN, vuonohjaus
LED-merkkivalot	1 nopeuden LED (vihreä palaa = 1 Gbit/s, pois = 10/100), 1 linkki/aktiivisuus LED (vihreä palaa = linkki, vilkkuu = aktiivisuus)
Käyttölämpötila	0 °C - 40 °C
Käyttökosteus	10% - 90% ei kondensoituva
Yhteensopivuus	IEEE 802.3, 802.3u, 802.3ab
Huolto ja puhdistus	Puhdista kuivalla ja pehmeällä liinalla. Älä käytä nestemäisiä tai hankaavia tuotteita.
Turvallisuus	Ei sisäänrakennettuja turvatoimintoja. Turvallisuus riippuu verkosta.
Varaosat ja korjattavuus	Ei käyttäjän korjattavissa. Varaosia ei saatavilla.
Pakkauksen sisältö	DGE528T-sovitin, asennus-CD, pika-asennusopas
Takuu	Rajoitettu 3 vuoden takuu

Usein kysytyt kysymykset - DGE528T D-LINK

Kuinka asennan D-Link DGE528T -sovittimen?

Asenna ensin ajurit mukana tulevalta CD-levyltä (Windowsissa seuraa ohjattua asennusta). Aseta sitten kortti tietokoneesi vapaaseen PCI Express -paikkaan. Liitä Ethernet-kaapeli kortin porttiin ja verkkoosi. Vihreän merkkivalon pitäisi syttyä osoittamaan aktiivista yhteyttä.

Mitkä käyttöjärjestelmät ovat yhteensopivia DGE528T:n kanssa?

DGE528T on yhteensopiva Windows 8, 7, Vista, XP (Service Pack 3), Mac OS X 10.6 - 10.8 ja Linux-kernel 2.6.14 tai uudempi kanssa.

Mitä tehdä, jos linkin merkkivalo ei syty?

Tarkista, että Ethernet-kaapeli on kunnolla kiinni molemmissa päissä, että kytkin tai reititin on päällä ja että kortti on oikein asetettu PCI Express -paikkaan. Kokeile toista kaapelia tai verkkoporttia.

Tukeeko DGE528T Wake-on-LANia?

Kyllä, DGE528T tukee Wake-on-LAN-toimintoa. Sinun on aktivoitava se ajurin asetuksissa ja määritettävä tietokoneesi BIOS vastaavasti.

Kuinka päivittää DGE528T:n ajurit?

Lataa uusin ajuriversio D-Linkin tukisivustolta (dlink.com/support). Windowsissa käytä Laitehallintaa päivittääksesi ajurin manuaalisesti osoittamalla ladattuun kansioon.

Onko DGE528T yhteensopiva 10/100 Mbit/s verkkojen kanssa?

Kyllä, se on taaksepäin yhteensopiva 10 ja 100 Mbit/s verkkojen kanssa. Nopeuden merkkivalo pysyy sammuneena 10/100 Mbit/s yhteydessä ja syttyy vihreänä 1 Gbit/s yhteydessä.

Voinko käyttää DGE528T:tä Mac-järjestelmässä?

Kyllä, DGE528T on yhteensopiva Mac OS X 10.6 - 10.8 kanssa. Ajurit löytyvät mukana tulevalta CD-levyltä. Uudemmissa versioissa tarkista yhteensopivuus D-Linkin sivustolta.

Tukeeko DGE528T Jumbo Framesia?

Kyllä, DGE528T tukee Jumbo Framesia (paketit enintään 9 kt). Sinun on aktivoitava tämä vaihtoehto ajurin lisäominaisuuksissa Windowsissa.

Mitä tehdä, jos tietokoneeni ei tunnista DGE528T-korttia?

Varmista, että kortti on kunnolla työnnetty PCI Express -paikkaan. Käynnistä tietokone uudelleen ja tarkista Laitehallinnassa, näkyykö kortti ilman huutomerkkiä. Jos ei, kokeile toista PCI Express -paikkaa.

Kuinka puhdistaa DGE528T-sovitin?

Irrota tietokone verkkovirrasta ja poista kortti. Pyyhi pinta varovasti kuivalla ja pehmeällä liinalla. Vältä nesteitä ja kemikaaleja. Puhdista kultaiset koskettimet tarvittaessa pehmeällä pyyhekumilla.

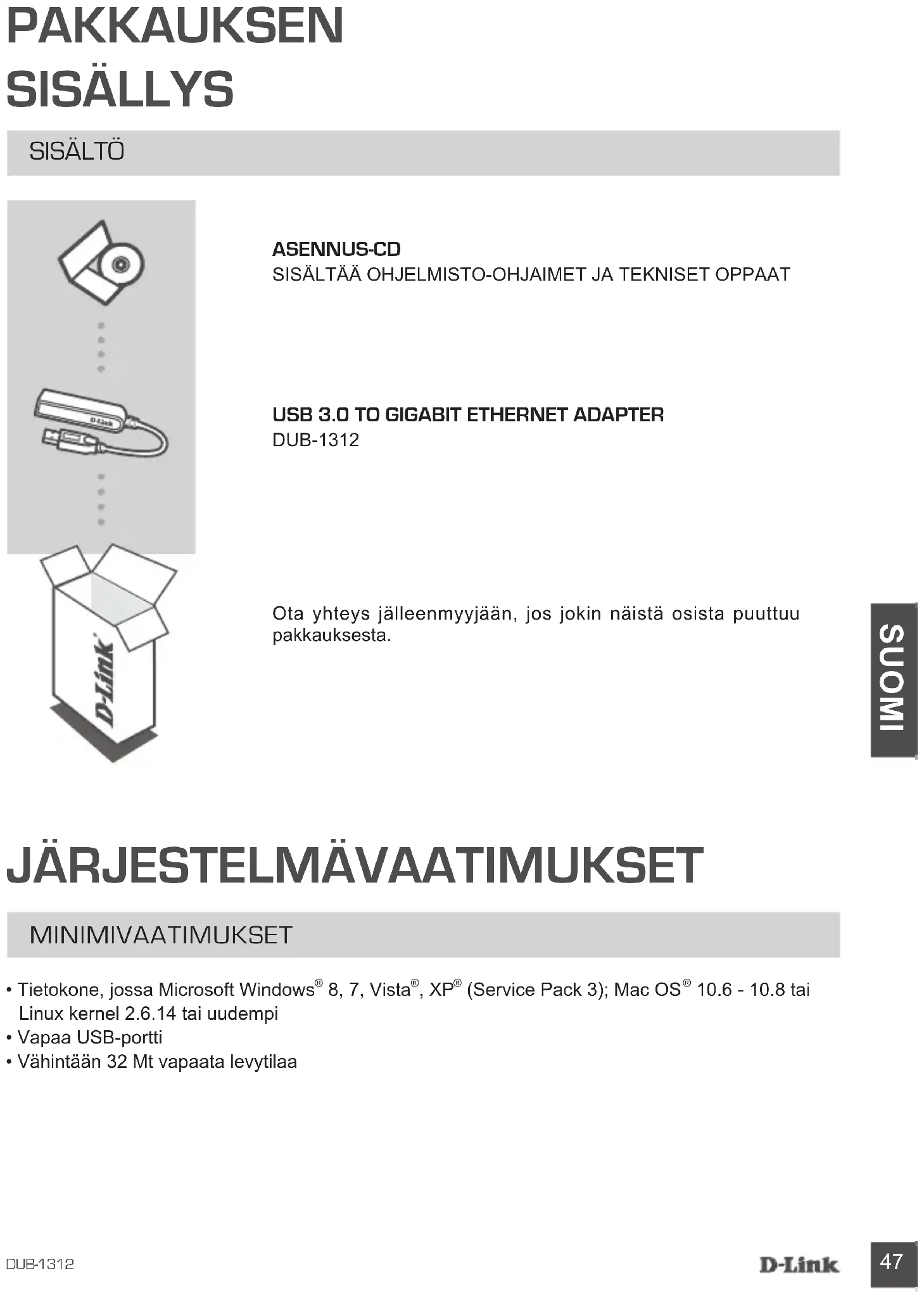

KÄYTTÖOHJE DGE528T D-LINK

Ota yhteys jalleenmyyjän,Jos jokin naista osista puuttuu pakkauksesta.

JÄRJESTELMÄVAATIMUKSET

MINIMIVAATIMUKSET

• Tietokone, jossa Microsoft Windows® 8, 7, Vista®, XP® (Service Pack 3); Mac OS® 10.6 - 10.8 tai Linux kernel 2.6.14 tai uudempi
  Vapaa USB-portti
  Vahintaa 32 Mt vapaata levytilaa

TUOTTEEN ASETUKSET

OHJAIMEN ASENNUS

Tämä ohjainen asennusprossesi on käytöjarvestelmille Windows 8, 7, Vista ja XP. Jos tarvitset lisätietoja laitteen DUB-1312 asentamisesta Mac- tai Linux-järvestelmän, katso asennus-CD-levyltä lótyvästä laitteen DUB-1312 käytöoppaasta.

Windows 8, 7, Vista ja XP

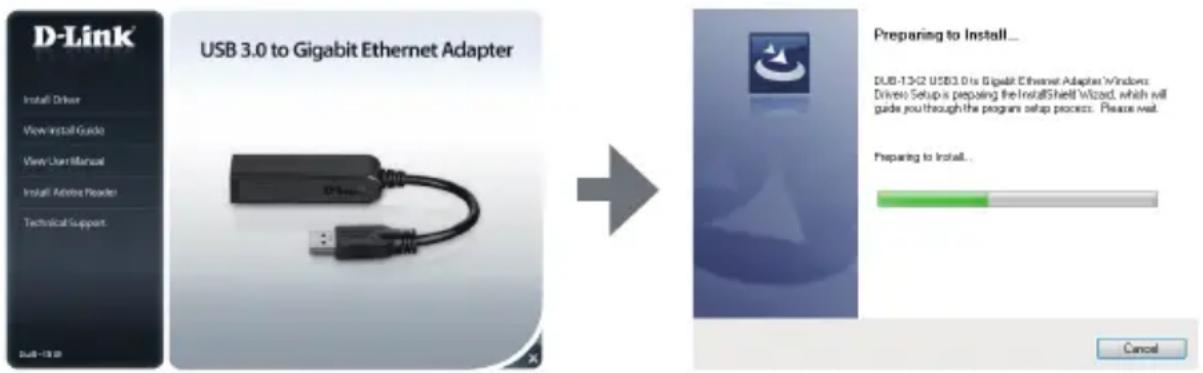

Vaihe 1:

Laita asennus-CD-levy CD-asemaan. Laitteen DUB-1312 käytöliittymän valikkonäytö tulee esille. Napsauta Asenna-painiketta aloittaaksesi laitteen DUB-1312 ohjaimen asennuksen. Esille tulee ohjattu asennus, joka auttaa suorittamaan asennuksen loppuun.

Huomaa: Jos kayttoliittymä ei käynnisty, selaa Autorun kansoon tietakoneen CD-asemalla ja avaa Asenna manuaalisesti.

Huomautus Windows Vistasta/XP:sta: Tata ohjainta ei ole digitaalisesti allekirjoitetu Windows Vistalle tai Windows XP:Ile. Jos saat ilmoituksen ohjainen WHQL-tilasta, valitse Jatka joka tapauksessa asentaaksesi ohjainen. 64-bittisissä kayttöjarkestelmissä WHQL-tarkistustoiminto pitäa poistaa kaytostä ohjainen asentamiseksi.

Vaihe 2:

Kun ohjaimen asennus on valmis, jatka kohtaan "HARDWARE INSTALLATION" on page 49.

TUOTTEEN ASETUKSET

LAITEASENNUS

Vaihe 1:

Kytke laitteen DUB-1312 USB-kaapeli tietokoneen vapaaseen USB-porttiin. Jos USB 3.0 -portti on käytettävissä, sillaa saa nopeimmat siirtonopeudet.

Vaihe 2:

Liitä Ethernet-kaapeli laitteen DUB-1312 Ethernet-portti.

Vaihe 3:

Liītā Ethernet-kaapelin toinen pää verkkovaihtajaan, keskukseen tai reitittimeen.

Vaihe 4:

Windows havaitsee uuden laitteen ja pyytaa ohjaimia.

Windows 7 ja Vista:

Ohjainohjelmiston asennus käynnistyy automaattisesti.

Windows XP:

Esille tulee Loytynyt uusi laite -ikkuna. Valitse Kyllä, vain tällä kertaa ja jatka napsauttamalla

Seuraava-painiketta.

Valitse seuraavalla ruudulla ohjelmiston asentaminen automaattisesti ja jatka napsauttamalla

Seuraava-painiketta. Ohjainohjelmiston asennus kaynnistyy sitten automaattisesti.

ASENNUS VALMIS

Kun laitteen DUB-1312 asennus on valmis LINK-merkkivalon pitäisi palaa jatkuvasti sinisenä, mikä osoittaa hyvän yhteyden laitteen DUB-1312 ja verkon välillä, ja vilkua kun tietoja lahetetaan tai vastaanotetaan. Yhteysnopeuden merkkivalo palaa jatkuvasti Gigabitin yhteyden merkiki si t pyssy pimeänä 10/100 Mbps:n yhteyden merkiki si. Jos kumpikaan LED-valo ei pala, fyysissä yhteydessä voi olla ongelma. Tarkista kaapelit laitteen DUB-1312, tietakoneen ja verkon välillä. Tarkista, että verkkovaihteessa, keskuksessa si t reitittimessä on virta.

Määrä Merkitys Tila Kuvaus
1 Yhteysnopeus	Jatkuva 1 Gbps:n yhteys
	Pois 10/100	Mbps:n yhteys
2 Link/ACT		Jatkuva Aktiivinen yhteys
	Vilkkuu Tietoa lähetätän/vastaanotetaan

TEKNINENTUKI

dlink.com/support

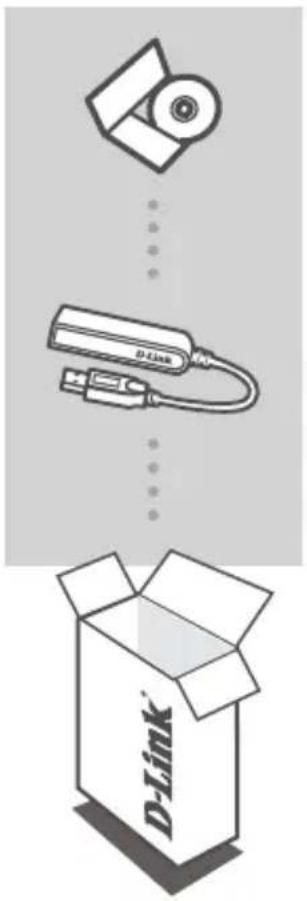

FÖRPACKNINGSINNEHÄLL
