Typ produktu	Tylny bagażnik rowerowy do pojazdu
Marka	Silverline
Model	621444
Wymiary (dł. x szer. x wys.)	750 x 515 x 95 mm
Waga	2,5 kg
Maksymalne obciążenie użytkowe (CMU)	45 kg
Maksymalna liczba rowerów	3 rowery dorosłe
Typ montażu	Tylny, na klapie bagażnika
Główne materiały	Stalowa rama, nylonowe pasy, gumowane haki
Dołączone akcesoria	Rama, pasy (1200 mm i 930 mm), haki, klamry blokujące, mocowania rowerowe, śruby
Kompatybilność pojazdu	Samochody osobowe z klapą bagażnika (z wyjątkiem sportowych, kabrioletów, klap z podwójnym otwieraniem lub bocznym)
Zalecany kąt nachylenia	20° w górę od poziomu
Minimalna odległość od pojazdu	5 cm między stelażem a nadwoziem
Zgodne użytkowanie	Transport rowerów dorosłych, nie przekraczać maksymalnego obciążenia
Zasady bezpieczeństwa	Nie mocować dolnych pasów do plastikowych elementów; nie zasłaniać świateł ani tablicy rejestracyjnej; regularnie sprawdzać napięcie pasów
Konserwacja	Czyścić wilgotną szmatką w letniej wodzie; smarować ruchome części; nie używać agresywnych rozpuszczalników
Gwarancja	3 lata (rejestracja wymagana w ciągu 30 dni na silverlinetools.com)
Przechowywanie	Bezpieczne, suche miejsce, poza zasięgiem dzieci

Często zadawane pytania - 621444 SILVERLINE

Jak zamontować bagażnik rowerowy Silverline 621444?

Montaż odbywa się w kilku krokach: najpierw zamocuj pętle pasów na ramie, a następnie przymocuj pasy. Otwórz klapę bagażnika, zahacz górne pasy nad krawędzią klapy, zamknij i dokręć. Przymocuj dolne pasy do ramy lub klapy (nigdy do plastikowych elementów). Zamocuj boczne haki i stopniowo dokręcaj wszystkie pasy, aż do usunięcia luzu. Upewnij się, że zachowany jest kąt 20° w górę i minimalna odległość 5 cm między stelażem a nadwoziem.

Jaka jest maksymalna ładowność bagażnika rowerowego?

Maksymalne obciążenie użytkowe (CMU) wynosi 45 kg dla łącznie 3 rowerów dorosłych. Jednak w przypadku sedana z bagażnikiem tylnym maksymalne obciążenie jest zmniejszone do 30 kg (2 rowery dorosłe). Nigdy nie przekraczaj tych limitów.

Ile rowerów mogę przewozić?

Bagażnik rowerowy może przewozić do 3 rowerów dorosłych, pod warunkiem że całkowita waga nie przekracza 45 kg (lub 30 kg w przypadku sedana). Rowery należy mocować za ramę na piankowych belkach ochronnych.

Czy bagażnik rowerowy jest kompatybilny ze wszystkimi pojazdami?

Jest kompatybilny z większością samochodów osobowych z klapą bagażnika. Jednak nie jest zalecany do samochodów sportowych, kabrioletów, pojazdów z klapą o podwójnym otwieraniu lub bocznym otwieraniu. Przed montażem upewnij się, że klapa i zderzak są czyste.

Jak zamocować rowery na bagażniku?

Po zamontowaniu bagażnika na pojeździe, umieść rowery na piankowych belkach ochronnych ramy. Przymocuj je za pomocą dołączonych mocowań (700 x 10 mm), upewniając się, że nie wystają poza szerokość pojazdu i nie zasłaniają świateł ani tablicy rejestracyjnej. Zablokuj wszystkie ruchome części rowerów w stałej pozycji.

Co zrobić, jeśli pasy są uszkodzone?

Nigdy nie używaj uszkodzonego pasa. Sprawdzaj pasy przed każdym użyciem: jeśli zauważysz oznaki zużycia, odbarwienia, stopienia włókien lub uszkodzeń chemicznych, wycofaj pas z użytku i skontaktuj się ze sprzedawcą. Nie próbuj samodzielnie naprawiać pasa.

Jak konserwować bagażnik rowerowy?

Regularnie czyść bagażnik wilgotną szmatką w letniej wodzie. Nie używaj alkoholu, benzyny ani silnych środków czyszczących. Smaruj ruchome części odpowiednim sprayem smarującym. Przechowuj w suchym i bezpiecznym miejscu, poza zasięgiem dzieci.

Jaki jest okres gwarancji?

Produkt objęty jest 3-letnią gwarancją. Aby z niej skorzystać, należy zarejestrować produkt na silverlinetools.com w ciągu 30 dni od zakupu. Zachowaj dowód zakupu (fakturę) do ewentualnych roszczeń.

Czy muszę zarejestrować produkt, aby uzyskać gwarancję?

Tak, rejestracja jest obowiązkowa w ciągu 30 dni od zakupu na stronie silverlinetools.com. Będziesz musiał podać swoje dane osobowe oraz szczegóły produktu i zakupu. Otrzymasz certyfikat gwarancyjny w formacie PDF do wydrukowania i przechowania.

Czy prowadzenie pojazdu z zamontowanym bagażnikiem jest bezpieczne?

Tak, pod warunkiem przestrzegania zasad: regularnie sprawdzaj napięcie pasów, upewnij się, że rowery są dobrze przymocowane i nie wystają, a światła i tablica rejestracyjna są widoczne (w przeciwnym razie dodaj dodatkową tablicę lub światła). Unikaj używania tylnych wycieraczek. Zachowaj ostrożność na progach zwalniających i nierównych drogach. Prędkość i zachowanie pojazdu mogą być zmienione.

INSTRUKCJA OBSŁUGI 621444 SILVERLINE

Dziękujemy za zakup narzędzia marki Silverline. Zalecamy zapoznaj się z niniejszymi instrukcjami: zawierają one informacje niezbędne dla bezpiecznej i wydajnej obsługi produktu. Produkt posiada szereg unikalnych funkcji, dlatego też, nawet, jeśli jesteś zaznajomiony z podobnymi produktami, przeczytanie instrukcji obsługi umożliwia Ci pełne wykorzystanie tego wyjątkowego projektu. Przechowuj niniejsze instrukcje w zasiegu ręki i upewnij się, że użytkownicy narzędzia przeczytali i w pełni zrozumieli wszystkie zalecenia.

Opis symboli

Tabela znamionowa zawiera symbole dotyczące narzędzia. Stanowią one istotne informacje o produkcie lub instrukcje dotyczące jego stosowania.

Należy w całości przeczytać instrukcję obsługi

Maksymalne obciążenie

Dane techniczne

Maksymalne obciążenie robocze 45 kg

Liczba rowerów....3

Maksymalna waga roweru 45 kg

Rodzaj mocowania....Tylne

Wymiary 750 x 515 x 95 mm

Waga 2,5 kg

W wyniku nieprzerwanego procesu rozwojowego produktów dane techniczne poszczególnych produktów Silverline mogą ulec zmianie bez uprzedniego powiadomienia.

Ogólne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać poniższą instrukcję ze zrozumieniem zaś etykietę samoprzylepną umieścić przed zastosowaniem w takim miejscu, aby była dobrze widoczną podczas wykonywania pracy. Przechowaj tę instrukcję wraz z produktem do wykorzystania w przyszłości. Ponadto upewnij się, że wszystkie osoby, które korzystają z tego narzędzia w pełni zapoznały się z tą instrukcją.

• Nie należy próbować na siłę i stosować narzędzia do celów, dla których nie zostało ono przeznaczone
• Zastosowanie jakichkolwiek akcesoriów i produktów innych niż wymienione w niniejszej instrukcji może spowodować uszkodzenie bądź obrażenia ciała.
• Zastosowanie jakichkolwiek innych akcesoriów może być niebezpieczne i spowodować utratę gwarancji

Bezpieczeństwo korzystania z uchwytu samochdowego na rowery

• OSTRZEŻENIE: Należy zawsze dokonać ponownego zaciśnięcia pasów po tym jak rowery zostały zamontowane na uchwycie.
• NIE WOLNO przekraczać maksymalnego obciążenia dla powyższego produktu tj.: 45 kg dla 3 rowerów dla osób dorosłych. Jeśli uchwyt jest zamontowany na bagażniku pojazdu typu sedan, nie należy przekraczać 30 kg, bądź 2 rowerów dla osób dorosłych.
• Sprawdzaj napięcie pasów w regularnych odstępach, w razie potrzeby zacieśnij. Dostosuj długość pasów pomiędzy odstępami w zależności od rodzaju nawierzchni drogowej.
• NIEW OLNO zasłaniać uchwytem reflektorów pojazdu, ani tablicy rejestracyjnej. Jeśli nie ma innej możliwości należy skorzystać z dodatkowych opcji, które umożliwia widoczność reflektorów/ tablicy rejestracyjnej w celu przestrzegania przepisów ruchu drogowego.
• Korzystanie z uchwytu z rowerami będzie miało wpływ na korzystanie z pojazdu.
• NIE WOLNO korzystać z tylnych wycieraczek, w przypadku zamontowanego uchwytu na rowery, w przeciwnym razie może dojść do uszkodzenia mechanizmu wycieraczek, czy też samego uchwytu.
• Upewnij się, że zamontowane na uchwycie rowery zostały poprawnie ustawione, nie zwisają poza szerokość pojazdu, nie dotykają rury wydechowej, karoserii pojazdu, jak również posiadają wystarczającą odległość od powierzchni drogi.

• W przypadku korzystania z uchwytu poza Wielką Brytanią, należy sprawdzić regulacje obowiązujące zgodne dla organów transportowych

• WAŻNE: Należy zachować dodatkową ostrożność w przypadku przejezdzania przez progi zwalniające, rampy oraz nierówną nawierzchnię.

• Pasy transportowe powinny być zabezpieczone przed tariem, ostrymi krawędziami lub powierzchniami, które mogą być przyczyną uszkodzeń
• Nigdy nie należy mocować pasów transportowych na węzeł lub skręcać
• Pasy powinny być poddane kontroli przed każdym użyciem przez wykwalifikowaną osobę
• Nigdy nie należy próbować naprawiać pasów transportowych samemu, w razie jakichkolwiek wątpliwości należy wycofać produkt z użytku i skontaktować się ze sprzedawcą
• Należy unikać kontaktu z gorącymi powierzchniami
• Nigdy nie należy mocować pasów transportowych pod ładunkiem, ponieważ może to powodować uszkodzenia spowodowane nadmierną kompresją
• Kontrole powinny obejmować również inne części używane do połączeń
• Czynniki chemiczne mogą prowadzić do osłabienia i selektywnego zmiękczenia materiału. Dowodem na to może być łuszczenie się powierzchni, które mogą zostać zerwane lub przetarte. Jeśli są widoczne, pasy transportowe powinny być wycołane z użytku
• Uszkodzenia spowodowane przez kontakt z gorącymi powierzchniami lub tarciem, (które może wytworzyć nadmierne ciepło) będą widoczne, jako miejscowe oszklenie lub w skrajnych przypadkach, jako stopienie włókien. Jeśli są widoczne, pasy transportowe powinny być wycofane z użytku

Zastosowanie zgodne z przeznaczeniem

Uchwyt samochodowy na 3 rowery, do montażu z tyłu auta, przeznaczony do użycia z większością aut.

Powyśzy produkt nie jest przeznaczony do użycia z autami:

• sportowymi
• kabriolet
• z podzieloną tylną klapą
  • z zsuwana tylną klapą

Rozpakowanie narzędzia

• Ostrożnie rozpakuj i sprawdź narzędzie. Zapoznaj się ze wszystkimi mechanizmami i funkcjami.
• Upewnij się, że narzędzie zawiera wszystkie części i są one w dobrym stanie. Jeśli brakuje pewnych części lub są one uszkodzone, należy uzupełnić lub wymienić je przed rozpoczęciem korzystania z narzędzia

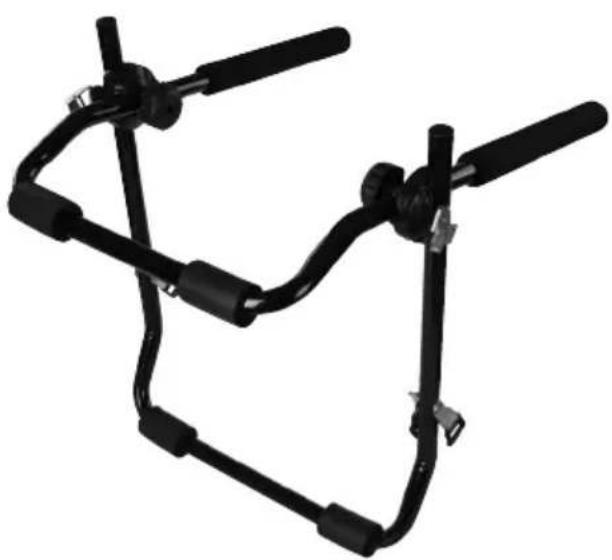

Przedstawienie produktu

1. Rama uchwytu rowerowego
2. Šruba M6 10 x 40 mm
3. Nylonowa nakrętka blokująca M6 10 mm
4. Podkładka M6
5. Plastikowa czarna klamra
6. Wygięta stalowa kotwa
7. Piaska stalowa kotwa na pętle
8. Pas montażowy na rower (700 x 100 mm)
9. Pas z ogumowanym hakiem (1200 mm)
10. as z ogumowanym hakiem (930 mm)
11. Otwór montażowy na plastikową klamrę
12. Mechanizm blokujący
13. stalowa klamra blokująca
14. Pokrętło blokady mechanizmu

Montaž

Montaż dolnych i bocznych klamer

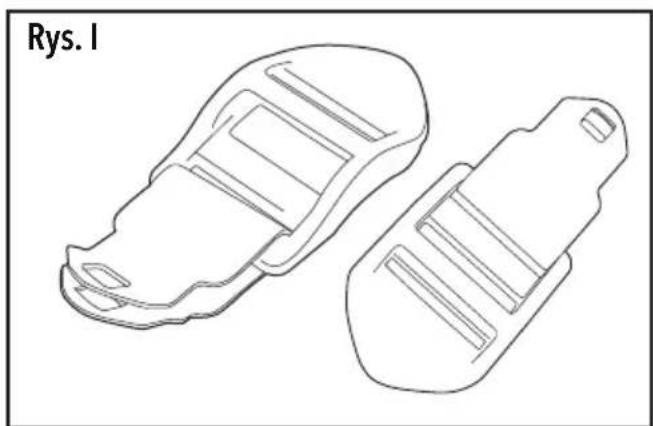

1. Założ jedną z plastikowych klamer (2) na wygiętą stalową kotwę (6) (Rys. I)

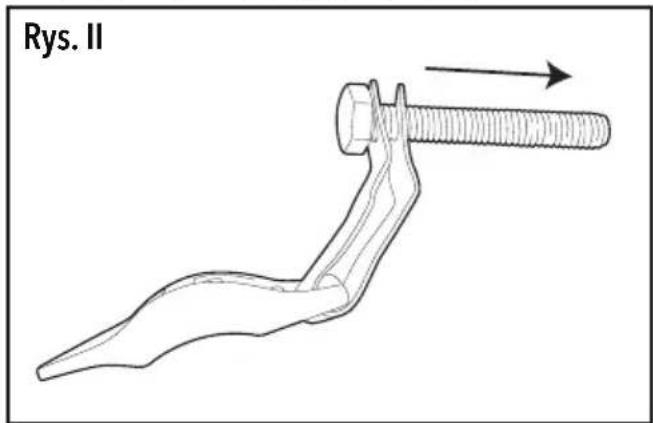

1. Wsuń jedną ze śrub M6 10 x 40 mm (2) przez kotwę (6) (Rys. II)

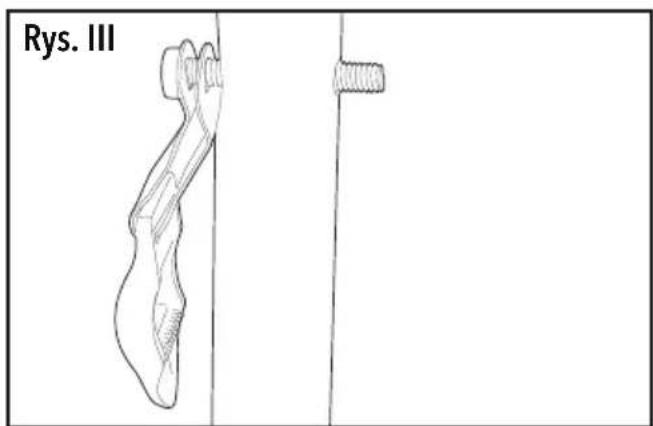

1. Wepchnij śrubę przez otwór montażowy na plastikową klamrę (11) oraz ramę uchwytu (1) (Rys. III)

1. Założ klamrę na płaską stalową kotwę (7) (Rys. I)
2. Umieść płaską stalową kotwę (7) na wystającej śrubie zakładając uprzednio podkładkę (4) oraz nylonową nakrętkę blokującą M6 (3) (Rys. IV)

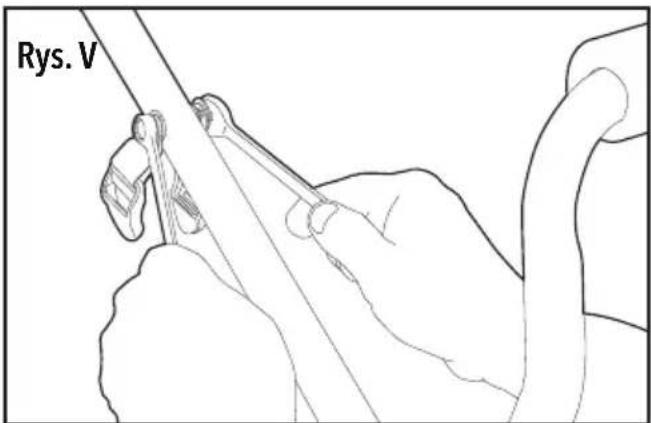

1. Przy użyciu klucza 10 mm (brak w komplecie), przykręć nakrętkę, jednakże nie zbyt mocno, aby pozostawić miejsce na dodatkowe regulacje (Rys. IV)

Mocowanie pasów

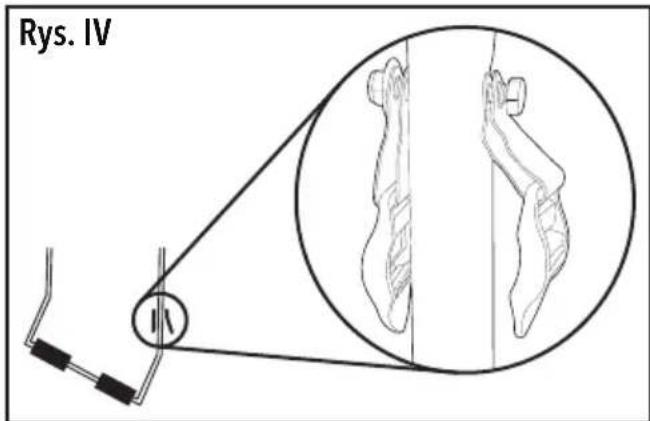

• Wsuń 1200 mm pas (9) przez stalowa klamre blokującą (13) (Rys. IV)

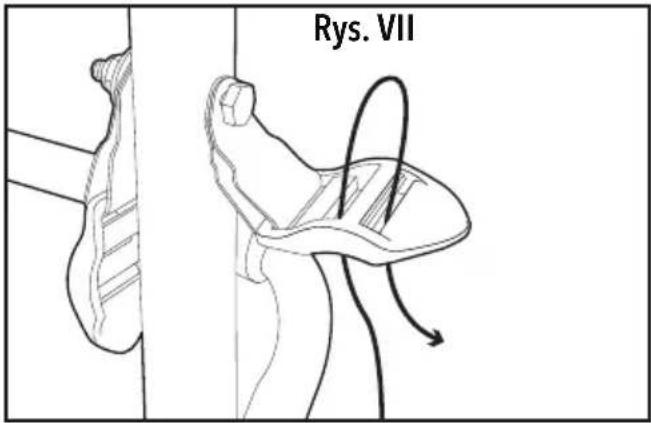

• Wsuń 930 mm pas (10) przez plastikową klamrę (5) (Rys. VII)

Obstuga

Dostosowanie pozycji uchwytu

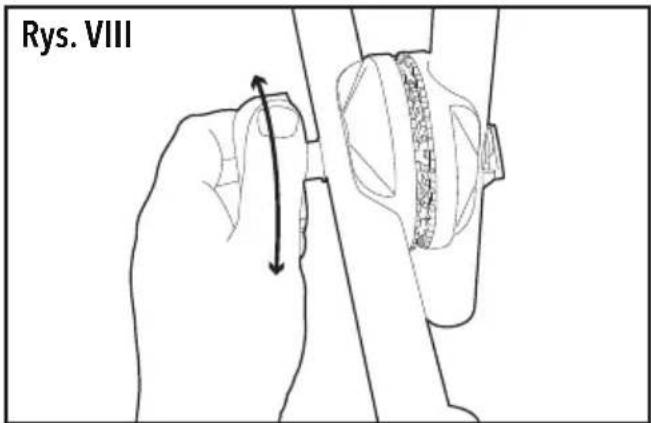

1. Odkręć pokrętło blokady mechanizmu (14) w lewo w celu odłączenia ząbków (Rys.VIII)

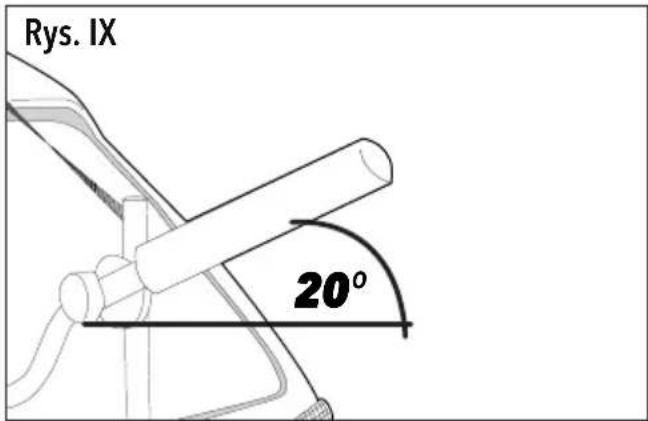

1. Wyreguluj uchwyt, aby kąt pozycjonowania wynosił 20° od poziomej pozycji pojazdu (Rys. IX)
2. Upewnij się, że zęby pokrętła regulacji kąta są poprawnie zrównane, po czym przykręć pokrętło

Mocowanie uchwytu

1. Upewnij się, że bagażnik/tylna klapa są czyste przed instalacją uchwytu

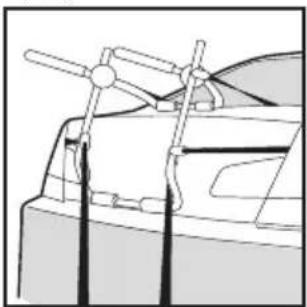

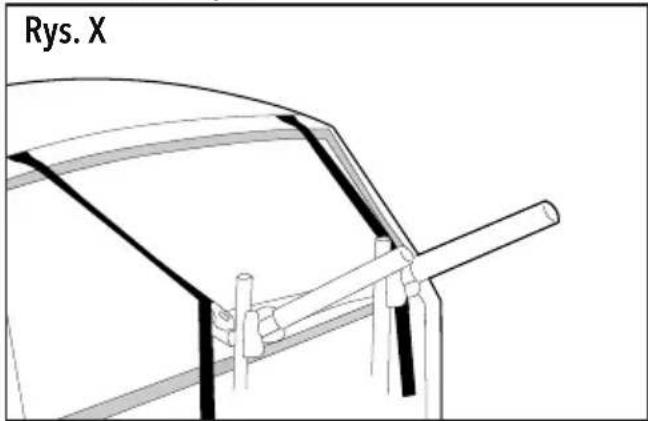

2. Po prawidłowym zmontowaniu uchwytu, otwórz kląpę bagażnika i zaczep hak górnego pasa na górnej części klapy
3. Zamknij klapę bagażnika i zaciśnij górny pas, aby zlikwidowac wszelkie poluzowania (Rys. X)
   Uwaga: Jeśli szczelina w górnej części klpay jest niewystarczająca, aby umieścić hak, należy zamontować dodatkowe mocowania, aby zapobiec uszkodzeniu karoserii pojazdu hakami.
   WAŻNE: Haki uchwytu nie powinny być zaczepiane o krawędź szyby, bądź elastyczny panel.

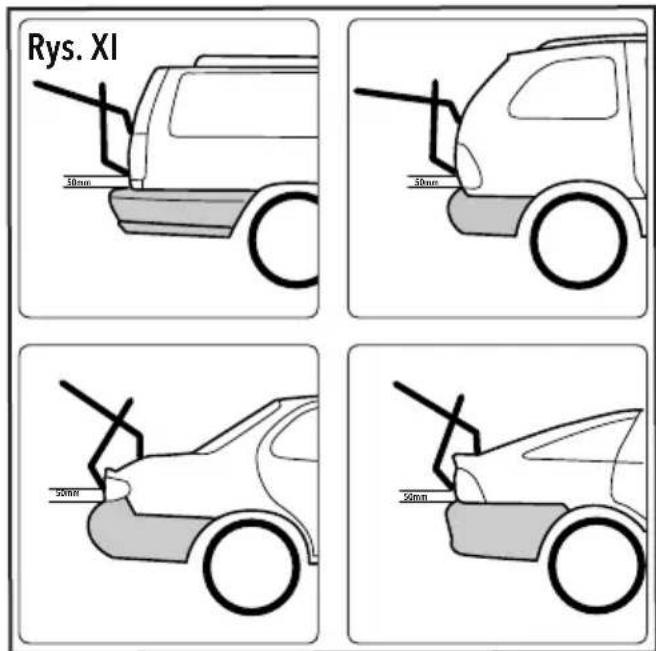

1. Umieść uchwyt naprzeciw pojazdu około 50 mm nad podstawą klapy bagażnika (Rys. XI)
2. Dostosuj uchwyt ( patrz rozdział: "Dostosowanie pozycji uchwytu"), tak aby był osadzony naprzeciw klapy pojazdu, upewniając się, że górna część spoczywa na górnej bądź dolnej części panelu, na której jest osadzony (nie po środku)
3. Rama uchwytu powinna opierać się o pojazd przy zastosowaniu zbliżonego odstępu 10 cm od pojazdu. Ten odstęp ulegnie zmniejszeniu wraz z dociśneciem pasów (Rys. XI)

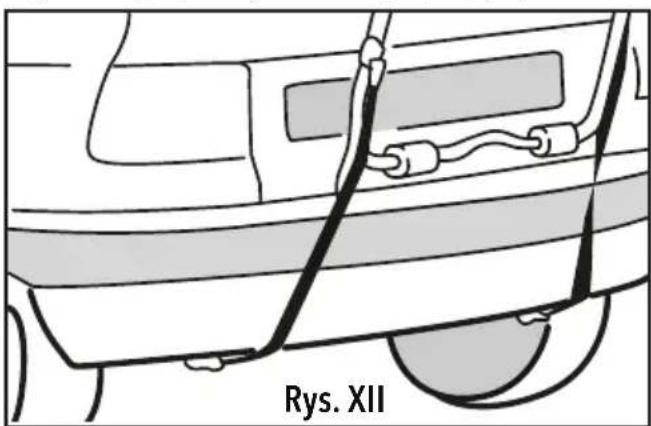

1. Po poprawnym osadzeniu, należy założyc dolne pasy w bezpiecznym miejscu z tyłu pojazdu - najlepiej na podwoziu, bądź tylnej klapie (Rys. XII)
   OSTRZEŻENIE: Nie wolno zaczepiać dolnych pasów o plastikowy zderzak, bądź inne plastikowe elementy, gdyż mają skłonność do zniekształcenia, bądź uszkodzenia pod obciążeniem.

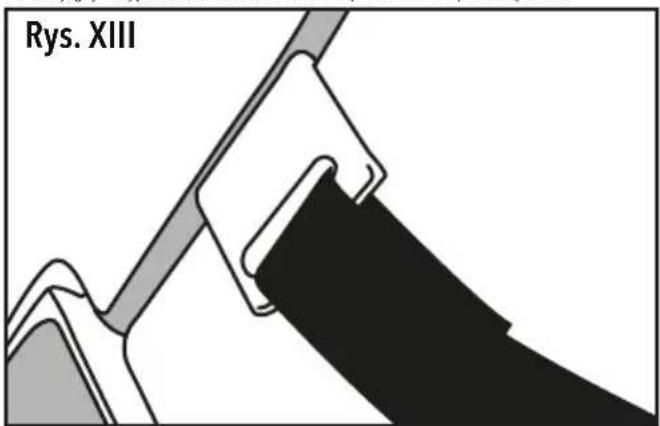

1. Przymocuj boczne haki do klapy (Rys. XIII)

2. Usuń wszelkie poluzowania z pasów

3. Stopniowo zaciśnij każdą parę pasów w kolejności: góra/dół/boki

4. Powtórz proces do momentu, aż uchwyt będzie solidnie zabezpieczony

Uwaga: Luz między uchwytem, a nadwoziem oraz uchwytem, a zderzakiem zmniejszy się podczas dokręcania. Upewnij się, że po zabezpieczeniu uchwytu, pomiędzy uchwytem, a nadwoziem jest minimum 5 cm, zaś nad zderzakiem nadal jest utrzymany odstęp

• Po zabezpieczeniu i sprawdzeniu uchwytu, rower może być zamontowany na uchwycie przy użyciu pasów dołączonych w komplecie z produktem, bądź alternatywnej metodzie przymocowania roweru (brak w komplecie)
• Rowery MUSZA być zamontowane WYŁĄCZNIE na gąbkowanych elementach ramy uchwytu, co zapobiegnie uszkodzenim, rowerów, uchwytu oraz samego pojazdu
• WAŻNE: Upewnij się, że rowery są solidnie przymocowane do uchwytu przed rozpoczęciem podróży.

- Regularnie sprawdź, czy wszystkie śruby mocujące są odpowiednio dokręcone.

Smarowanie

• Należy regularnie smarować wszystkie ruchome części urządzenia niewielką ilością środka smarnego w sprayu.
• Należy zawsze dbać o czystość urządzenia. Brud i kurz powodują szybsze zużycie elementów wewnętrznych i skracają okres eksploatacji urządzenia
• Jeśli czyszczenie na sucho nie przynosi wystarczających efektów, zalecane jest użycie wilgotnej szmatki i łagodnego detergentu
• Do czyszczenia elementów plastikowych nie należy używać środków zracych

Kontakt

W celu uzyskania porady serwisowej lub technicznej należy się skontaktować infolinią: ([phone]

Strona: silverlinetools.com/en-GB/Support

Adres:

Powerbox

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ, United Kingdom

Przechowywanie

- Należy przechowywać narzędzie w bezpiecznym, suchym miejscu niedostępnym dla dzieci.

Gwarancja narzędzi Silverline

Niniejszy produkt Silverline posiada 3 letnią gwarancję

Aby zakwalifikować się do uzyskania powyższej gwarancji należy zarejestrować niniejszy produkt na stronie www.silverlinetools.com w ciągu 30 dni od daty zakupu. Okres gwarancji rozpoczyna się w dniu zakupu produktu widocznym na paragonie.

Rejestracja produktu

Rejestracji produktu można dokonać na stronie www.silverlinetools.com, wybierając przycisk „Rejestracja”. Należy wprowadzić:

• Dane osobowe
• Szczególy dotyczące produktu oraz informacje dotyczące zakupu
  Po wprowadzeniu tych informacji zostanie utworzony certyfikat gwarancji niniejszego produktu, jako dokument w formacie PDF, który należy wydrukować i zachować wraz z dowodem zakupu.

Zasady i warunki

Okres gwarancji zaczyna obowiązywać od daty zakupu detalicznego znajdującej się na paragonie.

PROSIMY O ZACHOWANIE PARAGONU

Jeśli produkt wykaże jakiekolwiek usterki w ciągu 30 dni od daty zakupu, należy go zwrócić do dystrybutora/sklepu, w którym towar zakupiono, od którego został zakupiony okazując przy tym dowód zakupu.

Jeśli usterka pojawi się po 30 dniach, należy zwrócić produkt do:

Roszczenia gwarancyjne należy zgłaszać w okresie gwarancji. Należy dostarczyć dowód zakupu, swoje imię i nazwisko, adres miejsca zakupu przed wykonaniem jakichkolwiek napraw.

Należy podać dokładnie dane usterki wymagające naprawy.

Wnioski złożone w okresie gwarancji będą weryfikowane przez Silverline Tools, do ustalenia czy usterki są związane z materialem lub wyrobem produktu.

Koszty transportu nie zostaną pokryte. Produkt przeznaczony do zwrotu musi być starannie oczyszczony. Należy zapakować produkt prawidłowo i bezpiecznie tak, aby nie został uszkodzony podczas transportu do nas. Możemy odrzucić roszczenia niewłaściwie dostarczonych produktów.

Wszystkie naprawy będą przeprowadzone przez firmę Silverline Tools lub agencje upoważnione do tego.

Naprawa lub wymiana produktu nie przedłuży okresu gwarancyjnego.

Usterki uznane przez nas, jako objęte gwarancją będą poddane naprawie bezpłatnie (bez kosztów transportowych) lub poprzez wymianę na narzędzie pracujące w idealnym stanie.

Narzędzia lub części zamienne, do których wydano zamiennik staną się własnością Silverline Tools.

Naprawa lub wymiana produktu w ramach gwarancji zapewnia korzyści, które są dodatkiem i nie wpływają w żaden sposób na ustawowe prawa konsumenta.

Gwarancja pokrywa:

Naprawę produktu (w okresie gwarancji), jeśli zostanie on zakwalifikowany zgodnie z wymogami Silverline Tools w związku z usterkami, które wynikły z wad materiałowych lub wad związanych z produkcją.

Jeżeli jakaś część zastępcza nie jest już dostępna lub wycofana z produkcji, Silverline Tools zastąpi ją funkcjonalnym zamiennikiem.

Produkty używane w EU.

Czego nie pokrywa gwarancja:

Silverline Tools nie pokrywa napraw powstałych w wyniku:

• normalnego zużycia spowodowanego przez normalne użytkowanie zgodne z instrukcją obsługi, np: noże, szczotki, pasy, żarówki akumulatory itp.
• wymiany dowolnego dołączonego wyposażenia np.: noży, wiertel, papieru ściernego, tarcz do cięcia i innych podobnych elementów.
• przypadkowego uszkodzenia spowodowanego niewłaściwym używaniem lub zaniedbaniem, nieostrożnym działaniem lub niestarannym obchodzeniem się z produktem.
• stosowania produktu do innych celów.
• zmiany lub modyfikacji produktu w jakikolwiek sposób.
• usterek wynikających z wykorzystania części zamiennych i akcesoriów, które nie są oryginalnymi elementami Silverline Tools.
• niewłaściwej instalacji (z wyjątkiem instalacji przeprowadzonej Silverline Tools).
• naprawy lub modyfikacji przeprowadzonej przez osoby inne niż z Centrum Usług Silverline Tools lub autoryzowanych punktów serwisowych.
• roszczeń innych niż związanych z usterkami ujętymi w gwarancji produktu.

PL 3 Letnia Gwarancja. Zarejestruj się online w ciągu 30 dni. Obowiązują Zasady i Warunki
