Producttype	Achterfietsendrager voor voertuig
Merk	Silverline
Model	621444
Afmetingen (L x B x H)	750 x 515 x 95 mm
Gewicht	2,5 kg
Maximale belasting (CMU)	45 kg
Maximaal aantal fietsen	3 volwassen fietsen
Montagetype	Achter, op achterklep
Belangrijkste materialen	Stalen frame, nylon banden, rubberen haken
Meegeleverde accessoires	Frame, banden (1200 mm en 930 mm), haken, sluitlussen, fietsbevestigingen, schroeven
Voertuigcompatibiliteit	Lichte auto's met achterklep (behalve sportwagens, cabriolets, achterkleppen met dubbele opening of zijwaartse opening)
Aanbevolen hellingshoek	20° omhoog ten opzichte van horizontaal
Minimale afstand tot voertuig	5 cm tussen de drager en de carrosserie
Correct gebruik	Vervoer van volwassen fietsen, maximale belasting niet overschrijden
Veiligheidsinstructies	Bevestig de onderste banden niet op plastic onderdelen; blokkeer de lichten of kentekenplaat niet; controleer regelmatig de spanning van de banden
Onderhoud	Reinigen met een vochtige doek met lauw water; bewegende delen smeren; geen agressieve oplosmiddelen gebruiken
Garantie	3 jaar (registratie vereist binnen 30 dagen op silverlinetools.com)
Opslag	Veilige, droge plaats, buiten bereik van kinderen

Veelgestelde vragen - 621444 SILVERLINE

Hoe installeer ik de Silverline 621444 fietsendrager?

De installatie gebeurt in verschillende stappen: monteer eerst de bandlussen op het frame, bevestig vervolgens de banden. Open de achterklep, hang de bovenste banden over de rand van de achterklep, sluit en draai aan. Bevestig de onderste banden aan het frame of de achterklep (nooit op plastic onderdelen). Bevestig de zijhaken en draai alle banden geleidelijk aan totdat er geen speling meer is. Zorg voor een hoek van 20° omhoog en een minimale afstand van 5 cm tussen de drager en de carrosserie.

Wat is de maximale belasting van de fietsendrager?

De maximale belasting (CMU) is 45 kg voor een totaal van 3 volwassen fietsen. Echter, bij een sedan met achterklep is de maximale belasting beperkt tot 30 kg (2 volwassen fietsen). Nooit deze limieten overschrijden.

Hoeveel fietsen kan ik vervoeren?

De fietsendrager kan tot 3 volwassen fietsen vervoeren, op voorwaarde dat het totale gewicht niet meer dan 45 kg (of 30 kg bij een sedan) bedraagt. De fietsen moeten met het frame op de met schuim beklede staven worden bevestigd.

Is de fietsendrager compatibel met alle voertuigen?

Hij is compatibel met de meeste lichte auto's met achterklep. Het wordt echter niet aanbevolen voor sportwagens, cabriolets, voertuigen met dubbele of zijwaartse achterklep. Controleer of de achterklep en bumper schoon zijn voor installatie.

Hoe bevestig ik de fietsen op de drager?

Na het installeren van de fietsendrager op het voertuig, plaatst u de fietsen op de met schuim beklede staven van het frame. Bevestig ze met de meegeleverde bevestigingen (700 x 10 mm) en zorg dat ze niet breder zijn dan het voertuig en de lichten of kentekenplaat niet blokkeren. Vergrendel alle bewegende delen van de fietsen in vaste stand.

Wat te doen als de banden beschadigd zijn?

Gebruik nooit een beschadigde band. Inspecteer de banden voor elk gebruik: als u tekenen van slijtage, verkleuring, vezelsmelt of chemische schade ziet, verwijder de band dan uit gebruik en neem contact op met de verkoper. Probeer de band niet zelf te repareren.

Hoe onderhoud ik de fietsendrager?

Reinig de fietsendrager regelmatig met een vochtige doek met lauw water. Gebruik geen alcohol, benzine of sterke reinigingsmiddelen. Smeer bewegende delen met een geschikte spraysmeermiddel. Berg hem op een droge, veilige plaats op, buiten bereik van kinderen.

Wat is de duur van de garantie?

Het product heeft een garantie van 3 jaar. Om hiervan gebruik te maken, moet u het product registreren op silverlinetools.com binnen 30 dagen na aankoop. Bewaar uw aankoopbewijs (factuur) voor eventuele claims.

Moet ik het product registreren voor de garantie?

Ja, registratie is verplicht binnen 30 dagen na aankoop op de site silverlinetools.com. U moet uw persoonlijke gegevens en product- en aankoopdetails verstrekken. U ontvangt een garantiecertificaat in PDF om af te drukken en te bewaren.

Is het veilig om te rijden met de fietsendrager gemonteerd?

Ja, op voorwaarde dat u de instructies opvolgt: controleer regelmatig de spanning van de banden, zorg dat de fietsen goed vastzitten en niet uitsteken, dat de lichten en kentekenplaat zichtbaar zijn (zoniet, voeg een extra kentekenplaat of lichten toe). Vermijd het gebruik van de achterruitwisser. Wees voorzichtig bij verkeersdrempels en oneffen wegen. De snelheid en het rijgedrag kunnen worden beïnvloed.

GEBRUIKSAANWIJZING 621444 SILVERLINE

Hartelijk dank voor de aankoop van dit Silverline-product. Deze handleiding omvat informatie die nodig is voor een veilig en efficiënt gebruik van dit product. Dit product is in het bezit van unieke kenmerken en zelfs indien u bekend bent met gelijkardige producten is het nodig om deze handleiding aandachtig door te lezen om er zeker van te zijn dat u de instructies volledig begrijpt. Zorg ervoor dat alle gebruikers van het product deze handleiding volledig gelezen en begrepen hebben.

Beschrijving symbolen

Op het gegevensplaatje van uw gereedschap kunnen zich symbolen bevinden. Deze vertegenwoordigen belangrijke productinformatie en gebruiksinstructies.

Lees de handleiding

Maximum belasting

Specificaties

Max. belastingscapaciteit ....45 kg

Aantal te plaatsen fietsen ....3

Max. gewicht fietsen 45 kg

Bevestigingstype ...... Bevestiging achteraan

Afmetingen....750 x 515 x 95mm

Gewicht 2,5 kg

De geluidsintensiteit voor de bediener kan 85 dB(A) overschrijden en de gehoorbescherming is noodzakelijk.

Algemene veiligheid

Zorg ervoor dat u, voorafgaand aan het gebruik van het product, deze handleiding en alle met het product verbonden etiketten en labels aandachtig gelezen en begrepen hebt. Houd deze handleiding bij het product. Zorg ervoor dat iedereen die dit product gebruikt, volledig op de hoogte is van deze instructies.

Forceer dit product niet of tracht het niet te gebruiken voor een doel waarvoor het niet ontworpen werd.

Het gebruik van welk hulpmiddel of accessoire dan ook dat verschillend is van deze die vermeld worden in deze handleiding, kan aanleiding geven tot schade of letsel.

Het gebruik van ongeschikte accessoires kan gevaarlijk zijn en kan aanleiding geven tot het vervallen van de garantie.

Veiligheid fietsdrager

⚠ WAARSCHUWING: Span de bevestigingsriemen van het voertuig steeds opnieuw aan nadat fietsen op de drager zijn geplaatst.

Respecteer de maximum belasting voor dit product: 45 kg voor drie fietsen voor volwassenen. Indien de drager gebruikt wordt op een voertuig van het saloon-type met koffer, is dat 30 kg of 2 fietsen voor volwassenen.

Controleer de spanning van de riemen op regelmatige tijdstippen wanneer de drager op het voertuig is gemonteerd, en span na indien dat nodig is. Pas de lengte aan tussen deze tijdstippen, afhankelijk van de toestand van de weg.

Zorg ervoor dat de verlichting of de nummerplaat of het kenteken van de auto NIET bedekt worden door de fietsen of door de drager. Indien een dergelijke obstructie onvermijdelijk is, maar dan steeds gebruik van extra verlichting of van een extra nummerplaat of kenteken zodat u het verkeersreglement alsnog respecteert.

Wanneer fietsen zijn aangebracht op de drager zal het rijgedrag van het voertuig daardoor wijzigen. Gebruik de ruitenwisser van de achterruit van de auto NIET wanneer de drager op het voertuig is aangebracht omdat de drager de beweging van de ruitenwisser kan verhinderen en zodoende schade kan veroorzaken aan het wissermechanisme of aan de drager.

Zorg ervoor dat de fietsen op een zodanige wijze op de drager zijn geplaatst dat zij in de breedte niet uitsteken voorbij het voertuig, de uitlaat of in contact komen met het lakwerk van het voertuig, en dat er voldoende afstand voorzien is tussen de fietsen en het wegdek.

Wanneer u de fietsdrager buiten het VK gebruikt, raadpleeg dan de plaatselijke

transportautoriteiten omdat in sommige landen het gebruik van de drager aan beperkingen onderhevig kan zijn.

BELANGRIJK: Wees extra voorzichtig wanneer u over hobbels, op hellingen en op ruwe of oneffen ondergrond rijdt.

Bescherm de spanriemen tegen wijving, scherpe randen of oppervlakken die schade kunnen veroorzaken

Zorg dat de spanriemen nooit geknoopt of verdraaid zitten

Laat spanriemen voor gebruik door een bevoegd persoon nakijken

Probeer de spanriemen nooit te repareren. Indien u twijfelt, stel de spanriemen dan buiten dienst en neem contactr op met de verkoper.

Vermijd contact met hittebronnen en hete oppervlakken

Klem een spanriem nooit onder een last vast, dit kan de riem ernstig beschadigen

Controleer ook alle bevestigingsmiddelen die samen met de spanriemen worden gebruikt

Chemische aantasting leidt tot plaatselijke verzwakking en verzachting van het materiaal. Dit veroorzaakt een schilferend oppervlak dat afgeplukt of afgewreven kan worden. Als dit zichtbaar is, neem de spanriemen dan onmiddellijk uit gebruik

Hitte- of wrijvingschade is te herkennen aan glazig uitziende vezels en, in ernstige gevallen, aan een versmelting van de vezels. Als dit zichtbaar is, neem de ratelspanriemen dan onmiddellijk uit gebruik

Gebruiksdoel

Achterop het voertuig te bevestigen dragerframe, te gebruiken met de meeste lichte voertuigen en geschikt om tot 3 fietsen voor volwassenen op te nemen.

Dit product is niet aanbevolen voor de volgende soorten voertuigen:

Sportwagens

Cabriolets

Split koffers

Zijdeling openende koffer

Uw uitrusting uit de verpakking halen

- Haal uw nieuw product voorzichtig uit de verpakking en inspecteer het. Zorg dat u op de hoogte bent van alle kenmerken en functies ervan.

Productonderdelen

1.	Frame fietsdrager
2.	M6 10 x 40 mm Bout
3.	M6 10 mm Nylon Borgmoer
4.	M6 Ring
5.	Plastic riemgesp
6.	Haakse stalen verankeringsogen
7.	Wakke stalen verankeringsogen
8.	Fretsbevestigingsriem (700 mm x 10 mm)
9.	Riem met rubber-gecoate haken (1200 mm)
10.	Riem met rubber-gecoate haken (930 mm)
11.	Sevestigingsgat plastic riemgesp
12.	Vergrendel- of borgmechanisme
13.	Metalen veerborggesp
14.	Knop vergrendel- of borgmechanisme

Assemblage

Aanbrengen van de onderste en zijdelingse spanriemgespen

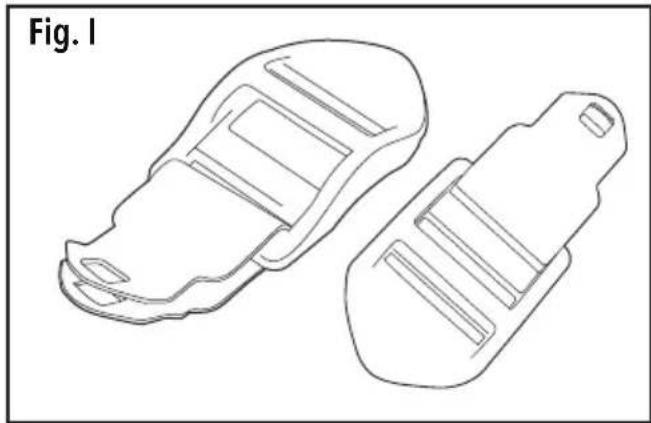

1. Haak één van de plastic spanriemgespen (2) in één van de haakse stalen ankerogen (6) Fig.1)

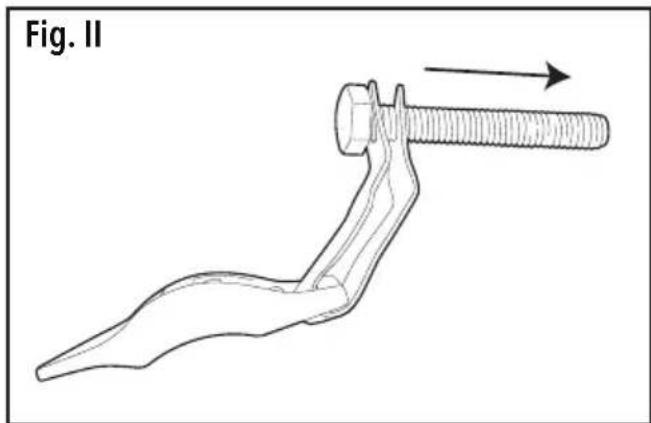

1. Schuif één van de M6 10 x 40 mm bouten (2) door het haakse stalen ankeroog (6) (Fig. II)

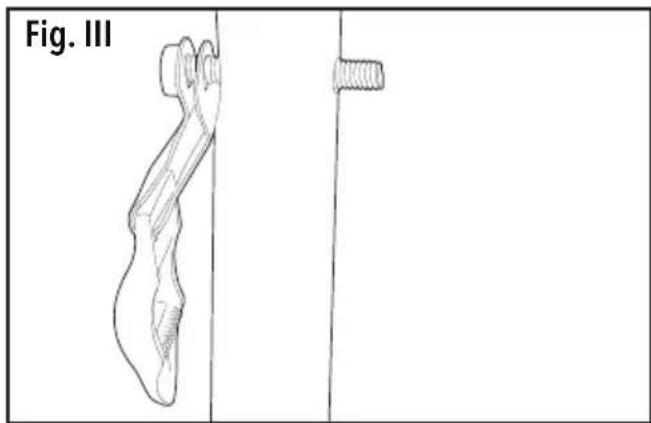

1. Duw de bout met het oog door het bevestigingsgat van de gesp (11) op het frame (1) (Fig. III)

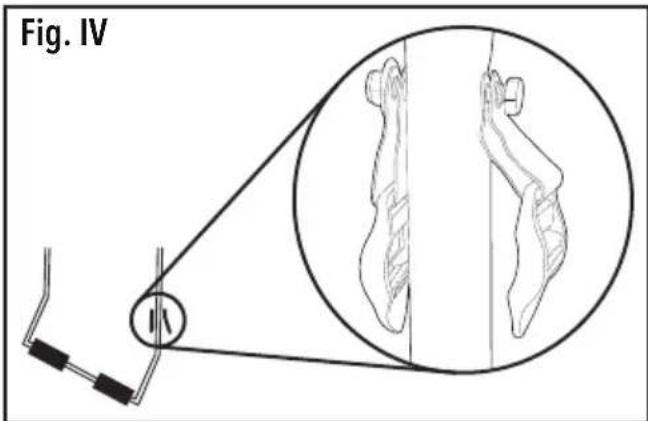

1. Haak één van de plastic spanriemgespen in één van de vlakke stalen ankerogen (7) Fig.1)

2. Plaats vervolgens het vlakke stalen ankeroog (7) op de uitstekende bout, gevolgd door een ring (4) en een M6 nylon borgmoer (3) (Fig. IV)

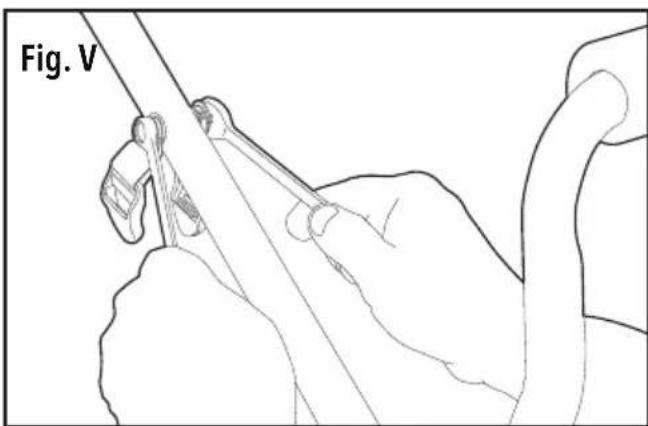

1. Gebruik twee 10 mm sleutels (niet meegeleverd) om de moer aan te spannen, waarbij men ervoor dient te zorgen dat dit niet overmatig gebeurt om een eventuele latere aanpassing mogelijk te maken (Fig. V)

Bevestigen van de spanriemen

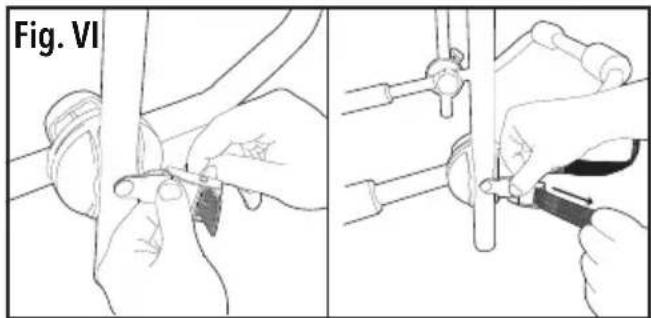

Voer de 1200 mm spanriemen (9) door de veerborggespen (13) (Fig. VI)

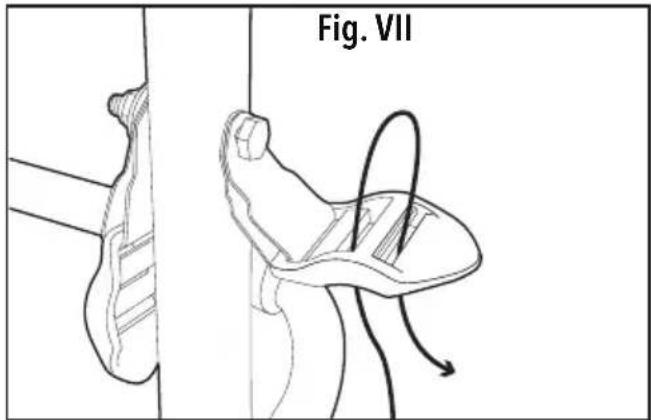

Voer de 930 mm spanriemen (10) door de plastic gespen (5) (Fig. VII)

Werking

Instellen van de positie van de drager

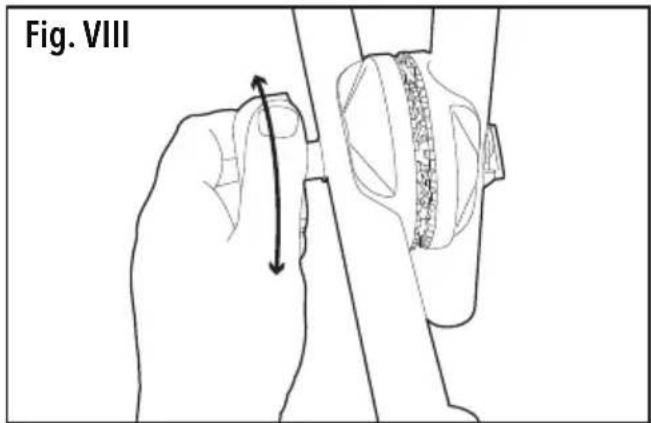

1. Los de borgmechanismeknoppen (14) door ze in tegenwijzerzin te draaien om de getande hoekinstelling los te maken. (Fig. VIII)

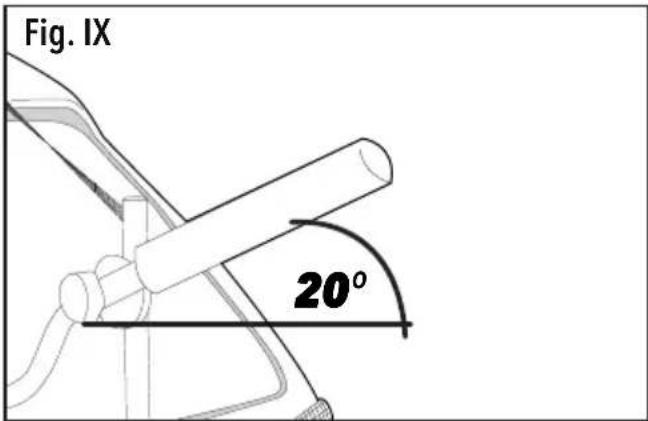

1. Stel de drager op een zodanige wijze in dat er minimaal een 20° opwaartse hoekverstelling mogelijk is ten opzichte van de horizontale positie, weg van het vertuig, vanuit de definitieve positie (Fig. IX
2. Zorg ervoor dat de tanden van de getande hoekinstelling correct uitgelijnd zijn en span de knop opnieuw aan

Plaatsen van de drager

1. Zorg ervoor dat de achterzijde/bumper zuiver zijn alvorens de drager te installeren.

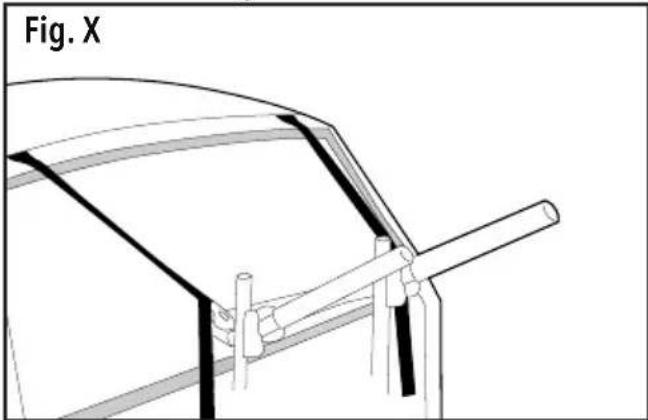

2. Zodra de drager correct is geïnstalleerd, opent u de kofferzijde en haakt u de bovenste spanriemen over de bovenrand van de kofferbak van het voertuig.
3. Sluit de kofferbak en span de bovenste spanriemen aan tot de speling uit de riemen is verwijderd (Fig. X)

Opmerking: Indien de paneelopening niet voldoende groot is om de haken op te nemen, kan een halterfitting of dergelijke nodig zijn om schade aan het voertuig of aan de haken te voorkomen.

BELANGRIJK: Paneelhaken mogen niet gebruikt worden om de drager te bevestigen op glasranden of op flexibele panelen

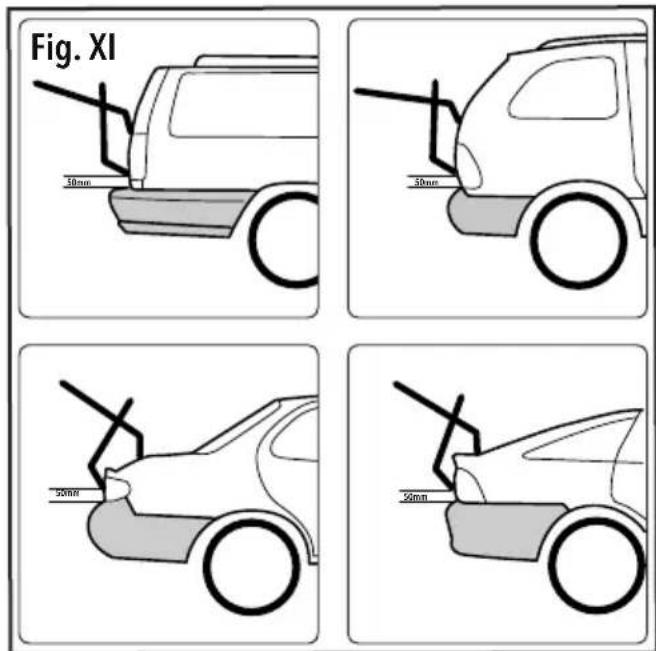

1. Plaats de drager tegen het voertuig met een afstand van ongeveer 50 mm boven de basis van de kofferbak
2. Pas de drager aan (Zie "Aanpassen van de dragerhoek") zodat hij tegen de kofferbak van het voertuig rust, waarbij men er zeker van dient te zijn dat het bovenste deel aanligt tegen het bovenste of onderste derde deel van het paneel waartegen het rust (niet het midden).
3. Het frame dient voorwaarts te hellen in de richting van het voertuig, terwijl er een speling dient aangehouden te worden van ongeveer 10 cm ten opzichte van het voertuig. Deze afstand zal gereduceerd worden wanneer de spanriemen worden aangespannen

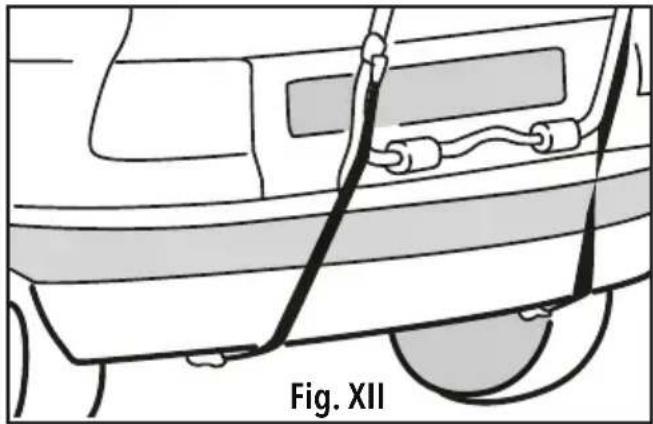

1. Zodra de drager correct gepositioneerd is, dient men de onderste spanriemen aan te brengen op een veilige plaats achteraan het voertuig - ideaal het chassis of de kofferbak (Fig. XII)

WAARSCHUWING: Bevestig de onderste spanriemen NIET op de plastic bumper of op andere plastic onderdelen omdat deze waarschijnlijk zullen vervormen of breken onder de uitgeofende belasting.

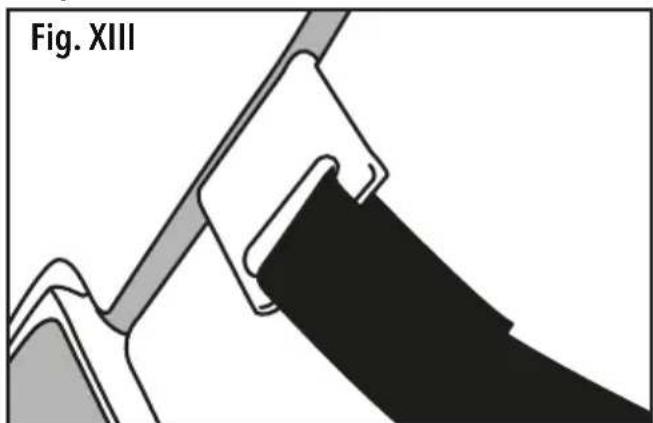

1. Breng de zijhaken aan op de kofferbak (Fig. XIII)
2. Verwijder eventuele speling in de spanriemen
3. Span elk paar spanriemen geleidelijk aan in de volgorde: top/bodem/zijde
4. Herhaal de aanspanning tot de drager veilig gepositioneerd is.
   Opmerking: De speling tussen de drager en het lichaam van het voertuig, en tussen de drager en de bumper zal afnemen tijdens het aanspannen. Zorg ervoor dat, zodra het geheel veilig is aangespannen, er een afstand in stand wordt gehouden van ten minste 5 cm tussen de drager en het lichaam van het voertuig, en dat er nog steeds speling in stand wordt gehouden boven de bumper.

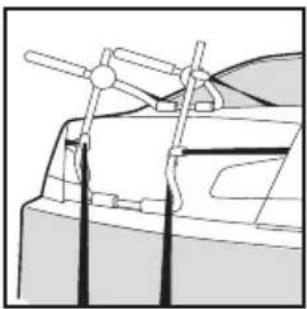

5. Zodra de drager bevestigd en gecontroleerd is, kunnen de fietsen aangebracht worden en worden vastgezet op de drager met behulp van de voorziene spanriemen of met behulp van een alternatieve bevestigingswerkwijze (niet meegeleverd):
6. Zorg ervoor dat alle bewegende delen van de fietsen in een stationaire positie zijn vastgezet.
7. De fietsen MOETEN op de drager vastgezet zijn via het frame en mogen enkel gemonteerd zijn op van schuimen delen voorziene stangen om schade aan de fietsen, de drager, of het voertuig te voorkomen.
8. BELANGRIJK: Zorg ervoor dat ALLE fietsen op veilige wijze op de drager bevestigd zijn alvorens een reis aan te vatten

• Controleer regelmatig of alle bevestigingsschroeven aangedraaid zijn.
• Houd de drager zuiver. Vuil en stof geven aanleiding tot een snelle slijtage van de onderdelen, en verkorten de levensduur van de drager
• Maak de drager schoon met een zachte vochtige doek en met warm water Gebruik geen alcohol, petroleum, of sterke schoonmaakmiddelen.
• Gebruik nooit bijtende middelen om plastic onderdelen schoon te maken

Smering

- Smeer alle bewegende onderdelen lichtjes en op regelmatige tijdstippen met behulp van een geschikt sproeismeermiddel.

Contact

Voor advies in verband met technische zaken of met herstellingen, gelieve contact op te nemen met ([phone]

Web: silverlinetools.com/en-GB/Support

Adres:

Powerbox

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ, Verenigd Koninkrijk

Opberging

Berg deze uitrusting voorzichtig op op een veilige en droge plek, buiten het bereik van kinderen

Silverline Tools Garantie

Dit Silverline product komt met 3 jaar garantie.

Registreer dit product binnen 30 dagen van aankoop op www.silverlinetools.com om in aanmerking te komen voor 3 jaar garantie. De garantieperiode begint op de datum van aankoop op het ontvangstbewijs.

Het gekochte product registreren

Ga naar: silverlinetools.com, kies Registration (registratie) en voer het volgende in:

- Uw persoonlijke gegevens

- De gegevens van het product en de aankoop

U ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.

Voorwaarden

De garantieperiode gaat in vanaf de datum van aankoop op het ontvangstbewijs.

BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS

Als dit product binnen 30 dagen van de aankoopdatum een fout heeft, breng het dan naar de winkelier waar u het heeft gekocht, met uw ontvangstbewijs, en met vermelding van de details van de storing. U kunt om een nieuwe vragen of om uw geld terug.

Als dit product na de periode van 30 dagen een fout heeft, stuur het dan naar:

Alle claims moeten binnen de garantieperiode worden ingediend.

U moet het originele ontvangstbewijs geven met de datum van aankoop, uw naam, adres en plaats van aankoop voordat er aan kan worden gewerkt.

U moet nauwkeurige gegevens verschaffen van de fout die verholpen moet worden.

Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricage van het product.

De verzendkosten worden niet vergoed. De geretourneerde items moeten voor de reparatie in een redelijk schone en veilige staat verkeren en moeten zorgvuldig worden verpakt om schade en letsel tijdens het vervoer te voorkomen. Ongeschikte en onveilige leveringen kunnen worden afgewezen.

Al het werk wordt uitgevoerd door Silverline Tools of een officiële reparatiedienst.

De garantieperiode wordt niet door de reparatie of vervanging van het product verlengd.

Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van gratis reparatie van het gereedschap (exclusief verzendingskosten) of door vervanging door een gereedschap in perfecte staat van werking.

De ingehouden gereedschappen of onderdelen die zijn vervangen, worden het eigendom van Silverline Tools.

De reparatie of vervanging van het product onder garantie zijn voordelen die bijkomstig zijn aan uw wettelijke rechten als consument, en hebben daar geen invloed op.

Wat is gedekt:

De reparatie van het product, mits naar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken het gevolg zijn van defecte materialen of fabrieksfouten binnen de garantieperiode.

Onderdelen die niet meer verkrijgbaar zijn en die niet meer worden vervaardigd worden door Silverline Tools vervangen door een functionele vervanging.

Gebruik van dit product in de EU.

Wat niet is gedekt:

Silverline Tools geeft geen garantie op reparaties als gevolg van:

Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstructies zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.

De vervanging van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten.

Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoorzichtige bediening en hantering van het product.

Gebruik van het product voor andere doeleinden dan normaal huishoudelijk gebruik.

Alle soorten wijzigingen en modificaties van het product.

Gebruik van andere onderdelen en accessoires dan de originele onderdelen van Silverline Tools.

Defecte installatie (behalve wanneer geïnstalleerd door Silverline Tools).

Reparaties of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens officiële reparatiediensten.

Behalve claims voor het recht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zijn geen andere claims gedekt.
