15 - Detektor Testboy - Bezpłatna instrukcja obsługi

Typ produktu	Detektor pól magnetycznych
Marka	Testboy
Model	15
Zasilanie	2 baterie AAA 1,5 V (typ mikro)
Napięcie znamionowe baterii	1,5 V
Kategoria przepięciowa	CAT III 1000 V
Stopień ochrony	IP40
Norma kontrolna	CEI/EN 61010-1 (DIN VDE 0411)
Funkcja główna	Bezkontaktowe wykrywanie pól magnetycznych
Zasada wykrywania	Obwód elektryczny zintegrowany w końcówce pomiarowej
Wskaźnik wykrywania	Lampa (LED)
Typowe zastosowania	Elektrozawory, przekaźniki, obwody drukowane, instalacje grzewcze, pojazdy użytkowe
Dołączone akcesoria	2 magnesy kontrolne
Wymiana baterii	Otwórz komorę śrubokrętem, przestrzegaj polaryzacji
Konserwacja i czyszczenie	Czyścić suchą szmatką; unikać kurzu i wilgoci
Gwarancja	5 lat (po okazaniu faktury)
Zgodność	CE, dyrektywy niskonapięciowa 2006/95/WE i EMC 2004/108/WE
Recykling	Urządzenie i baterie oddzielnie; punkty zbiórki ZSEE i zużytych baterii
Wyłączenie odpowiedzialności	Nieprzestrzeganie instrukcji obsługi powoduje utratę gwarancji
Zgodne użytkowanie	Tylko do zastosowań opisanych w instrukcji

Często zadawane pytania - 15 Testboy

Jak używać Testboy 15?

Trzymaj końcówkę kontrolera magnetycznego blisko badanego obiektu. Jeśli lampka się zaświeci, obiekt jest magnetycznie aktywny. Nie jest wymagane zatrzymywanie maszyn. Przed użyciem przeprowadź kontrolę działania za pomocą dołączonych magnesów.

Jak wymienić baterie?

Podnieś komorę baterii za pomocą śrubokręta w wycięciu. Włóż dwie baterie AAA 1,5 V, przestrzegając polaryzacji. Nie wyrzucaj zużytych baterii do odpadów domowych.

Co wykrywa Testboy 15?

Wykrywa bezkontaktowo pola magnetyczne dowolnego typu, na przykład: elektrozawory, przekaźniki, obwody drukowane, itp.

Czy trzeba zatrzymać maszyny, aby przeprowadzić test?

Nie, wykrywanie odbywa się bezkontaktowo i bez konieczności zatrzymywania maszyn lub urządzeń.

Co zrobić, jeśli końcówka nie świeci?

Najpierw sprawdź baterie. Jeśli są wyczerpane, wymień je. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Jaka jest gwarancja na Testboy 15?

Testboy oferuje 5-letnią gwarancję po okazaniu faktury, obejmującą wady produkcyjne i materiałowe. Uszkodzenia spowodowane upadkiem lub błędami obsługi są wyłączone.

Jak czyścić i konserwować urządzenie?

Czyść urządzenie suchą szmatką. Unikaj zakurzonych i wilgotnych środowisk. Po zmianie temperatury odczekaj 30 minut przed użyciem, aby urządzenie się zaadaptowało.

Jakie są ważne wskazówki bezpieczeństwa?

Przestrzegaj pięciu zasad bezpieczeństwa: odłączenie, zabezpieczenie przed ponownym załączeniem, sprawdzenie braku napięcia na 2 biegunach, uziemienie i zwarcie, osłonięcie sąsiednich części pod napięciem. Nigdy nie kieruj lasera (jeśli obecny) w oczy.

Jak poddać urządzenie recyklingowi po zakończeniu eksploatacji?

Urządzenie podlega dyrektywie ZSEE (2002/96/WE). Oddaj je bezpłatnie do punktu zbiórki odpadów elektronicznych. Zużyte baterie również należy poddać recyklingowi oddzielnie.

Czy mogę używać urządzenia na obwodach pod napięciem?

Tak, urządzenie jest zgodne z kategorią przepięciową CAT III 1000 V według CEI/EN 61010-1, co pozwala na użycie na obwodach pod napięciem zgodnie z zasadami bezpieczeństwa.

INSTRUKCJA OBSŁUGI 15 Testboy

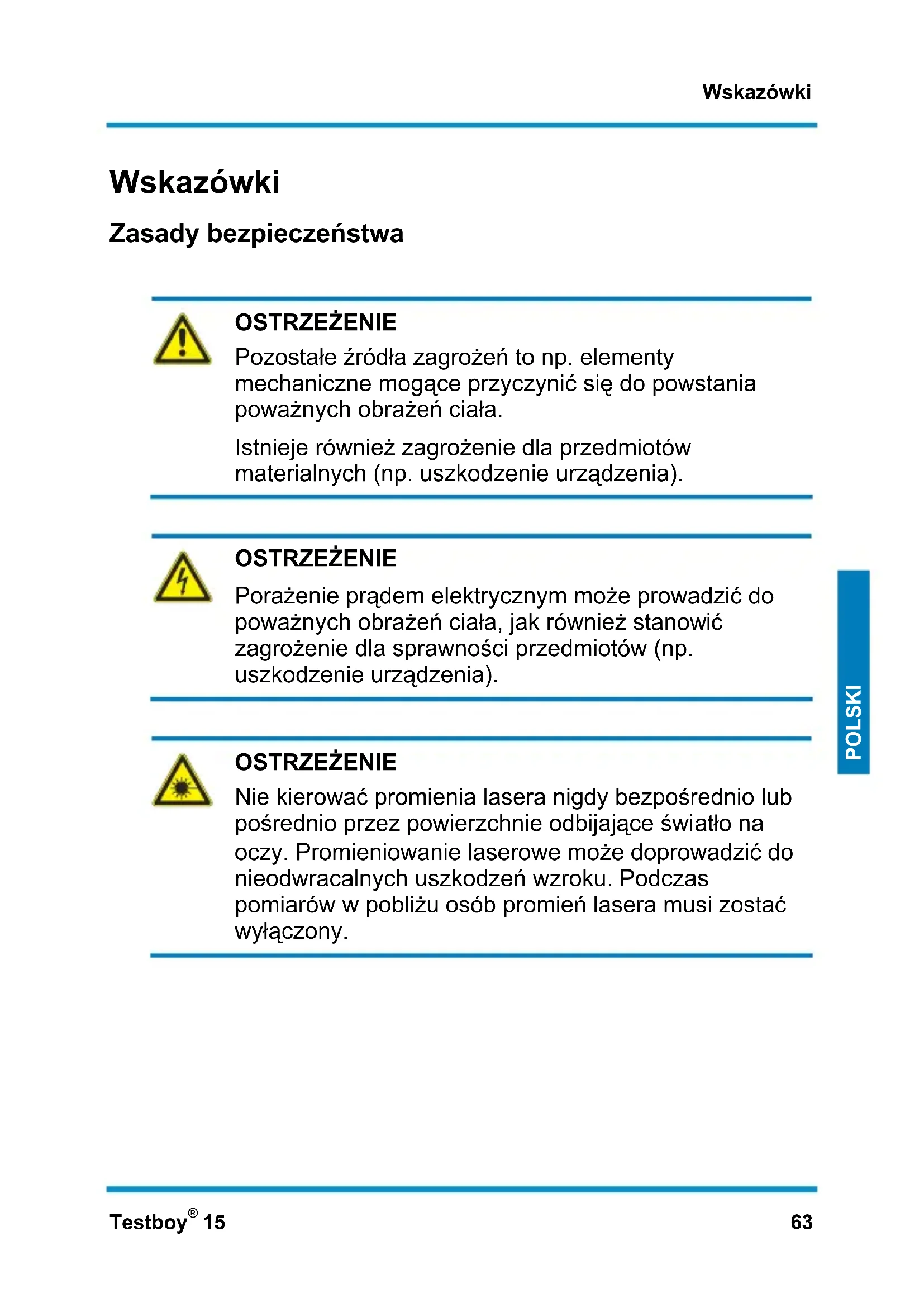

Zasady bezpieczeństwa

OSTRZEŻENIE

Pozostałe źródła zagrożeń to np. elementy mechaniczne mogące przyczynić się do powstania poważnych obrażeń ciała.

Istnieje również zagrożenie dla przedmiotów materialnych (np. uszkodzenie urządzenia).

OSTRZEŻENIE

Porażenie prądem elektrycznym może prowadzić do poważnych obrażeń ciała, jak również stanowić zagrożenie dla sprawności przedmiotów (np. uszkodzenie urządzenia).

OSTRZEŻENIE

Nie kierować promienia lasera nigdy bezpośrednio lub pośrednio przez powierzchnie odbijające światło na oczy. Promieniowanie laserowe może doprowadzić do nieodwracalnych uszkodzeń wzroku. Podczas pomiarów w pobliżu osób promień lasera musi zostać wyłączony.

Ogólne zasady bezpieczeństwa

OSTRZEŻENIE

Ze względów bezpieczeństwa i z uwagi na atesty (CE) samowolna przebudowa i/lub modyfikacja urządzenia jest niedozwolona. Aby zagwarantować bezpieczną eksploatację urządzenia, należy koniecznie przestrzegać zasad bezpieczeństwa, ostrzeżeń oraz treści rozdziału „Zastosowanie zgodne z przeznaczeniem”.

OSTRZEŻENIE

Przed przystąpieniem do korzystania z urządzenia przestrzegać następujących zasad:

Unikać korzystania z urządzenia w pobliżu elektrycznych urządzeń spawających, ogrzewaczy indukcyjnych oraz innych pół elektromagnetycznych.
Po gwałtownej zmianie temperatury urządzenie przed użyciem musi zostać przez ok. 30 minut dostosowane do nowej temperatury w celu stabilizacji czujnika IR.
Nie wystawiać urządzenia przez dłuższy czas na działanie wysokich temperatur.
Unikać zapylonego i wilgotnego otoczenia.
Przyrządy pomiarowe i akcesoria nie służą do zabawy i nie mogą dostać się w ręce dzieci!
W budynkach komercyjnych należy przestrzegać przepisów bhp branżowych towarzystw ubezpieczeniowych dotyczących instalacji elektrycznych i wyposażenia elektrycznego.

Przestrzegać pięciu reguł bezpieczeństwa:

1 Odłączyć od źródła zasilania
2 Zabezpieczyć przed ponownym włączeniem
3 Sprawdzić, czy urządzenie nie znajduje się pod napięciem (odłączenie od źródła na 2 biegunach)
4 Uziemić i zewrzeć
5 Przykryć sąsiednie elementy znajdujące się pod napięciem

Zastosowanie zgodne z przeznaczeniem

Urządzenie jest przeznaczone tylko do zastosowań opisanych w instrukcji obsługi. Zastosowanie urządzenia w inny sposób jest niedopuszczalne i może prowadzić do wypadków lub zniszczenia urządzenia. Skutkiem takich działań jest natychmiastowe wygaśnięcie wszelkich roszczeń z tytułu gwarancji i rękojmi użytkownika wobec producenta.

Aby chronić urządzenie przed uszkodzeniem, w przypadku niekorzystania z urządzenia przez dłuższy czas wyjąć baterie.

Nie przejmujemy odpowiedzialności za szkody materialne lub osobowe, których przyczyną była nieprawidłowa obsługa lub nieprzestrzeganie zasad bezpieczeństwa. W takiej sytuacji wygasają wszelkie prawa gwarancyjne. Wykrzyknik na tle trójkąta wskazuje w instrukcji obsługi na zasady bezpieczeństwa. Przed uruchomieniem zapoznać sie z treścią całej instrukcji. Urządzenie posiada symbol CE, dlatego spełnia wymagane dyrektywy.

Zastrzega się prawo do zmian specyfikacji bez uprzedniego informowania © Testboy GmbH, Niemcy.

Wyłączenie odpowiedzialności

W przypadku szkód spowodowanych nieprzestrzeganiem instrukcji wygasają prawa gwarancyjne! Nie przejmujemy odpowiedzialności za szkody następcze powstałe z tego tytułu!

Testboy nie ponosi odpowiedzialności za szkody wynikające z

nieprzestrzegania instrukcji
modyfikacji produktu niezatwierdzonych przez Testboy lub
części zamiennych niewyprodukowanych lub niezatwierdzonych przez Testboy
wpływu alkoholu, narkotyków lub leków.

Zgodność treści instrukcji obsługi ze stanem faktycznym

Niniejsza instrukcja obsługi została opracowana z dużą starannością. Nie gwarantujemy poprawności i kompletności danych, ilustracji i rysunków. Zastrzega się możliwość zmian, błędów w druku i pomyłek.

Utylizacja

Szanowny Testboy Kliencie! Nabywając nasz produkt, masz możliwość oddania urządzenia po zakończeniu jego eksploatacji do właściwego punktu zbiórki złomu elektrycznego.

Dyrektywa WEEE (2002/96/WE) reguluje sposób odbioru i utylizacji zużytych urządzeń elektrycznych. Od dnia 13.8.2005 r. producenci sprzętu elektrycznego są zobowiązani do bezpłatnego przyjmowania i utylizacji urządzeń elektrycznych sprzedawanych po tej dacie. Urządzenia elektryczne nie mogą być już usuwane w zwykły sposób. Należy je oddzielnie poddawać recyklingowi i utylizować. Wszystkie urządzenia objęte tą dyrektywą oznaczone są takim logo.

Utylizacja zużytych baterii

Nabywca jako klient końcowy (ustawa o bateriach i akumulatorach) jest zobowiązany do zwrotu wszystkich zużytych baterii i akumulatorów; wyrzucanie wraz z odpadami z gospodarstw domowych jest zabronione!

Baterie/akumulatory zawierające substancje szkodliwe są oznaczone przedstawionymi z boku symbolami wskazującymi zakaz wyrzucania ich do odpadów z gospodarstw domowych.

Oznaczenia głównych metali ciężkich:

$$ \mathbf {C d} = \text { kadm }, \mathbf {H g} = \text { rtęć }, \mathbf {P b} = \text { ołów }. $$

Zużyte baterie/akumulatory można nieodpłatnie przekazywać do komunalnych punktów zbiórki lub wszędzie tam, gdzie sprzedawane są baterie/akumulatory!

5 lat gwarancji

Urządzenia Testboy są poddawane ścisłej kontroli jakościowej. Jednak na wypadek wystąpienia usterek w działaniu w trakcie codziennej praktyki udzielamy gwarancji na okres 5 lat (obowiązuje tylko z paragonem zakupu). Wady fabryczne i materiałowe usuwamy bezpłatnie, jeśli nieotwierane urządzenie zostanie do nas przesłane w stanie niewskazującym na ingerencję osób trzecich. Prawa gwarancyjne nie obejmują uszkodzeń spowodowanych upadkiem urządzenia z wysokości lub nieprawidłową obsługa.

Należy zwrócić się do:

Testboy GmbH tel: [phone]

Wszystkie czynności i procesy realizowane w firmie Testboy GmbH istotne z uwagi na jakość są przez cały czas monitorowane na podstawie systemu zarządzania jakością. Firma Testboy GmbH potwierdza, że podczas kalibracji stosowane urządzenia kontrolne i przyrządy podlegają ciągłej kontroli wyposażenia kontrolnego.

Deklaracja zgodności

Produkt spełnia wymogi Dyrektywy niskonapięciowej 2006/95/EC oraz dyrektywy EMC 2004/108/EC.

Obsługa

Dziękujemy, że zdecydowali się Państwo na zakup przyrządu Testboy® 15.

Jest on wyposażony w profesjonalne funkcje do pracy ze wszystkimi rodzajami pół magnetycznych:

Bezdotykowe wykrywanie pola magnetycznego

Przyrząd Testboy ^® 15 wykrywa pola magnetyczne wszelkiego rodzaju za pomocą układu przełączającego wbudowanego w końcówce: np. zawory elektromagnetyczne w urządzeniach grzewczych, zawory elektromagnetyczne w pojazdach użytkowych, przekaźniki półprzewodnikowe printrelais na obwodach drukowanych itd.

Najpierw należy sprawdzić baterie zgodnie z opisaną poniżej kontrolą działania. Dotknąć badany przedmiot za pomocą końcówki testera magnetycznego (punkt 1 na rysunku). Jeśli kontrolka zaświeci się, przedmiot jest aktywny magnetycznie. W celu przeprowadzenia badania nie jest konieczne zatrzymywanie maszyn i urządzeń.

Wyjąć magnes testujący z pokrywy testera magnetycznego i przysunąć go do końcówki urządzenia, która następnie zaświeci się.

Jeśli końcówka nie zaświeci się, należy sprawdzić baterie.

Wymiana baterii

Za pomocą śrubokrętu otworzyć ostrożnie komorę baterii we wskazanym miejscu (punkt 2 na rysunku). Przy wkładaniu nowych baterii pamiętać o odpowiedniej biegunowości!

Baterii nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego. Także w Państwa okolicy znajduje się odpowiedni punkt zbiórki niebezpiecznych odpadów!

Dane techniczne

Zasilanie elektryczne 2 x 1,5 V typ AAA Micro

Stopień ochrony IP 40

Kategoria przepięciowa CAT III 1000 V

Norma badania IEC/EN 61010-1

(DIN VDE 0411)
