15 - Detector Testboy - Gratis gebruiksaanwijzing en handleiding

Producttype	Magnetische veld detector
Merk	Testboy
Model	15
Voeding	2 AAA-batterijen 1,5 V (micro-type)
Nominale spanning van batterijen	1,5 V
Overspanningscategorie	CAT III 1000 V
Beschermingsgraad	IP40
Controle norm	IEC/EN 61010-1 (DIN VDE 0411)
Hoofdfunctie	Contactloze detectie van magnetische velden
Detectieprincipe	Geïntegreerd elektrisch circuit in de testpunt
Detectie-indicator	Lamp (LED)
Typische toepassingen	Magneetventielen, relais, printplaten, verwarmingsinstallaties, bedrijfsvoertuigen
Inbegrepen accessoires	2 controle magneten
Batterij vervanging	Open het compartiment met een schroevendraaier, let op de polariteit
Onderhoud en reiniging	Reinig met een droge doek; vermijd stof en vocht
Garantie	5 jaar (op vertoon van de factuur)
Conformiteit	CE, laagspanningsrichtlijn 2006/95/EG en EMC 2004/108/EG
Recycling	Apparaat en batterijen apart; WEEE en gebruikte batterijen inzamelpunten
Uitsluiting van aansprakelijkheid	Niet-naleving van de gebruiksaanwijzing maakt elke garantie ongeldig
Correct gebruik	Alleen voor de toepassingen beschreven in de handleiding

Veelgestelde vragen - 15 Testboy

Hoe gebruik ik de Testboy 15?

Houd de punt van de magnetische controller dicht bij het te controleren object. Als de lamp brandt, is het object magnetisch actief. Het stoppen van machines is niet nodig. Voer voor gebruik de functiecontrole uit met de meegeleverde magneten.

Hoe vervang ik de batterijen?

Til het batterijcompartiment op met een schroevendraaier bij de inkeping. Plaats twee AAA 1,5 V batterijen met inachtneming van de polariteit. Gooi gebruikte batterijen niet bij het huishoudelijk afval.

Wat detecteert de Testboy 15?

Hij detecteert contactloos magnetische velden van alle soorten, bijvoorbeeld: magneetventielen, relais, printplaten, enz.

Moeten machines worden gestopt om een test uit te voeren?

Nee, de detectie gebeurt contactloos en zonder dat machines of apparaten hoeven te worden gestopt.

Wat als de punt niet oplicht?

Controleer eerst de batterijen. Als ze leeg zijn, vervang ze dan. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Wat is de garantie voor de Testboy 15?

Testboy biedt 5 jaar garantie op vertoon van de factuur, die fabricage- en materiaalfouten dekt. Schade als gevolg van vallen of bedieningsfouten is uitgesloten.

Hoe reinig en onderhoud ik het apparaat?

Reinig het apparaat met een droge doek. Vermijd stoffige en vochtige omgevingen. Laat het apparaat na een temperatuurverandering 30 minuten acclimatiseren voor gebruik.

Wat zijn belangrijke veiligheidsinstructies?

Houd u aan de vijf veiligheidsregels: uitschakelen, beveiliging tegen opnieuw inschakelen, spanningsloosheid op 2 polen controleren, aarden en kortsluiten, afdekken van nabijgelegen spanningsvoerende delen. Richt de laser (indien aanwezig) nooit in de ogen.

Hoe recycle ik het apparaat aan het einde van de levensduur?

Het apparaat valt onder de WEEE-richtlijn (2002/96/EG). Lever het gratis in bij een inzamelpunt voor elektronisch afval. Gebruikte batterijen moeten ook apart worden gerecycled.

Kan ik het apparaat gebruiken op spanningen voerende circuits?

Ja, het apparaat voldoet aan overspanningscategorie CAT III 1000 V volgens IEC/EN 61010-1, waardoor gebruik op spanningen voerende circuits mogelijk is met inachtneming van de veiligheidsinstructies.

GEBRUIKSAANWIJZING 15 Testboy

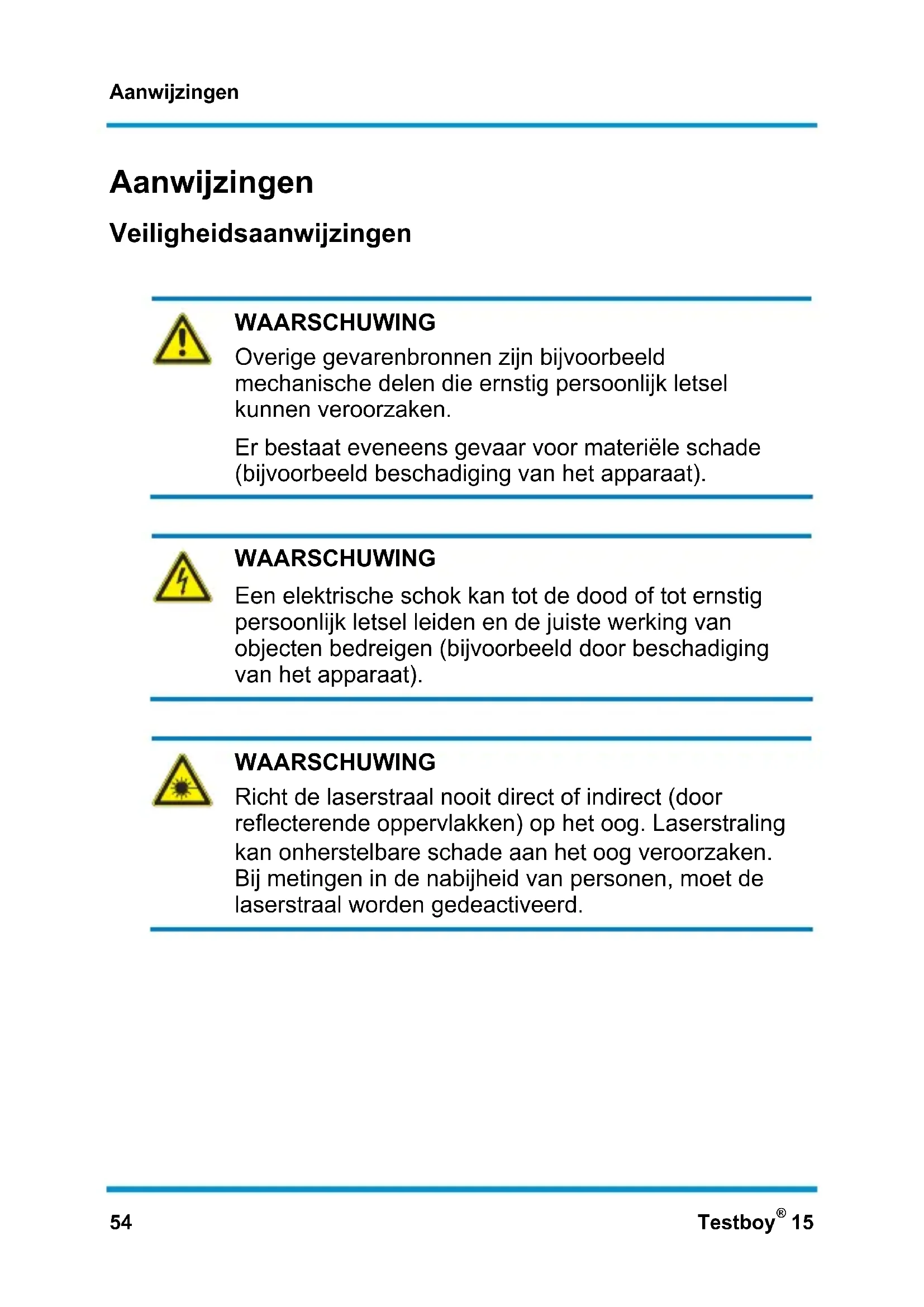

Veiligheidsaanwijzingen

WAARSCHUWING

Overige gevarenbronnen zijn bijvoorbeeld mechanische delen die ernstig persoonlijk letsel kunnen veroorzaken.

Er bestaat eveneens gevaar voor materiële schade (bijvoorbeeld beschadiging van het apparaat).

WAARSCHUWING

Een elektrische schok kan tot de dood of tot ernstig persoonlijk letsel leiden en de juiste werking van objecten bedreigen (bijvoorbeeld door beschadiging van het apparaat).

WAARSCHUWING

Richt de laserstraal nooit direct of indirect (door reflecterende oppervlakken) op het oog. Laserstraling kan onherstelbare schade aan het oog veroorzaken. Bij metingen in de nabijheid van personen, moet de laserstraal worden gedeactiveerd.

Algemene veiligheidsaanwijzingen

WAARSCHUWING

In verband met de veiligheid en goedkeuring (CE) is het eigenmachtig ombouwen en/of wijzigen van het apparaat niet toegestaan. Om een veilige omgang met het apparaat te waarborgen moet u de veiligheidsaanwijzingen, waarschuwingen en de paragraaf 'Bedoeld gebruik' beslist opvolgen.

WAARSCHUWING

Lees vóór gebruik van het apparaat beslist de volgende aanwijzingen:

Voorkom gebruik van het apparaat in de nabijheid van elektrische lasapparatuur, inductieverwarmingen en andere elektromagnetische velden.
Na abrupte temperatuurschommelingen moet het apparaat vóór gebruik ter stabilisatie ongeveer 30 minuten aan de nieuwe omgevingstemperatuur worden aangepast om de IR-sensor te stabiliseren.
Stel het apparaat nooit langere tijd bloot aan hoge temperaturen.
Voorkom stoffige en vochtige omgevingsomstandigheden.
Meetapparaten en toebehoren zijn geen speelgoed en behoren niet in kinderhanden!
In commerciële inrichtingen moeten de ongevallenpreventievoorschriften van de vereniging van bedrijfsmatige ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen worden aangehouden.

Houd u aan de vijf veiligheidsregels:

1 Vrijschakelen
2 Tegen herinschakeling beveiligen
3 Spanningsvrije staat vaststellen (moet over 2 polen worden vastgesteld)
4 Aarden en kortsluiten
5 Aangrenzende en onder spanning staande delen afdekken

Bedoeld gebruik

Het apparaat is alleen bedoeld voor de in de gebruiksaanwijzing beschreven toepassingen. Elke andere toepassing is niet toegestaan en kan tot ongevallen of onherstelbare schade aan het apparaat leiden. Dergelijke toepassingen leiden ertoe dat de gebruiker niet langer aanspraak kan maken op fabrieksgarantie.

Om het apparaat tegen beschadiging te beschermen moet u de batterijen uit het apparaat nemen als dit langere tijd niet wordt gebruikt.

In geval van materiële schade of persoonlijk letsel, door foutieve behandeling of negeren van de veiligheidsaanwijzingen veroorzaakt, aanvaarden wij geen enkele aansprakelijkheid. In dergelijke gevallen vervalt de garantie. Een uitroepteken in een driehoek wijst op veiligheidsaanwijzingen in de gebruiksaanwijzing. Lees vóór de ingebruikneming de gebruiksaanwijzing compleet door. Dit apparaat is CE-gecontroleerd en voldoet hierdoor aan de relevante richtlijnen.

Alle rechten voorbehouden om de specificaties zonder voorafgaande aankondiging aan te passen © Testboy GmbH, Duitsland.

Uitsluiting van aansprakelijkheid

In geval van schade die door het negeren van de gebruiksaanwijzing ontstaat, komen alle aanspraken op garantie te vervallen! Voor gevolgschade die hieruit voortvloeit, aanvaarden wij geen enkele aansprakelijkheid!

Testboy is niet aansprakelijk voor schade die uit

het negeren van de gebruiksaanwijzing
niet door de firma Testboy vrijgegeven wijzigingen aan het product of
| niet door de firma Testboy geproduceerde of niet door haar vrijgegeven reserveonderdelen
| invloed van alcohol, drugs of medicijnen wordt veroorzaakt voortvloeien.

Juistheid van de gebruiksaanwijzing

Deze gebruiksaanwijzing is met de grootste zorgvuldigheid samengesteld. Voor de juistheid en volledigheid van de gegevens, afbeeldingen en tekeningen wordt geen aansprakelijkheid aanvaard. Wijzigingen, drukfouten en vergissingen voorbehouden.

Gescheiden inzameling

Geachte Testboy-klant, U kunt het apparaat na het einde van zijn levensduur naar een geschikt inzamelingspunt voor elektroschroot brengen.

De AEEA (2002/96/EC) regelt de terugname en recycling van afgedankte elektrische en elektronische apparatuur. Fabrikanten van elektrische en elektronische apparatuur zijn vanaf 138 2005 verplicht om elektrische en elektronische apparatuur die na deze datum wordt verkocht, kosteloos terug te nemen en te recyclen. Elektrische en elektronische apparatuur mag dan niet langer in de ‘normale’ afvalstromen terechtkomen. Elektrische en elektronische apparatuur moet gescheiden worden gerecycled en afgevoerd. Alle apparatuur die onder deze richtlijn valt, draagt dit logo.

Gescheiden inzameling van gebruikte batterijen

Als gebruiker bent u wettelijk (batterijwetgeving) verplicht tot teruggave van alle gebruikte batterijen en accu's; afvoer via het huisvuil is verboden!

Batterijen/accu's die schadelijke stoffen bevatten zijn met de nevenstaande symbolen aangeduid, die op het verbod op afvoer via het huisvuil wijzen.

De aanduidingen voor het doorslaggevende zwaar metaal zijn:

$$ \mathbf {C d} = \text { cadmium }, \mathbf {H g} = \text { kwik }, \mathbf {P b} = \text { lood }. $$

Uw lege batterijen/accu's kunt u kosteloos afgeven bij de KCA-depots in uw gemeente en overal waar batterijen/accu's worden verkocht!

5 jaar garantie

Testboy-apparaten worden onderworpen aan een strenge kwaliteitscontrole. Als in het dagelijks gebruik desondanks fouten in de werking optreden, bieden wij 5 jaar garantie (alleen geldig met rekening). Fabricage- of materiaalfouten worden door ons kosteloos hersteld voor zover het apparaat zonder sporen van uitwendige inwerking en ongeopend naar ons wordt teruggezonden. Beschadigingen door vallen of verkeerde behandeling vallen niet onder de garantie.

Neem contact op met:

Testboy GmbH Tel: [phone]

Kwaliteitscertificaat

Alle binnen de firma Testboy GmbH uitgevoerde werkzaamheden en processen die relevant zijn voor de kwaliteit worden continu door een kwaliteitsmanagementsysteem bewaakt. De firma Testboy GmbH bevestigt daarnaast dat de gedurende de kalibratie gebruikte controle-inrichtingen en instrumenten onderworpen zijn aan een voortdurende controle.

Verklaring van overeenstemming

Het product voldoet aan de laagspanningsrichtlijnen 2006/95/EC en de EMC-richtlijnen 2004/108/EC.

Bediening

Dank u voor uw aankoop van de Testboy ^® 15.

Dit instrument beschikt over professionele functies voor werkzaamheden met alle soorten magneetvelden:

Magneetvelddetectie zonder contact

De Testboy® 15 kan dankzij het circuit dat in de punt is geïntegreerd, alle soorten magneetvelden traceren. Denk aan magneetventielen in verwarmingsinstallaties, magneetventielen in utilitaire voertuigen, printrelais op printplaten, en ga zo maar door.

Allereerst dient u de batterijen aan de hand van de onderstaande functietest te controleren. Zet de punt van de magneetchecker op het voorwerp dat u wilt controleren (zie afbeelding punt 1). Indien het lampje gaat branden, dan is het voorwerp magnetisch geactiveerd. Voor de controle hoeft u machines en apparatuur niet stop te zetten.

Verwijder de testmagneet uit het deksel van de magneetchecker en houd hem tegen de punt van het instrument; het instrument gaat vervolgens branden.

Gaat de punt niet branden, dan dient u de batterijen te controleren.

Batterijen vervangen

Neem een schroevendraaier en til het batterijvak bij de inkeping voorzichtig omhoog (zie afbeelding punt 2). Plaats de nieuwe batterijen in de goede richting (let op het plus- en minteken).

Batterijen horen niet bij het gewone huisafval. Breng ze naar een inzamelpunt bij u in de buurt.

Technische gegevens

Stroombron 2 x 1,5 V type AAA micro
Beveiligingsklasse	IP	40
Overspanningscategorie CAT III 1000 V
Testnorm	IEC/EN(DIN VDE 0411)	61010-1
