15 - Detektor Testboy - Kostenlose Bedienungsanleitung

Produkttyp	Magnetfelddetektor
Marke	Testboy
Modell	15
Stromversorgung	2 AAA-Batterien 1,5 V (Mikro-Typ)
Nennspannung der Batterien	1,5 V
Überspannungskategorie	CAT III 1000 V
Schutzart	IP40
Norm	IEC/EN 61010-1 (DIN VDE 0411)
Hauptfunktion	Berührungslose Erkennung von Magnetfeldern
Erfassungsprinzip	Integrierter Stromkreis in der Prüfspitze
Erkennungsanzeige	Lampe (LED)
Typische Anwendungen	Magnetventile, Relais, Leiterplatten, Heizungsanlagen, Nutzfahrzeuge
Mitgeliefertes Zubehör	2 Prüfmagnete
Batteriewechsel	Fach mit Schraubendreher öffnen, Polarität beachten
Wartung und Reinigung	Mit trockenem Tuch reinigen; Staub und Feuchtigkeit vermeiden
Garantie	5 Jahre (bei Vorlage der Rechnung)
Konformität	CE, Niederspannungsrichtlinie 2006/95/EG und EMV 2004/108/EG
Recycling	Gerät und Batterien getrennt; WEEE- und Altbatterie-Sammelstellen
Haftungsausschluss	Nichtbeachtung der Bedienungsanleitung führt zum Garantieverlust
Bestimmungsgemäße Verwendung	Nur für die in der Anleitung beschriebenen Anwendungen

Häufig gestellte Fragen - 15 Testboy

Wie verwende ich den Testboy 15?

Halten Sie die Spitze des Magnetprüfers in die Nähe des zu prüfenden Objekts. Leuchtet die Lampe auf, ist das Objekt magnetisch aktiv. Es ist kein Stopp der Maschinen erforderlich. Führen Sie vor Gebrauch die Funktionsprüfung mit den mitgelieferten Magneten durch.

Wie wechsle ich die Batterien?

Heben Sie das Batteriefach mit einem Schraubendreher an der Kerbe an. Setzen Sie zwei AAA-Batterien 1,5 V unter Beachtung der Polarität ein. Entsorgen Sie verbrauchte Batterien nicht im Hausmüll.

Was erkennt der Testboy 15?

Er erkennt berührungslos Magnetfelder aller Art, z.B.: Magnetventile, Relais, Leiterplatten usw.

Muss man die Maschinen für einen Test anhalten?

Nein, die Erkennung erfolgt berührungslos und ohne dass ein Stopp der Maschinen oder Geräte erforderlich ist.

Was tun, wenn die Spitze nicht leuchtet?

Überprüfen Sie zuerst die Batterien. Wenn sie verbraucht sind, ersetzen Sie sie. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Welche Garantie hat der Testboy 15?

Testboy gewährt 5 Jahre Garantie bei Vorlage der Rechnung, die Herstellungs- und Materialfehler abdeckt. Schäden durch Stürze oder Bedienungsfehler sind ausgeschlossen.

Wie reinige und warte ich das Gerät?

Reinigen Sie das Gerät mit einem trockenen Tuch. Vermeiden Sie staubige und feuchte Umgebungen. Lassen Sie das Gerät nach einem Temperaturwechsel 30 Minuten lang akklimatisieren, bevor Sie es verwenden.

Welche wichtigen Sicherheitshinweise gibt es?

Beachten Sie die fünf Sicherheitsregeln: Freischalten, Schutz gegen Wiedereinschalten, Spannungsfreiheit an zwei Polen feststellen, Erden und Kurzschließen, benachbarte spannungsführende Teile abdecken. Richten Sie den Laser (falls vorhanden) niemals in die Augen.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Das Gerät unterliegt der WEEE-Richtlinie (2002/96/EG). Bringen Sie es kostenlos zu einer Sammelstelle für Elektroschrott. Verbrauchte Batterien müssen ebenfalls separat recycelt werden.

Kann ich das Gerät an stromführenden Kreisen verwenden?

Ja, das Gerät ist gemäß Überspannungskategorie CAT III 1000 V nach IEC/EN 61010-1 konform, was eine Verwendung an stromführenden Kreisen unter Beachtung der Sicherheitshinweise ermöglicht.

BEDIENUNGSANLEITUNG 15 Testboy

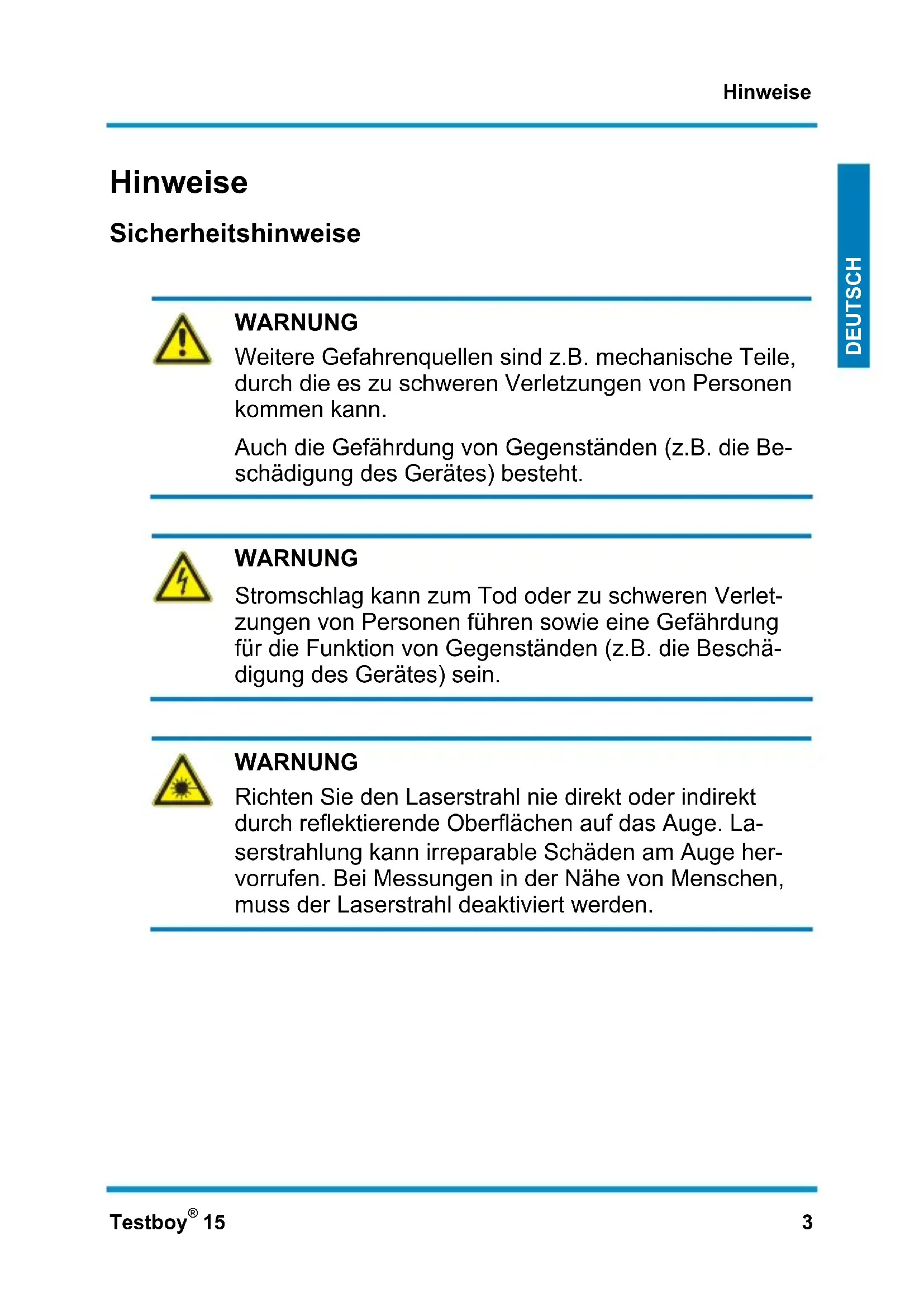

Weitere Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann.

Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.

WARNUNG

Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

WARNUNG

Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden.

Allgemeine Sicherheitshinweise

WARNUNG

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten.

WARNUNG

Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:

Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern.
Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren.
Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.
Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Bitte beachten Sie die fünf Sicherheitsregeln:

1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)
4 Erden und kurzschließen
5 Benachbarte unter Spannung stehende Teile abdecken

Bestimmungsgemäße Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöischen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © Testboy GmbH, Deutschland.

Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus

| dem Nichtbeachten der Anleitung,
von Testboy nicht freigegebenen Änderungen am Produkt oder
von Testboy nicht hergestellten oder nicht freigegebenen Er-satzteilen
Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden
resultieren.

Richtigkeit der Bedienungsanleitung

Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.

Entsorgung

Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.

Die WEEE (2002/96/EC) regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind ab dem 13.8.2005 dazu verpflichtet, Elektrogeräte, die nach diesem Datum verkauft werden, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden.

Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.

Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

5 Jahre Garantie

Testboy-Geräte unterliegen einer strengen Qualitätskontrolle. Sollten während der täglichen Praxis dennoch Fehler in der Funktion auftreten, gewähren wir eine Garantie von 5 Jahren (nur gültig mit Rechnung). Fabrikations- oder Materialfehler werden von uns kostenlos beseitigt sofern das Gerät ohne Fremdeinwirkung und ungeöffnet an uns zurückgesandt wird. Beschädigungen durch Sturz oder falsche Handhabung sind vom Garantieanspruch ausgeschlossen.

Bitte wenden Sie sich an:

Testboy GmbH Tel: [phone]

Elektrotechnische Spezialfabrik Fax: [phone] / 84536

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de

Germany

[e-mail]

Qualitätszertifikat

Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.

Konformitätserklärung

Das Produkt erfüllt die Niederspannungsrichtlinien 2006/95/EG und die EMV-Richtlinien 2004/108/EG.

Bedienung

Vielen Dank, dass Sie sich für den Testboy ^® 15 entschieden haben.

Er verfügt über professionelle Funktionen für Arbeiten an allen Magnetfeldarten:

Berührungslose Magnetfelderkennung

Der Testboy ^® 15 ist in der Lage, mit dem in der Spitze integrierten Schaltkreis Magnetfelder aller Art aufzuspüren: z.B. Magnetventile in Heizungsanlagen, Magnetventile im Nutzfahrzeugbereich, Printrelais auf Platinen u.v.m.

Zuerst sind die Batterien gemäß unten genannter Funktionskontrolle zu überprüfen. Berühren Sie den zu überprüfenden Gegenstand mit der Spitze des Magnettesters (siehe Bild Punkt 1.). Wenn die Lampe aufleuchtet ist der Gegenstand magnetisch aktiviert. Zur Überprüfung ist es nicht erforderlich Maschinen und Geräte anzuhalten.

Nehmen Sie den Testmagneten am Deckel des Magnettesters ab und halten Sie ihn an die Spitze des Gerätes, die dann aufleuchtet.

Leuchtet die Spitze nicht auf, sind die Batterien zu überprüfen.

Batteriewechsel

Nehmen Sie einen Schraubendreher und hebeln Sie das Batteriefach vorsichtig an der Einkerbung auf (siehe Bild Punkt 2.) Achten Sie beim Einsetzen der neuen Batterien auf die Polariität!

Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle!

Technische Daten

Stromversorgung 2 x 1,5 V Typ AAA Micro

Schutzart	IP	40
Überspannungskategorie CAT III 1000 V
Prüfnorm	IEC/EN(DIN VDE 0411)	61010-1
