Type de produit	Détecteur de champs magnétiques
Marque	Testboy
Modèle	15
Alimentation	2 piles AAA 1,5 V (type micro)
Tension nominale des piles	1,5 V
Catégorie de surtension	CAT III 1000 V
Indice de protection	IP40
Norme de contrôle	CEI/EN 61010-1 (DIN VDE 0411)
Fonction principale	Détection sans contact des champs magnétiques
Principe de détection	Circuit électrique intégré dans la pointe de test
Indicateur de détection	Lampe (LED)
Applications typiques	Électrovannes, relais, circuits imprimés, installations de chauffage, véhicules utilitaires
Accessoires inclus	2 aimants de contrôle
Remplacement des piles	Ouvrir le compartiment avec un tournevis, respecter la polarité
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter poussière et humidité
Garantie	5 ans (sur présentation de la facture)
Conformité	CE, directives basse tension 2006/95/CE et CEM 2004/108/CE
Recyclage	Appareil et piles séparément ; points de collecte DEEE et piles usagées
Exclusion de responsabilité	Non-respect du mode d'emploi annule toute garantie
Utilisation conforme	Uniquement pour les applications décrites dans la notice

FOIRE AUX QUESTIONS - 15 Testboy

Comment utiliser le Testboy 15 ?

Tenez la pointe du contrôleur magnétique près de l'objet à vérifier. Si la lampe s'allume, l'objet est magnétiquement actif. Aucun arrêt des machines n'est nécessaire. Avant utilisation, effectuez le contrôle de fonctionnement avec les aimants fournis.

Comment remplacer les piles ?

Soulevez le compartiment des piles à l'aide d'un tournevis par l'encoche. Insérez deux piles AAA 1,5 V en respectant la polarité. Ne jetez pas les piles usagées dans les déchets ménagers.

Que détecte le Testboy 15 ?

Il détecte sans contact les champs magnétiques de tout type, par exemple : électrovannes, relais, circuits imprimés, etc.

Doit-on arrêter les machines pour effectuer un test ?

Non, la détection se fait sans contact et sans nécessité d'arrêter les machines ou appareils.

Que faire si la pointe ne s'allume pas ?

Vérifiez d'abord les piles. Si elles sont usées, remplacez-les. Si le problème persiste, contactez le service après-vente.

Quelle est la garantie du Testboy 15 ?

Testboy offre une garantie de 5 ans sur présentation de la facture, couvrant les défauts de fabrication et de matériau. Les dommages dus aux chutes ou erreurs de manipulation sont exclus.

Comment nettoyer et entretenir l'appareil ?

Nettoyez l'appareil avec un chiffon sec. Évitez les environnements poussiéreux et humides. Après un changement de température, laissez l'appareil s'adapter 30 minutes avant utilisation.

Quelles sont les consignes de sécurité importantes ?

Respectez les cinq règles de sécurité : déconnexion, protection contre la remise sous tension, vérification d'absence de tension sur 2 pôles, mise à la terre et mise en court-circuit, couvrir les pièces sous tension voisines. Ne dirigez jamais le laser (si présent) vers les yeux.

Comment recycler l'appareil en fin de vie ?

L'appareil est soumis à la directive DEEE (2002/96/CE). Rapportez-le gratuitement à un point de collecte pour déchets électroniques. Les piles usagées doivent également être recyclées séparément.

Puis-je utiliser l'appareil sur des circuits sous tension ?

Oui, l'appareil est conforme à la catégorie de surtension CAT III 1000 V selon CEI/EN 61010-1, permettant une utilisation sur des circuits sous tension dans le respect des consignes de sécurité.

MODE D'EMPLOI 15 Testboy

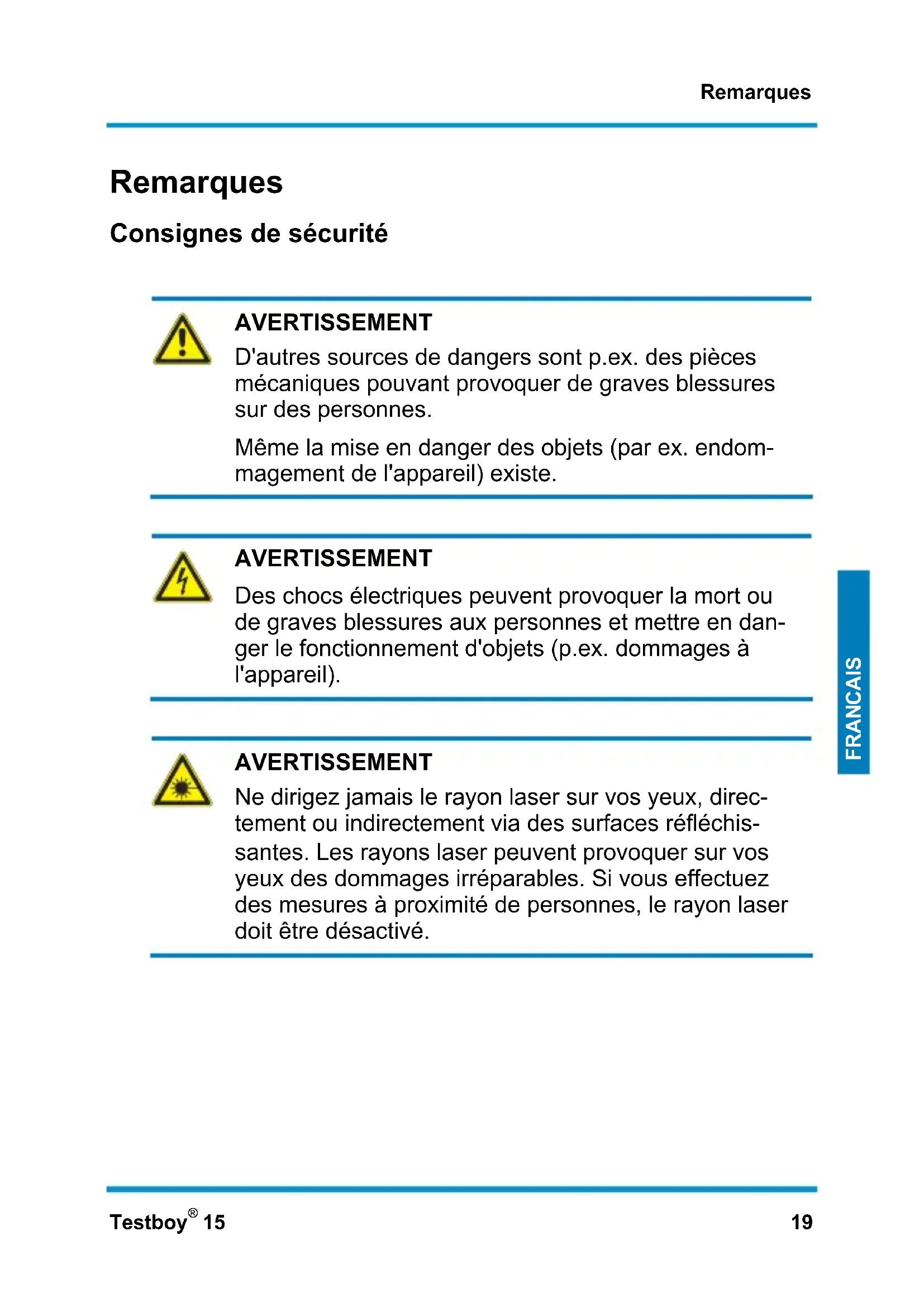

Avertissement

D'autres sources de dangers sont p. ex. des pièces mécaniques pouvant provoquer de graves blessures sur des personnes.

Même la mise en danger des objets (par ex. endommagement de l'appareil) existe.

Avertissement

Des chocs électriques peuvent provoquer la mort ou de graves blessures aux personnes et mettre en danger le fonctionnement d'objets (p. ex. dommages à l'appareil).

Avertissement

Ne dirigez jamais le rayon laser sur vos yeux, directement ou indirectement via des surfaces réfléchissantes. Les rayons laser peuvent provoquer des dommages irréparables à vos yeux. Si vous effectuez des mesures à proximité de personnes, le rayon laser doit être désactivé.

Avertissement

Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifier l'appareil de votre propre chef. Afin d'assurer un fonctionnement sûr de l'appareil, respecter absolument les consignes de sécurité, les avertissements ainsi que le chapitre « Utilisation conforme ».

Avertissement

Avant d'utiliser l'appareil, veuillez observer les remarques suivantes :

Évitez d'utiliser l'appareil à proximité d'appareils de soudage électriques, de dispositifs de chauffage à induction et autres champs électromagnétiques. Après des changements de température subites, l'appareil doit être adapté à la nouvelle température ambiante pendant env. 30 minutes avant utilisation, pour stabiliser le capteur IR. N'exposez pas l'appareil à de hautes températures pendant un temps prolongé. Évitez les environnements poussiéreux et humides. Les appareils de mesure et les accessoires ne sont pas des jouets. Écartez-les des enfants ! Dans les établissements professionnels, respectez les consignes de prévention des accidents émises par l'association des caisses d'assurance mutuelle de l'industrie pour les installations et équipements électriques.

Veuillez respecter les cinq règles de sécurité :

1. Déconnexion 2. Protection contre la remise sous tension 3. Vérifier l'absence de tension (l'absence de tension doit être constatée sur 2 pôles) 4. Mise à la terre et mise en court-circuit 5. Couvrir les pièces voisines sous tension

Utilisation conforme

L'appareil n'est destiné qu'aux applications décrites dans la notice d'utilisation. Toute autre utilisation est interdite et peut provoquer des accidents ou la destruction de l'appareil. De telles applications annulent immédiatement toute garantie ou recours de l'utilisateur envers le fabricant.

Pour protéger l'appareil contre les dommages, enlevez les piles de l'appareil si vous ne l'utilisez pas pendant une durée prolongée.

En cas de dommages matériels ou corporels provoqués par une manipulation non conforme ou le non-respect des consignes de sécurité, nous n'assumons aucune responsabilité. Dans de tels cas, tout recours en garantie est exclu. Un point d'exclamation dans un triangle renvoie à des consignes de sécurité se trouvant dans le mode d'emploi. Avant la mise en service, lisez les instructions complètement. Cet appareil a été contrôlé CE et est donc conforme aux directives exigées.

Nous nous réservons le droit de changer les spécifications sans avis préalable © Testboy GmbH, Allemagne.

Exclusion de responsabilité

En cas de dommages causés par le non-respect du mode d'emploi, tout recours en garantie est annulé ! Nous n'assumons aucune garantie pour les conséquences qui en résultent !

Testboy n'assume aucune responsabilité pour les dommages résultant :

du non-respect du mode d'emploi, de modifications du produit non autorisées par Testboy ou de pièces de rechange non fabriquées ou non autorisées par Testboy, de l'influence de l'alcool, de drogues ou de médicaments.

Pertinence du mode d'emploi

Les présentes instructions d'utilisation ont été élaborées avec grand soin. Nous ne garantissons pas que les données, figures et dessins soient corrects ni complets. Sous réserve de modifications, d'erreurs d'impression, d'erreurs et omissions.

Mise au rebut

Cher client Testboy, en achetant notre produit, vous avez la possibilité de rendre l'appareil à des points de collecte pour déchets électroniques au terme de son cycle de vie.

La DEEE (2002/96/CE) réglemente le retour et le recyclage des déchets électriques et électroniques. Depuis le 13/8/2005, les fabricants d'appareils électriques et électroniques sont tenus de reprendre gratuitement les appareils électriques achetés après cette date et de les recycler. Depuis cette date, les appareils électriques ne doivent plus être mis aux déchets « ordinaires ». Les appareils électriques doivent être recyclés et éliminés séparément. Tous les appareils auxquels s'applique cette directive portent ce logo.

Mise au rebut de piles usagées

En tant que consommateur final, vous êtes tenu par la loi (loi sur les piles) de rendre toutes vos piles et accumulateurs ; la mise aux déchets ménagers est interdite !

Les piles/accumulateurs comportant des substances polluantes sont repérés par les symboles ci-contre, indiquant l'interdiction de mise aux déchets ménagers.

Les désignations du métal lourd déterminant sont les suivantes :

Vous pouvez rendre vos piles/accumulateurs usagés gratuitement à tous les points de collecte de votre commune ou aux points de vente de piles/accumulateurs !

Garantie de 5 ans

Les appareils Testboy sont soumis à un contrôle de qualité strict. Si toutefois des défauts de fonctionnement devaient survenir lors de l'utilisation quotidienne, nous accordons une garantie de 5 ans (uniquement valable sur présentation de la facture). Nous éliminons gratuitement tout défaut de fabrication et de matériau si vous nous renvoyez l'appareil non ouvert et sans que ce dernier n'ait subi d'intervention par une tierce partie. Les dommages dus aux chutes ou aux erreurs de manipulation sont exclus de la garantie.

Veuillez contacter :

Testboy GmbH Tel: [phone]

Certificat de qualité

Toutes les activités et procédures qualitatives effectuées au sein de la société Testboy GmbH sont contrôlées en permanence par un système de gestion de la qualité. Testboy GmbH garantit en outre que les outils et instruments de contrôle utilisés lors de l'étalonnage sont soumis à un contrôle permanent.

Déclaration de conformité

Ce produit est conforme aux directives basse tension 2006/95/CE et aux directives de CEM 2004/108/CE.

Utilisation

Nous vous remercions vivement d'avoir acheté le Testboy® 15. Il possède des fonctions professionnelles pour travailler sur tous les types de champ magnétique :

Détection sans contact des champs magnétiques

Grâce au circuit électrique intégré dans sa pointe de test, le Testboy® 15 est capable de détecter des champs magnétiques de tout types : par ex. électrovannes dans les installations de chauffage, électrovannes sur véhicules utilitaires, relais pour circuits imprimés, etc.

Il faut tout d'abord vérifier les piles à l'aide du contrôle de fonctionnement cité ci-dessous. Avec la pointe du contrôleur magnétique, toucher l'objet de mesure à vérifier (voir figure repère 1). Si la lampe s'allume, l'objet est magnétiquement actif. Pour la vérification, il n'est pas nécessaire d'arrêter les machines et appareils.

Contrôle de fonctionnement

Retirer du capot du contrôleur magnétique les aimants de contrôle et les tenir à la pointe de l'appareil, laquelle s'allume alors.

Si la pointe ne s'allume pas, il faut vérifier les piles.

Remplacement des piles

À l'aide d'un tournevis, soulever soigneusement le compartiment des piles par l'encoche (voir repère 2 sur la figure). Lors de la mise en place des piles neuves, veiller à respecter la polarité !

Ne pas mettre les piles dans les déchets ménagers. Des points de collecte existent, même près de chez vous !

Caractéristiques techniques

Alimentation électrique 2 piles type 1,5 V AAA micro

Indice de protection IP 40

Catégorie de surtension CAT III 1 000 V

Norme de contrôle CEI/EN 61010-1

(DIN VDE 0411)
