15 - Detektor Testboy - Bezplatný návod k obsluze

Typ produktu	Detektor magnetických polí
Značka	Testboy
Model	15
Napájení	2 AAA baterie 1,5 V (mikrotyp)
Jmenovité napětí baterií	1,5 V
Kategorie přepětí	CAT III 1000 V
Stupeň krytí	IP40
Kontrolní norma	CEI/EN 61010-1 (DIN VDE 0411)
Hlavní funkce	Bezkontaktní detekce magnetických polí
Princip detekce	Elektrický obvod integrovaný v testovací špičce
Indikátor detekce	Světlo (LED)
Typické aplikace	Elektromagnetické ventily, relé, desky plošných spojů, topné systémy, užitková vozidla
Součástí balení	2 kontrolní magnety
Výměna baterií	Otevřete přihrádku šroubovákem, dbejte na polaritu
Údržba a čištění	Čistěte suchým hadříkem; vyhněte se prachu a vlhkosti
Záruka	5 let (po předložení faktury)
Shoda	CE, směrnice o nízkém napětí 2006/95/ES a EMC 2004/108/ES
Recyklace	Přístroj a baterie zvlášť; sběrná místa pro elektroodpad a použité baterie
Vyloučení odpovědnosti	Nedodržení návodu k použití ruší veškeré záruky
Použití v souladu s určením	Pouze pro aplikace popsané v návodu

Často kladené otázky - 15 Testboy

Jak používat Testboy 15?

Přidržte špičku magnetického kontroléru blízko kontrolovaného objektu. Pokud se rozsvítí světlo, objekt je magneticky aktivní. Není nutné zastavovat stroje. Před použitím proveďte funkční kontrolu s dodanými magnety.

Jak vyměnit baterie?

Nadzvedněte přihrádku na baterie pomocí šroubováku v zářezu. Vložte dvě AAA baterie 1,5 V, dbejte na polaritu. Použité baterie nevyhazujte do domovního odpadu.

Co Testboy 15 detekuje?

Bezkontaktně detekuje magnetická pole všech typů, např.: elektromagnetické ventily, relé, desky plošných spojů atd.

Musíme zastavit stroje pro provedení testu?

Ne, detekce probíhá bezkontaktně a není nutné zastavovat stroje nebo zařízení.

Co dělat, když se špička nerozsvítí?

Nejprve zkontrolujte baterie. Pokud jsou vybité, vyměňte je. Pokud problém přetrvává, kontaktujte zákaznický servis.

Jaká je záruka na Testboy 15?

Testboy poskytuje 5letou záruku po předložení faktury, která se vztahuje na výrobní a materiálové vady. Poškození způsobené pádem nebo chybou obsluhy je vyloučeno.

Jak čistit a udržovat přístroj?

Čistěte přístroj suchým hadříkem. Vyhněte se prašnému a vlhkému prostředí. Po změně teploty nechte přístroj 30 minut aklimatizovat před použitím.

Jaké jsou důležité bezpečnostní pokyny?

Dodržujte pět bezpečnostních pravidel: odpojení, ochrana proti opětovnému zapnutí, ověření nepřítomnosti napětí na 2 pólech, uzemnění a zkratování, zakrytí sousedních částí pod napětím. Nikdy nemiřte laserem (je-li přítomen) do očí.

Jak recyklovat přístroj na konci životnosti?

Přístroj podléhá směrnici OEEZ (2002/96/ES). Zdarma jej odevzdejte na sběrném místě pro elektronický odpad. Použité baterie musí být rovněž recyklovány samostatně.

Mohu použít přístroj na obvodech pod napětím?

Ano, přístroj je v souladu s kategorií přepětí CAT III 1000 V podle CEI/EN 61010-1, což umožňuje použití na obvodech pod napětím při dodržení bezpečnostních pokynů.

NÁVOD K OBSLUZE 15 Testboy

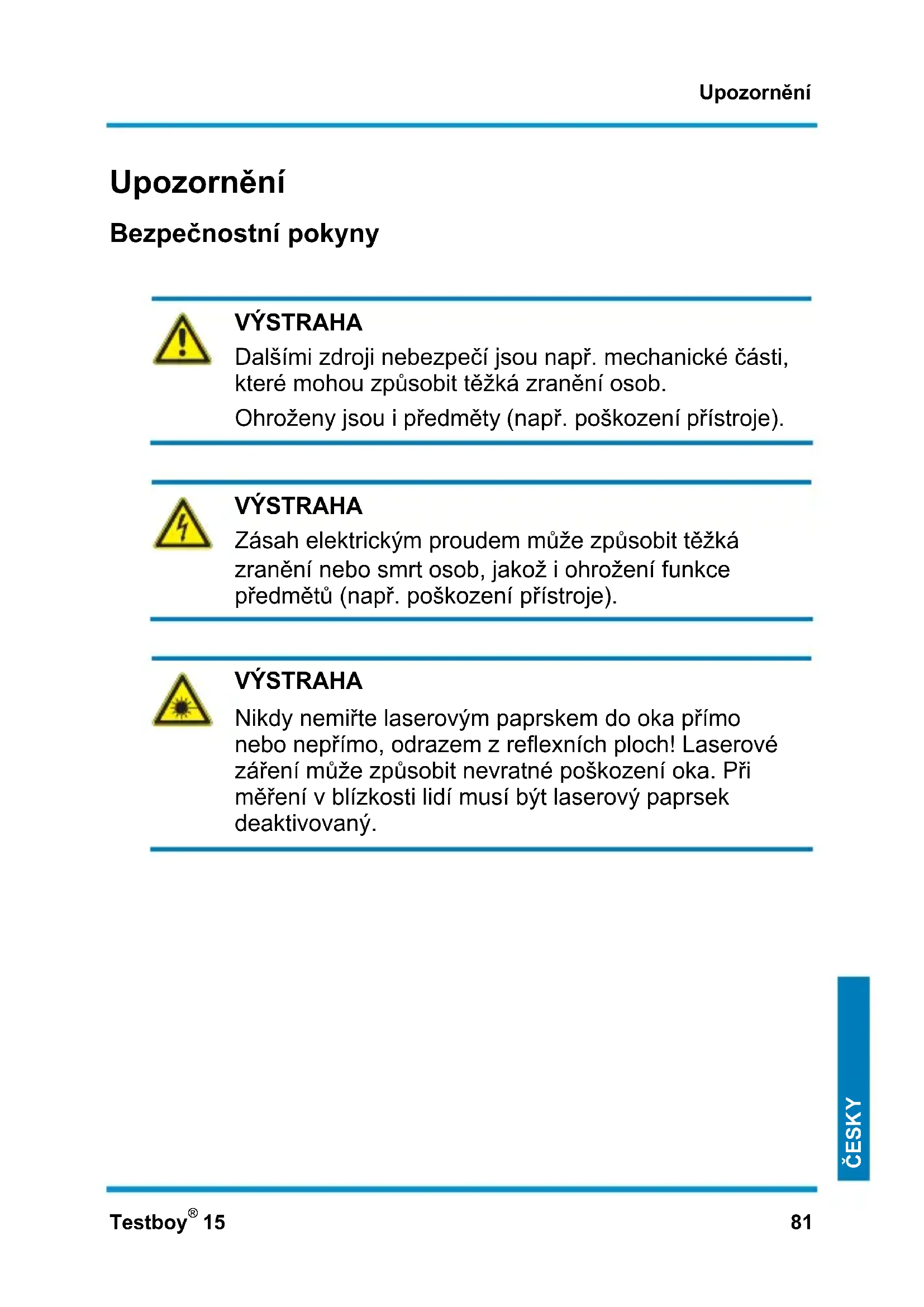

Dalšími zdroji nebezpečí jsou např. mechanické části, které mohou způsobit těžká zranění osob.

Ohroženy jsou i předměty (např. poškození přístroje).

VÝSTRAHA

Zásah elektrickým proudem může způsobit těžká zranění nebo smrt osob, jakož i ohrožení funkce předmětů (např. poškození přístroje).

VÝSTRAHA

Nikdy nemiřte laserovým paprskem do oka přímo nebo nepřímo, odrazem z reflexních ploch! Laserové záření může způsobit nevratné poškození oka. Při měření v blízkosti lidí musí být laserový paprsek deaktivovaný.

Všeobecné bezpečnostní pokyny

VÝSTRAHA

Svévolné přestavby a/nebo změny přístroje jsou z bezpečnostních důvodů a z důvodů schválení (CE) zakázány. Pro zajištění bezpečného provozu přístroje se musí bezpodmínečně dodržovat bezpečnostní pokyny, výstražná upozornění a kapitola "Používání k určenému účelu".

VÝSTRAHA

Před použitím přístroje prosím dodržujte tyto pokyny:

Neprovozujte přístroj v blízkosti elektrických svařovacích přístrojů, indukčních topných těles nebo jiných elektromagnetických polí.
Po náhlé změně teplot se přístroj před použitím musí přizpůsobit cca 30 minut nové okolní teplotě, aby se stabilizoval IR senzor.
Nevystavujte přístroj delší dobu vysokým teplotám.
Vyhněte se prašným a vlhkým okolním podmínkám.
Měřicí přístroje a příslušenství nejsou hračkou, a nepatří do rukou dětem!
V komerčních zařízeních se musí dodržovat Předpisy úrazové prevence vydané Profesním sdružením pro elektrická zařízení a provozní prostředky.

Dodržujte prosím pět bezpečnostních pravidel:

1 Odpojení
2 Zajištění proti opětovnému zapnutí
3 Zjištění nepřítomnosti napětí (nepřítomnost napětí se musí stanovit 2pólově)
4 Uzemnění a zkratování
5 Izolace sousedních součástí pod napětím

Používání k určenému účelu

Přístroj je určen jen pro použití popsané v tomto návodu k obsluze. Jiné použití je nepřípustné, a může způsobit úraz nebo zničení přístroje. Takového použití by vedlo k okamžitému zániku nároků uživatele na jakékoliv záruční plnění a ručení výrobce.

Při delším nepoužívání přístroje z něj prosím vyjměte baterie, abyste chránili přístroj před poškozením.

Neručíme za věcné nebo osobní škody, které jsou způsobeny neodbornou manipulací nebo nedodržením bezpečnostních pokynů. V takovýchto případech zaniká jakýkoliv záruční nárok. Vykřičník umístěný v trojúhelníku upozorňuje na bezpečnostní pokyny v návodu k obsluze. Před uvedením do provozu si přečtěte celý návod k obsluze Tento přístroj je testovaný CE a splňuje tak příslušné směrnice.

Právo měnit specifikace bez předchozího oznámení vyhrazeno © Testboy GmbH, Německo.

Vyloučení ručení

V případě vzniku škod, zaviněných nedodržením návodu k obsluze, zaniká nárok na záruku!

Nepřebíráme ručení za následné škody, které by toho vyplynuly.

Testboy neručí za škody, které jsou následkem

nedodržení návodu
změny na výrobku neschválenou firmou Testboy
použití náhradních dílů nevyrobených nebo neschválených firmou Testboy
požití alkoholu, drog nebo léků

Správnost návodu k obsluze

Tento návod k obsluze byl vytvořen s velkou pečlivostí.

Nepřebíráme žádnou záruku za správnost a úplnost údajů, obrázků a výkresů. Změny, omyly a tiskové chyby vyhrazeny.

Likvidace

Vážený zákazníku firmy Testboy, s nabytím našeho výrobku získáváte možnost předat přístroj po skončení jeho životnosti na vhodná sběrná místa elektrického šrotu.

WEEE (2002/96 EG) upravuje vracení a recyklaci starých elektrických spotřebičů. Od 13.8.2005 jsou výrobci elektrických přístrojů zavázáni k bezplatnému příjmu a recyklaci elektrických přístrojů, které byly prodány po tomto datu. Elektrické přístroje již nelze svážet v rámci „normálních“ odpadů. Elektrické přístroje se musí recyklovat a likvidovat odděleně. Všechny přístroje, které spadají pod tuto směrnici, jsou označeny tímto logem.

Vy, jako koncoví spotřebitelé jste ze zákona (zákon o bateriích) povinni odevzdávat všechny použité baterie a akumulátory; jejich likvidace v domovním odpadu je zakázaná!

Baterie/akumulátory obsahující škodlivé látky jsou označeny zde uvedeným symbolem, který upozorňuje, že se nesmí likvidovat přes domovní odpad.

Značky pro prévažující část těžkých kovů jsou:

Cd = kadmium, Hg = rtut', Pb = olovo.

Své spotřebované baterie/akumulátory můžete bezplatně odevzdat na sběrných místech ve Vaší obci nebo všude tam, kde se baterie/akumulátory prodávají!

5letá záruka

Testboy-přístroje podléhají přísné kontrole kvality. Pokud by se přesto při denním používání vyskytly poruchy funkce, poskytujeme záruku v délce 5 let (platí jen s účtem). Pokud nám zašlete zpět neotevřený přístroj a bez cizího zásahu, bezplatně odstraníme výrobní chyby nebo chyby materiálu. Poškození v důsledku nárazu nebo chybné manipulace jsou ze záručního nároku vyloučeny.

Obrat'te se prosím na.

Testboy GmbH Tel: [phone]

Všechny kvalitativně relevantní činnosti a procesy prováděné v rámci firmy Testboy GmbH jsou permanentně sledovány systémem řízení kvality. Firma Testboy GmbH dále potvrzuje, že zkušební zařízení a nástroje používané při kalibraci podléhají permanentní kontrole zkušebních prostředků.

Prohlášení o shodě

Výrobek splňuje směrnice o nízkém napětí 2006/95/EC a směrnice elektromagnetické snášenlivosti 2004/108/EC.

Obsluha

Mnohokrát děkujeme, že jste se rozhodli pro přístroj Testboy ^® 15. Přístroj má profesionální funkce pro práci se všemi druhy magnetických polí:

Bezdotyková detekce magnetických polí

Přístroj Testboy ^® 15 je schopen pomocí obvodu integrovaného v hrotu vyhledat magnetické pole jakéhokoliv druhu: např. magnetické ventily v topných zařízeních, magnetické ventily v užitkových vozidlech, relé v tištěných spojích na deskách atd.

Nejprve je nutno podle níže uvedené funkční kontroly zkontrolovat baterie. Dotkněte se zkoušeného předmětu hrotem magnetické zkoušečky (viz obrázek bod 1.). Pokud se žárovka rozsvítí, je předmět magneticky aktivovaný. Při kontrole není zapotřebí zastavovat stroje nebo přístroje.

Vyjměte testovací magnet z víka magnetické zkoušečky a přidržte jej u hrotu přístroje, který se potom rozsvítí.

Pokud se hrot nerozsvítí, je nutno zkontrolovat baterie.

Výměna baterie

Pomocí šroubováku opatrně vypáčte kryt přihrádky na baterie v místě zářezu (viz obrázek bod 2.). Při vkládání nových baterií dbejte na správnou polaritu.

Baterie nepatří do domovního odpadu. I ve Vaší blízkosti je sběrné místo!

Technické údaje

Elektrické napájení 2 x 1,5 V typ AAA Micro

Krytí	IP	40
Přepěťová kategorie	CAT III 1000 V
Zkušební norma IEC/EN 61010-1(DIN VDE 0411)

Testboy JL 1075 JL 1075

Testboy GmbH Tel: [phone]
