SensoPilot Pro - Poziomica laserowa Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Odbiornik poziomicy laserowej do maszyn budowlanych
Marque	Laserliner
Model	SensoPilot Pro
Zasięg odbioru lasera	200 m
Dokładność FINE	± 2 mm – ± 5 mm
Dokładność GRUBY	± 5 mm – ± 15 mm
Zasilanie	Akumulator 7,2 V NiMh 2500 mA / Ładowarka sieciowa lub kabel akumulatora 12/24 V
Czas pracy baterii	Około 40 h
Czas ładowania	Około 15 h
Temperatura pracy	-20°C do 50°C
Wymiary (SensoPilot)	390 x 170 x 85 mm
Waga (SensoPilot)	3,4 kg
Waga (wyświetlacz zdalny)	1,1 kg
Liczba jednostek odbiorczych lasera	4 (25 cm każda)
Kąt odbioru	360°
Wskaźniki LED	Zielona LED (osiągnięta wysokość), czerwone LED (góra/dół)
Mocowanie	Wbudowane silne magnesy (mocowanie na maszynie)
Ochrona obudowy	Wodoodporna i pyłoszczelna
Wyświetlacz zdalny	Wytrzymały model z podstawą montażową i szczelną obudową
Ustawienia dokładności	FINE i GRUBY za pomocą przełącznika WŁ./WYŁ.
Kompatybilność laserowa	Automatyczne lasery rotacyjne o dużej prędkości (nie lasery liniowe)
Konserwacja i czyszczenie	Czyścić lekko wilgotną szmatką, bez rozpuszczalników i środków ściernych
Zalecenia bezpieczeństwa	Uwaga na silne pola magnetyczne (odstęp 30 cm od implantów/niebezpieczeństw)
Części zamienne	Ładowarka, kabel połączeniowy, kabel akumulatora 12/24 V, wyświetlacz zdalny (nr ref. 035.01)
Możliwość naprawy	Należy używać wyłącznie akcesoriów zatwierdzonych przez producenta
Numer zamówienia (SensoPilot)	035.00A
Normy	Zgodne z dyrektywą EMC 2014/30/UE i dyrektywą WEEE

Często zadawane pytania - SensoPilot Pro Laserliner

Jak naładować urządzenie?

Przed użyciem całkowicie naładuj akumulator. Odkręć nasadkę gniazda ładowania (1) i podłącz ładowarkę. Czas ładowania wynosi około 15 godzin. Diody LED 6/7/8 migają podczas ładowania. Można również ładować za pomocą kabla akumulatora 12/24 V podłączonego do gniazda (4).

Jaka jest żywotność baterii?

Żywotność wynosi około 40 godzin ciągłej pracy.

Jak zamocować SensoPilot na maszynie budowlanej?

Użyj silnych magnesów (9) znajdujących się z tyłu urządzenia. Umieść je na płaskiej i czystej powierzchni, aby zapewnić dobrą przyczepność. Uwaga: magnesy są bardzo silne i stwarzają ryzyko przygniecenia.

Jak podłączyć wyświetlacz zdalny?

Podłącz kabel połączeniowy (4) między gniazdem (4) SensoPilot a gniazdem (12) wyświetlacza zdalnego. Zamocuj wyświetlacz zdalny w kabinie maszyny. W celu bezpośredniego zasilania podłącz kabel akumulatora 12/24 V (13) zgodnie z biegunowością (czerwony do +, czarny do masy).

Jak ustawić dokładność przełączania?

Użyj przełącznika WŁ./WYŁ. (10), aby wybrać tryb FINE lub GRUBY. W trybie FINE zewnętrzne diody (7) migają 3 razy; w trybie GRUBY diody (8) migają 3 razy.

Jakie typy laserów można stosować z SensoPilot?

SensoPilot jest przeznaczony do automatycznych laserów rotacyjnych o bardzo dużej prędkości obrotowej. Nie jest kompatybilny z laserami liniowymi.

Jak czyścić i konserwować urządzenie?

Wyczyść wszystkie elementy lekko wilgotną szmatką. Nie używaj środków czyszczących, ściernych ani rozpuszczalników. Wyjmij baterię, jeśli urządzenie nie będzie używane przez dłuższy czas i przechowuj je w suchym i czystym miejscu.

Co zrobić, jeśli urządzenie nie odbiera wiązki lasera?

Urządzenie wyłącza się automatycznie, jeśli nie odbiera żadnej wiązki laserowej. Sprawdź, czy laser rotacyjny jest włączony i czy jego prędkość obrotowa jest odpowiednia. Upewnij się, że jednostki odbiorcze (5) są czyste i niezakłócone.

Czy magnesy są niebezpieczne?

Tak, silne pola magnetyczne mogą wpływać na implanty medyczne (stymulatory serca) i uszkadzać nośniki magnetyczne. Zawsze zachowaj odległość co najmniej 30 cm między magnesami a wrażliwymi osobami lub przedmiotami.

Gdzie mogę znaleźć więcej informacji na temat bezpieczeństwa i utylizacji?

Zapoznaj się z dodatkowymi wskazówkami na stronie internetowej podanej w instrukcji: http://laserliner.com/info?an=sesopipr. Urządzenie należy utylizować zgodnie z dyrektywą WEEE.

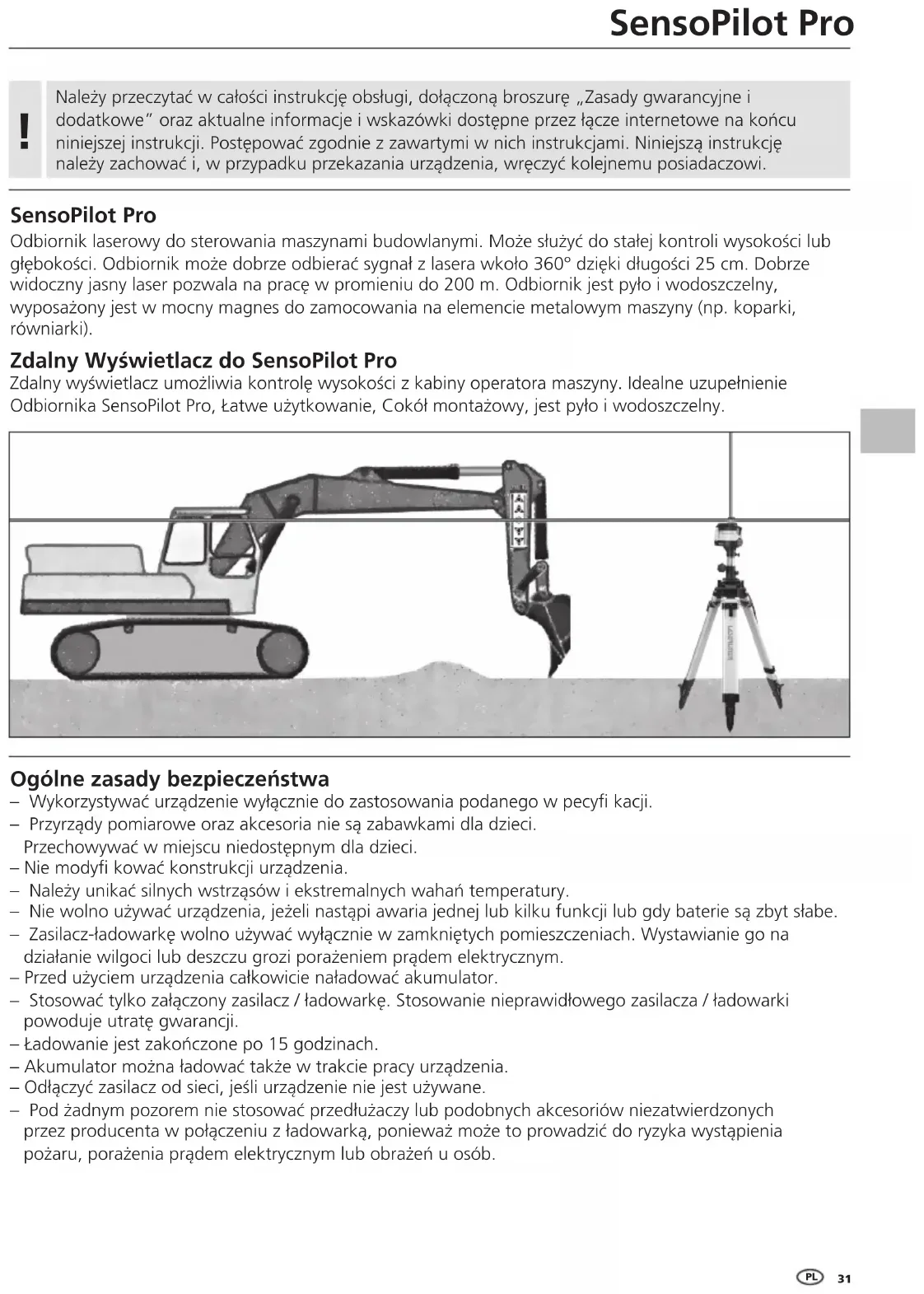

INSTRUKCJA OBSŁUGI SensoPilot Pro Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować i, w przypadku przekazania urządzenia, wręczyć kolejnemu posiadaczowi.

SensoPilot Pro

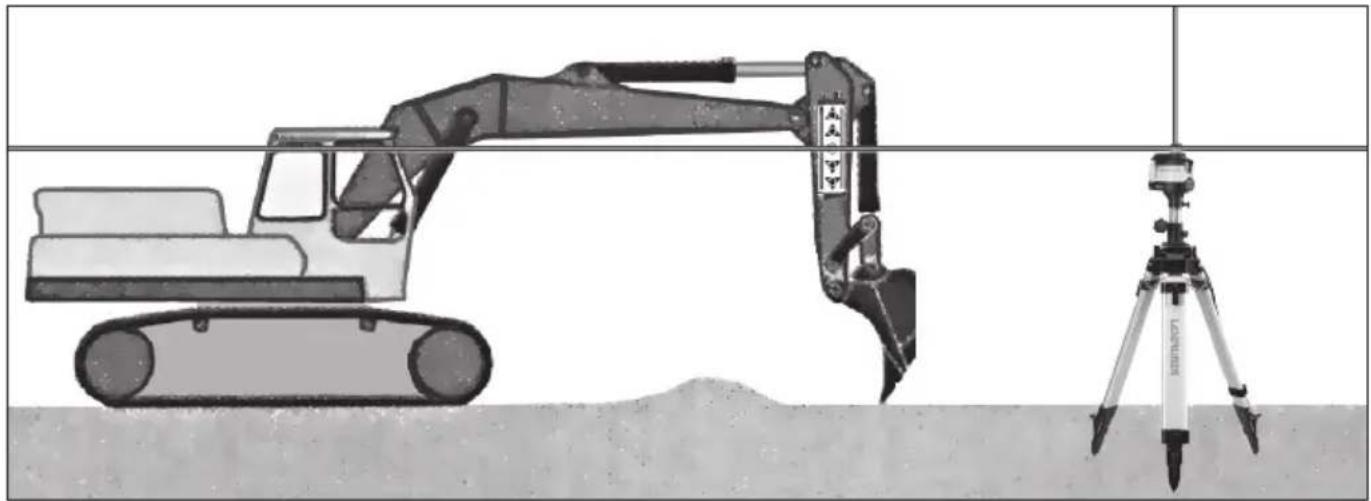

Odbiornik laserowy do sterowania maszynami budowlanymi. Może służyć do stałej kontroli wysokości lub głębokości. Odbiornik może dobrze odbierać sygnał z lasera wkoło 360° dzięki długości 25 cm. Dobrze widoczny jasny laser pozwala na pracę w promieniu do 200 m. Odbiornik jest pyło i wodoszczelny, wyposażony jest w mocny magnes do zamocowania na elemencie metalowym maszyny (np. koparki, równiarki).

Zdalny Wyświetlacz do SensoPilot Pro

Zdalny wyświetlacz umożliwia kontrolę wysokości z kabiny operatora maszyny. Idealne uzupełnienie Odbiornika SensoPilot Pro, Łatwe użytkowanie, Cokół montażowy, jest pyło i wodoszczelny.

Ogólne zasady bezpieczeństwa

- Wykorzystywać urządzenie wyłącznie do zastosowania podanego w pecyfi kacji.

– Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci.

Przechowywać w miejscu niedostępnym dla dzieci.

– Nie modyfi kować konstrukcji urządzenia.

– Należy unikać silnych wstrząsów i ekstremalnych wahań temperatury.

– Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji lub gdy baterie są zbyt słabe.

– Zasilacz-ładowarkę wolno używać wyłącznie w zamkniętych pomieszczeniach. Wystawianie go na działanie wilgoci lub deszczu grozi porażeniem prądem elektrycznym.

– Przed użyciem urządzenia całkowicie naładować akumulator.

- Stosować tylko załączony zasilacz / ładowarkę. Stosowanie nieprawidłowego zasilacza / ładowarki powoduje utratę gwarancji.

– Ładowanie jest zakończone po 15 godzinach.

– Akumulator można ładować także w trakcie pracy urządzenia.

– Odłączyć zasilacz od sieci, jeśli urządzenie nie jest używane.

- Pod żadnym pozorem nie stosować przedłużaczy lub podobnych akcesoriów niezatwierdzonych przez producenta w połączeniu z ładowarką, ponieważ może to prowadzić do ryzyka wystąpienia pożaru, porażenia prądem elektrycznym lub obrażeń u osób.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

– Przyrząd pomiarowy został skonstruowany zgodnie z przepisami i wartościami granicznymi kompatybilności elektromagnetycznej wg dyrektywy EMC 2014/30/UE.
– Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

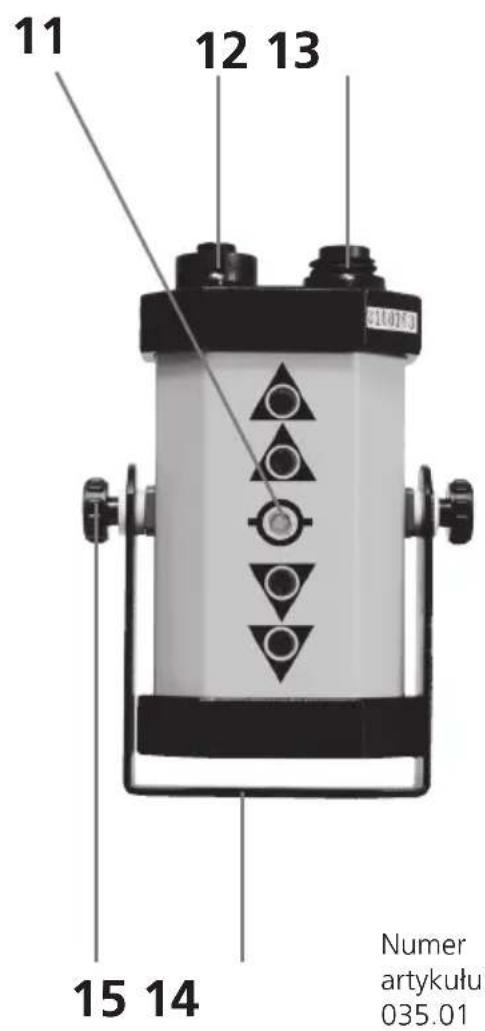

Zdalny Wyświetlacz do SensoPilot Pro

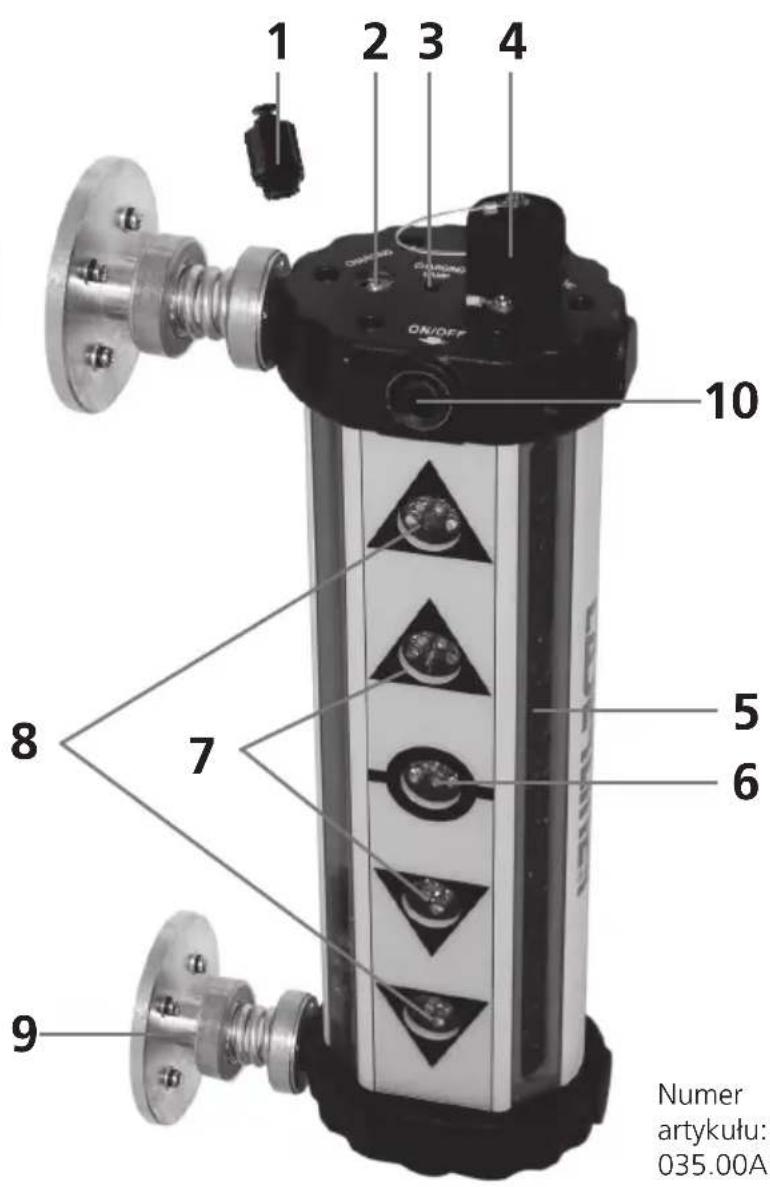

1 Pokrywka gniazda ładowania
2 Gniazdo ładowania
3 Wskaźnik ładowania LED
4 Gniazdo kabla połączeniowego do SensoPilot lub kabla baterii 12/24V
5 Pole odbioru lasera
6 Wskaźnik wysokości LED (zielony)
7 Wskaźnik wysokości LED (czerwony)
8 Wskaźnik wysokości LED (czerwony)

9 Bardzo silne magnesy do mocowania na maszynie
10 Wł / Wył i przełącznik dokładności
11 Wskaźniki wysokości LED
12 Gniazdo kabla połączeniowego SensoPilot
13 Gniazdo połączeniowe kabla baterii 12/24V
14 Obejma mocująca
15 Śruba mocująca obejmę

Zagrożenie spowodowane silnymi polami magnetycznymi

Silne pola magnetyczne mogą mieć szkodliwy wpływ na osoby z aktywnymi implantami (np. rozrusznikami serca) oraz na urządzenia elektromechaniczne (np. karty magnetyczne, zegarki mechaniczne, precyzyjne urządzenia mechaniczne, twarde dyski).

W odniesieniu do wpływu silnych pół magnetycznych na osoby należy przestrzegać odpowiednich przepisów i regulacji krajowych, np.w Niemczech regulacji BGV B11 §14 „Pola elektromagnetyczne”.

Aby uniknąć zakłóceń, należy zawsze trzymać magnesy w odległości co najmniej 30 cm od zagrożonych implantów i urządzeń.

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie w czystym, suchym miejscu.

Obsługa SensoPilot Pro

Zasilanie

• Przed użyciem naładuj akumulatory
• Jeżeli Diody LED 6/7/8 migają na zewnątrz to akumulator jest ładowany. Należy wykręcić zabezpieczenie gniazda (1) i podłączyć ładownik. ładowanie trwa ok. 15 godz.
• Alternatywnie można SensoPilot zasilać kablem baterii 12/24V maszyny i równocześnie ładować akumulator wewnętrzny. W tym celu należy podłączyć go do gniazda (4).
• Przy braku sygnału lasera Odbiornik wyłącza się automatycznie.

Mocowanie

Mocowanie na maszynie może się odbyć przez przymocowanie przez silne magnesy, w który jest on wyposażony. Zwróć uwagę na czystość powierzchni kontaktowej, aby magnes mocno trzymał się elementu maszyny.

Wskutek oddziaływania niezwykle silnych magnesów istnieje ryzyko zgniecenia!

Uruchamianie SensoPilot

Nacisnąć przycisk Wł / Wył. (10) wszystkie diody LED na chwilę zapalają się. SensoPilot jest w tym momencie gotowy do pracy. Promień laserowy jest rozpoznawany przez pole odczytowe (5) i dzięki diodom LED 6/7/8 wskazuje właściwą wysokość odniesienia.

• Świeci górna dioda LED – należy przesunąć SensoPilot do góry
• Świeci środkowa LED – SensoPilot jest na właściwej wysokości
• Świeci dolna dioda LED – należy przesunąć SensoPilot w dół

Przełączanie Dokładności

Dokładność przełączamy przyciskiem Wł / Wył (10).

- Fein (Dokładnie) wewnętrzne diody LED (7) migają 3x

- Grob (Zgrubnie) zewnętrzne diody LED (8) migają 3x

Wyłączanie Odbiornika

Przycisk Wł / Wył (10) nacisnąć i trzymać przez 2 s.

Niwelator Laserowy

Dla uzyskanie optymalnych wyników najlepiej używać niwelatorów laserowych o dużych prędkoeciach obrotowych.

Urządzenia SensoPilot Pro nie można stosować z laserami liniowymi.

Laserliner

Obsługa Wyświetlacza Zdalnego

Zasilanie

• W trybie akumulatora zasilanie następuje przez SensoPilot
• Przy zasilaniu z maszyny łączy się zdalny wyświetlacz (13) przez kabel 12/24V. Zacisk CZERWONY (+) CZARNY na minus (-) (masa maszyny) Przez ten kabel zasilany jest także SensoPilot (patrz rys poniżej).

Używanie zdalnego wyświetlacza

Za pomocą zdalnego wyświetlacza obserwujemy odbiór lasera przez SensoPilot. Jeżeli nie możemy dostrzec odczytu na SensoPilot, należy kablem podłączyć go (4) do zdalnego wyświetlacza. (12) i zamocować w kabinie maszyny.

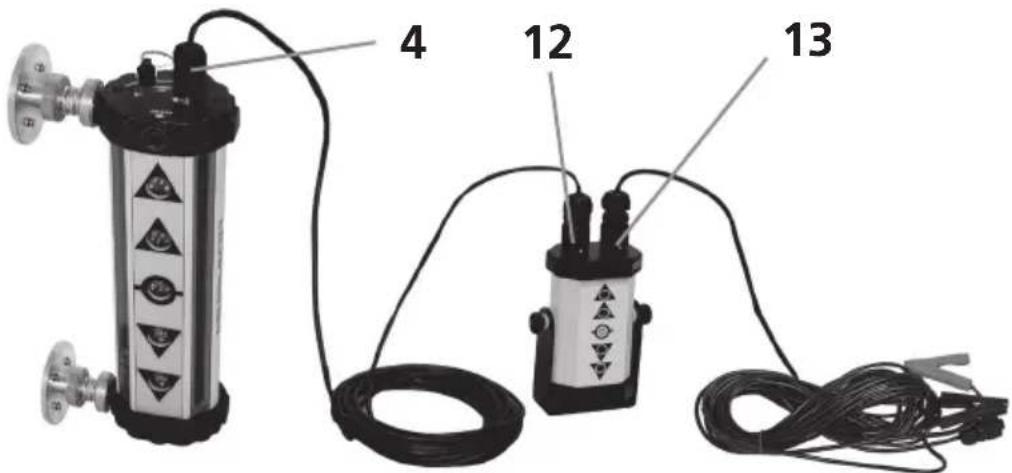

Kabel SensoPilot – Wyświetlacz zdalny
Kabel Baterii 12/24V

Dane Techniczne	Zastrzega się możliwość zmian technicznych. 18W16
Zakres odbiornika 200 m
Dokładność DOKŁADNIE	± 2 mm - ± 5 mm
Dokładność ZGRUBNIE	± 5 mm - ± 15 mm
Akumulator	7,2 V NiMh / 2500 mA
Praca na akumulatorze / Czas ładowania	ok. 40 godz. / ok 15 godz.
Temperatura Pracy	-20°C ... 50°C
Wymiary	390 x 170 x 85 mm
Masa SensoPilot / Wyświetlacz Zdalny	3,4 kg / 1,1 kg

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: http://laserliner.com/info?an=sesopipr

!
