Tipo di prodotto	Livello laser ricevitore per macchine movimento terra
Marca	Laserliner
Modello	SensoPilot Pro
Gamma di ricezione del laser	200 m
Precisione FINE	± 2 mm – ± 5 mm
Precisione GROSSOLANA	± 5 mm – ± 15 mm
Alimentazione	Batteria ricaricabile 7,2 V NiMh 2500 mA / Caricabatterie da rete o cavo batteria 12/24 V
Durata batteria	Circa 40 h
Tempo di ricarica	Circa 15 h
Temperatura di esercizio	-20°C a 50°C
Dimensioni (SensoPilot)	390 x 170 x 85 mm
Peso (SensoPilot)	3,4 kg
Peso (display remoto)	1,1 kg
Numero di unità riceventi laser	4 (25 cm ciascuna)
Angolo di captazione	360°
Indicatori LED	LED verde (altezza raggiunta), LED rossi (alto/basso)
Fissaggio	Magneti potenti integrati (fissaggio su macchina)
Protezione custodia	Resistente all'acqua e alla polvere
Display remoto	Modello robusto con base di montaggio e custodia stagna
Regolazioni di precisione	FINE e GROSSOLANA tramite interruttore ON/OFF
Compatibilità laser	Laser rotativi automatici ad alta velocità (non laser a linee)
Manutenzione e pulizia	Pulire con un panno leggermente umido, senza solventi né prodotti abrasivi
Istruzioni di sicurezza	Attenzione ai campi magnetici potenti (30 cm di distanza da impianti/pericoli)
Parti di ricambio	Caricabatterie, cavo di collegamento, cavo batteria 12/24 V, display remoto (riferimento 035.01)
Riparabilità	Devono essere utilizzati solo accessori approvati dal produttore
Numero d'ordine (SensoPilot)	035.00A
Norme	Conforme alla direttiva EMC 2014/30/UE e alla direttiva RAEE

Domande frequenti - SensoPilot Pro Laserliner

Come caricare l'apparecchio?

Prima dell'uso, caricare completamente la batteria. Svitare il tappo della presa di carica (1) e collegare il caricabatterie. Il tempo di ricarica è di circa 15 ore. I LED 6/7/8 lampeggiano durante la carica. È possibile caricare anche utilizzando un cavo batteria 12/24 V collegato alla presa (4).

Qual è l'autonomia della batteria?

L'autonomia è di circa 40 ore in uso continuo.

Come fissare il SensoPilot su una macchina movimento terra?

Utilizzare i potenti magneti (9) situati sul retro dell'apparecchio. Posizionarlo su una superficie piana e pulita per garantire una buona aderenza. Attenzione: i magneti sono molto potenti e possono presentare un rischio di schiacciamento.

Come collegare il display remoto?

Collegare il cavo di connessione (4) tra la presa (4) del SensoPilot e la presa (12) del display remoto. Fissare il display remoto nella cabina della macchina. Per un'alimentazione diretta, collegare il cavo batteria 12/24 V (13) rispettando la polarità (rosso al +, nero alla massa).

Come regolare la precisione di commutazione?

Utilizzare l'interruttore ON/OFF (10) per scegliere tra le modalità FINE e GROSSOLANA. In modalità FINE, i diodi esterni (7) lampeggiano 3 volte; in modalità GROSSOLANA, i diodi (8) lampeggiano 3 volte.

Quali tipi di laser possono essere utilizzati con il SensoPilot?

Il SensoPilot è progettato per laser rotativi automatici con velocità di rotazione molto elevata. Non è compatibile con laser a linee.

Come pulire e manutenere l'apparecchio?

Pulire tutti i componenti con un panno leggermente umido. Non utilizzare prodotti per la pulizia, abrasivi o solventi. Rimuovere la batteria se l'apparecchio non viene utilizzato per un lungo periodo e conservarlo in un luogo asciutto e pulito.

Cosa fare se l'apparecchio non cattura il raggio laser?

L'apparecchio si spegne automaticamente se non cattura alcun raggio laser. Verificare che il laser rotativo sia acceso e che la sua velocità di rotazione sia adeguata. Assicurarsi che le unità riceventi (5) siano pulite e non ostruite.

I magneti sono pericolosi?

Sì, potenti campi magnetici possono influenzare gli impianti medici (pacemaker) e danneggiare i supporti magnetici. Mantenere sempre una distanza di almeno 30 cm tra i magneti e persone o oggetti sensibili.

Dove posso trovare ulteriori informazioni sulla sicurezza e lo smaltimento?

Consultare le istruzioni aggiuntive sul sito Internet indicato nel manuale: http://laserliner.com/info?an=sesopipr. L'apparecchio deve essere smaltito conformemente alla direttiva RAEE.

MANUALE UTENTE SensoPilot Pro Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

SensoPilot Pro

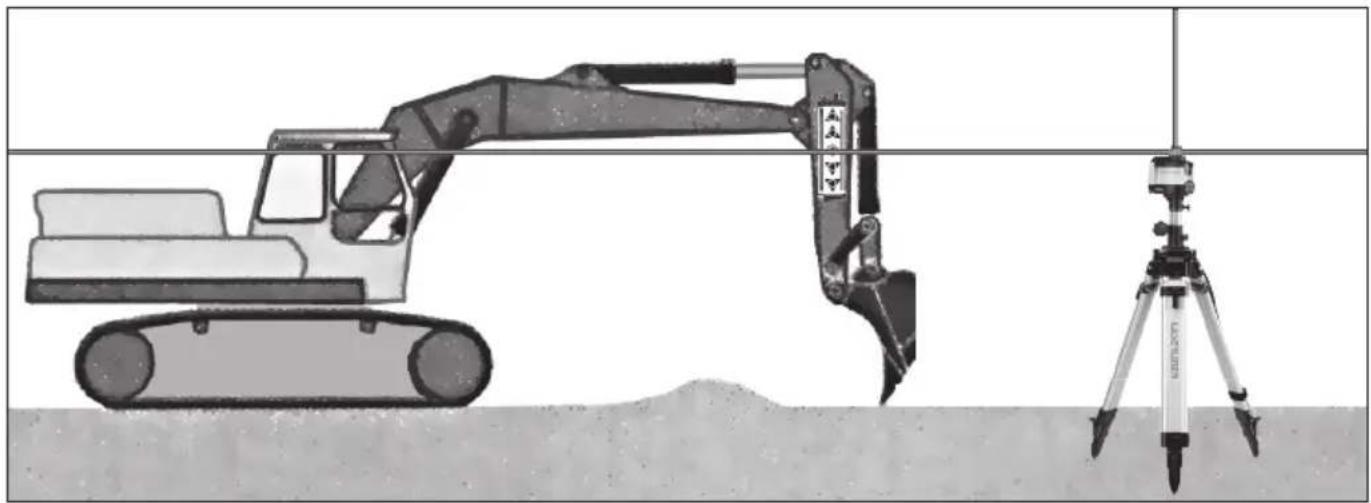

Ricevitore laser per il controllo di macchine edili. In combinazione con un laser rotante, il SensoPilot svolge la funzione di controllo costante dell'altezza. Mediante quattro unità riceventi laser lunghe 25 cm, il laser può essere ricevuto in un area di 360°. Grandi diodi luminescenti ottimamente visibili segnalano il piano su cui si trova il laser. Portata di 200 m. Robusto alloggiamento impermeabile all'acqua ed alla polvere con forti magneti per il fissaggio alla macchina.

Indicatore remoto per SensoPilot Pro

L'indicatore remoto consente di controllare l'altezza di riferimento direttamente nella cabina di guida della macchina edile. il completamento ideale per il ricevitore laser SensoPilot. Robusto modello con base di montaggio ed alloggiamento impermeabile all'acqua ed alla polvere.

Indicazioni generali di sicurezza

- Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specifi cazioni.

- Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.

- La struttura dell'apparecchio non deve essere modifi cata.

- Evitare intense vibrazioni e sbalzi termici estremi.

- Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

- Utilizzare l'alimentatore/il caricabatterie solo in locali chiusi evitando di esporlo all'umidità o alla pioggia altrimenti si corre il rischio di scosse elettriche.

- Prima di utilizzare l'apparecchio caricare completamente l'accumulatore.

- Utilizzare solo l'alimentatore/il caricabatterie in dotazione. L'utilizzo di alimentatori/caricabatterie non idonei fa decadere la garanzia.

- Il processo di ricarica termina dopo 15 ore.

- La batteria può essere ricaricata anche mentre l'apparecchio è in funzione.

- Staccare l'alimentatore dalla rete se l'apparecchio non deve essere utilizzato.

- Non collegare all'apparecchio cavi di prolunga o accessori simili non autorizzati dal fabbricante, in nessun caso e per nessun motivo, per evitare il rischio d'incendio, il pericolo di scosse elettriche o di lesioni a persone che potrebbe derivarne.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

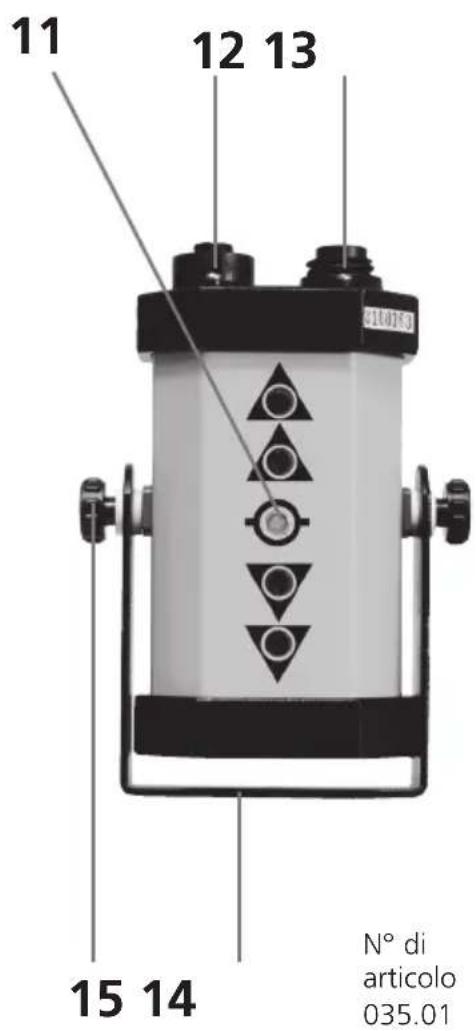

Indicatore remoto per SensoPilot Pro

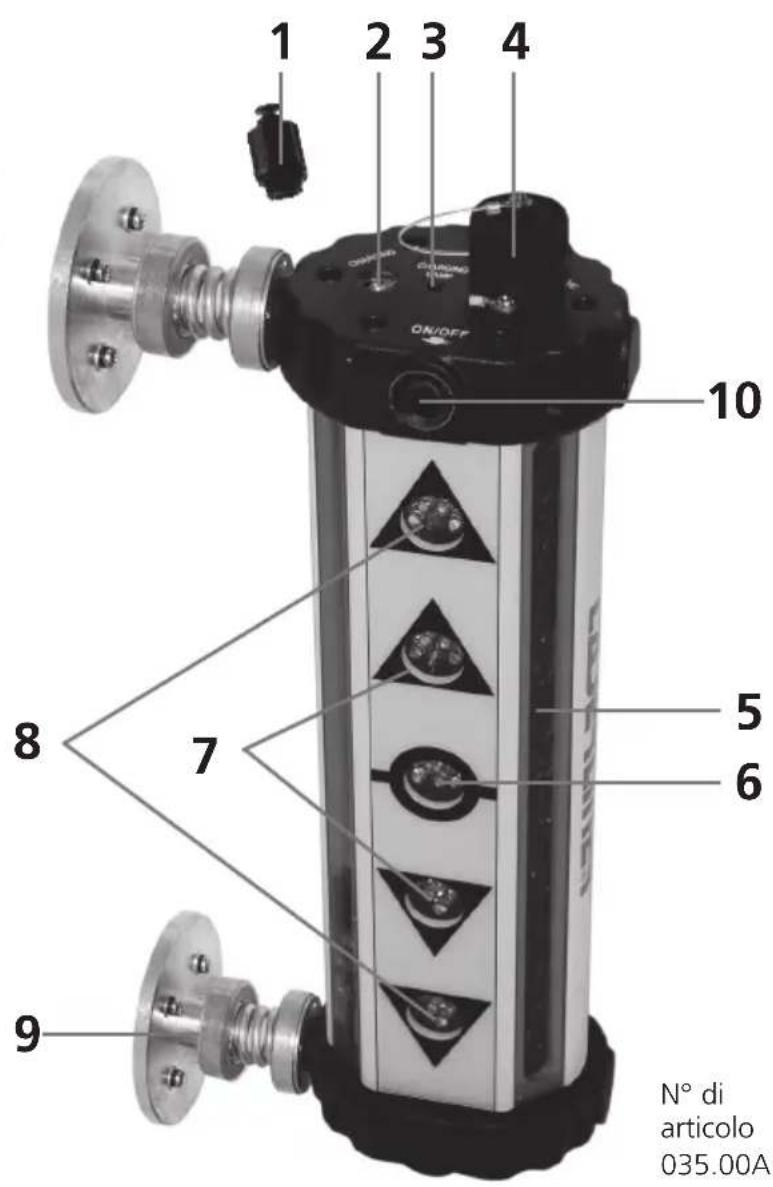

1 Coperchio del connettore di ricarica
2 Connettore di ricarica
3 LED indicatore della carica
4 Connettore per il cavo di collegamento dell'indicatore remoto SensoPilot o del cavo della batteria 12/24 V
5 Campi di ricezione del raggio laser
6 LED indicatore dell'altezza del laser (verde)
7 LED indicatori dell'altezza del laser (rosso)
8 LED indicatori dell'altezza del laser (rosso)

9 Potenti magneti per il fissaggio alla macchina edile
10 Interruttore ON/OFF commutazione della precisione
11 LED indicatori dell'altezza del laser
12 Connettore per il cavo di collegamento SensoPilot - indicatore remoto
13 Connettore per il cavo della batteria 12/24 V
14 Manico
15 Vite di fissaggio del manico

Pericoli causati da forti campi magnetici

Forti campi magnetici possono causare danni a persone con ausili fisici attivi (per es. pacemaker) e ad apparecchi elettromeccanici (per es. schede magnetiche, orologi magnetici, dispositivi meccanici di precisione, dischi fissi).

Per quel che riguarda l'effetto di forti campi magnetici sulle persone, vanno rispettate le rispettive disposizioni e direttive nazionali, come per esempio in Germania la disposizione dell'associazione di categoria BGV B11 §14 „Campi elettromagnetici“.

Pe evitare disturbi, tenere i magneti sempre a una distanza di almeno 30 cm dai rispettivi impianti e apparecchi a rischio.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Alimentazione elettrica

- Prima di impiegare l'apparecchio caricare completamente gli accumulatori.

- Quando i LED 6 / 7 / 8 iniziano a lampeggiare dall'interno all'esterno, ricaricare gli accumulatori. Svitare il coperchio del connettore di ricarica (1) e collegare l'apparecchio di ricarica. La ricarica dura circa 15 ore.

- In alternativa il SensoPilot può funzionare anche collegandolo alla batteria della macchina edile con il cavo della batteria 12/24 V collegando quest'ultimo al connettore (4) e l' accumulatore puo essere ivi ricaricato.

- Se non riceve raggi laser, l'apparecchio si spegne automaticamente.

Fissaggio dell'apparecchio

Con i magneti (9) il SensoPilot può essere fissato direttamente sulla macchina edile. Verificare che le superfici di contatto siano piane e pulite per garantire la presa sicura dei magneti.

Il magnete estremamente potente presenta un pericolo di schiacciamento!

Messa in funzione del SensoPilot

Premere l'interruttore ON/OFF (10); tutti i LED lampeggiano brevemente. Ora il SensoPilot è pronto per l'uso. I campi di ricezione lunghi (5) riconoscono il raggio laser ed i LED (6, 7, 8) segnalano il raggiungimento dell'altezza di riferimento:

• I LED superiori lampeggiano: sollevare il SensoPilot.
- LED centrale (6): il SensoPilot si trova all'altezza di riferimento.
• I LED inferiori lampeggiano: abbassare il SensoPilot.

Commutazione della precisione

Con l'interruttore ON/OFF (10) si può passare da un livello di sensibilità all'altro.

- PRECISIONE MAGGIORE: i LED interni (7) lampeggiano 3 volte.

- PRECISIONE MINORE: i LED esterni (8) lampeggiano 3 volte.

Spegnimento dell'apparecchio

Premere e tenere premuto l'interruttore ON/OFF (10) per circa 3 secondi.

Laser rotante

Per generare un'altezza di riferimento sono particolarmente adatti laser rotanti automatici con elevato nummero massimo di giri.

SensoPilot Pro non può essere utilizzato con laser a proiezione di linee.

Laserliner

Uso dell'indicatore remoto

Alimentazione elettrica

• Nel servizio con accumulatori, l'apparecchio viene alimentato dal SensoPilot.
• Nel servizio con alimentazione da batteria della macchina edile, l'indicatore remoto (13) viene collegato al cavo della batteria 12/24 V: il ROSSO va collegato al polo positivo della batteria (+) ed il NERO alla massa (blocco motore). Il cavo di collegamento alimenta elettricamente il SensoPilot come illustrato nella figura in basso.

Impiego dell'indicatore remoto

Con l'indicatore remoto si può leggere la ricezione del raggio laser del SensoPilot se esso non può essere osservato direttamente dalla cabina di guida della macchina. Collegare l'indicatore remoto (12) al SensoPilot (4) con il cavo di collegamento e fissarlo all'interno della cabina della macchina edile.

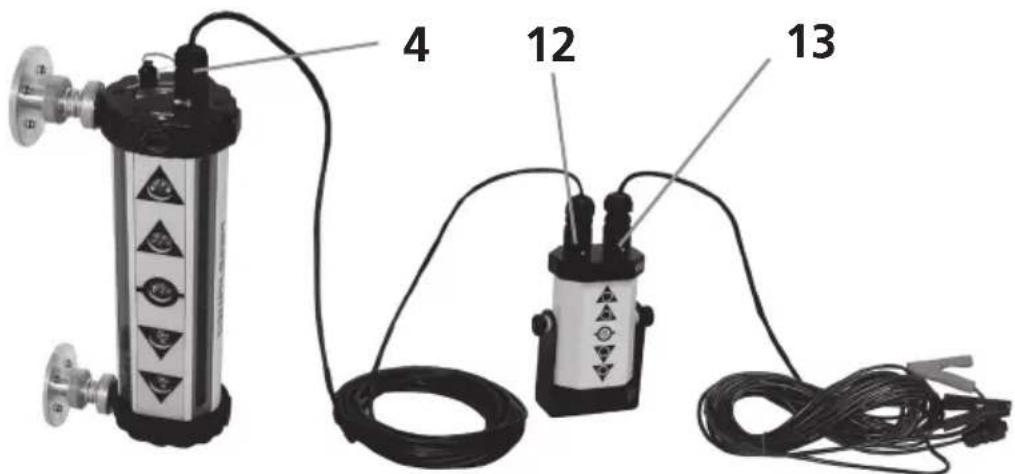

Cavo di collegamento SensoPilot - indicatore remoto
Cavo della batteria 12/24 V

Dati tecnici Con riserva di modifiche tecniche 18W16
Campo de recepción del láser 200 m
Precisione MAGGIORE	± 2 mm – ± 5 mm
Precisione MINORE	± 5 mm – ± 15 mm
Accumulatori / apparecchio laser	7,2 V NiMh / 2500 mA
Durata utile della batteria / Durata della ricarica	Circa 40 ore / circa 15 ore
Temperatura di lavoro	-20°C ... 50°C
Dimensioni	390 x 170 x 85 mm
Peso SensoPilot / indicatore remoto	3,4 kg / 1,1 kg

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza: http://laserliner.com/info?an=sesopipr

!
