Produkttyp	Lasernivellierempfänger für Baumaschinen
Marke	Laserliner
Modell	SensoPilot Pro
Laserempfangsbereich	200 m
Feine Genauigkeit	± 2 mm – ± 5 mm
Grobe Genauigkeit	± 5 mm – ± 15 mm
Stromversorgung	Akkumulator 7,2 V NiMh 2500 mA / Netzteil oder 12/24 V Batteriekabel
Akkulaufzeit	Ca. 40 h
Ladezeit	Ca. 15 h
Betriebstemperatur	-20°C bis 50°C
Abmessungen (SensoPilot)	390 x 170 x 85 mm
Gewicht (SensoPilot)	3,4 kg
Gewicht (Fernanzeige)	1,1 kg
Anzahl der Lasereinheiten	4 (je 25 cm)
Erfassungswinkel	360°
LED-Anzeigen	Grüne LED (Höhe erreicht), rote LEDs (oben/unten)
Befestigung	Integrierte starke Magnete (Befestigung an der Maschine)
Gehäuseschutz	Wasser- und staubgeschützt
Fernanzeige	Robustes Modell mit Montagesockel und wasserdichtem Gehäuse
Genauigkeitseinstellungen	FEIN und GROB über EIN/AUS-Schalter
Laser-Kompatibilität	Automatische Hochgeschwindigkeitsrotationslaser (keine Linienlaser)
Wartung und Reinigung	Mit einem leicht feuchten Tuch reinigen, ohne Lösungsmittel oder Scheuermittel
Sicherheitshinweise	Vorsicht vor starken Magnetfeldern (30 cm Abstand zu Implantaten/Gefahren)
Ersatzteile	Ladegerät, Verbindungskabel, 12/24 V Batteriekabel, Fernanzeige (Referenz 035.01)
Reparierbarkeit	Es dürfen nur vom Hersteller zugelassene Zubehörteile verwendet werden
Bestellnummer (SensoPilot)	035.00A
Normen	Konform mit EMV-Richtlinie 2014/30/EU und WEEE-Richtlinie

Häufig gestellte Fragen - SensoPilot Pro Laserliner

Wie lade ich das Gerät auf?

Vor dem Gebrauch den Akku vollständig aufladen. Die Kappe der Ladebuchse (1) abschrauben und das Ladegerät anschließen. Die Ladezeit beträgt ca. 15 Stunden. Die LEDs 6/7/8 blinken während des Ladevorgangs. Sie können auch ein 12/24 V Batteriekabel an der Buchse (4) anschließen.

Wie lange hält der Akku?

Die Akkulaufzeit beträgt ca. 40 Stunden im Dauerbetrieb.

Wie befestige ich den SensoPilot an einer Baumaschine?

Verwenden Sie die starken Magnete (9) an der Rückseite des Geräts. Setzen Sie es auf eine ebene und saubere Oberfläche, um einen guten Halt zu gewährleisten. Achtung: Die Magnete sind sehr stark und können eine Quetschgefahr darstellen.

Wie schließe ich die Fernanzeige an?

Schließen Sie das Verbindungskabel (4) zwischen der Buchse (4) des SensoPilot und der Buchse (12) der Fernanzeige an. Befestigen Sie die Fernanzeige in der Fahrerkabine. Für eine direkte Stromversorgung schließen Sie das 12/24 V Batteriekabel (13) unter Beachtung der Polarität an (rot an +, schwarz an Masse).

Wie stelle ich die Schaltgenauigkeit ein?

Verwenden Sie den EIN/AUS-Schalter (10), um zwischen den Modi FEIN und GROB zu wählen. Im FEIN-Modus blinken die externen Dioden (7) 3-mal; im GROB-Modus blinken die Dioden (8) 3-mal.

Welche Lasertypen können mit dem SensoPilot verwendet werden?

Der SensoPilot ist für automatische Rotationslaser mit sehr hoher Drehzahl ausgelegt. Er ist nicht mit Linienlasern kompatibel.

Wie reinige und warte ich das Gerät?

Reinigen Sie alle Komponenten mit einem leicht feuchten Tuch. Verwenden Sie keine Reinigungsmittel, Scheuermittel oder Lösungsmittel. Entfernen Sie den Akku, wenn das Gerät längere Zeit nicht benutzt wird, und lagern Sie es an einem trockenen, sauberen Ort.

Was tun, wenn das Gerät den Laserstrahl nicht erfasst?

Das Gerät schaltet sich automatisch aus, wenn es keinen Laserstrahl erfasst. Überprüfen Sie, ob der Rotationslaser eingeschaltet ist und die Drehzahl geeignet ist. Stellen Sie sicher, dass die Empfangseinheiten (5) sauber und nicht blockiert sind.

Sind die Magnete gefährlich?

Ja, starke Magnetfelder können medizinische Implantate (Herzschrittmacher) beeinträchtigen und magnetische Datenträger beschädigen. Halten Sie stets einen Abstand von mindestens 30 cm zwischen den Magneten und empfindlichen Personen oder Gegenständen ein.

Wo finde ich weitere Informationen zu Sicherheit und Entsorgung?

Weitere Hinweise finden Sie auf der in der Anleitung angegebenen Website: http://laserliner.com/info?an=sesopipr. Das Gerät muss gemäß der WEEE-Richtlinie entsorgt werden.

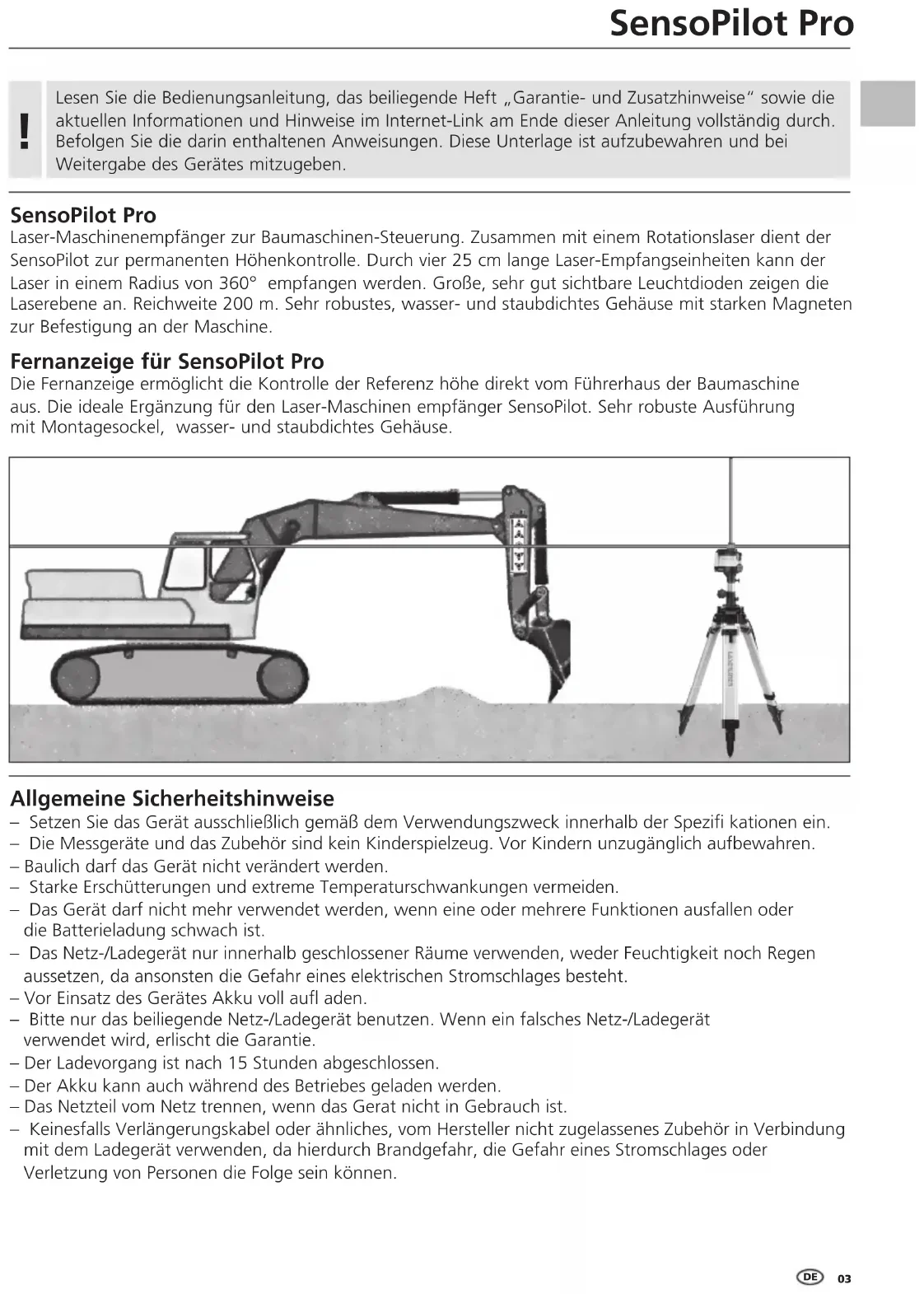

BEDIENUNGSANLEITUNG SensoPilot Pro Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

SensoPilot Pro

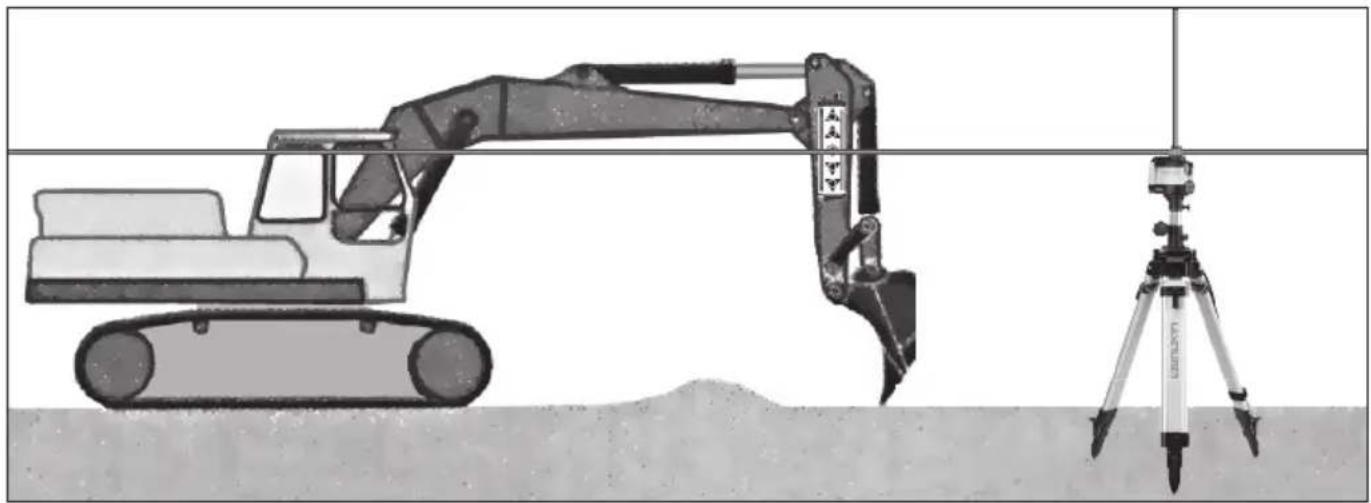

Laser-Maschinenempfänger zur Baumaschinen-Steuerung. Zusammen mit einem Rotationslaser dient der SensoPilot zur permanenten Höhenkontrolle. Durch vier 25 cm lange Laser-Empfangseinheiten kann der Laser in einem Radius von 360° empfangen werden. Große, sehr gut sichtbare Leuchtdioden zeigen die Laserebene an. Reichweite 200 m. Sehr robustes, wasser- und staubdichtes Gehäuse mit starken Magneten zur Befestigung an der Maschine.

Fernanzeige für SensoPilot Pro

Die Fernanzeige ermöglicht die Kontrolle der Referenz höhe direkt vom Führerhaus der Baumaschine aus. Die ideale Ergänzung für den Laser-Maschinen empfänger SensoPilot. Sehr robuste Ausführung mit Montagesockel, wasser- und staubdichtes Gehäuse.

Allgemeine Sicherheitshinweise

- Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifi kationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.

– Baulich darf das Gerät nicht verändert werden.

- Starke Erschütterungen und extreme Temperaturschwankungen vermeiden.

- Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

- Das Netz-/Ladegerät nur innerhalb geschlossener Räume verwenden, weder Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr eines elektrischen Stromschlages besteht.

– Vor Einsatz des Gerätes Akku voll aufl aden.

- Bitte nur das beiliegende Netz-/Ladegerät benutzen. Wenn ein falsches Netz-/Ladegerät verwendet wird, erlischt die Garantie.

– Der Ladevorgang ist nach 15 Stunden abgeschlossen.

– Der Akku kann auch während des Betriebes geladen werden.

– Das Netzteil vom Netz trennen, wenn das Gerät nicht in Gebrauch ist.

- Keinesfalls Verlängerungskabel oder ähnliches, vom Hersteller nicht zugelassenes Zubehör in Verbindung mit dem Ladegerät verwenden, da hierdurch Brandgefahr, die Gefahr eines Stromschlages oder Verletzung von Personen die Folge sein können.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und druch elektronischer Geräte ist gegeben.

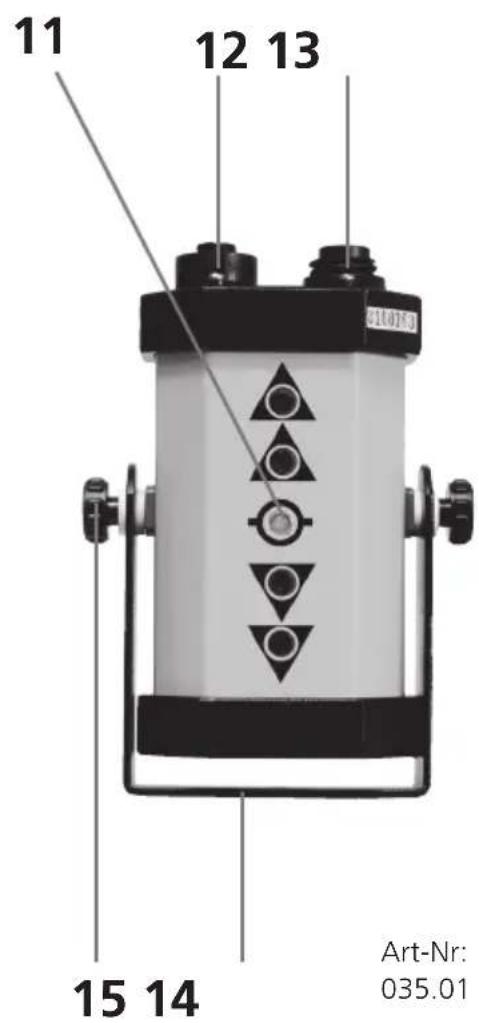

Fernanzeige für SensoPilot Pro

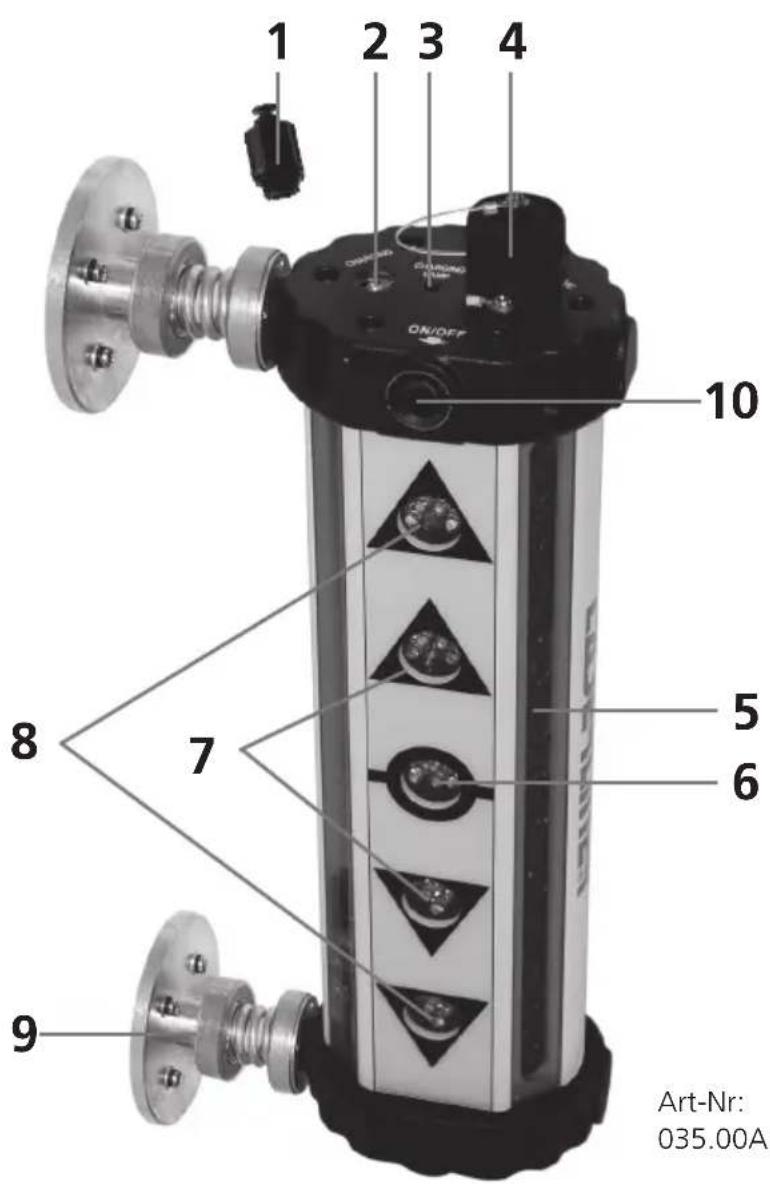

1 Abdeckung Ladebuchse
2 Ladebuchse
3 LED Ladeanzeige
4 Buchse für Verbindungskabel SensoPilot – Fernanzeige ODER 12/24V Batteriekabel
5 Empfangsfelder Laserstrahl
6 LED-Anzeige Laserhöhe (grün)
7 LED-Anzeigen Laserhöhe (rot)
8 LED-Anzeigen Laserhöhe (rot)

9 Extrem starke Magnete zur Befestigung an Baumaschine
10 AN / AUS – Schalter Umschaltung Genauigkeit
11 LED-Anzeigen Laserhöhe
12 Buchse für Verbindungskabel SensoPilot – Fernanzeige
13 Buchse für 12/24V Batteriekabel
14 Haltebügel
15 Klemmschraube für Haltebügel

Gefährdung durch starke Magnetfelder

Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen.

Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder“. Um eine störende Beeinflussung zu vermeiden, halten Sie die Magnete stets in einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten und Geräten entfernt.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Bedienung SensoPilot Pro

Stromversorgung

• Vor dem Einsatz des Gerätes Akkus vollständig aufladen.
• Wenn die LED's 6/7/8 von innen nach außen blinken, dann die Akkus laden. Dazu Abdeckung Ladebuchse (1) abschrauben und Ladegerät anschließen. Die Ladedauer beträgt ca. 15 Std.
• Alternativ kann der SensoPilot mit dem 12/24 V Batteriekabel an der Batterie der Baumaschine betrieben und der Geräteakku aufgeladen werden. Dazu das Batteriekabel an die Buchse (4) anschließen.
• Wenn kein Laserstrahl empfangen wird, schaltet sich das Gerät automatisch aus.

Gerät befestigen

Mit den starken Magneten (9) kann der SensoPilot direkt an der Baumaschine befestigt werden. Achten Sie auf ebene und saubere Kontaktflächen, damit der Magnet sicher hält.

Durch die extrem starken Magnete besteht Quetschgefahr!

SensoPilot in Betrieb nehmen

EIN / AUS – Schalter (10) einmal drücken, alle LED's blinken kurz auf. Jetzt ist der SensoPilot einsatzbereit. Durch die langen Empfangsfelder (5) wird der Laserstrahl erkannt und die LED's (6,7,8) zeigen an wann die Referenzhöhe erreicht wurde:

• Obere LED's blinken: Den SensoPilot nach oben bewegen.
• Zentrale LED (6): Der SensoPilot befindet sich auf Referenzhöhe.
• Untere LED's blinken: Den SensoPilot nach unten bewegen.

Umschaltung Genauigkeit

Die Genauigkeitsstufen können mit dem EIN / AUS – Schalter (10) umgeschaltet werden.

• FEIN: Die innere LED's (7) blinken 3x.
• GROB: Die äußeren LED's (8) blinken 3x.

Gerät Ausschalten

EIN / AUS – Schalter (10) ca. 3 Sek. gedrückt halten.

Rotationslaser

Zum Erzeugen einer Laser-Referenzhöhe eignen sich am besten automatische Rotationslaser mit hoher Maximaldrehzahl.

Der SensoPilot Pro kann nicht mit Linienlasern verwendet werden.

BedienungFernanzeige

Stromversorgung

• Bei Akkubetrieb erfolgt die Stromversorgung über den SensoPilot.
• Bei Betrieb über die Baumaschinenbatterie wird die Fernanzeige (13) an das 12/24 V Batteriekabel angeschlossen, ROT an Batteriepluspol (+) und SCHWARZ an Masse (Motorblock). Über das Verbindungskabel wird dann der SensoPilot mit Strom versorgt, siehe Bild unten.

Fernanzeige einsetzen

Mit der Fernanzeige kann der Laserstrahl-Empfang des SensoPilot abgelesen werden, wenn dieser vom Führerhaus der Maschine nicht gesehen werden kann. Dazu die Fernanzeige (12) mit Verbindungskabel an den SensoPilot (4) anschließen und in der Kabine der Baumaschine befestigen.

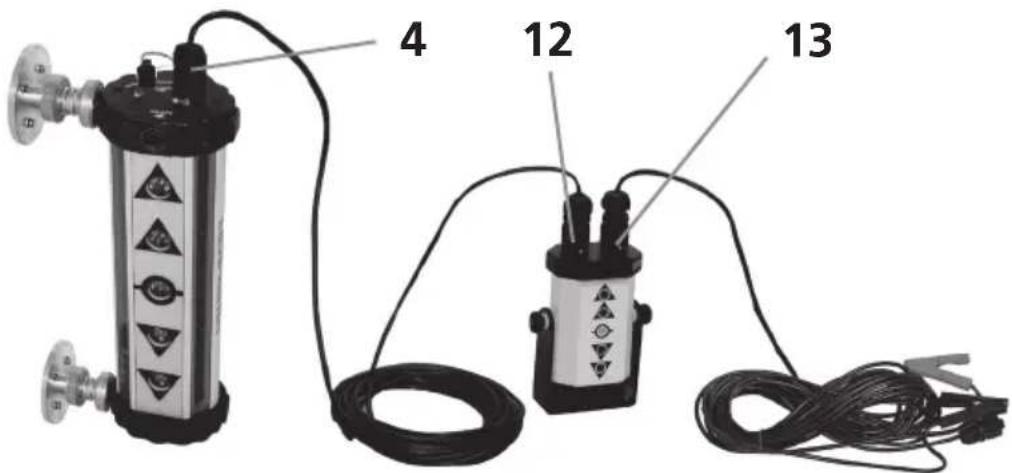

Verbindungskabel SensoPilot – Fernanzeige
12/24 V Batteriekabel

Technische Daten	Technische Änderungen vorbehalten. 18W16
Laserempfangsbereich 200 m
Genauigkeit FEIN	± 2 mm – ± 5 mm
Genauigkeit GROB	± 5 mm – ± 15 mm
Akku / Ladegerät	7,2 V NiMh / 2500 mA
Betriebsdauer Akku / Ladezeit Akku	ca. 40 Std. / ca. 15 Std.
Arbeitstemperatur	-20°C ... 50°C
Abmessungen SensoPilot	390 x 170 x 85 mm
Gewicht SensoPilot / Fernanzeige	3,4 kg / 1,1 kg

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=sesopipr

!
