Tipo de producto	Nivel láser receptor para maquinaria de obra
Marca	Laserliner
Modelo	SensoPilot Pro
Rango de recepción del láser	200 m
Precisión FINE	± 2 mm – ± 5 mm
Precisión GROSSIÈRE	± 5 mm – ± 15 mm
Alimentación	Batería recargable 7,2 V NiMh 2500 mA / Cargador de red o cable de batería 12/24 V
Autonomía de la batería	Aproximadamente 40 h
Tiempo de carga	Aproximadamente 15 h
Temperatura de funcionamiento	-20°C a 50°C
Dimensiones (SensoPilot)	390 x 170 x 85 mm
Peso (SensoPilot)	3,4 kg
Peso (pantalla remota)	1,1 kg
Número de unidades receptoras láser	4 (25 cm cada una)
Ángulo de captación	360°
Indicadores LED	LED verde (altura alcanzada), LED rojas (arriba/abajo)
Fijación	Imanes potentes integrados (fijación en máquina)
Protección de la carcasa	Resistente al agua y al polvo
Pantalla remota	Modelo robusto con base de montaje y carcasa sellada
Ajustes de precisión	FINE y GROSSIÈRE mediante interruptor ENCENDIDO/APAGADO
Compatibilidad con láser	Láseres rotativos automáticos de alta velocidad (no láseres de líneas)
Mantenimiento y limpieza	Limpiar con un paño ligeramente húmedo, sin disolventes ni productos abrasivos
Instrucciones de seguridad	Atención a los campos magnéticos potentes (30 cm de distancia de implantes/peligros)
Piezas de repuesto	Cargador, cable de conexión, cable de batería 12/24 V, pantalla remota (referencia 035.01)
Reparabilidad	Solo deben utilizarse accesorios aprobados por el fabricante
Número de pedido (SensoPilot)	035.00A
Normas	Conforme a la directiva EMC 2014/30/UE y a la directiva RAEE

Preguntas frecuentes - SensoPilot Pro Laserliner

¿Cómo cargar el dispositivo?

Antes de usar, cargue completamente la batería. Desenrosque la tapa del conector de carga (1) y conecte el cargador. El tiempo de carga es de aproximadamente 15 horas. Los LED 6/7/8 parpadean durante la carga. También puede cargar usando un cable de batería de 12/24 V conectado al conector (4).

¿Cuál es la autonomía de la batería?

La autonomía es de aproximadamente 40 horas en uso continuo.

¿Cómo fijar el SensoPilot en una máquina de obra?

Utilice los imanes potentes (9) ubicados en la parte trasera del dispositivo. Colóquelo sobre una superficie plana y limpia para asegurar una buena adherencia. Advertencia: los imanes son muy potentes y pueden presentar riesgo de aplastamiento.

¿Cómo conectar la pantalla remota?

Conecte el cable de conexión (4) entre el conector (4) del SensoPilot y el conector (12) de la pantalla remota. Fije la pantalla remota en la cabina de la máquina. Para una alimentación directa, conecte el cable de batería de 12/24 V (13) respetando la polaridad (rojo al +, negro a masa).

¿Cómo ajustar la precisión de conmutación?

Utilice el interruptor ENCENDIDO/APAGADO (10) para elegir entre los modos FINE y GROSSIÈRE. En modo FINE, los diodos externos (7) parpadean 3 veces; en modo GROSSIÈRE, los diodos (8) parpadean 3 veces.

¿Qué tipos de láser se pueden usar con el SensoPilot?

El SensoPilot está diseñado para láseres rotativos automáticos con una velocidad de rotación muy alta. No es compatible con láseres de líneas.

¿Cómo limpiar y mantener el dispositivo?

Limpie todos los componentes con un paño ligeramente húmedo. No use productos de limpieza, estropajos ni disolventes. Retire la batería si el dispositivo no se usa durante un período prolongado y guárdelo en un lugar seco y limpio.

¿Qué hacer si el dispositivo no capta el rayo láser?

El dispositivo se apaga automáticamente si no capta ningún rayo láser. Verifique que el láser rotativo esté encendido y que su velocidad de rotación sea adecuada. Asegúrese de que las unidades receptoras (5) estén limpias y sin obstrucciones.

¿Son peligrosos los imanes?

Sí, los campos magnéticos potentes pueden afectar los implantes médicos (marcapasos) y dañar los soportes magnéticos. Mantenga siempre una distancia de al menos 30 cm entre los imanes y las personas u objetos sensibles.

¿Dónde puedo encontrar más información sobre seguridad y eliminación?

Consulte las instrucciones adicionales en el sitio web indicado en el manual: http://laserliner.com/info?an=sesopipr. El dispositivo debe eliminarse conforme a la directiva RAEE.

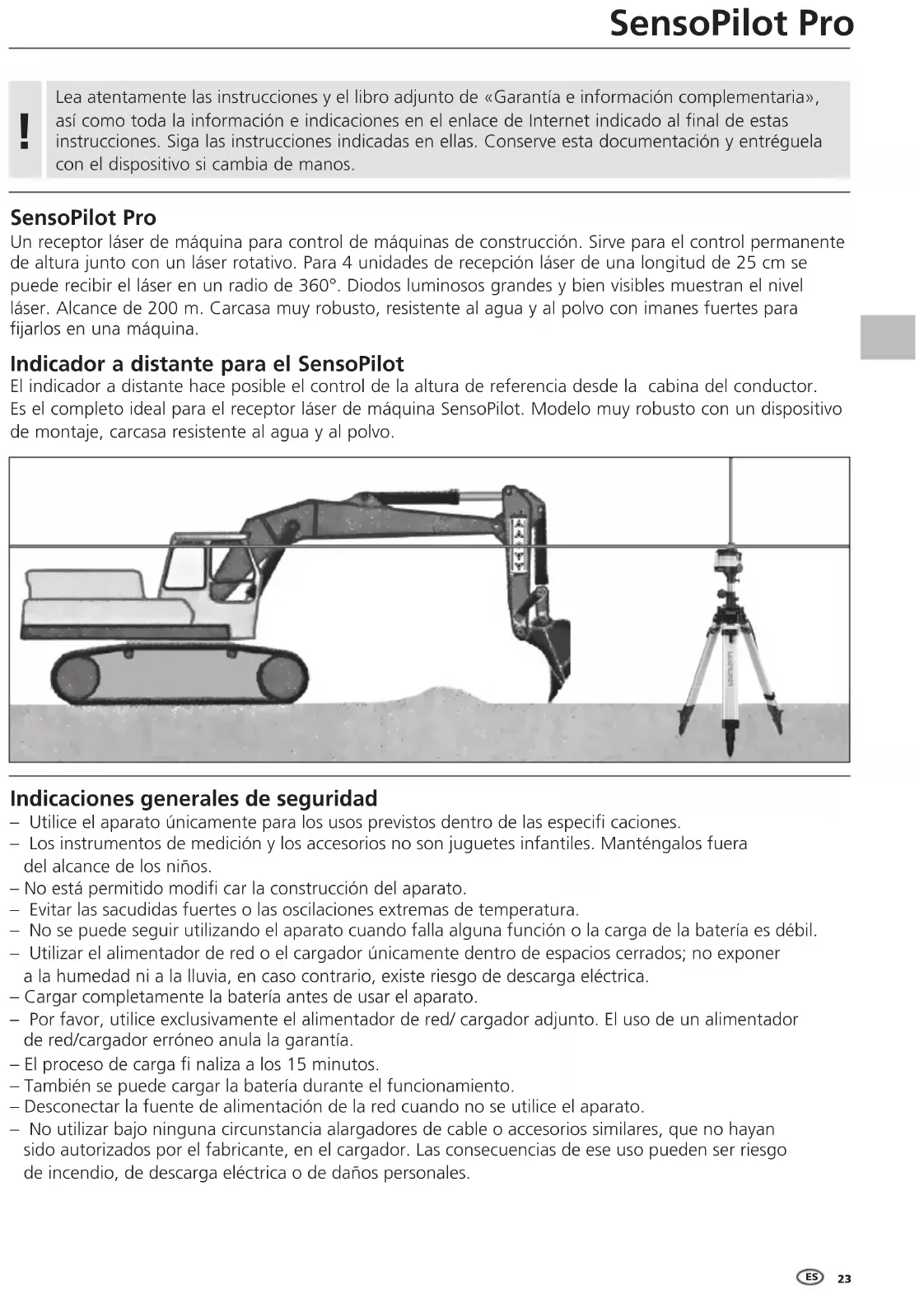

MANUAL DE USUARIO SensoPilot Pro Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

SensoPilot Pro

Un receptor láser de máquina para control de máquinas de construcción. Sirve para el control permanente de altura junto con un láser rotativo. Para 4 unidades de recepción láser de una longitud de 25 cm se puede recibir el láser en un radio de 360°. Diodos luminosos grandes y bien visibles muestran el nivel láser. Alcance de 200 m. Carcasa muy robusto, resistente al agua y al polvo con imanes fuertes para fijarlos en una máquina.

Indicador a distante para el SensoPilot

El indicador a distante hace posible el control de la altura de referencia desde la cabina del conductor. Es el completo ideal para el receptor láser de máquina SensoPilot. Modelo muy robusto con un dispositivo de montaje, carcasa resistente al agua y al polvo.

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido modifi car la construcción del aparato.
• Evitar las sacudidas fuertes o las oscilaciones extremas de temperatura.
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.
• Utilizar el alimentador de red o el cargador únicamente dentro de espacios cerrados; no exponer a la humedad ni a la lluvia, en caso contrario, existe riesgo de descarga eléctrica.
• Cargar completamente la batería antes de usar el aparato.
• Por favor, utilice exclusivamente el alimentador de red/ cargador adjunto. El uso de un alimentador de red/cargador erróneo anula la garantía.
• El proceso de carga fi naliza a los 15 minutos.
• También se puede cargar la batería durante el funcionamiento.
• Desconectar la fuente de alimentación de la red cuando no se utilice el aparato.
• No utilizar bajo ninguna circunstancia alargadores de cable o accesorios similares, que no hayan sido autorizados por el fabricante, en el cargador. Las consecuencias de ese uso pueden ser riesgo de incendio, de descarga eléctrica o de daños personales.

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC).
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.

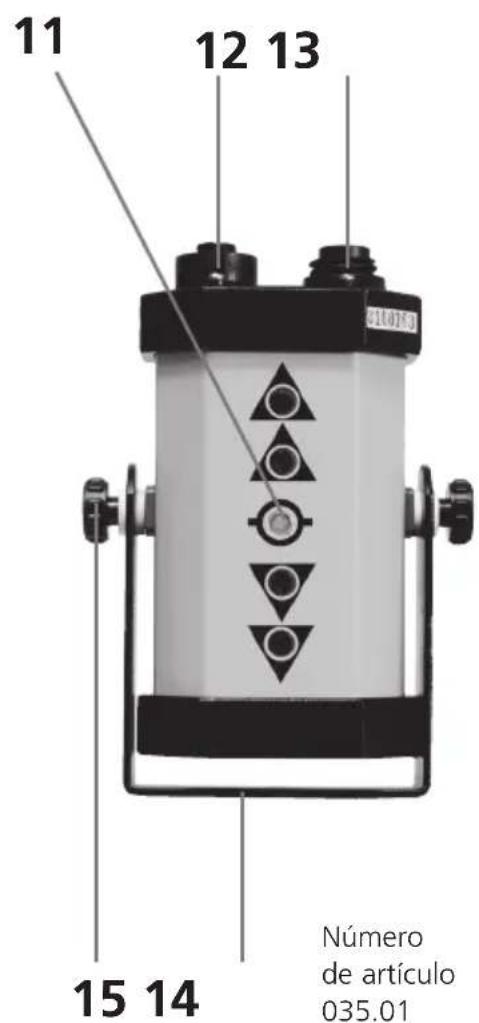

Indicador a distante para el SensoPilot

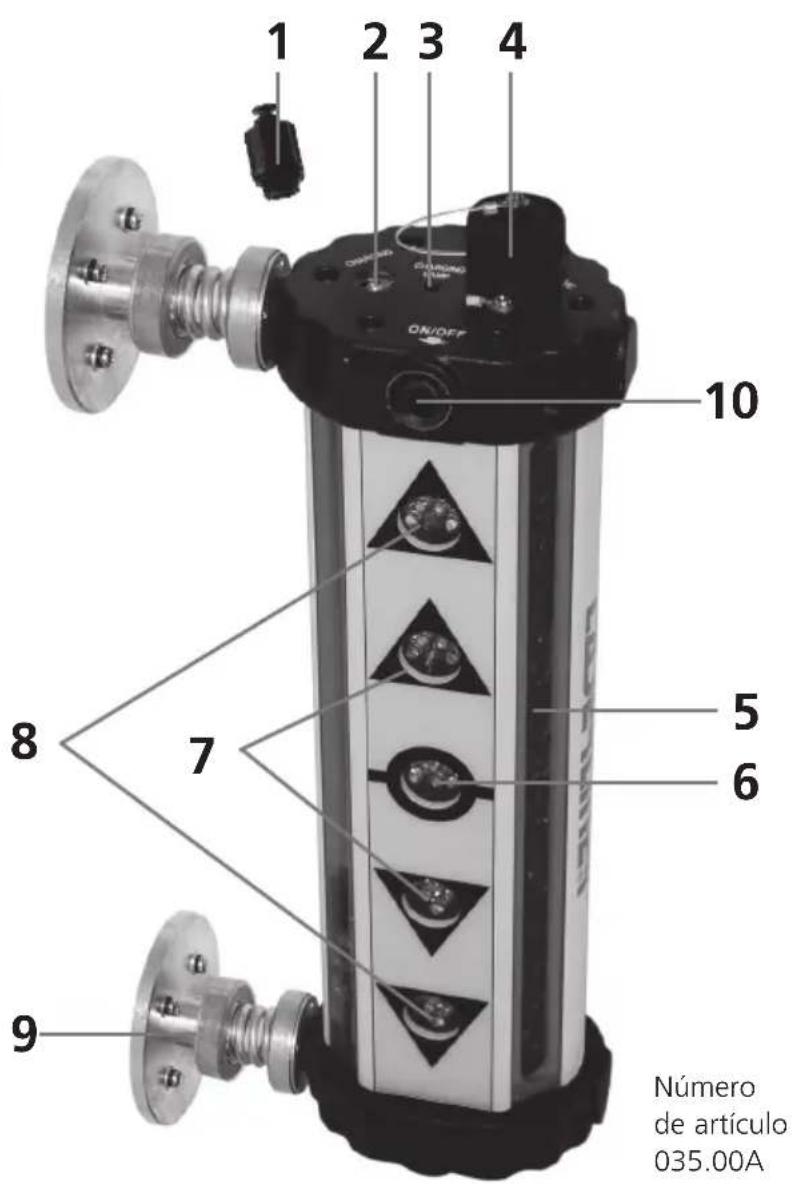

1 Cubierta de enchufe para cargar
2 Enchufe para cargar
3 Indicador LED de cargar
4 Enchufe para el cable de conexión SensoPilot - indicador a distante o 12/24 V cable de pila
5 Campo de recepción para rayo de láser
6 Indicador LED - altura de láser (verde)
7 Indicador LED - altura de láser (rojo)
8 Indicador LED - altura de láser (rojo)

9 Imanes muy fuertes para fijarlo en la máquina de construcción
10 Interruptor ON/OFF Inversión precisión
11 Indicadores LED para la altura del láser
12 Enchufe para el cable de conexión SensoPilot - indicador a distante
13 Enchufe para el cable de pila 12/24 V
14 Soporte
15 Tornillo prisionaro

Peligro por fuertes campos magnéticos

Los campos magnéticos fuertes pueden tener efectos dañinos en personas que utilicen dispositivos corporales activos (p. ej. marcapasos) y en equipos electromagnéticos (p. ej. tarjetas magnéticas, relojes mecánicos, mecanismos de precisión, discos duros).

En cuanto al efecto de los campos magnéticos fuertes sobre las personas deben tenerse en cuenta las disposiciones y normas nacionales pertinentes, por ejemplo en Alemania la norma de la mutua profesional BGV B11 artículo 14 „Campos electromagnéticos“.

Para evitar un efecto nocivo, mantenga los imanes siempre a una distancia mínima de 30 cm respecto a los dispositivos implantados y equipos que puedan ser afectados.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco.

Manejo del SensoPilot Pro

Alimentación de corriente

• Antes del uso del aparato se tiene que cargarlo completamente.
• En caso que los LED's (6/7/8) destellan por fuera de dentro se tiene que cargar los acumuladores. Para esto se tiene que desatornillar la cubierta de enchufe para cargar (4) y conectar el cargador. Durcaión de cargar: app. 15 horas.
• Alternativamente se puede trabajar el SensoPilot con un cable de pila de 12/24 V conectado con la pila, simultaniamente el acumulador se carga. Para esto se tiene que conectar el cable de pila en el enchufe (4).
• En caso que no se puede recibir ningún rayo de láser el aparato se apaga automaticamente.

Fijar el aparato

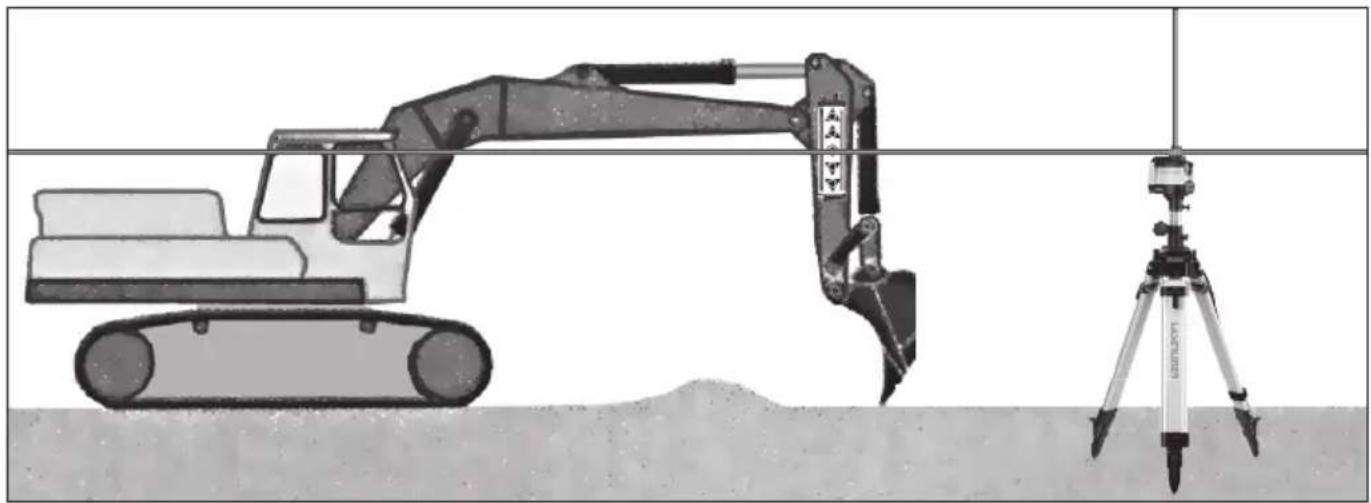

El SensoPilot se puede fijar con los imanes muy fuertes directamente en la máquina. Atienda a una superficie de contacto para que el imán está fijado seguramente.

¡Peligro de aplastamiento por los imanes de gran potencia!

Poner el SensoPilot en marcha

Pulsar el interruptor ON/OFF (10) una vez y todos los LED's destellan brevemente. Ahora, el SensoPilot está dispuesto para funcionar. El rayo de láser está identificado para los campos largos de recepción (5) y los LED's (6/7/8) indican cuando se llegan la altura de referencia.

• LED's arriba destellan: El SensoPilot se tiene que mover hacia arriba
• LED's central (6): El SensoPilot se encuentra en la altura de referencia
• LED's de abajo destellan: El SensoPilot se tiene que mover hacia abjao

Inversión precisión

Los niveles de la precisión pueden inversar con el interruptor ON/OFF (10).

• EXACTO: El LED central (7) destella 3 veces
• APPROXIMATIVO: Los LED's de fuera (8) destellan 3 veces.

Apagar el aparato

El interruptor ON/OFF (10) se tiene que pulsar 2 segundos.

Láser rotativo

Lásers rotativos automaticos son los lásers lo más apropriados para producir una altura de referencia.

No se puede utilizar SensoPilot Pro con láser de líneas.

Laserliner

Manejo del indicador a distante

Alimentación de corriente

• En caso del trabajo con acumuladores la alimentación de corriente se realiza para el SensoPilot
• En caso del trabajo para la bateria de la máquina de construcción se tiene que conectar el indicador a distante (13) en el cable de pila de 12/24 V, ROJO en polo positivo de la pila (+) y NEGRO en masa (bloque de motor). El SensoPilot estara alimentado con corriente sobre el cable de conexión (mirar imagen abajo).

Utilizar el indicador a distante

El recibo del rayo de láser del SensoPilot se puede leer con la ayuda del indicador a distante si no se puede verlo de la cabina del conductor. Para esto se tiene que conectar el indicador a distante (12) con el cable de conexión en el SensoPilot (4) y fijarlo en la cabina de la máquina de construcción.

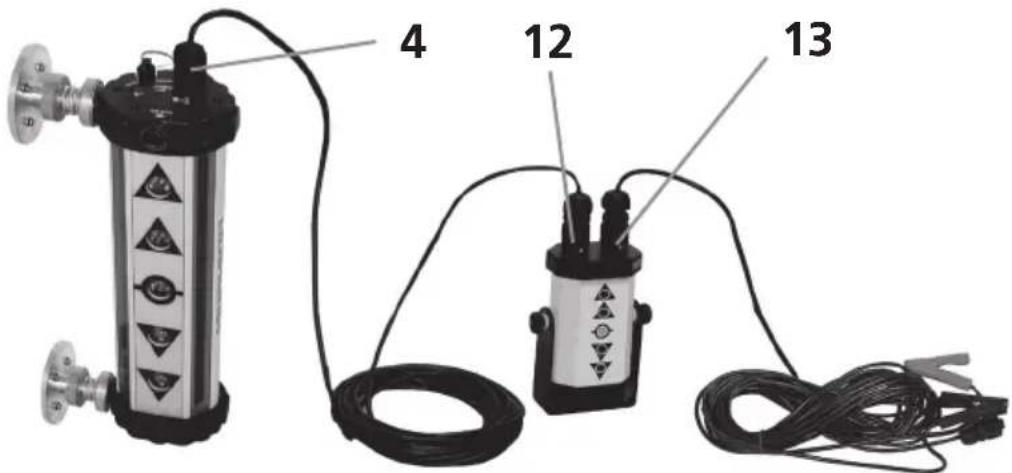

Cable de conexión de SensoPilot a indicador a distante
12/24 V cable de pila

Datos técnicos	Sujeto a modificaciones técnicas. 18W16
Campo de recepción del láser 200 m
Precisión EXACTO	± 2 mm – ± 5 mm
Precisión APROXIMATIVO	± 5 mm – ± 15 mm
Acumulador/Aparato de láser	7,2 V NiMh / 2500 mA
Duración de la pila / Duración de cargar	app. 40 horas / app. 15 horas
Temperatura de trabajo	-20°C ... 50°C
Dimensiones SensoPilot	390 x 170 x 85 mm
Peso SensoPilot / Indicador a distante	3,4 kg / 1,1 kg

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en: http://laserliner.com/info?an=sesopipr

!

Uso del SensoPilot Pro
