Producttype	Laserniveau-ontvanger voor bouwmachines
Merk	Laserliner
Model	SensoPilot Pro
Laserontvangstbereik	200 m
Nauwkeurigheid FIJN	± 2 mm – ± 5 mm
Nauwkeurigheid GROF	± 5 mm – ± 15 mm
Voeding	Accu 7,2 V NiMh 2500 mA / Netlader of accukabel 12/24 V
Batterijduur	Ongeveer 40 uur
Oplaadtijd	Ongeveer 15 uur
Bedrijfstemperatuur	-20°C tot 50°C
Afmetingen (SensoPilot)	390 x 170 x 85 mm
Gewicht (SensoPilot)	3,4 kg
Gewicht (afstandsdisplay)	1,1 kg
Aantal laserontvangsteenheden	4 (elk 25 cm)
Opvanghoek	360°
LED-indicatoren	Groene LED (hoogte bereikt), rode LED's (hoog/laag)
Bevestiging	Geïntegreerde sterke magneten (bevestiging op machine)
Behuizingsbescherming	Water- en stofbestendig
Afstandsdisplay	Robuust model met montagevoet en waterdichte behuizing
Nauwkeurigheidsinstellingen	FIJN en GROF via AAN/UIT-schakelaar
Lasercompatibiliteit	Automatische roterende lasers met hoge snelheid (geen lijnlasers)
Onderhoud en reiniging	Reinigen met een licht vochtige doek, zonder oplosmiddelen of schurende middelen
Veiligheidsinstructies	Let op sterke magnetische velden (30 cm afstand van implantaten/gevaren)
Onderdelen	Lader, aansluitkabel, accukabel 12/24 V, afstandsdisplay (referentie 035.01)
Repareerbaarheid	Alleen door de fabrikant goedgekeurde accessoires mogen worden gebruikt
Bestelnummer (SensoPilot)	035.00A
Normen	Conform EMV-richtlijn 2014/30/EU en AEEA-richtlijn

Veelgestelde vragen - SensoPilot Pro Laserliner

Hoe laad ik het apparaat op?

Laad vóór gebruik de accu volledig op. Draai de dop van de oplaadaansluiting (1) los en sluit de lader aan. De oplaadtijd is ongeveer 15 uur. De LED's 6/7/8 knipperen tijdens het opladen. U kunt ook opladen met een accukabel 12/24 V aangesloten op de aansluiting (4).

Wat is de batterijduur?

De batterijduur is ongeveer 40 uur bij continu gebruik.

Hoe bevestig ik de SensoPilot aan een bouwmachine?

Gebruik de sterke magneten (9) aan de achterkant van het apparaat. Plaats het op een vlak, schoon oppervlak voor een goede hechting. Let op: de magneten zijn zeer sterk en kunnen een beknellingsgevaar vormen.

Hoe sluit ik het afstandsdisplay aan?

Sluit de aansluitkabel (4) aan tussen de aansluiting (4) van de SensoPilot en de aansluiting (12) van het afstandsdisplay. Bevestig het afstandsdisplay in de cabine van de machine. Voor directe voeding sluit u de accukabel 12/24 V (13) aan met inachtneming van de polariteit (rood op +, zwart op massa).

Hoe stel ik de schakelnauwkeurigheid in?

Gebruik de AAN/UIT-schakelaar (10) om te kiezen tussen de standen FIJN en GROF. In de stand FIJN knipperen de externe diodes (7) 3 keer; in de stand GROF knipperen de diodes (8) 3 keer.

Welke soorten lasers kunnen worden gebruikt met de SensoPilot?

De SensoPilot is ontworpen voor automatische roterende lasers met een zeer hoge rotatiesnelheid. Het is niet compatibel met lijnlasers.

Hoe reinig en onderhoud ik het apparaat?

Reinig alle onderdelen met een licht vochtige doek. Gebruik geen schoonmaakmiddelen, schuurmiddelen of oplosmiddelen. Verwijder de batterij als het apparaat langere tijd niet wordt gebruikt en bewaar het op een droge, schone plaats.

Wat te doen als het apparaat de laserstraal niet opvangt?

Het apparaat schakelt automatisch uit als het geen laserstraal opvangt. Controleer of de roterende laser is ingeschakeld en of de rotatiesnelheid geschikt is. Zorg ervoor dat de ontvangsteenheden (5) schoon en niet geblokkeerd zijn.

Zijn de magneten gevaarlijk?

Ja, sterke magnetische velden kunnen medische implantaten (pacemakers) beïnvloeden en magnetische dragers beschadigen. Houd altijd minimaal 30 cm afstand tussen de magneten en gevoelige personen of objecten.

Waar vind ik meer informatie over veiligheid en afvoer?

Raadpleeg de aanvullende instructies op de website vermeld in de handleiding: http://laserliner.com/info?an=sesopipr. Het apparaat moet worden afgevoerd conform de AEEA-richtlijn.

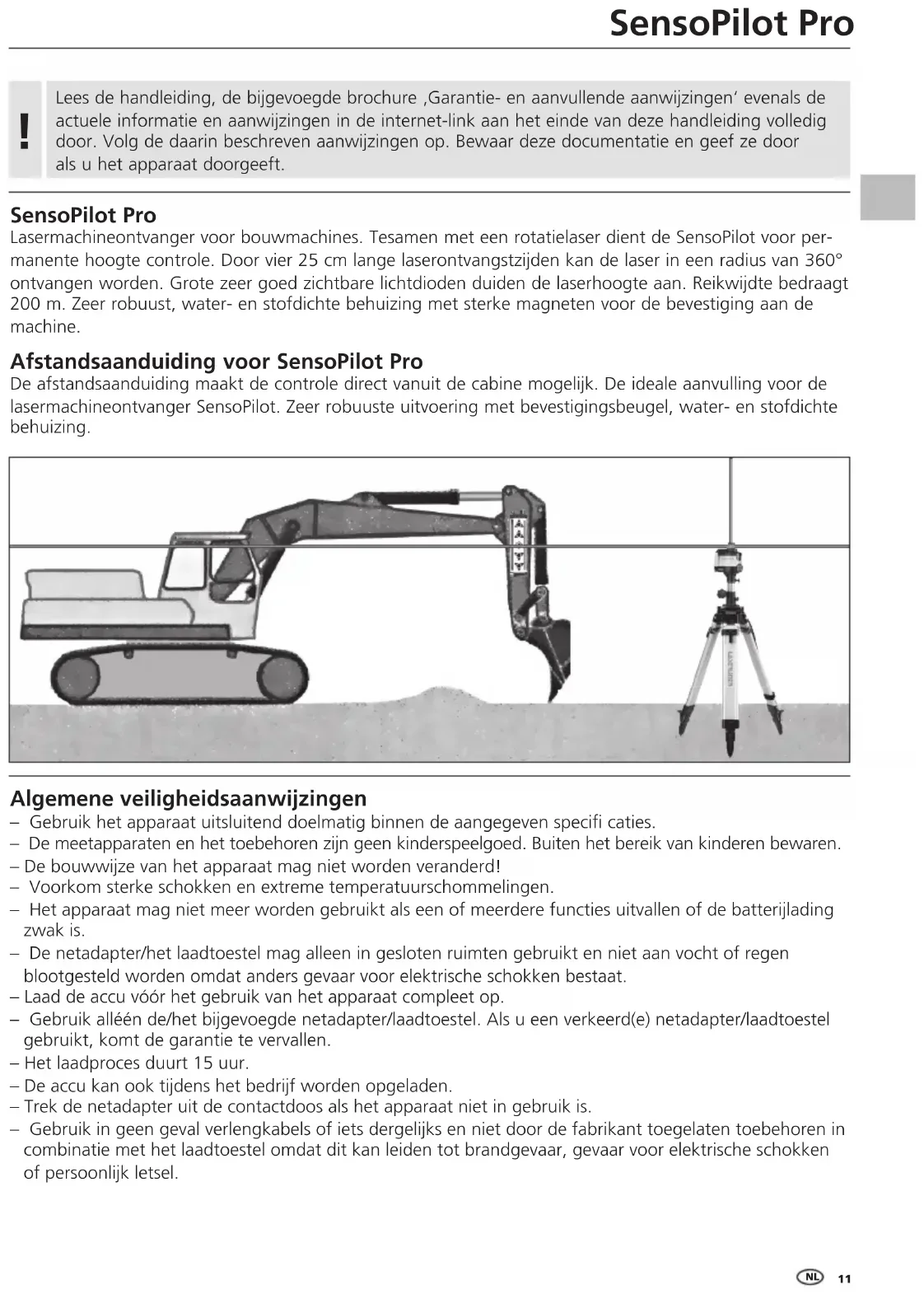

GEBRUIKSAANWIJZING SensoPilot Pro Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

SensoPilot Pro

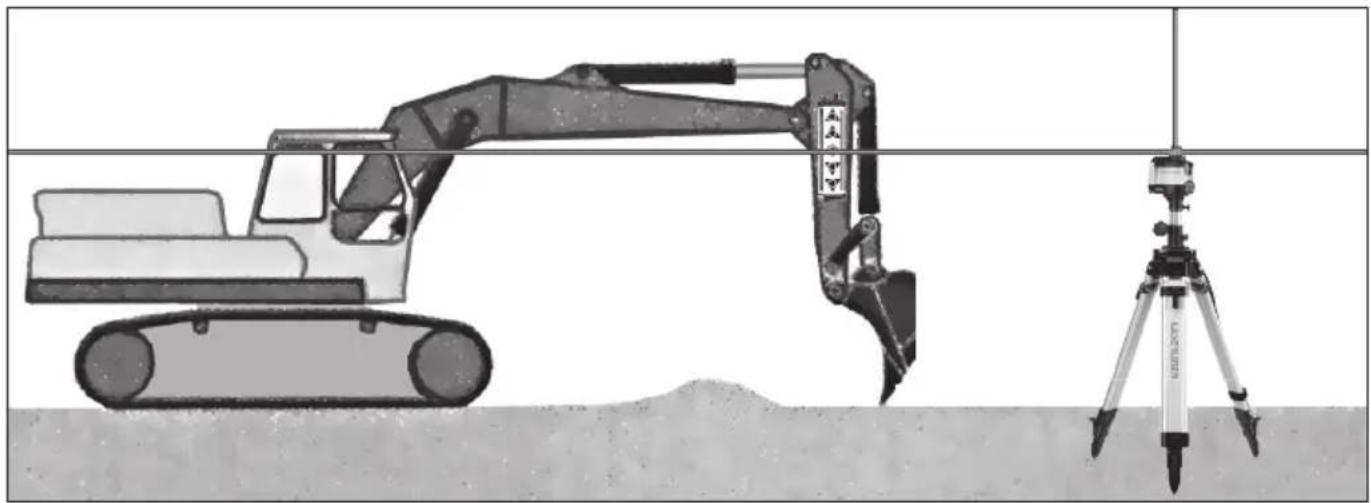

Lasermachineontvanger voor bouwmachines. Tesamen met een rotatielaser dient de SensoPilot voor permanente hoogte controle. Door vier 25 cm lange laserentvangstzijden kan de laser in een radius van 360° ontvangen worden. Grote zeer goed zichtbare lichtdioden duiden de laserhoogte aan. Reikwijdte bedraagt 200 m. Zeer robuust, water- en stofdichte behuizing met sterke magneten voor de bevestiging aan de machine.

Afstandsaanduiding voor SensoPilot Pro

De afstandsaanduiding maakt de controle direct vanuit de cabine mogelijk. De ideale aanvulling voor de lasermachineontvanger SensoPilot. Zeer robuuste uitvoering met bevestigingsbeugel, water- en stofdichte behuizing.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specifi caties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Voorkom sterke schokken en extreme temperatuurschommelingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.
• De netadapter/het laadtoestel mag alleen in gesloten ruimten gebruikt en niet aan vocht of regen blootgesteld worden omdat anders gevaar voor elektrische schokken bestaat.
• Laad de accu vóór het gebruik van het apparaat compleet op.
• Gebruik alléén de/het bijgevoegde netadapter/laadtoestel. Als u een verkeerd(e) netadapter/laadtoestel gebruikt, komt de garantie te vervallen.
• Het laadproces duurt 15 uur.
• De accu kan ook tijdens het bedrijf worden opgeladen.
• Trek de netadapter uit de contactdoos als het apparaat niet in gebruik is.
• Gebruik in geen geval verlengkabels of iets dergelijks en niet door de fabrikant toegelaten toebehoren in combinatie met het laadtoestel omdat dit kan leiden tot brandgevaar, gevaar voor elektrische schokken of persoonlijk letsel.

Laserliner

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

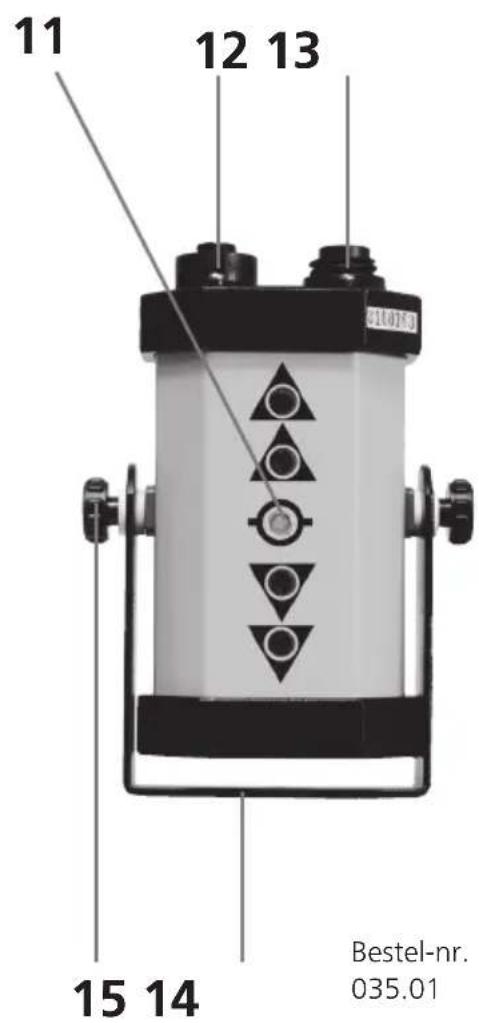

Afstandsaanduiding voor SensoPilot Pro

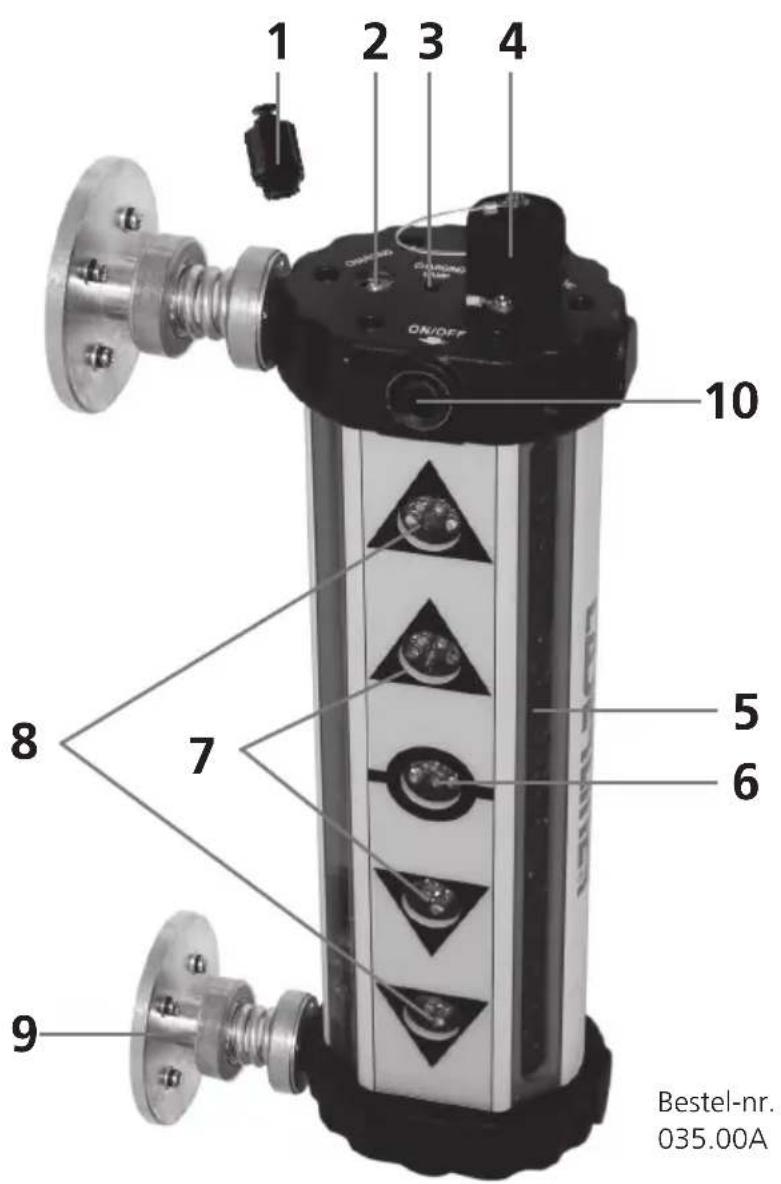

1 Afdekking laadcontact
2 Laadcontact
3 LED aanduiding
4 Contact voor de verbindingskabel SensoPilot / afstandsaanduiding, ofwel 12/24 V batterijkabel
5 Ontvangstvelden laserstraal
6 LED aanduiding laserhoogte (groen)
7 LED aanduiding laserhoogte (rood)
8 LED aanduiding laserhoogte (rood)

9 Extreem sterke magneten voor de bevestiging aan de bouwmachine
10 Aan/uit schakelaar, omschakeling nauwkeurigheid
11 LED aanduiding laserhoogte
12 Contact voor de verbindingskabel SensoPilot / afstandsaanduiding
13 Contact voor 12/24V batterijkabel
14 Bevestigingsbeugel
15 Klemschroeven voor bevestigings beugel

Gevaar door krachtige magnetische velden

Krachtige magnetische velden kunnen schadelijke invloeden hebben op personen met actieve implantaten (bijv. pacemakers) alsmede op elektromechanische apparaten (bijv magneetkaarten, mechanischen horloges, fijne mechanische apparatuur, harde schijven).

Met het oog op het effect van krachtige magnetische velden op personen dienen de desbetreffende nationale bepalingen en voorschriften te worden nageleefd, in de Bondsrepubliek Duitsland bijvoorbeeld het voorschrift van de wettelijke ongevallenverzekering BGV B11 §14 „Elektromagnetische Felder“ (elektromagnetische velden). Om storende effecten te voorkomen, dient u de magneten altijd op een afstand van ten minste 30 cm van de bedreigde implantaten en apparaten te houden.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Bediening SensoPilot Pro

Stroomvoorziening

• Voordat u het toestel inschakeld dient de accu volledig te zijn opgeladen.
• Wanneer de LED's 6/7/8 van binnen naar buiten oplichten dan moet de accu opgeladen worden. Hiervoor de laadkap losschroeven en laadtoestel aansluiten. De laadtijd ca.15 u.
• Alternatief kan de SensoPilot met de 12/24 volt batterijkabel aan de batterij van de bouwmachine in-werking gezet en de accu opgeladen worden. Hiervoor de batterijkabel aan het contact (4) aansluiten.
• Wanneer geen laserstraal ontvangen wordt schakelt het toestel zich na een bepaalde tijd uit.

Toestel bevestigen

Met de sterke magneten (9) kan de SensoPilot direct aan de bouwmachine bevestigt worden. Let erop dat u een effen en zuiver contactvlak heeft, zodat de magneten zeker houden.

Door de extreem sterke magneten bestaat gevaar voor bekneld raken!

SensoPilot gebruiken

• Aan/uit schakelaar (10) éénmaal indrukken, alle LED's lichten kort op. Nu is de SensoPilot gebruiksklaar. Door de lange ontvangstvelden (5) wordt de laserstraal opgevangen en de LED's (6,7,8) duiden aan wanneer de referentiehoogte bereikt wordt.
• Bovenste LED's knipperen: de SensoPilot naar boven bewegen.
• Middelste LED's knipperen: De sensopilot bevindt zich op referentiehoogte.
• Onderste LED's knipperen: De SensoPilot naar onderen bewegen.

Omschakeling nauwkeurigheid

De nauwkeurigheidsinstelling kan met de Aan/uit schakelaar (10) verandert worden.

• Fijn: de binnenste LED's (7) knipperen 3x
• Grof: de buitenste LED's (8) knipperen 3x

Toestel uitschakelen

Aan/uit schakelaar (10) ca. 3 sec. ingedrukt houden.

Rotatielaser

Voor het verkrijgen van een laser referentiehoogte gebruikt u het beste een auto matische rotatielaser met een hogere draaisnelheid.

De SensoPilot Pro kan niet worden gebruikt met lijnlasers.

Laserliner

Bediening afstandsweergave

Stroomvoorziening

• Om te werken met accu loopt dit via de SensoPilot.
• Om te werken over de bouwmachinebatterij wordt het toestel aan de batterijkabel aangesloten, rood aan de batterijpool (+) en zwart aan massa (motorblok). Over de verbindingskabel wordt de SensoPilot met stroom voorzien, zie foto.

Afstandsweergave aanzetten

Met de afstandsweergave kan het laserontvangst van de SensoPilot afgelezen worden, wanneer deze voor de bestuurder niet duidelijk zichtbaar is. Hiervoor het toestel met de verbindingskabel aan de SensoPilot aansluiten en in de kabine van de bouwmachine bevesetigen.

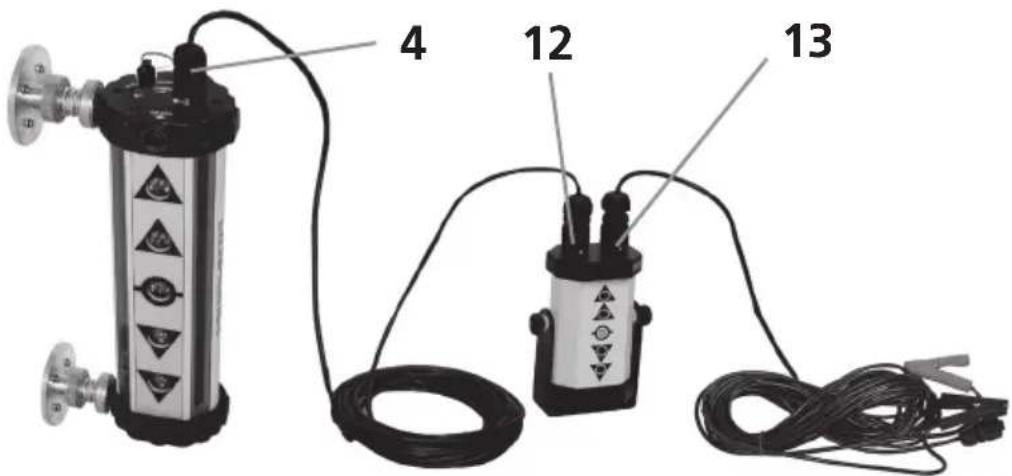

Verbindingskabel Sensopilot – Afstandsweergave
12/24 V Batterijkabel

Technische gegevens		Technische wijzigingen voorbehouden. 18W16
Laserontvanger-Bereik 200 m
Nauwkeurigheid fijn	± 2 mm – ± 5 mm
Nauwkeurigheid grof	± 5 mm – ± 15 mm
Accu / Lader	7,2 V NiMh / 2500 mA
Werkingstijd accu / Laadtijd	ca. 40 U / ca. 15 U
Werktemperatuur	-20°C ... 50°C
Afmetingen	390 x 170 x 85 mm
Gewicht Sensopilot / Afstandsweergave	3,4 kg / 1,1 kg

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheide verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=sesopipr

!
