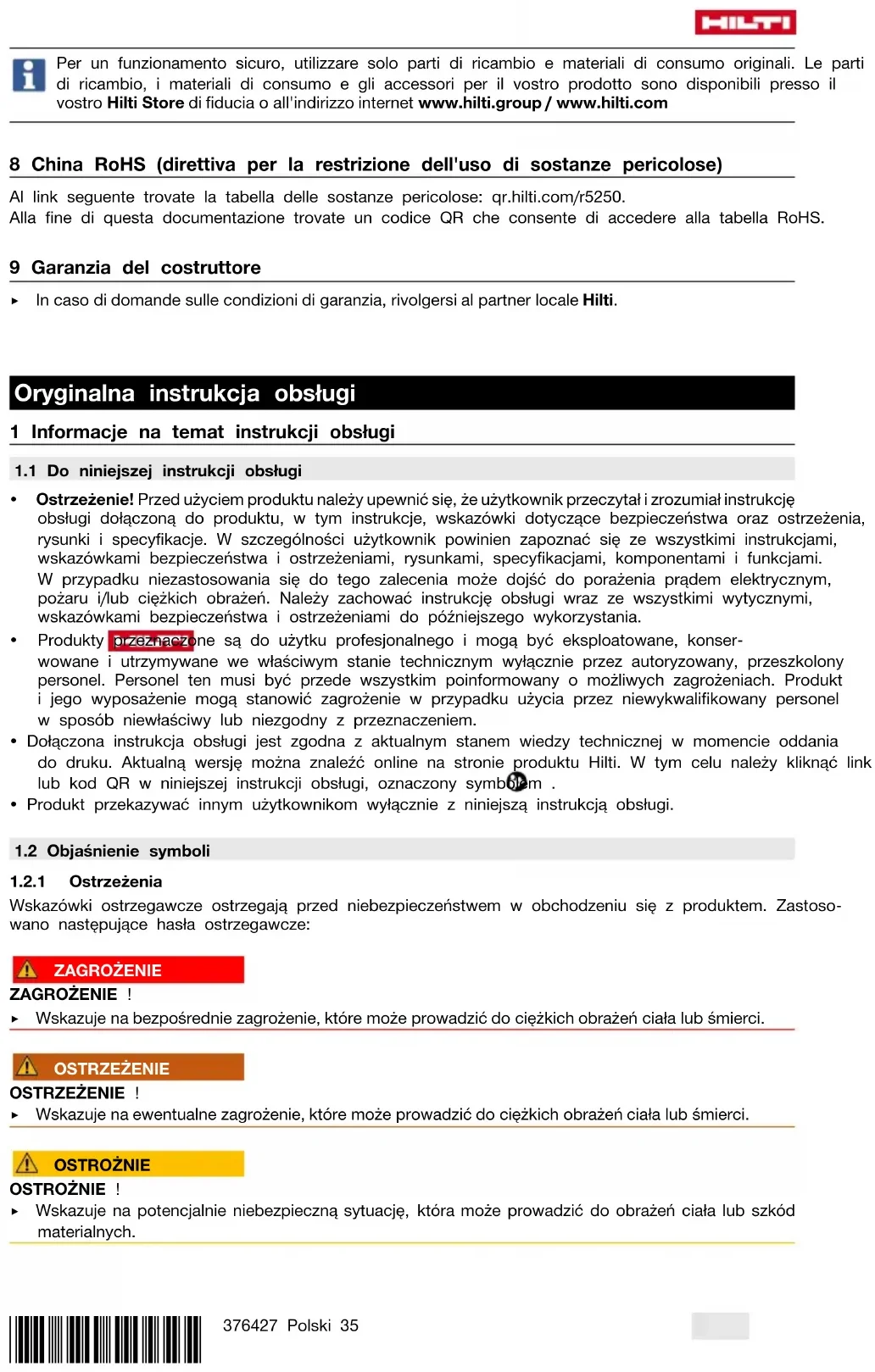

INSTRUKCJA OBSŁUGI P 8000 D HILTI

1.1 Do niniejszej instrukcji obsługi

• Ostrzeżenie! Przed użyciem produktu należy upewnić się, że użytkownik przeczytał i zrozumiał instrukcję obsługi dołączoną do produktu, w tym instrukcje, wskazówki dotyczące bezpieczeństwa oraz ostrzeżenia, rysunki i specyfikacje. W szczególności użytkownik powinien zapoznać się ze wszystkimi instrukcjami, wskazówkami bezpieczeństwa i ostrzeżeniami, rysunkami, specyfikacjami, komponentami i funkcjami. W przypadku niezastosowania się do tego zalecenia może dojść do porażenia prądem elektrycznym, pożaru i/lub ciężkich obrażeń. Należy zachować instrukcję obsługi wraz ze wszystkimi wytycznymi, wskazówkami bezpieczeństwa i ostrzeżeniami do późniejszego wykorzystania.

Produkty przeznaczone są do użytku profesjonalnego i mogą być eksploatowane, konser- wowane i utrzymywane we właściwym stanie technicznym wyłącznie przez autoryzowany, przeszkolony personel. Personel ten musi być przede wszystkim poinformowany o możliwych zagrożeniach. Produkt i jego wyposażenie mogą stanowić zagrożenie w przypadku użycia przez niewykwalifikowany personel w sposób niewłaściwy lub niezgodny z przeznaczeniem.

• Dołączona instrukcja obsługi jest zgodna z aktualnym stanem wiedzy technicznej w momencie oddania do druku. Aktualną wersję można znaleźć online na stronie produktu Hilti. W tym celu należy kliknąć link lub kod QR w niniejszej instrukcji obsługi, oznaczony symbolem .

• Produkt przekazywać innym użytkownikom wyłącznie z niniejszą instrukcją obsługi.

1.2 Objaśnienie symboli

Wskazówki ostrzegawcze ostrzegają przed niebezpieczeństwem w obchodzeniu się z produktem. Zastoso- wano następujące hasła ostrzegawcze: ZAGROŻENIE ZAGROŻENIE ! ▶ Wskazuje na bezpośrednie zagrożenie, które może prowadzić do ciężkich obrażeń ciała lub śmierci. OSTRZEŻENIE OSTRZEŻENIE ! ▶ Wskazuje na ewentualne zagrożenie, które może prowadzić do ciężkich obrażeń ciała lub śmierci. OSTROŻNIE OSTROŻNIE ! ▶ Wskazuje na potencjalnie niebezpieczną sytuację, która może prowadzić do obrażeń ciała lub szkód materialnych.36 Polski 376427 *376427*

1.2.2 Symbole w instrukcji obsługi

W niniejszej instrukcji obsługi zastosowano następujące symbole: Przestrzegać instrukcji obsługi Wskazówki dotyczące użytkowania i inne przydatne informacje Obchodzenie się z surowcami wtórnymi Nie wyrzucać elektronarzędzi ani akumulatorów do odpadów komunalnych

1.2.3 Symbole na rysunkach

Na rysunkach zastosowano następujące symbole: Te liczby odnoszą się do rysunków zamieszczonych na początku niniejszej instrukcji obsługi. Numeracja na rysunkach wskazuje na istotne etapy pracy lub na ważne dla etapów pra- cy elementy. Te etapy pracy lub elementy są w tekście wyszczególnione odpowiednimi numerami, np. (3). Numery pozycji zastosowane na rysunku Budowa urządzenia odnoszą się do numerów legendy w rozdziale Ogólna budowa urządzenia. Na ten znak użytkownik powinien zwrócić szczególną uwagę podczas obsługiwania produktu.

1.3 Objaśnienie symboli

Na produkcie zastosowano następujące symbole: Krajowy system utylizacji odpadów 2 Bezpieczeństwo

2.1 Wskazówki dotyczące bezpieczeństwa

OSTRZEŻENIE Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa, zalecenia, jak również zapoznać się z ilustracjami i danymi technicznymi dołączonymi do elektronarzędzia. Nieprzestrzeganie poniższych zaleceń oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub ciężkich obrażeń ciała. Należy zachować do wglądu wszystkie wskazówki i zalecenia dotyczące bezpieczeństwa. Bezpieczeństwo w miejscu pracy ▶ Należy dbać o czystość i dobre oświetlenie stanowiska pracy. Nieporządek lub brak oświetlenia w miejscu pracy mogą prowadzić do wypadków. ▶ Zadbaj o dobrą wentylację miejsca pracy. ▶ Podczas pracy przy użyciu urządzenia nie zezwalać na zbliżanie się dzieci i innych osób. W wyniku odwrócenia uwagi można stracić kontrolę nad urządzeniem. ▶ Należy utrzymywać porządek na swoim stanowisku pracy. Zadbać o to, aby w strefie roboczej nie znajdowały się żadne przedmioty, o które można się skaleczyć. Nieporządek w miejscu pracy może prowadzić do wypadków. ▶ Podczas wykonywania prac prowadzić przewód pneumatyczny zawsze z tyłu urządzenia. Dzięki temu można uniknąć potknięcia o przewód pneumatyczny. ▶ Podczas pracy na rusztowaniu należy zabezpieczyć urządzenie. Zapobiegnie to jego upadkowi z wysokości. Bezpieczeństwo osób ▶ Należy zachować czujność, uważać, co się robi i podchodzić do pracy z rozwagą. Nie używać urządzenia, będąc zmęczonym lub znajdując się pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas eksploatacji urządzenia może prowadzić do poważnych obrażeń ciała.*376427* 376427 Polski 37 ▶ Zawsze nosić osobiste wyposażenie ochronne i zakładać okulary ochronne. Noszenie osobistego wyposażenia ochronnego, takiego jak maska przeciwpyłowa, antypoślizgowe obuwie robocze, kask ochronny lub ochraniacze słuchu, w zależności od rodzaju i użytkowania urządzenia, zmniejsza ryzyko obrażeń ciała. ▶ Urządzenie zawsze trzymać obiema rękami za przewidziane do tego celu uchwyty. Uchwyty muszą być zawsze suche i czyste. ▶ Unikać niezamierzonego uruchomienia elektronarzędzia. Przed podłączeniem urządzenia do zasilania pneumatycznego, wzięciem urządzenia do ręki lub przenoszeniem należy się upewnić, że jest ono wyłączone. Przenosząc urządzenie z wciśniętym przełącznikiem lub podłączając urządzenie do zasilania pneumatycznego z włączonym przełącznikiem, można spowodować wypadek. ▶ Unikać niewygodnej pozycji ciała. Należy przyjąć bezpieczną pozycję i zawsze utrzymywać równowagę. Dzięki temu możliwa jest lepsza kontrola urządzenia w nieprzewidzianych sytuacjach. ▶ Nie należy lekceważyć potencjalnego zagrożenia ani wskazówek dot. bezpiecznej eksploatacji urządzeń, nawet w przypadku dużego doświadczenia w zakresie obsługi urządzenia. Nieuważne obchodzenie się z urządzeniem może w ułamku sekundy doprowadzić do poważnych obrażeń. ▶ Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie pozwalać na użytkowanie urządzenia osobom, które nie zapoznały się z jego obsługą i działaniem lub nie przeczytały tych wskazówek. Elektronarzędzia stanowią zagrożenie, jeśli używane są przez osoby niedoświadczone. ▶ Należy starannie konserwować urządzenia i osprzęt. Kontrolować, czy ruchome części funk- cjonują bez zarzutu i nie są zablokowane, czy części nie są popękane ani uszkodzone w takim stopniu, że mogłoby to mieć negatywny wpływ na prawidłowe funkcjonowanie urządzenia. Przed przystąpieniem do eksploatacji urządzenia należy zlecić naprawę uszkodzonych części. Przyczyną wielu wypadków jest niewłaściwa konserwacja urządzeń. Serwis ▶ Naprawę urządzenia zlecać wyłącznie wykwalifikowanemu personelowi, stosującemu tylko orygi- nalne części zamienne. Gwarantuje to zachowanie bezpieczeństwa urządzenia. Ogólne wskazówki bezpieczeństwa ▶ Dokonywanie modyfikacji i zmian w urządzeniu jest zabronione. ▶ Aby uniknąć niebezpieczeństwa obrażeń ciała, stosować wyłącznie oryginalne wyposażenie i części zamienne Hilti. ▶ Należy zawsze używać ładunków foliowych, które są przeznaczone do stosowania w urządzeniu. ▶ Nie wolno otwierać urządzenia. ▶ Nie wolno dociskać urządzenia do dłoni lub innej części swojego ciała ani innej osoby. ▶ Wymianę uszkodzonego przewodu pneumatycznego należy zlecać serwisowi Hilti. ▶ Nie wolno stosować zanieczyszczonych ani uszkodzonych kaset. ▶ Płyty czołowe oraz płyta tłokowa powinny być utrzymywane w czystości. ▶ W przypadku nieprawidłowego działania lub przed rozpoczęciem czyszczenia należy odłączyć urządzenie od zasilania pneumatycznego. ▶ Mieszacz wolno wymieniać tylko wtedy, gdy ładunek foliowy nie jest pod ciśnieniem. Nie wolno naciskać przycisku posuwu. ▶ Jeśli po przerwaniu pracy dojdzie do utwardzenia się żywicy w mieszaczu, wówczas należy go wymienić na nowy.38 Polski 376427 *376427* 3 Opis

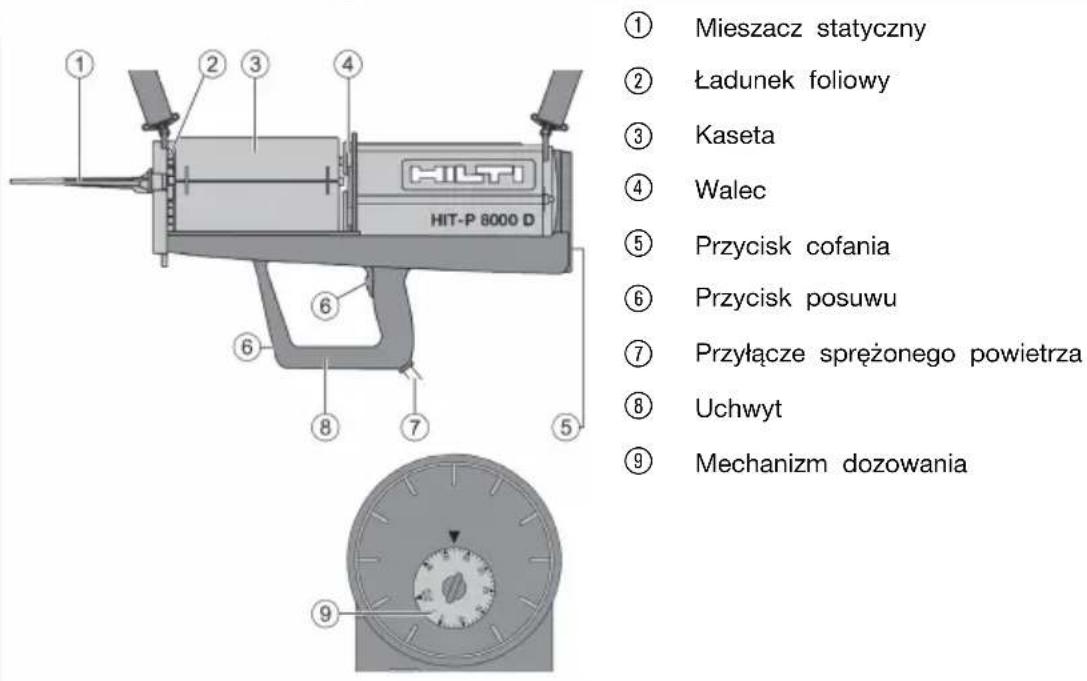

3.1 Budowa urządzenia 1

Przyłącze sprężonego powietrza

3.2 Użytkowanie zgodne z przeznaczeniem

Produkt jest przeznaczony do wyciskania różnych żywic firmy Hilti. Wbudowana funkcja dozowania przeznaczona jest szczególnie do prac wykonywanych seryjnie. Do wytwarzania odpowiedniej siły wyciskania wykorzystywane jest sprężone powietrze.

Dozownik, kaseta i instrukcja użytkowania. Więcej dopuszczonych dla urządzenia produktów systemowych znajduje się w centrum Hilti Store lub pod adresem: www.hilti.group | USA: www.hilti.com 4 Dane techniczne Ciężar bez żywicy i kasety 6,2 kg Przyłącze sprężonego powietrza 1⁄4 in Minimalne ciśnienie robocze 6 bar Maksymalne ciśnienie wejściowe 10 bar Optymalny przepływ powietrza 250 ℓ/min Temperatura użytkowania / Temperatura otoczenia 5 ℃ … 40 ℃ Zalecany zakres temperatury podczas transportu i przechowywania 0 ℃ … 40 ℃ 5 Obsługa

5.1 Przestrzegać wszystkich wskazówek bezpieczeństwa i instrukcji użytkowania.

OSTRZEŻENIE Zagrożenie przez chemikalia. Użycie niezgodne z przeznaczeniem może spowodować obrażenia. ▶ Przed zastosowaniem produktu należy zapoznać się z jego kartą charakterystyki, uwagami na opakowaniu oraz instrukcją użytkowania ładunku foliowego.*376427* 376427 Polski 39

5.2 Podłączenie zasilania sprężonym powietrzem

OSTROŻNIE Niebezpieczeństwo obrażeń ciała Zagrożenie spowodowane przez sprężone powietrze. ▶ Maksymalne ciśnienie na wejściu nie może przekraczać 10 bar. ▶ Podłączyć zasilanie pneumatyczne.

5.3 Przygotowanie ładunku foliowego 2

OSTRZEŻENIE Niebezpieczeństwo obrażeń ciała Zagrożenie przez chemikalia. ▶ Po silnym uderzeniu lub po upadku kasety z włożonym ładunkiem foliowym, należy sprawdzić, czy nie została uszkodzona kaseta oraz ładunek foliowy i w razie potrzeby wymienić je. Przed zastosowaniem ładunku foliowego należy przeczytać wskazówki bezpieczeństwa i warunki przetwarzania umieszczone na etykiecie oraz przestrzegać terminu ważności. Ładunek foliowy może być wyciskany wyłącznie w kasecie. Urządzenie przeznaczone jest wyłącznie do wyciskania ładunków foliowych Hilti o objętości 1400 ml.

1. Zdjąć zatyczkę ładunku foliowego.

2. Nakręcić mieszacz statyczny na ładunek foliowy.

Do każdego nowego ładunku foliowego należy używać nowego mieszacza.

3. Wsunąć ładunek foliowy od przodu do kasety.

5.4 Wkładanie kasety i ładunku foliowego 3

OSTROŻNIE Niebezpieczeństwo obrażeń ciała Zagrożenie spowodowane przez sprężone powietrze. ▶ Nie wolno przetrzymywać rąk w strefie działania tłoka ciśnieniowego.

1. Nacisnąć przycisk cofający do momentu całkowitego wsunięcia się tłoka.

2. Wsunąć kasetę z boku w mocowanie kasety.

3. Obrócić kasetę w dwóch etapach ("dwukrotne kliknięcie") o 45° w mocowaniu.

5.5 Ustawienie dozowania 4

▶ Za pomocą przełącznika dozowania należy ustawić żądaną wartość.

5.6 Przygotowanie urządzenia 5

▶ Nacisnąć przycisk posuwu. Ilość odrzucanej żywicy zależy od jej rodzaju. Wielkość odrzucanej porcji jest podana w instrukcjach ładunku foliowego.

5.7 Wypełnianie otworu żywicą 6

OSTRZEŻENIE Niebezpieczeństwo obrażeń ciała Zagrożenie przez spadające materiały mocowań. ▶ W razie nieprzestrzegania zasad stosowania produktu nie gwarantuje się wytrzymałości mocowania.40 Polski 376427 *376427* Żywicę można stosować tylko w podanym zakresie temperatury. Wywiercony otwór należy wypełnić odpowiednią ilością żywicy, bez pęcherzyków powietrza.

1. Włożyć mieszacz do otworu aż do dna.

W przypadku głębokich otworów należy pracować z przedłużaczem.

2. Nacisnąć przycisk posuwu i powoli wyciągać mieszacz.

5.8 Funkcja cofania 7

OSTROŻNIE Niebezpieczeństwo obrażeń ciała Zagrożenie spowodowane przez sprężone powietrze. ▶ Nie wolno przetrzymywać rąk w strefie działania tłoka ciśnieniowego. ▶ Nacisnąć przycisk cofania.

5.9 Wyjmowanie ładunku foliowego 8

OSTROŻNIE Niebezpieczeństwo obrażeń ciała Zagrożenie spowodowane przez sprężone powietrze. ▶ Nie wolno przetrzymywać rąk w strefie działania tłoka ciśnieniowego.

1. Nacisnąć przycisk cofający do momentu całkowitego wsunięcia się tłoka ciśnieniowego.

2. Obrócić kasetę w dwóch etapach o 45° w mocowaniu.

3. Wyciągnąć kasetę z boku z mocowania.

4. Wyjąć ładunek foliowy ku przodowi z kasety.

Napoczęte ładunki foliowe, które mają być później użyte ponownie, należy przechowywać w kasecie w produkcie. 6 Transport i przechowywanie dozowników ▶ Przed przenoszeniem, przechowywaniem i czyszczeniem należy odłączyć urządzenie od zasilania pneumatycznego. 7 Transport, przechowywanie, konserwacja i utrzymanie urządzenia we właściwym stanie technicznym OSTRZEŻENIE Niebezpieczeństwo obrażeń ciała Zagrożenie spowodowane przez sprężone powietrze. ▶ Przed transportem, przechowywaniem, czyszczeniem i konserwacją należy rozłączyć połączenie pneu- matyczne. Konserwacja
