P 8000 D - Trapano HILTI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pinza di iniezione pneumatica per malta Hilti
Modello	HIT-P 8000 D
Peso (senza malta né portacartuccia)	6,2 kg
Raccordo d'aria compressa	1/4 pollice
Pressione di servizio minima	6 bar
Pressione di ingresso massima	10 bar
Portata d'aria ottimale	250 L/min
Temperatura di servizio	5 °C a 40 °C
Temperatura di stoccaggio raccomandata	8 °C a 40 °C
Capacità della cartuccia flessibile	1400 ml
Funzioni principali	Iniezione di malta, dosaggio regolabile, avanzamento e ritorno pneumatici
Alimentazione	Aria compressa (pressione 6-10 bar)
Manutenzione e pulizia	Pulire l'involucro con un panno leggermente inumidito; non utilizzare detergenti a base di silicone; controllare regolarmente lo stato delle parti
Sicurezza	Scollegare l'aria compressa prima del trasporto, stoccaggio o manutenzione; non aprire l'apparecchio; utilizzare solo accessori Hilti originali
Ricambi e riparabilità	Riparazione esclusivamente presso il S.A.V. Hilti con ricambi originali
Garanzia del produttore	Consultate il vostro partner Hilti locale per le condizioni di garanzia

Domande frequenti - P 8000 D HILTI

Che tipo di cartuccia flessibile posso utilizzare con il Hilti P 8000 D?

Il Hilti P 8000 D è progettato esclusivamente per le cartucce flessibili Hilti da 1400 ml. Utilizzate solo cartucce omologate per garantire la sicurezza e le prestazioni.

Quale pressione d'aria compressa è necessaria?

La pressione di servizio minima è di 6 bar e la pressione di ingresso massima non deve superare 10 bar. Si consiglia una portata d'aria ottimale di 250 L/min.

Come installare una cartuccia flessibile?

1. Premere il pulsante di ritorno per arretrare il pistone. 2. Spingere la cartuccia nel portacartuccia dall'avanti. 3. Inserire il portacartuccia nell'alloggiamento ruotando di 45° in due fasi (doppio clic).

Come regolare il dosaggio della malta?

Utilizzare l'interruttore di regolazione del dosaggio (9) situato sull'impugnatura per regolare la quantità di malta iniettata. Adattare il dosaggio in base alle istruzioni fornite con la cartuccia.

Cosa fare se la malta si è indurita nel beccuccio miscelatore?

Sostituire immediatamente il beccuccio miscelatore. Non tentare di pulirlo, poiché la malta indurita potrebbe ostruire l'apparecchio. Utilizzare sempre un nuovo beccuccio per ogni nuova cartuccia.

Come pulire il Hilti P 8000 D?

Scollegare l'aria compressa. Pulire l'involucro con un panno leggermente inumidito. Non utilizzare detergenti a base di silicone, poiché possono danneggiare le parti in plastica.

L'apparecchio può essere riparato dall'utente?

No. Qualsiasi riparazione deve essere effettuata esclusivamente dal S.A.V. Hilti con ricambi originali. Non aprire mai l'apparecchio da soli.

Quali sono le temperature di utilizzo raccomandate?

L'intervallo di temperatura di servizio è compreso tra 5 °C e 40 °C. Per il trasporto e lo stoccaggio, si consiglia un intervallo da 8 °C a 40 °C.

Come trasportare l'apparecchio in sicurezza?

Scollegare sempre l'apparecchio dall'alimentazione d'aria compressa prima del trasporto. Assicurarsi che il pistone sia in posizione arretrata e che la cartuccia sia fissata.

Dove trovare i ricambi e gli accessori?

Recatevi in un Hilti Store o consultate il sito www.hilti.group. Utilizzate solo accessori e consumabili originali Hilti.

MANUALE UTENTE P 8000 D HILTI

it Istruzioni originali 29

Istruzioni originali

1 Indicazioni relative al manuale d'istruzioni

1.1 Informazioni sul presente manuale d'istruzioni

• Attenzione! Prima di utilizzare il prodotto, assicurarsi di aver letto e compreso il manuale d'istruzioni allegato al prodotto, comprese le istruzioni, le indicazioni di sicurezza, le avvertenze, le illustrazioni e le specifiche. In particolare, è necessario familiarizzare con tutte le istruzioni, le indicazioni di sicurezza, le avvertenze, le illustrazioni, le specifiche, i componenti e le funzioni. In caso di mancata osservanza sussiste il pericolo di scossa elettrica, incendio e/o lesioni gravi. Conservare il manuale d'istruzioni, comprese tutte le istruzioni, indicazioni di sicurezza e avvertenze, per un utilizzo successivo.
• I prodotti sono destinati ad un uso di tipo professionale e devono essere utilizzati, sottoposti a manutenzione e riparati esclusivamente da personale autorizzato ed opportunamente istruito. Questo personale deve essere istruito specificamente sui pericoli che possono presentarsi. Il prodotto ed i suoi accessori possono essere fonte di pericolo se maneggiati in modo non idoneo da personale non opportunamente istruito o utilizzati in modo non conforme alle disposizioni.
• Il manuale d'istruzioni allegato corrisponde allo stato attuale della tecnica al momento della stampa. La versione più aggiornata è sempre disponibile online sulla pagina del prodotto Hilti. A tale scopo, utilizzare il link o il codice QR nel presente manuale d'istruzioni, contrassegnato dal simbolo .
• Se affidato a terzi, il prodotto deve essere sempre provvisto del manuale d'istruzioni.

1.2 Spiegazioni del disegno

1.2.1 Avvertenze

Le avvertenze avvisano della presenza di pericoli nell'uso del prodotto. Vengono utilizzate le seguenti parole segnaletiche:

PERICOLO

PERICOLO!

- Prestare attenzione ad un pericolo imminente, che può essere causa di lesioni gravi o mortali.

AVVERTIMENTO

AVVERTIMENTO!

Per un pericolo potenzialmente imminente, che può essere causa di lesioni gravi o mortali per le persone.

PRUDENZA

PRUDENZA!

- Situazione potenzialmente pericolosa, che potrebbe causare lesioni alle persone o danni materiali.

1.2.2 Simboli nel manuale d'istruzioni

Nel presente manuale d'istruzioni vengono utilizzati i seguenti simboli:

	Rispettare il manuale d'istruzioni
	Indicazioni sull'utilizzo ed altre informazioni utili
	Smaltimento dei materiali riciclabili
	Non gettare elettroutensili o batterie tra i rifiuti domestici

1.2.3 Simboli nelle figure

Vengono utilizzati i seguenti simboli nelle figure:

2	Questi numeri rimandano alle figure corrispondenti all'inizio del presente manuale d'istruzioni.
3	La numerazione nelle figure fa riferimento ad importanti fasi di lavoro o a componenti importanti per le fasi di lavoro. Nel testo queste fasi di lavoro o questi componenti vengono messi in evidenza con numeri corrispondenti, ad es. (3).
11	I numeri di posizione vengono utilizzati nella figura Panoramica e fanno riferimento ai numeri della legenda nel paragrafo Panoramica prodotto.
!	Questo simbolo dovrebbe attirare in particolare la vostra attenzione in caso di utilizzo del prodotto.

1.3 Spiegazioni del disegno

1.3.1 Simboli

Sul prodotto vengono utilizzati i seguenti simboli:

Sistema nazionale di riciclaggio dei rifiuti

2 Sicurezza

2.1 Indicazioni di sicurezza

AVVERTENZA Leggere tutte le indicazioni di sicurezza, istruzioni, illustrazioni e dati tecnici, in dotazione con il presente attrezzo elettrico. La mancata osservanza delle seguenti istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi.

Si raccomanda di conservare tutte le indicazioni di sicurezza e le istruzioni per gli utilizzi futuri.

Sicurezza sul posto di lavoro

• Mantenere pulita e ben illuminata la zona di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti.
  ▶ Fare in modo che la postazione di lavoro sia ben ventilata.
• Tenere lontani i bambini e le altre persone durante l'impiego dell'attrezzo. Eventuali distrazioni potranno comportare la perdita del controllo sull'attrezzo.
• Tenere in ordine la postazione di lavoro. Mantenere l'area di lavoro libera da oggetti che potrebbero essere causa di lesioni. Il disordine nella postazione di lavoro può essere causa di incidenti.
  Durante le operazioni, indirizzare sempre il flessibile dell'aria compressa lontano dall'attrezzo. Ciò riduce il pericolo di caduta sopra il flessibile dell'aria compressa.
  Durante l'esecuzione dei lavori sull'impalcatura, mettere l'attrezzo in sicurezza, impedendone la caduta.

Sicurezza delle persone

È importante concentrarsi su ciò che si sta facendo ed eseguire con giudizio le operazioni di lavoro. Non utilizzare attrezzi quando si è stanchi o sotto l'effetto di stupefacenti, alcol o farmaci. Un attimo di disattenzione durante l'uso dell'attrezzo può provocare gravi lesioni.
Indossare sempre l'equipaggiamento di protezione personale e gli occhiali protettivi. Se si avrà cura d'indossare l'equipaggiamento di protezione personale come la mascherina antipolvere, le calzature

antinfortunistiche antiscivolo, l'elmetto di protezione o le protezioni acustiche, a seconda dell'impiego previsto per l'attrezzo, si potrà ridurre il rischio di lesioni.

• Tenere sempre l'attrezzo saldamente con entrambe le mani e utilizzando le apposite impugnature. Mantenere sempre le impugnature pulite ed asciutte.
  Evitare l'accensione involontaria dello strumento. Accertarsi che l'attrezzo sia spento prima di collegarlo all'alimentazione dell'aria compressa, prenderlo o trasportarlo. Comportamenti come tenere il dito sopra l'interruttore durante il trasporto o collegare l'attrezzo acceso all'alimentazione dell'aria compressa, possono essere causa di incidenti.
• Evitare di assumere posture anomale. Cercare di tenere una posizione stabile e di mantenere sempre l'equilibrio. In questo modo sarà possibile controllare meglio l'attrezzo in caso di imprevisti.
  Non farsi ingannare da un falso senso di sicurezza e non ignorare le norme di sicurezza degli attrezzi, neanche quando si ha dimestichezza con l'attrezzo in seguito ad un uso frequente. Un comportamento negligente potrebbe provocare gravi lesioni in poche frazioni di secondo.
• Custodire gli attrezzi elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l'attrezzo a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzion. Gli attrezzi elettrici sono pericolosi se utilizzati da persone inesperte.
  Effettuare accuratamente la manutenzione degli attrezzi e degli accessori. Verificare che le parti mobili funzionino perfettamente senza incepparsi e che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'attrezzo stesso. Far riparare le parti danneggiate prima d'impiegare l'attrezzo. Molti incidenti sono provocati da una manutenzione scorretta degli strumenti.

Assistenza

Fare riparare lo strumento esclusivamente da personale specializzato qualificato e solo impiegando pezzi di ricambio originali. In questo modo potrà essere salvaguardata la sicurezza dello strumento elettrico.

Indicazioni generali di sicurezza

Non sono consentite manipolazioni o modifiche all'attrezzo.
Per evitare il rischio di lesioni, utilizzare esclusivamente gli accessori e gli utensili di Hilti.
- Utilizzare solamente cartucce che siano omologate per l'attrezzo in questione.
▶ Non aprire l'attrezzo.

Non premere l'attrezzo contro la vostra mano, un'altra parte del corpo o un estraneo.
Far sostituire un flessibile dell'aria compressa danneggiato dal Centro Riparazioni Hilti.
▶ Non utilizzare portacartucce sporche o danneggiate.
La piastra frontale e quella del pistone devono essere perfettamente pulite.
Scollegare l'attrezzo in caso di malfunzionamenti e per i lavori di pulizia dall'alimentazione dell'aria compressa.
Il miscelatore può essere sostituito solo se la cartuccia non è sotto pressione. Il tasto di avanzamento non deve essere azionato.
Il miscelatore deve essere sostituito, se, dopo un'interruzione del lavoro, il suo contenuto è indurito.

3 Descrizione

3.1 Panoramica

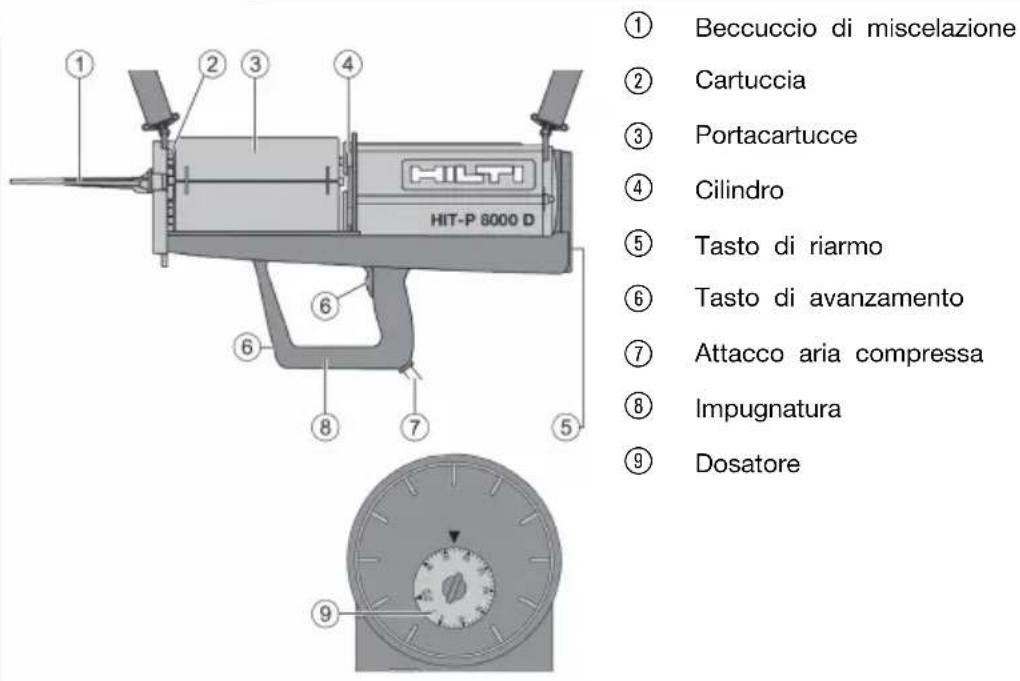

① Beccuccio di miscelazione ② Cartuccia ③ Portacartucce ④ Cilindro ⑤ Tasto di riarmo ⑥ Tasto di avanzamento ⑦ Attacco aria compressa ⑧ Impugnatura ⑨ Dosatore

3.2 Utilizzo conforme

Il prodotto è destinato per la compressione di diverse malte della ditta Hilti.

La funzione di dosaggio incorporata è particolarmente idonea per applicazioni di serie.

Per sviluppare la forza di pressione si utilizza aria compressa.

3.3 Dotazione

Applicatore a iniezione, portacartucce e manuale d'istruzioni

Altri prodotti di sistema, omologati per il vostro prodotto, sono reperibili presso il vostro Hilti Store oppure all'indirizzo: www.hilti.group | USA: www.hilti.com

4 Dati tecnici

Peso senza resina e portacartucce	6,2 kg
Attacco aria compressa	1/4 "
Pressione d'ingresso minima	6 bar
Pressione d'ingresso massima	10 bar
Flusso aria ottimale	250 ℓ/min
Temperatura d'uso / temperatura ambiente	5 °C ... 40 °C
Range di temperatura raccomandato per trasporto e magazzinaggio	0 °C ... 40 °C

5 Utilizzo

5.1 Prestare attenzione a tutte le indicazioni di sicurezza e alle istruzioni per l'uso.

AVVERTIMENTO

Pericolo dovuto a sostanze chimiche Un uso non corretto può provocare lesioni.

Prima di procedere all'utilizzo, attenersi alla scheda tecnica di sicurezza del prodotto, seguire le istruzioni sulla confezione e le Istruzioni per l'uso della cartuccia.

5.2 Predisposizione alimentazione di aria compressa

PRUDENZA

Pericolo di lesioni Pericolo dovuto all'aria compressa.

- La pressione d'ingresso massima non deve superare 10 bar.

- Predisporre l'alimentazione di aria compressa.

5.3 Preparazione della cartuccia 2

AVVERTIMENTO

Pericolo di lesioni Pericolo dovuto a sostanze chimiche.

A seguito di un urto violento o una caduta del portacartucce con cartuccia inserita, occorre controllare che il portacartucce e la cartuccia non siano danneggiati ed event. procedere alla loro sostituzione.

Prima dell'uso, leggere le indicazioni di sicurezza e le condizioni lavorazione sull'etichetta della cartuccia ed osservare la data di scadenza.

La cartuccia può essere applicata solo nella cassetta.

L'attrezzo deve essere usato esclusivamente per applicare cartucce Hilti da 1400 ml.

1. Togliere il tappo a vite dalla cartuccia.

2. Ruotare il beccuccio di miscelazione sulla cartuccia.

Ogni cartuccia nuova richiede un nuovo miscelatore.

1. Spingere la cartuccia in avanti nel portacartucce.

5.4 Inserimento del portacartucce e della cartuccia

PRUDENZA

Pericolo di lesioni Pericolo dovuto all'aria compressa.

▶ Non tenere le mani nella zona del pistone.

1. Azionare il tasto di riarmo fino a quando il pistone è tornato completamente indietro.

2. Spingere lateralmente il portacartucce nel suo alloggiamento.

3. Girare la cassetta in due tempi ("doppio scatto") di 45° nel suo alloggiamento.

5.5 Regolazione del dosaggio

- Impostare il valore desiderato sull'interruttore del dosatore.

5.6 Preparazione dello strumento

- Premere il tasto di avanzamento.

La quantità di malta da espellere dipende dal rispettivo tipo di malta. Prestare attenzione al volume di espulsione nelle istruzioni della cartuccia.

5.7 Iniezione della malta

AVVERTIMENTO

Pericolo di lesioni Pericolo dovuto alla caduta dei materiali di fissaggio.

In caso di mancata osservanza delle norme di lavorazione, non si garantisce la portata del fissaggio.

La malta può essere utilizzata solo nell'intervallo di temperatura indicato. Il foro deve essere riempito senza aria con la quantità di malta necessaria.

1. Infilare il miscelatore nel foro fino a fondo.

Per fori profondi, lavorare con una prolunga.

1. Premere il tasto d'avanzamento e tirare lentamente indietro il miscelatore.

5.8 Funzione di riarmo

PRUDENZA

Pericolo di lesioni Pericolo dovuto all'aria compressa.

▶ Non tenere le mani nella zona del pistone.

▶ Premere il tasto di riarmo.

5.9 Rimuovere la cartuccia

PRUDENZA

Pericolo di lesioni Pericolo dovuto all'aria compressa.

▶ Non tenere le mani nella zona del pistone.

1. Azionare il tasto di riarmo fino a quando il pistone è tornato completamente indietro.
2. Girare la cassetta in due tempi di 45° nel suo alloggiamento.
3. Estrarre lateralmente il portacartucce dal proprio alloggiamento.
4. Estrarre in avanti la cartuccia dal portacartucce.

Le cartucce aperte che devono essere successivamente riutilizzate, devono essere conservate nel portacartucce del prodotto.

6 Trasporto e magazzinaggio degli applicatori a iniezione

- Prima di eseguire il trasporto, il magazzinaggio e la cura, scollegare sempre l'attrezzo dall'alimentazione dell'aria compressa.

7 Trasporto, magazzinaggio, cura e manutenzione

AVVERTIMENTO

Pericolo di lesioni Pericolo dovuto all'aria compressa.

- Prima del trasporto, magazzinaggio, lavori di cura e manutenzione staccare il collegamento dell'aria compressa.

Cura

• Rimuovere con cautela lo sporco tenace attaccato allo strumento.
• Pulire la carcassa utilizzando solo un panno leggermente inumidito. Non utilizzare prodotti contenenti silicone, poiché potrebbero risultare aggressivi per le parti in plastica.

Manutenzione

• Controllare regolarmente che tutte le parti visibili non presentino danneggiamenti e che gli elementi di comando funzionino perfettamente.
• In caso di danneggiamenti e/o di malfunzionamenti non mettere in funzione l'attrezzo. Fare riparare immediatamente l'attrezzo da un Centro Riparazioni Hilti.
• In seguito ad eventuali lavori di cura e manutenzione dell'attrezzo ripristinare tutti i dispositivi di protezione e verificarne il corretto funzionamento.

Per un funzionamento sicuro, utilizzare solo parti di ricambio e materiali di consumo originali. Le parti di ricambio, i materiali di consumo e gli accessori per il vostro prodotto sono disponibili presso il vostro Hilti Store di fiducia o all'indirizzo internet www.hilti.group / www.hilti.com

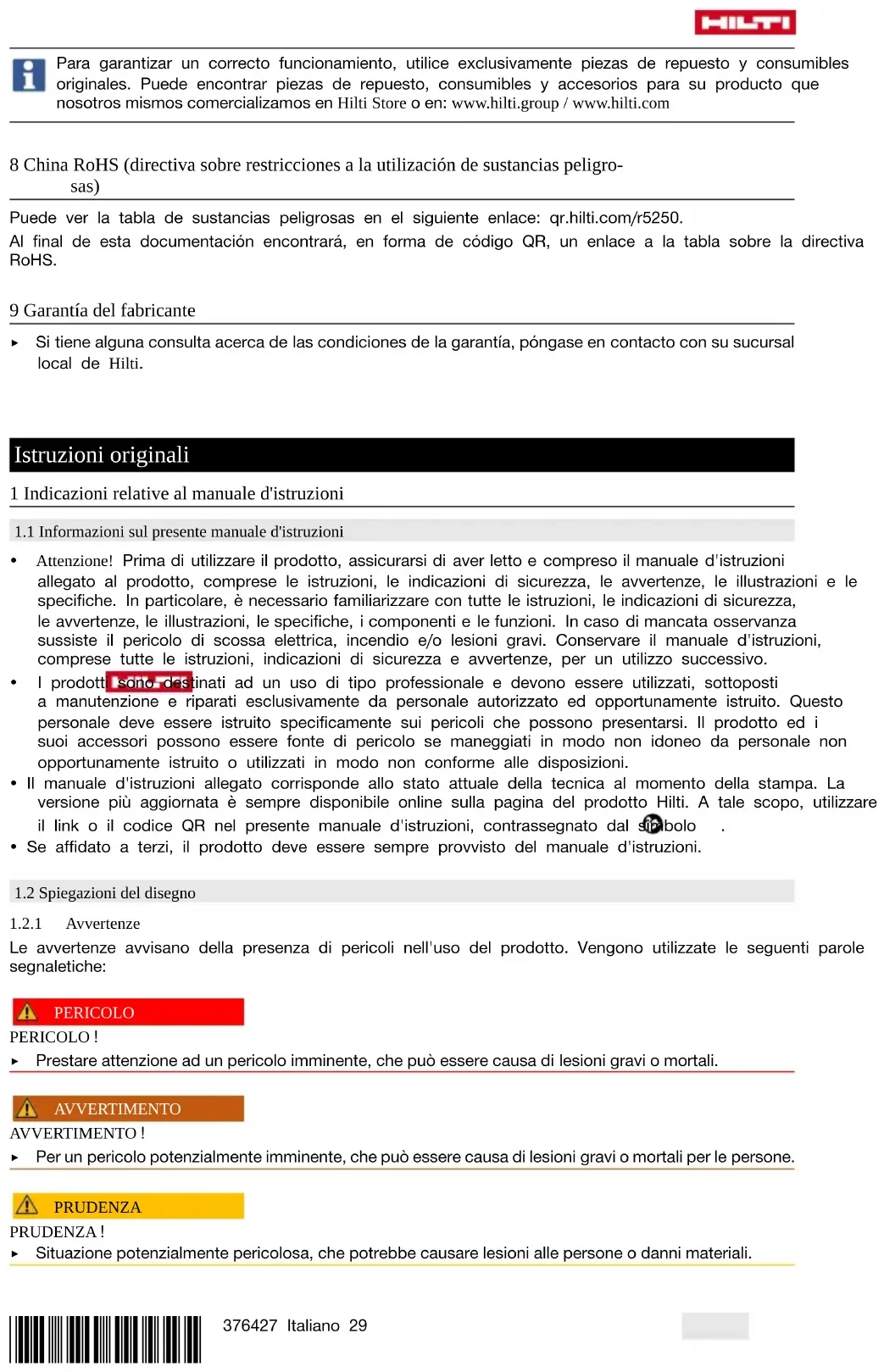

8 China RoHS (direttiva per la restrizione dell'uso di sostanze pericolose)

Al link seguente trovate la tabella delle sostanze pericolose: qr.hilti.com/r5250.

Alla fine di questa documentazione trovate un codice QR che consente di accedere alla tabella RoHS.

9 Garanzia del costruttore

In caso di domande sulle condizioni di garanzia, rivolgersi al partner locale Hilti.

▶ Paina palautuspainiketta.

it Dichiarazione di conformità

Dichiarazione di conformità

Il produttore dichiara, sotto la sua sola responsabilità, che il prodotto qui descritto è conforme alla legislazione e alle norme in vigore.

Le documentazioni tecniche sono archivate qui:

Tipo: HIT-P 8000 D
Generazione: 01
Numero di serie:
