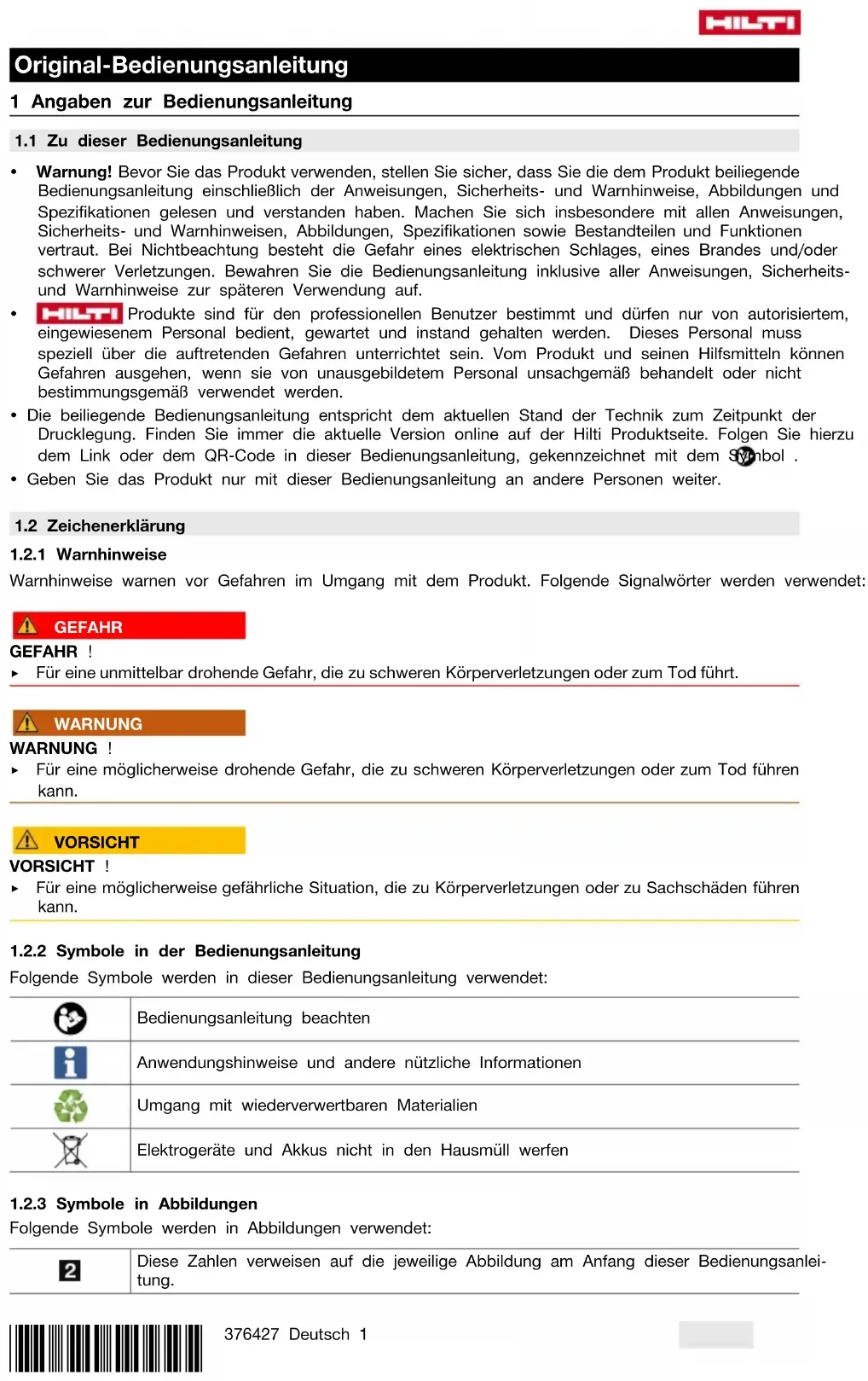

1.1 Zu dieser Bedienungsanleitung

• Warnung! Bevor Sie das Produkt verwenden, stellen Sie sicher, dass Sie die dem Produkt beiliegende Bedienungsanleitung einschließlich der Anweisungen, Sicherheits- und Warnhinweise, Abbildungen und Spezifikationen gelesen und verstanden haben. Machen Sie sich insbesondere mit allen Anweisungen, Sicherheits- und Warnhinweisen, Abbildungen, Spezifikationen sowie Bestandteilen und Funktionen vertraut. Bei Nichtbeachtung besteht die Gefahr eines elektrischen Schlages, eines Brandes und/oder schwerer Verletzungen. Bewahren Sie die Bedienungsanleitung inklusive aller Anweisungen, Sicherheits- und Warnhinweise zur späteren Verwendung auf.

Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewiesenem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftretenden Gefahren unterrichtet sein. Vom Produkt und seinen Hilfsmitteln können Gefahren ausgehen, wenn sie von unausgebildetem Personal unsachgemäß behandelt oder nicht bestimmungsgemäß verwendet werden.

• Die beiliegende Bedienungsanleitung entspricht dem aktuellen Stand der Technik zum Zeitpunkt der Drucklegung. Finden Sie immer die aktuelle Version online auf der Hilti Produktseite. Folgen Sie hierzu dem Link oder dem QR-Code in dieser Bedienungsanleitung, gekennzeichnet mit dem Symbol .

• Geben Sie das Produkt nur mit dieser Bedienungsanleitung an andere Personen weiter.

1.2 Zeichenerklärung

Warnhinweise warnen vor Gefahren im Umgang mit dem Produkt. Folgende Signalwörter werden verwendet: GEFAHR GEFAHR ! ▶ Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt. WARNUNG WARNUNG ! ▶ Für eine möglicherweise drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führen kann. VORSICHT VORSICHT ! ▶ Für eine möglicherweise gefährliche Situation, die zu Körperverletzungen oder zu Sachschäden führen kann.

1.2.2 Symbole in der Bedienungsanleitung

Folgende Symbole werden in dieser Bedienungsanleitung verwendet: Bedienungsanleitung beachten Anwendungshinweise und andere nützliche Informationen Umgang mit wiederverwertbaren Materialien Elektrogeräte und Akkus nicht in den Hausmüll werfen

1.2.3 Symbole in Abbildungen

Folgende Symbole werden in Abbildungen verwendet: Diese Zahlen verweisen auf die jeweilige Abbildung am Anfang dieser Bedienungsanlei- tung.2 Deutsch 376427 *376427* Die Nummerierung in Abbildungen weisen auf wichtige Arbeitsschritte oder für Arbeits- schritte wichtige Bauteile hin. Im Text werden diese Arbeitsschritte oder Bauteile mit entsprechenden Nummern hervorgehoben, z. B. (3). Positionsnummern werden in der Abbildung Übersicht verwendet und verweisen auf die Nummern der Legende im Abschnitt Produktübersicht. Dieses Zeichen soll ihre besondere Aufmerksamkeit beim Umgang mit dem Produkt wecken.

1.3 Zeichenerklärung

Folgende Symbole werden am Produkt verwendet: Nationales Abfallverwertungssystem 2 Sicherheit

2.1 Sicherheitshinweise

WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Da- ten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Arbeitsplatzsicherheit ▶ Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeits- bereiche können zu Unfällen führen. ▶ Sorgen Sie für gute Belüftung des Arbeitsplatzes. ▶ Halten Sie Kinder und andere Personen während der Benutzung des Geräts fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. ▶ Halten Sie Ihren Arbeitsbereich in Ordnung. Halten Sie das Arbeitsumfeld frei von Gegenständen, an denen Sie sich verletzen könnten. Unordnung im Arbeitsbereich kann Unfälle zur Folge haben. ▶ Führen Sie den Druckluftschlauch beim Arbeiten immer nach hinten vom Gerät weg. Das vermindert die Sturzgefahr über den Druckluftschlauch. ▶ Sichern Sie beim Arbeiten auf dem Gerüst das Gerät. Das verhindert das Herunterfallen. Sicherheit von Personen ▶ Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit. Benutzen Sie kein Gerät, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Geräts kann zu ernsthaften Verletzungen führen. ▶ Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Gerätes, verringert das Risiko von Verletzungen. ▶ Halten Sie das Gerät immer mit beiden Händen an den vorgesehenen Handgriffen fest. Halten Sie die Handgriffe trocken und sauber. ▶ Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Druckluftversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Gerätes den Finger am Schalter haben oder das Gerät eingeschaltet an die Druckluftversorgung anschließen, kann dies zu Unfällen führen. ▶ Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Produkt in unerwarteten Situationen besser kontrollieren. ▶ Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Geräte hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Gerät vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen. ▶ Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Gerät benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.*376427* 376427 Deutsch 3 ▶ Pflegen Sie Geräte und Zubehör mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten. Service ▶ Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Allgemeine Sicherheitshinweise ▶ Manipulationen oder Veränderungen am Gerät sind nicht erlaubt. ▶ Verwenden Sie nur original Zubehör und Werkzeuge von Hilti, um Verletzungsgefahren zu vermeiden.

Verwenden Sie nur Foliengebinde, die für das Gerät zugelassen sind. ▶ Das Gerät darf nicht geöffnet werden. ▶ Pressen Sie das Gerät nicht gegen Ihre Hand oder gegen einen anderen Körperteil oder eine andere Person. ▶ Lassen Sie einen beschädigten Druckluftschlauch durch den Hilti Service ersetzen. ▶ Verwenden Sie keine verschmutzten oder beschädigten Kassetten. ▶ Frontplatten und Kolbenplatte müssen frei von Verunreinigungen sein. ▶ Trennen Sie das Gerät bei Fehlfunktionen und zu Reinigungsarbeiten von der Druckluftversorgung. ▶ Der Mischer darf nur gewechselt werden, wenn das Foliengebinde nicht unter Druck steht. Die Vorschubtaste darf nicht betätigt werden. ▶ Sollte der Mischer bei Arbeitsunterbrechungen an- oder durchgehärtet sein, muss er ausgewech- selt werden. 3 Beschreibung

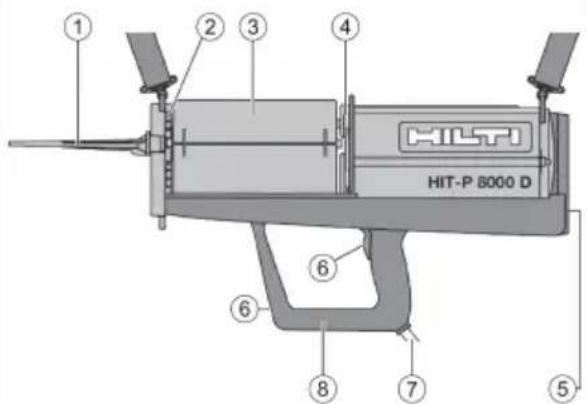

3.2 Bestimmungsgemäße Verwendung

Das Produkt ist bestimmt um verschiedene Mörtel der Firma Hilti auszupressen. Die eingebaute Dosierfunktion ist speziell für Serienanwendungen geeignet. Für den Aufbau der Auspresskraft wird Druckluft verwendet.

Auspressgerät, Kassette und Bedienungsanleitung4 Deutsch 376427 *376427* Weitere, für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Store oder unter: www.hilti.group | USA: www.hilti.com 4 Technische Daten Gewicht ohne Mörtel und Kassette 6,2 kg Druckluftanschluss 1⁄4 in Mininmaler Betriebsdruck 6 bar Maximaler Eingangsdruck 10 bar Optimaler Luftdurchfluss 250 ℓ/min Anwendungstemperatur/ Umgebungstemperatur 5 ℃ … 40 ℃ Empfohlener Temperaturbereich für Transport und Lagerung 0 ℃ … 40 ℃ 5 Bedienung

5.1 Beachten Sie sämtliche Sicherheitshinweise und Gebrauchsanleitungen.

WARNUNG Gefahr durch Chemikalien Unsachgemäßer Gebrauch kann zu Verletzungen führen. ▶ Beachten Sie vor der Anwendung das Sicherheitsdatenblatt des Produktes, die Hinweise auf der Verpackung und die Gebrauchsanleitung des Foliengebindes.

5.2 Druckluftversorgung herstellen

VORSICHT Verletzungsgefahr Gefahr durch Druckluft. ▶ Der maximale Eingangsdruck darf 10 bar nicht überschreiten. ▶ Stellen Sie die Druckluftversorgung her.

5.3 Foliengebinde vorbereiten 2

WARNUNG Verletzungsgefahr Gefahr durch Chemikalien. ▶ Nach einem harten Aufprall oder dem Herunterfallen der Kassette mit eingelegtem Foliengebinde, müssen die Kassette und das Foliengebinde auf Beschädigungen geprüft werden und gegebenenfalls ausgetauscht werden. Lesen Sie vor Gebrauch die Sicherheitshinweise und Verarbeitungsbedingungen auf der Etikette des Foliengebindes und beachten Sie das Haltbarkeitsdatum. Das Foliengebinde darf nur in der Kassette ausgepresst werden. Das Gerät ist ausschließlich zum Ausspressen von Hilti Foliengebinden mit 1400 ml Inhalt zu verwenden.

1. Entfernen Sie die Verschlusskappe vom Foliengebinde.

2. Drehen Sie den Statikmischer auf das Foliengebinde.

Jedes neue Foliengebinde erfordert einen neuen Mischer.

3. Schieben Sie das Foliengebinde von vorne in die Kassette.*376427*

5.4 Kassette und Foliengebinde einlegen 3

VORSICHT Verletzungsgefahr Gefahr durch Druckluft. ▶ Halten Sie die Hände nicht im Bereich des Druckkolbens.

1. Drücken Sie die Rückholtaste, bis der Kolben ganz zurück gefahren ist.

2. Schieben Sie die Kassette seitlich in die Kassettenaufnahme.

3. Drehen Sie die Kassette in zwei Schritten ("Doppelklick") um 45° in der Kassettenaufnahme.

5.5 Dosierung einstellen 4

▶ Stellen Sie am Dosierschalter den gewünschten Wert ein.

5.6 Gerät vorbereiten 5

▶ Drücken Sie die Vorschubtaste. Die Menge des zu verwerfenden Mörtels hängt von der jeweiligen Mörtelart ab. Beachten Sie das Verwurfvolumen in den Anleitungen für die Foliengebinde.

5.7 Mörtel injizieren 6

WARNUNG Verletzungsgefahr Gefahr durch herunterfallende Befestigungsmaterialien. ▶ Bei Nichtbeachtung der Verarbeitungsvorschriften ist die Tragfähigkeit der Befestigung nicht gewährleis- tet. Der Mörtel darf nur im angegebenen Temperaturbereich verwendet werden. Das Bohrloch muss luftfrei mit der nötigen Mörtelmenge verfüllt werden.

1. Stecken Sie den Mischer bis zum Bohrlochgrund in das Bohrloch.

Arbeiten sie bei tieferen Bohrlöchern mit einer Verlängerung.

2. Drücken Sie die Vorschubtaste und ziehen sie den Mischer langsam zurück.

5.8 Rückholfunktion 7

VORSICHT Verletzungsgefahr Gefahr durch Druckluft. ▶ Halten Sie die Hände nicht im Bereich des Druckkolbens. ▶ Drücken Sie die Rückholtaste.

5.9 Foliengebinde entfernen 8

VORSICHT Verletzungsgefahr Gefahr durch Druckluft. ▶ Halten Sie die Hände nicht im Bereich des Druckkolbens.

1. Drücken Sie die Rückholtaste, bis der Druckkolben ganz zurück gefahren ist.

2. Drehen Sie die Kassette in zwei Schritten um 45° in der Kassettenaufnahme.

3. Ziehen Sie die Kassette seitlich aus der Kassettenaufnahme.

4. Ziehen Sie das Foliengebinde nach vorne aus der Kassette.

Angebrochene Foliengebinde, die anschließend wieder verwendet werden sollen, müssen in der Kassette im Produkt gelagert werden.6 English 376427 *376427* 6 Transport und Lagerung von Auspressgeräten ▶ Trennen Sie das Gerät vor Transport, Lagerung und Pflege immer von der Druckluftversorgung. 7 Transport, Lagerung, Pflege und Instandhaltung WARNUNG Verletzungsgefahr Gefahr durch Druckluft. ▶ Trennen Sie vor Transport, Lagerung, Pflege- und Instandhaltungsarbeiten die Druckluftverbindung. Pflege
