INSTRUKCJA OBSŁUGI IW503AC Vonroc

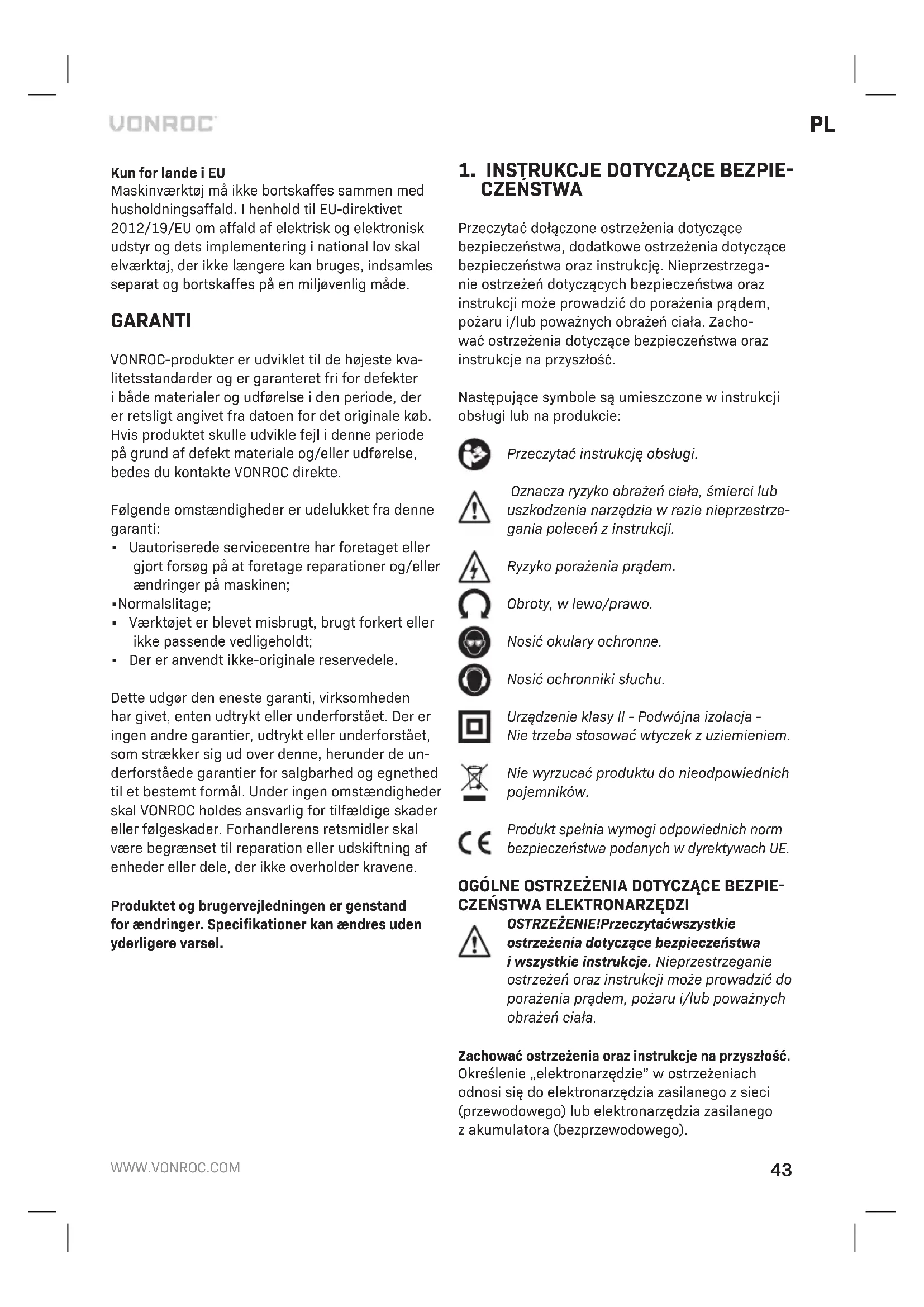

Tłumaczenie instrukcji oryginalnej 43

CZEŃSTWA Przeczytać dołączone ostrzeżenia dotyczące bezpieczeństwa, dodatkowe ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję. Nieprzestrzega- nie ostrzeżeń dotyczących bezpieczeństwa oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Zacho- wać ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje na przyszłość. Następujące symbole są umieszczone w instrukcji obsługi lub na produkcie: Przeczytać instrukcję obsługi. Oznacza ryzyko obrażeń ciała, śmierci lub uszkodzenia narzędzia w razie nieprzestrze- gania poleceń z instrukcji. Ryzyko porażenia prądem. Obroty, w lewo/prawo. Nosić okulary ochronne. Nosić ochronniki słuchu. Urządzenie klasy II - Podwójna izolacja - Nietrzeba stosować wtyczek z uziemieniem. Nie wyrzucać produktu do nieodpowiednich pojemników. Produkt spełnia wymogi odpowiednich norm bezpieczeństwa podanych wdyrektywach UE. OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIE-

CZEŃSTWA ELEKTRONARZĘDZI

OSTRZEŻENIE! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa iwszystkie instrukcje. Nieprzestrzeganie ostrzeżeń oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Zachować ostrzeżenia oraz instrukcje na przyszłość. Określenie „elektronarzędzie” w ostrzeżeniach odnosi się do elektronarzędzia zasilanego z sieci (przewodowego) lub elektronarzędzia zasilanego zakumulatora (bezprzewodowego).44

1) Bezpieczeństwo miejsca pracy

a) Utrzymywać miejsce pracy w czystości i dobrze oświetlone. Bałagan i ciemności w miejscu pracy prowadzą do wypadków. b) Nie używać elektronarzędzi w atmosferze wybuchowej, np. w obecności łatwopalnych cieczy, gazów lub pyłu. Elektronarzędzia wytwa- rzają iskry, które mogą spowodować zapłon pyłu lub oparów. c) Podczas korzystania z elektronarzędzia nie po- zwalać zbliżać się dzieciom i osobom postron- nym. Odwrócenie uwagi może spowodować utratę panowania nad narzędziem.

2) Bezpieczeństwo elektryczne

a) Wtyczka elektronarzędzia musi pasować do gniazdka. Nigdy w żaden sposób nie modyfi- kować wtyczki. Nie używać żadnych przejśció- wek do wtyczek w połączeniu z uziemionymi elektronarzędziami. Niemodyfikowane wtyczki i pasujące do nich gniazdka zmniejszają ryzyko porażenia prądem. b) Unikać dotykania uziemionych powierzchni, jak rury, grzejniki, kuchenki i lodówki. Jeśli ciało jest uziemione, ryzyko porażenia prądem jest zwiększone. c) Nie narażać elektronarzędzi na deszcz, wodę lub wilgoć. Przedostanie się wody do wnętrza elektronarzędzia zwiększy ryzyko porażenia prądem. d) Ostrożnie obchodzić się z kablem. Nigdy nie uży- wać kabla do przenoszenia, ciągnięcia lub odłą- czania elektronarzędzia od gniazdka. Trzymać kabel z dala od gorąca, oleju, ostrych krawędzi i ruchomych części. Uszkodzone lub splątane kable zwiększają ryzyko porażenia prądem. e) Podczas użytkowania elektronarzędzia na wolnym powietrzu używać przedłużacza prze- znaczonego do użytku na wolnym powietrzu. Używanie przedłużacza przeznaczonego do użytku na wolnym powietrzu zmniejsza ryzyko porażenia prądem. f) Jeśli obsługa elektronarzędzia w wilgotnym miejscu jest nieunikniona, użyć zasilania wypo- sażonego w wyłącznik różnicowoprądowy. Uży- cie wyłącznika różnicowoprądowego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osobiste

a) Zachować czujność, uważać na to, co się robi, a także stosować zdrowy rozsądek podczas korzystania z elektronarzędzia. Nie używać narzędzia, gdy jest się zmęczonym lub pod wpływem leków, alkoholu albo środków odu

rzających. Chwila nieuwagi podczas obsługi elektronarzędzia może prowadzić do poważnych obrażeń ciała. b) Stosować środki ochrony osobistej. Zawsze nosić okulary ochronne. Wyposażenie ochron- ne, jak maska przeciwpyłowa, antypoślizgowe bezpieczne obuwie, kask lub ochronniki słuchu, używane w odpowiednich warunkach ogranicza występowanie obrażeń ciała.

Unikać niezamierzonego uruchomienia. Dopil- nować, aby włącznik znajdował się w położeniu wyłączonym przed podłączeniem elektronarzę- dzia do źródła zasilania i/lub akumulatora, jego podniesieniem lub przeniesieniem. Przeno- szenie elektronarzędzi z palcem na włączniku lub podłączenie do zasilania elektronarzędzi z włącznikiem w położeniu włączenia jest bardzo niebezpieczne i może powodować wypadki. d) Usunąć wszelkie klucze lub inne narzędzia do regulacji przed włączeniem elektronarzędzia. Klucz lub inne narzędzie pozostawione podłą- czone do obracającej się części narzędzia może prowadzić do obrażeń ciała. e) Nie sięgać za daleko. Zawsze utrzymywać wła- ściwe podparcie dla stóp i równowagę. Pozwala to na lepsze panowanie nad elektronarzędziem w nieoczekiwanych sytuacjach. f) Nosić odpowiednią odzież. Nie nosić luźnych ubrań ani biżuterii. Nie zbliżać włosów, odzieży i rękawic do ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwy- cone przez ruchome części. g) Jeśli urządzenie jest wyposażone w złącze do podłączania do urządzeń do gromadzenia i od- sysania pyłu, koniecznie je podłączyć i używać ich prawidłowo. Gromadzenie pyłu pozwala na ograniczanie zagrożeń związanych z pyłem.

Nie zezwalać na to, aby rutyna związana zczę- stym korzystaniem z narzędzi powodowała nadmierną pewność siebie i ignorowanie zasad bezpiecznego korzystania z narzędzi. Nieodpo- wiedzialne działanie może spowodować poważne obrażenia ciała w ułamku sekundy.

4) Użytkowanie i pielęgnacja elektronarzędzia

a) Nie przeciążać elektronarzędzia. Używać narzędzia przystosowanego do określonego zastosowania. Właściwe elektronarzędziePL

wykona pracę lepiej i bezpieczniej z szybkością, dojakiej jest przeznaczony. b) Nie używać elektronarzędzia, jeśli jego włącz- nik nie pozwala na jego włączanie i wyłączanie. Elektronarzędzie, którego nie można włączać iwyłączać włącznikiem jest niebezpieczne imusi zostać naprawione.

Odłączyć wtyczkę od źródła zasilania i/ lub odłączyć akumulator od elektronarzędzia przed rozpoczęciem przeprowadzania jakichkolwiek regulacji, wymianą akcesoriów lub rozpoczę- ciem przechowywania elektronarzędzia. Takie środki zapobiegawcze ograniczają ryzyko przy- padkowego uruchomienia elektronarzędzia. d) Przechowywać nieużywane elektronarzędzia wmiejscu niedostępnym dla dzieci i nie pozwa- lać osobom niezaznajomionym z elektronarzę- dziem lub tą instrukcją na obsługę elektro- narzędzia. Elektronarzędzia są niebezpieczne wrękach nieprzeszkolonych użytkowników. e) Prawidłowo konserwować elektronarzędzia. Sprawdzać elektronarzędzie pod kątem nie- dopasowania lub utykania części ruchomych, pęknięcia części lub innych okoliczności, które mogą negatywnie wpływać na jego działanie. W razie uszkodzenia oddać elektronarzędzie do naprawy przed ponownym użyciem. Wiele wypadków jest spowodowanych słabo konser- wowanymi elektronarzędziami.

Utrzymywać narzędzia tnące naostrzone i czy- ste. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami tnącymi są mniej narażone na utykanie i łatwiej nad nimi zapanować. g) Używać elektronarzędzia, akcesoriów i końcó- wek narzędziowych itp. zgodnie z tą instrukcją, uwzględniając warunki pracy i zadanie do wykonania. Wykorzystanie elektronarzędzia do zadań niezgodnych z jego przeznaczeniem może prowadzić do niebezpieczeństwa. h) Uchwyty należy utrzymywać w stanie suchym, czystym i niezabrudzonym olejem lub smarem. Śliskie uchwyty i powierzchnie do chwytania nie pozwalają na bezpieczne obchodzenie się z narzędziem i panowanie nad nim w nieoczeki- wanych sytuacjach.

a) Zlecać serwisowanie elektronarzędzia wykwalifi- kowanemu technikowi stosującemu jedynie czę- ści zamienne identyczne z oryginalnymi. Zapewni to zachowanie bezpieczeństwa elektronarzędzia.

DODATKOWE OSTRZEŻENIA DOTYCZĄCE

Trzymać elektronarzędzie za izolowane powierzchnie do chwytania podczas wykony- wania prac, podczas których element złączny może zetknąć się z ukrytym okablowaniem lub przewodem narzędzia. Zetknięcie się elementu złącznego z przewodem pod napięciem może sprawić, że odsłonięte metalowe części narzę- dzia również będą pod napięciem i spowodować porażenie operatora prądem.

2. Nosić ochronniki słuchu podczas wiercenia

udarowego. Ekspozycja na hałas może powodo- wać utratę słuchu.

3. Sprawdzić nasadkę udarową pod względem

zużycia, pęknięć lub innych uszkodzeń przed instalacją.

4. Mocno trzymać narzędzie.

5. Odpowiednio chwycić narzędzie przed użyciem.

To narzędzie generuje wysoki moment obrotowy i bez jego prawidłowego trzymania podczas pracy może dojść do utraty panowania nad na- rzędziem, co może prowadzić do obrażeń ciała.

Dłonie trzymać z dala od części obracających się.

7. Nie dotykać nasadki udarowej, śruby, nakrętki

lub elementu obrabianego zaraz po zakończe- niu pracy. Te elementy mogą być bardzo gorące i spowodować poparzenie skóry.

8. Przed odłożeniem elektronarzędzia zawsze

poczekać na jego całkowite zatrzymanie. Narzędzie służące do instalacji elementu złącznego może się zaciąć i spowodować utratę panowania nad elektronarzędziem.

9. Zawsze stać w pewnej i stabilnej pozycji.

Wprzypadku pracy na wysokości dopilnować, aby poniżej miejsca pracy nikt się nie znajdował.

10. Właściwy moment obrotowy dokręcania może

różnić się w zależności od typu lub wielkości śruby. Sprawdzić moment obrotowy kluczem dynamometrycznym.

11. Dopilnować, aby w miejscu pracy nie wystę-

powały kable elektryczne, rury z wodą, rury z gazem itp., które mogłyby spowodować zagro- żenie w przypadku uszkodzenia przez używane narzędzie. Użyć odpowiednich wykrywaczy w celu stwierdzenia, czy w miejscu instalacji nie występują ukryte przewody zasilające itp. lub skontaktować się z lokalną spółką dostarczają- cą media w celu uzyskania pomocy.46

Bezpieczeństwo elektryczne Zawsze sprawdzać, czy napięcie źródła zasilania jest zgodne z napięciem podanym na tabliczce znamionowej. Jeśli kabel zasilania tego elektronarzędzia ulegnie uszkodzeniu, musi zostać wymieniony na specjalny kabel zasilania dostępny w serwisie.

• Nie używać urządzenia, jeśli jego kabel zasilają- cy jest uszkodzony lub wtyczka kabla zasilają- cego jest uszkodzona.

Używać wyłącznie przedłużaczy przystosowa- nych do pracy z parametrami zasilania urządze- nia o minimalnej grubości 1,5 mm

. W przypad- ku korzystania z przedłużacza w zwoju, zawsze całkowicie rozwinąć zwój.

2. INFORMACJE O URZĄDZENIU

Przeznaczenie Narzędzie jest przeznaczone do wkręcania i wykrę- cania wkrętów i śrub oraz dokręcania i odkręcania nakrętek zgodnie z parametrami technicznymi. Głównym środowiskiem pracy, do którego przezna- czone jest narzędzie, jest branża motoryzacyjna, praca z konstrukcjami metalowymi i pokryciami dachowymi. To urządzenie nie jest przeznaczone do wiercenia. DANE TECHNICZNE Nr modelu IW503AC Napięcie 220-240 V~Częstotliwość 50 HzMoc znamionowa 450 WKlasa ochrony Klasa IIObroty bez obciążenia 0-3000/minSzybkość udaru bez obciążenia 0-4000/minUchwyt Uchwyt kwadratowy 1/2”Maks. moment obrotowy 350 NmCiężar 2,2 kgPoziom ciśnienia akustycznego L 101,6 dB(A) K=3 dB(A)Poziom mocy akustycznej L 112,6 dB(A), K=3 dB(A)Drgania 19,433 m/s² K=1,5 m/s² Poziom drgań Poziom emisji drgań podany w niniejszej instruk- cji został zmierzony zgodnie ze zharmonizowa- nym testem podanym w normach EN 62841-1 i EN 62841-2-2 i może być stosowany do porówny- wania narzędzi ze sobą oraz w celu wstępnego osza- cowania narażenia na drgania podczas stosowania narzędzia zgodnie z podanym przeznaczeniem.

• Używanie narzędzia do innych zastosowań lub z innymi lub źle konserwowanymi akcesoriami może znaczącą zwiększać poziom ekspozycji.

• Okresy, gdy narzędzie jest wyłączone lub okresy, gdy jest włączone, ale nie pracuje, mogą znacząco zmniejszać poziom ekspozycji.

• Emisja drgań podczas rzeczywistego użyt- kowania elektronarzędzia może różnić się od zadeklarowanej wartości całkowitej w zależności od sposobu użytkowania narzędzia.

Konieczne jest określenie środków ochrony operatora w oparciu o szacowane narażenie w rzeczywistych warunkach użytkowania (z uwzględnieniem wszystkich części cyklu pracy, np. czasu, kiedy narzędzie jest wyłączone oraz gdy pracuje na biegu jałowym, poza samym czasem jego włączenia). Chronić się przed wpływem drgań, konserwując odpowiednio narzędzie i akcesoria, utrzymując cie- płotę dłoni oraz odpowiednio organizując pracę. OPIS Liczby w tekście odnoszą się do rysunków na stronie 2.

5. Przełącznik kierunku obrotów

6. Uchwyt kwadratowy 1/2" (12,7 mm)

Przed rozpoczęciem montażu zawsze wyłączać maszynę i wyjmować wtyczkę zasilania sieciowego z gniazdka.PL

Demontaż i montaż akcesoriów Używać wyłącznie akcesoriów w rozmiarze 1/2” (12,7 mm) przeznaczonych do pracy zudarem. Akcesoria nieprzeznaczone do pracy z udarem mogą pęknąć i spowodo- wać zagrożenie. Sprawdzić akcesorium przed każdym użyciem, aby dopilnować, żenie jest pęknięte.

• Przestawić przełącznik kierunku (5) w położenie środkowe, aby zablokować ruch włącznika.

• Wyjąć nasadkę z uchwytu (6), jeśli występuje.

• Zatrzasnąć nową nasadkę na uchwycie (6).

Sprawdzić, czy nasadka jest dobrze zamocowana.

• Aby usunąć nasadkę, po prostu ją ściągnąć.

Włączanie i wyłączanie narzędzia (rys. A) Włącznik (4) służy do włączania narzędzia i regula- cji prędkości obrotowej.

• Wciśnięcie włącznika (4) włącza narzędzie, aim dalej włącznik jest wciśnięty, tym szybciej obraca się narzędzie.

• Zwolnienie włącznika (4) powoduje zatrzymanie narzędzia.

• Przestawić przełącznik kierunku (5) w położenie środkowe, aby zablokować ruch włącznika. Odkładać narzędzie, dopiero gdy zatrzyma się całkowicie. Nie kłaść narzędzia wmiejscu pokrytym pyłem, ponieważ pył może przedostać się do wnętrza mechanizmu. Regulacja kierunku obrotów (rys. A)

• Ustawić przełącznik kierunku (5) w położenie , aby wkręcać wkręty lub dokręcać nakrętki.

• Ustawić przełącznik kierunku (5) w położenie , aby wykręcać wkręty lub odkręcać nakrętki. Optymalne stosowanie

• W przypadku bardzo silnego dokręcenia śrub/ nakrętek lub ich znacznego skorodowania, użyj odpowiedniego klucza do kół w celu ich lekkie- go poluzowania.

Stosowanie klucza udarowego jest zalecane tylko i wyłącznie do luzowania śrub/nakrętek. W przypadku stosowania klucza udarowego do dokręcania śrub i nakrętek, koniecznie zastosuj ogranicznik momentu dokręcania odpowied- niego do danego zastosowania. Niezastosowa- nie się do tego zalecenia może spowodować uszkodzenie połączenia śrubowego. Ogranicznik momentu dokręcania może zostać nabyty wod- powiednich, wyspecjalizowanych jednostkach handlowych. Przed dokręceniem, ostrożnie wkręć pierwsze zwoje gwintu śruby/nakrętki.

• W przypadku specjalnych zastosowań, na przykład w motoryzacji, konieczne jest dokrę- canie śrub/nakrętek odpowiednim momentem dokręcania. Wartości momentu dokręcania podane są przez producenta pojazdu na przy- kład winstrukcji obsługi. Zawsze stosuj się do tych zaleceń. Moment może zostać ustawiony za pomocą ogranicznika lub klucza dynamome- trycznego (np. Vonroc TW501XX).

Zawsze odłączać narzędzie od zasilania sieciowego przed rozpoczęciem przeprowa- dzania jakichkolwiek prac konserwacyjnych. Czyścić obudowę urządzenia regularnie miękką ściereczką, najlepiej po każdym użyciu. Dopilnować, aby otwory wentylacyjne były wolne od pyłu, kurzu i zabrudzeń. Usuwać oporne zabrudzenia miękką ściereczką zwilżoną mydlinami. Nie używać żadnych rozpuszczalników, takich jak benzyna, alkohol, amo- niak itp. Takie substancje chemiczne spowodują uszkodzenie części z tworzyw sztucznych. OCHRONA ŚRODOWISKA Uszkodzone i/lub niepotrzebne urządzenia elektryczne lub elektroniczne podlegają zbiórce w odpowiednich punktach recyklingu. Tylko kraje WE Nie wyrzucać elektronarzędzi wraz z odpadami z gospodarstw domowych. Zgodnie z dyrektywą 2012/19/UE dotyczącą zużytych urządzeń elek- trycznych i elektronicznych oraz jej wdrożeniem do prawodawstwa krajowego, elektronarzędzia, które już nie nadają się do użytku, podlegają oddziel- nej zbiórce oraz utylizacji w sposób przyjazny dla środowiska.48

GWARANCJA Produkty VONROC są wytwarzane zgodnie z najwyż- szymi standardami jakości i producent udziela gwarancji na wady materiałowe i wady wykonania na okres wymagany prawem, licząc od dnia zaku- pu. Jeśli wystąpi usterka produktu w tym okresie spowodowana wadą materiałową i/lub wadą wy- konania, proszę bezpośrednio skontaktować sięze sprzedawcą VONROC. Następujące okoliczności powodują unieważnienie gwarancji:

• Przeprowadzono naprawy lub modyfikacje na- rzędzia w serwisie innym lub autoryzowany lub podjęto ich próbę,

• Narzędzie było używane niezgodnie z przezna- czeniem, źle z nim się obchodzono lub było nieprawidłowo konserwowane,

• Użyto części zamiennych innych niż oryginalne. Niniejsza gwarancja to wyłączna gwarancja produ- centa i nie obowiązują żadne inne wyrażone ani do- rozumiane gwarancje. Nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje o zakresie przekraczającym niniejszą gwarancję, co obejmuje dorozumiane gwarancje przydatności do sprzedaży i przydatności do określonego celu. W żadnym przy- padku firma VONROC nie ponosi odpowiedzialności za straty przypadkowe lub wynikowe. Zadośćuczy- nienie sprzedawcy jest ograniczone do naprawy lub wymiany niezgodnych urządzeń lub części. Produkt i instrukcja obsługi podlegają zmianom. Dane techniczne podlegają zmianom bez uprze- dzenia.
