S_RW501DC - Wkrętarka Vonroc - Bezpłatna instrukcja obsługi

Marka	Vonroc
Model	S_RW501DC
Typ produktu	Wkrętarka akumulatorowa
Napięcie nominalne	20 V
Prędkość biegu jałowego	0 - 260 min⁻¹
Maksymalny moment obrotowy	50 Nm
Uchwyt	Kwadrat 3/8" (9,5 mm)
Waga (bez akumulatora)	1,2 kg
Poziom ciśnienia akustycznego (LpA)	75,2 dB(A) (K=3 dB)
Poziom mocy akustycznej (LwA)	86,2 dB(A) (K=3 dB)
Wibracje	2,069 m/s² (K=1,5 m/s²)
Klasa IP	IPX0
Kompatybilne akumulatory	CD801AA (20V, 2Ah), CD803AA (20V, 4Ah) – litowo-jonowe
Zalecana ładowarka	CD802AA (220-240V, 50Hz, wyjście 21V 2,5A)
Czas ładowania akumulatora 2Ah	Około 60 minut
Czas ładowania akumulatora 4Ah	Około 120 minut
Główne funkcje	Uchwyt kwadratowy, oświetlenie robocze LED, odwracalny kierunek obrotów (P/L), zmienna prędkość za pomocą spustu, dźwignia blokady
Bezpieczeństwo	Podwójna izolacja (Klasa II), ochrona przed zwarciem, automatyczne zatrzymanie
Konserwacja i czyszczenie	Czyścić miękką, lekko wilgotną szmatką (woda z mydłem), nie używać rozpuszczalników
Środowisko	Recykling zgodnie z dyrektywą WEEE – nie wyrzucać do odpadów domowych
Gwarancja	Gwarancja ustawowa na wady części i robocizny, wyłączenia: normalne zużycie, niewłaściwe użytkowanie, nieautoryzowane naprawy
Przeznaczenie	Dokręcanie i odkręcanie śrub, wkrętów, nakrętek – nie używać jako wiertarki

Często zadawane pytania - S_RW501DC Vonroc

Jak naładować akumulator wkrętarki S_RW501DC?

Wyjmij akumulator z narzędzia. Włóż go do ładowarki CD802AA, aż będzie dobrze osadzony. Podłącz ładowarkę do gniazdka sieciowego (220-240V). Diody ładowarki wskazują stan: czerwona świeci = ładowanie, zielona świeci = ładowanie zakończone. Ładowanie akumulatora 2Ah trwa około 60 minut, a 4Ah około 120 minut.

Jak zamontować akumulator w narzędziu?

Upewnij się, że zewnętrzna część akumulatora jest czysta i sucha. Włóż akumulator w podstawę narzędzia (Rys. B), wciskając go, aż zaskoczy z kliknięciem. Aby go wyjąć, naciśnij przycisk zwalniający i wyciągnij go z narzędzia.

Jak ustawić kierunek obrotów?

Użyj przycisku ustawiania kierunku obrotów (oznaczenie 7) znajdującego się nad spustem. Ustaw go na "F" (przód) do wkręcania śrub lub nakrętek, a na "R" (tył) do ich odkręcania. Nie naciskaj przycisku, gdy narzędzie pracuje.

Jak korzystać z wbudowanego oświetlenia roboczego?

Oświetlenie robocze (oznaczenie 4) włącza się automatycznie po naciśnięciu włącznika/wyłącznika. Gaśnie automatycznie po zwolnieniu włącznika. Umożliwia to oświetlenie obszaru roboczego bez dodatkowych czynności.

Jakie akumulatory są kompatybilne z modelem S_RW501DC?

Tylko akumulatory z platformy VONROC VPOWER 20V są kompatybilne: modele CD801AA (20V, 2Ah) i CD803AA (20V, 4Ah). Użycie innych akumulatorów może uszkodzić narzędzie lub spowodować obrażenia.

Jakiej ładowarki użyć do tej wkrętarki?

Zalecana ładowarka to CD802AA (wejście 220-240V, 50Hz, wyjście 21V 2,5A). Umożliwia ładowanie akumulatorów CD801AA i CD803AA. Nie używaj innej ładowarki.

Jak czyścić i konserwować wkrętarkę?

Przed czyszczeniem wyjmij akumulator. Czyść obudowę miękką szmatką lekko zwilżoną wodą z mydłem. Nigdy nie używaj rozpuszczalników, benzyny, alkoholu ani amoniaku, które mogą uszkodzić elementy plastikowe. Utrzymuj otwory wentylacyjne wolne od kurzu.

Co zrobić, jeśli narzędzie przestanie działać?

Najpierw sprawdź, czy akumulator jest naładowany i prawidłowo zamontowany. Jeśli problem nie ustąpi, skontaktuj się z wykwalifikowanym serwisem. Nie otwieraj samodzielnie narzędzia. Uszkodzonych akumulatorów nie naprawiaj, wymień na oryginalne modele.

Jak zutylizować urządzenie po zakończeniu eksploatacji?

Nie wyrzucaj narzędzia ani akumulatora do odpadów domowych. Zgodnie z dyrektywą WEEE (2012/19/UE) oddaj je do odpowiedniego punktu zbiórki w celu recyklingu sprzętu elektrycznego i elektronicznego. Akumulatory litowo-jonowe należy utylizować oddzielnie.

Jaka jest gwarancja na wkrętarkę Vonroc S_RW501DC?

Vonroc gwarantuje narzędzie przed wadami materiałowymi i wykonawczymi przez okres ustawowy od daty zakupu. Z gwarancji wyłączone są: normalne zużycie, niewłaściwe użytkowanie, naprawy wykonane przez nieautoryzowane osoby oraz użycie nieoryginalnych części. W przypadku reklamacji skontaktuj się bezpośrednio z Vonroc.

INSTRUKCJA OBSŁUGI S_RW501DC Vonroc

PL Tłumaczenie instrukcji oryginalnej 57

RO Traducere a instructiunilor originale 64

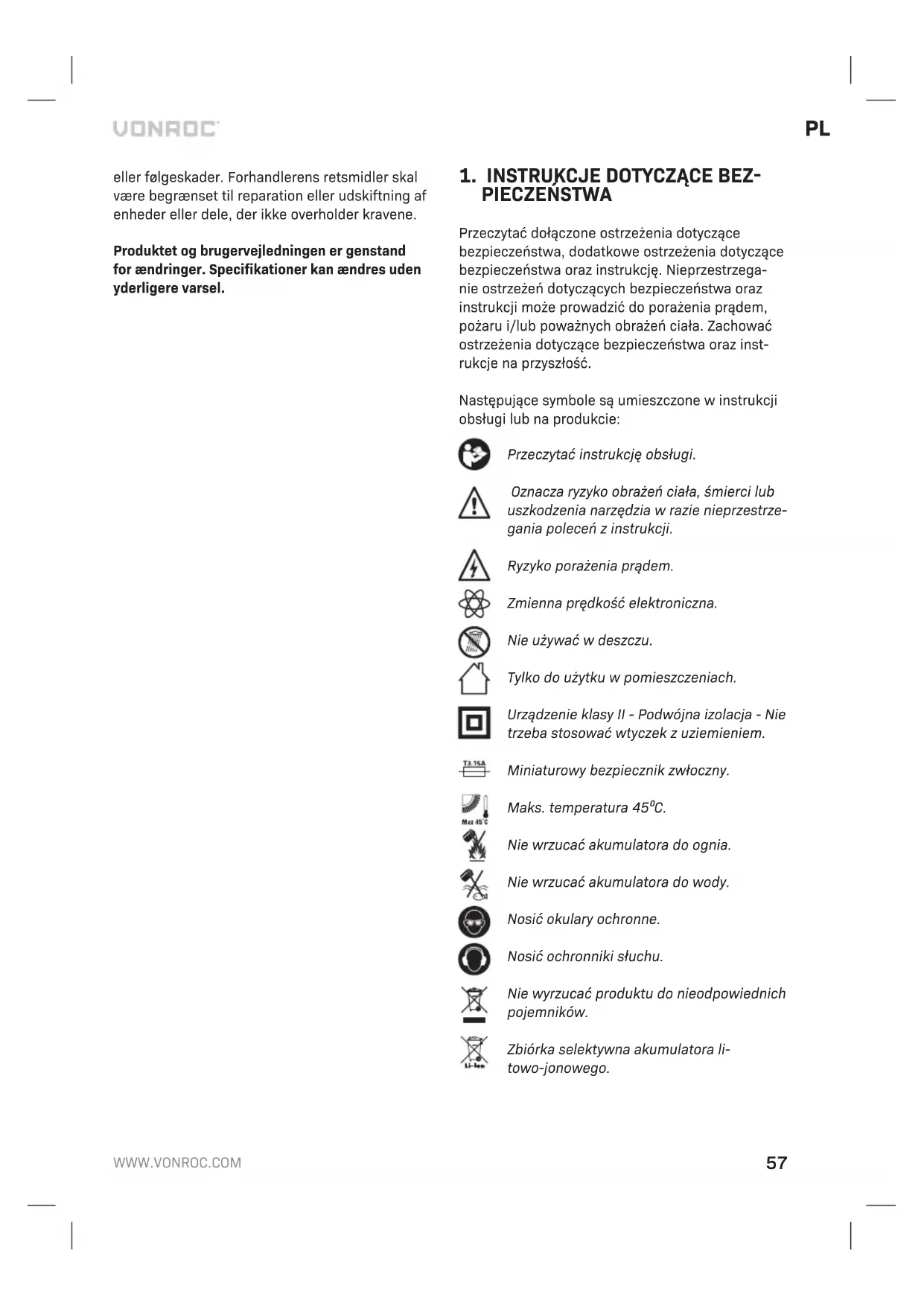

Przeczytać dołączone ostrzeżenia dotyczące bezpieczeństwa, dodatkowe ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję. Nieprzestrzeganie ostrzeżeń dotyczących bezpieczeństwa oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Zachować ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje na przyszłość.

Następujące symbole są umieszczone w instrukcji obsługi lub na produkcie:

Przeczytać instrukcję obsługi.
Oznacza ryzyko obrażeń ciała, śmierci lub uszkodzenia narzędzia w razie nieprzestrzegania poleceń z instrukcji.
Ryzyko porażenia prądem.
Zmienna prędkość elektroniczna.
Nie używać w deszczu.
Tylko do użytku w pomieszczeniach.
Urządzenie klasy II - Podwójna izolacja - Nie trzeba stosować wtyczek z uziemieniem.
Miniaturowy bezpiecznik zwłoczny.
Maks. temperatura 45°C.
Nie wrzucać akumulatora do ognia.
Nie wrzucać akumulatora do wody.
Nosić okulary ochronne.
Nosić ochronniki słuchu.
Nie wyrzucać produktu do nieodpowiednich pojemników.
Zbiórka selektywna akumulatora li- towo-jonowego.

Produkt spełnia wymogi odpowiednich norm bezpieczeństwa podanych w dyrektywach UE.

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIE- CZEŃSTWA ELEKTRONARZĘDZI

OSTRZEŻENIE!Przeczytaćwszystkie ostrzeżenia dotyczące bezpieczeństwa i wszystkie instrukcje. Nieprzestrzeganie ostrzeżeń oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała.

Zachować ostrzeżenia oraz instrukcje na przyszłość.

Określenie „elektronarzędzie” w ostrzeżeniach dotyczy elektronarzędzia sieciowego (przewodowego) lub elektronarzędzia akumulatorowego (bezprzewodowego).

1) Bezpieczeństwo miejsca pracy

a) Utrzymywać miejsce pracy w czystości i dobrze oświetlone. Bałagan i ciemności w miejscu pracy prowadzą do wypadków.
b) Nie używać elektronarzędzi w atmosferze wybuchowej, np. w obecności łatwopalnych cieczy, gazów lub pyłu. Elektronarzędzia wytwarzają iskry, które mogą spowodować zapłon pyłu lub oparów.
c) Podczas korzystania z elektronarzędzia nie pozwalać zbliżać się dzieciom i osobom postronnym. Odwrócenie uwagi może spowodować utratę panowania nad narzędziem.

2) Bezpieczeństwo elektryczne

a) Wtyczka elektronarzędzia musi pasować do gniazdka. Nigdy w żaden sposób nie modyfikować wtyczki. Nie używać żadnych przejściówek do wtyczek w połączeniu z uziemionymi elektronarzędziami. Niemodyfikowane wtyczki i pasujące do nich gniazdka zmniejszają ryzyko porażenia prądem.

b) Unikać dotykania uziemionych powierzchni, jak rury, grzejniki, kuchenki i lodówki. Jeśli ciało jest uziemione, ryzyko porażenia prądem jest zwiększone.

c) Nie narażać elektronarzędzi na deszcz, wodę lub wilgoć. Przedostanie się wody do wnętrza elektronarzędzia zwiększy ryzyko porażenia prądem.

d) Ostrożnie obchodzić się z kablem. Nigdy nie używać kabla do przenoszenia, ciągnięcia lub odłączania elektronarzędzia od gniazdka. Trzymać kabel z dala od gorąca, oleju, ostrych krawędzi i ruchomych części. Uszkodzone lub splątane kable zwiększają ryzyko porażenia prądem.
e) Podczas użytkowania elektronarzędzia na wolnym powietrzu używać przedłużacza przeznaczonego do użytku na wolnym powietrzu. Używanie przedłużacza przeznaczonego do użytku na wolnym powietrzu zmniejsza ryzyko porażenia prądem.
f) Jeśli obsługa elektronarzędzia w wilgotnym miejscu jest nieunikniona, użyć zasilania wyposażonego w wyłącznik różnicowopрядowy. Użycie wyłącznika różnicowopрядowego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osobiste

a) Zachować czujność, uważać na to, co się robi, a także stosować zdrowy rozsądek podczas korzystania z elektronarzędzia. Nie używać narzędzia, gdy jest się zmęczonym lub pod wpływem leków, alkoholu albo środków odurzających. Chwila nieuwagi podczas obsługi elektronarzędzia może prowadzić do poważnych obrażeń ciała.
b) Stosować środki ochrony osobistej. Zawsze nosić okulary ochronne. Wyposażenie ochronne, jak maska przeciwpyłowa, antypoślizgowe bezpieczne obuwie, kask lub ochronniki słuchu, używane w odpowiednich warunkach ogranicza występowanie obrażeń ciała.
c) Unikać niezamierzonego uruchomienia. Dopilnować, aby włącznik znajdował się w położeniu wyłączonym przed podłączeniem elektronarzędzia do źródła zasilania i/lub akumulatora, jego podniesieniem lub przeniesieniem. Przenoszenie elektronarzędzi z palcem na włączniku lub podłączenie do zasilania elektronarzędzi z włącznikiem w położeniu włączenia jest bardzo niebezpieczne i może powodować wypadki.
d) Usunąć wszelkie klucze lub inne narzędzia do regulacji przed włączeniem elektronarzędzia. Klucz lub inne narzędzie pozostawione podłączone do obracającej się części narzędzia może prowadzić do obrażeń ciała.
e) Nie sięgać za daleko. Zawsze utrzymywać właściwe podparcie dla stóp i równowagę. Pozwala to na lepsze panowanie nad elektronarzędziem w nieoczekiwanych sytuacjach.

f) Nosić odpowiednią odzież. Nie nosić luźnych ubrań ani biżuterii. Nie zbliżać włosów, odzieży i rękawic do ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.
g) Jeśli urządzenie jest wyposażone w złącze do podłączania do urządzeń do gromadzenia i od-sysania pyłu, koniecznie je podłączyć i używać ich prawidłowo. Gromadzenie pyłu pozwala na ograniczanie zagrożeń związanych z pyłem.
h) Nie zezwalać na to, aby rutyna związana z częstym korzystaniem z narzędzi powodowała nadmierną pewność siebie i ignorowanie zasad bezpiecznego korzystania z narzędzi. Nieodpowiedzialne działanie może spowodować poważne obrażenia ciała w ułamku sekundy.
4) Użytkowanie i pielęgnacja elektronarzędzia
a) Nie przeciązać elektronarzędzia. Używać narzędzia przystosowanego do określonego zastosowania. Właściwe elektronarzędzie wykona pracę lepiej i bezpieczniej z szybkością, do jakiej jest przeznaczone.
b) Nie używać elektronarzędzia, jeśli jego włącznik nie pozwala na jego włączanie i wyłączanie. Elektronarzędzie, którego nie można włączać i wyłączać włącznikiem jest niebezpieczne i musi zostać naprawione.
c) Odłączyć wtyczkę od źródła zasilania i/ub odłączyć akumulator od elektronarzędzia przed rozpoczęciem przeprowadzania jakichkolwiek regulacji, wymianą akcesoriów lub rozpoczęciem przechowywania elektronarzędzia. Takie środki zapobiegawcze ograniczają ryzyko przypadkowego uruchomienia elektronarzędzia.
d) Przechowywać nieużywane elektronarzędzia w miejscu niedostępnym dla dzieci i nie pozwalać osobom niezaznajomionym z elektronarzę-dziem lub tą instrukcją na obsługę elektrona-rzędzia. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.
e) Prawidłowo konserwować elektronarzędzia. Sprawdzać elektronarzędzie pod kątem niedopasowania lub utykania części ruchomych, pęknięcia części lub innych okoliczności, które mogą negatywnie wpływać na jego działanie. W razie uszkodzenia oddać elektronarzędzie do naprawy przed ponownym użyciem. Wiele wypadków jest spowodowanych słabo konserwowanymi elektronarzędziami.

f) Utrzymywać narzędzia tnące naostrzone i czyste. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami tnącymi są mniej narażone na utykanie i łatwiej nad nimi zapanować.
g) Używać elektronarzędzia, akcesoriów i końcówek narzędziowych itp. zgodnie z tą instrukcją, uwzględniając warunki pracy i zadanie do wykonania. Wykorzystanie elektronarzędzia do zadań niezgodnych z jego przeznaczeniem może prowadzić do niebezpieczeństwa.
h) Uchwyty należy utrzymywać w stanie suchym, czystym i niezabrudzonym olejem lub smarem. Śliskie uchwyty i powierzchnie do chwytania nie pozwalają na bezpieczne obchodzenie się z narzędziem i panowanie nad nim w nieoczekiwanych sytuacjach.

5) Użytkowanie i pielęgnacja akumulatora
a) Ładować tylko ładowarką wyznaczoną przez producenta. Ładowarka odpowiednia dla jednego rodzaju akumulatora może powodować ryzyko pożaru, jeśli zostanie użyta z innym rodzajem akumulatora.
b) Używać elektronarzędzia jedynie w połączeniu z wyznaczonymi akumulatorami. Użycie innych akumulatorów może powodować ryzyko obrażeń ciała i pożaru.
c) Kiedy akumulator nie jest używany, należy trzymać go z dala od innych metalowych przedmiotów, takich jak spinacze, monety, klucze, gwoździe, śruby lub inne małe metalowe przedmioty, które mogą spowodować zwarcie styków akumulatora. Zwarcie styków akumulatora może powodować poparzenia lub pożar.
d) W przypadku silnego uderzenia z akumulatora może wypłynąć płyn. Unikać styczności. W razie przypadkowej styczności niezwłocznie przepłukać miejsce styczności wodą. Jeśli dojdzie do styczności płynu z akumulatora z oczami, natychmiast uzyskać pomoc lekarską. Płyn z akumulatora może powodować podrażnienia lub poparzenia.
e) Nie używać uszkodzonego ani zmodyfikowanego akumulatora lub narzędzia. Uszkodzone lub zmodyfikowane akumulatory mogą działać w sposób nieoczekiwany, co może powodować pożar, wybuch lub ryzyko obrażeń ciała.
f) Nie wystawiać akumulatora ani narzędzia na działanie płomienia lub zbyt wysokiej temperatury. Narażenie na działanie płomienia lub temperatury powyżej 130°C może spowodować

g) Przestrzegać wszystkich instrukcji ładowania i nie ładować akumulatora ani narzędzia poza zakresem temperatury podanym w instrukcji. Nieprawidłowe ładowanie lub ładowanie w temperaturze poza podanym zakresem może spowodować uszkodzenie akumulatora i zwiększyć ryzyko pożaru.

6) Serwis

a) Zlecać serwisowanie elektronarzędzia wykwalifikowanemu technikowi stosującemu jedynie części zamienne identyczne z oryginalnymi. Zapewni to zachowanie bezpieczeństwa elektronarzędzia.
b) Nigdy nie serwisować uszkodzonych akumulatorów. Serwisowanie akumulatorów może przeprowadzać wyłącznie producent lub autoryzowany serwis.
c) przewód zasilania ładowarki jest uszkodzony, musi go wymienić producent, jego przedstawiciel serwisowy lub podobnie, odpowiednio wykwalifikowana osoba, aby uniknąć zagrożenia.

DODATKOWE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA DOTYCZĄCE BEZPRZE-WODOWYCH KLUCZY UDAROWYCH

1. Trzymać narzędzie za izolowane powierzchnie do chwytania podczas wykonywania prac, podczas których element łączący może zetknąć się z ukrytym okablowaniem. Zetknięcie się elementu łączącego z przewodem pod napięciem może sprawić, że odsłonięte metalowe części narzędzia również będą pod napięciem i spowodować porażenie operatora prądem.

2. Mocno trzymać narzędzie.

3. W przypadku pracy na wysokości utrzymywać stabilną pozycję i dopilnować, aby poniżej miejsca pracy nie znajdowały się żadne osoby.

4. Korzystać ze środków ochrony słuchu.

5. Sprawdzić nasadkę udarową pod względem zużycia, pęknięć lub innych uszkodzeń przed instalacją.

6. Dłonie trzymać z dala od części obracających się.

7. Nie dotykać nasadki udarowej, śruby, nakrętki lub elementu obrabianego zaraz po zakończeniu pracy. Te elementy mogą być bardzo gorące i spowodować poparzenie skóry.

OSTRZEŻENIA DOTYCZĄCE AKUMULATORA

a) Nie otwierać akumulatora. Ryzyko zwarcia.
b) Chronić akumulator przed gorącem, np. długotrwałym silnym nasłonecznieniem, ogniem, wodą i wilgocią. Ryzyko wybuchu.
c) W razie uszkodzenia i błędnego użytkowania akumulatora, może dojść do emisji oparów. Przewietrzyć miejsce emisji i uzyskać pomoc lekarską w razie dolegliwości. Opary mogą powodować podrażnienie układu oddechowego.
d) Używać akumulatora wyłącznie w połączeniu z produktem marki Vonroc. Takie postępowanie chroni akumulator przed niebezpiecznym przeciążeniem.
e) Akumulator może zostać uszkodzony przez ostro zakończone przedmioty, jak gwoździe lub wkrętaki, albo przez uderzenie z zewnątrz. Może dojść do wewnętrznego zwarcia i akumulator może zacząć się palić, dymić, wybuchnąć lub przegrzać się.

OSTRZEŻENIA DOTYCZĄCE ŁADOWARKI Przeznaczenie

Za pomocą ładowarki ładować wyłącznie akumulatory typu CD801AA i CD803AA. Akumulatory innego typu mogą pękać, powodując obrażenia ciała i uszkodzenia mienia.

a) Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, czuciowych lub umysłowych albo nie posiadające doświadczenia i wiedzy, chyba że zostały one odpowiednio poinstruowane i są pod nadzorem.
b) Dzieciom nie wolno pozwalać bawić się urządzeniem.
c) Nie ładować zwykłych baterii!
d) Podczas ładowania akumulatory muszą znajdować się w dobrze wentylowanym miejscu!

Bezpieczeństwo elektryczne

Zawsze sprawdzać, czy napięcie źródła zasilania jest zgodne z napięciem podanym na tabliczce znamionowej.

- Nie używać urządzenia, jeśli jego kabel zasilający jest uszkodzony lub wtyczka kabla zasilającego jest uszkodzona.

- Używać wyłącznie przedłużaczy przystosowanych do pracy z parametrami zasilania urządzenia o minimalnej grubości 1,5 mm ^2 . W przypadku korzystania z przedłużacza w zwoju, zawsze całkowicie rozwinąć zwój.

2. INFORMACJE O URZĄDZENIU

Przeznaczenie

Narzędzie jest przeznaczone do wkręcania i wykręcania wkrętów i śrub oraz dokręcania i odkręcania nakrętek zgodnie z parametrami technicznymi. Głównym środowiskiem pracy, do którego przeznaczone jest narzędzie, jest branża motoryzacyjna, praca z konstrukcjami metalowymi i pokryciami dachowymi. To urządzenie nie jest przeznaczone do wiercenia.

DANE TECHNICZNE

Niniejsza instrukcja dotyczy różnych zestawów/numerów artykułów. Sprawdzić odpowiedni numer artykułu w poniższej tabeli, aby uzyskać informacje na temat zawartości zestawu.

Nr modelu	Akumulatory dołączone	Ładowarki dołączone
RW501DC	-	-
S_RW501DC	CD801AA CD802AA
S2_RW501DC	2 x CD801AA CD802AA
S3_RW501DC	CD803AA CD802AA

Informacje o urządzeniu
Napięcie znamionowe 20 V	---
Obroty bez obciążenia 0-260/min
Uchwyt Uchwyt kwadratowy 3/8"
Maks. moment obrotowy 50 Nm
Cieżar 1,2 kg
Klasa zabezpieczenia IP IPXO
Poziom ciśnienia akustycznego L_PA	75,2 dB(A) K=3 dB(A)
Poziom mocy akustycznej L_WA	86,2 dB(A), K=3dB(A)
Drgania 2,069 m/s ^2 K=1,5 m/s ^2

Nr modelu CD801AA
Typ akumulatora Litowo-jonowy
Napięcie 20 V	---
Pojemność 2,0 Ah
Zalecana ładowarka	CD802AA
Cieżar	0,3 kg

Nr modelu CD802AA
Parametry wejściowe zasilania ładowarki	220-240 V, 50 Hz 0,4 A
Parametry wyjściowe zasilania ładowarki	21 V=2,5 A
Czas ładowania akumulatora 2 Ah	60 minut
Czas ładowania akumulatora 4 Ah	120 minut
Zalecane akumulatory	CD801AA, CD803AA
Ciężar	0,36 kg

Nr modelu CD803AA
Typ akumulatora	Litowo-jonowy
Napięcie 20 V	---
Pojemność 4,0 Ah
Zalecana ładowarka	CD802AA
Cieżar	0,65 kg

Używać wyłącznie następujących akumulatorów z platformy akumulatorów VONROC VPOWER 20 V. Użycie innych akumulatorów może spowodować poważne obrażenia ciała lub uszkodzenie narzędzia.

CD801AA 20 V, 2 Ah Litowo-jonowy CD803AA 20 V, 4 Ah Litowo-jonowy

Następującej ładowarki można używać do ładowania tych akumulatorów. CD802AA Szybka ładowarka

Akumulatory należące do platformy VONROC VPOWER 20 V można stosować we wszystkich narzędziach z platformy VONROC VPOWER 20 V.

Poziom drgań

Poziom emisji drgań podany w niniejszej instrukcji został zmierzony zgodnie ze zharmonizowanym testem podanym w normie EN 62841 i może być stosowany do porównywania narzędzi ze sobą oraz w celu wstępnego oszacowania narażenia na drgania podczas stosowania narzędzia zgodnie z podanym przeznaczeniem.

• Używanie narzędzia do innych zastosowań lub z innymi lub żle konserwowanymi akcesoriami może znaczącą zwiększać poziom ekspozycji.
• Okresy, gdy narzędzie jest wyłączone lub okresy, gdy jest włączone, ale nie pracuje, mogą znacząco zmniejszać poziom ekspozycji.

Chronić się przed wpływem drgań, konserwując odpowiednio narzędzie i akcesoria, utrzymując ciepłotę dłoni oraz odpowiednio organizując pracę.

OPIS

Liczby w tekście odnoszą się do rysunków na stronach 2 - 3.

1. Narzędzie
2. Akumulator
3. Przycisk odblokowania akumulatora
4. Lampka robocza
5. Włącznik
6. Uchwyt kwadratowy 3/8" (9,5 mm)
7. Przełącznik kierunku obrotów
8. Dźwignia blokująca
9. Przycisk diod LED akumulatora
10. Diody LED akumulatora
11. Ładowarka
12. Diody LED ładowarki

3. MONTAŽ

Przed rozpoczęciem jakichkolwiek pracy dotyczących elektronarzędzia, wyjąć akumulator.

Akumulator należy naładować przed pierwszym użyciem.

Wkładanie akumulatora do narzędzia (rys. B)

Dopilnować, aby zewnętrzna powierzchnia akumulatora była czysta i sucha przed podłączeniem do ładowarki lub narzędzia.

1. Włożyć akumulator (2) w podstawę urządzenia, zgodnie z rys. B.
2. Wciskać akumulator dalej, aż zatrzaśnie się w poprawnym położeniu.

Wyjmowanie akumulatora z urządzenia (rys. B)

1. Nacisnąć przycisk odblokowania akumulatora (3).
2. Wyjąć akumulator z urządzenia zgodnie z rys. B.

Sprawdzanie stanu naładowania akumulatora (rys. C)

- Aby sprawdzić stan naładowania akumulatora, wcisnąć przycisk (10) na akumulatorze na chwilę.

• Akumulator ma 3 diody informujące o poziomie naładowania. Im więcej świeci diod, tym wyższy poziom naładowania akumulatora.
• Jeśli diody nie świecą, oznacza to, że akumulator jest rozładowany i wymaga niezwłocznego naładowania.

Ładowanie akumulatora ładowarką (rys. C)

1. Wyjąć akumulator (2) z narzędzia.
2. Ustawić akumulator (2) spodem do góry i wsunąć go na ładowarkę (12) zgodnie z rys. C.
3. Wcisnąć akumulator do oporu do gniazda.
4. Podłączyć ładowarkę do gniazdka i poczekać chwilę. Diody LED na ładowarce (13) zaświecą się, informując o stanie ładowania.

Ładowarka jest wyposażona w 2 diody LED (13), informujące o stanie procesu ładowania:

Stan czerwonej diody LED	Stan zielonej diody LED	Stan ładowarki
Wyłączone Wyłączone Brak zasilania
Wyłączone Włączone		Tryb gotowości:- Nie włóżono akumulatora lub- Włożono akumulator, ale ładowanie zostało zakończone
Włączone Wyłączone		Ładowanie akumulatora w toku

• Całkowite naładowanie akumulatora 2 Ah może trwać do 60 minut.
• Całkowite naładowanie akumulatora 4 Ah może trwać do 120 minut.

Po całkowitym naładowaniu akumulatora wyjąć wtyczkę ładowarki z gniazdka i wyjąć akumulator z ładowarki.

Kiedy urządzenie nie jest używane przez długi okres, najlepiej przechowywać akumulator w stanie naładowanym.

Demontaż i montaż akcesoriów

• Wyłączyć urządzenie.
• Wyjąć nasadkę z uchwytu (6), jeśli występuje.

• Zatrzasnąć nową nasadkę na uchwycie (6).

• Sprawdzić, czy nasadka jest dobrze zamocowana.

• Aby usunąć nasdkę, po prostu ją ściągnąć.

4. OBSŁUGA

Włączanie i wyłączanie narzędzia (rys. A)

Włącznik (5) służy do włączania narzędzia i regulacji prędkości obrotowej.

• Wciśnięcie włącznika (5) włącza narzędzie, a im dalej włącznik jest wciśnięty, tym szybciej obraca się narzędzie.
• Zwolnienie włącznika (5) powoduje zatrzymanie narzędzia.
• W celu uniknięcia przypadkowego naciśnięcia przycisku (5) zastosowana została dźwignia blokująca (9). Jeżeli dźwignia blokująca jest ustawiona w pozycji zablokowania, włączenie za pomocą włącznika nie będzie możliwe. Jeżeli dźwignia blokująca jest ustawiona w pozycji odblokowania, włączenie za pomocą włącznika będzie możliwe.

Odkładać narzędzie, dopiero gdy zatrzyma się całkowicie. Nie kłaść narzędzia w miejscu pokrytym pyłem, ponieważ pył może przedostać się do wnętrza mechani-zmu.

Regulacja kierunku obrotów (rys. A)

• Ustawić przełącznik kierunku (7) w położenie „F”, aby wkręcać wkręty lub dokręcać nakrętki.
• Ustawić przełącznik kierunku (7) w położenie „R”, aby wykręcać wkręty lub odkręcać nakrętki.

Lampa robocza (rys. A)

Maszyna jest wyposażona w lampę roboczą (4) oświetlającą miejsce pracy.

• Lampa włącza się automatycznie, gdy włącznik jest wciśnięty.
• Lampa wyłącza się automatycznie, gdy włącznik jest zwolniony.

5. KONSERWACJA

Przed rozpoczęciem czyszczenia i konserwacji zawsze wyłączać urządzenie i wyjmować z niego akumulator.

Czyścić obudowę urządzenia regularnie miękką ściereczką, najlepiej po każdym użyciu. Dopilnować, aby otwory wentylacyjne były wolne od pyłu, kurzu i zabrudzeń.

Usuwać oporne zabrudzenia miękką ściereczką zwilżoną mydlinami. Nie używać żadnych rozpuszczalników, takich jak benzyna, alkohol, amoniak itp. Takie substancje chemiczne spowodują uszkodzenie części z tworzyw sztucznych.

OCHRONA ŚRODOWISKA

odzone i/lub niepotrzebne urządzenia elektryczne lub elektroniczne podlegają zbiórce w odpowiednich punktach recyklingu.

Tylko kraje WE

Nie wyrzucać elektronarzędzi wraz z odpadami z gospodarstw domowych. Zgodnie z dyrektywą 2012/19/WE dotyczącą zużytych urządzeń elektrycznych i elektronicznych oraz jej wdrożeniem do prawodawstwa krajowego, elektronarzędzia, które już nie nadają się do użytku, podlegają oddzielnej zbiórce oraz utylizacji w sposób przyjazny dla środowiska.

GWARANCJA

Produkty VONROC są wytwarzane zgodnie z najwyższymi standardami jakości i producent udziela gwarancji na wady materiałowe i wady wykonania na okres wymagany prawem, licząc od dnia zakupu. Jeśli wystąpi usterka produktu w tym okresie spowodowana wadą materiałową i/lub wadą wykonania, proszę bezpośrednio skontaktować się ze sprzedawcą VONROC.

Następujące okoliczności powodują unieważnienie gwarancji:

• Przeprowadzono naprawy lub modyfikacje narzędzia w serwisie innym lub autoryzowany lub podjęto ich próbę,
• Normalne zużycie,
• Narzędzie było używane niezgodnie z przeznaczeniem, żle z nim się obchodzono lub było nieprawidłowo konserwowane,
• Użyto części zamiennych innych niż oryginalne.

Niniejsza gwarancja to wyłączna gwarancja producenta i nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje. Nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje o zakresie przekraczającym niniejszą gwarancję, co obejmuje

RO

dorozumiane gwarancje przydatności do sprzedaży i przydatności do określonego celu. W żadnym przypadku firma VONROC nie ponosi odpowiedzialności za straty przypadkowe lub wynikowe. Zadośćuczynienie sprzedawcy jest ograniczone do naprawy lub wymiany niezgodnych urządzeń lub części.

Produkt i instrukcja obsługi podlegają zmianom. Dane techniczne podlegają zmianom bez uprzedzenia.

1. INSTRUCTIUNI DE SIGURANTĂ

(PL) Deklarujemy na własną odpowiedzialność, że ten produkt spełnia wymogi zawarte w następujących normach i przepisach: jest zgodny z Dyrektywą 2011/65/UE Parlamentu Europejskiego i Rady z dnia 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym.
