Marca	Vonroc
Modello	S_RW501DC
Tipo di prodotto	Avvitatore a batteria
Tensione nominale	20 V
Velocità a vuoto	0 - 260 min⁻¹
Coppia max	50 Nm
Mandrino	Quadrato 3/8" (9,5 mm)
Peso (senza batteria)	1,2 kg
Livello di pressione sonora (LpA)	75,2 dB(A) (K=3 dB)
Livello di potenza sonora (LwA)	86,2 dB(A) (K=3 dB)
Vibrazioni	2,069 m/s² (K=1,5 m/s²)
Classe IP	IPX0
Batterie compatibili	CD801AA (20V, 2Ah), CD803AA (20V, 4Ah) – Litio-Ion
Caricabatterie consigliato	CD802AA (220-240V, 50Hz, uscita 21V 2,5A)
Tempo di carica batteria 2Ah	Circa 60 minuti
Tempo di carica batteria 4Ah	Circa 120 minuti
Funzioni principali	Mandrino quadrato, illuminazione di lavoro LED, senso di rotazione reversibile (F/R), velocità variabile con grilletto, leva di bloccaggio
Sicurezza	Doppio isolamento (Classe II), protezione contro i cortocircuiti, arresto automatico
Manutenzione e pulizia	Pulire con un panno morbido leggermente umido (acqua saponata), non utilizzare solventi
Ambiente	Riciclaggio secondo direttiva RAEE – non gettare con i rifiuti domestici
Garanzia	Garanzia legale contro difetti di pezzi e manodopera, esclusioni: usura normale, uso improprio, riparazioni non autorizzate
Uso previsto	Serrare e allentare viti, bulloni, dadi – non utilizzare come trapano

Domande frequenti - S_RW501DC Vonroc

Come caricare la batteria dell'avvitatore S_RW501DC?

Rimuovere la batteria dall'utensile. Inserirla nel caricabatterie CD802AA fino a quando non è ben posizionata. Collegare il caricabatterie a una presa di corrente (220-240V). Gli indicatori del caricabatterie mostrano lo stato: rosso acceso = in carica, verde acceso = carica completata. La carica di una batteria da 2Ah richiede circa 60 minuti, quella di una batteria da 4Ah circa 120 minuti.

Come installare la batteria sull'utensile?

Assicurarsi che l'esterno della batteria sia pulito e asciutto. Inserire la batteria nella base della macchina (Fig. B) spingendola fino a quando non scatta. Per rimuoverla, premere il pulsante di rilascio ed estrarla dall'utensile.

Come regolare il senso di rotazione?

Utilizzare il pulsante di regolazione del senso di rotazione (contrassegno 7) situato sopra il grilletto. Posizionarlo su "F" (avanti) per avvitare viti o dadi, e su "R" (retromarcia) per svitarli. Non forzare il pulsante quando l'utensile è in funzione.

Come utilizzare l'illuminazione di lavoro integrata?

L'illuminazione di lavoro (contrassegno 4) si accende automaticamente quando si preme l'interruttore On/Off. Si spegne automaticamente quando si rilascia l'interruttore. Ciò consente di illuminare l'area di lavoro senza azioni aggiuntive.

Quali batterie sono compatibili con il modello S_RW501DC?

Solo le batterie della piattaforma VONROC VPOWER 20V sono compatibili: i modelli CD801AA (20V, 2Ah) e CD803AA (20V, 4Ah). L'uso di altre batterie può danneggiare l'utensile o causare lesioni.

Quale caricabatterie utilizzare per questo avvitatore?

Il caricabatterie consigliato è il CD802AA (ingresso 220-240V, 50Hz, uscita 21V 2,5A). Consente di caricare le batterie CD801AA e CD803AA. Non utilizzare altri caricabatterie.

Come pulire e mantenere l'avvitatore?

Prima della pulizia, rimuovere la batteria. Pulire l'involucro con un panno morbido leggermente inumidito con acqua saponata. Non utilizzare mai solventi, benzina, alcol o ammoniaca che potrebbero danneggiare le parti in plastica. Mantenere le aperture di ventilazione libere da polvere.

Cosa fare se l'utensile non funziona più?

Verificare innanzitutto che la batteria sia carica e correttamente installata. Se il problema persiste, contattare un riparatore qualificato. Non aprire l'utensile da soli. Per le batterie danneggiate, non ripararle, sostituirle con modelli originali.

Come riciclare l'apparecchio a fine vita?

Non gettare l'utensile o la batteria con i rifiuti domestici. Conformemente alla direttiva RAEE (2012/19/UE), portarli in un punto di raccolta appropriato per il riciclaggio di apparecchi elettrici ed elettronici. Le batterie agli ioni di litio devono essere riciclate separatamente.

Qual è la garanzia dell'avvitatore Vonroc S_RW501DC?

Vonroc garantisce l'utensile contro qualsiasi difetto di pezzi o manodopera per la durata legale dalla data di acquisto. Sono escluse dalla garanzia: l'usura normale, l'uso improprio, le riparazioni effettuate da persone non autorizzate e l'uso di parti non originali. Contattare Vonroc direttamente per qualsiasi reclamo.

MANUALE UTENTE S_RW501DC Vonroc

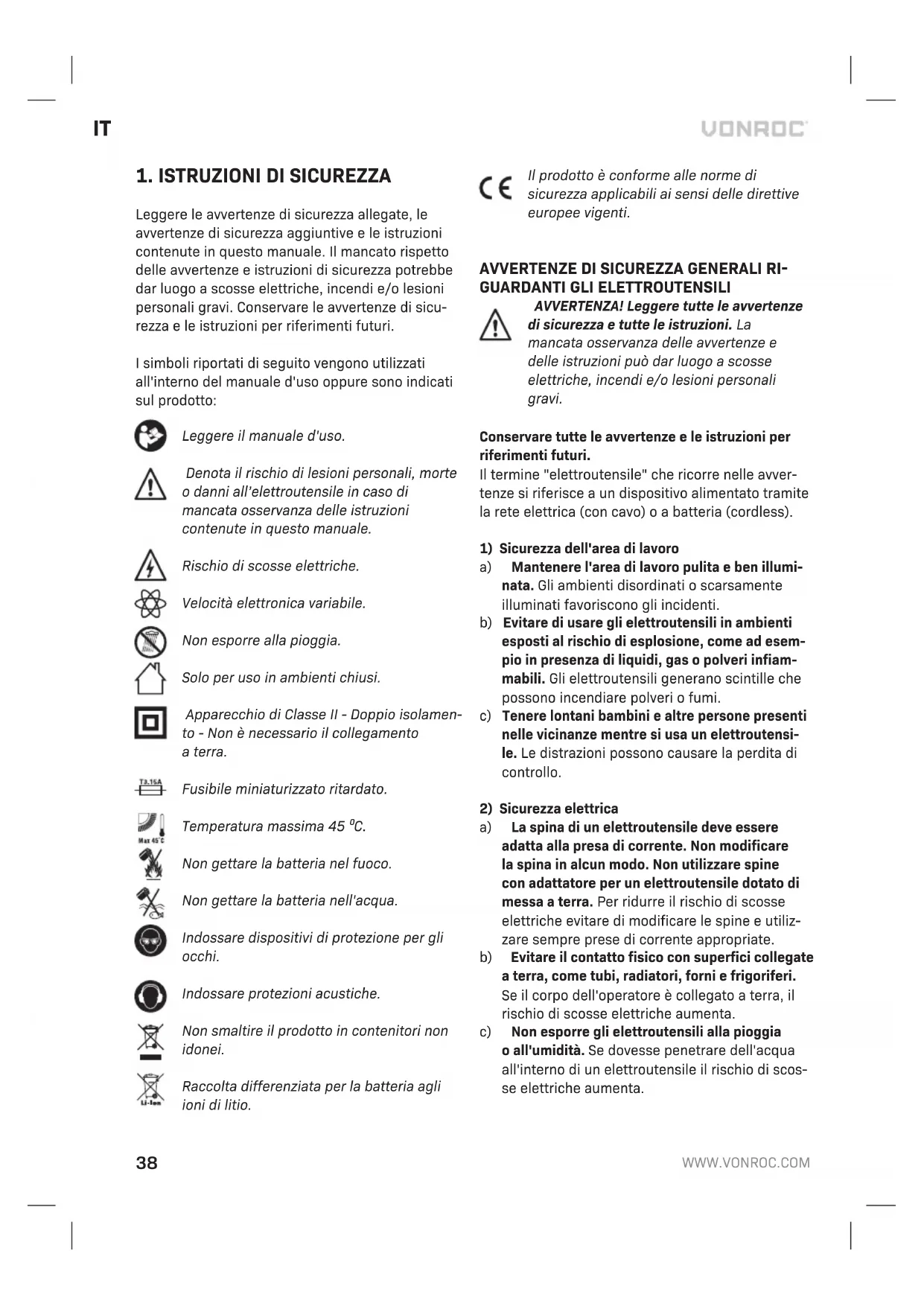

IT Traduzione delle istruzioni originali 38

Leggere le avvertenze di sicurezza allegate, le avvertenze di sicurezza aggiuntive e le istruzioni contenute in questo manuale. Il mancato rispetto delle avvertenze e istruzioni di sicurezza potrebbe dar luogo a scosse elettriche, incendi e/o lesioni personali gravi. Conservare le avvertenze di sicurezza e le istruzioni per riferimenti futuri.

I simboli riportati di seguito vengono utilizzati all'interno del manuale d'uso oppure sono indicati sul prodotto:

Leggere il manuale d'uso.

Denota il rischio di lesioni personali, morte o danni all'elettroutensile in caso di mancata osservanza delle istruzioni contenute in questo manuale.

Rischio di scosse elettriche.

Velocità elettronica variabile.

Non esporre alla pioggia.

Solo per uso in ambienti chiusi.

Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra.

Fusibile miniaturizzato ritardato.

Temperatura massima 45 °C.

Non gettare la batteria nel fuoco.

Non gettare la batteria nell'acqua.

Indossare dispositivi di protezione per gli occhi.

Indossare protezioni acustiche.

Non smaltire il prodotto in contenitori non idonei.

Raccolta differenziata per la batteria agli ioni di litio.

Il prodotto è conforme alle norme di sicurezza applicabili ai sensi delle direttive europee vigenti.

AVVERTENZE DI SICUREZZA GENERALI RIGUARDANTI GLI ELETTROUTENSILI

AVVERTENZA! Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. La mancata osservanza delle avvertenze e delle istruzioni può dar luogo a scosse elettriche, incendi e/o lesioni personali gravi.

Conservare tutte le avvertenze e le istruzioni per riferimenti futuri.

Il termine "elettroutensile" che ricorre nelle avver- tenze si riferisce a un dispositivo alimentato tramite la rete elettrica (con cavo) o a batteria (cordless).

1) Sicurezza dell'area di lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.

b) Evitare di usare gli elettroutensili in ambienti esposti al rischio di esplosione, come ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono incendiare polveri o fumi.

c) Tenere lontani bambini e altre persone presenti nelle vicinanze mentre si usa un elettroutensi-le. Le distrazioni possono causare la perdita di controllo.

2) Sicurezza elettrica

a) La spina di un elettroutensile deve essere adatta alla presa di corrente. Non modificare la spina in alcun modo. Non utilizzare spine con adattatore per un elettroutensile dotato di messa a terra. Per ridurre il rischio di scosse elettriche evitare di modificare le spine e utilizzare sempre prese di corrente appropriate.

b) Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, forni e frigoriferi. Se il corpo dell'operatore è collegato a terra, il rischio di scosse elettriche aumenta.

c) Non esporre gli elettroutensili alla pioggia o all'umidità. Se dovesse penetrare dell'acqua all'interno di un elettroutensile il rischio di scosse elettriche aumenta.

d) Non utilizzare il cavo di alimentazione in modo improprio. Non spostare, tirare o scollegare mai l'elettroutensile dalla presa di corrente tirandolo dal cavo. Tenere il cavo di alimentazione lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo di alimentazione è danneggiato o impigliato il rischio di scosse elettriche aumenta.
e) Quando un elettroutensile viene usato all'aperto, utilizzare unicamente prolunghe omologate per l'impiego all'esterno. L'uso di un cavo idoneo per esterni riduce il rischio di scosse elettriche.
f) Se non è possibile evitare di utilizzare un elettroutensile in una zona umida, collegarsi a una rete elettrica protetta da un interruttore differenziale salvavita (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.
3) Sicurezza personale
a) Quando si utilizza un elettroutensile evitare di distrarsi. È importante concentrarsi su quello che si sta facendo e usare il buon senso. Non utilizzare l'elettroutensile quando si è stanchi o sotto l'effetto di sostanze stupefacenti, alcol o medicinali. Un solo attimo di distrazione durante l'uso di un elettroutensile potrebbe provocare gravi lesioni personali.
b) Indossare dispositivi di protezione individuale. Indossare sempre occhiali di sicurezza. L'impiego di dispositivi di protezione individuale, quali mascherine antipolvere, calzature antinfortunistiche antiscivolo,elmetti di sicurezza o protezioni per l'udito, nelle condizioni opportune, consente di ridurre le lesioni personali.
c) Prevenire l'avvio accidentale. Accertarsi che l'interruttore di accensione/spegnimento sia nella posizione di spegnimento, prima di collegare l'elettroutensile alla rete elettrica e/o alla batteria, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non trasportare un elettroutensile tenendo le dita sull'interruttore di accensione/spegnimento e non collegarlo a una fonte di alimentazione elettrica con l'interruttore in posizione di accensione.
d) Prima di accendere l'elettroutensile rimuovere eventuali chiavi o attrezzi di regolazione. Un attrezzo di regolazione o una chiave inseriti in una parte rotante dell'elettroutensile possono provocare lesioni personali.

e) Non sbilanciarsi. Mantenere sempre un appoggio e un equilibrio adeguati. In tal modo è possibile mantenere un migliore controllo dell'elettroutensile nelle situazioni impreviste.
f) Indossare indumenti adeguati. Non indossare abiti non aderenti o gioielli. Tenere i capelli, gli indumenti e i guanti lontano dalle parti mobili. Abiti non aderenti, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g) Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta delle polveri, assicurarsi che essi siano installati e utilizzati correttamente. L'im-piego di dispositivi di aspirazione delle polveri può ridurre i pericoli legati alle stesse.
h) Non lasciare che la dimestichezza acquisita dall'uso frequente induca l'utilizzatore ad assumere comportamenti imprudenti e a ignorare i principi di sicurezza per l'elettroutensile. Un'azione imprudente potrebbe provocare lesioni personali gravi in una frazione di secondo.
4) Uso e cura dell'elettroutensile
a) Non forzare l'elettroutensile. Utilizzare l'elet-troutensile corretto per il lavoro da svolgere. L'elettroutensile corretto funziona meglio e in modo più sicuro, se utilizzato alla velocità per cui è stato progettato.
b) Non utilizzare l'elettroutensile se il rispettivo interruttore di accensione/spegnimento non funziona. Qualsiasi elettroutensile che non possa essere controllato tramite l'interruttore di accensione/spegnimento è pericoloso e deve essere riparato.
c) Scollegare la spina dalla presa di corrente e/o il pacco batteria dall'elettroutensile prima di effettuare qualsiasi tipo di regolazione, cambiare gli accessori o riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare accidentalmente l'elettroutensile.
d) Quando non vengono usati, gli elettroutensili devono essere custoditi fuori dalla portata dei bambini. Non consentire l'uso dell'elettroutensile a persone inesperte o che non abbiano letto questo manuale di istruzioni. Gli elet-troutensili sono pericolosi in mano a persone inesperte.
e) Sottoporre gli elettroutensili a regolare manutenzione. Verificare che le parti mobili siano correttamente allineate e non inceppate, che non vi siano componenti rotti e che non sus-

sistano altre condizioni che possono compromettere il funzionamento dell'elettroutensile. Se l'elettroutensile è danneggiato farlo riparare prima dell'uso. Molti incidenti sono provocati da elettroutensili non sottoposti a una corretta manutenzione.

f) Mantenere affilati e puliti gli utensili da taglio. La manutenzione corretta degli utensili da taglio con bordi affilati riduce le probabilità di inceppamento e ne facilita il controllo.
g) Utilizzare l'elettroutensile, gli accessori, le punte, ecc. in conformità a queste istruzioni, tenendo conto delle condizioni operative e del lavoro da eseguire. L'utilizzo dell'elettroutensile per impieghi diversi da quelli previsti può provocare situazioni di pericolo.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite e libere da olio e grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in sicurezza l'elettroutensile in situazioni impreviste.

5) Uso e cura dell'utensile a batteria

a) Ricaricare la batteria esclusivamente con il caricabatterie specificato dal produttore. Un caricabatterie adatto a un determinato tipo di pacco batteria può provocare il rischio di incendio se utilizzato con un pacco batteria diverso.
b) Gli elettroutensili devono essere usati esclusivamente con i tipi di batterie specificatamente indicati. L'uso di qualsiasi altro pacco batteria comporta il rischio di lesioni personali e d'incendio.
c) Quando il pacco batteria non viene utilizzato, tenerlo lontano da oggetti metallici, come fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti di metallo, che potrebbero provocare un contatto dei terminali. Se i morsetti della batteria vengono cortocircuitati potrebbero provocare ustioni o un incendio.
d) In condizioni di sovraccarico, potrebbe fuoriuscire del liquido dalla batteria: evitare il contatto. In caso di contatto, sciacquare con abbondante acqua. Se il liquido dovesse venire a contatto con gli occhi, rivolgersi anche a un medico. Il liquido fuoriuscito dalla batteria può causare irritazione o ustioni.
e) Non utilizzare un pacco batterie o l'utensile se danneggiati o manomessi. Pacchi batterie danneggiati o manomessi potrebbero avere comportamenti imprevisti con il rischio di incendiar-

si, esplodere o provocare lesioni a persone.

f) Non esporre un pacco batteria o l'utensile al fuoco o a temperature troppo elevate. L'esposizione alle fiamme o a temperature superiori a 130 °C potrebbe provocare un'esplosione. NOTA: la temperatura di "130 °C" corrisponde a "265 °F".
g) Seguire tutte le istruzioni per la ricarica e non ricaricare il pacco batterie o l'elettroutensile a temperature che non rientrino nell'intervallo specificato nelle istruzioni. Una ricarica effettuata in maniera scorretta o a una temperatura che non rientra nell'intervallo di valori specificato, potrebbe danneggiare la batteria aumentando il rischio d'incendio.

6) Assistenza

a) L'assistenza per l'elettroutensile deve essere prestata da un tecnico qualificato che utilizzi soltanto ricambi originali. In tal modo viene garantita la sua sicurezza.
b) Non tentare di riparare pacchi batterie danneggiati. La riparazione dei pacchi batteria deve essere effettuata esclusivamente dal fabbricante o presso centri di assistenza autorizzati.
c) Se il cavo di alimentazione il caricabatterie è danneggiato, deve essere sostituito dal fabbricante, da un tecnico dell'assistenza incaricato dallo stesso o da altro personale in possesso di una qualifica analoga, al fine di evitare rischi per la sicurezza.

AVVERTENZE DI SICUREZZA AGGIUNTIVE RIGUARDANTI LE CHIAVI A CRICCHETTO A BATTERIA

1. Quando si esegue un'operazione in cui il dispositivo di fissaggio potrebbe venire a contatto con cavi nascosti afferrare l'elettroutensile dalle superfici di presa isolate. Se dispositivi di fissaggio venissero a contatto con un cavo sotto tensione potrebbero trasmettere la corrente anche alle parti metalliche esposte dell'elettroutensile, con il pericolo di provocare la folgorazione dell'operatore.
2. Tenere saldamente l'elettroutensile.
3. Mantenersi sempre con i piedi saldi a terra. Accertarsi che nessuno si trovi sotto di sé quando si utilizza l'elettroutensile in posizioni elevate.

4. Indossare protezioni acustiche.

5. Prima dell'installazione, controllare attentamente che la bussola per avvitatori a impulsi non sia usurata, incrinata o danneggiata.

6. Tenere le mani lontano dalle parti rotanti.
7. Non toccare la testa a cricchetto, la bussola, il bullone, il dado o il pezzo in lavorazione subito dopo l'uso della chiave per un lungo periodo. Potrebbero essere roventi e ustionare la pelle.

AVVERTENZE DI SICUREZZA RIGUARDANTI LA BATTERIA

a) Non aprire la batteria. Pericolo di cortocircuito.
b) Proteggere la batteria dal calore (come ad esempio dalla luce solare intensa), dal fuoco, dall'acqua e dall'umidità. Pericolo di esplosione.
c) In caso di danni e uso improprio della batteria, potrebbero essere emessi dei vapori. Venti-lare l'area e rivolgersi a un medico in caso di malessere. I vapori possono irritare l'apparato respiratorio.
d) Utilizzare la batteria solo in combinazione con il prodotto Vonroc. Questo accorgimento protegge la batteria da un sovraccarico pericoloso.
e) La batteria può essere danneggiata da oggetti appuntiti come chiodi o cacciaviti o da una forza applicata esternamente. Vi è la possibilità che si verifichi un cortocircuito interno e che la batteria bruci, emetta del fumo, esploda o si surriscaldi.

AVVERTENZE DI SICUREZZA PER IL CARICA-BATTERIE

Uso previsto

Ricaricare esclusivamente pacchi batteria di tipo CD801AA e CD803AA con il caricabatterie. Batterie di tipi diversi potrebbero esplodere provocando lesioni personali e danni.

a) L'elettroutensile non deve essere usato da persone di qualsiasi età con capacità fisiche, sensoriali o mentali ridotte o che non abbiano alcuna esperienza o conoscenza del prodotto, a meno che non siano sorvegliate o siano state istruite sul suo utilizzo.
b) Accertarsi che i bambini non giochi con l'elettroutensile.
c) Non ricaricare batterie non ricaricabili!
d) Durante la ricarica porre le batterie in un luogo ben ventilato!

Sicurezza elettrica

Verificare sempre che la tensione di alimentazione corrisponda alla tensione sulla targhetta dei valori nominali.

• Non usare l'elettroutensile se il cavo di alimentazione o la spina sono danneggiati.
• Utilizzare solo cavi di prolunga adatti per la potenza nominale dell'elettroutensile, che abbiano uno spessore minimo di 1,5 mm ^2 . Se si utilizza un cavo di prolunga con avvolgicavo, srotolare sempre il cavo completamente.

2. INFORMAZIONI RIGUARDANTI IL PRODOTTO

Uso previsto

Questo prodotto è destinato all'inserimento e allentamento di viti e bulloni, oltre che al serraggio e allentamento di dadi, nel rispetto dei dati tecnici. Le applicazioni principali sono il settore automobilistico, la realizzazione di strutture metalliche e i lavori di copertura. Questo apparecchio non è destinato all'esecuzione di fori.

DATI TECNICI

Questo manuale d'uso è stato predisposto per diversi set / codici articolo. Verificare il codice articolo corrispondente nella tabella di sottostante per la composizione e i contenuti corretti per il proprio set.

Codice modello	Batterie incluse	Caricabatterie inclusi
RW501DC	-	-
S_RW501DC	CD801AA CD802AA
S2_RW501DC	2 x CD801AA CD802AA
S3_RW501DC	CD803AA CD802AA

Dati tecnici
Tensione nominale 20 V	---
Velocità a vuoto 0-260/min
Mandrino 3/8" attacco quadro
Coppia max. 50 Nm
Peso 1,2 kg
Classe di protezione IP IPXO
Livello pressione sonora L_PA	75,2 dB(A) K = 3 dB(A)
Livello potenza sonora L_WA	86,2 dB (A) K= 3 dB (A)
Vibrazione 2,069 m/s ^2 Incertezza	K=1,5 m/s ^2

Codice modello CD801AA
Tipo di batteria loni di litio
Tensione 20 V	---
Capacità 2.0 Ah
Caricabatterie consigliato CD802AA
Peso 0,3 kg

Codice modello CD802AA
Ingresso del caricabatteria 220-240V, 50Hz 0.4A
Uscita del caricabatteria	21V —— 2.5A
Tempo di ricarica batteria 2Ah	60 minuti
Tempo di ricarica batteria 4Ah	120 minuti
Batterie consigliate	CD801AA, CD803AA
Peso	0,36 kg

Codice modello CD803AA
Tipo di batteria	loni di litio
Tensione 20 V	——
Capacità 4.0 Ah
Caricabatterie consigliato CD802AA
Peso	0,65 kg

Utilizzare esclusivamente le batterie seguenti della piattaforma di batterie da 20 V VONROC VPOWER.

L'uso di batterie diverse potrebbe causare gravi lesioni personali o danni all'elettroutensile.

Batteria agli ioni di litio da 20 V, 2 Ah, CD801AA

Batteria agli ioni di litio da 20 V, 4 Ah, CD803AA

Il caricabatterie seguente può essere usato per caricare queste batterie.

Caricabatterie rapido CD802AA

V VONROC VPOWER sono intercambiabili con tutti gli elettroutensili a batterie della piattaforma da 20 V VONROC VPOWER.

Livello di emissione di vibrazioni

Il livello di emissione di vibrazioni indicato in questo manuale d'uso è stato misurato in base al test standardizzato previsto dalla normativa EN 62841; può essere utilizzato per confrontare vari apparecchi fra loro e come valutazione preliminare dell'esposizione alle vibrazioni quando si utilizza l'elettroutensile per le applicazioni menzionate.

• L'uso dell'elettroutensile per applicazioni o con accessori diversi o in condizioni di scarsa manutenzione potrebbe aumentare notevolmente il livello di esposizione alle vibrazioni.
• I momenti in cui l'elettroutensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione.

Proteggersi contro gli effetti delle vibrazioni sottoponendo l'utensile e i relativi accessori a regolare manutenzione, cercare di mantenere calde le mani e organizzare opportunamente i turni di lavoro.

DESCRIZIONE

I numeri che compaiono nel testo si riferiscono alle figure riportate alle pagine 2-3.

1. Corpo macchina
2. Batteria
3. Pulsante di sblocco batteria
4. Luce di lavoro
5. Grilletto di azionamento/spegnimento
6. Mandrino da 3/8" (9,5 mm) con attacco quadro
7. Selettore di direzione
8. Levetta di blocco
9. Pulsante per spie a LED batteria
10. Spie a LED batteria
11. Caricabatterie
12. Spie a LED caricabatterie

3. ASSEMBLAGGIO

Prima di compiere qualsiasi intervento sull'elettroutensile, rimuovere la batteria.

Prima del primo utilizzo, la batteria deve essere caricata.

Inserimento della batteria nell'elettroutensile (Fig. B)

Assicurarsi che la batteria sia pulita esternamente prima di collegarla al caricabatterie o all'elettroutensile.

1. Inserire la batteria (2) nella base dell'elettroutensile, come illustrato nella Fig. B.
2. Spingere avanti la batteria finché non scatterà in posizione.

Rimozione della batteria dall'elettroutensile (Fig. B)

1. Premere il pulsante di sblocco batteria (3).
2. Estrarre la batteria dalla macchina, come illustrato nella Fig. B.

Verifica dello stato di carica della batteria (Fig. C)

• Per verificare lo stato di carica della batteria, premere brevemente il pulsante (10) sulla batteria.
• La batteria presenta 3 spie che indicano il livello di carica: più spie sono accese più la batteria è carica.
• Se le spie non sono illuminate significa che la batteria è completamente scarica e deve essere ricaricata immediatamente.

Ricarica della batteria con il caricabatterie (Fig. C)

1. Rimuovere la batteria (2) dall'elettroutensile.
2. Capovolgere la batteria (2) e inserirla nel caricabatterie (12), come illustrato nella Fig. C.
3. Spingere la batteria finché si incastrerà nell'apposito alloggiamento.
4. Collegare la spina del caricabatterie a una presa elettrica e attendere un momento. Gli indicatore a LED sul caricabatterie (13) si illuminano e mostrano lo stato di carica della batteria.

Sul caricabatterie sono presenti 2 indicatori a LED (13) che mostrano lo stato del processo di carica:

Stato LED rosso Stato LED verde	Stato caricabatterie
Spento Spento Corrente assente
Spento Acceso fisso	Modalità standby:- nessuna batteria inserita oppure- batteria inserita ma ricarica terminata
Acceso fisso Spento In carica

• Per ricaricare completamente la batteria da 2 Ah possono essere necessari fino a 60 minuti.
• Per ricaricare completamente la batteria da 4 Ah possono essere necessari fino a 120 minuti.

Una volta ricaricata la batteria, rimuovere la spina del caricabatterie dalla presa di corrente e rimuovere la batteria dal caricabatterie.

Se si prevede che l'elettroutensile non verrà usato per molto tempo si consiglia di conservare le batterie cariche.

Installazione e rimozione degli accessori

• Spegnere l'elettroutensile.
• Rimuovere la bussola dal mandrino (6), se presente.
• Installare a scatto la nuova bussola sul mandrino (6).
• Controllare che la bussola sia montata correttamente.
• Per rimuovere la bussola è sufficiente estrarla dal mandrino.

4. FUNZIONAMENTO

Accensione e spegnimento dell'elettroutensile (Fig. A)

L'interruttore di accensione/spegnimento (5) serve per mettere in funzione l'elettroutensile e regolare la velocità di rotazione.

- Premendo l'interruttore di accensione/spegnimento (5) l'elettroutensile si avvia. L'intensità di pressione dell'interruttore determina la velocità di rotazione dell'avvitatore.

• Rilasciando l'interruttore di accensione/spegnimento (5) l'elettroutensile si arresta.
• Per evitare di premere accidentalmente il grilletto (5) la chiave è provvista di una levetta di blocco (9). Quando la levetta è in posizione di blocco, il grilletto non può essere azionato, mentre quando la levetta è in posizione di sblocco, è possibile azionare il grilletto.

Appoggiare l'elettroutensile solamente quando si è arrestato completamente. Non collocarlo su una superficie impolverata in quanto le particelle di polvere potrebbero entrare nel meccanismo.

Regolazione del senso di rotazione (Fig. A)

• Posizionare il selettore del senso di rotazione (7) su "F" per installare viti o dadi.
• Posizionare il selettore di direzione (7) su "R" per rimuovere viti o dadi.

Luce di lavoro (Fig. A)

L'elettroutensile è dotato di una lampada (4) per illuminare l'area di lavoro che:

• si accende automaticamente quando viene pre-muto il grilletto di azionamento/spegnimento;
• si spegne automaticamente quando viene pre-muto il grilletto di azionamento/spegnimento.

5. MANUTENZIONE

Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione, spegnere sempre l'elettroutensile e rimuovere la batteria.

Pulire regolarmente il corpo dell'elettroutensile con un panno morbido, preferibilmente dopo ogni utilizzo. Assicurarsi che le prese d'aria siano libere da polvere e sporcizia.

Rimuovere lo sporco particolarmente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzare solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di questo tipo danneggiano i componenti sintetici.

PROTEZIONE DELL'AMBIENTE

parecchiature elettriche o elettroniche difettose e/o scartate devono essere conferite presso gli opportuni siti di riciclaggio.

Solo per i Paesi CE

Non smaltire gli apparecchi elettrici insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/EC sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

GARANZIA

I prodotti VONROC sono sviluppati secondo gli standard di qualità più elevati e sono garantiti esenti da difetti sia per quanto riguarda i materiali che la lavorazione, per il periodo stabilito per legge a decorrere dalla data di acquisto iniziale. Se durante questo periodo il prodotto dovesse presentare dei difetti di materiali e/o di lavorazione, contattare direttamente VONROC.

Le seguenti circostanze sono escluse da questa garanzia:

• esecuzione o tentativo di esecuzione di riparazioni o modifiche all'elettroutensile da parte di personale di centri di assistenza non autorizzati;
• usura normale;
• maltrattamento, uso improprio o manutenzione inadeguata dell'apparecchio;
• impiego di ricambi non originali.

La presente costituisce l'unica garanzia espressa o implicita fornita dall'azienda. Non sono concesse altre garanzie, espresse o implicite, oltre a quelle descritte in questo manuale, ivi comprese le garanzie implicite di commerciabilità e di idoneità a uno scopo particolare. In nessun caso VONROC sarà ritenuta responsabile di alcun danno incidentale o consequenziale. I rimedi offerti dai rivenditori si limiteranno alla riparazione o alla sostituzione delle unità o dei componenti non conformi.

Il prodotto e il manuale d'uso sono soggetti a modifiche. I dati tecnici possono essere modificati senza ulteriore notifica.

1. SÄKERHETSANVISNINGAR
