BRUGSANVISNING S_RW501DC Vonroc

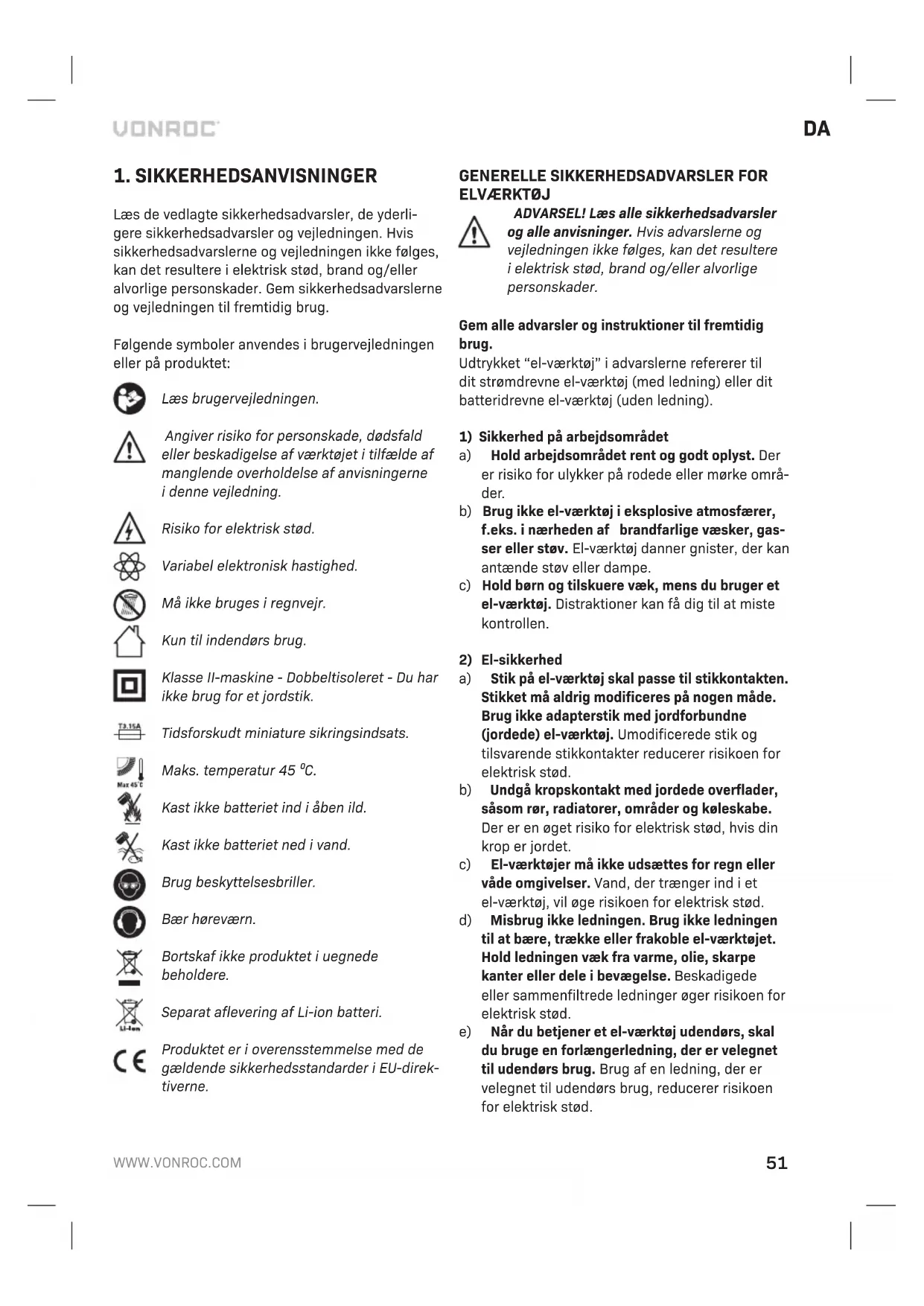

Oversættelse af den originale brugsanvisning 51

Læs de vedlagte sikkerhedsadvarsler, de yderli- gere sikkerhedsadvarsler og vejledningen. Hvis sikkerhedsadvarslerne og vejledningen ikke følges, kan det resultere ielektrisk stød, brand og/eller alvorlige personskader. Gem sikkerhedsadvarslerne og vejledningen til fremtidig brug. Følgende symboler anvendes ibrugervejledningen eller på produktet: Læs brugervejledningen. Angiver risiko for personskade, dødsfald eller beskadigelse af værktøjet itilfælde af manglende overholdelse af anvisningerne idenne vejledning. Risiko for elektrisk stød. Variabel elektronisk hastighed. Må ikke bruges iregnvejr. Kun til indendørs brug. Klasse II-maskine - Dobbeltisoleret - Du har ikke brug for et jordstik. Tidsforskudt miniature sikringsindsats. Maks. temperatur 45 ⁰C. Kast ikke batteriet ind iåben ild. Kast ikke batteriet ned ivand. Brug beskyttelsesbriller. Bær høreværn. Bortskaf ikke produktet iuegnede beholdere. Separat aflevering af Li-ion batteri. Produktet er ioverensstemmelse med de gældende sikkerhedsstandarder iEU-direk- tiverne.

ADVARSEL! Læs alle sikkerhedsadvarsler og alle anvisninger. Hvis advarslerne og vejledningen ikke følges, kan det resultere ielektrisk stød, brand og/eller alvorlige personskader. Gem alle advarsler og instruktioner til fremtidig brug. Udtrykket “el-værktøj” iadvarslerne refererer til dit strømdrevne el-værktøj (med ledning) eller dit batteridrevne el-værktøj (uden ledning).

1) Sikkerhed på arbejdsområdet

a) Hold arbejdsområdet rent og godt oplyst. Der er risiko for ulykker på rodede eller mørke områ- der. b) Brug ikke el-værktøj ieksplosive atmosfærer, f.eks. inærheden af brandfarlige væsker, gas- ser eller støv. El-værktøj danner gnister, der kan antænde støv eller dampe. c) Hold børn og tilskuere væk, mens du bruger et el-værktøj. Distraktioner kan få dig til at miste kontrollen.

a) Stik på el-værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Brug ikke adapterstik med jordforbundne (jordede) el-værktøj. Umodificerede stik og tilsvarende stikkontakter reducerer risikoen for elektrisk stød. b) Undgå kropskontakt med jordede overflader, såsom rør, radiatorer, områder og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordet. c) El-værktøjer må ikke udsættes for regn eller våde omgivelser. Vand, der trænger ind iet el-værktøj, vil øge risikoen for elektrisk stød. d) Misbrug ikke ledningen. Brug ikke ledningen til at bære, trække eller frakoble el-værktøjet. Hold ledningen væk fra varme, olie, skarpe kanter eller dele ibevægelse. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød. e) Når du betjener et el-værktøj udendørs, skal du bruge en forlængerledning, der er velegnet til udendørs brug. Brug af en ledning, der er velegnet til udendørs brug, reducerer risikoen for elektrisk stød.52

f) Hvis det ikke kan undgås at bruge et maskin- værktøj iet fugtigt miljø, bør du anvende en forsyning, der er beskyttet af en fejlstrøms- afbryder (RCD). Brugen af en RCD reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

Vær opmærksom, se hvad du laver, og brug din sunde fornuft, når du bruger et el-værktøj. Brug ikke et el-værktøj, når du er træt eller påvirket af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed under brug af el-værktøj kan resultere ialvorlig personskade. b) Brug personligt sikkerhedsudstyr. Bær altid øjenværn. Beskyttelsesudstyr såsom støv- maske, skridsikre sikkerhedssko, hjelm eller høreværn, der bruges til passende forhold, reducerer personskader.

Undgå utilsigtet start. Sørg for, at kontakten er slukket, før du tilslutter strømkilden og/eller batteripakken, tager maskinen op eller bærer værktøjet. Hvis el-værktøj bæres med fingeren på kontakten, eller når el-værktøj strømføres med tændt kontakt, kan der nemt ske ulykker. d) Fjern en eventuel justeringsnøgle eller skru- enøgle, inden du tænder for el-værktøjet. En skruenøgle eller en justeringsnøgle, der er fastgjort til en roterende del af el-værktøjet, kan resultere ipersonskade. e) Ræk dig ikke for langt. Hold altid et korrekt fodfæste og balancen. Dette giver bedre kontrol over el-værktøjet iuventede situationer. f) Klæd dig korrekt. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løst tøj, smykker eller langt hår kan sætte sig fast ibevægelige dele. g) Hvis der leveres enheder til tilslutning af støvudsugnings- og opsamlingsfaciliteter, skal du sikre, at disse er tilsluttet og bliver brugt korrekt. Brug af støvopsamling kan reducere støvrelaterede farer.

Lad ikke kendskab opnået gennem hyppig brug af værktøj lade dig blive tilbagelænet og ignorere værktøjssikkerhedsprincipper. En skødesløs handling kan forårsage alvorlig personskade inden for en brøkdel af et sekund.

4) Brug og pleje af el-værktøj

a) Tving ikke el-værktøjet. Brug det korrekte el-værktøj til din opgave. Det korrekte el-værk- tøj vil gøre et bedre stykke arbejde og vil være mere sikkert ved den hastighed, det var bereg- net til. b) Brug ikke el-værktøjet, hvis kontakten ikke tænder og slukker. Ethvert el-værktøj, der ikke kan styres med kontakten, er farligt og skal repareres.

Tag stikket ud af strømkilden og/ eller fjern batteripakken fra el-værktøjet, før du foretager justeringer, skifter tilbehør eller opbevarer el-værktøj. Disse forebyggende sikkerhedsfor- anstaltninger reducerer risikoen for at tænde el-værktøjet ved et uheld. d) Opbevar inaktivt el-værktøj uden for børns rækkevidde, og lad ikke personer, der ikke har kendskab til el-værktøjet eller disse instrukti- oner, betjene værktøjet. El-værktøjer er farlige ihænderne på utrænede brugere. e) Vedligehold el-værktøjer. Se efter forkert juste- ring eller binding af bevægelige dele, ødelagte dele og enhver anden tilstand, der kan påvirke el-værktøjets drift. Hvis det er beskadiget, bør du få el-værktøjet repareret før brug. Man- ge ulykker forårsages af dårligt vedligeholdt el-værktøj. f) Hold skæreværktøj skarpt og rent. Korrekt vedligeholdte skæreværktøjer med skarpe skæ- rekanter har mindre tilbøjelighed til at binde og er lettere at styre. g) Brug el-værktøj, tilbehør og værktøjsbor osv. ioverensstemmelse med disse instruktioner under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres. Brug af el-værktøjet til andet arbejde end det tilsigtede kan resultere ien farlig situation. h) Hold håndtag og gribeflader tørre, rene og fri fra olie og fedtstof. Glatte håndtag og gribefla- der giver ikke mulighed for sikker håndtering og kontrol af værktøjet iuventede situationer.

5) Brug og pleje af værktøjsbatteri

a) Brug kun den oplader, der er specificeret af producenten, til opladning. En oplader, der er egnet til én type batteripakke, kan forårsage ri- siko for brand, når den anvendes med en anden batteripakke. b) Brug kun el-værktøj med specifikt udformede batteripakker. Brug af andre batteripakker kan resultere irisiko for personskader og brand.

Når batteripakken ikke er ibrug, skal den holdes væk fra andre metalgenstande, som f.eks. papirclips, mønter, nøgler, søm, skruer ellerDA

andre små metalgenstande, der kan skabe en forbindelse fra den ene terminal til den anden. Hvis batteriterminalerne kortsluttes, kan det forårsage forbrændinger eller en brand.

Ved forkert anvendelse kan der slippe væske

af batteriet; undgå kontakt. Skyl med vand, hvis der skulle opstå kontakt ved et uheld. Søg derudover lægehjælp, hvis der kommer væske ind iøjnene. Væske fra batteriet kan forårsage irritation eller forbrændinger. e) Brug ikke en batteripakke eller et værktøj, der er beskadiget eller modificeret. Beskadi- gede eller modificerede batterier kan udvise uforudsigelig adfærd, hvilket resulterer ibrand, eksplosion eller risiko for personskade.

Undlad at udsætte en batteripakke eller et værktøj for åben ild eller for høj temperatur. Ud- sættelse for åben ild eller temperatur over 130 °C kan forårsage eksplosion. BEMÆRK Tempe- raturen „130 °C“ kan erstattes af temperaturen „265 °F“.

Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for tempe- raturintervallet specificeret iinstruktionerne. Forkert opladning eller opladning ved tempe- raturer uden for det specificerede interval kan beskadige batteriet og øge risikoen for brand.

a) Lad dit el-værktøj blive serviceret af en kva- lificeret reparatør, der kun bruger identiske reservedele. Dette sikrer, at maskinværktøjet fortsat er sikkert at bruge.

Foretag aldrig service på beskadigede batteri- pakker. Service af batteripakker bør kun udføres af producenten eller autoriserede serviceudby- dere.

Hvis opladerens forsyningsledning er beskadi- get, skal den udskiftes af producenten, dens serviceagent eller lignende kvalificerede perso- ner for at undgå farer.

1. Hold kun elværktøjet ide isolerede gribeflader,

når du udfører en handling, hvor fastgørelse- selementet kan komme ikontakt med skjulte ledninger. Fastgørelseselementer, der kommer ikontakt med en strømførende ledning, kan gøre udsatte metaldele af elværktøjet strøm- førende og kan give operatøren et elektrisk stød.

2. Hold godt fast iværktøjet.

3. Sørg altid for at have et sikkert fodfæste. Sørg

for, at der ikke er nogen nedenunder, når du bruger værktøjet på høje steder.

5. Se slagtoppen omhyggeligt efter for slitage,

revner eller skader før installation.

6. Hold hænderne væk fra roterende dele.

7. Rør ikke ved skraldehovedet, slagtoppen, bol-

ten, møtrikken eller arbejdsemnet umiddelbart efter langvarigt arbejde. De kan være ekstremt varme og kan give dig forbrændinger ihuden.

SIKKERHEDSADVARSLER FOR BATTERI

a) Åbn ikke batteriet. Fare for kortslutning. b) Beskyt batteriet mod varme, f.eks. mod kon- tinuerligt intenst sollys, brand, vand og fugt. Fare for eksplosion. c) Itilfælde af skade og forkert brug af batteriet, kan der blive udsendt dampe. Udluft området, og søg lægehjælp itilfælde af klager. Dampene kan irritere åndedrætssystemet. d) Brug kun batteriet sammen med dit Vonroc- produkt. Denne foranstaltning alene beskytter batteriet mod farlig overbelastning. e) Batteriet kan blive beskadiget af spidse gen- stande såsom søm eller skruetrækkere eller af eksternt påført kraft. Der kan opstå en intern kortslutning, og batteriet kan brænde, ryge, eksplodere eller bliver overophedet.

SIKKERHEDSADVARSLER FOR OPLADER

Tilsigtet brug Oplad kun genopladelige batteripakker af type CD801AA og CD803AA med opladeren. Andre typer batterier kan sprænge og dermed forårsage personskader og beskadigelser. a) Dette apparat er ikke beregnet til at blive anvendt af personer (herunder børn) med re- ducerede fysiske, sansemæssige eller mentale evner samt med manglende erfaring eller vi- den, med mindre de er under opsyn eller bliver instrueret. b) Børn skal være under opsyn, så de ikke leger med apparatet. c) Oplad ikke batterier, der ikke er genopladelige! d) Under opladningen skal batterierne befinde sig iet område med god udluftning!54

El-sikkerhed Kontroller altid, at strømforsyningens spænding stemmer overens med spændin- gen på ydelsesskiltet.

• Brug ikke maskinen, hvis netledningen eller netstikket er beskadiget.

Brug kun forlængerledninger, der er velegnede til maskinens effekt med en minimumstykkelse på 1,5 mm

Hvis du bruger en forlængerkabel- rulle, skal du altid rulle kablet helt ud.

2. MASKINOPLYSNINGER

Tilsigtet brug Maskinen er beregnet til at skrue skruer og bolte iog løsne dem samt til at stramme og løsne møtrikker under overholdelse af de tekniske data. Hovedformålsmiljøet er ibilindustrien, til metal- konstruktion eller tagarbejde. Enheden er ikke beregnet til boring. TEKNISKE SPECIFIKATIONER Denne vejledning er udarbejdet til forskellige sæt/varenumre. Kontroller det tilsvarende varenummer inedenstående tabel med specifikationer for den korrekte sammensætning og indholdet af dit sæt. Model nr. Batterier medfølger Opladere medfølger RW501DC

S_ RW501DC CD801AA CD802AA S2_ RW501DC 2 x CD801AA CD802AA S3_ RW501DC CD803AA CD802AA Maskinoplysninger Nominel spænding 20 VHastighed uden belastning 0-260/minSpændepatron 3/8” firkantet patronMaks. moment 50 NmVægt 1,2kgIP-klasse IPX0Lydtrykniveau L 75,2 dB(A) K=3 dB(A)Lydtrykeffekt L 86,2 dB(A), K=3 dB(A)Vibration 2,069 m/s² K=1,5 m/s² Model nr. CD801AA Batteritype Lithium-IonSpænding 20 VKapacitet 2,0 AhAnbefalet oplader CD802AAVægt 0,3kg Model nr. CD802AA Opladerinput 220-240 V, 50 Hz 0,4 AOpladeroutput 21 V 2,5 AOpladningstid 2 Ah batteri 60 minutterOpladningstid 4 Ah batteri 120 minutterAnbefalede batterier CD801AA, CD803AAVægt 0,36kg Model nr. CD803AA Batteritype Lithium-IonSpænding 20 V Kapacitet 4,0 AhAnbefalet oplader CD802AAVægt 0,65kg Brug kun de følgende batterier af VONROC VPOWER 20V-batteriplatformen. Brug af andre batterier kan forårsage personskade eller beskadigelse af værktøjet. CD801AA 20 V, 2 Ah Lithium-Ion CD803AA 20 V, 4 Ah Lithium-Ion Den følgende oplader kan bruges til at oplade disse batterier. CD802AA Hurtig oplader Batterierne af VONROC VPOWER 20V-batteriplatfor- men kan udskiftes med alle værktøjer af VONROC VPOWER 20V-batteriplatformen. Vibrationsniveau Det udsendte vibrationsniveau, der er angivet idenne brugsvejledning, er blevet målt ioverens- stemmelse med en standardiseret test ihenhold til EN 62841. Den kan bruges til at sammenligne et værktøj med et andet og som en indledende vur- dering af eksponering for vibration, når værktøjet bruges til de nævnte anvendelser.DA

• Når værktøjet bruges til forskellige anvendelser, eller med forskelligt eller dårligt vedligeholdt tilbehør, kan eksponeringsniveauet øges bety- deligt.

• De gange, hvor værktøjet er slukket, eller når det er tændt, men ikke bruges til opgaven på det pågældende tidspunkt, kan det reducere eksponeringsniveauet betydeligt. Beskyt dig mod vibrationseffekterne ved at vedlige- holde værktøjet og dets tilbehør, holde dine hænder varme og organisere dine arbejdsmønstre. BESKRIVELSE Tallene iteksten henviser til diagrammerne på side 2-3.

3. Knap til oplåsning af batteri

5. Tænd/sluk-kontakt

Tag batteriet ud, inden der udføres arbejde på el-værktøjet. Batteriet skal oplades inden første brug. Sådan sættes batteriet ind imaskinen (fig. B) Sørg for, at batteriets yderside er ren og tør, inden du forbinder det til opladeren eller maskinen.

2. Skub batteriet længere frem, indtil det klikker

på plads. Sådan tages batteriet ud af maskinen (fig. B)

1. Tryk på knappen til oplåsning af batteri (3).

2. Træk batteriet ud af maskinen, som vist på fig. B.

• Batteriet har 3 lamper, der angiver opladning- sniveauet. Jo flere lamper, der lyser, des mere opladning er der tilbage ibatteriet.

• Når lamperne ikke lyser, betyder det, at batte- riet er tomt og skal oplades med det samme. Opladning af batteriet med opladeren (fig. C)

3. Skub batteriet, indtil det er helt inde iåbningen.

4. Sæt opladerstikket ien stikkontakt, og vent et

øjeblik. LED-indikatorerne på opladeren (13) lyser og viser opladerens status. Opladeren har 2 LED-indikatorer (13), som indike- rer opladningsprocessens status: Rød LED-status Grøn LED-status OpladerstatusSlukket Slukket Ingen strømSlukket TændtStandby-tilstand:- Intet batteri isat, eller- Batteri isat, men opladning er afsluttetTændt SlukketBatteriopladning igang

• Det kan tage op til 60 minutter at lade 2 Ah batteriet helt op.

• Det kan tage op til 120 minutter at lade 4 Ah batteriet helt op. Når batteriet er ladet helt op, skal du tage opla- derens stik ud af kontakten og fjerne batteriet fra opladeren. Når maskinen ikke bruges gennem en længere periode, er det bedst at opbevare batteriet iopladet tilstand.56

• For at fjerne toppen skal du bare trække den af.

Tænd og sluk maskinen (fig. A) Tænd/sluk-kontakten (5) bruges til at aktivere mas- kinen og justere rotationshastigheden.

• Når du trykker på tænd/sluk-kontakten (5), aktiveres maskinen. Jo længere kontakten skubbes, des hurtigere drejer boret rundt.

• Når tænd/sluk-kontakten (5) slippes, standser maskinen.

• For at forhindre, at der ved et uheld trykkes på kontakten (5), er der et låsegreb (9). Når låsegrebet er iden låste position, kan kontakten ikke aktiveres. Når låsegrebet er iden ulåste position, kan kontaktgrebet aktiveres. Læg først maskinen fra dig, når den er standset helt. Læg den ikke på en støvet overflade, da der kan komme støvpartikler ind imekanismen. Sådan justeres rotationsretningen (fig. A)

• Stil retningskontakten (7) ipositionen 'F' for at skrue skruer eller møtrikker i.

• Stil retningskontakten (7) ipositionen 'R' for at fjerne skruer eller møtrikker. Arbejdslys (fig. A) Maskinen er udstyret med arbejdslys (4), så arbe- jdsområdet bliver oplyst.

• Det slås automatisk til, når der trykkes på tænd/ sluk-kontakten.

• Det slås automatisk fra, når tænd/sluk-kontak- ten slippes igen.

Før rengøring og vedligeholdelse skal du altid slukke for maskinen og fjerne batteripakken fra maskinen. Rengør maskinbeklædningerne regelmæssigt med en blød klud, helst efter hver anvendelse. Sørg for, at der ikke er støv eller snavs iventilationsåbninger- ne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet isæbevand. Brug ikke op- løsningsmidler, som f.eks. benzin, sprit, ammoniak osv. Kemikalier som disse beskadiger de syntetiske komponenter. MILJØ Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afleveres på en passende genbrugsstation. Kun for lande iEU Maskinværktøj må ikke bortskaffes sammen med husholdningsaffald. Ifølge EC-direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og dets gennemførelse iden nationale lovgivning skal ma- skinværktøjer, der ikke længere anvendes, afleveres separat og bortskaffes på en miljøvenlig måde. GARANTI VONROC-produkter er udviklet til de højeste kva- litetsstandarder og er garanteret fri for defekter ibåde materialer og udførelse iden periode, der er retsligt angivet fra datoen for det originale køb. Hvis produktet skulle udvikle fejl idenne periode på grund af defekt materiale og/eller udførelse, bedes du kontakte VONROC direkte. Følgende omstændigheder er udelukket fra denne garanti:

• Uautoriserede servicecentre har foretaget eller gjort forsøg på at foretage reparationer og/eller ændringer på maskinen;

• Værktøjet er blevet misbrugt, brugt forkert eller ikke passende vedligeholdt;

• Der er anvendt ikke-originale reservedele. Dette udgør den eneste garanti, virksomheden har givet, enten udtrykt eller underforstået. Der er ingen andre garantier, udtrykt eller underforstået, som strækker sig ud over denne, herunder de un- derforståede garantier for salgbarhed og egnethed til et bestemt formål. Under ingen omstændigheder skal VONROC holdes ansvarlig for tilfældige skaderPL

eller følgeskader. Forhandlerens retsmidler skal være begrænset til reparation eller udskiftning af enheder eller dele, der ikke overholder kravene. Produktet og brugervejledningen er genstand for ændringer. Specifikationer kan ændres uden yderligere varsel.
