BRUGSANVISNING S_IW502DC Vonroc

Oversættelse af den originale brugsanvisning 54

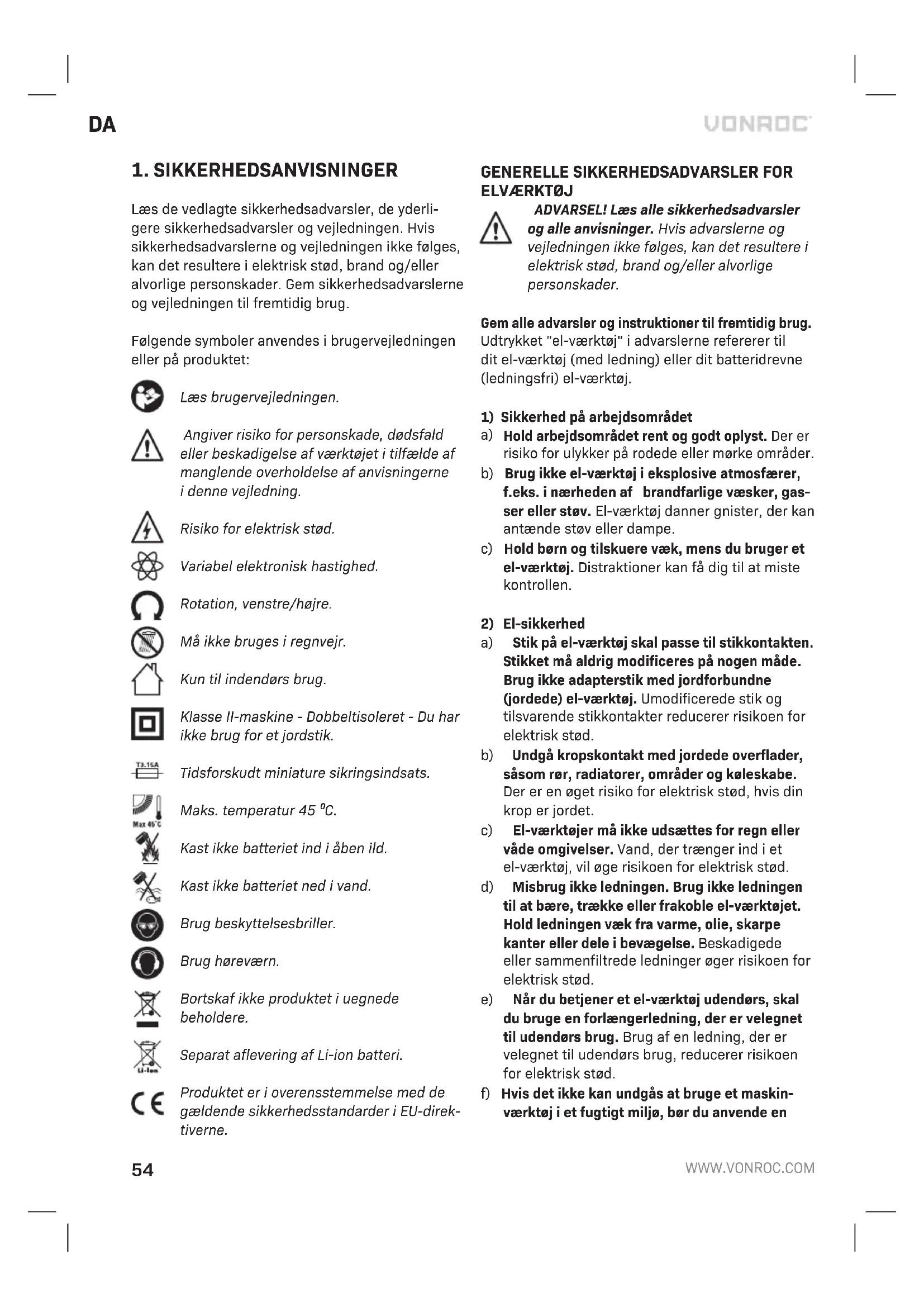

Læs de vedlagte sikkerhedsadvarsler, de yderli- gere sikkerhedsadvarsler og vejledningen. Hvis sikkerhedsadvarslerne og vejledningen ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige personskader. Gem sikkerhedsadvarslerne og vejledningen til fremtidig brug. Følgende symboler anvendes i brugervejledningen eller på produktet: Læs brugervejledningen. Angiver risiko for personskade, dødsfald eller beskadigelse af værktøjet i tilfælde af manglende overholdelse af anvisningerne idenne vejledning. Risiko for elektrisk stød. Variabel elektronisk hastighed. Rotation, venstre/højre. Må ikke bruges i regnvejr. Kun til indendørs brug. Klasse II-maskine - Dobbeltisoleret - Du har ikke brug for et jordstik. Tidsforskudt miniature sikringsindsats. Maks. temperatur 45 ⁰C. Kast ikke batteriet ind i åben ild. Kast ikke batteriet ned i vand. Brug beskyttelsesbriller. Brug høreværn. Bortskaf ikke produktet i uegnede beholdere. Separat aflevering af Li-ion batteri. Produktet er i overensstemmelse med de gældende sikkerhedsstandarder i EU-direk- tiverne.

ADVARSEL! Læs alle sikkerhedsadvarsler og alle anvisninger. Hvis advarslerne og vejledningen ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige personskader. Gem alle advarsler og instruktioner til fremtidig brug. Udtrykket "el-værktøj" i advarslerne refererer til dit el-værktøj (med ledning) eller dit batteridrevne (ledningsfri) el-værktøj.

1) Sikkerhed på arbejdsområdet

Hold arbejdsområdet rent og godt oplyst. Der er risiko for ulykker på rodede eller mørke områder. b) Brug ikke el-værktøj i eksplosive atmosfærer, f.eks. i nærheden af brandfarlige væsker, gas- ser eller støv. El-værktøj danner gnister, der kan antænde støv eller dampe. c) Hold børn og tilskuere væk, mens du bruger et el-værktøj. Distraktioner kan få dig til at miste kontrollen.

a) Stik på el-værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Brug ikke adapterstik med jordforbundne (jordede) el-værktøj. Umodificerede stik og tilsvarende stikkontakter reducerer risikoen for elektrisk stød. b) Undgå kropskontakt med jordede overflader, såsom rør, radiatorer, områder og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordet. c) El-værktøjer må ikke udsættes for regn eller våde omgivelser. Vand, der trænger ind i et el-værktøj, vil øge risikoen for elektrisk stød. d) Misbrug ikke ledningen. Brug ikke ledningen til at bære, trække eller frakoble el-værktøjet. Hold ledningen væk fra varme, olie, skarpe kanter eller dele i bevægelse. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød. e) Når du betjener et el-værktøj udendørs, skal du bruge en forlængerledning, der er velegnet til udendørs brug. Brug af en ledning, der er velegnet til udendørs brug, reducerer risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge et maskin- værktøj i et fugtigt miljø, bør du anvende enDA

forsyning, der er beskyttet af en fejlstrøms- afbryder (RCD). Brugen af en RCD reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær opmærksom, se hvad du laver, og brug din sunde fornuft, når du bruger et el-værktøj. Brug ikke et el-værktøj, når du er træt eller påvirket af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed under brug af el-værktøj kan resultere i alvorlig personskade. b) Brug personligt sikkerhedsudstyr. Bær altid øjenværn. Beskyttelsesudstyr såsom støv- maske, skridsikre sikkerhedssko, hjelm eller høreværn, der bruges til passende forhold, reducerer personskader. c) Undgå utilsigtet start. Sørg for, at kontakten er slukket, før du tilslutter strømkilden og/eller batteripakken, tager maskinen op eller bærer værktøjet. Hvis el-værktøj bæres med fingeren på kontakten, eller når el-værktøj strømføres med tændt kontakt, kan der nemt ske ulykker. d) Fjern en eventuel justeringsnøgle eller skru- enøgle, inden du tænder for el-værktøjet. Enskruenøgle eller en justeringsnøgle, der erfastgjort til en roterende del af el-værktøjet, kan resultere i personskade. e) Ræk dig ikke for langt. Hold altid et korrekt fodfæste og balancen. Dette giver bedre kontrol over el-værktøjet i uventede situationer. f) Klæd dig korrekt. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løst tøj, smykker eller langt hår kan sætte sig fast i bevægelige dele. g) Hvis der leveres enheder til tilslutning af støvudsugnings- og opsamlingsfaciliteter, skal du sikre, at disse er tilsluttet og bliver brugt korrekt. Brug af støvopsamling kan reducere støvrelaterede farer. h) Lad ikke kendskab opnået gennem hyppig brug af værktøj lade dig blive tilbagelænet og igno- rere værktøjssikkerhedsprincipper. En skødes- løs handling kan forårsage alvorlig personskade inden for en brøkdel af et sekund.

4) Brug og pleje af el-værktøj

a) Tving ikke el-værktøjet. Brug det korrekte el-værktøj til din opgave. Det korrekte el-værk- tøj vil gøre et bedre stykke arbejde og vil være mere sikkert ved den hastighed, det var bereg- net til. b) Brug ikke el-værktøjet, hvis kontakten ikke tænder og slukker. Ethvert el-værktøj, der ikke kan styres med kontakten, er farligt og skal repareres. c) Tag stikket ud af strømkilden og/eller fjern batteripakken fra el-værktøjet, før du foretager justeringer, skifter tilbehør eller opbevarer el-værktøj. Disse forebyggende sikkerhedsfor- anstaltninger reducerer risikoen for at tænde el-værktøjet ved et uheld. d) Opbevar inaktivt el-værktøj uden for børns rækkevidde, og lad ikke personer, der ikke har kendskab til el-værktøjet eller disse instruktio- ner, betjene værktøjet. El-værktøjer er farlige i hænderne på utrænede brugere. e) Vedligehold el-værktøjer. Se efter forkert juste- ring eller binding af bevægelige dele, ødelagte dele og enhver anden tilstand, der kan påvirke el-værktøjets drift. Hvis det er beskadiget, bør du få el-værktøjet repareret før brug. Man- ge ulykker forårsages af dårligt vedligeholdt el-værktøj. f) Hold skæreværktøj skarpt og rent. Korrekt vedligeholdte skæreværktøjer med skarpe skæ- rekanter har mindre tilbøjelighed til at binde og er lettere at styre. g) Brug el-værktøj, tilbehør og værktøjsbor osv. i overensstemmelse med disse instruktioner under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres. Brug af el-værktøjet til andet arbejde end det tilsigtede kan resultere i en farlig situation. h) Hold håndtag og gribeflader tørre, rene og fri fra olie og fedtstof. Glatte håndtag og gribefla- der giver ikke mulighed for sikker håndtering og kontrol af værktøjet i uventede situationer.

5) Brug og pleje af værktøjsbatteri

a) Brug kun den oplader, der er specificeret af producenten, til opladning. En oplader, der er egnet til én type batteripakke, kan forårsage ri- siko for brand, når den anvendes med en anden batteripakke. b) Brug kun el-værktøj med specifikt udformede batteripakker. Brug af andre batteripakker kan resultere i risiko for personskader og brand. c) Når batteripakken ikke er i brug, skal den hol- des væk fra andre metalgenstande, som f.eks. papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan skabe en forbindelse fra den ene terminal til den anden.56

Hvis batteriterminalerne kortsluttes, kan det forårsage forbrændinger eller en brand. d) Ved forkert anvendelse kan der slippe væske ud af batteriet; undgå kontakt. Skyl med vand, hvis der skulle opstå kontakt ved et uheld. Søg derudover lægehjælp, hvis der kommer væske ind i øjnene. Væske fra batteriet kan forårsage irritation eller forbrændinger. e) Brug ikke en batteripakke eller et værktøj, der er beskadiget eller modificeret. Beskadi- gede eller modificerede batterier kan udvise uforudsigelig adfærd, hvilket resulterer i brand, eksplosion eller risiko for personskade. f) Undlad at udsætte en batteripakke eller et værktøj for åben ild eller for høj temperatur. Udsættelse for åben ild eller temperatur over 130 °C kan forårsage eksplosion. BEMÆRK Temperaturen „130 °C“ kan erstattes af tempe- raturen „265 °F“. g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for tempe- raturintervallet specificeret i instruktionerne. Forkert opladning eller opladning ved tempe- raturer uden for det specificerede interval kan beskadige batteriet og øge risikoen for brand.

a) Lad dit el-værktøj blive serviceret af en kva- lificeret reparatør, der kun bruger identiske reservedele. Dette sikrer, at maskinværktøjet fortsat er sikkert at bruge.

Foretag aldrig service på beskadigede batteripak- ker. Service af batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere.

Hvis forsyningsledningen er beskadiget, skal den udskiftes af producenten, dens serviceagent eller lignende kvalificerede personer for at undgå farer.

1. Hold fast rundt om el-værktøjet på de isolerede

gribeflader, når der bliver udført arbejde, hvor fastgørelsesenheden muligvis kan komme i kontakt med skjulte ledninger. Hvis fastgørelse- selementer kommer i kontakt med en strømført ledning, kan det gøre maskinværktøjets ekspo- nerede metaldele strømførte og dermed give operatøren stød.

2. Bær høreværn ved slagboring. Hvis du udsæt-

tes for støj, kan det forårsage høretab.

4. Hold godt fast i værktøjet.

5. Støt værktøjet korrekt inden brug. Værktøjet

skaber et moment med høj effekt og uden korrekt støtte af værktøjet under betjening kan der forekomme tab af kontrol, hvilket resulterer i personskade.

6. Hold hænderne væk fra roterende dele.

7. Rør ikke ved slagtoppen, bolten, møtrikken

eller arbejdsemnet øjeblikkeligt efter brug. De kan være ekstremt varme og kan give dig forbrændinger i huden.

8. Vent altid, til elværktøjet er standset helt, inden

du lægger det ned. Applikationsværktøjet kan sætte sig fast og få dig til at miste kontrollen over elværktøjet.

9. Sørg altid for at have et solidt fodfæste. Sørg

for, at der ikke er nogen nedenunder, når du bruger værktøjet på høje steder.

10. Det korrekte fastgørelsesmoment kan variere

alt efter boltens type eller størrelse. Kontroller momentet med en momentnøgle. 11 Sørg for, at der ikke er elektriske kabler, vand- rør, gasrør osv., der kan forårsage en fare, hvis de bliver beskadiget under brug af værktøjet. Brug velegnede detektorer til at finde ud af, om der er skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab for at få hjælp.

SIKKERHEDSADVARSLER FOR BATTERI

a) Åbn ikke batteriet. Fare for kortslutning. b) Beskyt batteriet mod varme, f.eks. mod kon- tinuerligt intenst sollys, brand, vand og fugt. Fare for eksplosion. c) I tilfælde af skade og forkert brug af batteriet, kan der blive udsendt dampe. Udluft området, og søg lægehjælp i tilfælde af klager. Dampene kan irritere åndedrætssystemet. d) Brug kun batteriet sammen med dit Vonroc- produkt. Denne foranstaltning alene beskytter batteriet mod farlig overbelastning. e) Batteriet kan blive beskadiget af spidse gen- stande såsom søm eller skruetrækkere eller af eksternt påført kraft. Der kan opstå en intern kortslutning, og batteriet kan brænde, ryge, eksplodere eller bliver overophedet.DA

Tilsigtet brug Oplad kun genopladelige batteripakker af type CD801AA og CD803AA med opladeren. Andre typer batterier kan sprænge og dermed forårsage personskader og beskadigelser. a) Dette apparat er ikke beregnet til at blive anvendt af personer (herunder børn) med re- ducerede fysiske, sansemæssige eller mentale evner samt med manglende erfaring eller vi- den, med mindre de er under opsyn eller bliver instrueret. b) Børn skal være under opsyn, så de ikke leger med apparatet. c) Oplad ikke batterier, der ikke er genopladelige! d) Under opladningen skal batterierne befinde sig i et område med god udluftning! El-sikkerhed Kontroller altid, at strømforsyningens spænding stemmer overens med spændin- gen på ydelsesskiltet.

• Brug ikke maskinen, hvis netledningen eller netstikket er beskadiget.

• Brug kun forlængerledninger, der er velegnede til maskinens effekt med en minimumstykkelse på 1,5 mm

. Hvis du bruger en forlængerkabel- rulle, skal du altid rulle kablet helt ud.

2. MASKINOPLYSNINGER

Tilsigtet brug Maskinen er beregnet til at skrue skruer og bolte i og løsne dem samt til at stramme og løsne møtrikker under overholdelse af de tekniske data. Hovedformålsmiljøet er i bilindustrien, til metal- konstruktion eller tagarbejde. Enheden er ikke beregnet til boring. TEKNISKE SPECIFIKATIONER Denne vejledning er udarbejdet til forskellige sæt/varenumre. Kontroller det tilsvarende varenummer i nedenstående tabel med specifikationer for den korrekte sammensætning og indholdet af dit sæt. Model nr. Batterier medfølger Oplader medfølger IW502DC

Model nr. CD803AA Batteritype Lithium-IonSpænding 20 V Kapacitet 4,0 AhAnbefalet oplader CD802AAVægt 0,65kg Brug kun de følgende batterier af VONROC VPOWER 20V-batteriplatformen. Brug af andre batterier kan forårsage personskade eller beskadigelse afværktøjet. CD801AA 20 V, 2 Ah Lithium-Ion CD803AA 20 V, 4 Ah Lithium-Ion Den følgende oplader kan bruges til at oplade disse batterier. CD802AA Hurtig oplader Batterierne af VONROC VPOWER 20V-batteriplatfor- men kan udskiftes med alle værktøjer af VONROC VPOWER 20V-batteriplatformen. Vibrationsniveau Det udsendte vibrationsniveau, der er angivet idenne brugsvejledning, er blevet målt i overens- stemmelse med en standardiseret test i henhold til EN 62841. Den kan bruges til at sammenligne et værktøj med et andet og som en indledende vur- dering af eksponering for vibration, når værktøjet bruges til de nævnte anvendelser.

• Når værktøjet bruges til forskellige anvendelser, eller med forskelligt eller dårligt vedligeholdt tilbehør, kan eksponeringsniveauet øges bety- deligt.

• De gange, hvor værktøjet er slukket, eller når det er tændt, men ikke bruges til opgaven på det pågældende tidspunkt, kan det reducere eksponeringsniveauet betydeligt. Beskyt dig mod vibrationseffekterne ved at ved- ligeholde værktøjet og dets tilbehør, holde dine hænder varme og organisere dine arbejdsmønstre. BESKRIVELSE Tallene i teksten henviser til diagrammerne på side2-3.

3. Knap til oplåsning af batteri

5. Tænd/sluk-kontakt

8a. Knap til valg af moment 8b. LED-indikator for valg af moment

Tag batteriet ud, inden der udføres arbejde på el-værktøjet. Batteriet skal oplades inden første brug. Sådan sættes batteriet ind i maskinen (fig. B) Sørg for, at batteriets yderside er ren og tør, inden du forbinder det til opladeren eller maskinen.

2. Skub batteriet længere frem, indtil det klikker

på plads. Sådan tages batteriet ud af maskinen (fig. B)

1. Tryk på knappen til oplåsning af batteri (3).

Træk batteriet ud af maskinen, som vist på fig. B. Kontrol af batteriets opladestatus (fig. C)

• Tryk kortvarigt på knappen (10) på batteriet for at kontrollere batteriets opladningsstatus.

• Batteriet har 3 lamper, der angiver opladnings- niveauet. Jo flere lamper, der lyser, des mere opladning er der tilbage i batteriet.

• Når lamperne ikke lyser, betyder det, at batteri- et er tomt og skal oplades med det samme. Opladning af batteriet med opladeren (fig. C)

3. Skub batteriet, indtil det er helt inde i åbningen.

4. Sæt opladerstikket i en stikkontakt, og vent et

øjeblik. LED-indikatorerne på opladeren (13) lyser og viser opladerens status.DA

Opladeren har 2 LED-indikatorer (13), som indike- rer opladningsprocessens status: Rød LED-status Grøn LED-status Opladerstatus Slukket Slukket Ingen strøm Slukket Tændt Standby-tilstand:

Intet batteri isat, eller - Batteri isat, men op- ladning er afsluttet Tændt Slukket Batteriopladning igang

• Det kan tage op til 60 minutter at lade 2 Ah batteriet helt op.

• Det kan tage op til 120 minutter at lade 4 Ah batteriet helt op. Når batteriet er ladet helt op, skal du tage opladerens stik ud af kontakten og fjerne batteriet fra opladeren. Når maskinen ikke bruges gennem en længere periode, er det bedst at opbevare batteriet i opladet tilstand. Af- og påmontering af tilbehør Brug kun 1/2” (12,7 mm) slagtilbehør. Ikke-slagtilbehør kan gå i stykker og forårsage en farlig tilstand. Inspicer tilbehør inden brug for at sikre, at det ikke har revner.

• Flyt kontakten til omvendt retning (7) til mid- terpositionen for at låse tænd/sluk-kontaktens bevægelse.

• For at fjerne toppen skal du bare trække den af.

Tænd og sluk maskinen (fig. A) Tænd/sluk-kontakten (5) bruges til at aktivere maskinen og justere rotationshastigheden.

• Når du trykker på tænd/sluk-kontakten (5), aktiveres maskinen. Jo længere kontakten skubbes, des hurtigere drejer boret rundt.

• Når tænd/sluk-kontakten (5) slippes, standser maskinen.

• Flyt kontakten til omvendt retning (7) til mid- terpositionen for at låse tænd/sluk-kontaktens bevægelse. Læg først maskinen fra dig, når den er standset helt. Læg den ikke på en støvet overflade, da der kan komme støvpartikler ind i mekanismen. Sådan justeres rotationsretningen (fig. A)

• Stil retningskontakten (7) i positionen for at skrue skruer eller møtrikker i.

• Stil retningskontakten (7) i positionen for at fjerne skruer eller møtrikker. Justering af momentvalg (fig. E) Det maksimale moment kan ændres med fire indstillinger. Indstillingerne er 100, 200, 300 og 400 Nm.

• Tryk på knappen (8A). Momentet øges, og det aktuelle valg indikeres af LED-lamper (8B).

• Med hvert tryk på knappen øges det. Når 400 Nm er nået, og der trykkes på knappen igen, starter den igen ved 100 Nm. Når batteriet tages ud, huskes det sidste moment. Arbejdslys (fig. A) Maskinen er udstyret med arbejdslys (4), så ar- bejdsområdet bliver oplyst.

• Det slås automatisk til, når der trykkes på tænd/ sluk-kontakten.

• Det slås automatisk fra, når tænd/sluk-kontak- ten slippes igen.

Før rengøring og vedligeholdelse skal du altid slukke for maskinen og fjerne batteripakken fra maskinen. Rengør maskinbeklædningerne regelmæssigt med en blød klud, helst efter hver anvendelse. Sørg for, at der ikke er støv eller snavs i åbningerne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet i sæbevand. Brug ikke opløs- ningsmidler, som f.eks. benzin, sprit, ammoniak osv. Kemikalier som disse beskadiger de syntetiske komponenter.60

MILJØ Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afleveres på en passende genbrugsstation. Kun for lande i EU Maskinværktøj må ikke bortskaffes sammen med husholdningsaffald. Ifølge EC-direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og dets gennemførelse i den nationale lovgivning skal maskinværktøjer, der ikke længere anvendes, afleveres separat og bortskaffes på en miljøvenlig måde. GARANTI VONROC-produkter er udviklet til de højeste kva- litetsstandarder og er garanteret fri for defekter i både materialer og udførelse i den periode, der er retsligt angivet fra datoen for det originale køb. Hvis produktet skulle udvikle fejl i denne periode på grund af defekt materiale og/eller udførelse, bedes du kontakte VONROC direkte. Følgende omstændigheder er udelukket fra denne garanti:

• Uautoriserede servicecentre har foretaget eller gjort forsøg på at foretage reparationer og/eller ændringer på maskinen;

• Værktøjet er blevet misbrugt, brugt forkert eller ikke passende vedligeholdt;

• Der er anvendt ikke-originale reservedele. Dette udgør den eneste garanti, virksomheden har givet, enten udtrykt eller underforstået. Der er ingen andre garantier, udtrykt eller underforstået, som strækker sig ud over denne, herunder de un- derforståede garantier for salgbarhed og egnethed til et bestemt formål. Under ingen omstændigheder skal VONROC holdes ansvarlig for tilfældige skader eller følgeskader. Forhandlerens retsmidler skal være begrænset til reparation eller udskiftning af enheder eller dele, der ikke overholder kravene. Produktet og brugervejledningen er genstand for ændringer. Specifikationer kan ændres uden yderligere varsel.
