Tip produs	Mașină de înșurubat cu percuție fără fir
Marcă	Vonroc
Model	S_IW502DC
Tensiune nominală	20 V
Tip mandrină	Pătrat 1/2" (12,7 mm)
Cuplu de strângere	100 / 200 / 300 / 400 Nm (4 setări)
Viteză fără sarcină	0 - 2300 rpm
Cadență de impact fără sarcină	0 - 3000 lovituri/min
Greutate (fără baterie)	1,8 kg
Tip baterie	Litiu-ion 20 V
Baterii compatibile	CD801AA (2 Ah), CD803AA (4 Ah) – seria VPOWER
Încărcător recomandat	CD802AA (220-240 V, 50 Hz, ieșire 21 V / 2,5 A)
Timp de încărcare baterie 2 Ah	60 min
Timp de încărcare baterie 4 Ah	120 min
Nivel de presiune sonoră (L_PA)	87,6 dB(A) (K=3 dB(A))
Nivel de putere sonoră (L_WA)	97,6 dB(A) (K=3 dB(A))
Vibrații	7,41 m/s² (K=1,5 m/s²)
Funcții principale	Înșurubare și deșurubare cu reglare cuplu, iluminare LED, selector sens rotație, cârlig pentru curea
Întreținere și curățare	Curățați cu o cârpă moale ușor umedă și săpun; nu utilizați solvenți; păstrați orificiile de ventilație curate
Siguranță	Izolație dublă, protecție împotriva suprasarcinilor, oprire automată a bateriei în caz de scurtcircuit
Piese de schimb și reparabilitate	Baterii și încărcător disponibile opțional; reparație numai de către un service autorizat; se recomandă utilizarea pieselor originale
Garanție	Garanție legală împotriva defectelor de fabricație; exclude uzura normală și deteriorările datorate utilizării necorespunzătoare

Întrebări frecvente - S_IW502DC Vonroc

Cum se încarcă bateria mașinii de înșurubat Vonroc S_IW502DC ?

Scoateți bateria din unealtă, introduceți-o în încărcătorul CD802AA până la un clic, apoi conectați încărcătorul la o priză de 220-240 V. Ledul roșu indică încărcarea în curs; ledul verde indică încărcarea finalizată. Bateria de 2 Ah se încarcă în 60 de minute, cea de 4 Ah în 120 de minute.

Ce tipuri de baterii pot folosi cu acest model?

Doar bateriile platformei VONROC VPOWER 20 V sunt compatibile: modelele CD801AA (2 Ah) și CD803AA (4 Ah). Utilizarea altor baterii poate deteriora unealta sau poate provoca răniri.

Cum se reglează cuplul de strângere?

Apăsați butonul de selectare a cuplului (8A) situat pe unealtă. Fiecare apăsare mărește cuplul în ordinea: 100, 200, 300, 400 Nm. Ledurile (8B) indică setarea aleasă. Ultimul cuplu este memorat chiar și după scoaterea bateriei.

Poate fi folosită mașina de înșurubat ca bormașină?

Nu, această unealtă este proiectată doar pentru înșurubarea și deșurubarea șuruburilor, buloanelor și piulițelor. Nu este potrivită pentru găurire. Folosiți-o exclusiv pentru aplicații de strângere/deșurubare.

Ce măsuri de siguranță trebuie să iau?

Purtați întotdeauna ochelari de protecție și protecție auditivă. Țineți unealta ferm, mențineți mâinile departe de piesele mobile și verificați că nu există cabluri electrice sau conducte ascunse în zona de lucru. Nu atingeți bucșa după utilizare, deoarece poate fi fierbinte.

Cum se inversează sensul de rotație?

Folosiți selectorul de sens de rotație (7) situat deasupra întrerupătorului. Poziționați-l pe săgeata spre dreapta pentru înșurubare, pe săgeata spre stânga pentru deșurubare. Poziția centrală blochează întrerupătorul Pornit/Oprit.

Ce fac dacă bateria nu se încarcă?

Verificați că încărcătorul este conectat corect și că bateria este introdusă corect. Dacă ledurile încărcătorului rămân stinse, încărcătorul poate să nu fie alimentat. Dacă ledul verde este aprins, bateria este deja încărcată. Dacă problema persistă, contactați un service autorizat.

Pot folosi accesorii care nu sunt de 1/2 inch?

Nu, folosiți doar accesorii cu pătrat de antrenare de 1/2 inch (12,7 mm) proiectate pentru unelte cu percuție. Celelalte accesorii riscă să se rupă și să provoace răniri.

Cum se curăță și se întreține mașina de înșurubat?

Opriți unealta și scoateți bateria înainte de orice curățare. Folosiți o cârpă moale ușor umedă cu o soluție de săpun. Nu utilizați niciodată solvenți precum benzină sau alcool. Asigurați-vă că orificiile de ventilație sunt fără praf.

Unde pot găsi piese de schimb sau pot repara unealta?

Reparațiile trebuie efectuate de un reparator calificat care folosește piese originale. Contactați serviciul clienți VONROC sau un centru de service autorizat. Bateriile și încărcătorul pot fi achiziționate separat.

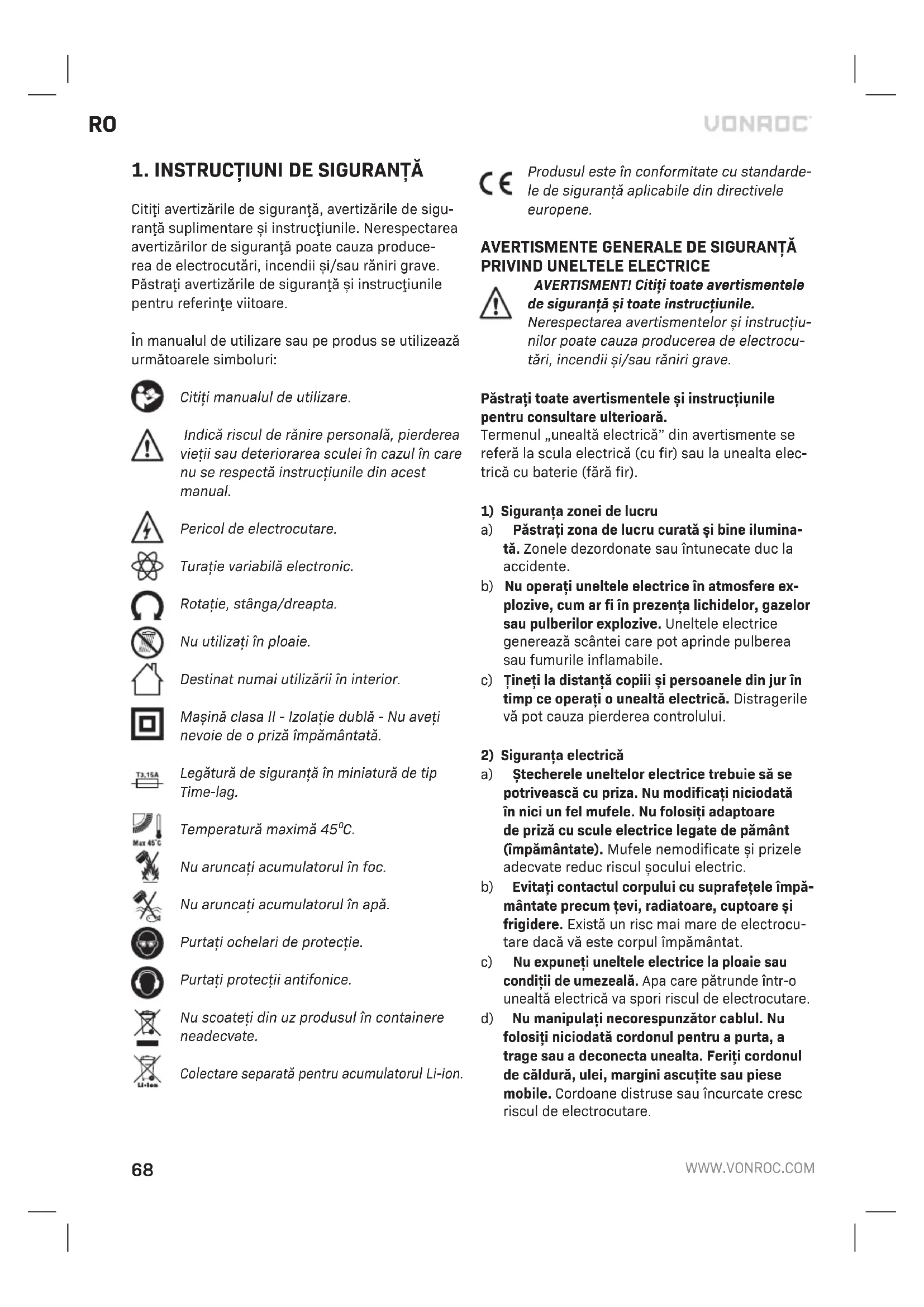

MANUAL DE UTILIZARE S_IW502DC Vonroc

Citiți avertizările de siguranță, avertizările de siguranță suplimentare și instrucțiunile. Nerespectarea avertizărilor de siguranță poate cauza producerea de electrocutări, incendii și/sau răniri grave. Păstrați avertizările de siguranță și instrucțiunile pentru referințe viitoare.

În manualul de utilizare sau pe produs se utilizează următoarele simboluri:

Citiți manualul de utilizare.

Indică riscul de rănire personală, pierderea vieții sau deteriorarea sculei în cazul în care nu se respectă instrucțiunile din acest manual.

Pericol de electrocutare.

Turație variabilă electronic.

Rotație, stânga/dreapta.

Nu utilizati în ploaie.

Destinat numai utilizării în interior.

Maşină clasa II - Izolație dublă - Nu aveți nevoie de o priză împământată.

Legătură de siguranță în miniatură de tip Time-lag.

Temperatură maximă 45°C.

Nu aruncați accumulatorul în foc.

Nu aruncați accumulatorul în apă.

Purtați protecții antifonice.

Nu scoateți din uz produsul în containere neadecvate.

Colectare separată pentru accumulatorul Li-ion.

Produsul este în conformitate cu standardele de siguranță aplicabile din directivele europene.

AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND UNELTELE ELECTRICE

AVERTISMENT! Citiți toate avertismentele de siguranță și toate instrucțiunile.

Nerespectarea avertismentelor și instrucțiunilor poate cauza producerea de electrocutări, incendii și/sau răniri grave.

Păstrați toate avertismentele și instrucțiunile pentru consultare ulterioară.

Termenul „unealtă electrică” din avertismente se referă la scula electrică (cu fir) sau la unealta electrică cu baterie (fără fir).

1) Siguranța zonei de lucru

a) Păstrați zona de lucru curată și bine ilumina-tă. Zonele dezordonate sau întunecate duc la accidente.
b) Nu operați uneltele electrice în atmosfere explozive, cum ar fi în prezența lichidelor, gazelor sau pulverilor explozive. Uneltele electrice generează scântei care pot aprinde pulperea sau fumurile inflamabile.
c) Tineți la distanță copiii și persoanele din jur în timp ce operați o unealtă electrică. Distragerile vă pot cauza pierderea controlului.

2) Siguranța electrică

a) Ștecherele uneltelor electrice trebuie să se potrivească cu priza. Nu modificați niciodată în nici un fel mufele. Nu folosiți adaptoare de priză cu scule electrice legate de pământ (împământate). Mufele nemodificate și prizele adecvate reduc riscul șocului electric.
b) Evitați contactul corpului cu suprafețele împământate precum țevi, radiatoare, cuptoare și frigidere. Există un risc mai mare de electrocutare dacă vă este corpul împământat.
c) Nu expuneți uneltele electrice la ploaie sau condiții de umezeală. Apa care pătrunde într-o unealtă electrică va spori riscul de electrocutare.
d) Nu manipulați necorespunzător cablul. Nu folosiți niciodată cordonul pentru a purta, a trage sau a deconecta unealta. Feriți cordonul de căldură, ulei, margini ascuțite sau piese mobile. Cordoane distruse sau încurcate cresc riscul de electrocutare.

e) Atunci când operați o unealtă de lucru în aer liber, utilizați un prelungitor pentru exterior. Folosirea unui cordon adecvat pentru uzul în aer liber scade riscul de electrocutare.
f) în cazul în care operarea unei unelte electrice într-un spațiu cu umiditate nu poate fi evitată, utilizați o alimentare cu protectie pentru dispozitivele de curent rezidual (RCD). Utilizarea unui RCD reduce riscul de electrocutare.

3) Siguranța personală

a) Fiți precauți, fiți atenți la ceea ce faceți și respectați regulile de bun simț atunci când operați o unealtă electrică. Nu folosiți unealta electrică atunci când sunteți obosit sau sub influența drogurilor, alcoolului sau unui tratament medicamentos. Un moment de neatenție în timpul operării uneltelor electrice poate cauza vătămări corporale grave.
b) Utilizați echipamentul de protecție corporală. Purtați întotdeauna protecție pentru ochi. Echipamentul de protecție precum masca de praf, pantofii de protecție antiderapanți, casca de protecție sau protecția auzului utilizate în condiții adecvate vor reduce rănile personale.

c) Preîntâmpinați pornirea accidentală. Asigu-rați-vă că comutatorul este în poziția-oprit înain-te de a vă conecta la sursa de alimentare și / sau la baterie, de a ridica sau purta instrumentul. Purtarea de unelte electrice ținând degetul pe comutator sau alimentarea uneltelor electrice care au comutatorul pornit duce la accidente.

d) Îndepărtați orice cheie sau clește de reglare înainte de a porni unealta electrică. Un clește sau o cheie lăsată atașată unei piese rotative a uneltei electrice poate cauza vătămări corporale.

e) Nu vă întindeți pentru a utiliza unealta de lucru. Mențineți-vă întotdeauna stabilitatea și echili-brul. Acest lucru permite un control mai bun al uneltei electrice în situații neașteptate.

f) Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți-vă părul, îmbrăcă-mintea și mănușile departe de piesele mobile. Hainele largi, bijuteriile sau părul lung pot fi prinse în părțile mobile.

g) în cazul în care dispositivele prezintă posibilitatea conectării de accesorii pentru aspirația și colectarea prafului, asigurați-vă că aceste accesorii sunt conectate și utilizate în mod corespunzător. Utilizarea colectării prafului poate reduce pericolele legate de praf.

h) Nu lăsați ca obișnuința obținută prin utilizarea frecventă a uneltelor să vă permită să deveniți impasibil și să ignorați principiile de siguranță în utilizarea uneltelor. O acțiune neglijentă poate provoca accidente grave într-o fracțiune de secundă.

4) Utilizarea și îngrijirea uneltelor electrice

a) Nu forțați unealta electrică. Utilizați unealta electrică adecvată aplicației dvs. Unealta electrică corectă va face munca mai bine și mai sigur la rata pentru care a fost proiectată.

b) Nu utilizati unealta electrică în cazul în care întrerupătorul nu comută în poziția pornit și oprit. Orice unealtă electrică care nu poate fi controlată cu comutatorul este periculoasă și trebuie reparată.

c) Deconectați ștecherul de la sursa de alimentare și/sau accumulatorul de la unealta electrică înaintea efectuării oricăror reglaje, modificării accesoriiilor sau depozitării uneltelor electrice. Aceste măsuri preventive de precauție reduc riscul de pornire accidentală.

d) Nu depozitați uneltele electrice în stare inactivă la îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu unealta de lucru sau cu aceste instrucțiuni să o utilizeze. Uneltele electrice sunt periculoase în mâinile utilizatorilor neinstruiți.

e) Efectuați întreținerea uneltelor electrice. Verificați alinierea sau configurarea greșită a pieselor mobile, ruperea pieselor și orice alte condiții care ar putea afecta funcționarea uneltei electrice. În cazul deteriorării, reparați unealta electrică înainte de uz. Multe accidente sunt cauzate de unelte electrice slab întreținute.

f) Păstrați uneltele de tăiat ascuțite și curate. Uneltele de tăiat corect întreținute cu muchii ascuțite au mai puține șanse să se lege și sunt mai ușor de controlat.

g) Utilizați unealta electrică, accesoriiile și cuțitele uneltei etc. conform acestor instrucțiuni, ținând cont de condițiile de lucru și de lucrarea ce trebuie să fie efectuată. Folosirea uneltei electrice pentru operații diferite decât acelea destinate pot cauza o situație periculoasă.

h) Tineți mânerele și suprafețele de prindere uscate, curate și lipsite de ulei și unsoare. Mânere și suprafețele de prindere alunecoase nu permit manipularea și controlul uneltei în de siguranță în situații neașteptate.

5) Utilizarea și îngrijirea bateriei uneltei
a) Reîncărcați folosind exclusiv încărcătorul specificat de către producător. Dacă un încărcător conceput pentru un anumit tip de acumulatori este folosit cu alt accumulator, acest lucru poate genera risc de incendiu.
b) Utilizați uneltele electrice exclusiv împreună cu accumulatorii specificați. Utilizarea altor acumulatori poate cauza risc de rănire și incendiu.
c) Atunci când nu folosiți acumulatorul, păstrați-l ferit de alte obiecte metalice, precum agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici care pot realiza conexiunea între cele două borne. Scurtcircuitarea borenelor bateriei poate cauza arsuri sau incendiu.
d) În condiții de utilizare incorectă, este posibil să fie evacuat lichid din baterie; evitați contactul cu acesta. În cazul în care se produce accidental contactul, clătiți cu apă. Dacă lichidul intră în contact cu ochii, solicitați ajutor medical suplimentar. Lichidul scurs din accumulator poate cauza iritații sau arsuri.
e) Nu folosiți un accumulator sau o unealtă care este deteriorată sau modificată. Acumulatorii deteriorați sau modificați pot avea un comportament imprevizibil care rezultă în foc, explozie sau risc de rănire.
f) Nu expuneți acumulatorul sau unealta la foc sau temperatură excesivă. Expunerea la foc sau temperaturi de peste 130 °C poate provoca explozie. OBSERVATIE Temperatura „130 °C” poate fi înlocuită cu temperatura „265 °F”.
g) Respectați toate instrucțiunile de încărcare și nu încărcați acumulatorul sau unealta în afara intervalului de temperatură specificat în instrucțiuni. Încărcarea necorespunzătoare sau la temperaturi în afara domeniului specificat poate deteriora acumulatorul și poate crește riscul de incendiu.
6) Service
a) Prevedeți repararea uneltei de lucru de către o persoană calificată, folosind exclusiv piese de schimb identice. Acest lucru va garanta păstrarea în siguranță a uneltei electrice.
b) Niciodată nu servisați acumulatorii deteriorați. Servisarea acumulatorilor ar trebui să fie efectuată numai de către producător sau furnizorii autorizați de service.
c) în cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de către producător, de către agentul de service sau de

câtre persoane calificate în mod similar, pentru a evita pericolele.

AVERTIZĂRI DE SIGURANȚĂ SUPLIMENTARE PENTRU CHEILE FIXE DE IMPACT

1. Tineți unealta electrică de suprafețele izolate pentru prindere atunci când efectuați o operație în care dispozitivul de strângere poate atinge cabluri ascunse. Dacă dispozitivele de fixare ating un cablu „sub tensiune”, și părțile metalice expuse ale sculei electrice se vor afla „sub tensiune”, ceea ce poate provoca electrocutarea operatorului.
2. Purtati protectii antifonice când efectuati lucrări de găurire cu percuție. Expunerea la zgomot poate determina pierderea auzului.
3. Verificați cu atenție priza de impact cu privire la uzură, fisuri sau deteriorări, înainte de instalare.
4. Tineți bine unealta.
5. Înainte de utilizare, strângeti unealta în mod corect. Această unealtă are un cuplu de ieşire ridicat și fără o strângere corectă în timpul utilizării, poate interveni pierderea controlului care poate duce la vătămări corporale.
6. Tineți mâinile la distanță de părțile rotative.
7. Nu atingeti priza de impact, bolțul, piulița sau piesa de lucru imediat după operare. Acestea pot fi extrem de fierbinți și v-ar putea arde pielea.
8. Întotdeauna așteptați până când unealta elec- trică s-a oprit complet înainte de a o așeza jos. Unealta pentru aplicații se poate bloca și cauza pierderea controlului asupra uneltei electrice.
9. Asigurați-vă întotdeauna că aveți o stabilitate bună. Asigurați-vă că la utilizarea uneltei la înălțime nu există persoane dedesubt.
10. Cuplul de strângere adecvat poate varia în funcție de tipul și dimensiunea bolțului. Verificați cuplul cu o cheie dinamometrică.
    11 Asigurați-vă că nu există cabluri electrice, țevi de apă, țevi de gaz etc. care ar putea cauza pericole în cazul în care sunt deteriorate de utilizarea uneltei. Utilizați detectori adecvați pentru a stabili dacă există conducte de alimentare ascunse sau contactați compania de utilități publice cu privire la asistență.

AVERTISMENTE DE SIGURANTĂ PENTRU ACUMULATOR

a) Nu deschideti accumulatorul. Pericol de scurtcircuitare.

b) Protejati acumulatorul împotriva căldurii, de ex. împotriva expunerii puternice la soare, foc, apă și umiditate. Pericol de explozie.
c) În cazul deteriorării și utilizării necorespunzătoare a accumulatorului, pot fi emiși vapori. Ventilați zona și solicitați asistență medicală în caz de sesizări. Vaporii pot irita sistemul respirator.
d) Utilizați acumulatorul numai împreună cu produsul dvs. Vonroc. Numai această măsură protejează acumulatorul împotriva supraîncăr-cării periculoase.
e) Acumulatorul poate fi deteriorat de obiecte ascuțite, cum ar fi cuie sau șurubelnițe sau prin forță aplicată extern. Poate apărea un scurtcircuit intern și acumulatorul poate arde, exploda sau supraîncălzi.

AVERTISMENTE DE SIGURANTĂ PENTRU STAȚII DE ÎNCĂRCARE

Domeniul de utilizare

Încărcați doar accumulatorii de tip CD801AA și CD803AA cu încărcătorul. Alte tipuri de accumulatori pot exploda provocând rănire personală și daune.

a) Aparatul nu trebuie utilizat de către persoane (inclusiv copii) cu capacitați fizice, senzoriale sau mentale reduse, sau de către persoane lipsite de experiență și cunoștințe, cu excepția cazului în care acestea au fost supravegheate și instruite.
b) Nu lăsați copiii nesupravegheați să se joace cu aparatul.
c) Nu reîncărcați bateriile ne-reîncărcabile!
d) în timpul încărcării, accumulatorii trebuie amplasati într-o zonă bine ventilată!

Instrucțiuni de siguranță privind alimentarea electrică

Verificați întotdeauna ca tensiunea de la alimentarea cu energie să corespundă tensiunii de pe plăcuța cu specificații.

• Nu utilizati aparatul în cazul în care cablul de alimentare sau ștecherul este deteriorat sau defect.
• Folosiți numai cabluri prelungitoare adecvate pentru puterea mașinii cu o grosime minimă de 1,5 mm². Dacă utilizați o bobină de cablu de extensie, derulați întotdeauna complet cablul.

2. INFORMAȚII CU PRIVIRE LA MAȘINĂ

Domeniul de utilizare

Mașina este concepută pentru înșurubarea și desfacerea șuruburilor și a bolțurilor, precum și pentru strângerea și desfacerea piulițelor, conform specificațiilor tehnice. Domeniul principal de activitate este în industria autovehiculelor, construcția metalelor sau lucrările pe acoperişuri. Dispozitivul nu este conceput pentru găurire.

SPECIFICATII TEHNICE

Acest manual a fost realizat pentru diferite numere de seturi/articole. Verificați numărul articolului corespunzător în tabelul de specificații de mai jos pentru a vedea compozitia și conținutul exact al setului.

Nr. model Baterii incluse		Încărcătoare incluse
IW502DC	-	-
S_IW502DC	CD801AA CD802AA
S2_IW502DC	2 x CD801AA CD802AA
S3_IW502DC	CD803AA CD802AA

Informații despre mașină
Tensiune nominală 20 V	---
Mandrină Mandrină cu prindere
	pătrată 1/2”
Prima setare cuplu	100 Nm
A doua setare cuplu	200 Nm
A treia setare cuplu	300 Nm
A patra setare cuplu (max)	400 Nm
Greutate	1,8 kg
Turație la mers în gol	0-2300/min
Rată de impact în lipsa încărcării	0-3000/min
Nivelul presiunii sonore L_PA	87.64.8 dB(A) K=3 dB(A)
Nivelul puterii sonore L_WA	97.64 dB(A), K=3dB(A)
Vibrație	7.41 m/s2 K=1.5 m/s2
Nr. model CD801AA
Tip accumulator Litiu ion
Tensiune 20 V	---
Capacitate 2,0 Ah
Încărcător recomandat CD802AA
Greutate 0,3 kg

Nr. model CD802AA
Intrare încărcător 220-240V, 50Hz	0,4A
Ieșire încărcător 21V	--- 2,5A
Timp de încărcare accumulator 2Ah	60 minute
Timp de încărcare accumulator 4Ah	120 minute
Acumulatori recomandați CD801AA,	CD803AA
Greutate 0,36 kg

Nr. model CD803AA
Tip accumulator Litiu ion
Tensiune 20 V	---
Capacitate 4,0 Ah
Încărcător recomandat CD802AA
Greutate	0,65 kg

Utilizați numai următoarele baterii ale platformei VONROC VPOWER 20V. Utilizarea altor baterii poate provoca vătămări corporale grave sau defectarea uneltei.

CD801AA 20V, 2Ah Litiu-Ion

CD803AA 20V, 4Ah Litiu-Ion

Următorul încărcător al dispozitivului poate fi utilizat pentru a încărca aceste baterii.

CD802AA încărcător rapid

Bateriile platformei VONROC VPOWER 20V sunt inter- schimbabile cu toate uneltele VONROC VPOWER 20V.

Nivelul vibratiilor

Nivelul emisiilor de vibrații menționat în acest manual de instrucțiuni a fost măsurat în conformitate cu un test standardizat precizat în EN 62841; poate fi folosit pentru a compara o sculă cu alta și ca evaluare preliminară a expunerii la vibrații atunci când folosiți scula pentru aplicațiile menționate.

• Utilizarea sculei pentru aplicații diferite sau cu accesorii diferite și prost întreținute, poate crește semnificativ nivelul de expunere.
• Momentele în care scula este oprită sau când funcționează dar nu execută nicio lucrare, pot reduce semnificativ nivelul de expunere.

Protejati-vă împotriva efectelor vibrațiilor prin întreținerea sculei și a accesoriiilor sale, păstrând mâinile calde și organizând procesele de lucru.

DESCRIERE

Numerele din text se referă la diagramele de la paginile 2-3.

1. Aparatul
2. Acumulator
3. Buton deblocare accumulator
4. Lumină de lucru
5. Comutator pornire/oprire
6. Mandrină cu prindere pătrată 1/2" (12,7 mm)
7. Comutator directie
   8a. Butonul de selectare a cuplului
   8b. Indicator cu LED pentru selectarea cuplului
8. Cârlig de agățare la curea
9. Buton indicator cu LED pentru accumulator
10. Indicatori accumulator LED
    12.Încărcător
11. Indicatori LED încărcător

3. ASAMBLAREA

Înainte de orice lucrare asupra aparatului, decuplați bateria.

Înainte de prima utilizare, accumulatorul trebuie să fie încărcat.

Introducerea accumulatorului în maşină (Fig. B)

Asigurați-vă că exteriorul acumulatorului este curat și uscat înainte de a îl conecta la accumulator sau la mașină.

1. Introduceți acumulatorul (2) în suportul mașinii, așa cum este indicat în Fig. B.
2. Apăsați accumulatorul până când se fixează în poziție.

Scoaterea accumulatorului din aparat (Fig. B)

1. Apăsați butonul de deblocare a accumulatorului (3).

2. Trageți acumulatorul din aparat, așa cum este indicat în Fig. B.

Verificarea nivelului de încărcare a accumulatorului (Fig. C)

• Pentru a verifica nivelul de încărcare a acumulatorului, apăsați scurt butonul (10) de pe accumulator.
• Acumulatorul este prevăzut cu 3 lumini care indică nivelul de încărcare, numărul de lumini aprinse semnifică gradul de încărcare a accumulatorului.
• Atunci când luminile sunt stinse, acest lucru semnifică faptul că accumulatorul este descărcat și trebuie încărcat imediat.

Încărcarea accumulatorului folosind încărcătorul (Fig. C)

1. Scoateți acumulatorul (2) din mașină.
2. Întoarceți invers accumulatorul (2) și împingeti-l în încărcător (12), așa cum este indicat în Fig. C.
3. Apăsați acumulatorul până când este introdus complet în locaș.
4. Conectați mufa încărcătorului la o priză electrică și așteptați o perioadă. Indicatorii LED de pe încărcător (13) se vor aprinde și vor indica nivelul de încărcare.

Încărcătorul are 2 indicatori LED (13), care indică nivelul procesului de încărcare:

LED roşu de stare	LED verde de stare	Stare încărcător
Oprit Oprit Fără alimentare
Oprit Pornit		Mod de așteptare:- Nu este niciun accumulator introdus sau,- Acumulator introdus dar încărcarea s-a sfârșit
Pornit Oprit		Încărcare accumulator în progres

• încărcarea completă a accumulatorului de 2Ah poate dura până la 60 minute.
• Încărcarea completă a accumulatorului de 4Ah poate dura până la 120 minute.

După încărcarea completă a accumulatorului, scoateți mufa încărcătorului din priză și îndepărtați acumulatorul din încărcător.

Atunci când nu folosiți mașina, este indicat să depozitați acumulatorul în stare încărcată.

Demontarea și montarea accesoriiilor

Utilizați numai accesorii de impact de 1/2" (12,7 mm). Accesoriiile fără impact se pot rupe și pot cauza pericole. Inspectați accesoriiul înainte de utilizare pentru a vă asigura că nu conține fisuri.

- Opritimaşina

• Deplasați comutatorul de inversare a directi-ei (7) în poziția de mijloc pentru a bloca depla-sarea comutatorului de pornire/oprire.
• Scoateți priza din mandrină (6), în cazul în care există.
• Fixați priza nouă pe mandrină (6).
• Verificați dacă priza este atașată în mod cores-punzător.
• Pentru îndepărtarea prizei, pur și simplu trageti-o.

4. OPERAREA

Pornirea și oprirea maşinii (Fig. A)

Comutatorul de pornire/oprire (5) este utilizat pentru acționarea mașinii și reglarea vitezei de rotație.

• Apăsarea comutatorului pornire/oprire (5) va acționa mașina, cu cât este apăsat mai tare comutatorul, cu atât viteza de găurire va crește.
• Eliberarea comutatorului pornire/oprire (5) va opri maşina.
• Deplasati comutatorul de inversare a directi-ei (7) în poziția de mijloc pentru a bloca depla-sarea comutatorului de pornire/oprire.

Aşezați mașina numai după ce s-a oprit complet din funcțiune. Nu o aşezați pe o suprafață prăfuită, deoarece particulele de praf pot pătrunde în mecanism.

Reglarea directiei de rotație (Fig. A)

• Setați comutatorul de direcție (7) în poziția
  pentru a îndepărta şuruburile sau piulițele.
• Setați comutatorul de directie (7) în poziția
  pentru a îndepărta şuruburile sau piulițele.

Reglarea selectiei cuplului (Fig. E)

Este posibilă modificarea cuplului maxim prin cele patru setări. Setările sunt 100, 200, 300 și 400 Nm.

• Apăsați butonul (8A). Cuplul este mărit și selecția actuală este indicată prin LED-uri (8B).
• Acesta se mărește la fiecare apăsare a butonului. Atunci când se ajunge la 400 Nm, dacă butonul se apasă din nou, se ajunge din nou la 100 Nm.

După îndepărtarea accumulatorului, se reține ultima selectie a cuplului.

Lampă de lucru (Fig. A)

Maşina este dotată cu o lumină de lucru (4) pentru a lumina zona de lucru.

• Aceasta se aprinde automat când este apăsat comutatorul pornire/oprire.
• Aceasta se închide automat când este eliberat comutatorul pornire/oprire.

5. ÎNTRETINEREA

Înainte de curățare și întreținere, opriți alimentarea electrică a mașinii și scoateți acumulatorul din mașină.

Curățați regulat carcasa cu o cârpă moale, de preferat după fiecare utilizare. Asigurați-vă că fantele de aerisire sunt lipsite de praf și murdărie. Îndepărtați murdăria persistentă cu o cârpă moale înmuiată în clăbuci de săpun. Nu folosiți solventi precum benzină, alcool, amoniac etc. Astfel de substanțe chimice vor deteriora componentele sintetice.

MEDIU

ratele electrice sau electronice

deteriorate și/sau defecte trebuie colectate în locurile de reciclare corespunzătoare.

Numai pentru țările din CE

Nu aruncați echipamentele acționate electric împreună cu gunoiul menajer. Conform Indicației europene 2012/19/CE pentru echipamente electrice și electronice uzate și a implementării sale la nivel național, echipamentele acționate electric scoase din uz trebuie colectate separat și evacuate într-o manieră ecologică.

GARANTIE

Produsele VONROC sunt realizate la cele mai înalte standarde de calitate și sunt garantate în privința materialelor și a manoperei pentru întreaga perioadă de utilizare în garanție, începând cu data achiziției. În cazul în care produsul prezintă defecțiuni în perioada de garanție din cauza materialului defect și/sau a manoperei, contactați direct VONROC.

Următoarele circumstanțe sunt excluse de la această garanție:

• Reparațiile sau modificările care realizate sau care s-au încercat a fi efectuate de centre de service neautorizate;
• Uzura în condiții normale de utilizare;
• Unealta care a fost abuzată, utilizată într-un mod neglijent sau întreținută în mod inadecvat;
• Folosirea unor piese de schimbe neoriginale.

Aceasta acoperă garanția companiei, explicită sau implicită. Nu există alte garanții explicite sau implicite care să se extindă dincolo de cele indicate aici, incluzând garanțiile, vandabilitatea sau adecvarea pentru un anumit scop. În nicio situație, VONROC nu este responsabil pentru daunele incidentale sau consecvențiale. Reparațiile efectuate de reprezentant trebuie să fie limitate la reparațiile sau la înlocuirea unităților sau a pieselor neconforme.

Produsul și manualul de utilizare pot suferi modificări. Specificațiile se pot modifica fără notificare prealabilă.

1. INSTRUÇÕES DE SEGURANÇA
