Tipo de producto	Atornillador de impacto inalámbrico
Marca	Vonroc
Modelo	S_IW502DC
Tensión nominal	20 V
Tipo de portabrocas	Cuadrado 1/2" (12,7 mm)
Par de apriete	100 / 200 / 300 / 400 Nm (4 ajustes)
Velocidad en vacío	0 - 2300 rpm
Frecuencia de impacto en vacío	0 - 3000 golpes/min
Peso (sin batería)	1,8 kg
Tipo de batería	Iones de litio 20 V
Baterías compatibles	CD801AA (2 Ah), CD803AA (4 Ah) – serie VPOWER
Cargador recomendado	CD802AA (220-240 V, 50 Hz, salida 21 V / 2,5 A)
Tiempo de carga batería 2 Ah	60 min
Tiempo de carga batería 4 Ah	120 min
Nivel de presión sonora (L_PA)	87,6 dB(A) (K=3 dB(A))
Nivel de potencia sonora (L_WA)	97,6 dB(A) (K=3 dB(A))
Vibraciones	7,41 m/s² (K=1,5 m/s²)
Funciones principales	Atornillado y desatornillado con ajuste de par, iluminación LED, selector de sentido de giro, gancho para cinturón
Mantenimiento y limpieza	Limpiar con un paño suave ligeramente húmedo y jabón; no usar disolventes; mantener las rejillas de ventilación limpias
Seguridad	Doble aislamiento, protección contra sobrecargas, parada automática de la batería en caso de cortocircuito
Piezas de repuesto y reparabilidad	Baterías y cargador disponibles como opción; reparación solo por un servicio autorizado; se recomienda el uso de piezas originales
Garantía	Garantía legal contra defectos de fabricación; excluye el desgaste normal y los daños por mal uso

Preguntas frecuentes - S_IW502DC Vonroc

¿Cómo cargar la batería del atornillador Vonroc S_IW502DC?

Retire la batería de la herramienta, deslícela en el cargador CD802AA hasta que haga clic, luego enchufe el cargador en un tomacorriente de 220-240 V. La luz roja indica que se está cargando; la luz verde indica que la carga está completa. La batería de 2 Ah se carga en 60 minutos, la de 4 Ah en 120 minutos.

¿Qué tipos de baterías puedo usar con este modelo?

Solo las baterías de la plataforma VONROC VPOWER 20 V son compatibles: los modelos CD801AA (2 Ah) y CD803AA (4 Ah). El uso de otras baterías puede dañar la herramienta o causar lesiones.

¿Cómo ajustar el par de apriete?

Presione el botón de selección de par (8A) ubicado en la herramienta. Cada presión aumenta el par en el siguiente orden: 100, 200, 300, 400 Nm. Los indicadores (8B) muestran el ajuste seleccionado. El último par se memoriza incluso después de retirar la batería.

¿Se puede usar el atornillador como taladro?

No, esta herramienta está diseñada únicamente para atornillar y desatornillar tornillos, pernos y tuercas. No es adecuada para taladrar. Úsela exclusivamente para aplicaciones de apriete/desapriete.

¿Qué precauciones de seguridad debo tomar?

Use siempre gafas de protección y protección auditiva. Sostenga la herramienta firmemente, mantenga las manos alejadas de las piezas móviles y verifique que no haya cables eléctricos o tuberías ocultos en el área de trabajo. No toque el casquillo después de usarlo, ya que puede estar caliente.

¿Cómo invertir el sentido de giro?

Use el selector de sentido de giro (7) ubicado sobre el interruptor. Colóquelo en la flecha hacia la derecha para atornillar, en la flecha hacia la izquierda para desatornillar. La posición central bloquea el interruptor de encendido/apagado.

¿Qué hacer si la batería no se carga?

Verifique que el cargador esté bien enchufado y que la batería esté insertada correctamente. Si las luces del cargador permanecen apagadas, es posible que el cargador no reciba alimentación. Si la luz verde está encendida, la batería ya está cargada. Si el problema persiste, contacte a un servicio autorizado.

¿Puedo usar accesorios que no sean de 1/2 pulgada?

No, use únicamente accesorios con un cuadrado de accionamiento de 1/2 pulgada (12,7 mm) diseñados para herramientas de impacto. Otros accesorios pueden romperse y causar lesiones.

¿Cómo limpiar y mantener el atornillador?

Apague la herramienta y retire la batería antes de limpiar. Use un paño suave ligeramente húmedo con una solución jabonosa. No use nunca disolventes como gasolina o alcohol. Asegúrese de que las aberturas de ventilación estén libres de polvo.

¿Dónde puedo encontrar piezas de repuesto o reparar mi herramienta?

Las reparaciones deben ser realizadas por un reparador calificado que use piezas originales. Contacte al servicio de atención al cliente de VONROC o a un centro de servicio autorizado. Las baterías y el cargador se pueden comprar por separado.

MANUAL DE USUARIO S_IW502DC Vonroc

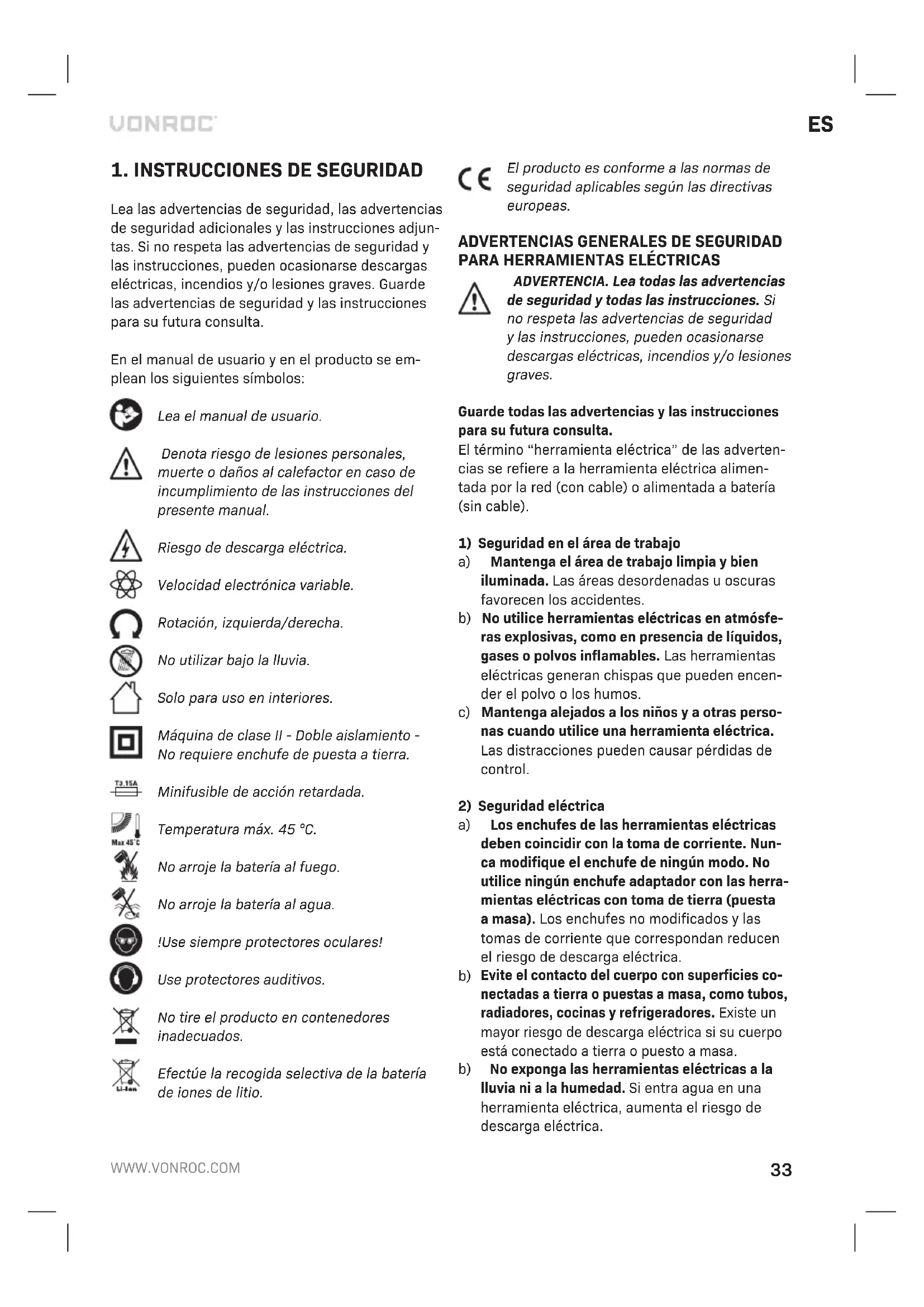

ES Traducción del manual original 33

1. INSTRUCCIONES DE SEGURIDAD

Lea las advertencias de seguridad, las advertencias de seguridad adicionales y las instrucciones adjuntas. Si no respeta las advertencias de seguridad y las instrucciones, pueden ocasionarse descargas eléctricas, incendios y/o lesiones graves. Guarde las advertencias de seguridad y las instrucciones para su futura consulta.

En el manual de usuario y en el producto se emplean los siguientes símbolos:

Lea el manual de usuario.

Denota riesgo de lesiones personales, muerte o daños al calefactor en caso de incumplimiento de las instrucciones del presente manual.

Riesgo de descarga eléctrica.

Velocidad electrónica variable.

Rotación, izquierda/derecha.

No utilizar bajo la lluvia.

Solo para uso en interiores.

Máquina de clase II - Doble aislamiento - No requiere enchufe de puesta a tierra.

Minifusible de acción retardada.

Temperatura máx. 45 °C.

No arroje la batería al fuego.

No arroje la batería al agua.

!Use siempre protectores oculares!

Use protectores auditivos.

No tire el producto en contenedores inadecuados.

Efectúe la recogida selectiva de la batería de iones de litio.

CE El producto es conforme a las normas de seguridad aplicables según las directivas europeas.

ADVERTENCIAS GENERALES DE SEGURIDAD PARA HERRAMIENTAS ELÉCTRICAS

ADVERTENCIA. Lea todas las advertencias de seguridad y todas las instrucciones. Si no respeta las advertencias de seguridad y las instrucciones, pueden ocasionarse descargas eléctricas, incendios y/o lesiones graves.

Guarde todas las advertencias y las instrucciones para su futura consulta.

El término “herramienta eléctrica” de las advertencias se refiere a la herramienta eléctrica alimentada por la red (con cable) o alimentada a batería (sin cable).

1) Seguridad en el área de trabajo

a) Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras favorecen los accidentes.

b) No utilice herramientas eléctricas en atmósferas explosivas, como en presencia de líquidos, gases o polvos inflamables. Las herramientas eléctricas generan chispas que pueden encender el polvo o los humos.

c) Mantenga alejados a los niños y a otras personas cuando utilice una herramienta eléctrica. Las distracciones pueden causar pérdidas de control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas deben coincidir con la toma de corriente. Nunca modifique el enchufe de ningún modo. No utilice ningún enchufe adaptador con las herramientas eléctricas con toma de tierra (puesta a masa). Los enchufes no modificados y las tomas de corriente que correspondan reducen el riesgo de descarga eléctrica.

b) Evite el contacto del cuerpo con superficies conectadas a tierra o puestas a masa, como tubos, radiadores, cocinas y refrigeradores. Existe un mayor riesgo de descarga eléctrica si su cuerpo está conectado a tierra o puesto a masa.

b) No exponga las herramientas eléctricas a la lluvia ni a la humedad. Si entra agua en una herramienta eléctrica, aumenta el riesgo de descarga eléctrica.

d) No maltrate el cable. No utilice nunca el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los cantos vivos y las piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
e) Cuando utilice una herramienta eléctrica en exteriores, utilice un cable prolongador adecuado para uso en exteriores. Usar un cable adecuado para exteriores reduce el riesgo de descarga eléctrica.
f) Si el uso de una herramienta eléctrica en un entorno húmedo es inevitable, utilice un suministro protegido con un dispositivo diferencial residual (DDR). El uso de un DDR reduce el riesgo de descarga eléctrica.
3) Seguridad personal
a) Esté atento, tenga cuidado con lo que hace y aplique el sentido común cuando utilice una herramienta eléctrica. No utilice herramientas eléctricas si está cansado o bajo el efecto de drogas, alcohol o medicamentos. Un momento de desatención mientras utiliza las herramientas eléctricas puede causar lesiones personales graves.
b) Use equipo de protección individual. Use siempre protectores oculares. Los equipos de protección, como la máscara antipolvo, el calzado de seguridad antideslizante, el casco o la protección auditiva, utilizados en las condiciones adecuadas, reducen las lesiones personales.
c) Evite el arranque involuntario. Compruebe que el interruptor esté en la posición de apagado antes de conectar la herramienta a la fuente de alimentación y/o a la batería, y antes de co-gerla o transportarla. Transportar herramientas eléctricas con el dedo puesto sobre el interruptor o enchufarlas con el interruptor encendido puede causar accidentes.
d) Retire cualquier llave de ajuste o llave de tuercas antes de encender la herramienta eléctrica. Si se deja cualquier tipo de llave puesta en una pieza giratoria de la herramienta eléctrica, pueden producirse lesiones personales.
e) No se estire demasiado. Mantenga una posición firme y equilibrada en todo momento. Así tendrá un mejor control de la herramienta eléctrica en situaciones imprevistas.
f) Vístase en modo adecuado. No use prendas sueltas ni joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas móviles. La

ropa suelta, las joyas o el cabello largo pueden quedar atrapados en las piezas móviles.

g) Si se proporcionan dispositivos para la conexión de aparatos de extracción y recogida de polvo, compruebe que estos estén conectados y que se utilicen correctamente. El uso de aparatos de recogida de polvo puede reducir los riesgos relacionados con el polvo.
h) No permita que la familiaridad adquirida con el uso frecuente de las herramientas le haga confiarse e ignorar los principios de seguridad de las herramientas. Una acción descuidada puede causar lesiones graves en una fracción de segundo.
4) Uso y cuidado de la herramienta eléctrica
a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. Usar la herramienta eléctrica correcta y al ritmo para el que esta ha sido diseñada permite hacer mejor el trabajo y con más seguridad.
b) No utilice la herramienta eléctrica si no se puede encender o apagar con el interruptor. Cualquier herramienta eléctrica que no pueda ser controlada con el interruptor es peligrosa y debe ser reparada.
c) Desconecte el enchufe de la fuente de alimentación y/o quite la batería de la herramienta eléctrica antes de hacer cualquier ajuste, cambiar los accesorios o guardar la herramienta eléctrica. Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.
d) Guarde las herramientas eléctricas inactivas fuera del alcance de los niños y no permita que las utilicen las personas no familiarizadas con las herramientas eléctricas o con estas instrucciones. Las herramientas eléctricas son peligrosas en manos de usuarios no capacitados.
e) Efectúe el mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están desalineadas o agarrotadas, si hay piezas rotas o cualquier otra condición que pueda afectar al funcionamiento de la herramienta. En caso de que la herramienta esté dañada, hágala reparar antes de usarla. Muchos accidentes son causados por herramientas eléctricas mal mantenidas.
f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte bien mantenidas y con bordes de corte afilados tienen

menos probabilidades de atascarse y son más fáciles de controlar.

g) Utilice la herramienta eléctrica, los accesorios y las brocas, etc., de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y el trabajo a realizar. El uso de la herramienta eléctrica para operaciones diferentes a las previstas puede causar situaciones peligrosas.
h) Mantenga las empuñaduras y las superficies de agarre secas, limpias y libres de aceite y grasa. Las asas y las superficies de agarre resbaladizas no permiten un manejo y control seguros de la herramienta en situaciones inesperadas.
5) Uso y cuidado de la herramienta de batería
a) Recargue el aparato solo con el cargador especificado por el fabricante. Un cargador apto para un tipo de batería puede ocasionar riesgos de incendio si se usa con otro paquete de baterías.
b) Use las herramientas eléctricas solo con la batería especialmente diseñada. El uso de cualesquiera otros paquetes puede ocasionar riesgo de lesiones e incendios.
c) Cuando no use la batería, manténgala alejada de otros objetos metálicos tales como grapas de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan poner en conexión los terminales entre sí. Poner en cortocircuito los terminales de la batería puede ocasionar quemaduras o incendios.
d) En condiciones de uso indebido, la batería puede perder líquido; evite el contacto. En caso de contacto accidental, aclare con agua. Si el líquido entra en contacto con los ojos, consulte a un médico. El líquido que expulsa la batería puede causar irritaciones o quemaduras.
e) No utilice una batería o una herramienta que esté dañada o modificada. Las baterías dañadas o modificadas pueden presentar un comportamiento impredecible y provocar un incendio, una explosión o riesgo de lesiones.
f) No exponga una batería o una herramienta al fuego o a temperatura excesiva. La exposición al fuego o a temperaturas superiores a 130 °C puede provocar una explosión. NOTA La temperatura "130 °C" puede sustituirse por la temperatura "265 °F".
g) Siga todas las instrucciones de carga y no cargue la batería o la herramienta fuera del intervalo de temperatura especificado en las

instrucciones. La carga incorrecta o a temperaturas fuera del intervalo especificado puede causar daños a la batería y aumentar el riesgo de incendio.

6) Reparaciones

a) Haga reparar su herramienta eléctrica por una persona cualificada, que use solo piezas de repuesto idénticas. Esto garantiza que se mantenga la seguridad de la herramienta eléctrica.
b) Nunca repare las baterías dañadas. El mantenimiento de las baterías debe ser realizado solo por el fabricante o los proveedores de servicio autorizados.
c) Si el cable de alimentación se daña, debe ser sustituido por el fabricante, sus centros de servicios u otras personas con cualificación similar, para evitar peligros.

ADVERTENCIAS DE SEGURIDAD ADICIONALES PARA LLAVES DE IMPACTO

1. Sujete la herramienta eléctrica por las superficies de agarre aisladas cuando realice alguna operación durante la cual el elemento de fijación pueda entrar en contacto con cables ocultos. Si los elementos de fijación entran en contacto con un cable con tensión, pueden exponer las partes metálicas de la herramienta a tensión y ocasionar una descarga eléctrica al operador.
2. Póngase protectores auditivos cuando use taladros de impacto. La exposición al ruido puede causar pérdida auditiva.
3. Antes de instalarlo, compruebe que el vaso de impacto no esté desgastado, agrietado o dañado.
4. Sujete la herramienta con firmeza.
5. Apoye la herramienta correctamente antes de utilizarla. Esta herramienta produce un par de alto rendimiento. Si la herramienta no se apoya correctamente durante su uso, puede producirse una pérdida de control que provoque lesiones personales.
6. Mantenga las manos alejadas de las piezas móviles.
7. No toque el vaso de impacto, el tornillo, la tuerca o la pieza de trabajo inmediatamente después de haber terminado el trabajo. Pueden estar extremadamente calientes y podrían causarle quemaduras en su piel.
8. Espere siempre a que la herramienta eléctrica se haya detenido por completo antes de dejarla apoyada. La herramienta de aplicación puede

atascarse y hacerle perder el control de la herramienta eléctrica.

1. Asegúrese siempre de tener los pies apoyados con firmeza. Asegúrese de que no haya nadie debajo cuando utilice la herramienta en lugares altos.
2. El par de apriete adecuado puede variar en función del tipo o tamaño del perno. Compruebe el par de apriete con una llave dinamométrica.
   11 Asegúrese de que no haya cables eléctricos, tuberías de agua, tuberías de gas, etc., que puedan suponer un peligro si se dañan con el uso de la herramienta Utilice detectores adecuados para determinar si hay líneas de suministro ocultas o póngase en contacto con la empresa local de servicios públicos para obtener ayuda.

ADVERTENCIAS DE SEGURIDAD PARA LA BATERÍA

a) No abra la batería. Peligro de cortocircuito.
b) Proteja la batería del calor, p. ej., de la luz solar intensa continua, los incendios, el agua y la humedad. Peligro de explosión.
c) En caso de daño y de uso incorrecto de la batería, esta puede emitir vapores. Ventile el área y consulte a un médico si se siente mal. Los vapores pueden irritar el sistema respiratorio.
d) Utilice la batería solo junto con su producto Vonroc. Esta medida protege la batería de sobrecargas peligrosas.
e) La batería puede sufrir daños ocasionados por objetos puntiagudos tales como clavos o destornilladores o por fuerzas aplicadas externamente. Puede producirse un cortocircuito interno que dé lugar a que la batería se incendie, emita humo, explote o se caliente en exceso.

ADVERTENCIAS DE SEGURIDAD PARA EL CARGADOR

Uso previsto

Cargue solo las baterías recargables de tipo CD801AA y CD803AA con el cargador. Otros tipos de baterías pueden estallar y causar lesiones y daños.

a) El aparato no debe ser usado por personas (incluidos niños) con capacidad física, sensorial o mental reducida, o que no tengan experiencia o conocimiento suficientes, salvo que hayan sido capacitadas o estén bajo supervisión.
b) Controle que los niños no jueguen con el aparato.
c) ¡No recargue baterías no recargables!

d) Durante la carga, ¡las baterías deben dejarse en un lugar bien ventilado!

Seguridad eléctrica

Compruebe siempre que la tensión de alimentación coincida con la tensión indicada en la placa de datos.

• No utilice la máquina si el cable de alimentación o la toma de corriente está dañada.
• Utilice solo cables prolongadores adecuados a la potencia de la máquina, con un grosor mínimo de 1,5 mm². Si utiliza un cable prolongador en carrete, desenrolle siempre todo el cable.

2. INFORMACIÓN SOBRE LA MÁQUINA

Uso previsto

La máquina está destinada a introducir y aflojar tornillos y pernos, así como a apretar y aflojar tuercas respetando los datos técnicos. El entorno principal es el sector de la automoción, la construcción metálica o los trabajos de techado. El dispositivo no ha sido diseñado para taladrar.

ESPECIFICACIONES TÉCNICAS

Este manual ha sido redactado para diferentes números de juegos / artículos. Compruebe el número de artículo correspondiente en la siguiente tabla de especificaciones para conseguir la composición y el contenido correctos de su juego.

Modelo n.o	Baterías incluidas	Cargadores incluidos
IW502DC	-	-
S_IW502DC	CD801AA CD802AA
S2_IW502DC	2 x CD801AA CD802AA
S3_IW502DC	CD803AA CD802AA

Información de la máquina
Tensión nominal	20 V=---
Mandril	Mandril cuadrado de 1/2"
Primer ajuste del par de apriete	100 Nm
Segundo ajuste del par de apriete	200 Nm
Tercer ajuste del par de apriete	300 Nm
Cuarto ajuste del par de apriete	400 Nm
Peso 1,8 kg
Velocidad sin carga 0-2300/min
Velocidad de impacto sin carga	0-3000/min
Nivel de presión acústica L_PA	87.64.8 dB(A) K=3 dB(A)
Nivel de potencia acústica L_WA	97.64 dB(A), K=3dB(A)
Vibración 7.41 m/s2 K=1.5 m/s2

Modelo n.o CD801AA
Tipo de batería lones de litio
Voltaje 20 V	——
Capacidad 2,0 Ah
Cargador recomendado CD802AA
Peso 0,3 kg

Modelo n.o CD802AA
Entrada del cargador 220-240 V, 50 Hz 0,4 A
Salida del cargador 21 V	2,5 A
Tiempo de carga batería 2 Ah 60 minutos
Tiempo de carga batería 4 Ah 120 minutos
Baterías recomendadas	CD801AA, CD803AA
Peso	0,36 kg

Modelo n.o CD803AA
Tipo de batería	lones de litio
Voltaje 20 V	——
Capacidad 4,0 Ah
Cargador recomendado CD802AA
Peso	0,65 kg

Use solo las siguientes baterías de la plataforma de baterías VONROC VPOWER 20V. El uso de cualquier otra batería puede causar lesiones graves o dañar la herramienta.

CD801AA 20 V, 2 Ah, iones de litio

CD803AA 20 V, 4 Ah, iones de litio

Para cargar estas baterías se puede utilizar el siguiente cargador de batería.

CD802AA Cargador rápido

Las baterías de la plataforma de baterías VONROC VPOWER 20 V son intercambiables con todas las herramientas de la plataforma de baterías VONROC VPOWER de 20 V.

Nivel de vibración

El nivel de emisión de vibraciones indicado en este manual de instrucciones ha sido medido según una prueba estándar proporcionada EN 62841; puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta para los usos indicados.

• Usar la herramienta para otros trabajos o con accesorios diferentes o escasamente manteni-dos, puede aumentar significativamente el nivel de exposición.
• Cuando la herramienta está apagada o cuando está en funcionamiento pero no está realizando ninguna tarea, el nivel de exposición puede reducirse considerablemente.

Protéjase contra los efectos de las vibraciones haciendo el mantenimiento a la herramienta y a sus accesorios, manteniendo las manos calientes y organizando sus patrones de trabajo.

DESCRIPCIÓN

Los números del texto se refieren a los diagramas de las páginas 2-3.

1. Máquina
2. Batería
3. Botón de desbloqueo de la batería
4. Luz de trabajo
5. Interruptor de Encendido/Apagado
6. Mandril cuadrado de 1/2" (12,7 mm)
7. Interruptor de dirección
   8a. Botón de selección de grupo
   8b. Indicador LED de selección de par
8. Gancho para cinturón
9. Botón de indicadores LED de batería
10. Indicadores LED de la batería
11. Cargador
12. Indicadores de LED del cargador

3. MONTAJE

Antes de realizar cualquier trabajo en la herramienta eléctrica, extraiga la batería.

Hay que cargar la batería antes del primer uso.

Colocación de la batería en la máquina (Fig. B)

Compruebe que el exterior de la batería esté limpio y seco antes de conectarla al cargador o a la máquina.

1. Inserte la batería (2) en la base de la máquina como se muestra en la Fig. B.
2. Pulse la batería más hacia delante hasta que haga clic en su sitio.

Extracción de la batería de la máquina (Fig. B)

1. Presione el botón de desbloqueo de la batería (3).
2. Extraiga la batería de la máquina como se muestra en la Fig. B.

Comprobación del estado de carga de la batería (Fig. C)

• Para comprobar el estado de carga de la batería, pulse brevemente el botón (10) de la batería.
• La batería tiene 3 luces que indican el nivel de carga, cuantas más luces estén encendidas, más batería queda.
• Cuando las luces están apagadas significa que la batería está vacía y debe cargarse inmediatamente.

Carga de la batería con el cargador (Fig. C)

1. Extraiga la batería (2) de la máquina.
2. Dé vuelta la batería (2) y deslícela en el cargador (12) como se muestra en la Fig. C.
3. Empuje la batería hasta que quede totalmente colocada en la ranura.
4. Enchufe el enchufe del cargador en una toma de corriente y espere un poco. Los indicadores de LED del cargador (13) se encenderán y mostrarán el estado del cargador.

El cargador tiene 2 indicadores de LED (13) que indican el estado del proceso de carga:

Estado del LED rojo	Estado del LED verde	Estado del cargador
Apagado Apagado Sin energía
Apagado Encendido		Modo de espera:- No hay ninguna batería insertada, o- se ha insertado la batería, pero ha finalizado el proceso de carga.
Encendido Apagado Carga de la batería en curso

• La carga completa de la batería de 2 Ah puede llevar hasta 60 minutos.
• La carga completa de la batería de 4 Ah puede llevar hasta 120 minutos.

Cuando la batería esté totalmente cargada, desenchufe el enchufe del cargador de la toma de corriente y extraiga la batería del cargador.

Cuando la máquina no se utiliza por un largo periodo de tiempo, es conveniente guardar la batería cargada.

Desmontaje y montaje de accesorios

Utilice únicamente accesorios de impacto hexagonales de 1/2" (12,7 mm). EL uso de accesorios que no sean de impacto pueden provocar roturas y situaciones de peligro. Inspeccione el accesorio antes de utilizarlo para garantizar la ausencia de grietas.

• Apague la máquina
• Mueva el interruptor de inversión de dirección (7) a la posición intermedia para bloquear el movimiento del interruptor de encendido/apagado.
• Retire el casquillo del mandril (6), si lo hay.
• Haga clic en la nuevo vaso en el mandril (6).
• Compruebe si el vaso está correctamente conectado
• Para retirar el vaso, basta con tirar de él.

4. FUNCIONAMIENTO

Encendido y apagado de la máquina (Fig. A)

El interruptor de encendido/apagado (5) se usa para activar la máquina y ajustar la velocidad de rotación.

• Al pulsar el interruptor de encendido/apagado (5) se activa la máquina, cuanto más se pulsa el interruptor, más veloz se vuelve el taladro.
• Al soltar el interruptor de encendido/apagado (5) se detiene la máquina.
• Mueva el interruptor de inversión de dirección (7) a la posición intermedia para bloquear el movimiento del interruptor de encendido/apagado.

Apoye la máquina solo cuando se haya detenido completamente. No la coloque sobre superficies polvorientas donde las partículas de polvo puedan entrar en el mecanismo.

Ajuste de la dirección de rotación (Fig. A)

• Coloque el interruptor de dirección (7) en la posición para atornillas tornillos o tuercas.
• Coloque el interruptor de dirección (7) en la posición — para sacar tornillos o tuercas.

Ajuste de la selección del par de apriete(Fig. E)

Es posible modificar el par máximo mediante cuatro ajustes. Los ajustes son 100, 200, 300 y 400 Nm.

• Pulsando el botón (8A). El par se incrementa y la selección de la corriente se indica mediante los indicadores LED (8B).
• Aumenta con cada pulsación del botón. Cuando se alcanzan los 400 Nm y se vuelve a pulsar el botón, se vuelve a iniciar a 100 Nm.
  Después de retirar la batería, se recuerda la última selección de par.

Luz de trabajo(Fig. A)

La máquina está dotada de una luz de trabajo (4) para iluminar el lugar de trabajo.

• Se enciende automáticamente al pulsar el interruptor de encendido/apagado.
• Se apaga automáticamente al volver a liberar el interruptor de encendido/apagado.

5. MANTENIMIENTO

Antes de realizar la limpieza y el mantenimiento, apague siempre la máquina y extraiga la batería de la máquina.

Limpie periódicamente la carcasa de la máquina con un paño suave, preferentemente después de cada uso. Asegúrese de que los orificios de ventilación estén libres de polvo y suciedad. Elimine el polvo persistente utilizando un paño suave humedecido con agua y jabón. No use disolventes tales como gasolina, alcohol, amonia-co, etc. Tales productos químicos pueden dañar los componentes sintéticos.

MEDIOAMBIENTE

aparatos eléctricos o electrónicos defectuosos y/o desechados deben recogerse en lugares de reciclado apropiado.

Solo para países de la Comunidad Europea

No elimine las herramientas eléctricas como residuos domésticos. De acuerdo con la Directiva europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos, y su transposición a las legislaciones nacionales, las herramientas eléctricas que ya no se utilizan deben recogerse por separado y eliminarse en modo ecológico.

GARANTÍA

Los productos VONROC han sido fabricados con los estándares de calidad más elevados y garantizamos que están exentos de defectos relacionados con los materiales y la mano de obra durante el período legalmente establecido a partir de la fecha de compra original. Si, durante este periodo, el producto presenta algún fallo de los materiales y/o la mano de obra, póngase en contacto directamente con VONROC.

Las siguientes circunstancias están excluidas de esta garantía:

• Si se han realizado o se ha intentado realizar reparaciones o alteraciones en la máquina por parte de centros de servicio no autorizados.
• Desgastenormal.
• La herramienta ha sido usada impropiamente, mal utilizada o mantenida incorrectamente.
• Si se han utilizado piezas de repuesto no originales.

Esta constituye la única garantía, expresa e implícita, ofrecida por la empresa. No existen otras garantías expresas o implícitas distintas a la especificada en el presente documento, incluidas las garantías implícitas de comerciabilidad y de adecuación a un propósito particular.

VONROC no será responsable bajo ninguna circunstancia de ningún daño incidental o consecuente. Los recursos de los distribuidores están limitados a la reparación o sustitución de las unidades o piezas no conformes.

El producto y el manual de usuario están sujetos a variaciones. Las especificaciones pueden variarse sin aviso previo.

1. ISTRUZIONI DI SICUREZZA

Risco de choque eléctrico.

2) Segurança eléctrica

3) Segurança eléctrica

O seguinte carregador pode ser utilizado para carregar estas baterias.

CD802AA Carregador rápido

As baterias da plataforma de baterias VPOWER de 20 V da VONROC podem ser utilizadas com todas as ferramentas da plataforma de baterias VPOWER de 20 V da VONROC.

Nível de vibração
