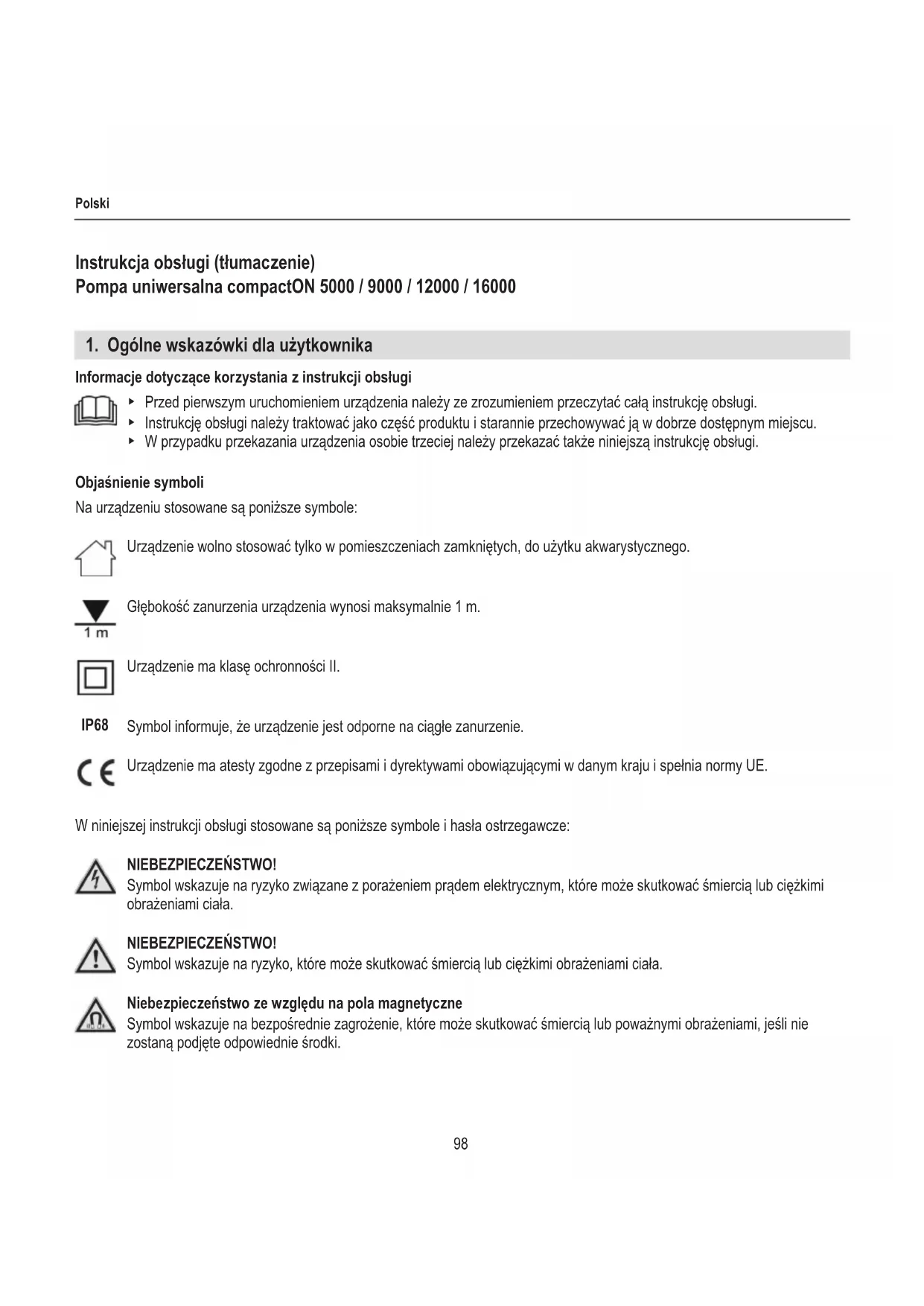

INSTRUKCJA OBSŁUGI compactON 12000 EHEIM

Instrukcja obslugi (thumaczenie)

Pompa uniwersalna compactON 5000 / 9000 / 12000 / 16000

1. Ogólne wskazówki dla uzytkownika

Informacje dotyczze korzystania z instrukcji obslugi

• Przed pierwszym uruchomieniem urzadzenia danezy ze zrozumieniem przyczytać cala instrukcję oblsugi.
  Instrukcje oblugni nalezy traktowac jako czesc produktu i starannie przechowyac ja w dorze dostepnym比我jscu.
  W przypadku przykazania urzadzenia osobie trzechiej nalezy przykazac takze niniejsza instrukcje obstugi.

Objasnienie symboli

Na urzadzeniu stosowane są ponizsze symbole:

Urzadzenie wolno stosowac tylko w pomieszczeniach zamkiptych, do uzytku akwarystycznego.

Glebokosc zanurzenia urzadzenia winosi maksymalnie 1 m.

Urzadzenie ma klase ochronnosci II.

IP68

Symbol informuje, ze urzadzenie jest odporne na ciagle zanurzenie.

Urzadzenie ma atesty zgodne z przyepisami i dyrektywami obowiazujacymi w danym kraju i spelnia normy UE.

W niniejszej instrukcjji obslugi stosowane sa ponijsze symbole i hasla ostrzegawcze:

NIEBEZPIECZENSTWO!

Symbol wskazuje na ryzyko zwiazane z porazeniem pradem elektrycznym, ktore moze skutkowac smiercia lub cięzkim obrażeniami ciał.

NIEBEZPIECZENSTWO!

Symbol wskazuje na rzyko, ktore moze skukowac smiercia lub cięzkimi obrażniami ciala.

Niebezpieczentwo ze względu na pola magnetyczne

Symbol wskazuje na bezposrednie zagrozenie, ktore moze skutkowac smiercia lub powaznymi obrazeniami, jesti niz zostana podjete odpowiednie srodki.

OSTRZEZENIE!

Symbol wskazuje na ryzyko, ktore moze skutkowac lekkimi lub srednimi obrazeniami ciaa lub stanowic zagrozenie dla zdrowia.

ZACHOWAÇ OSTROZNOSC!

Symbol wskazuje na rzyko szkód materialnych.

Wskazówka zawierajca przydatne informacja i rady.

Rodzaje oznaczenia

A Odnosnik do rysunku, tutaj odnosnik do rysunku A.
Wezwanie do podęcia dziatania.

2. Zakres zastosowania

Urzadzenie i wsystkie zawarte w zakresie dostawy czeci są przyznaczone do uzytku prywatné i wolno wykorzystwyac je wylącznie:

-do celow akwarystycznych,
w pomieszczeniach zamnietych,
-przy przestrzeganiudanych technicznych.

Eksploatacja urzadzenia objeta jest nastepujacymi ograniczeniami:

• Nie möglich ono sCLUZyć do celów zarobkowych ani przyemysłowych.
• Nie wolno pompować substancji zrących, Łatwopalnych, agresywnych lub wybuchowych,Środków spożywczych i wody pitnej.
• Temperatura wody nie müssen przyekraczać 35^ .
  Nigdy nie uzytkowac bez przyphwu wody.

3. Wskazówki dot. bezpieczewska

Niniejsze urzadzenie要去stanowiczagrozeniedlaosobirzeczy,jesli bedzieuzytkowane nieprawidlowo lubniezgodniez przyznaczeniembadzjesli wskazowki dotyczbebepieczenstwa Niebebaprestrzegane.

Zasady bezpieczestewa

• Urzadzenia to nie powinno być uzytkowane przy czocny (wączajć w to daneci) z ograniczona sprawnosćia fizyczna, umysłowā lub sensoryczna oraz przy czocny osoby niedospiadajć odpowiednej wiedzy i doświadczenia, chybaź uzytkowanie sprzȩtu odbywa są pod nadzorem i z instruktażem opiekunów odpowiedzialnych za bezpieczenstwo wospomnianych osob. Dzieci naleźny nadzorować, aby mię pewnosć,źne wykorztystuṇa urzadzenia do zapawy.
  · Tylko na rynki europejskie: Niniejsze urzadzenia sąbć uzywane przy czcie w wieku powyzej 8 lat oraz osoby o agraniczonych zdolnosciach fizycznych, sensorycznych lub umysłowych oraz osoby wykazujuce brak dozwiedczenia i/lub wiedzy pod warunkiem, ze będa nadzorowane lub dostana pouczone w zakresie bezpiecznego uzytkowania urzadzenia oraz zrozumiejawynikajace z tego zagrożenia. Dzieci nie moga bawić są tym urzadzeniem. Czyszczenie oraz konserwacja leźće w gestii uzytkownikia nie moga być przypegowadzane przy czcie, chybaź pod nadzorem osoby dorosiej.
• Przed Rozpoczeciem uzytkowania przypegowadzić kontrôle wzrokowa, aby upewnić są, ze urzadzenia, a zwlaszcza przyzwód sieciowy i wtyczka, są uszkodzone.
• Naprawy mogę być wykonywane wychȩczne przyż serwis EHEIM.
• Nie wolno wymieniacz przywodu sieciowychkiego togo urzadzenia. W przypadku uszkodzenia przywodu urzadzenia sąȩzy zeźomowania.
  · Wykonywać wyłącznie prace opisane w niniejszej instrukcji.
• Stosować wyłącznie oryginalne częsci zamienne i akcesoria przyeznaczone do tego urzadzenia.

Urzadzenie powinno byc zabezpieczone za pomocag wyłacznika rożnicowoprudowej o znamionowym pradzie resztkowym nie sąkszym nz 30 mA. W razie pytań lub problemów naleź zworcić sie do wykwalifikowanego elektryka.

W razie przycieku wody lub uruchomienia wyłacznika rożnicowoprádowej na-lezy natychmiast odźczyć od sieci elektrycznej wzystkie urzadzenia znajdujece sie w akwarium.

Zasadniczo nalezy odłaczać od sieci elektrycznej wzystkie urzadzenia znajduźace są w akwarium w nastepujacych sytuacctach: gdyNie są one uzywane, przychod ich zamontowaniem lub wymontowaniem oraz przyzed wzystkimi pracami zwiazanymi z czyszczemen lub konserwacja.

• Chronic gniazdo wtykowe i wtyk sieciowy przyd wilgocią i zamoczenia. Utworzyć petlę zabezmieczajność na kablu sieciowym. Unie-mozgliwa ona dostawanie są wody ewentualnie plynacej wzdłusz kabla do gniazdka, co mogłowby spowodowej zwarcie.

• Parametry elektryczne urzadzenia musza byc zgodne z parametrami sieci elektrycznej. Parametry te mayna znaleźć na tabliczce znamionowej, opakowaniu lub w niniejszej instrukcj.

• Urzadzenia jest wyposzazone w elektromagnes o silnym polu magnetycznym, króre要去 wptywac na prace rozruszników serca lub wszczechionych kardiowerterów-defibrylatorów (ICD).Między takimi implantami a elektromagnesem naleźny zachować co najmiej 30-centymetrowa odlegość.

4. Uruchamianie

Podłuczanie węza

1. Przy użyciu pily skróci wyczke przyłączeniowa do srednicy węza (A/B).
2. Przykrećić wtyczke przyłączeniowa do pompy.
3. Połaczy wąź z wtyczka przyłączeniowa.

Zalecamy zamocowanie węza zaciskiem do wȩza.

Montaż plyty mocujacej

1. Wkreci przyssawki w otwory plyty mocujucej (C).
2. Wsunac phyte mocujaca w prowadnice na dolnej stronie korpusu silnika az do zatrasniecia sie(D).

Aby zdemontowac phyte mocujaca, trzeba nacinac dzwignie oblokowujaca ①.

Monta z krccw lwtowego do zastosowan zewnetrznych

Mozliwe jest stosowanie pompy wewnatrix i na zewnatrix akwarium. Wyczka przyȩczeniowa ② uzwiia np. podȩczenia węza.

1. Za pomocapiy skrocić krócie wlotowy, tak aby pasowat do srednicy weza (A/B).
2. Wkrcic krccic wlotowy w obudowpompy (E/F).
3. Połaczycz wąź z króccem wlotowym.

Zalecamy zamocowanie węza zaciskiem do wȩza.

Montaz koszy filtra compactON 5000

1. Umiecieć zędany kosz filtra ③ lub ④ w obudowie pompy (E).

Montaž koszy filtra compactON 9000 / 12000 / 16000

1. Nałoźyc kosz filtra ④ na element przyłączeniowy (F).

5. Obsługa

ZACHOWAÇ OSTROZNOSC! Uszkodzenia rzejcowe.

Pompa nie doit pracowac na sucho.

Wlaczanie/wylaczanie pompy

1. W akwarium: Zamocowac urzadzenie pod poziemem wody na dnie lub na sciance wewnetrznej akwarium (G). Przestregac maksymalnej glebokosci zanurzenia (patrz dane techniczne).

Poza akwarium: Zamocowac urzadzenie na stabilnej powierzchni poza akwarium (H). Przyssawski sluza jako amortzatory drgan.

1. Podączyć wtyk sieciowy do gniażda sieciowego. Uwaga: Pompa uruchomi są od razu!
2. Wyjać wtyk sieciowy z gniażda sieciowego, aby wyłączyć urzadzenia.

6. Konserwacja

NIEBEZPIECZENSTWO! Porażenie prȩdom elektrycznym!

Przed pracami konserwacyjnymi nalezy zawsze odłacza wszystkie urzadzenia od sieci elektrycznej.

ZACHOWAÇ OSTROZNOSC! Uszkodzenia rzechowe.

Do czyszczenia nie stosowac zadnych twardych przydmiotów ani agresywnych srodków czyszczązych.
- Elementy urzadzenia nie nadaj są do mycia w zmywarce! Urzadzenia oraz seinen elementów nie wolno myc w zmywarce.

W dalszej czeci opisano pracce konserwacyjne, ktore są wymagane w celu zapewnienia optymalej i bezawarynej eksploataci. Regularne wykonywanie prac konserwacyjnych przywotnosc i zapewnia prawidlowe dzialanie urzadzenia przyez dlugi czas.

Czyszczenie kosza filtra

1. Wyjac pompé z akwarium.
2. Sciąnac kosz filtra z obudowy pompy lub z elementu przyłączeniowej.
3. Wyczyscic filtr pod bierzacwoda.
4. Ponownie zamontować kosz filtra, wykonujć czynnosci demontañowe w odwrotnej kolejnosci.

Czyszczenie pompy

1. Wyjac pompé z akwarium.
2. Odkreci zdjac s Ruby mocujace 5 (EJ).
3. OdiagnacPokrywepompy ⑥ do przodu, od korpusu silnika.
4. Wyjać wirnik pompowy z korpusu silnika (K/L).
5. Zdjac o-ring ⑨ z obudowy silnka.
6. Wyczyscic wszystkie componenty pod biezacwoda.
7. Ponownie zamontować pompę, wykonujć czynnosci demontañowej w odwrotnej kolejnosci.

compactON 5000: Zwracac uwage na kierunek montazu wirnika pompy. Nosek (w Pokrywie wirnika pompy musi wchodzic w wyciecie (w korpusie silnika.
compactON 9000 / 12000 / 16000: Podczas montazu zwrócić uwage na to, aby oznaczenia ⑩ na wirniku pompy i obudowie silnika zbiegly sie.

7. Usuwanie usterek

NIEBEZPECZENSTWO! Porażenie prȩdom elektrycznym!

• Przed Rozpoczeciem uwuania usterek wyjac wtyk siciowy.

Usterka Mozliwa przyczyna Sposob usuniecia

Pompa nie uruchamia są.	Brak napięcia siediociego.	Sprawdzić napiȩcie siediocie. Sprawdzić przywoód zasilajacja.
Pompa wąłącza są Pompa zwiera urzadzenie elektryczne do stero - wania rotacja i nadzoru warunków funkcyjnych. Wrazie braku wody lub blokady pompy elektronika wykrywa problem i zatrzymuju pompę. Po 10 pró-bach ponownego uruchomienia waciousu minuty pompa calkowicie są wąłącza.	1. Wymią wtyk siediocy. 2. Usunuć przyczyny problemu. 3. Ponownie podȩczyć wtyk siediocy.
Pompa nie tłowczy	Wtyk siediocy nie jest podȩczony.	Podȩczyć wtyk siediocy do gniaźda siediocygo.
	Zablokowy wirnik pompy. • Wyczyśćcie pompę.
	Zadziały termiczny wąȩcznik zabeprȩcie sący. 1. Odlączyć wtyk siediocy i poczekość, ale pompa ostygnie. 2. Po upływie ok. godziny ponownie podȩczyć wtyk siediocy.
Pompa tłowczy niewystarczajćo	Kosz filtra jest zanieczyszczony. • Wyczyśćcie kosz filtra.

W przypadku pozostalych usterek skontaktować sie z serwisem EHEIM.

8. Zakończenie uzytkowania i utylizacja

Przechowywanie

1. Wyjać urzadzenia z akwarium.
2. Wyczyscic urzadzenie.
3. Przechowycu urzadzenie w mieux scu nienarazonym na wystepowanie ujemnych temperatur.

Utylizacja

Podczas utylizacja urzadzenia sązy przystrzegać obłowiazujych przypeś ow sprawnych. Informacja dotyczna utylizacja urzadzen elektrycznych i elektronicznych we Wspólnicie Europejskiej:

Na terenie Wspólnoty Europejskiej obowiażuja przyepamie krajowe dotyczne utyizacji urzadźne zasilanych elektrycznie, któ oparte są na dyrektywie UE 2012/19/WE w sprawie zuzytego spreţu elektryczné i elektronicznego (WEEE). Zgodnia z nimi niniejszego urzadzenia nie wolno wyrzuć do odpadów komunalnych ani domowych. Urzadzenia jest bezplatie odzierane w komunalnych punktach zbiörki lub przyzek zak;lady utyizacji odpadów. Opakowanie produktu składa sie z materiałow, któ mayna poddać recyklingowy. Materialy te naleź yztylizowej w ekologiczny sposob i oddac do ponownego przytetworzenia.

9. Dane techniczne

compactON 5000 9000 12000 16000
Typ 1032 1033 1034 1035
Moc znamionowa 70 W 80 W 110 W 160 W
Wydajnosć tloczenia 5000 l/h 9000 l/h 12000	l/h 15500 l/h
Maks. wysokość tloczenia	3,60 m	3,70 m	4,20 m	4,50 m
Maks. gląbokość zanurzenia	1 m
Wymiary (dl. × szer. × wys.)	142 × 92 × 154 mm	175 × 110 × 185 mm		180 × 110 × 185 mm
Długosity przygowodu	2 m
Przyȩcza wody	Ø25 mm / Ø32 mm	Ø25 mm / Ø32 mm / Ø38 mm
Temperatura medium	4 - 35°C
Napiȩcie sieciowe / czȩstotliwość	220 - 240 V / 50 Hz

10. Częsci zamiennent

Patrz strona 3.
