INSTRUKCJA OBSŁUGI DAB20 DENVER

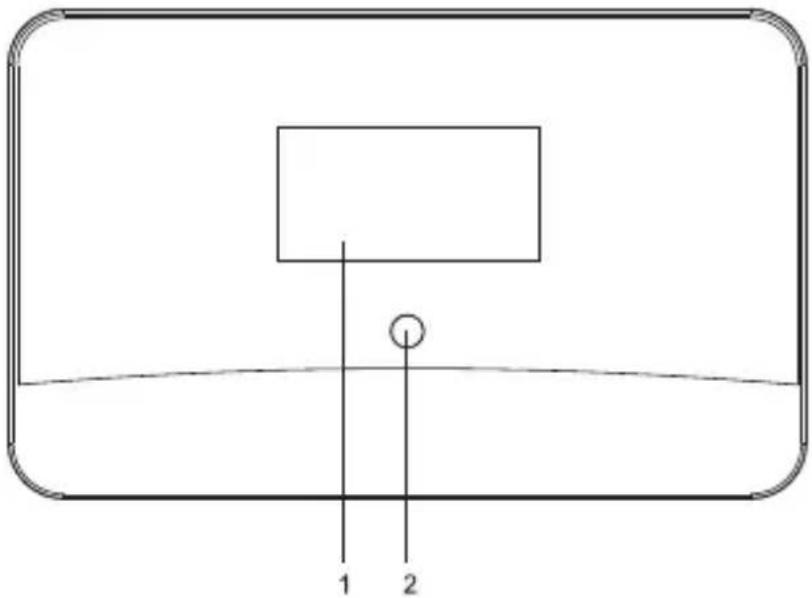

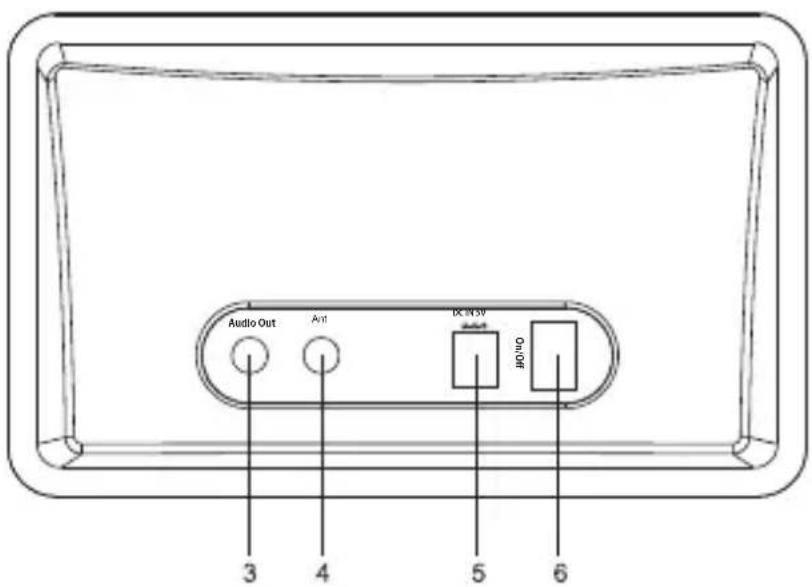

Umieszczenie przycisków

1. Wyświetlacz LCD
2. Pilot zdalnego sterowania
3. 3,5-mm stereofoniczne gniazdo wyjściowe audio
4. 3,5-mm gniazdo wejściowe anteny
5. Gniazdo WEJŚCIA ZASILANIA DC
6. Zasilanie WŁ./WYŁ.

Audio Out A11 DC IN 3V M2/10 3 4 5 6

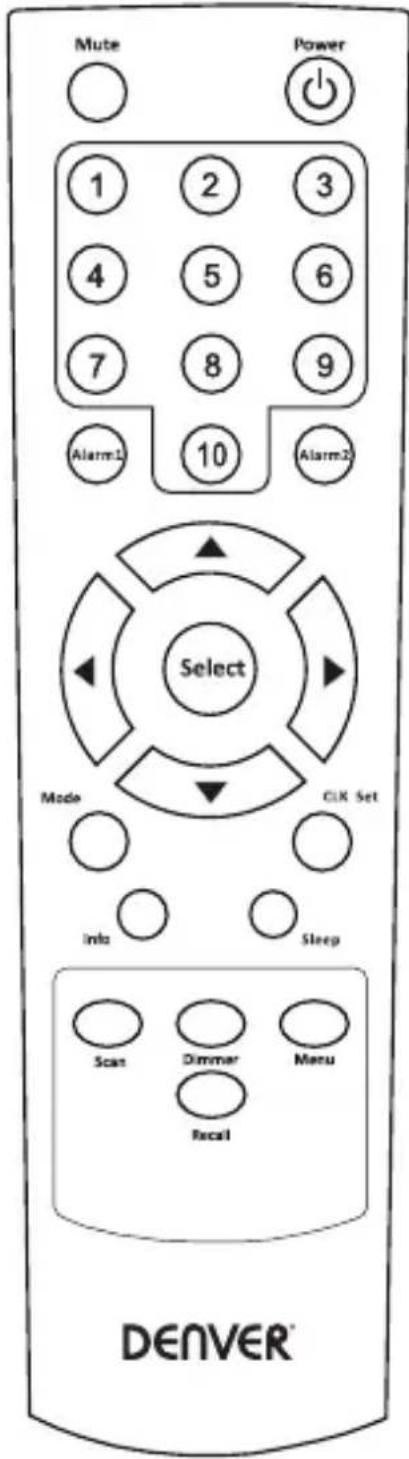

Pilot

Mute Power 1 2 3 4 5 6 7 8 9 Alarm1 10 Alarm2 Select Mode CLK Set Info Sleep Scan Dimmar Menu Recal DENVER®

1. POWER: Włączanie z trybu gotowości lub przełączanie do trybu gotowości.

2. MUTE: Włączanie/wyłączanie wyciszenia.

3. 1--10: Numer zapamiętanej stacji.

Naciśnij i przytrzymaj przycisk, by zapisać stację.

Naciśnij, by przywołać stację.

1. Alarm1/2: Ustawienia budzika dla Budzika 1 i Budzika 2.

2. ▲/▼: Naciśnij ▲, by zwiększyć poziom głośności oraz ▼, by zmniejszyć poziom głośności.

3. ◀/▶: Naciśnij, by przewijać menu do góry lub w dół.

Tryb odtwarzania DAB: naciśnij ◀/▶, by wrócić do listy stacji, a następnie naciśnij ◀/▶, by przewinąć do stacji, na koniec naciśnij Select, by potwierdzić.

Tryb odtwarzania FM: naciśnij ◀/▶, by dostroić częstotliwość.

Naciśnij przycisk na długo, by przeskoczyć do poprzedniego/następnego dostępnego kanału radiowego.

1. Select: Naciśnij, by potwierdzić czynność.

W trybie odtwarzania FM: naciśnij raz, by przeskoczyć do następnego dostępnego kanału radiowego.

1. Mode: Przełącza między trybem DAB i FM.

2. CLK Set: Przytrzymaj, by ręcznie ustawić zegar i godzinę.

3. Info: Wyświetla szczegółowe informacje na temat właśnie odbieranej stacji radiowej, naciśnij wielokrotnie, by wyświetlić różne dostępne informacje.

4. Sleep: Ustawia timer snu.

5. Scan: Rozpoczyna pełne skanowanie DAB oraz automatycznie wyszukiwanie następnej dostępnej stacji w trybie FM.

6. Dimmer: Naciśnij wielokrotnie, by ustawić jasność wyświetlacza spośród 3 poziomów.

7. Menu: Wchodzi do menu głównego trybu radio, gdy odbierana jest stacja.

Powrót do ekranu odbieranej stacji po zakończeniu czynności w innych menu.

1. Recall: Przywraca listę zapisanych stacji.

Uruchomienie

1. Użyj załączonego do zestawu adaptera AC, podłącz bolec do wejścia DC z tyłu radia oraz podłącz wtyczkę do gniazda ściennego.
2. Aby otrzymać najlepszy odbiór, umieść radio jak najbliżej okna.
3. Podłącz zewnętrzny głośnik do wyjścia audio radia.
4. Podłącz dołączoną do zestawu antenę drutową do gniazda ANT.
5. Rozwin antenę na całą długość, by otrzymać jak najlepszy odbiór. Konieczne może być poruszenie nią w celu osiągnięcia optymalnego kierunku, oferującego najlepszy odbiór.
6. Włącz radio, naciskając przycisk On/Off z tyłu radia. Włączy się wyświetlacz i pojawi się na nim, jak następuje: Radio domyślnie włączy się w trybie DAB, po czym automatycznie rozpocznie się pełne wyszukiwanie stacji radiowych:

1. Jeśli pojawi się problem z odbiorem, spróbuj przesunąć antenę lub zmienić jej kierunek, by poprawić odbiór.
2. Po zakończeniu wyszukiwania rozpocznie się odbiór pierwszej (alfabetycznie) stacji.
3. Naciśnij raz przycisk , a radio przełączy się z trybu pracy do trybu gotowości.

TRYB Radia

Radio DAB posiada dwa trybu pracy:

○ Radio DAB

○ Radio FM

Naciśnij przycisk , by przełączać między DAB/FM.

Obsługa radia DAB

1. Jeśli radio zostało włączone po raz pierwszy, automatycznie rozpocznie się „full scan” stacji radiowych DAB.
2. Po zakończeniu wyszukiwania stacje zostaną zapisane na liście w kolejności alfabetycznej i rozpocznie się odbiór pierwszej.
3. Po kolejnym włączeniu trybu DAB odbierana będzie ostatnio słuchana stacja.

Ustawienia DAB

Aby wyświetlić więcej funkcji i ustawień dostępnych dla radia, naciśnij przycisk

.

Użyj przycisku ◀ i ▶, by wybrać i naciśnij , by potwierdzić. Naciśnij przycisk , gdy chcesz wyjść z bieżącego menu.

○ Full scan
- Manual Tune
○ DRC
- Prune
○ System

11:23 DAB

- Full scan

Przeprowadza wyszukiwanie stacji od kanału 5A do 13F. Możesz także nacisnąć przycisk , by przeprowadzić „Full scan”.

- Manual tune

Funkcja ta pozwala na sprawdzenie, czy konkretna częstotliwość może być odbierana w danym regionie oraz odpowiednią moc sygnału.

Po wybraniu tej opcji wyświetli się lista częstotliwość DAB.

Wybierz częstotliwość, a zostanie wyświetlony pasek mocy sygnału. Jeśli pasek mocy jest szary, to znaczy, że częstotliwość nie może być odbierana w danych regionie.

11:26 DAB < Manual tune >

DRC

Dynamic Range Control (DRC), czyli dynamiczna kontrola zakresu może ułatwić słuchanie cichych dźwięków, gdy radio znajduje się w głośnym otoczeniu.

Funkcja ta jest dostępna tylko dla DAB.

DRC wył. — bez kompresji

Wysoki DRC — maksymalna kompresja

Niski DRC — minimalna kompresja

Ustawienie kompresji na poziomie maksymalnym poprawi ciche dźwięki, równocześnie zachowując głośne dźwięki na bieżącym poziomie.

Prune

Niektóre usługi DAB mogą zaprzestać nadawania lub stacje nie mogą być odbierane. Czyszczenie stacji usunie te stacje DAB z listy stacji, które nie mogą już być odbierane.

System

Dostępne są następujące ustawienia:

• Equalizer
  ○ Time
• Backlight
  ○ Language
  ○ Factory Reset
• SW version

- Equalizer

Ustawienia dźwięku muzyki do preferowanego. Dostępne są zaprogramowane ustawienia EQ. Można także ustawić własny styl, korzystając z „My EQ...”.

• Time

Dostępne są następujące ustawienia:

1. Set Time/Date: Umożliwia użytkownikowi ręczne ustawienie bieżącej Time i Date.
2. Auto Update: Funkcja ta ustawi godzinę i datę radia automatycznie wraz z danymi wysyłanymi przez stację nadawczą albo DAB, albo FM.
   * Należy pamiętać, że automatyczna aktualizacja godziny/daty przez FM może nie działać w danym regionie, więc zalecamy opcję aktualizacji przez DAB.
3. Set 12/4 Hour: Opcja ta zmieni format zegara na 12- lub 24-godzinny.
4. Set Date Format: Zmienia format wyświetlania daty między DD-MM-RRRR/MM-DD-RRRR.

- Backlight

Radio jest wyposażone w 3 ustawienia podświetlenia:

Timeout:

Opcja ta służy do ustawienia czasu, przez który podświetlenie wyświetlacza powinno pozostać zapalone, gdy radio jest w trybie WŁĄCZONYM oraz GOTOWOŚCI. Dostępne opcje: Wł./10 s/20 s/30 s/45 s/60 s/90 s/120 s/180 s.

Wybranie „Wł.” wymusi włączenie podświetlenia radia na stałe. Jeśli zostanie wybrane konkretne opóźnienie, po minięciu wybranego czasu wyświetlacz przyciemni się w następujących dwóch sytuacjach:

• Gdy radio jest włączone i nie jest na nim wykonywana żadna czynność w ciągu wybranego okresu.
• Gdy radio wyłącza się do trybu gotowości, podświetlenie przyciemni się po minięciu wybranego czasu.

On level:

Opcja ta określi, jak jasno ma świecić podświetlenie wyświetlacz, gdy radio jest WŁĄCZONE. Dostępne są 3 opcje dla tego ustawienia: wysoki, średni i niski.

Dim level:

Dostępne są 3 poziomy jasności przyciemnionego podświetlenia: niski/średni/wysoki.

- Language

Ustawienie to zmieni język, w którym menu systemowe radia będzie wyświetlane. Dostępne są cztery języki: angielski, francuski, niemiecki i włoski.

- Factory reset

DAB Radio może być w każdej chwili zresetowane do fabrycznych ustawień domyślnych. Po przeprowadzeniu resetu radio DAB automatycznie rozpocznie Full scan.

1. Wybierz „Factory Reset”, a na wyświetlaczu pojawi się:

1. Naciśnij przycisk „◀” lub „▶”, by wybrać , następnie naciśnij „Select”, by przeprowadzić reset.

Ważne: Po przeprowadzeniu resetu fabrycznego wszystkie poprzednie ustawienia i zapamiętane stacje zostaną usunięte.

- SW version

Służy do wyświetlania wersji oprogramowania radia. Naciśnij przycisk , by bezpośrednio wyświetlić wersję oprogramowania.

Uwaga: Aby wyjść z ustawień, naciśnij przycisk

.

Obsługa radia FM

Aby przełączyć do trybu FM, naciśnij przycisk .

11:30 87.50MHz [No RadioText]

Wyszukiwanie automatyczne:

Naciśnij przycisk , a radio rozpocznie wyszukiwanie następnej dostępnej stacji.

Ręczne dostrojenie

Aby ręcznie dostroić częstotliwość, użyj przycisku ◀/►. Częstotliwość będzie dostrajana rosnąco lub malejąco o 0,05 MHz.

Ustawienia FM

Dostępne są następujące opcje: Naciśnij przycisk

, by wejść do listy.

Dostępne są dwa rodzaje wyszukiwania. Wyszukiwanie jest dokonywane zgodnie z „Strong station only” lub „All station”. Jeśli wybrana zostanie opcja „Strong station only”, to wyszukane zostaną wyłącznie kanały o mocnym sygnale w miejscu umieszczenia radia. Jeśli wybrana zostanie opcja „All station”, to wyszukane zostaną zarówno kanały o mocnym, jak i słabym sygnale.

- Audio setting

Możesz nacisnąć ◀ lub ▶, by znaleźć „Stereo allowed” lub „Forced mono”, a następnie naciśnij , by potwierdzić.

System

Przeczytaj sekcję System w części o DAB.

Wstępne ustawienie stacji

W zapisanych stacjach zachowane są ulubione stacje, by ułatwić do nich dostęp. Zapisanych jest w pamięci 10 DAB stacji radiowych oraz 10 FM stacji radiowych.

1. W zapisanych stacjach zachowane są ulubione stacje, by ułatwić do nich dostęp. Można zapisać do 10 stacji radiowych DAB.
2. Aby zapisać stację, przytrzymaj i naciśnij konkretny numer (od 1 do 10), aż wyświetli się wiadomość „Preset X Saved”.
3. Stacja jest teraz zapisana pod wybranym numerem. U dołu wyświetlacza będzie widoczna ikona, która informuje o numerze, pod którym zapamiętana jest stacja.

Przywoływanie zapisanej stacji

1. Aby przywołać listę zapisanych stacji, naciśnij przycisk , a wyświetli się lista zapisanych stacji.
2. Można także nacisnąć konkretny numer, by przywołać konkretną stację radiową.

Timer zasypiania

Radio samo wyłączy się po upłynięciu wybranego czasu.

1. Naciśnij na pilocie zdalnego sterowania przycisk . Naciśnij go wielokrotnie, by przełączać cyklicznie dostępne opcje od 15 minutes, 30 minutes, 45 minutes, 60 minutes, 90 minutes lub OFF.
2. Naciśnij przycisk , by zatwierdzić swój wybór. Radio przełączy się do trybu gotowości, gdy minie wybrany czas.
3. Jeśli chcesz wyłączyć timer zasypania, wybierz „OFF” z opcji timera.

1. Naciśnij przycisk lub , by wejść do ustawień.

11:28 Alarm 1 Setup

11:29 Alarm 1 Wizard On time 06:00

1. Naciśnij przycisk ◀ lub ▶, by ustawić godzinę budzika, a następnie naciśnij , by przejść do kolejnego kroku.
2. Source: Możesz ustawić źródło dźwięku budzika jako Buzzer, Digital Radio (DAB) lub FM. Jeśli wybierzesz źródło dźwięku Digital Radio (DAB) lub FM, pojawi się dodatkowa opcja „Preset”. Tutaj można ustawić, czy ma to być „Last listened”, czy „Preset station”.
3. Preset: Ustaw budzenie na DAB lub FM poprzez stację „Last listened” lub stację „Preset station”.
4. Duration: Możesz ustawić czas trwania budzika między 15 a 120 minutami.
5. Volume: Możesz ustawić żądany poziom głośności budzika.

6. Wybierz Alarm on/off, by potwierdzić i zapisać ustawienia budzika.

7. Gdy budzik się włączy, możesz nacisnąć przycisk , by włączyć funkcję drzemki, która opóźnia budzik o 5 minut.

8. Aby wyłączyć budzik, naciśnij przycisk .

Pytania i odpowiedzi

Jeśli podczas korzystania z radia DAB pojawiają się problemy, poniżej znajdują się szybkie i proste testy, które można przeprowadzić w celu rozwiązania problemu.

- Brak odbioru DAB

• Przeprowadź „Factory Reset” radia i rozłóż antenę.
• Przesuń radio bliżej okna.

- Słaby odbiór radiowy

• Sprawdź, czy antena drutowa jest maksymalnie rozciągnięta oraz porusz nią w różnych kierunkach, by poprawić odbiór.
• Użyj ręcznego dostrajania, by sprawdzić, jaki jest poziom odbioru konkretnej częstotliwości.
• Sprawdź, czy żaden sprzęt elektryczny nie znajduje się zbyt blisko radia, powodując interferencje.

- Brak dźwięku lub niski poziom głośności

• To radio nie jest wyposażone w głośnik wewnętrzny i jest zaprojektowane do pracy z podłączonym zasilanym głośnikiem zewnętrznym.
• Sprawdź, czy poziom głośności radia został ustawiony na maksimum, a także ustaw poziom głośności głośnika zewnętrznego.
• Sprawdź, czy włączony jest „Mute”.
