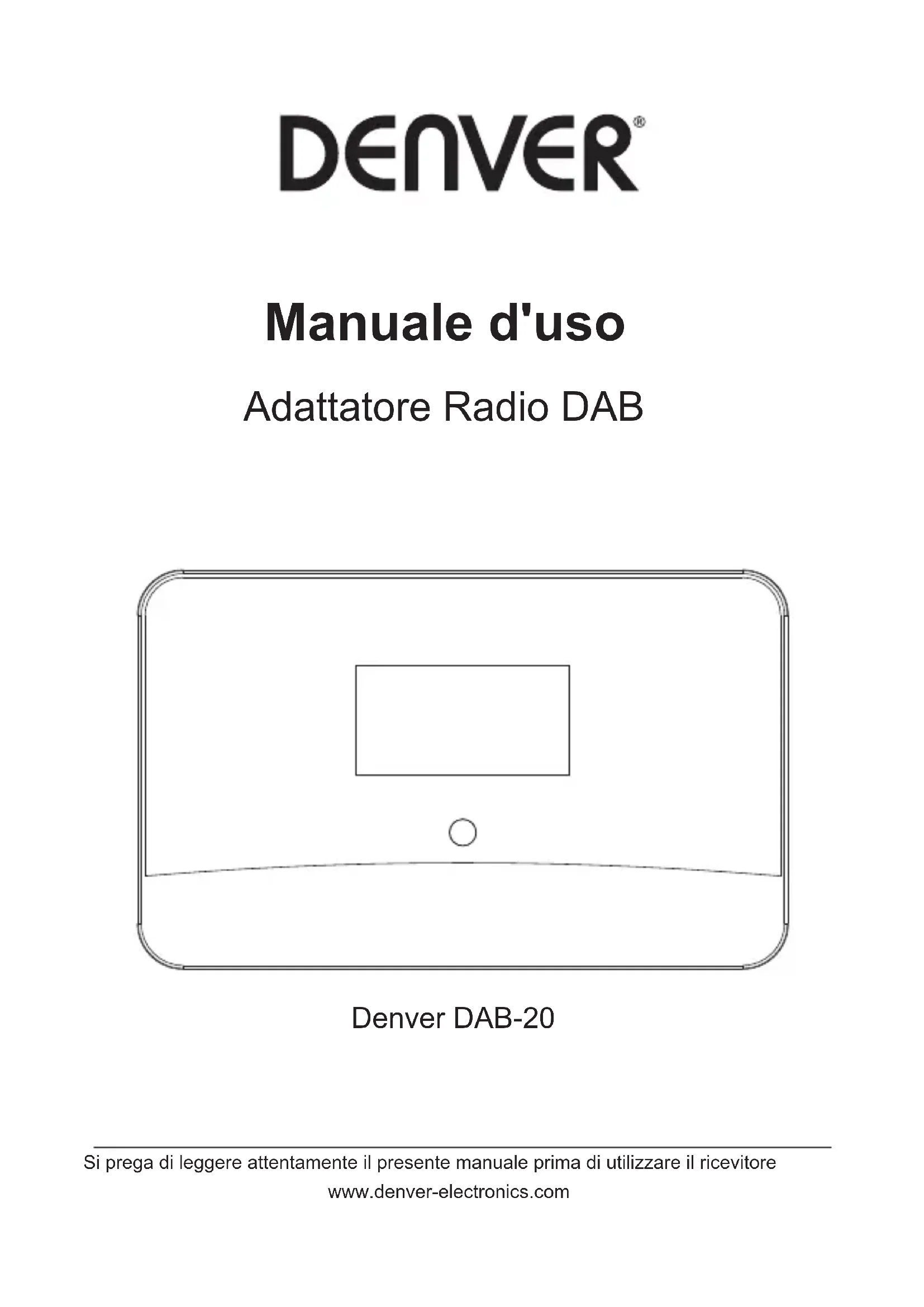

MANUALE UTENTE DAB20 DENVER

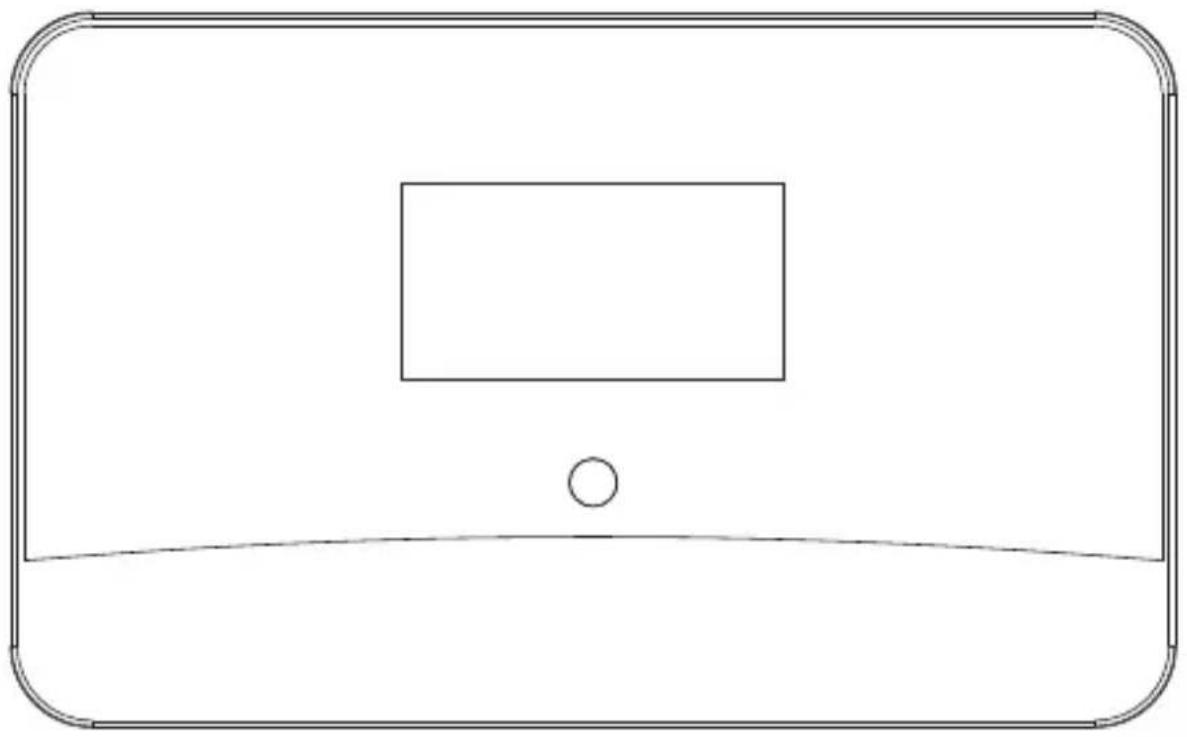

Adattatore Radio DAB

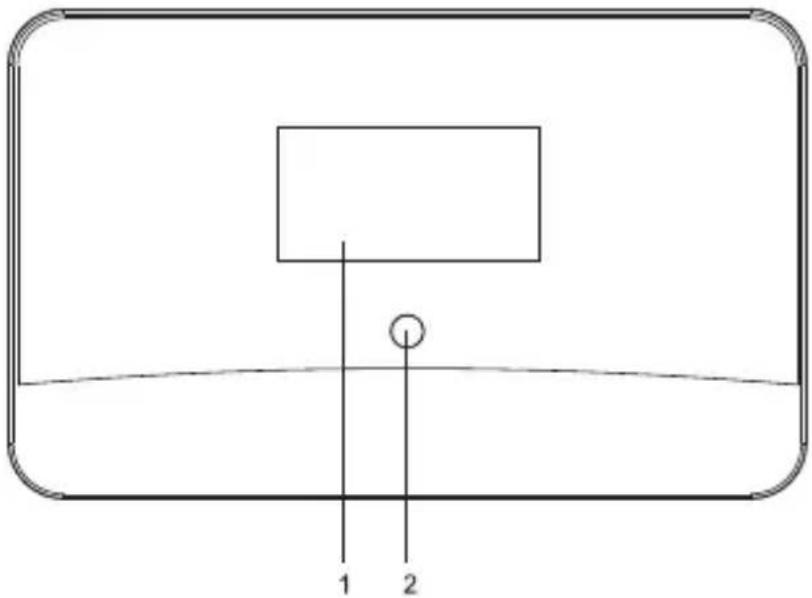

Posizione dei controlli

1. Schermo LCD
2. Sensore del telecomando

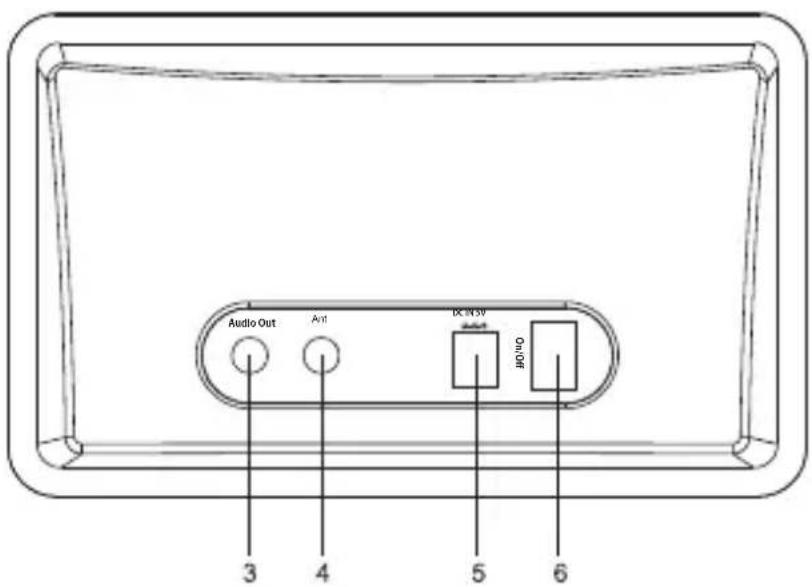

3. Presa uscita audio stereo da 3,5mm
4. Presa ingresso antenna da 3,5mm
5. Presa ingresso alimentazione CC
6. Interruttore alimentazione

Audio Out A11 I/O 3V M10 3 4 5 6

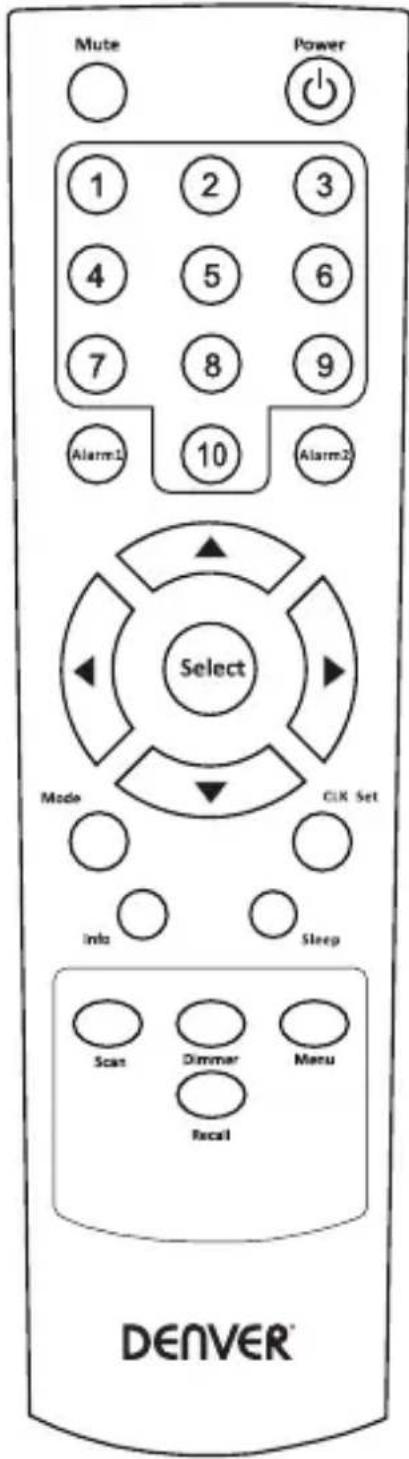

Telecomando

Mute Power 1 2 3 4 5 6 7 8 9 Alarm1 10 Alarm2 Select Mode CLK Set Info Sleep Scan Dimmar Menu Recal DENVER®

1. POWER: Accensione da standby o ingresso modalità standby.

2. MUTE: On/off silenziamento.

3. 1--10: Numero di preset della stazione. Tenere premuto il tasto per memorizzare la stazione. Premere per richiamare la stazione.

4. Alarm1/2: Impostazione Sveglia 1 e Sveglia 2.

5. ▲/▼: Premere ▲ per aumentare il volume e ▼ per diminuire il volume.

6. ◀/▶: Premere per scorrere verso l'alto e verso il basso.

Modalità riproduzione DAB: premere ◀/▶ per tornare all'elenco delle stazioni e premere quindi ◀/▶ per scorrere. Premere Select per confermare.

Modalità riproduzione FM: premere ◀/▶ per sintonizzare la frequenza. Premere a lungo il tasto per passare al canale radio precedente/successivo.

1. Select: Premere per confermare l'operazione. In modalità riproduzione FM: premere il tasto una volta per passare al primo canale radio disponibile successivo.

2. Mode: Commuta dalla modalità DAB alla modalità FM.

3. CLK Set: Tenere premuto per impostare manualmente l'orologio e l'ora.

4. Info: Per visualizzare le informazioni dettagliate della stazione radio in riproduzione; premere ripetutamente per visualizzare le informazioni disponi

5. Sleep: Impostare il timer di spegnimento.

6. Scan: Per avviare la ricerca completa DAB e la scansione automatica della prossima stazione disponibile in FM.

7. Dimmer: Premere ripetutamente per regolare i 3 livelli di luminosità del display.

8. Menu: Per accedere al menu principale della modalità radio durante la riproduzione. Ritorna alla schermata di riproduzione dopo l'utilizzo di altri menu.

9. Recall: Per ricordare l'elenco delle stazioni preimpostate.

Per iniziare

1. Utilizzare l'adattatore AC fornito nella confezione, collegare la spina alla presa DC IN sul retro della radio e collegare la spina di alimentazione nella presa a muro.
2. Per una migliore ricezione, posizionare la radio il più vicino possibile a una finestra.
3. Collegare l'altoparlante esterno alimentato alla presa Audio Out sulla radio.
4. Collegare il filo dell'antenna fornita nella confezione alla presa ANT.
5. Estendere il filo fino a ottenere la migliore ricezione. È possibile dover cambiare posizione per determinare la direzione ottimale e migliorare la ricezione.
6. Accendere la radio utilizzando il tasto On/Off sul retro della radio. Il display si accende e viene visualizzato quanto segue: La radio si avvia in modalità DAB per default ed esegue una ricerca completa delle stazioni automaticamente:

1. in caso di problemi di ricezione provare a spostare l'antenna o a direzionarla in altro modo.
2. Quando la ricerca è completa, verrà riprodotta la prima stazione (in ordine alfabetico).
3. Premere il tasto una volta: la radio cambierà modalità operativa passando in standby.

MODALITÀ Radio

La radio DAB prevede due modalità di funzionamento:

○ Radio DAB

○ Radio FM

Premere il tasto per passare tra DAB e FM.

Modalità radio DAB

1. Se è la prima volta che si utilizza la radio, la "full scan" delle stazioni radio DAB inizierà automaticamente.
2. Completata la scansione, le stazioni verranno elencate in ordine alfanumerico e la prima sarà riprodotta.
3. La volta successiva che si utilizzerà la radio in modalità DAB, sarà riprodotta l'ultima stazione ascoltata.

Impostazioni DAB

Per accedere alle altre impostazioni disponibili per la radio, premere il tasto

.

Utilizzare i tasti e per selezionare e premere per confermare.

Premere il tasto

quando si desidera uscire dal menu corrente.

• Full scan
  ○ Manual Tune
  ○ DRC
• Prune
• System

Esegue una ricerca delle stazioni dal canale 5A al canale 13F oppure premere il tasto per eseguire la “Full scan”

- Manual tune

Questa funzione consente di verificare se una frequenza specifica può essere ricevuta nella zona e determina la potenza del segnale corrispondente.

Quando questa opzione è selezionata, verrà visualizzato un elenco delle frequenze DAB.

Scegliere una frequenza: verrà visualizzata una barra corrispondente alla potenza del segnale. Se la barra della potenza è grigia significa che la frequenza non può essere ricevuta nella zona.

11:26 DAB

DRC

Il Dynamic Range Control (noto anche come DRC) permette di facilitare la percezione dei suoni più deboli quando la radio viene utilizzata in un ambiente rumoroso. Questa funzione è disponibile solo per la modalità DAB.

DRC Off - Nessuna compressione

DRC Alto - Compressione massima

DRC Basso - Compressione media

L'impostazione della compressione massima potenzierà i suoni più deboli mantenendo i suoni più forti al livello originale.

Prune

La trasmissione di alcuni servizi DAB può essere interrotta oppure talvolta non è possibile ricevere più una stazione. La funzione prune (sfoltimento) permette di eliminare le stazioni DAB che non possono più essere ricevute.

System

Sono disponibili le seguenti impostazioni:

• Equalizer
  ○ Time
• Backlight
  ○ Language
  ○ Factory Reset
• SW version

- Equalizer

Regola il suono della musica in base alle proprie esigenze. Alcune EQ sono già preimpostate ed è possibile sceglierle utilizzando “My EQ...”.

• Time

Sono disponibili le seguenti impostazioni:

1. Set Time/Date: Consente all'utente di impostare manualmente Time e Date.
2. Auto Update: Questa funzione imposta automaticamente la data e l'ora della radio utilizzando i dati nel segnale trasmesso dalle stazioni radio DAB o FM.
   * Si noti che l'aggiornamento automatico di ora/data da FM potrebbe non funzionare nella zona, quindi si raccomanda l'uso dell'aggiornamento automatico DAB.
3. Set 12/4 Hour: Questa opzione permette di cambiare la visualizzazione dell'orologio in formato 12 o 24 ore.
4. Set Date Format: Modifica il formato di visualizzazione della data in GG-MM-AAAA/MM-GG-AAAA.

- Backlight

La radio dispone di 3 impostazioni di retroilluminazione:

Timeout:

Questa opzione viene utilizzata per impostare il periodo durante il quale la retroilluminazione del display rimane accesa quando la radio è in modalità ON e STANDBY. Le opzioni disponibili sono: On/10 sec/20 sec/30 sec/45 sec/60 sec/90 sec/120 sec/180 sec. Selezionando “On” si forza la retroilluminazione della radio a rimanere accesa costantemente. Se si seleziona un ritardo specifico, trascorso il periodo il display diminuisce la sua luminosità nelle seguenti due situazioni:

• Quando la radio è accesa e non viene eseguita alcuna operazione nel periodo selezionato.
• Quando la radio passa in modalità standby.

On level:

Questa opzione determinerà il livello di retroilluminazione del display mentre la radio è ON. Sono disponibili 3 opzioni per questa impostazione: Alta, media e bassa.

Dim level:

Per la regolazione della retroilluminazione sono disponibili 3 livelli - basso, medio e alto.

- Language

Questa impostazione modifica la lingua in cui il menu di sistema viene visualizzato sulla radio. Sono disponibili quattro lingue: Inglese, francese, tedesco e italiano.

- Factory reset

La Radio DAB può essere riportata alle impostazioni di fabbrica in qualsiasi momento. Una volta eseguito il ripristino, la radio DAB inizierà automaticamente la Full scan.

1. Selezionare "Factory Reset". Il display visualizzerà:

1. Premere “◀” o “▶” per scegliere , quindi premere “Select” per eseguire il reset.

Importante: Una volta effettuato il reset di fabbrica, tutte le impostazioni precedenti saranno eliminate.

- SW version

Permette di visualizzare la versione software della radio. Premere per visualizzare direttamente la versione del software

Nota: Per uscire dalla configurazione, premere il tasto

.

Funzionamento della radio FM

Per passare alla modalità FM, premere il tasto .

11:30 87.50MHz [No RadioText]

Ricerca Automatica

Premere : la radio inizierà la ricerca della stazione radio successiva disponibile.

Sintonizzazione manuale

Per sintonizzare la frequenza manualmente, utilizzare il tasto ◀/►. La frequenza verrà sintonizzata verso l'alto o verso il basso a passi di 0,05MHz.

Impostazioni FM

Sono disponibili le seguenti opzioni: Premere il tasto

per accedere all'elenco.

Sono disponibili due tipi di ricerca. La ricerca può essere eseguita in base al principio “Strong station only” oppure “All station”. Se viene selezionato Strong station only’, verranno cercati solo i canali ricevuti dalla radio con un segnale forte. Se viene selezionato “All station”, la ricerca prenderà in considerazione i canali ricevuti sia segnale forte che con segnale debole.

- Audio setting

Premere ◀ o ▶ per passare a “Stereo allowed” oppure a “Forced mono”.

Premere quindi per confermare.

System

Fare riferimento all'impostazione di System nella sezione DAB.

Stazioni preimpostate

Questa funzione permette di memorizzare le stazioni preferite per facilitare l'accesso. Nella memoria della radio è possibile preimpostare fino a 10 stazioni DAB e 10 stazioni FM.

1. La preimpostazione memorizza le stazioni preferite per facilitare l'accesso. Essa preimposta 10 stazioni radio DAB.
2. Per preimpostare una stazione, tenere premuto un numero (da 1 a 10) fino a quando appare il messaggio "Preset X Saved".
3. La stazione è quindi memorizzata in associazione al numero di preselezione. Viene visualizzata l'icona nella parte inferiore del display che mostra il numero di preselezione corrispondente.

Richiamo preselezione

1. Per richiamare l'elenco di preselezione, premere il tasto : verrà visualizzato l'elenco di preselezioni memorizzato.
2. In alternativa è possibile premere un numero specifico per richiamare una stazione radio specifica.

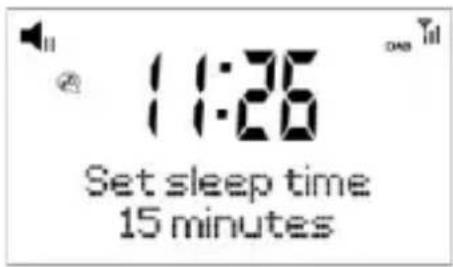

Timer spegnimento

La radio si spegnerà da sola trascorso un tempo predefinito.

1. Premere sul telecomando. Premere ripetutamente per scorrere tra le opzioni 15 minuti, 30 minuti, 45 minuti, 60 minuti, 90 minuti o OFF.
2. Premere il tasto per confermare la scelta. Scaduto il periodo la radio passerà in standby.
3. Se si desidera annullare il timer di spegnimento scegliere "OFF" nelle opzioni.

Impostazione della sveglia

1. Premere o per iniziare l'impostazione.

11:28 Alarm 1 Setup

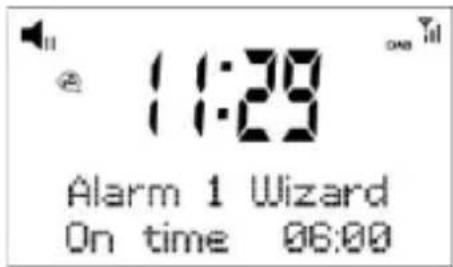

11:29 Alarm 1 Wizard On time 06:00

1. Premere il tasto ◀ o ▶ per impostare l'ora della sveglia, quindi premere per andare al passo successivo.
2. Sorgente: È possibile scegliere la sorgente della sveglia tra Cicalino e radio digitale (DAB) o FM. Se si seleziona come sorgente la radio digitale (DAB) o FM, verrà visualizzata un'ulteriore opzione di 'Preset' che permette di scegliere tra "Last listened" o "Preset station".
3. Preset: Impostare la sveglia su DAB o FM tramite "Last listened" o "Preset station".
4. Duration: È possibile impostare la durata dell'allarme nell'intervallo tra 15 e 120 minuti.
5. Volume: È possibile impostare il livello sonoro di allarme preferito.
6. Scegliere Alarm on/off per confermare e salvare l'impostazione della sveglia.
7. Quando la sveglia suona, è possibile premere il tasto per attivare la funzione Snooze, che riattiva la sveglia dopo 5 minuti.
8. Per cancellare la sveglia, premere il tasto .

Domande e risposta

In caso di problemi con la radio DAB è possibile eseguire alcuni controlli che possono aiutare superare in modo rapido e semplice le anomalie.

• Assenza di ricezione DAB

• Eseguire un "Factory Reset" sulla radio ed estendere l'antenna.
• Spostare la radio vicino alla finestra.

- Ricezione radio insoddisfacente

• Controllare che l'antenna a filo sia estesa per ottenere la massima potenza del segnale e spostarla in direzione diversa per migliorare la ricezione.
• Utilizzare la sintonia manuale per verificare il livello di ricezione della frequenza specifica.
• Controllare che non vi siano altri dispositivi elettrici troppo vicini alla radio che possano causare interferenze.

• Assenza di suono o basso volume

• Questa radio non dispone di altoparlante interno ed è progettata per collegarsi a un altoparlante esterno alimentato.
• Controllare se il volume è stato regolato al massimo sulla radio e regolare anche il volume dell'altoparlante esterno.
• Controllare se "Mute" è abilitato.

TUTTI I DIRITTI RISERVATI, COPYRIGHT DENVER ELECTRONICS A/S

DENVER®

www.denver-electronics.com

Le apparecchiature elettriche ed elettroniche contengono materiali, componenti e sostanze che possono essere pericolosi per la salute e per l'ambiente qualora gli elementi di scarto (componenti elettrici ed elettronici da smaltire) non venissero gestiti correttamente.

Le apparecchiature elettriche ed elettroniche sono contrassegnate dal simbolo di un cestino sbarrato, visibile sopra. Questo simbolo significa che le apparecchiature elettriche ed elettroniche non devono essere smaltite con gli altri rifiuti domestici, ma devono essere oggetto di raccolta separata.

Tutte le città hanno stabilito servizi di raccolta porta a porta, punti di raccolta e altri servizi che permettono di conferite gratuitamente le apparecchiature elettriche ed elettroniche alle stazioni di riciclaggio. Ulteriori informazioni sono disponibili presso l'ufficio tecnico municipale.

Importato da:

DENVER ELECTRONICS A/S

Omega 5A, Soeften

DK-8382 Hinnerup

www.facebook.com/denverelectronics

Il fabbricante, Inter Sales A/S, dichiara che il tipo di apparecchiatura radio DAB-20 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://www.denver-electronics.com/denver-dab-20/

DENVER®

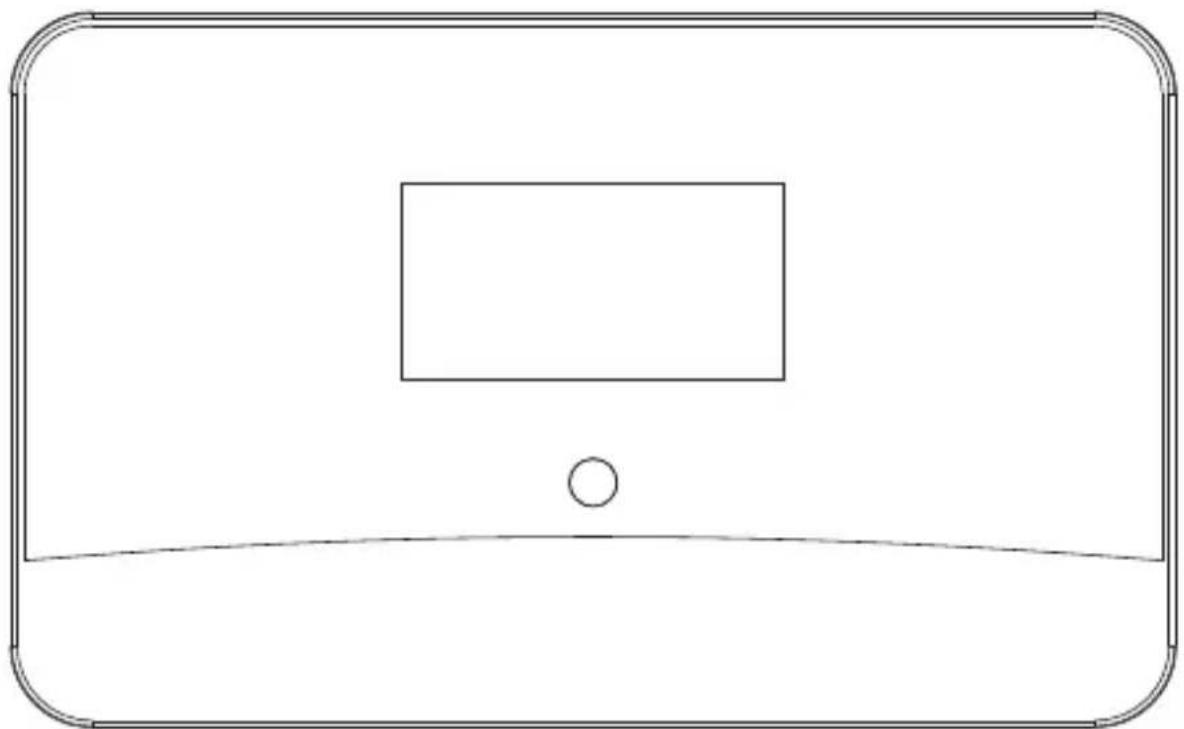

Gebruikshandleiding
