INSTRUKCJA OBSŁUGI LB2600E SCHEPPACH

Wyjaśnienie symboli na urządzeniu

Przed uruchomieniem należy przeczytać niniejszą instrukcję obsługi i przestrzegać wskazówek bezpieczeństwa!

Nosić okulary ochronne!

Zakładaj nauszniki!

Zakładać rękawice robocze!

Zakładaj ochronną maskę oddechową!

Zakładać mocne obuwie!

Jeśli przewód zasilający jest uszkodzony lub zepsuty, należy go natychmiast odłączyć od źródła zasilania.

Nie pozwalać zbliżać się do urządzenia osobom nieuczestniczącym w pracy.

Uwaga! Długie włosy mogą zostać wciągnięte.

Gwarantowany poziom mocy akustycznej L _WA 104dB

Przed przystąpieniem do jakichkolwiek prac nastawczych lub czyszczenia, a także w przypadku płataniny lub uszkodzenia przewodu zasilającego należy wyłączyć urządzenie i odłączyć je od zasilania.

Nie stosować w wilgotnych warunkach pogodowych i przechowywać w suchych pomieszczeniach.

Obracające się łopatki wentylatora mogą spowodować poważne obrażenia ciała lub skaleczenia. Przechowywać ręce z dala od mnie. Przed rozpoczęciem prac konserwacyjnych należy wyłączyć urządzenie i odłączyć wtyczkę zasilania.

Klasa bezpieczeństwa II

Spis treści: Strona:

1. Wprowadzenie....69
2. Opis urządzenia 69
3. Zakres dostawy....69
4. Użycie zgodne z przeznaczeniem....69
5. Ważne wskazówki....70
6. Dane techniczne....72
7. Przed uruchomieniem 72
8. Montaż....72
9. Obsługa....73
10. Przyłącze elektryczne 73
11. Konserwacja....74
12. Przechowywanie 74
13. Utylizacja i recykling....74
14. Zamawianie części zamiennych....75
15. Pomoc dotycząca usterek 75

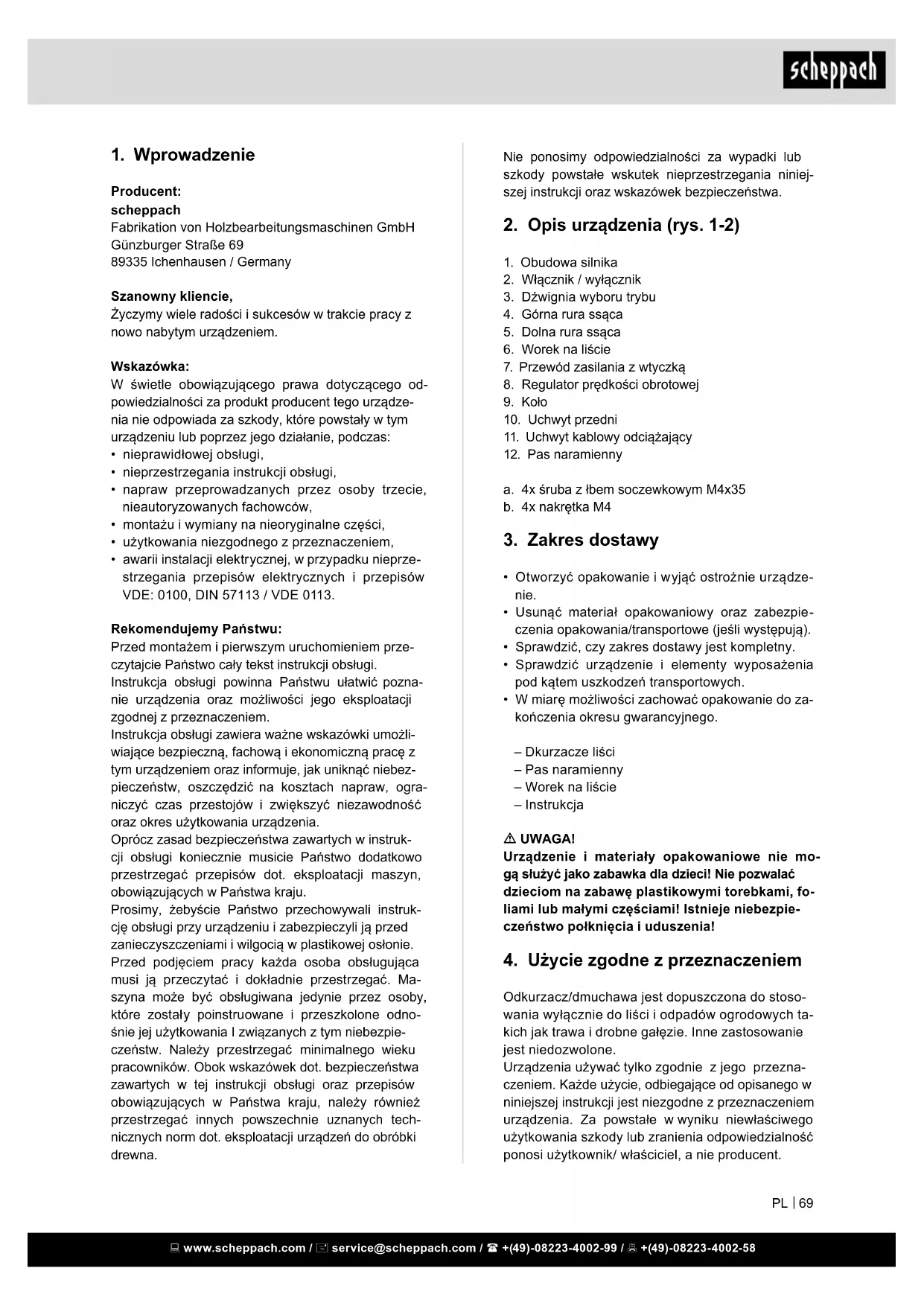

1. Wprowadzenie

Producent:

scheppach

Życzymy wiele radości i sukcesów w trakcie pracy z nowo nabytym urządzeniem.

Wskazówka:

W świetle obowiązującego prawa dotyczącego odpowiedzialności za produkt producent tego urządzenia nie odpowiada za szkody, które powstały w tym urządzeniu lub poprzez jego działanie, podczas:

• nieprawidłowej obsługi,
• nieprzestrzegania instrukcji obsługi,
• napraw przeprowadzanych przez osoby trzecie, nieautoryzowanych fachowców,
• montażu i wymiany na nieoryginalne części,
• użytkowania niezgodnego z przeznaczeniem,
• awarii instalacji elektrycznej, w przypadku nieprzestrzegania przepisów elektrycznych i przepisów VDE: 0100, DIN 57113 / VDE 0113.

Rekomendujemy Państwu:

Przed montażem i pierwszym uruchomieniem przeczytajcie Państwo cały tekst instrukcji obsługi.

Instrukcja obsługi powinna Państwu ułatwić poznanie urządzenia oraz możliwości jego eksploatacji zgodnej z przeznaczeniem.

Instrukcja obsługi zawiera ważne wskazówki umożliwiające bezpieczną, fachową i ekonomiczną pracę z tym urządzeniem oraz informuje, jak uniknąć niebezpieczeństw, oszczędzić na kosztach napraw, ograniczyć czas przestojów i zwiększyć niezawodność oraz okres użytkowania urządzenia.

Oprócz zasad bezpieczeństwa zawartych w instrukcji obsługi koniecznie musicie Państwo dodatkowo przestrzegać przepisów dot. eksploatacji maszyn, obowiązujących w Państwa kraju.

Prosimy, żebyście Państwo przechowywali instrukcję obsługi przy urządzeniu i zabezpieczyli ją przed zanieczyszczeniami i wilgocią w plastikowej osłonie.

Przed podjęciem pracy każda osoba obsługująca musi ją przeczytać i dokładnie przestrzegać. Maszyna może być obsługiwana jedynie przez osoby, które zostały poinstruowane i przeszkolone odnośnie jej użytkowania I związanych z tym niebezpieczeństw. Należy przestrzegać minimalnego wieku pracowników. Obok wskazówek dot. bezpieczeństwa zawartych w tej instrukcji obsługi oraz przepisów obowiązujących w Państwa kraju, należy również przestrzegać innych powszechnie uznanych technicznych norm dot. eksploatacji urządzeń do obróbki drewna.

Nie ponosimy odpowiedzialności za wypadki lub szkody powstałe wskutek nieprzestrzegania niniejszej instrukcji oraz wskazówek bezpieczeństwa.

2. Opis urządzenia (rys. 1-2)

1. Obudowa silnika
2. Włącznik / wyłącznik
3. Dźwignia wyboru trybu
4. Górna rura ssąca
5. Dolna rura ssąca
6. Worek na liście
7. Przewód zasilania z wtyczką
8. Regulator prędkości obrotowej
9. Koto
10. Uchwyt przedni
11. Uchwyt kablowy odciążający
12. Pas naramienny

a. 4x śruba z łbem soczewkowym M4x35

b. 4x nakrętka M4

3. Zakres dostawy

• Otworzyć opakowanie i wyjąć ostrożnie urządzenie.
• Usunąć materiał opakowaniowy oraz zabezpieczenia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić urządzenie i elementy wyposażenia pod kątem uszkodzeń transportowych.
• W miarę możliwości zachować opakowanie do zakończenia okresu gwarancyjnego.

– Dkurzacze liści
– Pas naramienny
– Worek na liście
- Instrukcja

⚠ UWAGA!

Urządzenie i materiały opakowaniowe nie mogą służyć jako zabawka dla dzieci! Nie pozwalać dzieciom na zabawę plastikowymi torebkami, foliami lub małymi częściami! Istnieje niebezpieczeństwo połknięcia i uduszenia!

4. Użycie zgodne z przeznaczeniem

Odkurzacz/dmuchawa jest dopuszczona do stosowania wyłącznie do liści i odpadów ogrodowych takich jak trawa i drobne gałęzie. Inne zastosowanie jest niedozwolone.

Urządzenia używać tylko zgodnie z jego przeznaczeniem. Każde użycie, odbiegające od opisanego w niniejszej instrukcji jest niezgodne z przeznaczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie producent.

W zakres użytkowania zgodnego z przeznaczeniem wchodzi również przestrzeganie instrukcji obsługi, instrukcji montażu oraz wskazówek bezpieczeństwa zawartych w niniejszej instrukcji.

Osoby obsługujące oraz przeprowadzające prace konserwacyjne na urządzeniu muszą zostać zapoznane z instrukcją jej użytkowania oraz możliwymi niebezpieczeństwami.

5. Ważne wskazówki

Ogólne wskazówki dotyczące bezpieczeństwa

• Maszyna jest przeznaczona do obsługi przez jedną osobę.
• Opisywane urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym także dzieci) z ograniczonymi możliwościami fizycznymi, senso-rycznymi lub psychicznymi lub nieposiadające wymaganego doświadczenia i/lub wiedzy, chyba że pracują one pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub też otrzymują od niej instrukcje odnośnie pracy przy urządzeniu.
• Należy dopilnować, aby dzieci nie bawiły się urządzeniem.
• Nigdy nie pozwalać dzieciom ani innym osobom, które nie znają instrukcji obsługi, używać urządzenia. Przepisy lokalne mogą określać dolną granicę wieku osoby obsługującej.
• Użytkownik ponosi odpowiedzialność za wypadki i występujące zagrożenia wobec innych osób lub ich własności.

Uwaga! Podczas używania narzędzi elektrycznych należy przestrzegać zasadniczych środków bezpieczeństwa w celu ochrony przed porażeniem prądem, zagrożeniem obrażeniami i pożarem:

Praca z dmuchawą do liści:

Przed rozpoczęciem pracy z urządzeniem należy uważnie przeczytać instrukcję obsługi i zapoznać się ze wszystkimi częściami obsługowymi. Upewnić się, że w razie awarii można natychmiast wyłączyć urządzenie. Nieprawidłowe używanie może prowadzić do ciężkich obrażeń ciała.

Ostrożnie! Urządzenie może powodować poważne obrażenia. Poniższe zasady pozwalają uniknąć wypadków i obrażeń:

Środki ochrony indywidualnej chronią zdrowie Twoje i innych osób oraz zapewniają bezawaryjną pracę urządzenia.

- Nosić odpowiednią odzież roboczą, taką jak mocne obuwie z podeszwami antypoślizgowymi, wytrzymałe, długie spodnie, rękawice, okulary ochronne i nauszniki ochronne.

Nie używać urządzenia, gdy chodzi się na boso lub ma się założone odkryte sandały. Nosić maskę przeciwpyłową.

- Przed użyciem zawsze przeprowadzać kontrolę wzrokową, aby sprawdzić, czy mechanizm siekania, sworznie mechanizmu siekania i inne elementy mocujące są zabezpieczone, czy obudowa jest nieuszkodzona oraz czy są zamontowane urządzenia i ekrany ochronne. Zużyte lub uszkodzone elementy wymieniać w zestawach, aby zachować równowagę. Wymienić uszkodzone lub nieczytelne napisy.

- Przy pracy w bardzo suchych warunkach należy lekko zwilżyć powierzchnię, by zmniejszyć stopień zapylenia.

- Podczas pracy nie nosić odzieży ani biżuterii, które mogłyby zostać zassane na wejściu powietrza. Przy długich włosach nosić ochronne nakrycie włosy.

- Regularnie sprawdzać funkcjonalność i integralność urządzenia, aby uniknąć zagrożenia dla operatorów.

- Nie pozwalać innym osobom na dotykanie urządzenia lub przedłużacza. Trzymać urządzenie z dala od osób, a przede wszystkim od dzieci i zwierząt domowych.

- Uważać na otwarte okna, dzieci, zwierzęta domowe itd. Przerwać pracę, jeśli w pobliżu znajdą się dzieci i zwierzęta domowe. Przedmuchiwany materiał może zostać wyrzucony w ich kierunku. Zachować wokół siebie odstęp bezpieczeństwa wynoszący 5 m.

- Nie włączać urządzenia, jeśli jest trzymane odwrotnie lub nie znajduje się w pozycji roboczej.

- Nie kierować działającego urządzenia na ludzi, w szczególności nie kierować strumienia powietrza na oczy i uszy.

- Zapoznać się z otoczeniem i uważać na potencjalne zagrożenia, których podczas pracy można nie dosłyszeć.

- Podczas pracy zwracać uwagę na stabilną pozycję, w szczególności na zboczach. Zawsze mocno trzymać urządzenie oburącz i pracować tylko z prawidłowo wyregułowanym pasem nośnym.

- Dokładnie sprawdzić powierzchnię przeznaczoną do oczyszczenia i usunąć wszelkie druty, kamienie, puszki i inne ciała obce.

- Palce i stopy trzymać z dala od otworu rury ssącej i wirnika łopatkowego. Istnieje niebezpieczeństwo odniesienia obrażeń.

- Nie używać urządzenia w deszczu, przy złej pogodzie ani w wilgotnym otoczeniu. Pracować tylko przy świetle dziennym lub przy dobrym oświetleniu sztucznym.

• Nie pracować z urządzeniem uszkodzonym, niekompletnym lub przebudowanym bez zgody producenta. Przed użyciem sprawdzić stan bezpieczeństwa urządzenia, w szczególności sieciowego przewodu przyłączeniowego i wyłącznika.
• Używać urządzenia tylko, gdy jest całkowicie zmontowane.
• Używać urządzenia w trybie zasysania tylko, gdy zamontowany jest worek na liście.
• Nie zasysać żadnych palących się, żarzących się lub dymiących się materiałów (np. papierosów, żaru itp.), oparów ani łatwopalnych, trujących czy wybuchowych substancji.
• Używać wyłącznie części zamiennych i elementów wyposażenia dostarczanych i zalecanych przez nasz punkt serwisowy.

• Wtyczkę należy wyciągnąć z gniazda:

• gdy nie jest używane, jest transportowane lub jest pozostawione bez nadzoru;

• gdy jest poddawane kontroli, jest czyszczone lub blokady są usunięte;
• gdy wykonywane są czynności związane z czyszczeniem i konserwacją lub wymieniane są elementy wyposażenia;
• jeśli kabel elektryczny lub przedłużacz są uszkodzone;
• po zetknięciu się z ciałami obcymi lub przy nietypowych drganiach.
• Nie nosić urządzenia, trzymając za przewód. Nie ciągnąć za przewód w celu wyjęcia wtyczki z gniazda. Chronić przewód przed wysoką temperaturą, olejem i ostrymi krawędziami.
• Nie używać urządzenia w zamkniętych, że wentylowanych pomieszczeniach.
• Nie używać urządzenia w pobliżu łatwopalnych cieczy lub gazów. Nieprzestrzeganie tych wskazówek powoduje zagrożenie pożarem lub wybuchem.
• Urządzenie przechowywać w suchym miejscu i poza zasięgiem dzieci.
• Regularnie sprawdzać, czy worek na liście nie zużył się lub czy nie jest uszkodzony.
• Wszystkie otwory wlotowe powietrza chłodzącego utrzymywać w czystości.

Ostrożnie! Poniższe zasady pozwalają uniknąć uszkodzeń urządzenia i ewentualnie wynikających z nich szkód na osobach:

• Z urządzeniem obchodzić się ostrożnie. Narzędzia utrzymywać w czystości, aby umożliwiać lepszą i bezpieczniejsza pracę. Stosować się do wskazówek dotyczących konserwacji.
• Nie przeciązać urządzenia. Pracować tylko w podanym zakresie mocy. Do ciężkich prac nie stosować maszyn o małej mocy. Nie używać urządzenia do celów, do których nie jest przeznaczone.
• Nie wyciągać za daleko części ciała i uważać, by nie stracić równowagi.

- Nie podejmować samodzielnych prób naprawy urządzenia, chyba że posiada się wykształcenie w tym zakresie. Wszelkie prace, które nie zostały uwzględnione w niniejszej instrukcji, wolno wykonywać wyłącznie upoważnionym przez nas punktom obsługi klienta.

Bezpieczeństwo elektryczne:

Ostrożnie! Poniższe zasady pozwalają uniknąć wypadków i obrażeń w wyniku porażenia prądem:

• Przed każdym uruchomieniem przeprowadzać kontrolę wzrokową przewodów zasilających i przedłużaczy pod kątem oznak uszkodzeń lub starzenia.
• Przewód zasilania trzymać z dala od narzędzi tnących. Jeśli podczas użycia przewód ulegnie uszkodzeniu, natychmiast odłączyć go od sieci.

Nie dotykać przewodu, zanim nie zostanie odłączony od sieci.

• Przedłużacze trzymać z dala od zębów. Zęby mogą uszkodzić przewody i spowodować zetknięcie się z częściami znajdującymi się pod napięciem.
• Uszkodzonego przewodu nie podłączać do sieci ani nie dotykać uszkodzonego przewodu, zanim nie zostanie odłączony od sieci. Uszkodzony przewód może powodować zetknięcie się z częściami znajdującymi się pod napięciem.
• Zwracać uwagę, by napięcie sieciowe było zgodne z danymi na tabliczce znamionowej.
• Urządzenie podłączać w miarę możliwości wyłącznie do gniazd wyposażonych w urządzenia zabezpieczające różnicowopрядowe (wyłączniki różnicowopрядowe) o wartości prądu wyzwalającego wynoszącej maks. 30 mA.
• Unikać kontaktu ciała z uziemionymi częściami (np. ogrodzeniami metalowymi, słupami metalowymi).
• Stosować wyłącznie dopuszczone przedłużacze typu H05VV-F, których długość wynosi maksymalnie 75 m i które są przeznaczone do użycia na wolnym powietrzu. Przekrój przewodu musi wynosić co najmniej 2,5 mm2. Przed użyciem zawsze całkowicie rozwinąć bęben kablowy. Skontrolować kabel pod kątem uszkodzeń.
• Do przymocowania przedłużacz stosować przewidziany w tym celu uchwyt kablowy odciążający.
• Nie ciągnąć za kabel w celu wyciągnięcia wtyczki z gniazda. Chronić kabel przed działaniem wysokiej temperatury, olejem i ostrymi krawędziami.

• W razie uszkodzenia przewodu przyłączeniowego wyłączyć urządzenie i wyciągnąć wtyczkę sieciową z gniazda. Jeżeli przewód przyłączeniowy tego urządzenia ulegnie uszkodzeniu, należy zlecić jego wymianę producentowi, serwisowi klienta lub podobnie wykwalifikowanej osobie, by uniknąć zagrożeń.

• Jeśli przewód przyłączeniowy jest uszkodzony, w pierwszej kolejności z gniazda wyciągnąć przedłużacz. Następnie można wyjąć przewód przyłączeniowy urządzenia.

• Jeżeli przewód przyłączeniowy tego urządzenia ulegnie uszkodzeniu, należy zlecić jego wymianę producentowi, serwisowi klienta lub podobnie wykwalifikowanej osobie, by uniknąć zagrożeń.

Ryzyka szczątkowe

Maszyna została skonstruowana zgodnie z najnowszym stanem techniki i uznanymi zasadami techniki bezpieczeństwa. Jednak podczas wykonywania prac mogą się pojawić poszczególne ryzyka szczątkowe:

1. Uszkodzenie słuchu w razie niezakładania odpowiednich nauszników ochronnych.
2. Uszczerbek na zdrowiu spowodowany organiem rąk i ramion w razie stosowania używania przez dłuższy czas lub prowadzenia czy też konserwo-wania go w sposób nieprawidłowy.
3. Zagrożenie zdrowia spowodowane prądem w przypadku stosowania nieprawidłowych elektrycznych przewodów przyłączeniowych.

Ostrzeżenie! Niniejsze narzędzie elektryczne wytwarza podczas pracy pole elektromagnetyczne. Pole to może w pewnych okolicznościach wpływać negatywnie na aktywne lub pasywne implanty medyczne. W celu zmniejszenia ryzyka poważnych lub śmiertelnych obrażeń, osobom z implantami medycznymi przed użyciem narzędzia elektrycznego zalecamy konsultację z lekarzem i producentem.

6. Dane techniczne

Silnik	230-240 V ~ 50 Hz
Moc	3000 W
Klasa ochrony	II
Rodzaj ochrony	IP20
Przepływ powietrza	11-13,5 m3/min
Prędkość powietrza	275 km/h
Współczynnik rozdrabniania	10:1
Pojemność worka na liście	45 l
Zmierzony poziom mocy akustycznej (LpA)	86,3 dB(A)
Odchylenie LpA	3 dB(A)
Poziom ciśnienia akustycznego (LwA)	104 dB(A)
Gwarantowany poziom mocy akustycznej	100,3 dB(A)
Odchylenie LwA	3,57 dB(A)
Wibracje na drążku (ah)	2,765 m/s2

Drgania na uchwycie dodatkowym ( a_h )

2,765 m/s ^2

Odchylenie K 1,5 m/s ^2

Hałas i drgania

Wartości hałasu i drgań zostały ustalone zgodnie z EN 61029.

Nosić nauszniki ochronne.

Hałas może powodować utratę słuchu. Wartości całkowite drgań (suma wektorowa trzech kierunków) określone zgodnie z EN 61029.

7. Przed uruchomieniem

Przed podłączeniem sprawdzić, czy dane na tabliczce znamionowej zgadzają się z danymi sieci.

Urządzenie uruchomić dopiero, gdy montaż zostanie wykonany w całości. Przed każdym uruchomieniem należy sprawdzić przewód przyłączeniowy urządzenia pod kątem oznak uszkodzeń i wolno go użyć tylko, jeśli jego stan nie budzi zastrzeżeń.

Ostrzeżenie!

Przed przystąpieniem do pracy przy urządzeniu zawsze wyciągać wtyczkę sieciową!

8. Montaż

⚠ Uwaga!

Przed uruchomieniem urządzenie koniecznie całkowicie zmontować!

Montaż rury ssącej (rys. 3-4)

• Włożyć górną rurę ssącą (4) do obudowy silnika (1). Następnie umieścić pierwszą nakrętkę sześciokątną (b) na przewidzianym w tym celu sześciokącie po prawej (w kierunku pacy) stronie. Następnie od lewej strony wkręcić pierwszą śrubę z łbem soczewkowym (a). Taka sama procedura obowiązuje dla drugiej śruby.
• Następnie nasunąć dolną rurę ssącą (5) na górną rurę ssącą (4). Następnie zamocować ją nakrętką (b) i śrubą (a), tak jak opisano to w powyższym punkcie.

Wskazówka: Należy pamiętać, że po przymocowaniu d o ur z ądzenia obie rur y ssące są ze sobą t r wale połączone i nie wolno ich już potem rozdzielać!

Mocowanie pasa nośnego (rys. 5)

Zaczepić pas naramienny (12) o otwór do mocowania w obudowie silnika (1).

Montaż worka na liście (rys. 6-8)

Zaczepić worek na liście (6) na przewidzianym w tym celu haczyku na dolnej rurze ssącej (5). Następnie nasunąć łącznik worka na liście (6) na króciec na obudowie silnika (1). Worek na liście (6) zostanie prawidłowo podłączony dopiero, gdy haczyk na łączniku zatrzaśnie się w króćcu.

9. Obsługa

Ustalanie długości pasa

Długość pasa nośnego wyregulować w taki sposób, by rurę ssącą można było prowadzić prawie nad samą ziemią. Dodatkowo prowadzenie rury ssącej po ziemi ułatwiają rolki prowadzące (9) na dolnym końcu rury ssącej.

Podłączanie i włączanie urządzenia (rys. 1)

Urządzenie można podłączać do każdego gniazda (napięcie zmienne 230 V) z zabezpieczeniem min. 10 A. Zabezpieczyć gniazdko wyłącznikiem różnicowo-prądowym (FI). Prąd wyzwalający może wynosić maks. 30 mA.

• W celu włączenia nacisnąć włącznik/wyłącznik (2) i przytrzymać go.
• W celu wyłączenia zwolnić włącznik/wyłącznik (2).

Wybór trybu pracy

Ssanie (rys. 9)

• Przestawić dźwignię wyboru trybu (3) do pozycji poziomej (S). Można to zrobić zarówno, gdy urządzenie znajduje się w bezruchu, jak i gdy pracuje.
• W trybie ssania urządzenie funkcjonuje dodatkowo jako rozdrabniacz, dzięki czemu objętość liści zostaje zmniejszona w stosunku ok. 10:1 i w worku na liście pozostaje więcej wolnego miejsca, a zbierany materiał jest jednocześnie przygotowywany do ewentualnego kompostowania.

Nadmuch (rys. 10)

• Przestawić dźwignię wyboru trybu (3) do pozycji pionowej (B). Można to zrobić zarówno, gdy urządzenie znajduje się w bezruchu, jak i gdy pracuje.
• Skierować strumień powietrza do przodu i poruszać się powoli, by liście lub odpady ogrodowe przedmuchać w jedno miejsce lub usunąć z trudno dostępnych miejsc.

Uwaga! Przed użyciem nadmuchu zdjąć worek na liście. W przeciwnym razie wessany materiał może z powrotem wydostać się na zewnątrz.

Opróżnianie worka na liście

Worek na liście opróżniać (6) we właściwym momencie. Przy wysokim stopniu napełnienia moc ssania wyraźnie słabnie. Odpady organiczne wyrzucić na kompost.

- Wyłączyć urządzenie i wyciągnąć wtyczkę sieciową

• Otworzyć suwak na worku na liście (6) i wytrząsnąć wessany materiał.
• Zamknąć suwak na worku na liście (6) i z powrotem przypiąć do urządzenia.

Regulacja prędkości obrotowej (rys. 11)

Urządzenie jest wyposażone w elektroniczną regulację prędkości obrotowej. W tym celu przestawić regulator prędkości obrotowej (8) do żądanej pozycji. Użytkować urządzenie tylko z niezbędną prędkością obrotową i nie pozwalać, by obroty niepotrzebnie wzrastały.

10. Przyłącze elektryczne

Zainstalowany silnik elektryczny jest gotowy do eksploatacji. Przyłącze odpowiada właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Przyłącze sieciowe udostępniane przez klienta oraz przedłużacz muszą być zgodne z powyższymi przepisami.

Uszkodzone przyłącze elektryczne

Na przewodach elektrycznych powstają często uszkodzenia izolacji.

Przyczyną może być:

• Ściskanie, w przypadku gdy przewody są prowadzone przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamoco-wania lub prowadzenia przewodów.
• Przecięcia, w przypadku najezdżania na przewody.
• Uszkodzenia izolacji, w przypadku wyrywania z gniazdka naściennego.
• Pęknięcia, w przypadku starej izolacji.

Uszkodzone przewody elektryczne nie mogą być stosowane i ze względu na uszkodzenie izolacji zagrażają życiu.

Elektryczne przewody należy regularnie kontrolować pod kątem uszkodzeń. Pamiętać, by podczas sprawdzania przewodu nie był on podłączony do sieci elektrycznej.

Przewody elektryczne muszą odpowiadać właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Stosować wyłącznie przewody elektryczne z oznaczeniem H05VV-F.

Odpowiednia informacja znajduje się na oznaczeniu typu, umieszczonym na przewodzie.

Wymaganym jest odcisk oznaczenia typu na kablu łączącym.

Silnik prądu przemiennego

• Napięcie sieciowe musi wynosić 230 V\~
• Przedłużacze o długości 25 m muszą posiadać przekrój wynoszący 1,5 milimetra kwadratowego.

Podłączanie oraz naprawy wyposażenia elektrycznego mogą być przeprowadzane przez wykwalifikowanego elektryka. W przypadku pytań proszę o podanie następujących danych:

• Rodzaj prądu silnika
• Dane znajdujące się na tabliczce znamionowej maszyny
• Dane znajdujące się na tabliczce znamionowej silnika

11. Konserwacja

⚠ Ostrzeżenie!

Przed rozpoczęciem wszelkich prac związanych z ustawianiem, obsługą techniczną i naprawą wyciągnąć wtyczkę!

Czyszczenie

• W miarę możliwości zabezpieczenia, szczeliny wentylacyjne i obudowę silnika powinny być wolne od pyłu i zanieczyszczeń. Urządzenie przecierać czystą szmatką lub przedmuchować je sprężonym powietrzem pod niskim ciśnieniem.
• Zalecamy czyszczenie urządzenia bezpośrednio po każdym użyciu.
• Urządzenie powinno się regularnie czyścić wilgotną szmatką i niewielką ilością szarego mydła. Nie używać środków czyszczących ani rozpuszczalników; mogłyby one uszkodzić plastikowe części urządzenia. Uważać, aby do wnętrza nie dostała się woda. Przedostanie się wody do urządzenia elektrycznego zwiększa ryzyko porażenia prądem.
• Urządzenie należy regularnie czyścić wilgotną szmatką i niewielką ilością szarego mydła. Nie używać środków czyszczących ani rozpuszczalników; mogłyby one uszkodzić plastikowe części urządzenia. Uważać, aby do wnętrza nie dostała się woda.
• Po zakończeniu pracy zdjąć worek na liście, wywrócić na drugą stronę i dokładnie oczyścić, aby zapobiec powstaniu pleśni i nieprzyjemnych zapachów.
• Silnie zabrudzony worek na liście można wyprać w wodzie z mydłem.
• W razie trudności przy przesuwaniu suwaka jego ząbki nasmarować suchym mydłem.
• W razie zabrudzenia rury ssącej/nadmuchowej oczyścić ją szczotką.
• Z powodu zabrudzenia przez wessany materiał przesuwanie dźwigni przełączającej (nadmuch/ssanie) może zostać utrudnione. W takim przypadku po kilkukrotnym przełączeniu między ssaniem a nadmuchem przesuwanie dźwigni przełączającej z powrotem się wyreguluje.

Konserwacyjny

• W razie ewentualnych usterek przegląd urządzenia zlecać wyłącznie autoryzowanemu specjaliście lub punktowi obsługi klienta.
• W wnętrzu urządzenia nie ma elementów wymagających konserwacji.

12. Przechowywanie

Urządzenie i jego wyposażenie przechowywać w miejscu zaciemnionym, suchym i zabezpieczonym przed mrozem oraz niedostępnym dla dzieci. Optymalna temperatura przechowywania wynosi od 5 do 30°C.

Narzędzie elektryczne przechowywać w oryginalnym opakowaniu.

Przykryć narzędzie elektryczne, by chronić je przed pyłem lub wilgocią.

Zachować instrukcję obsługi urządzenia elektrycznego.

13. Utylizacja i recykling

Podczas transportu, aby zapobiec uszkodzeniom, urządzenie znajduje się w opakowaniu. Opakowanie to jest surowcem, który można użytkować ponownie lub można przeznaczyć do powtórnego przerobu. Urządzenie oraz jego osprzęt składają się z różnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Uszkodzone części dostarczyć do punktu utylizacji. Proszę poprosić o informację w sklepie specjalistycznym bądź w placówce samorządu lokalnego.

Zużytego sprzętu nie wolno wyrzucać wraz z odpadami domowymi!

Symbol ten oznacza, że zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (2012/19/UE) oraz przepisami krajowymi niniejszego produktu nie wolno utylizować wraz z odpadami domowymi. Produkt ten należy przekazać do przeznaczonego do tego celu punktu zbiórki. Można to zrobić np. poprzez zwrot przy zakupie podobnego produktu lub przekazanie do autoryzowanego punktu zbiórki zajmującego się recyklingiem zużytego sprzętu elektrycznego i elektronicznego. Nieprawidłowe obchodzenie się z zużytm sprzętem może mieć negatywny wpływ na środowisko i zdrowie ludzkie ze względu na potencjalnie niebezpieczne materiały, które często znajdują się w zużytym sprzęcie elektrycznym i elektronicznym. Poprzez prawidłową utylizację tego produktu przyczyniają się Państwo także do efektywnego wykorzystania zasobów naturalnych.

Informacje dotyczące punktów zbiórki zużytego sprzętu można otrzymać w urzędzie miasta, od podmiotu publiczno-prawnego zajmującego się utylizacją, autoryzowanej jednostki odpowiedzialnej za utylizację zużytego sprzętu elektrycznego i elektronicznego lub w firmie obsługującej wywóz śmieci w Państwa miejscu zamieszkania.

14. Zamawianie części zamiennych

Przy zamawianiu części zamiennych należy podać następujące dane:

• Typ urządzenia
• Numer katalogowy urządzenia
• Numer części zamiennej wymaganej części zamiennej

Informacje serwisowe

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne.

Części zużywające się*: Worek na liście

* nie zawsze wchodzą w zakres dostawy!

15. Pomoc dotycząca usterek

Usterka Możliwa przyczyna Środek zaradczy
Urządzenie nie urucha-mia się	Brak napięcia sieciowego	Sprawdzić gniazdo, kabel, przewód, wtyczkę i bezpiecznik, w razie potrzeby zlecić naprawę elektrykowi
	Uszkodzony włącznik/wyłącznik	Zlecić naprawę serwisowi klienta
	Zużyte szczotki węglowe
	Uszkodzony silnik
	Rura nadmuchowa/ssąca nie jest całko-wicie zamontowana	Zamontować 2-częściową rurę nadmuchową/ ssącą
Urządzenie pracuje z przerwami	Uszkodzony przewód elektryczny Sprawdzić przewód, w razie potrzeby wymienić
	Wewnętrzny styk chwiejny	Zlecić naprawę serwisowi klienta
	Uszkodzony włącznik/wyłącznik
Słaba moc ssania lub jej brak	Worek na liście jest pełen Opróżnić worek na liście
	Worek na liście jest zabrudzony Oczyścić	worek na liście
	Przełącznik wyboru znajduje się w nie-prawidłowej pozycji	Ustawić przełącznik wyboru na symbol Zasysa-nie
	Urządzenie jest zatkane lub zablokowa-ne przez ciało obce	Usunąć zatkanie i blokady (patrz rozdział Czysz-czenie i konserwacja)
Słaba moc nadmuchu lub jej brak	Przełącznik wyboru znajduje się w nie-prawidłowej pozycji	Ustawić przełącznik wyboru na symbol Nadmuch
	Regulator prędkości obrotowej znajduje się w nieprawidłowej pozycji	Zwiększyć obroty regulatorem prędkości obroto-wej
Wirnik łopatkowy nie rusza się	Ciało obce blokuje wirnik łopatkowy	Usunąć blokadę

Wszelkie uszkodzenia muszą być zgłaszane w przeciągu 8 dni od daty otrzymania towaru, w przeciwnym wypadku, prawo do reklamacji wygasa. Gwarantujemy, że w czasie trwania gwarancji wymienimy wszelkie części maszyny, które okażą się niesprawne na skutek wad materiału z jakiego zostały wykonane lub błędów w produkcji bez dodatkowych opłat pod warunkiem, że

maszyna będzie obsługiwana zgodnie z zaleceniami. W odniesieniu do części nie produkowanych przez nas, gwarancja obowiązuje tylko w przypadku naszych dostawców. Koszty instalacji nowych części są ponoszone przez klienta. Odszkodowania wynikłe z uszkodzeń maszyny oraz redukcje ceny zakupu maszyny w ramach reklamacji nie będą rozpatrywane.

Garantie RO
