KÄYTTÖOHJE LB2600E SCHEPPACH

Kandke tolmukaitsemaski!

Kandke tugevaid jalatseid!

Laitteessa olevien symbolien selitys

Lue ja huomioi käyttöohje ja turvallisuusohjeet ennen käyttöönottoa!

Käytä suojalaseja!

Käytä kuulosuojaimia!

Käytä suojakäsineitä!

Käytä pölysuojanaamaria!

Käytä tukevia kenkiä!

Jos virtajohto on viallinen tai rikkoutunut, se on heti irrotettava virtalähteestä.

Huomio! Sinkoutuvien esineiden aiheuttama loukkaantumisvaara. Pyydä sivullisia pysymään etäällä.

Huomio! Pitkät hiukset voivat tulla vedetyiksi sisään.

Taattu äänen tehotaso L_WA 104dB

Aina ennen säätö- ja puhdistustöitä tai kun virtajohto on sotkeutunut tai vioittunut kytke laite pois päältä ja irrota virransyötöstä.

Älä käytä kosteassa säässä ja säilytä aina kuivissa tiloissa.

Pyörivät puhaltimen siivet voivat aiheuttaa vakavia loukkaantumisia tai viiltovammoja. Pidä kädet loitolla. Kytke laite ennen huoltotöitä pois päältä ja vedä virtapistoke irti pistorasiasta.

Suojausluokka II

Sisällysluettelo: Sivu:

1. Johdanto.... 108
2. Laitteen kuvaus 108
3. Toimituksen sisältö 108
4. Määräystenmukainen käyttö 108
5. Yleiset turvallisuusohjeet....109
6. Tekniset tiedot 111
7. Ennen käyttöönottoa 111
8. Asennus 111
9. Käyttö 111
10. Sähköliitäntä....112
11. Puhdistus ja huolto 112
12. Varastointi.... 112
13. Hävittäminen ja kierrätys.... 113
14. Varaosien tilaus.... 113
15. Ohjeet häiriöiden poistoon 114

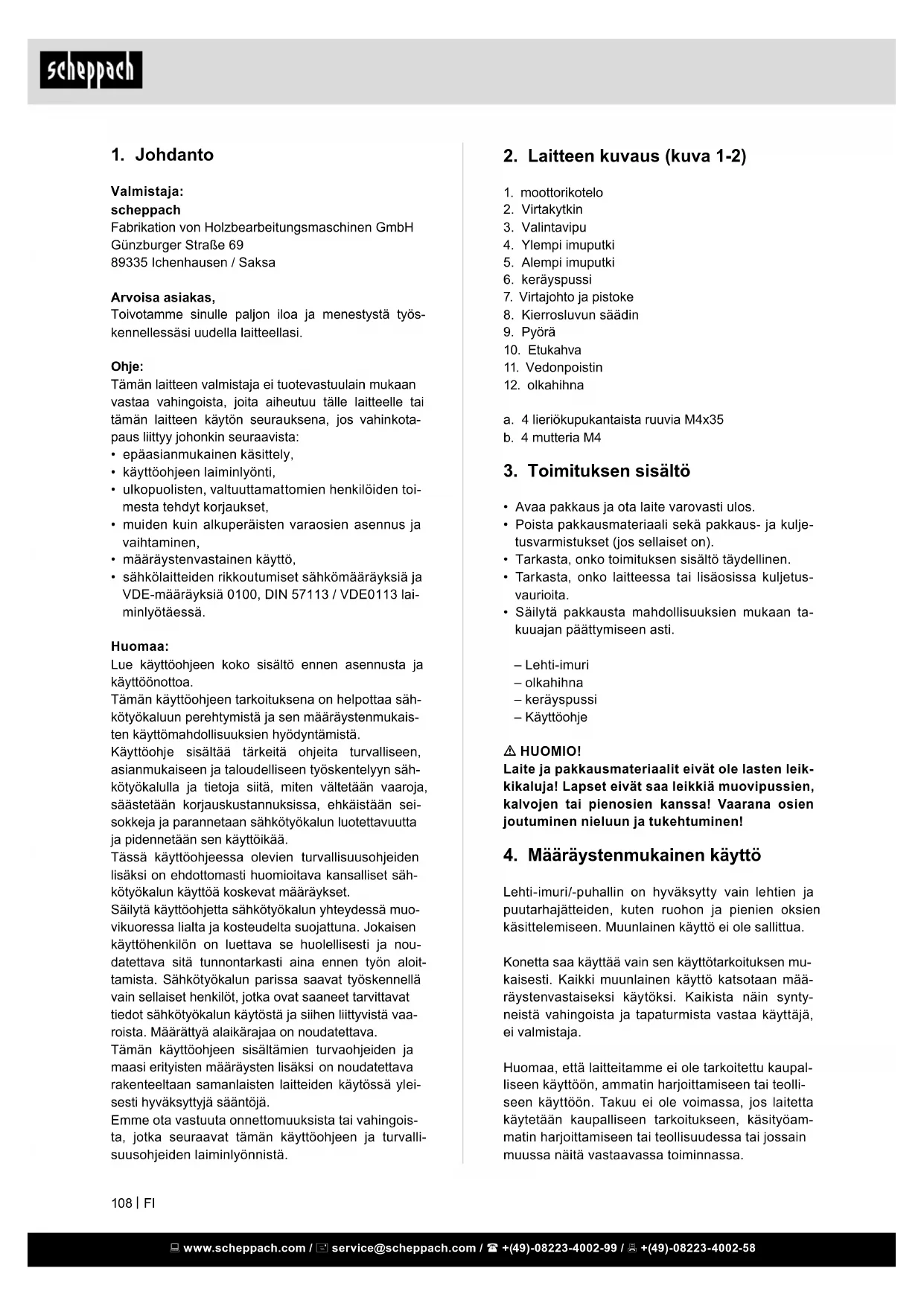

1. Johdanto

Valmistaja:

scheppach

Toivotamme sinulle paljon iloa ja menestystä työs-kennellessäsi uudella laitteellasi.

Ohje:

Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tämän laitteen käytön seurauksena, jos vahinkota-paus liittyy johonkin seuraavista:

• epäasianmukainen käsittely,
• käyttöohjeen laiminlyönti,
• ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset,
• muiden kuin alkuperäisten varaosien asennus javaihtaminen,
• määräystenvastainen käyttö,
• sähkölaitteiden rikkoutumiset sähkömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE0113 laiminlyötäessä.

Huomaa:

Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa.

Tämän käyttöohjeen tarkoituksena on helpottaa sähkötyökaluun perehtymistä ja sen määräystenmukais- ten käyttömahdollisuuksien hyödyntämistä.

Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn sähkötyökalulla ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan sähkötyökalun luotettavuutta ja pidennetään sen käyttöikää.

Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset sähkötyökalun käyttöä koskevat määräykset.

Säilytä käyttöohjetta sähkötyökalun yhteydessä muovikuorressa lialta ja kosteudelta suojattuna. Jokaisen käyttöhenkilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista. Sähkötyökalun parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot sähkötyökalun käytöstä ja siihen liittyvistä vaaroista. Määrättyä alaikärajaa on noudatettava.

Tämän käyttöohjeen sisältämien turvaohjeiden ja maasi erityisten määräysten lisäksi on noudatettava rakenteeltaan samanlaisten laitteiden käytössä yleisesti hyväksyttyjä sääntöjä.

Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.

2. Laitteen kuvaus (kuva 1-2)

1. moottorikotelo
2. Virtakytkin
3. Valintavipu
4. Ylempi imuputki
5. Alempi imuputki
6. keräyspussi
7. Virtajohto ja pistoke
8. Kierrosluvun säädin
9. Pyörä
10. Etukahva
11. Vedonpoistin
12. olkahihna

a. 4 lieriökupukantaista ruuvia M4x35

b. 4 mutteria M4

3. Toimituksen sisältö

• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetus-vaurioita.

• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päätymiseen asti.

• Lehti-imuri

• olkahihna
• keräyspussi
• Käyttöohje

HUOMIO!

Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!

4. Määräystenmukainen käyttö

Lehti-imuri/-puhallin on hyväksytty vain lehtien ja puutarhajätteiden, kuten ruohon ja pienien oksien käsittelemiseen. Muunlainen käyttö ei ole sallittua.

Konetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Huomaa, että laitteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

5. Yleiset turvallisuusohjeet

Yleiset turvallisuusohjeet

• Kone on suunniteltu käytettäväksi yhden henkilön toimesta.
• Tämä laite ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käytettäväksi, jotka ovat fyysisiltä, aistimuksellisilta tai henkisilta kyvyiltään rajoittuneita tai joilla ei ole kokemusta ja/tai tarvittavia tietoja laitteen käytöstä. Nämä henkilöt saavat käyttää laitetta vain, kun heidän turvallisuudestaan vastaava henkilö valvoo heidän toimiaan ja antaa heille tarvittavia ohjeita laitteen käyttöön.
• Lapsia on valvottava sen varmistamiseksi, etteivät he leiki laitteen kanssa.
• Lapset eivät saa käyttää tätä laitetta. Laissa ja pai-kallisissa määräyksissä on voitu määrittää laitteen käyttäjille alaikäraja. Tämän laitteen käyttö on kiel-letty myös sellaisilta ihmisiltä, jotka eivät ymmärrä käyttöohjeita kaikilta osin.
• Käyttäjä on vastuussa onnettomuuksista ja vaarroista, joita aiheutuu muille henkilöille tai heidän omaisuudelleen.

Huomio! Sähkötyökalujen käytössä on sähköiskulta ja loukkaantumis- ja palovaaralta suojautumisen vuoksi otettava huomioon seuraavat olennaiset turvatoimenpiteet:

Työskentely lehtipuhaltimella:

Perehdy laitteen kaikkiin osiin ja laitteen oikeaan käyttöön ennen työskentelyn aloittamista. Varmista, että voit kytkeä laitteen hätätilanteessa heti pois päältä. Epäasianmukainen käyttö voi johtaa vakaviin loukkaantumisiin.

Varo: Näin vältät onnettomuudet ja loukkaantumiset: Henkilökohtaiset suojavarusteet suojaavat omaa terveyttäsi ja sivullisten terveyttä ja varmistavat laitteen ongelmattoman käytön.

• Käytä sopivaa työvaatetusta, kuten tukevia kenkiä, joissa on pitävä pohja, lujia pitkiä housuja, käsineitä, suojalaseja ja kuulosuojaimia. Älä käytä laitetta, jos olet paljain jaloin tai jos sinulla on avonaiset sandaalit. Käytä hengityssuojainta.
• Suorita silmämääräinen tarkastus aina ennen käyttöä varmistaaksesi, että silppuri, silppurin pultit/tapit ja muut kiinnitysvälineet on kiinnitetty, kotelossa ei ole vaurioita ja suojalaitteet ja suojukset ovat käytössä. Vaihda kuluneet tai vialliset osat sarjoina säilyttääksesi tasapainon. Vaihda vahingoittuneet tai lukukelvottomat tekstit.
• Kostuta pinnat erittäin kuivissa olosuhteissa vähentääksesi pölykuormitusta.

• Älä pidä ylläsi vaatteita tai koruja, jotka voivat tulla imetyiksi ilmanottoon. Jos sinulla on pitkät hiukset, käytä suojaavaa päähinettä.

• Tarkasta laitteen toimintakunto ja vauriottomuus säännöllisesti välttääksesi käyttäjälle aiheutuvia vaaratilanteita.

• Älä anna muiden henkilöiden koskea laitteeseen tai jatkojohtoon. Pidä laite poissa sivullisten, ennen muuta lasten ja eläinten ulottuvilta.
• Huomioi avoimet ikkunat, lapset, kotieläimet jne. Keskeytä työ, jos lapsia tai kotieläimiä on lähistöllä. Puhallettu materiaali voi sinkoutua sinua kohti. Pidä 5 m turvaväli ympäristössä oleviin kohteisiin.
• Älä kytke laitetta päälle, jos sitä pidellään väärin päin tai jos se ei ole työasennossa.
• Älä suuntaa laitetta käytön aikana kohti ihmisiä. Erityisesti on vältettävä ilmavirran suuntaamista silmiin ja korviin.
• Tutustu ympäristöön ja kiinnitä huomiota mahdollisiin vaaroihin, jotka voivat työskentelyn aikana jäädä melun vuoksi kuulematta.
• Varmista, että seisot työskentelyn aikana tukevasti, erityisesti rinteissä. Pidä laitteesta kiinni aina molemmilla käsillä ja työskentele vain kantohihnan ollessa oikein säädettynä.
• Tarkasta puhdistettavat pinnat huolellisesti ja pois-ta kaikki rautalangat, kivet, tõlkit ja muut vieraat materiaalit.
• Pidä sormet ja jalat loitolla imuputken aukosta ja siipipyörästä. Loukkaantumisvaara.
• Älä käytä laitetta, jos olet väsynyt tai et pysty keskittymään tai olet ottanut alkoholia tai lääkkeitä. Pidä aina ajoissa taukoa työskentelystä. Aloita työt keskittyneesti. Liiku hitaasti, älä juokse.
• Älä käytä laitetta sateella, huonolla säällä tai kosteassa ympäristössä. Työskentele vain päivänvalossa tai hyvässä keinovalossa.
• Älä työskentele viallisella, puutteellisella tai valmistajan määräysten vastaisesti muunnellulla laitteella. Tarkasta laitteen turvallisuus ennen käyttöä, erityisesti verkkoliitäntäjohdon ja kytkimen osalta.
• Käytä laitetta vain, kun se on koottu täydellisesti.
• Käytä laitetta imu-käyttötavalla vain, kun keräys-pussi on asennettu.
• Älä ime palavia, hehkuvia tai savuavia materiaaleja (esim. tupakannatsoja, kekäleitä jne.), höyryjä tai herkästi syttyviä, myrkyllisiä tai räjähtäviä aineita.
• Käytä vain huoltopalvelumme toimittamia ja suosittelemia varaosia ja lisävarusteita.
• Vedä pistoke irti pistorasiasta:
• kun et käytä laitetta, kuljetat sitä tai jätät sen var-tioimatta;
• kun tarkastat laitetta sen puhdistamiseksi tai tu-kosten irrottamiseksi;
• kun teet puhdistus- tai huoltotöitä tai vaihdat lisä-tarvikkeita;
• kun virta- tai jatkojohto on vaurioitunut;

• kun on koskettu vieraaseen materiaaliin tai esiintyy epänormaalia tärinää.

• Älä kanna laitetta sen johdosta. Älä käytä johtoa pistokkeen vetämiseen irti pistorasiasta. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta.

• Älä käytä laitetta suljetuissa tai huonosti tuulete-tuissa tiloissa.
• Älä käytä laitetta syttyvien nesteiden tai kaasujen lähellä. Tämän ohjeen laiminlyönnistä aiheutuu tulipalo- tai räjähdysvaara.
• Säilytä laitetta kuivassa paikassa ja poissa lasten ulottuvilta.
• Tarkasta keräyspussi säännöllisesti kulumisen tai vaurioiden varalta.
• Pidä jäähdytysilman tuloaukot puhtaina, niin etteivät roskat tuki niitä.

Varo! Näin vältetään laitteen vahingoittuminen ja siitä mahdollisesti seuraavat henkilövahingot:

• Käsittele laitetta huolellisesti. Puhdista ilmanottoaukot säännöllisesti ja noudata huoltomääräyksiä.
• Älä ylikuormita laitetta. Työskentele vain ilmoitetulla tehoalueella. Älä käytä heikkotehoisia koneita raskaisiin töihin. Älä käytä laitetta mihinkään muuhun kuin mihin se on tarkoitettu.
• Älä kurkottele liian kauas ja varmista, että säilytät tasapainosi.
• Älä yritä korjata laitetta itse, ellei sinulla ole korjaukseen vaadittavaa koulutusta. Kaikki työt, joita ei ole mainittu tässä ohjeessa, on jätettävä valmistajan valtuuttamille asiakaspalvelupisteille.

Sähköturvallisuus:

Varo: Näin vältetään sähköiskusta aiheutuvat onnettomuudet ja vammat:

• Tarkasta aina ennen käyttöönottoa silmämääräisesti, ettei virta- ja jatkojohdoissa ole havaittavissa merkkejä vaurioista tai vanhenemisesta.
• Jos johto vaurioituu käytön aikana, kytke se välittö-mästi irti verkkovirrasta.

Älä koske johtoon ennen kuin se on kytketty irti verkkovirrasta.

• Älä liitä vaurioitunutta johtoa verkkoon äläkä koske vaurioituneeseen johtoon ennen kuin se on kytketty irti verkkovirrasta. Vaurioitunut johto voi aiheuttaa jännitteisten osien kanssa kosketuksiin joutumisen.
• Varmista, että verkkojännite vastaa tyyppikilvessä olevia tietoja.
• Liitä laite mahdollisuuksien mukaan vain vikavirta-suojalla varustettuun pistorasiaan (FI-kytkin), laukaisuvirta ei saa olla yli 30 mA.
• Vältä kehon kosketusta maadoitettuihin osiin (esim. metalliset aidat ja pylväät).
• Käytä vain tyypin H05VV-F hyväksyttyjä jatkojohtoja, jotka ovat korkeintaan 75 m pitkiä ja hyväksytty ulkokäyttöön. Jatkojohdon johtimien poikkipinnan on oltava vähintään 2,5 mm ^2 . Kelaa johtokela ennen käyttöä kokonaan auki.

Tarkasta, ettei johdossa ole vaurioita.

• Käytä jatkojohdon kiinnittämiseen sille tarkoitettua vedonpoistinta.
• Älä käytä johtoa pistokkeen vetämiseen irti pistorasiasta. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta.
• Kytke laite pois päältä ja vedä pistoke irti pistorasiasta, kun liitosjohto on vaurioitunut. Jos tämän laitteen liitosjohto on vioittunut, sen vaihtaminen on vaarojen välttämiseksi teetettävä valmistajalla tai valmistajan valtuuttamassa asiakaspalvelupisteesä tai muulla pätevällä henkilöllä.
• Jos liitosjohto on vaurioitunut, irrota ensin jatkojohto pistorasiasta. Sen jälkeen voit irrottaa laitteen liitosjohdon.
• Jos tämän laitteen liitosjohto on vioittunut, sen vaihtaminen on vaarojen välttämiseksi teetettävä valmistajalla tai valmistajan valtuuttamassa asia-kaspalvelupisteessä tai muulla pätevällä henkilöllä.

Jäännösriskit

Vaikka tätä sähkötyökalua käytetään määräystenmukaisesti, jäljelle jää aina jäännösriskejä. Seuraavia vaaroja voi esiintyä tämän sähkötyökalun mallin ja version yhteydessä:

1. Kuulovammat, jos ei käytetä sopivaa kuulosuojainta.
2. Käsiin ja käsivarsiin kohdistuvasta tärinästä aiheutuvat terveyshaitat, jos laitetta käytetään pitkään tai jos sitä ohjataan ja huolletaan epääasianmukaisella tavalla.
3. Jäännösriskit voidaan minimoida noudattamalla käyttöohjeiden lisäksi kohdissa "Turvallisuusohjeet" ja "Määräystenmukainen käyttö" olevia ohjeita.

Varoitus! Tämä laite muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa.

Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä ja laitteen valmistajan kanssa ennen kuin alkavat käyttää laitetta.

6. Tekniset tiedot

Nimellistulojännite 230-240 V \~ 50 Hz

Tehontarve 3000 W
Suojausluokka II
Kotelointiluokka	IP20
Ilmavirta	11-13,5 m ^3 /min
Ilman nopeus	275 km/h
Silppurin nopeus	10:1
Keräyspussin tilavuus	45 l
Äänen painetaso ( L_pA )	86,3 dB(A)
Epävarmuus L_pA	3 dB(A)
Mitattu äänen tehotaso ( L_wA )	104 dB(A)
Taattu äänen tehotaso	100,3 dB(A)
Epävarmuus L_wA	3,57 dB(A)
Tärinä kahvassa ( a_h )	2,765 m/s ^2
Tärinä lisäkahvassa ( a_n )	2,765 m/s ^2
Epävarmuus K	1,5 m/s ^2

Melu ja tärinä

Melu- ja tärinäarvot on määritetty standardin EN 61029 mukaisesti.

Käytä kuulosuojaimia.

Melu voi aiheuttaa kuulovamman. Värähtelyn kokonaisarvot (kolmen suunnan vektorisumma) on määritetty EN 61029 mukaisesti.

7. Ennen käyttöönottoa

Varmista ennen liitäntää, että tyyppikilven tiedot vastaavat verkkovirran tietoja.

Ota laite käyttöön vasta sitten, kun se on koottu kokonaan. Laitteen liitäntäjohto on ennen jokaista käytökertaa tarkastettava vaurioista kertovien merkkien havaitsemiseksi ja sitä saa käyttää vain, jos se on moitteettomassa kunnossa.

Varoitus!

Vedä virtapistoke aina irti pistorasiasta, ennen kuin alat säätää laitetta.

8. Asennus

△ Huomio!

Asenna laite ehdottomasti täydellisesti ennen kuin otat sen käyttöön!

Imuputken asennus (kuva 3-4)

- Liitä ylempi imuputki (4) moottorikoteloon (1). Ase-ta sitten ensimmäinen kuusiomutteri (b) sitä varten olevaan kuusioon oikealla puolella (työsuuntaan).

Kierrä sitten vasemmalta puolelta ensimmäinen lieriökupukantainen ruuvi (a) kiinni. Toista samat toimenpiteet toiselle ruuville.

- Työnnä sitten alempi imuputki (5) ylemmän imuputken (4) päälle. Kiinnitä se sitten mutterilla (b) ja ruuvilla (a) ylhääällä olevassa kohdassa kuvatulla tavalla.

Huomautus: Huomaa, että laitteeseen kiinnittämisen jälkeen molemmat imuputket ovat lujasti toisiinsa yhdistettyinä, eikä niitä sen jälkeen saa enää hajottaa!

Kantohihnan asettaminen (kuva 5)

Kiinnitä olkahihna (12) moottorikotelon (1) kiinnitysaukkoon.

Keräyspussin asennus (kuva 6-8)

Kiinnitä keräyspussi (6) sitä varten alemmassa imuputkessa (5) olevaan koukkuun. Työnnä keräyspussin (6) liitäntä moottorikotelon (1) tulkkaan. Keräyspussi (6) on kunnolla liitetty vasta sitten, kun liitännän koukku on lukittunut tulkkaan.

9. Käyttö

Hihnan pituuden määrittäminen

Säädä kantohihnan pituus niin, että imuputkea voidaan ohjata hieman maan tason yläpuolella. Lisäksi imuputken alapäässä olevat ohjausrullat (9) helpottavat imuputken ohjaamista maassa.

Laitteen liittäminen ja kytkeminen päälle (kuva 1)

Laite voidaan liittää jokaiseen pistorasiaan, jonka suojaus on vähintään 10 A (230 V vaihtojännitteellä). Pistorasia on suojattava vikavirtasuojakytkimellä. Laukeamisvirta saa olla enintään 30 mA.

- Paina virtakytkintä (2) kytkeäksesi laitteen päälle.

- Vapauta virtakytkin (2) kytkeäksesi laitteen pois päältä.

Käyttötavan valinta

Imu (kuva 9)

- Käännä valintavipu (3) vaakasuoraan asentoon (S). Tämä voidaan tehdä laitteen ollessa pysäytettynä ja sen ollessa päällä.

- Imu-toimintatilassa laite toimii lisäksi silppurina, jolloin lehtien tilavuus pienenee suhteessa 10:1 vieden vastaavasti vähemmän tilaa keräyspussissa ja kerätty materiaali valmistellaan samanaikaisesti mahdollista kompostointia varten.

Puhallus (kuva 10)

- Käännä valintavipu (3) pystysuoraan asentoon (B). Tämä voidaan tehdä laitteen ollessa pysäytettynä ja sen ollessa päällä.

- Suuntaa ilmavirta eteenpäin ja liiku hitaasti puhaltaaksesi lehdet tai puutarhajätteet yhteen tai pois-taaksesi ne vaikeasti käsiteltävistä kohdista.

Huomio! Tyhjennä keräyspussi ennen puhaltamista. Muuten imettyä materiaalia voi purkautua ulos.

Keräyspussin tyhjentäminen

Tyhjennä keräyspussi (6) ajoissa. Jos se täytyy liikaa, imuteho laskee huomattavasti. Toimita orgaaniset jätteet kompostiin.

• Laitteen kytkeminen pois päältä ja virtapistokkeen vetäminen irti
• Avaa keräyspussin (6) vetoketju ja kaada imetty materiaali ulos.
• Sulje keräyspussin (6) vetoketju ja liitä se uudelleen laitteeseen.

Kierrosluvun säätö (kuva 11)

Laitteessa on elektroninen kierrosluvun säätö. Käännä kierrosluvun säädin (8) haluttuun asentoon. Käytä laitetta vain tarvittavalla kierrosluvulla äläkä käytä sitä tarpeettoman korkeilla kierroksilla.

10. Sähköliitäntä

Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia Saksan sähköteknii- kan liiton (VDE) ja standardoimisliiton (DIN) mää- räyksiä.

Asiakkaan sähköliitännän sekä käytetyn jatkojohdon on vastattava näitä määräyksiä.

Viallinen sähköliitosjohto.

Sähkön liitosjohtoon syntyy usein eristevaurioita. Syynä tähän voi olla:

• Painaumakohdat, jos liitosjohdot viedään ikkunoiden tai ovenraon läpi.
• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdettu väärin.
• Viiltokohdat ajettaessa liitosjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.

Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää, sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia.

Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita. Varmista, ettei liitosjohto tarkastettaessa ole kiinni virtaverkossa.

Liitäntäjohtojen on vastattava asiaankuuluvia Saksan sähköteknikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Käytä vain sellaisia liitosjohtoja, joissa on merkintä H05VV-F.

Tyyppimerkinnän painatus liitosjohdossa on pakollista.

Vaihtovirtamoottori

Verkkojännitteen on oltava 230 V\~.

Enintään 25 m pitkien jatkojohtojen poikkipinnan on oltava 1,5 neliömillimetriä.

Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.

Ilmoita tiedusteluissa seuraavat tiedot:

• Moottorin virtatyyppi
  • Koneen tyyppikilven tiedot
  • Moottorin tyyppikilven tiedot

11. Puhdistus ja huolto

Vaara!

Vedä virtapistoke irti aina ennen puhdistustöiden suorittamista.

Puhdistus

• Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin pölyttömänä ja puhtaana kuin vain mahdollista. Hankaa laite puhtaalla liinalla tai puhalla se paineilmalla alhaisella paineella puhtaaksi.
• Suosittelemme, että laite puhdistetaan heti jokai- sen käyttökerran jälkeen.
• Puhdista laite säännöllisesti kostealla liinalla ja vähäisellä määrällä suopaa. Älä käytä puhdistus- tai liuotinaineita; ne voivat vahingoittaa laitteen muoviosia. Pidä huoli siitä, ettei laitteen sisäosiin pääse vettä.
• Ota keräyspussi töiden päätyttyä irti, käännä nu-rinperin ja puhdista perusteellisesti homehtumisen ja epämiellyttävän hajun ehkäisemiseksi.
• Jos keräyspussi on likaantunut erittäin voimakkaasti, voidaan käyttää vettä ja saippuaa.
• Jos vetoketju on kankea, hankaa vetoketjun hampaat kuivalla saippualla.
• Puhdista imu-/puhallusputki harjalla.
• Imetyn materiaalin aiheuttama lika voi tehdä vaihtovivun (puhallus/imu) kankeaksi. Tässä tapauksessa vaihtovivun kankeus poistuu, kun se kytketään useita kertoja imu-asennosta puhallus-asentoon ja toisinpäin.

Huolto

• Jos laitteessa on häiriöitä, tarkastuta se vain valtuutetulla ammattilaisella tai asiakashuoltokorjaamossa.
• Laitteen sisällä ei ole muita huollettavia osia.

12. Varastointi

Varastoi laitetta ja sen lisävarusteita pimeässä, kui- vassa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa. Optimaalinen varas- tointilämpötila on 5 - 30 °C. Säilytä sähkötyökalua alkuperäisessä pakkauksessaan.

13. Hävittäminen ja kierrätys

Laite on kuljetusvaurioiden välttämiseksi pakkauksessa. Tämä pakkaus on raaka-ainetta ja siten käytettävissä uudelleen tai se voidaan viedä kyseisen raaka-aineen kierrätykseen.

Laite ja sen lisätarvikkeet koostuvat eri materiaaleista, kuten esim. metallista ja muovista. Toimita vialliset rakenneosat erikoisjätteen keräykseen. Kysy neuvoa jätelaitokselta tai kunnanvirastosta!

Vanhat laitteet eivät kuuluu kotitalousjätteisiin!

Tämä symboli osoittaa, ettei tuotetta saa hävittää kotitalousjätteen seassa sähkö- ja elektroniikkalaitteiden hävittämistä koskevan direktiivin (2012/19/EU) ja kansallisten lakien

mukaisesti. Tuote on toimitettava asianmukaiseen koontipaikkaan. Tämä voi tapahtua palauttamalla tuote ostettaessa vastaava tuote tai toimittamalla tuote valtuutettuun keräyspisteeseen sähkö- ja elektroniikkalaitteiden jälleenkäsittelyä varten. Epäasianmukaisella vanhojen laitteiden käsittelyllä saattaa olla negatiivisia vaikutuksia ympäristölle ja ihmisten terveydelle sähkö- ja elektroniikkalaitteiden usein sisältämien mahdollisten vaarallisten aineiden vuoksi. Lisäksi tuotteen asianmukainen hävitys edesauttaa luonnollisten resurssien tehokasta hyödyntämistä. Tietoja vanhojen laitteiden keräyspisteistä saat kuntasi hallinnosta, julkisoikeudellisesta jätehuollosta, valtuutetusta sähkö- ja elektroniikkalaitteiden hävityspisteestä tai jätelaitokselta.

14. Varaosien tilaus

Varaosia tilattaessa on ilmoitettava seuraavat tiedot:

• Laitteen tyyppi
  • Laitteen tuotenumero
  • Laitteen tunnistenumero
  • Tarvittavan varaosan varaosanumero

Huoltotietoja

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina.

Kuluvat osat*: Keräyspussi

* eivät välttämättä sisälly toimitukseen!

15. Ohjeet häiriöiden poistoon

Häiriö Mahdolliset syyt Korjauskeinot
Laite ei käynnisty	Verkkojännite puuttuu Tarkasta pistorasia, johto, pistoke ja sulakkeet,korjauta tarvittaessa sähköasentajalla
	Päälle-/pois-kytkin viallinen	Korjauta asiakaspalvelulla
	Hiiliharjat kuluneet
	Moottori viallinen
	Puhallus-/imuputkea ei ole asennettu täydellisesti	Asenna 2-osainen puhallus-/imuputki
Laite käy katkonaisesti	Virtajohto vaurioitunut Tarkasta johto, vaih da tarvittaessa
	Sisäinen huono kosketus	Korjauta asiakaspalvelulla
	Päälle-/pois-kytkin viallinen
Vähäinen imuteho tai sitä ei ole	Keräyspussi on täynnä Tyhjennä keräyspussi
	Keräyspussi on likainen Puhdista keräyspussi
	Valintakytkin väärässä asennossa Aseta valintakytkin Imu-symbolin kohdalle
	Laite on tukkeutunut tai vieras materiaali estää sen toiminnan	Poista tukokset ja materiaalikerrostumat (katso luku Puhdistus ja huolto)
Vähäinen puhallusteho tai sitä ei ole	Valintakytkin väärässä asennossa Aseta valintakytkin Puhallus-symbolin kohdalle
	Kierrosluvun säädin väärässä asennossa	Käännä kierrosluvun säädintä ylöspäin
Siipipyörä ei liiku Vieras ma	materiaali tukkii siipipyörän Poista tukos

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuuu oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi

raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti SE
