KASUTUSJUHEND LB2600E SCHEPPACH

Seadmel olevate sümbolite selgitus

Lugege enne käikuvõtmist kasutusjuhend ja ohutusjuhised läbi ning pidage neist kinni!

Kandke kaitseprille!

Kandke kuulmekaitset!

Kandke kaitsekindaid!

Kui võrgukaabel on kahjustatud või rebenenud, eraldage see viivitamatult toiteallikast.

Tähelepanu! Vigastusoht eemalepaisatavate esemete töttu. Hoidke pealtvaatajad kaugel.

Tähelepanu! Pikad juuksed võidakse sisse tõmmata.

Garanteeritud helivõimsustase L _WA 104dB

Lülitage seade enne köiki seadistus- ja puhastustöid või sasitud või kahjustunud võrgukaabli korral välja ning lahutage vooluvarustusest.

Ärge kasutage niiske ilmastiku korral ja säilitage alati kuivades ruumides.

Pöörlevad tiivikud võivad põhjustada raskeid vigastusi või lõikevigastusi. Hoidke käed eemal. Lülitage seade enne hooldustöid välja ja tõmmake võrgupistik välja.

Kaitseklass II

Sisukord: Lk:

1. Sissejuhatus....79
2. Seadme kirjeldus....79
3. Tarnekomplekt....79
4. Sihtotstarbekohane kasutus 79
5. Üldised ohutusjuhised 80
6. Tehnilised andmed 81
7. Enne käikuvõtmist 82
8. Montaaž 82
9. Käsitsemine 82
10. Elektriühendus....83
11. Puhastamine ja hooldus 83
12. Ladustamine....83
13. Utiliseerimine ja taaskäitlus....84
14. Varuosade tellimine 84
15. Rikete körvaldamine 85

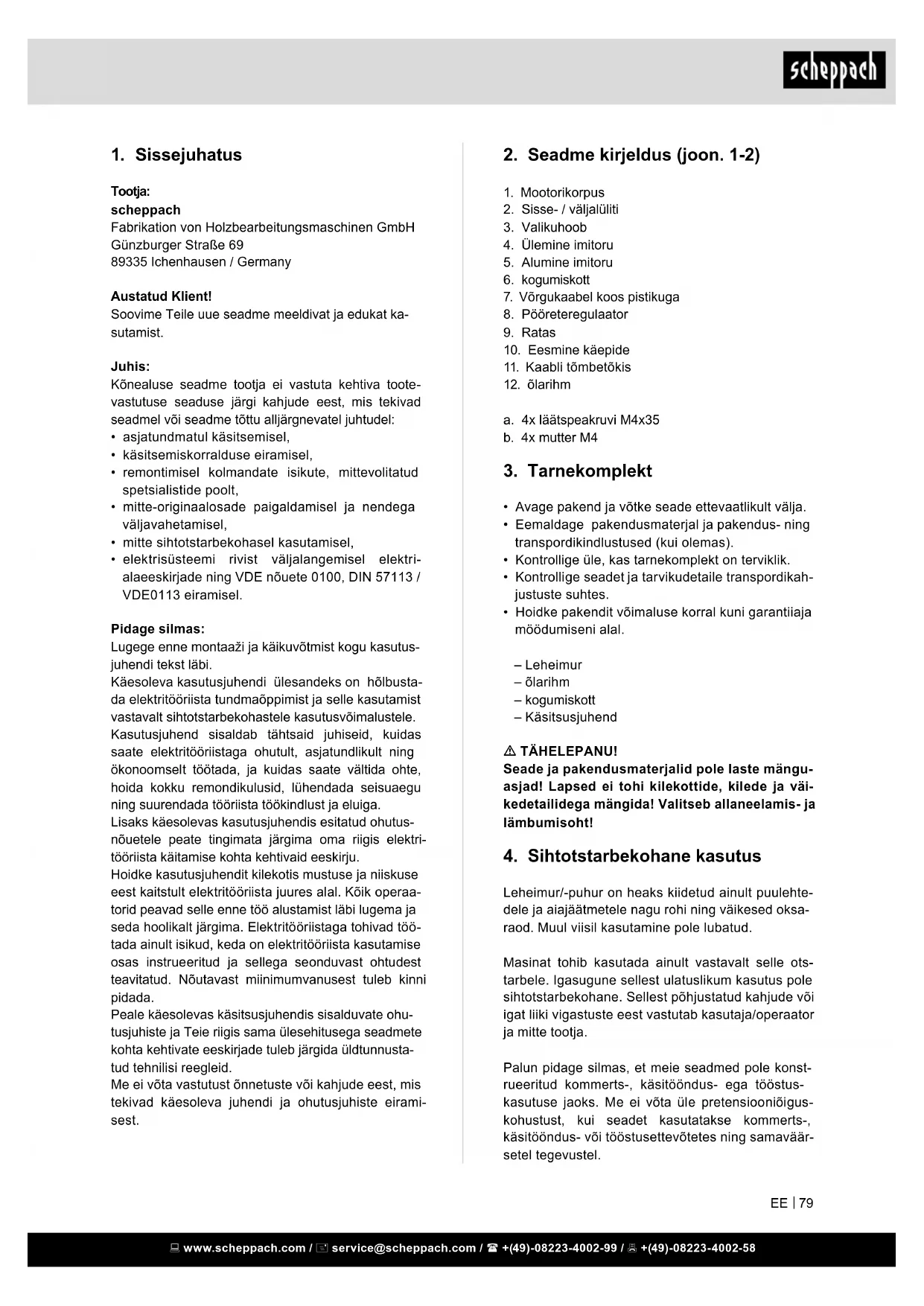

1. Sissejuhatus

Tootja:

scheppach

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Kõnealuse seadme tootja ei vastuta kehtiva toote-vastutuse seaduse järgi kahjude eest, mis tekivad seadmel või seadme tõttu alljärgnevatel juhtudel:

• asjatundmatul käsitsemisel,
• käsitsemiskorralduse eiramisel,
• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,
• mitte-originaalosade paigaldamisel ja nendega väljavahetamisel,
• mitte sihtotstarbekohasel kasutamisel,
• elektrisüsteemi rivist väljalangemisel elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel.

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutusjuhendi tekst läbi.

Käesoleva kasutusjuhendi ülesandeks on hölbustada elektritööriista tundmaõppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele.

Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate elektritööriistaga ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisuaegu ning suurendada tööriista töökindlust ja eluiga.

Lisaks käesolevas kasutusjuhendis esitatud ohutus-nõuetele peate tingimata järgima oma riigis elektri-tööriista käitamise kohta kehtivaid eeskirju.

Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult elektritööriista juures alal. Kõik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Elektritööriistaga tohivad töötada ainult isikud, keda on elektritööriista kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.

Peale käesolevas käsitsusjuhendis sisalduvate ohutusjuhiste ja Teie riigis sama ülesehitusega seadmete kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eirami- sest.

2. Seadme kirjeldus (joon. 1-2)

1. Mootorikorpus
2. Sisse- / väljalüliiti
3. Valikuhoob
4. Ülemine imitoru
5. Alumine imitoru
6. kogumiskott
7. Vörgukaabel koos pistikuga
8. Pööreteregulaator
9. Ratas
10. Eesmine käepide
11. Kaabli tömbetökis
12. ölarihm

a. 4x läätspeakruvi M4x35

b. 4x mutter M4

3. Tarnekomplekt

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikudetaile transpordikahjustuste suhtes.

• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

• Leheimur

• ölarihm
• kogumiskott
  – Käsitsusjuhend

⚠ TÄHELEPANU!

Seade ja pakendusmaterjalid pole laste mängu-asjad! Lapsed ei tohi kilekottide, kilede ja vä- kedetailidega mängida! Valitseb allaneelamis- ja lämbumisoht!

4. Sihtotstarbekohane kasutus

Leheimur/-puhur on heaks kiidetud ainult puulehte- dele ja aiajäätmetele nagu rohi ning väikesed oksa- raod. Muul viisil kasutamine pole lubatud.

Masinat tohib kasutada ainult vastavalt selle ots-tarbele. Igasugune sellest ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või igat liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle pretensiooniöiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

5. Üldised ohutusjuhised

Üldised ohutusjuhised

• Masin on välja töötatud käsitsemiseks ühe isiku poolt.
• Antud seade pole ette nähtud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimete, puudulike kogemuste ja/või puudulike teadmistega isikute poolt (kaasa arvatud lapsed), kui nad just ei viibi nende ohutuse eest vastutava isiku järelevalve all ega saa temalt seadme kasutamise kohta korraldusi.
• Laste järele tuleb vaadata tegemaks kindlaks, et nad seadmega ei mängi.
• Lapsed ei tohi seadet kasutada. Seadused ja lo- kaalsed nõuded võivad näha ette kasutamise miinimumvanuse. Samuti on seadmega töötamine keelatud isikutel, kes ei tunne täielikult käituskor- raldusi.
• Kasutaja vastutab teistele isikutele ja nende omandile põhjustatud önnetuste või tekitatud ohtude eest.

Tähelepanu! Elektritööriistade kasutamisel tuleb kaitseks elektrilöögi, vigastus- ja tuleohu eest järgmisi põhimõttelisi ohutusmeetmeid järgida:

Lehepuhuriga töötamine:

Tutvuge enne töö alustamist köigi seadmeosadega ja seadme öige käsitsemisega. Tehke kindlaks, et oskate seadme hädajuhtumil kohe välja lülitada. Asjatundmatu kasutamine vöib pöhjustada raskeid vigastusi.

Ettevaatust: Nii väldite önnetusi ja vigastusi:

Isiklik kaitsevarustus kaitseb Teie enda ja teiste isikute tervist ning kindlustab seadme tõrgeteta käituse.

• Kandke sobivat tööriietust nagu libisemiskindla tallaga tugevaid jalatseid, vastupidavaid pikki pükse, kindaid, kaitseprille ja kuulmekaitset. Ärge kasutage seadet, kui könnite paljajalu või kannate lahti-seid sandaale. Kandke tolmukaitsemaski.
• Tehke enne kasutamist alati ülevaatus tegemaks kindlaks, et hekselmehhanism, hekselmehhanismi poldid ja teised kinnitusvahendid on kindlustatud, korpus on kahjustamata ning kaitseseadised ja -varjed on olemas. Asendage kulunud või kahjustatud komponendid komplektikaupa, et säilitada tasakaal. Asendage kahjustatud või loetamatud kirjed.
• Niisutage väga kuivade tingimuste korral kergelt pinda, et vähendada tolmukoormust.
• Ärge kandke riietust või ehteid, mida võidakse õhusisendisse imeda. Kandke pikkade juuste korral kaitsvat peakatet.

• Kontrollige regulaarselt seadme talitluskölblikkust ja kahjustamata seisundit, et vältida ohte operaatorile.

• Ärge laske teistel isikutel seadet ega pikenduskaablit puudutada. Hoidke seade inimestest, eelkõige lastest ja koduloomadest eemal.

• Pöörake tähelepanu avatud akendele, lastele, koduloomadele jne. Katkestage töö, kui lapsed ja koduloomad viibivad läheduses. Puhutav materjal vöib nende suunas paiskuda. Pidage enda ümber kinni 5 m ohutusvahemaast.
• Ärge lülitage seadet sisse, kui seda hoitakse pea alaspidi või see ei asu tööpositsioonis.
• Ärge suunakse seadet käituse ajal inimestele, eelkõige õhujuga silmade ja kõrvade peale.
• Tutvuge ümbrusega ja pöörake tähelepanu võimalikele ohtudele, mida ei pruugi töötamisel kuulda.
• Pöörake töötamisel tähelepanu turvalisele seisule, eelköige kallakutel. Hoidke seadet alati mölema käega kinni ja töötage ainult korrektselt seadistatud kanderihmaga.
• Inspekteerige hoolikalt puhastatavat pinda ja kõrvaldage kõik traadid, kivid, purgid ning muud võõrkehad.
• Hoidke käed ja sõrmed imutoru avast ning tiivikust eemal. Valitseb vigastusoht.
• Ärge töötage seadmega, kui olete väsinud või hajevil ega pärast alkoholi või tablettide manustamist. Tehke alati öigeaegselt tööpaus. Toimige töötami-sel möistlikult. Liikuge aeglaselt, ärge jookske.
• Ärge kasutage seadet vihmas, halva ilmastikuga või niiskes ümbruses. Töötage ainult päevavalguses või hea tehisvalgustuse korral.
• Ärge töötage kahjustatud, mittekomplektse või ilma tootja nõusolekuta ümber ehitatud seadmega. Kontrollige enne kasutamist seadme, eelkõige võrguühendusjuhtme ja lüliti ohutusseisundit.
• Kasutage seadet ainult siis, kui see on täielikult monteeritud.
• Kasutage seadet sisseimemise töörežiimis ainult siis, kui kogumiskott on monteeritud.
• Ärge imege põlevaid, hõõguvaid või suitsevaid materjale (nt sigaretid, hõõgsüsi jne), aure ega kergesti süttivaid, mürgiseid või plahvatusvõimelisi aineid.
• Kasutage ainult meie teeninduskeskuse poolt tarnitud ja soovitatud varu- ning tarvikuosi.
• Tõmmake pistik pistikupesast välja:
• kui Te ei kasuta seadet, seda transpordite või jätate järelevalveta;
• kui Te kontrollite seadet, seda puhastate või eemal-date blokaade;
• kui viite läbi puhastus- või hooldustöid või vahetate tarvikuid;
• kui elektri- või pikenduskaabel on kahjustatud,
• pärast võõrkehadega kokkupuutumist või ebanormaalse vibratsiooni korral.
• Ärge kandke seadet kaablist. Ärge kasutage kaablit, et pistikut pistikupesast välja tömmata. Kaitske kaablit kuumuse, öli ja teravate servade eest.

• Ärge kasutage seadet suletud, halvasti ventileeritud ruumides.

• Ärge kasutage seadet põlemisvõimeliste vedelike või gaaside läheduses. Eiramise korral valitseb tule- või plahvatusoht.

• Hoidke seadet kuivas kohas lastele kättesaamatul viisil.
• Kontrollige kogumiskotti regulaarselt ärakulumise või kahjustuste suhtes.
• Hoidke jahutusõhu sisselasked prahist puhtad.

Ettevaatust! Nii väldite seadmel kahjustusi ja neist tulenevaid võimalikke inimkahjusid:

• Käige oma seadmega hoolikalt ümber. Puhastage regulaarselt ventilatsiooniavasid ja järgige hoolduseeskirju.
• Ärge koormake seadet üle. Töötage ainult mainitud võimsusvahemikus. Ärge kasutage rasketeks töödeks väikese võimsusega masinaid. Ärge kasutage seadet eesmärkidel, milleks see pole ette nähtud.
• Ärge kallutage keha liiga kaugele ette ja pöörake tähelepanu sellele, et Te ei kaota tasakaalu.
• Ärge üritage seadet ise remontida, välja arvatud juhul, kui omate sellekohast väljaöpet. Köiki töid, mida pole käesolevas juhendis mainitud, tohivad teostada ainult meie teeninduskeskused.

Elektrialane ohutus:

Ettevaatust: Nii väldite elektrilöögist tingitud önnetusi ja vigastusi:

• Teostage iga kord enne käikuvõtmist võrgu- ja pikendusjuhtmete vaatluskontroll kahjustuste või vananemise ilmingute suhtes.
• Kui juhe saab kasutamise ajal kahjustada, siis lahu-tage see kohe võrgust.

Ärge puudutage juhet enne, kui see on vörgust lahutatud.

- Ärge ühendage kahjustatud juhet võirku ega puudutage kahjustatud juhet enne, kui see on võrgust lahutatud. Kahjustatud juhe võib põhjustada kokkupuudet aktiivsete osadega.

- Pidage silmas, et vörgupinge ühildub tüübisildil esitatud andmetega.

- Ühendage seade võimaluse korral ainult rikkevoolu-kaitseseadisega (FI lüliti) pistikupesa külge, mille vallandusvool pole suurem kui 30 mA.

- Vältige kehaga maandatud osade nagu (nt metallaiad, metallpostid) puudutamist.

- Kasutage ainult heaks kiidetud pikenduskaablit koosteviisiga H05VV-F, mis on kõige rohkem 75 m pikk ja öues kasutamiseks ette nähtud. Pikenduskaabli soone ristlõige peab olema vähemalt 2,5 mm². Kerige kaablitrummel enne kasutamist alati täiesti lahti. Kontrollige kaablit kahjustuste suhtes.

- Kasutage pikenduskaabli paigaldamiseks selleks ette nähtud kaabli-tömbetökist.

- Ärge kasutage kaablit, et pistikut pistikupesast välja tömmata. Kaitske kaablit kuumuse, öli ja teravate servade eest.

• Lülitage seade välja ja tömmake vörgupistik pistikupesast välja, kui ühendusjuhe on kahjustatud. Kui antud seadme ühendusjuhe saab kahjustada, siis tuleb see lasta ohtude vältimiseks tootjal, klienditeenindusel või sarnase kvalifikatsiooniga isikul asendada.
• Kui ühendusjuhe on kahjustatud, siis tömmake es-malt pikenduskaabel pistikupesast välja. Seejärel saate eemaldada seadme ühendusjuhtme.
• Kui antud seadme ühendusjuhe saab kahjustada, siis tuleb see lasta ohtude vältimiseks tootjal, klienditeenindusel või sarnase kvalifikatsiooniga isikul asendada.

Jääkriskid

Ka siis, kui käsitsete antud elektritööriista eeskirjade kohaselt, jäävad alati valitsema jääkriskid. Antud elektritööriista ehitusviisi ja teostusega seonduvalt võivad tekkida järgmised ohud:

1. Kuulmekahjustused, kui ei kanta sobivat kuulme- kaitset.
2. Tervisekahjustused, mis tulenevad käe-käsivarre võngetest, kui seadet kasutatakse pikema ajavahemiku vältel või juhitakse ja hooldatakse asjatundmatult.
3. Jääkriske saab minimeerida, kui järgitakse "Ohutusjuhiseid" ja "Sihtotstarbekohast kasutust" ning käsitsemiskorraldust tervikuna.

Hoiatus! Antud seade tekitab käitamise ajal elektromagnetilise välja. Könealune väli vöib teatud tingimustel aktiivsete vöi passiivsete meditsiiniliste implantaatide talitlust halvendada.

Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui seadet käsitsetakse.

6. Tehnilised andmed

Määramatus K 1,5 m/s
Nimisisendpinge 230-240 V \~ 50 Hz

Võimsustarve 3000 W
Kaitseklass	II
Kaitseliik	IP20
Õhu läbilase	11-13,5 m ^3 /min
Õhu kiirus	275 km/h
Hekseldusmäär	10:1
Kogumiskoti maht 45 l
Helirõhutase ( L_pA )	86,3 dB(A)
Määramatus L_pA	3 dB(A)
Helivõimsustase mõõdetud ( L_wA )	104 dB(A)
Helivõimsustase garanteeritud	100,3 dB(A)
Määramatus L_wA	3,57 dB(A)
Vibratsioon käepidemel ( a_h ) 2,765 m/s	^2
Vibratsioon lisakäepidemel ( a_h )	2,765 m/s ^2

2

Müra ja vibratsioon

Müra- ja vibratsiooniväärtused määrati vastavalt EN 61029.

Kandke kuulmekaitset.

Müra toime võib põhjustada kuulmiskadu. Võngete üldväärtused (kolme suuna vektorsumma) määratud vastavalt EN 61029.

7. Enne käikuvõtmist

Veenduge enne külgeühendamist, et tüübisildil esitatud andmed ühilduvad elektrivõrgu andmetega.

Võtke seade käiku alles siis, kui olete montaaži täielikult läbi viinud. Iga kord enne käikuvõtmist tuleb uurida seadme ühendusjuhet kahjustumisnähtude suhtes ja seda tohib kasutada ainult laitmatus seisundis.

Hoiatus!

Tömmake enne seadmel seadete teostamist võrgupistik välja.

8. Montaaž

⚠ Tähelepanu!

Monteerige seade enne käikuvõtmist tingimata terviklikult!

Imitoru montaaž (joon. 3-4)

• Pistke ülemine imitoru (4) mootorikorpusse (1). Pange nüüd esimene kuuskantmutter (b) paremal (töö-suunas) küljel selleks ettenähtud kuuskanti. Keerake nüüd vasakult küljelt esimene läätspeakruvi (a) sisse. Sama toimimisviis teise kruviga.
• Lükake nüüd alumine imitoru (5) ülemisele imitorule (4). Fikseerige need nüüd ülemises punktis kirjeldatud viisil mutri (b) ja kruviga (a).

Juhis: Palun pidage silmas, et pärast seadme külge kinnitamist on mölemad imitorud üksteisega ühendatud ja seejärel ei tohi neid enam lahti võtta!

Kanderihma paigaldamine (joon. 5)

Haakige ölarihm (12) mootorikorpuse (1) kinnitusavasse.

Kogumiskoti monteerimine (joon. 6-8)

Haakige kogumiskott (6) alumisel imitorul (5) selleks ette nähtud konksu külge. Lükake nüüd kogumiskoti (6) ühendus mootorikorpuse (1) otsakule. Kogumiskott (6) on alles siis öigesti külge ühendatud, kui ühenduse konksud fikseeruvad otsaku külge.

9. Käsitsemine

Rihma pikkuse määramine

Seadistage kanderihma pikkus nii, et imitoru saab juhtida vahetult maapinna kohal. Lisaks on imitoru lihtsamaks juhtimiseks maapinnal ette nähtud imitoru alumises otsas asuvad juhtrullid (9).

Seadme külgeühendamine ja sisselülitamine (joon. 1)

Seadet tohib ühendada iga min 10 A kaitstud (230 V vahelduvpingega) pistikupesaga. Pistikupesa tuleb kaitsta rikkevoolu-kaitselülitiga (FI). Vallandusvool tohib olla max 30 mA.

• Vajutage sisselülitamiseks sisse-/väljalülitit (2) ja hoidke vajutatult.
• Väljalülitamiseks laske sisse-/väljalüliti (2) lahti.

Töörežiimi valimine

Imemine (joon. 9)

• Keerake valikuhoob (3) horisontaalsesse positsiooni (S). Seda võib teha nii seisaku ajal kui ka töötaval seadmel.
• Imemismooduses töötab seade peale selle hakkurina, millega vähendatakse lehtede ruumala u 10:1, mistöttu vajatakse kogumiskotis vähem ruumi ja kogutud materjal valmistatakse samaaegselt komposteerimiseks ette.

Puhumine (joon. 10)

- Keerake valikuhoob (3) vertikaalsesse positsiooni (B). Seda võib teha nii seisaku ajal kui ka töötaval seadmel.

- Joondage õhujuga ettepoole ja liikuge aeglaselt, et puulehed või aiajäätmed kokku puhuda või neid raskesti ligipääsetavatest kohtadest eemaldada.

Tähelepanu! Tühjendage enne puhumist kogumiskott. Vastasel juhul vöib sisseimetud materjal jälle välja tungida.

Kogumiskoti tühjendamine

Tühjendage kogumiskotti (6) öigeaegselt. Körge täitemäära korral väheneb imemisvõimsus tunduvalt. Suunake orgaanilised jäätmed komposteerimisse.

• Lülitage seade välja ja tömmake vörgupistik välja
• Avage kogumiskoti (6) tömblukk ja puistake imetud materjal välja.
• Sulgege kogumiskoti (6) tömblukk ja pistke jälle seadme külge.

Pöördearvu reguleerimine (joon. 11)

Seade on varustatud pöördearvu elektroonilise reguleerimisega. Keerake pööreteregulaator (8) soovitud positsiooni. Käitage seadet ainult vajaliku pöördearvuga ega andke sellele asjatult körgeid pöördeid.

10. Elektriühendus

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele.

Kliendipoolne võrguühendus ja kasutatav pikendus-juhe peavad vastama nendele eeskirjadele.

Kahjustatud elektriühendusjuhe

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu.
• Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
• Praod isolatsiooni vananemise töttu.

Selliselt kahjustunud elektriühendusjuhtmeid ei to- hi kasutada ja need on isolatsioonikahjustuste töttu eluohtlikud.

Kontrollige elektriühendusjuhtmed regulaarselt kahjustuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe vooluvörku ühendatud.

Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H05VV-F ühendusjuhtmeid.

Ühenduskaablile trükitud tüübitähis on eeskirjaga kohustuslik.

Vahelduvvoolumootor

Vörgupinge peab olema 230 V\~.

Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlõikega 1,5 ruutmillimeetrit.

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Küsimuste korra esitage palun järgmised andmed:

• mootori vooluliik
  • masina tüübisildi andmed
  • mootori tüübisildi andmed

11. Puhastamine ja hooldus

Oht!

Tömmake enne köiki puhastustöid vörgupistik välja.

Puhastamine

• Hoidke kaitseseadised, ōhupilud ja mootori korpus võimalikult tolmu- ning mustusevabad. Hõõruge seade puhta lapiga üle või puhuge madala rõhuga suruõhuga puhtaks.
• Me soovitame seadet vahetult pärast igakordset kasutamist puhastada.
• Puhastage seadet regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikkuda. Pöörake tähelepanu sellele, et vesi ei pääseks seadme sisemusse.
• Võtke kogumiskott pärast töö lõpetamist maha, pöörake ümber ja puhastage põhjalikult, et vältida hallitust ja ebameeldivaid lõhnu.
• Tugevasti määrdunud kogumiskotti vöib pesta vee ja seebiga.
• Hõõruge tömbluku raske liikuvuse korral tömbluku hambad kuiva seebiga sisse.
• Puhastage imi-/puhurtoru määrdumise korral harjaga.
• Imetava materjaliga määrdumise töttu võib ümberlülitushoova (puhumine/imemine) liikuvus raskemaks muutuda. Sel juhul taastab mitmekordne ümberlülitamine imemiselt puhumisele ümberlülitushoova liikuvuse.

Hooldus

• Laske seade võimalike tekkivate rikete korral volitatud spetsialistil või klienditeenindustöökojal üle kontrollida.
• Seadme sisemuses ei leidu edasisi hooldatavaid detaile.

12. Ladustamine

Ladustage seadet ja tarvikuid pimedas, kuivas, kül-mumiskindlas ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30 °C vahel. Säilitage elektritööriista originaalpakendis.

13. Utiliseerimine ja taaskäitlus

Seade paikneb pakendis, et transpordikahjustusi vältida. Pakend on toorainest ja seega taaskasutatav või saab selle tooraineringlusse tagasi suunata. Seade ja selle tarvikud koosnevad erinevatest materjalidest nagu nt metallist ning plastmassidest. Suunake defektsed detailid erijäätmete utiliseerimisse. Küsige erialakauplusest või vallavalitsusest järele!

Vanad seadmed ei kuulu olmeprügisse!

Sümbol viitab sellele, et antud toodet ei tohi kasutatud elektri- ja elektroonikaseadmete direktiivi (2012/19/EL) ning siseriiklike seaduste kohaselt utiliseerida koos olmeprügiga. Könealune toode tuleb selleks ettenähtud kogumispunktis ära anda. See võib toimuda nt tagastamisega sarnase toote ostmisel või kasutatud elektri- ja elektroonikaseadmeid taaskäitlevas pädevas kogumispunktis äraandmisega. Asjatundmatu ümberkäimine kasutatud seadmetega võib potentsiaalselt ohtlike ainete töttu, nagu need sageli kasutatud elektri- ja elektroonikaseadmetes sisalduvad, keskkonnale ning inimeste tervisele negatiivset mõju avaldada. Lisaks annate toote asjakohase utiliseerimisega oma panuse loodusressursside efektiivsesse kasutusse. Kasutatud seadmete kogumispunktide kohta saate informatsiooni kohalikust linnavalitsusest, avalik-õiguslikest utiliseerimisasutustest, kasutatud elektri- ja elektroonikaseadmetega utiliseerimisega tegelevatest asutustest või oma prügiveoettevõttest.

14. Varuosade tellimine

Varuosade tellimisel tuleks edastada järgmised andmed:

• seadme tüüp
• seadme artiklinumber
• seadme ident-number
  • vajaliku varuosa varuosanumber

Teenindus-informatsioon

Tuleb silmas pidada, et antud toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgmisi osi.

Kuluosad*: kogumiskott

* ei sisaldu tingimata tarnekomplektis!

15. Rikete kõrvaldamine

Rike Võimalik põhjus Abinõu
Seade ei käivitu	Võrgupinge puudub	Kontrollige pistikupesa, kaablit, juhet, pistikut ja kaitset, vaj. korral remont elektrispetsialisti poolt
	Sisse-/väljalūliti defektne	Remont klienditeeninduses
	Süsiharjad ära kulunud
	Mootor defektne
	Puhur-/ imitoru pole täielikult monteeritud	Monteerige 2-osalise puhur-/imitoru
Seade töötab katkestustega	Elektrikaabel kahjustatud Kontrollige kaabel üle, vaj. korral vahetage
	Internne ebakindel kontakt	Remont klienditeeninduses
	Sisse-/väljalūliti defektne
Vähene või puuduv imemisvõimsus	Kogumiskott on täis Tühjendage kogumiskott
	Kogumiskott on määrdunud Puhastage kogumiskott
	Valikulūliti vales positsioonis Seadke valikulūliti sümbolile Sisseimemine
	Seade ummistunud või võõrkehaga blokeeritud	Kõrvaldage ummistused ja blokaadid (vt peatükki Puhastamine ja hooldus)
Vähene või puuduv puhumisvõimsus	Valikulūliti vales positsioonis Seadke valikulūliti sümbolile Puhumine
	Pööreteregulaator vales positsioonis Keerake pööreteregulaator üles
Tiivik ei liigu Võõrkeha blokeerib tiivikut Kõrvaldage blokaad

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja kõik õigused garantille nimetatud vigade tõttu. Õige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja kõik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskõlbmatuks

materjali- või tootmisvea tõttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
