NAUDOJIMO INSTRUKCIJA LB2600E SCHEPPACH

Simbolių ant įrenginio aiškinimas

Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!

Užsidėkite apsauginius akinius!

Naudokite klausos apsaugą!

Mūvėkite apsaugines pirštines!

Užsidėkite apsauginę kaukę nuo dulkių!

Avékite tvirtus batus!

Kai tinklo kabelis pažeistas arba sutrūkęs, jį reikia iš karto atjungti nuo elektros srovės tiekimo šaltinio.

Dèmesio! Pavojus susižaloti dėl nusviedžiamų daiktų. Žiūrovai turi laikytis atstumo.

Dèmesio! Ilgi plaukai gali būti jtraukti.

Garantuotasis garso galios lygis L_WA 104dB

Prieš visus nustatymo arba valymo darbus arba jei tinklo kabelis yra įsipainiojęs arba pažeistas, išjunkite įrenginį ir išjunkite elektros srovės tiekimą i įj.

Nenaudokite drėgnu oru ir visada laikykite sausose patalpose.

Besisukančios ventilatoriaus mentės gali sunkiai sužaloti arba jpjauti. Laikykite rankas toliau. Prieš atlikdami techninės priežiūros darbus, išjunkite jrenginį ir ištraukite tinklo kištuką.

II apsaugos klasė

Turinys: Puslapis:

1. Ivadas....89
2. Irenginio aprašymas 89
3. Komplektacija....89
4. Naudojimas pagal paskirti....89
5. Bendrieji saugos nurodymai....90
6. Techniniai duomenys....91
7. Prieš pradedant eksploatuoti....92
8. Montavimas....92
9. Valdymas....92
10. Elektros prijungimas....93
11. Valymas ir techninė priežiūra 93
12. Laikymas 93
13. Utilizavimas ir pakartotinis atgavimas 93
14. Atsarginių dalių užsakymas....94
15. Sutrikimų šalinimas 95

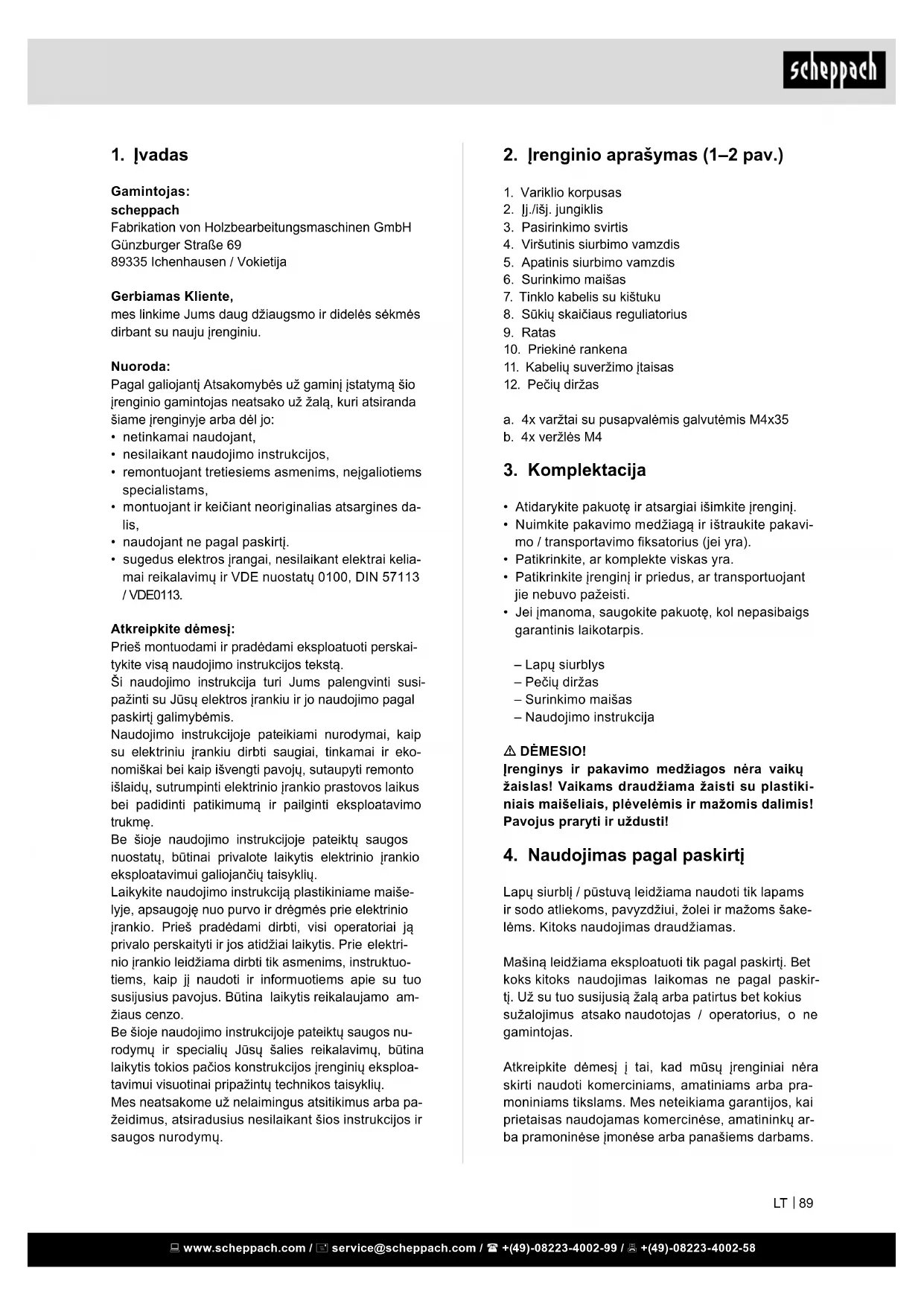

1. Ivadas

Gamintojas:

scheppach

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju jrenginiu.

Nuoroda:

Pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,
- nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, neigaliotiems specialistams,
- montuojant ir keičiant neoriginalias atsargines dalis,
- naudojant ne pagal paskirtj.
- sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE0113.

Atkreipkite dèmesj:

Prieš montuodami ir pradėdami eksploatuoti perskai-tykite visą naudojimo instrukcijos tekstą.

Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų elektros įrankiu ir jo naudojimo pagal paskirtį galimybėmis.

Naudojimo instrukcijoje pateikiami nurodymai, kaip su elektriniu įrankiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti elektrinio įrankio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.

Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis elektrinio įrankio eksploatavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir dręgmės prie elektrinio įrankio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie elektrinio įrankio leidžiama dirbti tik asmenims, instruktuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nu-rodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis tokios pačios konstrukcijos įrenginių eksploatavimui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Irenginio aprašymas (1–2 pav.)

1. Variklio korpusas
2. lj./išj. jungiklis
3. Pasirinkimo svirtis
4. Viršutinis siurbimo vamzdis
5. Apatinis siurbimo vamzdis
6. Surinkimo maišas
7. Tinklo kabelis su kištuku
8. Sūkių skaičiaus reguliatorius
9. Ratas
10. Priekinė rankena
11. Kabelių suveržimo įtaisas
12. Pečių diržas

a. 4x varžtai su pusapvalémis galvutémis M4x35

b. 4x veržlės M4

3. Komplektacija

• Atidarykite pakuotę ir atsargiai išimkite jrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplekte viskas yra.
• Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

– Lapų siurblys
– Pečių diržas
– Surinkimo maišas
– Naudojimo instrukcija

⚠ DÈMESIO!

Jrenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavojus praryti ir uždusti!

4. Naudojimas pagal paskirtj

Lapų siurblį / pūstuvą leidžiama naudoti tik lapams ir sodo atliekoms, pavyzdžiui, žolei ir mažoms šake-lėms. Kitoks naudojimas draudžiamas.

Mašiną leidžiama eksploatuoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už su tuo susijusią žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas.

Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiama garantijos, kai prietaisas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

5. Bendrieji saugos nurodymai

Bendrieji saugos nurodymai

• Mašina sukonstruota valdyti vienam asmeniui.
• Šis jrenginys neskirtas naudoti asmenims (tame tarpe ir vaikams), turintiems ribotus fizinius, jutiminius arba dvasinius igūdžius arba nepakankamai patirties ir (arba) žinių, išskyrus, kai juos prižiūri už jų saugą atsakingas asmuo arba jie gavo nurodymus, kaip naudoti jrenginį.
• Vaikai turi būti prižiūrimi, norint įsitikinti, kad jie nežais su įrenginiu.
• įrenginį naudoti vaikams draudžiama. Įstatymuose ir vietos nuostatose gali būti numatytas amžiaus cenzas naudojimui. Taip pat su įrenginiu draudžiama dirbti asmenims, kurie nėra iki galo susipažinę su darbo instrukcijomis.
• Naudotojas atsakingas už nelaimingus atsitikimus arba pavojus, kylančius kitiems asmenims arba jų nuosavybei.

Dèmesio! Naudojant elektrinius įrankius, norint apsisaugoti nuo elektros smūgio, pavjoaus susižaloti ir gaisro pavojaus, būtina imtis pagrindinių saugos priemonių:

Darbas su lapų pūstuvu:

Prieš pradėdami dirbti, susipažinkite su visomis įrenginio dalimis ir tinkamu jų valdymu. Įsitikinkite, kad avariniu atveju įrenginį galėsite iš karto išjungti. Ne-tinkamai naudojant, galima patirti gyvybei pavojingų sužalojimų.

Atsargiai: Taip išvengsite nelaimingų atsitikimų ir sužalojimų:

asmeninės apsauginės priemonės apsaugo Jūsų ir kitų asmenų sveikatą bei užtikrina sklandų įrenginio eksploatavimą.

• Visada vilkėkite tinkamus darbo drabužius, pvz., avėkite tvirtais batais su neslidžiu padu, mūvėkite tvirtas, ilgas kelnes, mūvėkite pirštines, dévėkite apsauginius akinius ir klausos apsaugą. Nenaudokite įrenginio būdami basi arba avėdami atvirais sandalais. Užsidėkite apsauginę kaukę nuo dulkių.
• Prieš naudodami visada atlikite vizualinę apžiūrą, kad nustatytumėte, kad smulkinimo mechanizmas, smulkinimo mechanizmo kaiščiai ir kitos tvirtinimo priemonės yra užfiksuotos, korpusas nepažeistas bei yra apsauginių įtaisų ir ekranų. Keiskite susidė-vėjusius arba pažeistus komponentus poromis, kad būtų užtikrinta pusiausvyra. Pakeiskite pažeistus arba nejskaitomus užrašus.
• Esant labai sausoms sąlygoms, šiek tiek sudrėkinkite paviršių, kad sumažintumėte užterštumą dulkėmis.

• Nevilkėkite drabužių arba papuošalų, kurie gali būti įsiurbti oro jėjime. Ilgiems plaukams naudokite apsaugantį galvos apdangalą.

• Reguliariai tikrinkite, kaip jrenginys veikia ir ar jis nepažeistas, kad išvengtumėte pavoju operatoriui.

• Neleiskite kitiems asmenims liestis prie jrenginio arba ilginamojo kabelio. Laikykite jrenginj toliau nuo žmonių, visų pirma, vaikų, ir naminių gyvūnu.
• Atkreipkite dėmesį į atvirus langus, vaikus, naminius gyvūnus ir t. t. Jei netoliese yra vaikų ir naminių gyvūnu, nutraukite darbą. Nupūsta medžiaga gali būti nusviesta jų kryptimi. Aplink save laikykitės 5 m sau-gaus atstumo.
• Nejunkite jrenginio, kai jis laikomas atvirkščiai arba néra darbinėje padėtyje.
• Eksploatuodami nenukreipkite jrenginio j asmenis, ypač oro srauto j akis ir ausis.
• Susipažinkite su savo aplinka ir atkreipkite dėmesį į galimus pavojus, kurių tam tikromis aplinkybėmis galite negirdėti.
• Dirbdami visada srověkite stabiliai, ypač ant šlaitų. Laikykite įrenginį tvirtai abiem rankomis ir dirbkite tik su tinkamai nustatytu nešimo diržu.
• Atidžiai apžiūrėkite plotą, kurį reikia išvalyti, bei pašalinkite visus laidus, akmenis, lizdus ir kitus sve-timkūnius.
• Laikykite pirštus ir kojas toliau nuo siurbimo vamzdžio angos ir sparnuotės. Pavojus susižaloti.
• Nedirbkite su jrenginiu, kai esate pavargę, nesusikoncentravę arba veikiami alkoholio arba medikamentų. Dirbdami visada laiku padarykite pertrauką. Pradėkite dirbti apgalvotai. Judėkite lėtai, nebėkite.
• Nenaudokite jrenginio lyjant, esant blogam orui arba drégnoje aplinkoje. Dirbkite tik dienos šviesoje arba su geru dirbtiniu apšvietimu.
• Nedirbkite su pažeistu, nesukomplektuotu arba be gamintojo sutikimo modifikuotu jrenginiu. Prieš naudodami patikrinkite jrenginj, ypač prijungimo prie tinklo laidą ir jungiklj, ar jis saugus.
• Naudokite tik iki galo sumontuotą jrenginį.
• Naudokite jrenginį įsiurbimo darbo režimu tik su- montavę surinkimo maišą.
• Nesiurbkite degių, rusenančių arba rūkstančių medžiagų (pvz., cigarečių, rusenančių medžiagų ir t. t.), garų arba lengvai užsidegančių, nuodingų ar sprogių medžiagų.
• Naudokite tik mūsų techninės priežiūros centro pri-statytas ir rekomenduojamas atsargines dalis bei priedus.
• Ištraukite kištuką iš kištukinio lizdo:
• kai jrenginio nenaudojate, jj transportuojate arba paliekate be priežiūros;
• kai jrenginj tikrinate, valote arba šalinate sangrū-das;
• kai atliekate valymo arba techninės priežiūros darbus ar keičiate priedus;
• jei srovės arba ilginamasis kabelis yra pažeistas;

• po sąlyčio su svetimkūniais arba jrenginiui nejprastai vibruojant.

• Neneškite jrenginio už kabelio. Nenaudokite kabelio, norėdami ištraukti kištuką iš kištukinio lizdo. Apsaugoki-te kabelį nuo karščio, alyvos ir aštrių briaunų.

• Nenaudokite jrenginio uždarose, blogai védinamose patalpose.
• Nenaudokite jrenginio šalia degių skysčių arba dujų. Nesilaikant nurodymų, kyla gaisro arba sprogimo pavojus.
• Laikykite jrenginj sausoje ir vaikams nepasiekiamo-je vietoje.
• Reguliariai tikrinkite surinkimo maišą, ar jis nesusi-dėvėjęs ir nepažeistas.
• Visose aušinimo oro jleidimo angose neturi būti nešvarumu.

Atsargiai! Taip išvengsite jrenginio pažeidimų ir su tuo susijusio asmenų sužalojimo:

• Kruopščiai prižiūrėkite įrenginį. Reguliariai valykite vėdinimo angas ir laikykitės techninės priežiūros taisyklių.
• Neperkraukite jrenginio. Dirbkite tik nurodytame galios diapazone. Sunkiems darbams nenaudokite mažos galios mašinų. Nenaudokite jrenginio tam neskirtiems tikslams.
• Per daug nesilenkite ir atkreipkite dèmesi j tai, kad neprarastuméte pusiausvyros.
• Nemėginkite įrenginio remontuoti patys, išskyrus, jei turite tam reikalingą kvalifikaciją. Visus šioje instrukcijoje nenurodytus darbus leidžiama atlikti tik mūsų techninės priežiūros centrui.

Elektros jrangos sauga:

Atsargiai: Taip išvengsite nelaimingų atsitikimų ir sužalojimų dėl elektros smūgių:

• Prieš eksploatacijos pradžią kaskart apžiūrėkite tinklo ir ilginamuosius laidus, ar néra pažeidimų arba senėjimo požymių.
• Jei naudojant laidas pažeidžiamas, iš karto atjunkite jj nuo tinklo.

Nelieskite laido, kol jis dar neatjungtas nuo tinklo.

- Pažeisto laido nejunkite prie tinklo ir jo nelieskite, kol jis dar neatjungtas nuo tinklo. Pažeistas laidas gali kontaktuoti su aktyviomis dalimis.

- Atkreipkite dėmesį į tai, kad tinklo įtampa sutaptų su duomenimis specifikacijų lentelėje.

- Jei jmanoma, prijunkite jrenginj tik prie kištukinio lizdo su apsaugos nuo nebalanso srovės įtaisu (nebalanso srovės jungikliu) su nedidesne nei 30 mA grįžimo strove.

- Stenkitės nesiliesti prie jžemintų dalių (pvz., metalinių tvorų, metalinių statramsčių).

- Naudokite tik leidžiamus H05VV-F konstrukcijos ilginamuosius kabelius, kurie yra ne ilgesni nei 75 m ir skirti naudoti lauke. Ilginamojo kabelio gijų skerspjūvis turi būti ne mažesnis nei 2,5 mm². Prieš naudodami kabelio būgną iki galo išvyniokite.

Patikrinkite kabelj, ar jis nepažeistas.

• Ilginamajam kabeliui sumontuoti naudokite tam numatytą kabelio suveržimo įtaisą.
• Nenaudokite kabelio, norédami ištraukti kištuką iš kištukinio lizdo. Apsaugokite kabelį nuo karščio, alyvos ir aštrių briaunu.
• Jei jungiamasis laidas pažeistas, išjunkite jrenginį ir ištraukite kištuką iš kištukinio lizdo. Jei šio jrenginio jungiamasis laidas pažeistas, jį privalo pakeisti ga-mintojas, jo klientų aptarnavimo tarnyba arba panašią kvalifikaciją turintis asmuo, kad būtų išvengta pavojų.
• Jei jungiamasis laidas pažeistas, iš pradžių ištraukite ilginamajį kabelį iš kištukinio lizdo. Po to galite pašalinti įrenginio jungiamajį laidą.
• Jei šio jrenginio jungiamasis laidas pažeistas, jį privalo pakeisti gamintojas, jo klientų aptarnavimo tarnyba arba panašią kvalifikaciją turintis asmuo, kad būtų išvengta pavojų.

Liekamosios rizikos

Net ir tuo atveju, jei šis elektrinis įrankis valdo-mas pagal reikalavimus, visada lieka liekamųjų rizikų. Dėl šio elektrinio įrankio konstrukcijos ir modelio galimi tokie pavojai:

1. Nenaudojant tinkamos klausos apsaugos, klausos sutrikdymas.
2. Sveikatos sutrikdymas dėl rankas veikiančios vibracijos, jei prietaisas bus naudojamas ilgesnį laiką arba nebus tinkamai kreipiamas ir techniškai prižiū-rimas.
3. Liekamąsias rizikas galima sumażinti, jei bus laikomasi saugos nurodymų ir bus naudojama pagal pa-skirtį bei bus laikomasi visų naudojimo nurodymų.

Įspėjimas! Eksploatuojant šis įrenginys sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus.

Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant įrenginį, asmenims su medicini-niais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

6. Techniniai duomenys

Neapibrėžtis, K 1,5 m/s
Vardiné jėjimo įtampa 230–240 V\~ 50 Hz

Imamoji galia 3000 W
Apsaugos klasė II
Apsaugos laipsnis	IP20
Oro pralaida	11–13,5 m3/min.
Oro greitis	275 km/h
Smulkinimo greitis	10:1
Surinkimo maišo talpa	45 l
Garso slėgio lygis (LpA)	86,3 dB(A)
Neapibrėžtis LpA	3 dB(A)
Išmatuotas garso galios lygis (LwA)	104 dB(A)
Garantuotasis garso galios lygis	100,3 dB(A)
Neapibrėžtis LwA	3,57 dB(A)
Rankenos vibracija (ah) 2,765 m/s	2
Papildomos rankenos vibracija (ah)	2,765 m/s2

2

Triukšmas ir vibracija

Triukšmo ir vibracijos vertės buvo nustatytos pagal EN 61029.

Naudokite klausos apsaugą.

Dėl triukšmo galima prarasti klausą. Bendrosios vibracijų spinduliuotės vertės (trijų krypčių vektorių suma) nustatytos pagal EN 61029.

7. Prieš pradedant eksploatuoti

Prieš prijungdami jsitikinkite, kad duomenys specifikaciju lentelėje sutampa su tinklo duomenimis.

Pradėkite eksploatuoti įrenginį tik tada, kai sumontuosite jį iki galo. Prieš eksploatacijos pradžią ištirkite įrenginio jungiamajį laidą, ar nėra pažeidimo požymių. Jį leidžiama naudoti tik nepriekaištingos būklės.

Ispėjimas!

Prieš atlikdami jrenginio nustatymus, visada iš-traukite tinklo kištuką.

8. Montavimas

⚠️ Dèmesio!

Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite!

Siurbimo vamzdžio montavimas (3–4 pav.)

• įkiškite viršutinį siurbimo vamzdį (4) į variklio korpusą (1). Dabar įdėkite pirmają šešiabriaunę veržlę (b) į tam skirtą šešiabriaunį dešinėje pusėje (darbo kryptimi). Dabar iš kairės pusės įsukite pirmajį varžtą su pusapvale galvute (a). Tokius pačius veiksmus atlikite su antruoju varžtu.
• Dabar užmaukite apatinj siurbimo vamzdj (5) ant viršutinio siurbimo vamzdžio (4). Dabar užfiksuokite juos veržle (b) ir varžtu (a), kaip aprašyta viršutinia-me punkte.

Nuoroda: atkreipkite dėmesį i tai, kad pritvirtinus įrenginį abu įsiurbimo vamzdžiai būtų tvirtai su-jungti tarpusavyje. Po tojų nebebus galima išardyti!

Nešimo diržo montavimas (5 pav.)

Ikabinkite pečių diržą (12) i variklio korpuso (1) tvirtinimo kiaurymę.

Surinkimo maišo montavimas (6–8 pav.)

Užkabinkite surinkimo maišą (6) už tam skirto apatinio siurbimo vamzdžio (5) kablio. Dabar užmaukite surinkimo maišo (6) jungtį ant variklio korpuso (1) atvamzdžio. Surinkimo maišas (6) bus tinkamai prijungtas tik tada, kai jungties kabliai užsifiksuos atvamzdyje.

9. Valdymas

Diržo ilgio nustatymas

Nustatykite tokj nešimo diržo ilgj, kad siurbimo vamzdj būtų galima kreipti šiek tiek virš žemės. Kad siurbimo vamzdj būtų lengviau kreipti ant žemės, papildomai naudojami kreipiamieji ratukai (9) apatiniame siurbimo vamzdžio gale.

Irenginio prijungimas ir jjungimas (1 pav.)

Irenginj galima jungti prie kiekvieno min. 10 A apsaugoto kištukinio lizdo (su 230 V kintamaja jtampa). Kištukinj lizdą reikia apsaugoti apsauginiu nebalanso srovės jungikliu (FI). Grižimo srovė turi būti ne didesnė nei 30 mA.

- Norėdami jungti, paspauskite jj./išj. jungiklj (2) ir laikykite paspaudę.

- Norėdami išjungti, atleiskite jj./išj. jungiklj (2).

Darbo režimo parinkimas

Siurbimas (9 pav.)

• Pasukite pasirinkimo svirtį (3) į horizontaliaą padėtį (S). Tai galima atlikti tiek neveikos metu, tiek ir veikiant įrenginiui.
• Be to, siurbimo režimu jrenginys veikia kaip smul-kintuvas, todėl lapų tūris sumažinamas maždaug 10:1 santykiu ir užima mažiau vietos surinkimo maiše bei surinkta medžiaga tuo pačiu metu paruo- šiama galimam kompostavimui.

Pūtimas (10 pav.)

- Pasukite pasirinkimo svirti (3) i vertikalią padėtį (S). Tai galima atlikti tiek neveikos metu, tiek ir veikiant jrenginiui.

- Nukreipkite oro srautą j priekj ir lėtai judinkite, kad lapai arba sodo atliekos būtų supūsti (-os) j vieną vietą arba būtų pašalinti (-os) iš sunkiai pasiekiamų vietų.

Dèmesio! Prieš pūsdami ištuštinkite surinkimo maišą. Kitaip susiurbta medžiaga vėl gali pasklisti.

Surinkimo maišo ištuštinimas

Laiku ištuštinkite surinkimo maišą (6). Esant dideliam pripildymo laipsniui, siurbiamoji galiai stipriai sumažė- ja. Organines atliekas pilkite j kompostą.

• Išjunkite jrenginj ir ištraukite tinklo kištuką.
• Atsekite surinkimo maišo (6) užtrauktuką ir iškraty-kite susiurbtą medžiagą.

- Užsekite surinkimo maišo (6) užtrauktuką ir vėl už-kabinkite ant įrenginio.

Sūkių skaičiaus reguliavimas (11 pav.)

Irenginys yra su elektroniniu sūkių skaičiaus reguliatoriumi. Tam pasukite sūkių skaičiaus reguliatorių (8) i norimą padėtį. Eksploatuokite jrenginį tik su reikalingu sūkių skaičiumi ir neleiskite jam bereikalingai veikti su dideliu sūkių skaičiumi.

10. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras VDE ir DIN nuostatas. Kliento tinklo jungtis ir naudojamas ilginamasis lai-das turi atitikti šiuos reikalavimus.

Pažeistas elektros prijungimo laidas.

Dažnai pažeidžiama elektros prijungimo laidų izoliacija.

To priežastys gali būti:

• prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laidą;
• jpjovimo vietos pervažiavus prijungimo laidą;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;
• jtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepažeisti. Atkreipkite dèmesį į tai, kad tikrinant prijungimo laidas nekabotų ant elektros srovės tinklo. Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažymėtus H05VV-F.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

Kintamosios srovės variklis

Tinklo jtampa turi būti 230 V\~.

Ilginamujų laidų iki 25 m ilgio skerspjūvis turi būti 1,5 kvadratinio milimetro.

Prijungti ir remontuoti elektros įrangą leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tokius duomenis:

• variklio srovės rūšį;
• duomenis iš įrenginio specifikacijų lentelės.
• duomenis iš variklio specifikacijų lentelės.

11. Valymas ir techninė priežiūra

Pavojus!

Prieš atlikdami valymo darbus, ištraukite tinklo kištuką.

Valymas

• Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai ir variklio korpusas būtų kuo švaresni ir nedulkėti. Esant mažam slėgiui, nuvalykite įrenginį švaria šluoste arba išpūskite suslėgtuojų oru.
• Rekomenduojame jrenginį išvalyti iš karto po kiekvieno naudojimo.
• Reguliariai valykite jrenginj drėgna šluoste ir šiek tiek skystojo muilo. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines prietaiso dalis. Atkreipkite dėmesį į tai, kad į jrenginio vidų nepatektų vandens.
• Baigę darbą, nuimkite surinkimo maišą, jį išverski-te ir kruopščiai išvalykite, kad nesusidarytų pelėsis ir nemalonūs kvapai.
• Labai nešvarų surinkimo maišą galima išplauti vandeniu ir muilu.
• Jei užtrauktukas sunkiai užsitraukia, užtrauktuko dantukus jtrinkite sausu muilu.
• Nešvarų įsiurbimo / pūtimo vamzdį išvalykite šepečiu.
• Dėl užteršimo įsiurbiama medžiaga gali pasunkėti perjungimo svirties eiga (pūtimas / siurbimas). Tokiu atveju kelis kartus perjungus iš pūtimo į siurbimą perjungimo svirties eiga vėl atstatoma.

Techninė priežiūra

• Atsiradus galimų sutrikimų, paveskite įrenginį patikrinti tiki įgaliotam specialistui arba klientų aptarnavimo dirbtuvėms.
• Irenginio viduje nėra jokių kitų dalių, kurias reikia techniškai prižiūrėti.

12. Laikymas

Laikykite įrenginį ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vietoje. Optimali laikymo temperatūra yra nuo 5 iki 30 °C. Laikykite elektrinį įrankį originalioje pakuotėje.

13. Utilizavimas ir pakartotinis atgavimas

Siekiant išvengti transportavimo pažeidimų, įrenginys yra pakuotėje. Ši pakuotė yra žaliava, taigi, ją galima naudoti pakartotinai arba gražinti į medžiagų cirkuliacijos ciklą.

Irenginys ir jo priedai sudaryti iš įvairių medžiagų, pvz., metalo ir plastikų. Pristatykite sugedusias konstrukcines dalis į specialių atliekų utilizavimo punktą. Teiraukitės specializuotoje parduotuvėje arba bendrijos administracijos skyriuje!

Nemeskite senų prietaisų i buitines atliekas!

Šis simbolis rodo, kad pagal Direktyvą dėl elektros ir elektroninės įrangos atliekų (2012/19/ES) ir nacionalinius įstatymus šio ga-minio negalima mesti į buitines atliekas. Šį gaminj reikia atiduoti j tam numatytą surinkimo punktą. Tai galima, pvz., atlikti perkant atiduodant panašų gaminį arba pristatant į įgaliotą surinkimo vietą, kurioje paruošiami seni elektriniai ir elektroniniai prietaisai. Netinkamai elgiantis su senais prietaisais, dėl potencialiai pavojingų medžiagų, kurių dažnai būna senuose elektriniuose ir elektroniniuose prietaisuose, galimas neigiamas poveikis aplinkai ir žmonių sveikatai. Be to, tinkamai utilizuodami šį gaminį, prisidėsite prie efektyvaus natūralių išteklių panaudojimo. Informacijos apie senų prietaisų surinkimo punktus Jums suteiks miesto savivaldybėje, viešojoje utilizavimo įmonėje, įgaliotame senų elektrinių ir elektroninių prietaisų utilizavimo punkte arba Jūsų atliekas išvežančioje bendrovėje.

14. Atsarginių dalių užsakymas

Užsakant atsargines dalis, reikia nurodyti šiuos duo- menis:

• jrenginio tipa;
• jrenginio gaminio numeri;
• jrenginio ident. numerj;
• reikalingos atsarginės dalies ident. numerį.

Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų.

Greitai susidėvinčios dalys*: Surinkimo maišas

* ¡ komplektaciją privalomai nejeina!

15. Sutrikimų šalinimas

Sutrikimas Galima priežastis Ka daryti?
Nepasileidžia jrenginys	Néra tinklo įtampos	Patikrinkite kištukinį lizdą, kabelį, laidą, kištuką ir saugiklj, prireikus kvalifikuotam elektrikui paveskite atlikti remonto darbus
	Sugedęs jj./išj. jungiklis	Klientų aptarnavimo tarnybai paveskite atlikti remonto darbus
	Nusidėvėję angliniai šepetėliai
	Sugedęs variklis
	Nevisiškai sumontuotas pūtimo / siurbimo vamzdis	Sumontuokite 2 dalių pūtimo / siurbimo vamzdį
Įrenginys veikia su pertraukomis	Pažeistas elektros srovės kabelis Patikrinkite kabelį, prireikus pakeiskite
	Vidinis blogas kontaktas	Klientų aptarnavimo tarnybai paveskite atlikti remonto darbus
	Sugedęs jj./išj. jungiklis
Maža siurbiamoji galia arba jos nėra	Pilnas surinkimo maišas Ištuštinkite surinkimo maišą
	Nešvarus surinkimo maišas Išvalykite surinkimo maišą
	Klaidingoje padėtyje parinkimo jungiklis	Nustatykite parinkimo jungiklj ties įsiurbimo simboliu
	Įrenginys užsikišęs arba užblokuotas svetimkūniais	Pašalinkite sangrūdas ir blokavimo priežastį (žr. skyrių „Valymas ir techninė priežiūra“)
Maža pūtimo galia arba jos nėra	Klaidingoje padėtyje parinkimo jungiklis	Nustatykite parinkimo jungiklj ties pūtimo simboliu
	Klaidingoje padėtyje sūkių skaičiaus reguliatorius	Pasukite sūkių skaičiaus reguliatorių aukščiau
Sparnuotė nejuda Svetimkūniai blokuoja sparnuotę Pašalinkite blokavimą

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis,

sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažinimas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Abyrgð IS
