MANUALE UTENTE LB2600E SCHEPPACH

Spiegazione dei simboli sull'apparecchio

Avvertimento – Per ridurre il rischio di lesioni leggete le istruzioni per l'uso!

Indossate gli occhiali protettivi!

Indossare la protezione dell'udito!

are guanti da lavoro!

are una maschera antipolvere!

are scarpe solide!

Se il cavo di alimentazione è danneggiato o rotto, scollegarlo immediatamente dall'alimentazione.

Pericolo di espulsione di parti quando il motore è in moto. Mantenere sempre una distanza di sicurezza.

Attenzione! Capelli lunghi possono essere tirati dentro.

Livello di potenza sonora garantito L_WA 104dB

Prima di qualsiasi operazione di regolazione o pulizia, o se il cavo di alimentazione è aggrovigliato o danneggiato, spegnere l'unità e scollegarla dalla rete elettrica.

Non utilizzare in ambienti umidi e conservare in ambienti asciutti.

La rotazione delle pale dei ventilatori può causare gravi lesioni o tagli. Tenete le mani lontano da me. Prima di eseguire i lavori di manutenzione, spegnere l'apparecchio e scollegare la spina di alimentazione.

Grado di protezione II

Indice: Pagina:

1. Introduzione....49
2. Descrizione dell'apparecchio 49
3. Prodotto ed accessori in dotazione....49
4. Utilizzo proprio 49
5. Avvertenze importanti 50
6. Specificazioni 52
7. Prima della messa in funzione 52
8. Montaggio....52
9. Uso 53
10. Ciamento elettrico 53
11. Manutenzione....54
12. Stoccaggio....54
13. Smaltimento e riciclaggio 54
14. Ordine di pezzi di ricambio....54
15. Risoluzione dei guasti 55

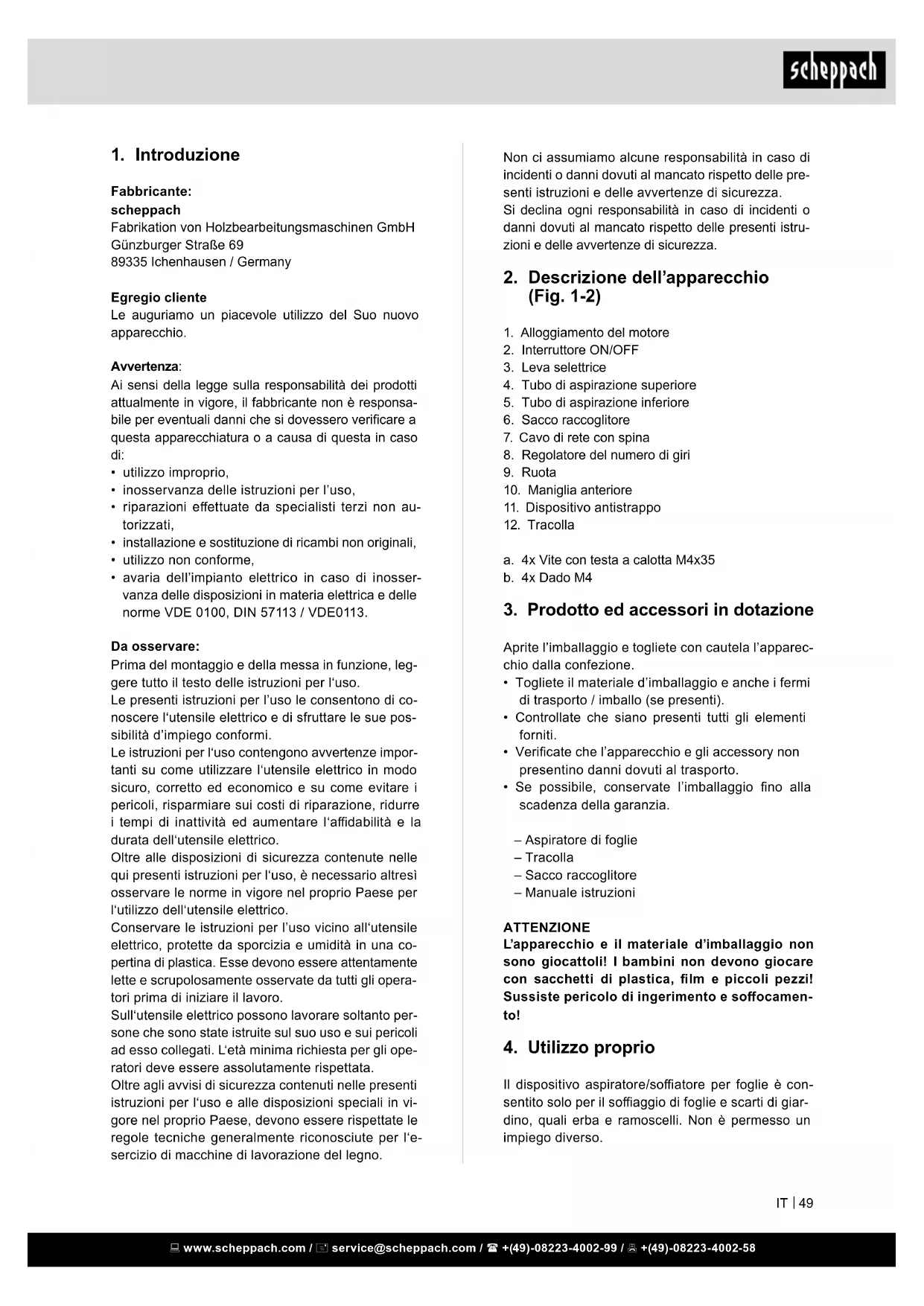

1. Introduzione

Fabbricante:

scheppach

Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio.

Avvertenza:

Ai sensi della legge sulla responsabilità dei prodotti attualmente in vigore, il fabbricante non è responsabile per eventuali danni che si dovessero verificare a questa apparecchiatura o a causa di questa in caso di:

• utilizzo improprio,
• inosservanza delle istruzioni per l'uso,
• riparazioni effettuate da specialisti terzi non autorizzati,
• installazione e sostituzione di ricambi non originali,
  • utilizzo non conforme,
• avaria dell'impianto elettrico in caso di inosservanza delle disposizioni in materia elettrica e delle norme VDE 0100, DIN 57113 / VDE0113.

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere l'utensile elettrico e di sfruttare le sue possibilità d'impiego conformi.

Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare l'utensile elettrico in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'affidabilità e la durata dell'utensile elettrico.

Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per l'utilizzo dell'utensile elettrico.

Conservare le istruzioni per l'uso vicino all'utensile elettrico, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere attentamente lette e scrupolosamente osservate da tutti gli operatori prima di iniziare il lavoro.

Sull'utensile elettrico possono lavorare soltanto persone che sono state istruite sul suo uso e sui pericoli ad esso collegati. L'età minima richiesta per gli operatori deve essere assolutamente rispettata.

Oltre agli avvisi di sicurezza contenuti nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'esercizio di macchine di lavorazione del legno.

Non ci assumiamo alcune responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avvertenze di sicurezza.

Si declina ogni responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avvertenze di sicurezza.

2. Descrizione dell'apparecchio (Fig. 1-2)

1. Alloggiamento del motore
2. Interruttore ON/OFF
3. Leva selettrice
4. Tubo di aspirazione superiore
5. Tubo di aspirazione inferiore
6. Sacco raccoglitore
7. Cavo di rete con spina
8. Regolatore del numero di giri
9. Ruota
10. Maniglia anteriore
11. Dispositivo antistrappo
12. Tracolla

a. 4x Vite con testa a calotta M4x35
b. 4x Dado M4

3. Prodotto ed accessori in dotazione

Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.

• Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessory non presentino danni dovuti al trasporto.

• Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.

• Aspiratore di foglie

• Tracolla
• Sacco raccoglitore
• Manuale istruzioni

ATTENZIONE

L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzi! Sussiste pericolo di ingerimento e soffocamento!

4. Utilizzo proprio

Il dispositivo aspiratore/soffiatore per foglie è consentito solo per il soffiaggio di foglie e scarti di giardino, quali erba e ramoscelli. Non è permesso un impiego diverso.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme.

L'utilizzatore/l'operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attivita equivalenti.

5. Avvertenze importanti

Norme generali di sicurezza

• La macchina è concepita per l'utilizzo esclusivo da parte di un'unica persona.
• L'apparecchio non è progettato per essere utilizzato da persone (bambini inclusi) con facoltà fisiche, psichiche e mentali limitate o che non abbiano la necessaria esperienza e/o conoscenza in merito al suo uso, a meno che non siano sorvegliate da una persona responsabile per la loro sicurezza o non ricevano adeguate istruzioni relative all'utilizzo dell'apparecchio.
• Non utilizzare mai l'apparecchio se nelle vicinanze sono presenti persone, in particolare bambini e animali domestici.
• Non permettere mai a bambini o altre persone che non conoscano le istruzioni per l'uso di utilizzare l'apparecchio. Le norme locali possono stabilire l'età minima del personale operatore.
• L'operatore è responsabile per qualsiasi incidente e potenziale pericolo che possa recare danno ad altre persone o ad oggetti di loro proprietà.

Attenzione! Quando si utilizzano elettroutensili adottare le seguenti misure di sicurezza basilari per la protezione contro le scosse elettriche, le lesioni o il pericolo di incendio:

Lavori con il soffiatore per foglie:

Questo apparecchio può causare lesioni gravi in caso di uso improprio. Prima di utilizzare l'apparecchio, leggere attentamente le istruzioni per l'uso e familiarizzare con tutti gli elementi di comando. Conservare con cura queste istruzioni in modo da avere sempre a disposizione le necessarie informazioni.

Cautela! L'apparecchio può causare lesioni gravi. In questo modo si evitano incidenti e lesioni:

I dispositivi di protezione individuale proteggono la propria salute e quella di altre persone, garantendo allo stesso tempo un funzionamento impeccabile del dispositivo.

• Indossare sempre un abbigliamento da lavoro idoneo, quali robuste scarpe da lavoro con suola antiscivolo, pantaloni lunghi di tessuto resistente, un paraorecchie e occhiali protettivi. Non utilizzare l'apparecchio a piedi nudi o indossando dei sandali.
• Eseguire sempre un'ispezione visiva prima dell'uso per assicurarsi che il trinciapaglia, i bulloni del cippatore e gli altri dispositivi di fissaggio siano sicuri, che l'alloggiamento non sia danneggiato e che le protezioni e gli schermi siano in posizione. Sostituire i componenti usurati o danneggiati in set per aiutare a mantenere l'equilibrio. Sostituire le etichette danneggiate o illeggibili.
• In caso di condizioni di grande aridità, inumidire leggermente la superficie per ridurre il carico di polvere.
• Non indossare indumenti o gioielli che potrebbero essere aspirati alla presa d'aria. Indossare un copricapo protettivo per capelli lunghi.
• Controllare regolarmente il corretto funzionamento e l' integrità del dispositivo per evitare pericoli per l' operatore.
• Non lasciare che altre persone tocchino l'unità o il cavo di prolunga. Tenere il dispositivo lontano da persone, in particolare bambini e animali domestici.
• Fare attenzione a finestre aperte, bambini, animali domestici etc. Interrompere il lavoro se sono presenti nelle vicinanze bambini o animali domestici. Il materiale soffiato può essere proiettato verso di loro. Mantenere una distanza di sicurezza di almeno 5 m attorno al proprio corpo.
• Non accendere il dispositivo se in posizione invertita o comunque non in posizione di lavoro.
• Non dirigere il dispositivo, durante il funzionamento, verso persone, senza orientare in particolare il getto d'aria su occhi e orecchie.
• Familiarizzare con l'ambiente circostante e prestare attenzione a eventuali pericoli che possono essere coperti dal rumore in fase di lavoro.
• Durante il lavoro accertarsi di essere in una posizione ben salda, in particolare sui pendii. Tenere sempre stretto il dispositivo con due mani e lavorare solo con la tracolla regolata correttamente.
• Esaminare la superficie da pulire con attenzione ed eliminare qualsiasi filo metallico, pietra, lattina nonché altri corpi estranei.
• Tenere mani e piedi lontani dell'apertura del tubo di aspirazione e dall'elica. Pericolo di lesioni.
• Non utilizzare l'apparecchio se si è stanchi o non concentrati, né sotto l'effetto di droghe o farmaci. Fare una pausa al momento giusto durante il lavoro. Attenersi alle regole di buonsenso durante il lavoro.

• Non usare l'apparecchio sotto la pioggia, in caso di maltempo o in ambienti umidi. Lavorare solo durante il giorno o se è presente una buona illuminazione artificiale.

• Non utilizzare l'apparecchio se danneggiato, incompleto o trasformato senza l'autorizzazione del fabbricante. Controllare prima dell'uso lo stato di sicurezza del dispositivo, in particolare del cavo di allacciamento alla rete e dell'interruttore.

• Servirsi del dispositivo solo se completamente montato.
• Utilizzare il dispositivo in modalità operativa di aspirazione solo se è installato il sacco raccoglitore.
• Non aspirare materiali ardenti, incandescenti o fumanti (ad es. sigarette, braci, etc.), né vapori o sostanze infiammabili, velenose o esplosive.
• Utilizzare soltanto pezzi di ricambio
• se non si utilizza l'apparecchio, lo si trasporta o lo si lascia incustodito;
• se si controlla l'apparecchio, lo si pulisce o se si rimuovono i blocchi;
• se si eseguono lavori di pulizia o manutenzione oppure se si sostituiscono gli accessori;
• se il cavo di alimentazione o di prolunga è danneggiato o ingarbugliato;
• dopo il contatto con corpi estranei o in caso di vibrazione anomala.
• Non appoggiare il dispositivo sul cavo. Non estrarre la spina dalla presa tirando il cavo. Proteggere il cavo da calore, olio e spigoli appuntiti.
• Non usare il dispositivo in ambienti chiusi, scarsa- mente ventilati.
• Non utilizzare l'apparecchio in prossimità di liquidi o gas infiammabili. La mancata osservanza di questa avvertenza può generare pericolo di incendio o di esplosione.
• Conservare l'apparecchio in un luogo asciutto e lontano dalla portata dei bambini.
• Controllare regolarmente la presenza di usura o danni sul sacco raccoglitore.
• Tenere liberi da spazzatura gli ingressi dell'aria di raffreddamento.

Cautela! In questo modo si evitano danni al dispositivo e danni alle persone eventualmente derivanti da ciò:

• Trattare l'apparecchio con cura. Pulire regolarmente le aperture di ventilazione e rispettare le prescrizioni per la manutenzione.
• Non sovraccaricare l'apparecchio. Lavorare solo entro il campo di potenza indicato. Non utilizzare macchine poco potenti per lavori impegnativi. Non utilizzare l'apparecchio per scopi a cui non è destinato.
• Non allungare il corpo troppo in avanti e fare attenzione a non perdere l'equilibrio.
• Non cercare di riparare da soli l'apparecchio a meno che non si possieda una formazione specifica. Tutte le operazioni non specificate nelle presenti istruzioni devono essere eseguiti esclusivamente dai punti di assistenza clienti da noi autorizzati.

Sicurezza elettrica:

Cautela! In questo modo si evitano incidenti e lesioni dovute a scariche elettriche:

• Prima di ogni messa in funzione, effettuare un controllo visivo dei cavi di rete e di prolunga per individuare eventuali segni di danneggiamento o invecchiamento.
• Se il cavo viene danneggiato durante l'uso, staccarlo subito dalla rete.

Non toccare il cavo prima di averlo staccato dalla rete.

- Non collegare un cavo danneggiato alla rete e non toccare il cavo prima di averlo staccato dalla rete. Un cavo danneggiato può provocare il contatto con parti attive.

- Accertarsi che la tensione di rete corrisponda alle specifiche riportate nella targhetta del modello.

- Se possibile collegare l'apparecchio soltanto a una presa di corrente con dispositivo di protezione contro la corrente di guasto (interruttore FI per correnti di guasto) con una corrente di apertura non superiore a 30 mA.

- Evitare il contatto del corpo con componenti messi a terra (come ad es. recinzioni o pali in metallo).

- Utilizzare soltanto cavi di prolunga autorizzati del tipo H05VV-F, lunghi al massimo 75 m e destinati all'uso all'aperto. La sezione del trefolo del cavo di prolunga deve essere di almeno 2,5 mm2. Srotolare sempre completamente un tamburo per cavi prima dell'uso. Controllare che il cavo non presenti danni.

- Per l'applicazione del cavo di prolunga, utilizzare solo lo scarico della trazione del cavo previsto.

- Non estrarre la spina dalla presa tirando il cavo. Proteggere il cavo da calore, olio e spigoli appuntiti.

- Spegnere l'apparecchio e staccare la spina di rete dalla presa in caso di danneggiamento del cavo di collegamento. Per evitare pericoli, il cavo di collegamento eventualmente danneggiato di questo apparecchio deve essere sostituito dal fabbricante o dal suo servizio clienti o da una persona con qualifica analoga.

- Nel caso il cavo di rete sia danneggiato, estrarre subito il cavo di prolunga dalla presa, dopo di che si potrà rimuovere il cavo di collegamento dell'apparecchio.

- Il cavo di collegamento eventualmente danneggiato di questo apparecchio deve essere sostituito dal costruttore o dal suo servizio clienti o da una persona con qualifica analoga per evitare pericoli.

Rischi residui

La macchina è stata costruita secondo lo stato attuale della tecnica e conformemente alle regole di tecnica di sicurezza riconosciute. Tuttavia, durante il suo impiego, si possono presentare rischi residui:

1. danni all'udito se non si indossa una protezione per l'udito adeguata.
2. danni alla salute, derivanti dalle oscillazioni della mano e del braccio, nel caso il dispositivo venga utilizzato per un intervallo di tempo prolungato o non sia azionato o sottoposto a manutenzione in modo corretto.
3. Pericolo di natura elettrica a causa dell'utilizzo di cavi di alimentazione elettrica inadeguati.

Avviso! Questo elettroutensile genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell'impianto medico prima di utilizzare l'elettroutensile.

6. Specificazioni

Motore a corrente alternata 230-240 V \~ 50 Hz

Potenza	3000 W
Grado di protezione	II
Tipo di protezione	IP20
Portata dell'aria	11-13,5 m3/min
Velocità dell'aria	275 km/h
Frequenza di sminuzzatura	10:1
Capacità del sacco raccoglitore	45 l
Livello di pressione acustica (LpA)	86,3 dB(A)
Incertezza LpA	3 dB(A)
Livello di potenza acustica misurato (LwA)	104 dB(A)
Livello di potenza acustica garantito	100,3 dB(A)
Incertezza LwA	3,57 dB(A)
Vibrazioni sulla traversa (ah)	2,765 m/s2
Vibrazioni sulla maniglia supplementare (ah)	2,765 m/s2
Incertezza K	1,5 m/s2

Rumori e vibrazioni

I valori di rumore e vibrazione sono misurati in conformità alla norma EN 61029.

Indossare una protezione per l'udito.

L'esposizione al rumore può provocare la perdita dell'udito. Valori complessivi delle vibrazioni (somma dei vettori in tre direzioni) misurati conformemente alla norma EN 61029.

7. Prima della messa in funzione

Prima di collegare l'apparecchio assicurarsi che i dati riportati sulla targa dati corrispondano a quelli dell'alimentazione elettrica disponibile.

Mettere in funzione il dispositivo soltanto a montaggio completamente terminato. Prima di ogni messa in funzione, occorre esaminare la presenza di segni di danni sul cavo di allacciamento del dispositivo, che può essere utilizzato solo se in perfette condizioni.

⚠ Avviso! Prima di qualsiasi regolazione, riparazione o manutenzione, staccare la spina!

8. Montaggio

⚠ Avviso! Prima della messa in servizio è indispensabile installare completamente l' apparecchio!

Montaggio del tubo di aspirazione (Fig. 3-4)

• Inserire il tubo di aspirazione superiore (4) nell'alloggiamento del motore (1). Posizionare a questo punto il primo dado esagonale (b) nell'apposito esagono sul lato destro (in direzione di lavoro). Avvitare dunque dal lato sinistro la prima vite con testa a calotta (a). Per la seconda vite si procede allo stesso modo.
• Spingere a questo punto il tubo di aspirazione inferiore (5) in quello superiore (4). Fissare quindi il dado (b) e la vite (a) come descritto nel punto di cui sopra.

Avvertenza: Notare che dopo il fissaggio sul dispositivo i due tubi di aspirazione sono collegati in modo fisso tra loro e non possono più essere smontati!

Applicazione della tracolla (Fig. 5)

Agganciare la tracolla da spalla (12) nel foro di fissaggio dell'alloggiamento del motore (1).

Montaggio del sacco raccoglitore (Fig. 6-8)

Agganciare il sacco raccoglitore (6) all'apposito gancio del tubo di aspirazione inferiore (5). Spingere a questo punto l'attacco del sacco raccoglitore (6) sul manicotto dell'alloggiamento del motore (1). Il sacco raccoglitore (6) è collegato correttamente solo se i ganci di attacco sono innestati sul manicotto.

9. Uso

Determinazione della lunghezza della cinghia

Regolare la lunghezza della tracolla in modo che il tubo di aspirazione possa essere portato appena un poco sopra al terreno. Sono inoltre presenti all'estremità inferiore del tubo di aspirazione rulli di guida (9) che servono per controllare in modo semplice il tubo di aspirazione sul terreno.

Collegamento e accensione del dispositivo (Fig. 1)

Il dispositivo può essere collegato su una qualsiasi presa protetta con fusibili da min. 10A (con una tensione alternata di 230 V). La presa è messa in sicurezza con un interruttore differenziale (FI). La corrente di attivazione può essere di max. 30mA.

• Per l'accensione, premere e tenere premuto l'interruttore ON/OFF (2).
• Per spegnerlo, rilasciare l'interruttore ON/OFF (2).

Selezione della modalità operativa Aspirazione (Fig. 9)

• Ruotare la leva selettrice (3) in posizione orizzontale (S). Questo si può fare sia a dispositivo fermo sia con dispositivo in funzione.
• In modalità di aspirazione il dispositivo funziona anche come trinciatrice, riducendo in questo modo il volume della foglie in un rapporto di circa 10:1 e occupando uno spazio minore nel sacco di raccolta, preparando allo stesso tempo il materiale raccolto a un eventuale compostaggio.

Soffiaggio (Fig. 10)

• Ruotare la leva selettrice (3) in posizione verticale (B). Questo si può fare sia a dispositivo fermo sia con dispositivo in funzione.
• Dirigere il getto d'aria in avanti e spostarsi lenta- mente per soffiare insieme foglie o scarti di giar- dino, oppure per rimuoverli da punti di difficile ac- cesso.

Attenzione! Svuotare il sacco raccoglitore prima del soffiaggio. In caso contrario, il prodotto aspirato potrebbe nuovamente fuoriuscire.

Scarico del sacco raccoglitore

Svuotare in tempo il sacco raccoglitore (6). In caso di livello di riempimento elevato, la potenza di aspirazione si riduce sensibilmente. Portare i rifiuti organici presso un centro di compostaggio.

• Spegnere il dispositivo e staccare la spina di rete
• Aprire la cerniera sul racco raccoglitore (6) e rovesciare il prodotto aspirato.
• Chiudere la cerniera sul racco raccoglitore (6) e ri-collegare il dispositivo.

Regolazione del numero di giri (Fig. 11)

Il dispositivo è dotato di un sistema elettronico di regolazione del numero di giri. Per regolare, ruotare il regolatore del numero di giri (8) nella posizione desiderata. Azionare il dispositivo solo al numero di giri necessario e non lasciarlo funzionare a un numero di giri inutilmente alto.

10. Ciamento elettrico

Il motore elettrico installato è collegato e pronto per l'esercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti.

L'allacciamento alla rete del cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme.

Cavo di alimentazione elettrica difettoso

Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione vengono fatti passare attraverso finestre o interstizi di porte.
• Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
• Danni all'isolamento causati dalle operazioni di distacco dalla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamento.

Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all'isolamento.

Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica.

I cavi di alimentazione elettrica devono essere conformi alle disposizioni VDE e DIN pertinenti. Utilizzare soltanto i cavi di alimentazione con la dicitura H05 VV-F.

La stampa della denominazione del modello sul cavo di alimentazione è obbligatoria.

Motore a corrente alternata

• La tensione di rete deve essere di 230 Volt – 50 Hz.
• I cavi di prolunga che misurano fino a 25 m di lunghezza devono avere una sezione trasversale di 1,5 mm ^2 , quelli che superano i 25 m, una sezione trasversale di almeno 2,5 mm ^2 .
  • L'allacciamento alla rete viene assicurato con azione lenta a 16 A. Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato.

In caso di domande indicare i seguenti dati:

- Tipo di corrente del motore

• Dati dell'etichetta identificativa della macchina
• Dati dell'etichetta identificativa del motore

11. Manutenzione

Avviso!

Prima di qualsiasi regolazione, riparazione o manutenzione, staccare la spina!

Pulizia

• Mantenere i dispositivi di sicurezza, le feritoie di ventilazione e l'alloggiamento del motore il più possibile privi di polvere e di sporcizia. Pulire il dispositivo con un panno pulito o pulire soffiando con aria compressa a bassa pressione.
• Consigliamo di pulire l'apparecchio subito dopo ogni utilizzo.
• Pulire regolarmente il dispositivo con un panno umido e sapone. Non utilizzare detergenti o solventi; questi potrebbero corrodere le parti in plastica dell'apparecchio. Controllate che non penetri acqua all'interno del dispositivo. L'entrata di acqua nel dispositivo elettrico aumento il rischio di scosse elettriche.
• Pulire regolarmente il dispositivo con un panno umido e sapone. Non utilizzare detergenti o solventi; questi potrebbero corrodere le parti in plastica dell'apparecchio. Controllate che non penetri acqua all'interno del dispositivo.
• Al termine del lavoro, prelevare il sacco raccogli- tore, rovesciarlo e pulirlo accuratamente, per im- pedire la formazione di muffa e odori indesiderati.
• Un sacco di raccolta molto sporco può essere lavato con acqua e sapone.
• Il caso di difficoltà di scorrimento della cerniera, frizionare i denti della cerniera stessa con un sapone secco.
• In caso di sporco, pulire il tubo di aspirazione/soffiaggio con una spazzola.
• A causa dello sporco dovuto al prodotto aspirato, la leva di commutazione (soffiaggio/aspirazione) può presentare problemi di mobilità. In questo caso, regolare di nuovo la mobilità della leva di commutazione dopo numerosi passaggi da aspirazione a soffiaggio.

Manutenzione

• Qualora si presentino eventuali difetti, fare controllare il dispositivo da un tecnico autorizzato e/o presso un'officina del servizio clienti.
• All'interno del dispositivo non vi sono altri pezzi da sottoporre a manutenzione.

12. Stoccaggio

Stoccare l'apparecchio e i relativi accessori in un luogo buio, asciutto e non soggetto a gelo, non accessibile ai bambini. La temperatura di stoccaggio ideale è compresa tra 5 e 30 °C.

Conservare l'elettroutensile nell'imballaggio originale.

Coprire l'elettroutensile per proteggerlo da polvere o umidità.

Conservare le istruzioni per l'uso nei pressi dell'e-lettroutensile.

13. Smaltimento e riciclaggio

L'apparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato.

L'apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica.

Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negozio specializzato o all'amministrazione comunale!

Non smaltire i dispositivi usati insieme ai rifiuti domestici!

Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici come da direttiva per gli strumenti elettrici ed elettronici usati (2012/19/UE) e in base alle leggi nali. Questo prodotto deve essere consegnato o un apposito centro di raccolta. Questo può se eseguito ad es. restituendo il prodotto vecall'atto dell'acquisto di un prodotto simile o con- andolo presso un centro di raccolta autorizzato claggio di strumenti elettrici ed elettronici usa-gestione impropria di dispositivi usati può ri-otersi negativamente sull'ambiente e sulla sa- umana, a causa di sostanze potenzialmente lose spesso contenute negli strumenti elettrici ettronici. Uno smaltimento corretto del prodotto buisce inoltre a sfruttare in modo efficiente le e. Le informazioni sui centri di raccolta per ditivi usati sono reperibili presso la propria am-trazione comunale, l'azienda municipalizzata a nettezza urbana, un centro autorizzato alloimento di strumenti elettrici ed elettronici usati sso il servizio di nettezza urbana.

14. Ordine di pezzi di ricambio

In caso di ordinazione di pezzi di ricambio è necessario indicare quanto segue:

• Modello dell'apparecchio
• Numero articolo dell'apparecchio
• Codice di ricambio del pezzo di ricambio necessario

Informazioni sul Servizio Assistenza

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Parti soggette ad usura *: Sacco raccoglitore

* non necessariamente compreso tra gli elementi forniti!

15. Risoluzione dei guasti

Problema Possibile causa Soluzione
Il motore non si avvia	Tensione di rete assente	Controllare la presa, il cavo, la linea, il connet- tore e il fusibile e predisporne eventualmente una riparazione da parte di un elettricista
	Interruttore di accensione/spegnimento difettoso	Riparazione da parte del servizio clienti
	Spazzole di carbone usurate
	Motore difettoso
	Tubo di soffiaggio/aspirazione non com- pletamente montato	Montare il tubo di soffiaggio/aspirazione in 2 parti
Il dispositivo funziona in modo discontinuo	Cavo della corrente danneggiato Controllare il cavo, eventualmente sostituirlo
	Contatto interno difettoso	Riparazione da parte del servizio clienti
	Interruttore di accensione/spegnimento difettoso
Potenza di aspirazione ridotta o assente	Il sacco raccoglitore è pieno Scaricare il sacco raccoglitore
	Il sacco raccoglitore è sporco Pulire il sacco raccoglitore
	Selettore in posizione errata	Posizionare il selettore sul simbolo di aspirazio- ne
	Dispositivo ostruito o bloccato da corpi estranei	Eliminare ostruzioni e blocchi (vedere il capitolo Pulizia e manutenzione)
Potenza di soffiaggio ridotta o assente	Selettore in posizione errata Posizionare i selettore sul simbolo di soffiaggio
	Regolazione del numero di giri in posi- zione errata	Aumentare i giri sul regolatore del numero di giri
L'elica non si muove Un corpo estraneo blocca l'elica Eliminare il blocco

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti delliacquirente inerenti a vizi del genere. Appurato un impiego corretto da parte delliacquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti

non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
