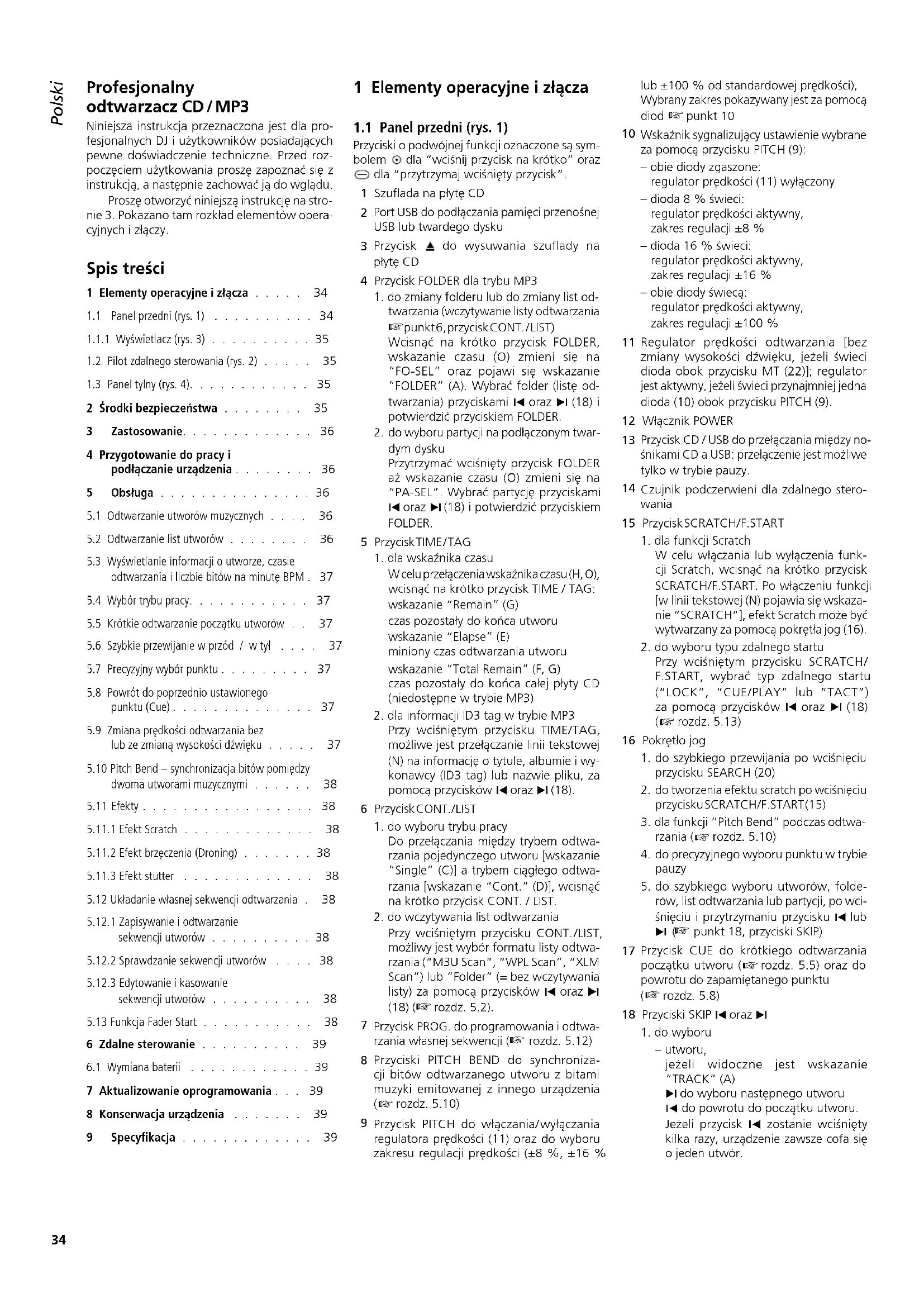

INSTRUKCJA OBSŁUGI CD196USB IMG STAGE LINE

Profesjonalny odtwarzacz CD / MP3

Niniejsza instrukcja przeznaczona jest dla profesjonalnych DJ i użytkowników posiadających pewne doświadczenie techniczne. Przed rozpoczęciem użytkowania proszę zapoznać się z instrukcją, a następnie zachować ją do wglądu.

Proszę otworzyć niniejszą instrukcję na stronie 3. Pokazano tam rozkład elementów operacyjnych i złączy.

Spis treści

1 Elementy operacyjne i złącza ..... 34

1.1 Panel przedni (rys. 1) ..... 34

1.1.1 Wyświetlacz (rys. 3) ..... 35

1.2 Pilot zdalnego sterowania (rys. 2) ..... 35

1.3 Panel tylny (rys. 4). 35

2 Środki bezpieczeństwa ..... 35

3 Zastosowanie. 36

4 Przygotowanie do pracy i podłączanie urządzenia ..... 36

5 Obsługa 36

5.1 Odtwarzanie utworów muzycznych ..... 36

5.2 Odtwarzanie list utworów ..... 36

5.3 Wyświetlanie informacji o utworze, czasie odtwarzania i liczbie bitów na minutę BPM. 37

5.4 Wybór trybu pracy. 37

5.5 Krótkie odtwarzanie początku utworów . . 37

5.6 Szybkie przewijanie w przód / w tył . . . . 37

5.7 Precyzyjny wybór punktu ..... 37

5.8 Powrót do poprzednio ustawionego punktu (Cue) 37

5.9 Zmiana prędkości odtwarzania bez lub ze zmianą wysokości dźwięku ..... 37

5.10 Pitch Bend – synchronizacja bitów pomiędzy dwoma utworami muzycznymi ..... 38

5.11 Efekty 38

5.11.1 Efekt Scratch 38

5.11.2 Efekt brzeczenia (Droning) ..... 38

5.11.3 Efekt stutter 38

5.12 Układanie własnej sekwencji odtwarzania . 38

5.12.1 Zapisywanie i odtwarzanie sekwencji utworów ..... 38

5.12.2 Sprawdzanie sekwencji utworów ..... 38

5.12.3 Edytowanie i kasowanie sekwencji utworów ..... 38

5.13 Funkcja Fader Start 38

6 Zdalne sterowanie 39

6.1 Wymiana baterii 39

7 Aktualizowanie oprogramowania . . . 39

8 Konserwacja urządzenia 39

9 Specyfikacja 39

1 Elementy operacyjne i złącza

1.1 Panel przedni (rys. 1)

Przyciski o podwójnej funkcji oznaczone są symbolem ◦ dla "wciśnij przycisk na krótko" oraz ⊖ dla "przytrzymaj wciśnięty przycisk".

1 Szuflada na płytę CD

2 Port USB do podłączania pamięci przenośnej USB lub twardego dysku

3 Przycisk ▲ do wysuwania szuflady na płytę CD

4 Przycisk FOLDER dla trybu MP3

1. do zmiany folderu lub do zmiany list odtwarzania (wczytywanie listy odtwarzania punkt6, przyciskCONT./LIST) Wcisnąć na krótko przycisk FOLDER, wskazanie czasu (O) zmieni się na "FO-SEL" oraz pojawi się wskazanie "FOLDER" (A). Wybrać folder (listę odtwarzania) przyciskami I◀ oraz ▶I (18) i potwierdzić przyciskiem FOLDER.

2. do wyboru partycji na podłączonym twardym dysku Przytrzymać wciśnięty przycisk FOLDER aż wskazanie czasu (O) zmieni się na "PA-SEL". Wybrać partycję przyciskami I◀ oraz ▶I(18) i potwierdzić przyciskiem FOLDER.

5 PrzyciskTIME/TAG

1. dla wskaźnika czasu W celu przełączenia wskaźnika czasu(H, O), wcisnąć na krótko przycisk TIME / TAG: wskazanie "Remain" (G) czas pozostały do końca utworu wskazanie "Elapse" (E) miniony czas odtwarzania utworu wskazanie "Total Remain" (F, G) czas pozostały do końca całej płyty CD (niedostępne w trybie MP3)

2. dla informacji ID3 tag w trybie MP3 Przy wciśniętym przycisku TIME/TAG, możliwe jest przełączanie linii tekstowej (N) na informację o tytule, albumie i wykonawcy (ID3 tag) lub nazwie pliku, za pomocą przycisków I◀ oraz ▶I (18).

6 PrzyciskCONT./LIST

1. do wyboru trybu pracy Do przełączania między trybem odtwarzania pojedynczego utworu [wskazanie "Single" (C)] a trybem ciągłego odtwarzania [wskazanie "Cont." (D)], wcisnąć na krótko przycisk CONT. / LIST.

2. do wczytywania list odtwarzania Przy wciśniętym przycisku CONT./LIST, możliwy jest wybór formatu listy odtwarzania ("M3U Scan", "WPL Scan", "XLM Scan") lub "Folder" (= bez wczytywania listy) za pomocą przycisków I◄ oraz ►I (18) (⇨ rozdz. 5.2).

7 Przycisk PROG. do programowania i odtwarzania własnej sekwencji ( rozdz. 5.12)

8 Przyciski PITCH BEND do synchronizacji bitów odtwarzanego utworu z bitami muzyki emitowanej z innego urządzenia ( rozdz. 5.10)

9 Przycisk PITCH do włączania/wyłączania regulatora prędkości (11) oraz do wyboru zakresu regulacji prędkości (±8 %, ±16 %

lub ±100 % od standardowej prędkości), Wybrany zakres pokazywany jest za pomocą diod 📞 punkt 10

10 Wskaźnik sygnalizujący ustawienie wybrane za pomocą przycisku PITCH (9):

– obie diody zgaszone: regulator prędkości (11) wyłączony

– dioda 8 % świeci: regulator prędkości aktywny, zakres regulacji ±8 %

– dioda 16 % świeci: regulator prędkości aktywny, zakres regulacji ±16 %

– obie diody świecą: regulator prędkości aktywny, zakres regulacji ±100 %

11 Regulator prędkości odtwarzania [bez zmiany wysokości dźwięku, jeżeli świeci dioda obok przycisku MT (22)]; regulator jest aktywny, jeżeli świeci przynajmniej jedna dioda (10) obok przycisku PITCH (9).

12 Włącznik POWER

13 Przycisk CD / USB do przełączania między nośnikami CD a USB: przełączenie jest możliwe tylko w trybie pauzy.

14 Czujnik podczerwieni dla zdalnego sterowania

15 Przycisk SCRATCH/F.START

1. dla funkcji Scratch W celu włączania lub wyłączenia funkcji Scratch, wcisnąć na krótko przycisk SCRATCH/F.START. Po włączeniu funkcji [w linii tekstowej (N) pojawia się wskazanie "SCRATCH"], efekt Scratch może być wytwarzany za pomocą pokrętła jog (16).

2. do wyboru typu zdalnego startu Przy wciśniętym przycisku SCRATCH/ F.START, wybrać typ zdalnego startu ("LOCK", "CUE/PLAY" lub "TACT") za pomocą przycisków ◀ oraz ▶ (18) (■ rozdz. 5.13)

16 Pokrętło jog

1. do szybkiego przewijania po wciśnięciu przycisku SEARCH (20)

2. do tworzenia efektu scratch po wciśnięciu przycisku SCRATCH/F.START(15)

3. dla funkcji "Pitch Bend" podczas odtwarzania (rozdz. 5.10)

4. do precyzyjnego wyboru punktu w trybie pauzy

5. do szybkiego wyboru utworów, folderów, list odtwarzania lub partycji, po wciśnięciu i przytrzymaniu przycisku ◆ lub ►◆ punkt 18, przyciski SKIP)

17 Przycisk CUE do krótkiego odtwarzania początku utworu (rozdz. 5.5) oraz do powrotu do zapamiętanego punktu (rozdz. 5.8)

18 Przyciski SKIP I◄ oraz ►I

1. do wyboru – utworu, jeżeli widoczne jest wskazanie "TRACK" (A) ▶ I do wyboru następnego utworu I◀ do powrotu do początku utworu. Jeżeli przycisk I◀ zostanie wciśnięty kilka razy, urządzenie zawsze cofa się o jeden utwór.

– folderu lub listy odtwarzania, jeżeli widoczne jest wskazanie "FOL- DER" (A) (punkt 4, przycisk FOLDER)

– partycji na twardym dysku, jeżeli widoczne jest wskazanie "PA-SEL" (O) (punkt 4, przycisk FOLDER)

Przy wciśniętym jednym z przycisków, pokrętło jog (16) pozwala na szybkie przechodzenie.

1. do wyboru kilku opcji, przy wciśniętym przycisku TIME/TAG(5), CONT./LIST(6), SCRATCH/F.START(15)

19 Przycisk PLAY/PAUSE ▶II do przełączania pomiędzy trybem odtwarzania (zapala się dioda ponad przyciskiem) i pauzy (dioda ponad przyciskiem miga)
20 Przycisk SEARCH do włączania / wyłączania funkcji szybkiego przewijania dla pokrętła jog (16)
21 Przycisk BPM dla manualnego trybu licznika bitów oraz do przełączania na tryb automatyczny ( rozdz. 5.3)
22 Przycisk MT (master tempo) do włącza- nia / wyłączania funkcji stałej wysokości dźwięku ( rozdz. 5.9)

1.1.1 Wyświetlacz (rys. 3)

A wskazanie "TRACK" wyświetlone: numer utworu (w trybie MP3: numer utworu w folderze lub numer utworu na liście odtwarzania)
wskazanie "FOLDER" wyświetlone [po wciśnięciu przycisku FOLDER (4)]: numer folderu lub numer listy odtwarzania
B symbol odtwarzania
C "Single": wskazanie trybu odtwarzania pojedynczego utworu
D "Cont.": wskazanie trybu ciągłego odtwarzania
E "Elapse": wskazanie sygnalizujące wyświetlanie minionego czasu odtwarzania utworu
F "Total": wraz ze wskazaniem "Remain" (G) sygnalizuje wyświetlanie czasu do końca płyty CD (niedostępne w trybie MP3)
G "Remain": wskazanie sygnalizujące wyświetlanie czasu do końca utworu. Wraz ze wskazaniem "Total Remain" sygnalizuje wyświetlanie czasu do końca płyty CD.
H wskaźnik paskowy: do graficznego oznaczania czasu odtwarzania
I wskazanie procentowego odchylenia od standardowej prędkości odtwarzania
J wskazanie "CD" lub "USB": sygnalizuje wybór nośnika CD lub USB.
K "CUE": pojawia się po ustawieniu odtwarzacza w tryb pauzy w punkcie Cue ( rozdz. 5.4 i 5.8).
L "TITLE", "ALBUM" lub "ARTIST": w trybie MP3, sygnalizuje rodzaj informacji (ID3 tag) wyświetlanej w linii tekstowej (N)
M jeżeli pojawia się wskazanie "Total" ponad liczbą: całkowita liczba utworów (w trybie MP3: całkowita liczba utworów w folderze lub całkowita liczba utworów na liście odtwarzania)

jeżeli wskazanie "Total" zniknie [po wciśnięciu przycisku FOLDER (4)]: całkowita liczba

folderów lub całkowita liczba list odtwarzania w wybranym formacie

N linia tekstowa dla dodatkowych informacji
O czas odtwarzania, patrz także punkty E oraz G
P licznik bitów na minutę
Q wskazanie "PG": pojawia się podczas programowania własnej sekwencji odtwarzania i miga podczas jej odtwarzania
R "MT" (master tempo): sygnalizuje włączenie funkcji stałej wysokości dźwięku (rozdz. 5.9)

1.2 Pilot zdalnego sterowania (rys. 2)

23 Przycisk OPEN / CLOSE taki jak przycisk (3)

24 Przyciski numeryczne do bezpośredniego wyboru

-utworów jeżeli wskazanie "TRACK" (A) jest wy- świetlone
– folderów lub list odtwarzania jeżeli wskazanie "FOLDER" (A) jest wyświetlone (punkt 4, przycisk FOLDER)
– partycji na twardym dysku jeżeli wskazanie "PA-SEL" (O) jest wyświetlone (Punkt 4, przycisk FOLDER)

Przyciski

25 FOLDER
26 PITCH BEND
27 MT
28 PITCH
29 PLAY/PAUSE
30 CUE
31 PROG.
32 CD/USB

są analogiczne z przyciskami o tej samej nazwie, znajdującymi się na urządzeniu

33 Przycisk SINGLE/CONT taki jak przycisk CONT./LIST (6);
ale wczytywanie list odtwarzania możliwe jest wyłącznie na urządzeniu
34 Przycisk TIME taki jak przycisk TIME/TAG (5); ale przełączanie między poszczególnymi informacjami ID3 tag możliwe jest wyłącznie na urządzeniu
35 Przyciski SKIP ◀ i ▶I takie jak przyciski SKIP na urządzeniu, do wyboru utworów, folderów, list odtwarzania lub partycji; dla szybkiego wyboru, przytrzymać wciśnięty odpowiedni przycisk SKIP;
ale nie mogą być używane w kombinacji z innymi przyciskami
36 Przyciski SCAN ◀◀ i ▶▶ do szybkiego przewijania

1.3 Panel tylny (rys. 4)

37 Gniazdo 3,5mm REMOTE do zdalnego sterowania funkcją Start /Pauza z miksera (fader start)
38 Wyjście analogowe audio LINE OUT o poziomie liniowym (RCA, L lewy / R prawy)
39 Wyjście cyfrowe audio DIGITAL OUT (RCA)
40 Kabel zasilający do łączenia z gniazdkiem sieciowym (230 V/50 Hz)

2 Środki bezpieczeństwa

Urządzenie spełnia wszystkie wymagania norm UE dlatego zostało oznaczone symbolem CE

UWAGA

Urządzenie zasilane jest niebezpiecznym napięciem. Wszelkie naprawy należy zlecić osobie przeszkolonej; nieprawidłowa obsługa może spowodować porażenie prądem elektrycznym.

• Uwaga! Nie wolno zagłądać do środka mechanizmu odtwarzacza CD przy otwartej szufladzie na płytę CD; wiązka lasera może uszkodzić wzrok.
• Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń. Należy chronić je przez wodą, dużą wilgotnością oraz wysoką temperaturą (dopuszczalny zakres wynosi 0–40°C).
• Na urządzeniu nie należy stawiać żadnych pojemników z cieczą np. szklanek.

• Nie wolno używać urządzenia lub natychmiast odłączyć wtyczkę zasilającą z gniazdka

• jeżeli stwierdzono istnienie widocznego uszkodzenia odtwarzacza lub kabla zasi-lającego,

• jeżeli uszkodzenie urządzenia mogło nastąpić w wyniku upadku lub innego podobnego zdarzenia,

• jeżeli urządzenie działa nieprawidłowo. W każdym przypadku, naprawę należy zlecić specjaliście.

• Wymianę kabla zasilającego należy zlecić specjaliście.

• Nie wolno odłączać urządzenia z gniazdka sieciowego ciągnąc za kabel zasilania, należy zawsze chwytać za wtyczkę.
• Producent ani dostawca nie ponoszą odpowiedzialności za wynikłe szkody: uszkodzenie sprzętu lub obrażenia użytkownika, jeśli urządzenie było używane niezgodnie z ich przeznaczeniem, nieprawidłowo zamontowane, podłączone lub obsługiwane bądź poddane nieautoryzowanej naprawie. Nie ponosi się także odpowiedzialności za utratę danych lub uszkodzenie nośników.

Po całkowitym zakończeniu eksploata- cji, urządzenie należy oddać do punktu recyklingu, aby nie zaśmiecać środo- wiska.

3 Zastosowanie

Odtwarzacz CD / MP3 CD-196USB został specjalnie zaprojektowany do profesjonalnych aplikacji DJ. Posiada wiele przydatnych funkcji, takich jak np. odtwarzanie pojedynczych utworów, automatyczny licznik bitów, regulację prędkości odtwarzania bez zmiany wysokości dźwięku, efekty oraz pamięć przeciwwstrząsową anti-shock.

Odtwarzacz CD-196USB pozwala na odczyt płyt audio CD, także wypalonych we własnym zakresie (audio CD-R) oraz płyt CD z plikami MP3. Może jednak nie odtwarzać niektórych płyt CD-RW, zależnie od typu płyty, nagrywarki lub użytego oprogramowania.

Poprzez port USB, można również odtwarać pliki MP3 z twardego dysku lub pamięci przenośnej USB. Obsługa multi-partycji pozwala na współpracę z twardymi dyskami o różnym formatowaniu (FAT16 / FAT32, NTFS, HFS+).

Uwaga: Ze względu na dużą ilość producentów nośników, producent nie gwarantuje kompatybilności odtwarzacza CD-196USB ze wszystkimi dostępnymi na rynku nośnikami.

4 Przygotowanie do pracy i podłączanie urządzenia

Odtwarzacz CD / MP3 przystosowany jest do montażu w racku 482 mm (19"), ale może pracować również jako urządzenie wolnostojące. Urządzenie ma wysokość 2 U (1 U = 44,45 mm). Przed przystąpieniem do podłączania lub zmiany połączeń należy bezwzględnie wyłączyć odtwarzacz oraz pozostałe urządzenia.

1) Jeżeli Państwa mikser lub wzmacniacz posiada wejście cyfrowe, należy połączyć je z żółtym gniazdem RCA DIGITAL OUT (39).
W przypadku urządzeń bez wejścia cyfrowego podłączyć wyjście stereo LINE OUT (38) – L lewy i R prawy kanał – za pomocą kabla ze złączami RCA, do wejścia liniowego na mikserze lub wzmacniaczu (możliwe oznaczenia: LINE IN, AUX IN, CD).
2) Odtwarzacz może być przełączany w tryb odtwarzania i pauzy z poziomu miksera z funkcją fader start. W tym celu, należy połączyć gniazdo REMOTE (37) z odpowiednim wyjściem miksera, za pomocą kabla z wtykami 3,5 mm. Następnie należy ustawić typ funkcji fader start w zależności od oznaczenia na mikserze, rozdz. 5.13.
3) Na końcu podłączyć kabel zasilający (40) do gniazdka sieciowego (230 V/50 Hz).

5 Obstuga

Włączyć urządzenie przełącznikiem POWER (12). Na wyświetlaczu pojawi się "boot" (procedura startowa), a następnie WELCOME. Po włączeniu, wybierany jest zawsze nośnik CD. Jeżeli w odtwarzaczu nie ma płyty CD, urządzenie przełączy się na port USB. Jeżeli nie podłączono nośnika USB, pojawi się komunikat "no diSC" (no CD).

Po zakończeniu pracy, wyłączyć urządzenie przełącznikiem POWER. Urządzenie zapamięta następujące ustawienia:

• wybrany tryb pracy rozdz. 5.4
  – wybrany tryb wyświetlania czasu rozdz. 5.3
  – wybrany zakres regulacji prędkości rozdz. 5.9

Do sterowania urządzeniem można wykorzy-stywać przyciski na obudowie oraz na pilocie sterującym. W rozdz. 5 opisano sposób obsługi za pomocą przycisków na obudowie. Rozdz. 6 zawiera także informacje o sterowaniu za pomocą pilota.

5.1 Odtwarzanie utworów muzycznych

1) Aby włożyć płytę CD, wysunąć szufladę (1) przyciskiem ▲ (3). Włożyć płytę CD nadrukiem do góry i zasunąć szufladę przyciskiem ▲.

Alternatywnie lub dodatkowo, podłączyć pamięć przenośną USB lub twardy dysk (jeżeli trzeba, z własnym zasilaniem) do portu USB (2).

2) Do przełączania między płytą CD a nośnikiem USB służy przycisk CD / USB (13). W tym celu należy najpierw ustawić odtwarzacz w tryb pauzy, wciskając przycisk ▶II(19). Wskazanie "CD" lub "USB" (J) na wyświetlaczu sygnalizuje wybrany nośnik.

3) Po wczytaniu zawartości nośnika, odtwarzacz ustawi się w tryb pauzy na początku pierwszego utworu. Wyświetlacz pokaże numer utworu (w trybie MP3: numer pliku w folderze) pod wskazaniem "TRACK" (A) oraz całkowitą liczbę utworów (w trybie MP3: całkowitą liczbę utworów w folderze) pod wskazaniem "Total" (M).

W przypadku twardych dysków podzielonych na partycje, możliwe jest przełączanie się pomiędzy partycjami:

a) Przytrzymać wciśnięty przycisk FOLDER (4) aż wskaźnik czasu (O) zmieni się na "PA-SEL". W linii tekstowej (N) pokazana zostanie nazwa partycji.
b) Wybrać partycję przyciskami I◀ oraz ▶I (18). Przytrzymanie wciśniętego przycisku, pozwala na szybkie wyszukanie partycji za pomocą pokrętła jog (16).
c) Potwierdzić wybór przyciskiem FOLDER.
Uwagi dotyczące partycji z wieloma folderami: Jeżeli nie nastąpi zmiana partycji po wywołaniu trybu wyboru partycji, a bieżąca partycja została zatwierdzona przyciskiem FOLDER, wyświetlacz pokaże "FO-SEL", wskazanie "FOLDER" (A) oraz liczbę folderów (M). Teraz, po wciśnięciu jednego z przycisków SKIP (18), odtwarzacz przełączy się na tryb wyboru folderów. Możliwy jest wybór folderu 4 ^58 step 4.

4) Jeżeli w trybie MP3 utwory znajdują się w kilku folderach, postępować zgodnie z po-niższym opisem aby wybrać inny folder:

a) Wcisnąć przycisk FOLDER (4). Wskaźnik czasu (O) zmieni się na "FO-SEL". Pole (A) wyświetlacza zmieni się z "TRACK" na "FOLDER" i pokaże numer bieżącego folderu. W polu (M) natomiast pokazana zostanie całkowita liczba folderów.

b) Wybrać żądany folder przyciskami I◄ oraz ►I. Przytrzymanie wciśniętego przycisku, pozwala na szybkie wyszukanie folderu za pomocą pokrętła jog (16).

c) Potwierdzić wybór przyciskiem FOLDER; wyświetlacz powróci do wskazania czasu (O) oraz wskazania "TRACK" (A).

5) Aby rozpocząć odtwarzanie pierwszego utworu, wcisnąć przycisk ▶II (19). Podczas odtwarzania, na wyświetlaczu widnieje symbol ▶(B) oraz świeci się dioda nad przyciskiem. Aby przerwać, a następnie kontynuować odtwarzanie wcisnąć przycisk ▶II. W trybie pauzy dioda nad przyciskiem miga.

Aby wybrać inny utwór, wcisnąć przycisk ◀ lub ▶I (18):

Przycisk ▶I: do przechodzenia do następnego utworu.

Przycisk ◄: do powrotu do początku bieżącego utworu. Kolejne wciśnięcie przycisku powoduje przejście do poprzedniego utworu.

Aby przejść o kilka utworów należy przytrzymać wciśnięty odpowiedni przycisk i obrócić pokrętło jog (16).

6) Podczas odtwarzania, szuflada na płytę CD jest zablokowana. Aby zmienić płytę CD, wcisnąć najpierw przycisk ▶II, aby przełączyć odtwarzacz w tryb pauzy. Następnie wcisnąć przycisk ▲aby wysunąć szufladę.
Podczas odtwarzania z nośnika USB, nie ma konieczności przełączania odtwarzacza w tryb pauzy zmienić płytę CD.
7) Przed wyłączeniem odtwarzacza, należy zawsze zasunąć szufladę na płytę CD, za pomocą przycisku ▲ Pozwala to chroni laser przed zabrudzeniem.

5.2 Odtwarzanie list utworów

Odtwarzacz może odczytywać listy utworów MP3 w formatoch "wpl", "xml" oraz "m3u" stworzone na komputerze dla odtwarzacza.

Ważne: Lista odtwarzania musi być zapisana na tym samym nośniku co utwory MP3. Lista odtwarzania musi być zapisana poza folderami (root).

1) Przełączyć odtwarzacz w tryb pauzy przyciskiem ▶II (19).
2) Przytrzymać wciśnięty przycisk CONT. / LIST (6) i wybrać odpowiedni format przyciskami I◀ oraz ▶I (18). W linii tekstowej (N) pokazany zostanie wybrany format: "M3U Scan", "WPL Scan", "XML Scan" (po wybraniu czwartej opcji "Folder", nie zostanie wczytana żadna lista odtwarzania).
Po zwolnieniu przycisków, wczytana zostanie pierwsza lista. Na wyświetlaczu pojawi się numer listy pod wskazaniem "TRACK" (A) oraz całkowita liczba utworów na liście odtwarzania, pod wskazaniem "Total" (M). Uwaga: Jeżeli nie zostanie znaleziona żadna lista odtwarzania, na wyświetlaczu pojawi się "no FILE". Należy wówczas przytrzymać wciśnięty przycisk CONT./LIST i wybrać inny format lub opcję "Folder", za pomocą przycisków I oraz ►I.

3) Jeżeli dostępne jest kilka list odtwarzania, postępować zgodnie z poniższą procedurą aby wybrać inną listę odtwarzania:

a) Wcisnąć przycisk FOLDER (4), wskaźnik czasu (O) zmieni się na "FO-SEL". Pole (A) wyświetlacza zmieni się z "TRACK" na "FOLDER" i pokazuje teraz numer bieżącej listy odtwarzania. W polu (M) pokazana zostanie całkowita liczba list odtwarzania w wybranym formacie.

b) Wybrać żądaną listę odtwarzania przyciskami ◀ oraz ►I. Przytrzymanie wciśniętego przycisku, pozwala na szybkie wyszukanie listy za pomocą pokrętła jog (16).

c) Zatwierdzić wybór przyciskiem FOLDER. Po wczytaniu listy, wyświetlacz powróci do wskaźnika czasu (O) oraz wskazania "TRACK" (A).

4) Rozpocząć odtwarzanie pierwszego utworu z listy lub wybrać inny utwór z listy rozdz. 5.1, krok 5.

5) Aby powrócić do normalnego odtwarzania utworów, przełączyć odtwarzacz w tryb pauzy przyciskiem ▶ II. Przytrzymać wciśnięty przycisk CONT. / LIST i wcisnąć kilka razy przy-

cisk ◀ lub ▶ i aż w linii tekstowej pojawi się wskazanie "Folder". Po zwolnieniu przycisków, żadna lista nie będzie wczytana.

5.3 Wyświetlanie informacji o utworze, czasie odtwarzania i liczbie bitów na minutę BPM

1. Informacje o utworze wyświetlane są w linii tekstowej (N):

2. dla standardowych płyt audio CD z informacją CD text: nazwa utworu

3. dla trybu MP3: nazwa pliku Istnieje możliwość przełączania między kolejnymi informacjami (ID3 tag), jeżeli są one dostępne. W tym celu przytrzymać wciśnięty przycisk TIME / TAG (5) i wybrać żądaną informację przyciskami I◀ oraz ▶I (18):

wskazanie (L)

TITLE = nazwa utworu

ALBUM = nazwa albumu

ARTIST = nazwa wykonawcy

brak = nazwa pliku

Za pomocą przycisku FOLDER (4) możliwe jest przełączanie linii tekstowej pomiędzy informacjami o utworze a nazwą folderu (lub, przy wczytanej liście odtwarzania, nazwą tej listy).

1. Czas odtwarzania wybranego utworu podawany jest numerycznie (O); każda sekunda dzieli się na 75 ramek. Dodatkowo, czas odtwarzania pokazywany jest graficzne w postaci paska (H) o zmiennej długości. Ostatnie 30 sekund utworu jest sygnalizowane przez migający pasek pełnej długości, natomiast przez ostatnie 15 sekund miganie jest szybsze.

Aby wybrać rodzaj pokazywanego czasu, wcisnąć przycisk TIME/TAG (5):

– Wskazanie "Elapse" (E) sygnalizuje wyświetlanie minionego czasu odtwarzania.
– Wskazanie "Total Remain" (F, G) sygnalizuje wyświetlanie czasu do końca płyty CD (niedostępne w trybie MP3).
- Wskazanie "Remain" (G) sygnalizuje wyświetlanie czasu do końca utworu.

1. Po wybraniu utworu, automatycznie zostaje określona liczba bitów na minutę (BPM). Odpowiednia wartość zostaje pokazana w polu BPM (P). Jeżeli nie ma możliwości automatycznego określenia liczby bitów na minutę (np. dla cichych utworów), można zrobić to ręcznie:

a) Wcisnąć na krótko przycisk BPM (21) kilka razy przycisk w rytm muzyki (minimum 4 razy), aż wyświetlona zostanie wartość oraz zacznie migać wskazanie "BPM", sygnalizując przełączenie na manualny licznik bitów.
b) Aby powrócić do automatycznego licznika bitów, przytrzymać wciśnięty przycisk BPM aż wskazanie "BPM" przestanie migać.

5.4 Wybór trybu pracy

Do przełączania między trybem odtwarzania pojedynczych utworów [wskazanie "Single" (C)] a trybem ciągłego odtwarzania [wskazanie "Cont." (D)], służy przycisk CONT./LIST (6).

1. W trybie odtwarzania pojedynczego utworu, odtwarzacz ustawia się w tryb pauzy po zakończeniu każdego utworu.

Jest to przydatne zwłaszcza w aplikacjach DJ. Tryb ten jest automatycznie ustawiany po

włączeniu urządzenia. Po wybraniu utworu odtwarzacz ustawia się w tryb pauzy precyzyjnie na początku muzyki kolejnego utworu (zazwyczaj na 0:00:00, ale czasem o kilka ramek dalej, np. 0:00:15). Punkt ten jest automatycznie zapamiętywany jako punkt startowy (Auto Cue), oznaczany wskazaniem "CUE" (K). Po rozpoczęciu odtwarzania możliwy jest powrót do tego punktu, za pomocą przycisku CUE (17). Po zakończeniu odtwarzania utworu, odtwarzacz ustawia się w tryb pauzy na początku muzyki kolejnego. Punkt ten jest zapamiętywany jako nowy punkt startowy.

1. W trybie ciągłego odtwarzania (w trybie MP3: wszystkie utwory z folderu lub listy odtwarzania) odtwarzane są kolejno wszystkie utwory. Po ostatnim utworze, odtwarzany jest ponownie pierwszy. Nie są zapamiętywane żadne punkty Auto-Cue.

Uwaga: W niektórych przypadkach, także w trybie ciągłego odtwarzania zostaje zapamiętany punkt Auto-Cue (jednakże, nie w punkcie rozpoczęcia muzyki, ale zawsze przy indeksie czasu 0:00:00). Dzieje się tak np. po wczytaniu zawartości nośnika.

5.5 Krótkie odtwarzanie początku utworów

W celu odtworzenia początku utworu, przytrzymać wciśnięty przycisk CUE (17). Po zwolnieniu przycisku, odtwarzacz powróci do punktu startowego utworu i ustawi się w tryb pauzy.

1) Ustawić odtwarzacz w tryb odtwarzania pojedynczych utworów: wskazanie "Single" (C). Jeżeli aktywny jest tryb "Cont." (D), wci-snąć przycisk CONT./LIST (6).
2) Wybrać żądany utwór (wybór utworu i folderu lub listy odtwarzania 📄 rozdz. 5.1 lub 5.2).
3) Wcisnąć i przytrzymać przycisk CUE, utwór będzie odtwarzany tak długo, jak długo przycisk będzie wciśnięty.
4) Aby odtworzyć cały utwór, wcisnąć przycisk ▶II (19).

5.6 Szybkie przewijanie w przód / w tył

Do włączenia funkcji szybkiego przewijania w przód/w tył służy przycisk SEARCH (20). W linii tekstowej (N) pojawi się "SEARCH". Do przewijania służy pokrętło jog (16). Szybkość przewijania zależy od szybkości obracania pokrętła.

Aby wyłączyć funkcję szybkiego przewijania, wcisnąć ponownie SEARCH (wskazanie "SEARCH" zniknie). Podczas odtwarzania, funkcja zostaje automatycznie wyłączona po 8 sekundach od ostatniego użycia pokrętła jog.

Uwaga: W trybie pauzy, po przewinięciu bieżący punkt będzie ciągle odtwarzany. Aby to zatrzymać, wcisnąć przycisk CUE (17) dwa razy (ustawienie nowego punktu Cue, rozdz. 5.8) lub uruchomić odtwarzanie przyciskiem ▶II (19).

5.7 Precyzyjny wybór punktu

Każdy punkt ten może zostać ustawiony z dokładnością do 1 ramki (½s sekundy), np. w celu odtwarzania od danego punktu zamiast od początku utworu.

1) Jeżeli wybrany punkt jest zbyt szybko osiągany przy odtwarzaniu utworu lub szybkim przewijaniu ( rozdz. 5.6), należy ustawić urządzenie w tryb pauzy przyciskiem ▶II (19).
2) Precyzyjnie wybrać punkt przy użyciu pokrętła jog (16). Dla ułatwienia wybrany punkt będzie odtwarzany ciągle.

3) Po wybraniu żądanego punktu, wcisnąć dwa razy na krótko przycisk CUE (17). Wybrany punkt zostanie zapamiętany i powtarzanie się zakończy. Aby rozpocząć odtwarzanie od tego punktu wcisnąć przycisk ▶II.

5.8 Powrót do poprzednio ustawionego punktu (Cue)

W celu szybkiego odszukania ustawionego punktu, możliwe jest zapamiętanie punktu startowego (Cue), za pomocą przycisku CUE (17). Należy jednak pamiętać, że w trybie odtwarzania pojedynczych utworów punkt ten nadpisywany jest przez punkt startowy (Auto-Cue) każdego kolejnego utworu [jeśli trzeba, wcisnąć przycisk CONT. /LIST (6) aby przełączyć się na ciągłe odtwarzanie].

Uwaga: Zapamiętany punkty Cue zostaje skasowany: – gdy zostanie wybrany inny folder (lub lista odtwarzania)

– po przełączeniu nośnika USB na CD lub odwrotnie – po wyłączeniu urządzenia

1) Podczas odtwarzania, przełączyć urządzenie w tryb pauzy przyciskiem ▶II (19) w punkcie, do którego zamierza się później wrócić. Zacznie migać dioda ponad przyciskiem CUE (17).
2) Jeżeli trzeba, ustawić precyzyjnie punkt za pomocą pokrętła jog (16) rozdz. 5.7). Wybrany punkt będzie ciągle powtarzany.
3) Wcisnąć przycisk CUE. Wybrany punkt Cue zostanie zaznaczony w pamięci, na wyświetlaczu pojawi się "CUE" (K), a dioda nad przyciskiem CUE zacznie świecić ciągle. Aby zatrzymać powtarzanie, wcisnąć ponownie przycisk CUE.
4) Uruchomić ponownie odtwarzanie przyciskiem ▶II.
5) Powrót do wybranego punktu jest możliwy za pomocą przycisku CUE. Odtwarzacz ustawi się w tryb pauzy w zapisanym punkcie Cue, a na wyświetlaczu pojawi się wskazanie "CUE".
6) Aby powrócić do odtwarzania wcisnąć przycisk ▶II lub przytrzymać wciśnięty przycisk CUE dla krótkiego odtwarzania. Po zwolnieniu przycisku CUE, odtwarzacz ponownie ustawi się w zapisanym punkcie Cue.

5.9 Zmiana prędkości odtwarzania bez lub ze zmianą wysokości dźwięku

Za pomocą regulatora (11) możliwa jest zmiana prędkości odtwarzania w zakresie do ±100 %:

+100% = dwukrotna szybkość

-100% = zatrzymanie

1) Wybrać zakres regulacji przyciskiem PITCH (9). Wybrane ustawienie PITCH sygnalizowane jest za pomocą dwóch diod (10) obok przycisku:

– obie diody zgaszone: regulator prędkości wyłączony odtwarzanie z normalną prędkością
– dioda 8 % świeci: regulator prędkości aktywny, zakres regulacji ±8 %
– dioda 16 % świeci: regulator prędkości aktywny, zakres regulacji ±16 %
– obie diody świecą: regulator prędkości aktywny, zakres regulacji ±100 %

Dodatkowo, po każdym wciśnięciu przycisku PITCH, w linii tekstowej (N) pokazane zosta-

nie ustawienie: "Pitch 8 %", "Pitch 16 %", "Pitch 100" lub "Pitch off".

2) Zmiana prędkości odtwarzania następuje poprzez przesuwanie suwaka. Na wyświetlaczu pokazywane jest procentowe odchylenie od prędkości standardowej (I). Zmienia się również liczba bitów na minutę (P).
3) Podczas zmiany prędkości, zmienia się również wysokość dźwięku. Aby utrzymać stałą wysokość dźwięku, wcisnąć przycisk MT (22). Na wyświetlaczu pojawi się wskazanie "MT" (R) oraz zapali się dioda obok przycisku MT. Wyłączenie stałej wysokości dźwięku następuje po ponownym wciśnięciu przycisku MT.

5.10 Pitch Bend – synchronizacja bitów pomiędzy dwoma utworami muzycznymi

W przypadku korzystania z dwóch odtwarzaczy CD / MP3, istnieje możliwość zsynchronizowania bitów z dwóch utworów muzycznych o tej samej prędkości. Dzięki temu, możliwe jest przechodzenie pomiędzy utworami bez utraty rytmu np. podczas tańca.

1) W pierwszej kolejności należy zsynchronizować prędkość odtwarzanego utworu z prędkością drugiego utworu, za pomocą regulatora suwakowego (11). Po określeniu liczby bitów na minutę dla obu utworów, ustawić regulatory na obu urządzeniach tak, aby uzyskać takie same wartości tego wskaźnika (P).
2) Zsynchronizować bity obu utworów, za pomocą przycisków PITCH BEND (8): tak długo jak przycisk + lub – jest wciśnięty, utwór jest odtwarzany o 16 % szybciej lub wolniej. Pozwala to na dokładne dostrojenie rytmu utworu następnego i bieżącego.
3) Do synchronizacji bitów można wykorzystać również pokrętło jog (16).

5.11 Efekty

5.11.1 Efekt Scratch

Włączanie efektu Scratch (efekt obracania płyty gramofonowej) odbywa się przyciskiem SCRATCH / F.START (15). Efekt uzyskuje się obracając pokrętło jog (16) w tył i w przód. W linii tekstowej (N) pojawia się "SCRATCH". Aby wyłączyć efekt, wcisnąć ponownie przycisk SCRATCH/F.START.

5.11.2 Efekt brzeczenia (Droning)

Jeżeli funkcja Master Tempo (stałej wysokości) jest aktywna [wskazanie "MT" (R) na wyświetlaczu oraz zapalona dioda obok przycisku MT (22)], wyłączyć ją przyciskiem MT. Obracając pokrętło jog (16) w tył i w przód zmniejsza się i zwiększa prędkość odtwarzania. Powoduje to powstanie efektu brzeczenia.

5.11.3 Efekt stutter

Do wytwarzania efektów dźwiękowych można również wykorzystać punkt Cue, zapamiętany przyciskiem CUE (17) (rozdz. 5.8): Przyciśnięcie kilka razy na krótko przycisku CUE powoduje powstanie efektu wycinania. Im precyzyjniej wybrany został punkt Cue (np. przy starcie instrumentu lub wokalu), tym ciekawsze efekty można uzyskać.

5.12 Układanie własnej sekwencji odtwarzania

Odtwarzacz CD / MP3 pozwala na stworzenie własnej sekwencji odtwarzania. Długość tej listy może wynosić do 99 utworów. W trybie MP3, utwory do sekwencji mogą pochodzić z różnych folderów lub list odtwarzania. Zapisana sekwencja utworów zostaje skasowana np. po przełączeniu się na inny nośnik oraz po wyłączeniu odtwarzacza.

5.12.1 Zapisywanie i odtwarzanie sekwencji utworów

1) Ustawić odtwarzacz w tryb pauzy przyciskiem ▶II (19).
2) Aktywować tryb programowania przyciskiem PROG. (7). Wskaźnik czasu (O) zmieni się na numer pierwszej komórki pamięci "P-01". Wskazanie "PG" (Q) miga szybko.

Uwaga: Aby szybko wyjść z trybu programowania, przytrzymać wciśnięty przycisk PROG. aż na wyświetlaczu pojawi się ponownie wskaźnik czasu (O).

3) Wybrać pierwszy utwór do sekwencji (wybór utworu i folderu lub listy odtwarzania rozdz. 5.1 lub 5.2).
4) Aby zapisać wybrany utwór na liście, wcisnąć przycisk PROG. Wyświetlacz pokaże numer kolejnej komórki pamięci "P-02".
5) Kolejne utwory zapisywać na liście w sposób analogiczny (kroki 3 i 4). Po zapamiętaniu 99 utworów, przy próbie zapisania kolejnego pojawi się komunikat "FULL".
6) Aby rozpocząć odtwarzanie zapisanej sekwencji, wcisnąć przycisk ▶II. Wskazanie "PG" miga wolniej. Na wyświetlaczu pojawi się numer utworu (A) w sekwencji oraz całkowitą liczbę utworów z zapisanej sekwencji (M).

Odtwarzanie utworów z zapisanej sekwencji będzie następowało zgodnie z ustawionym trybem pracy ( rozdz. 5.4).

7) Aby powrócić do normalnego trybu odtwarzania, ustawić odtwarzacz w tryb pauzy przyciskiem ▶II i przytrzymać wciśnięty przycisk PROG. aż wskazanie "PG" przestanie migać.

Aby ponownie odtworzyć sekwencję, ustawić odtwarzacz w tryb pauzy i wcisnąć przycisk PROG, aż wskazanie "PG" zacznie migać. Uruchomić odtwarzanie sekwencji przyciskiem ▶II.

Uwaga: Tak długo jak wyświetlane jest lub miga wskazanie "PG", możliwe jest wywołanie sekwencji. Jeżeli wskazanie "PG" zniknie, sekwencja zostaje skasowana.

5.12.2 Sprawdzanie sekwencji utworów

1) Ustawić odtwarzacz w tryb pauzy przyciskiem ▶II (19).
2) Jeżeli wskazanie "PG" (Q) miga, wcisnąć przycisk PROG. (7) jeden raz. Jeżeli wskazanie "PG" świeci ciągle, wcisnąć przycisk PROG. dwa razy.
3) Wybrać komórkę pamięci ("P-01" ... "P-99") przyciskami I◀ oraz ▶I (18). Nazwy zapisanych utworów pokazywane są w linii tekstowej (N).
4) Aby odtworzyć sekwencję, wcisnąć przycisk ▶II.

5.12.3 Edytowanie i kasowanie sekwencji utworów

1) Ustawić odtwarzacz w tryb pauzy przyciskiem ▶II (19).
2) Jeżeli wskazanie "PG" (Q) miga, przytrzymać wciśnięty przycisk PROG. (7) aż przestanie migać.
3) Wcisnąć na krótko przycisk PROG. aż wskazanie "PG" zacznie migać szybciej a wskaźnik czasu (O) przełączy się na pierwszą wolną komórkę pamięci "P-...".
4) Aby skasować sekwencję utworów, wcisnąć przycisk PROG. aż wyświetlacz powróci do wskaźnika czasu (O). Aby uzupełnić sekwencję, wybrać kolejny utwór (wybór utworu i folderu lub listy odtwarzania 📞 rozdz. 5.1 lub 5.2) i potwierdzić przyciskiem PROG. Aby odtworzyć sekwencję, wcisnąć przycisk ▶II.

5.13 Funkcja Fader Start

Funkcja Start/Pauza przycisku ▶II (19) może być również aktywowana zdalnie z poziomu miksera z funkcją fader start. Sposób podłączania takiego miksera do odtwarzacza opisano w rozdz. 4. Aby dopasować odtwarzacz do typu wyzwalania funkcji fader start w mikserze, przytrzymać wciśnięty przycisk SCRATCH / F.START (15) i wybrać "LOCK", "CUE/PLAY" lub "TACT" przyciskami I◀ oraz ▶I (18). Wybrane ustawienie pokazywane jest w linii tekstowej (N). Po zwolnieniu przycisków, wybrany typ zostanie ustawiony.

LOCK = sterowanie przez przełącznik on / off To ustawienie musi zostać wybrane dla większości mikserów marki IMG STAGELINE. Otwarcie fadera powoduje zamknięcie przełącznika w mikserze. Zamknięcie fadera powoduje otwarcie przełącznika i przełączenie odtwarzacza w tryb pauzy.

Rys. 5 Fader start przez przełącznik on / off

TACT = sterowanie przez przełącznik monostabilny

Pierwsze zwarcie przełącznika wywołane otwarciem fadera powoduje start odtwarzania, kolejne zwarcie wywołane zamknięciem fadera – odtwarzacz ustawia się w tryb pauzy.

Rys. 6 Fader start przez przełącznik monostabilny

CUE PLAY = sterowanie impulsowe

Odtwarzanie wyzwalane jest po otwarciu fadera, impulsem z miksera i rozpoczynane od początku utworu (punkt Auto Cue rozdz. 5.4) lub od punktu Cue ustawionego przyciskiem CUE (17) rozdz. 5.8). Zamknięcie fadera powoduje powrót do tego punktu startowego i ustawienie trybu pauzy.

Rys. 7 Fader start przez sterowanie impulsowe

6 Zdalne sterowanie

Pilot zdalnego sterowania wyposażony jest w baterię zasilającą. Przed przystąpieniem do pracy należy usunąć folię zabezpieczającą na tylnej stronie pilota.

Podczas używania należy kierować pilot w stronę czujnika podczerwieni (14) na urządzeniu. Między pilotem a odtwarzaczem nie powinny znajdować się żadne przeszkody.

Poniższe przyciski pilota mają identyczne funkcje jak odpowiednie przyciski na urządzeniu:

OPEN / CLOSE (23) [tak jak przycisk▲ (3)] FOLDER (25)

PITCH BEND (26)

MT (27)

PITCH (28)

PLAY/PAUSE(29)

CUE (30)

PROG. (31)

CD/USB(32)

Przyciski SINGLE / CONT (33), TIME (34) oraz SKIP I◄/►I (35) mogą być używane jak przyciski CONT. / LIST (6), TIME / TAG (5) oraz SKH/►I (18), ale z pewnymi wyjątkami:

– Przycisk SINGLE / CONT może być używany tylko do przełączania między trybami pracy; nie pozwala on na wczytywanie list odtwarzania.

– Przycisk TIME może być używany tylko do przełączania wskaźnika czasu;

nie pozwala on na przełączanie między informacjami ID3 tag.

– Przyciski SKIP 1◄/►1 na pilocie mogą być używane jak przyciski SKIP na urządzeniu, do wyboru utworów, folderów, list odtwarzania lub partycji; dla szybkiego wyboru, przytrzymać wciśnięty odpowiedni przycisk.

Przyciski te nie mogą być używane w kombinacji z innymi przyciskami.

Przyciski numeryczne (24) oraz przyciski SCAN ◀◀ i ▶▶ (36) mogą być używane jako alternatywa dla przycisków na urządzeniu:

– Przyciski numeryczne mogą być używane zamiast przycisków SKIP do bezpośredniego wyboru utworów, folderów, list odtwarzania oraz partycji. Wybór następuje poprzez wybranie odpowiedniego numeru. W przypadku numerów składających się z kilku cyfr, wcisnąć kolejno odpowiednie przyciski jeden po drugim, np. przyciski "1" oraz "0" dla numeru 10.

– Przyciski SCAN ◀◀ i ▶▶ służa do szybkiego przewijania: tak długo, jak odpowiedni

przycisk SCAN jest wciśnięty, następuje przewijanie utworu w przód lub w tył.

Jeżeli pilot nie będzie przez dłuższy czas wykorzystywany, należy wyjąć z niego baterię.

6.1 Wymiana baterii

Jeżeli zasięg działania pilota zmniejszy się znacznie, należy wymienić baterię.

1) Przesunąć blokadę pokrywy komory bate ryjnej w lewo (pierwsza strzałka na rys. 8) i zsunąć pokrywę w dół (druga strzałka).

Rys. 8 Wymiana baterii

2) Wyjąć starą baterię i włożyć nową (3 V bateria pastylkowa, typ CR 2025). Upewnić się, że dodatni biegun baterii znajduje się na górze.

3) Wsunąć ponownie uchwyt na baterię do pilota.

Zużyte baterie należy wyrzucać do specjalnych pojemników, nie do zwykłych koszy na śmieci.

7 Aktualizowanie oprogramowania

Istnieje możliwość aktualizacji oprogramowania, poprzez stronę internetową:

1) Na stronie producenta IMG STAGELINE (www.imgstageline.com), wyszukać aktualną wersję oprogramowania dla CD-196USB i skopiować ją na nośnik USB.

2) Wyłączyć odtwarzacz CD / MP3 przełącznikiem (12).

3) Podłączyć nośnik USB do portu USB (2).

4) Przytrzymać wciśnięty przycisk PROG. (7) i włączyć ponownie urządzenie. Nie zwalniać przycisku PROG. aż na wyświetlaczu pojawi się komunikat "UP dA t E".

5) Po wczytaniu, w linii tekstowej (N) pojawi się "Ready", wcisnąć wówczas przycisk ▶II (19) aby rozpocząć aktualizację oprogramowania. Postęp tego procesu pokazywany jest za pomocą paska graficznego (H) oraz w linii tekstowej. Po wyświetleniu komunikatu "Finish" aktualizacja jest zakończona.

6) Wyłączyć i ponownie włączyć odtwarzacz.

Uwaga: Po aktualizacji oprogramowania, funkcjonowanie urządzenia może różnić się od opisanego w niniejszej instrukcji.

8 Konserwacja urządzenia

Urządzenie należy chronić przed kurzem, wstrząsami, dużą wilgotnością oraz wysoką temperaturą. Do czyszczenia używać suchej miękkiej ściereczki; nie stosować wody ani środków chemicznych.

Uwagi dotyczące zakłóceń dźwięku i błędów odczytu:

Wpływ dymu papierosowego oraz kurzu może spowodować błędy przy odczycie płyt. Niestety uniknięcie szkodliwych warunków nie zawsze jest możliwe np. w dyskotekach. W takim przypadku należy zlecić okresowe czyszczenie urządzenia przez autoryzowany serwis.

9 Specyfikacja

Pasmo przenoszenia: . . . 20–20 000 Hz

THD: .... < 0,1 %

Separacja kanałów: . . . . > 75 dB

Zakres dynamiki: ..... > 80 dB

Stosunek S/N: ..... > 75 dB

Wyjścia

LINE OUT: ..... 2V

DIGITAL OUT: ..... 0,5Vpp S/PDIF

USB standard:....2.0

Formaty dysku: ..... NTFS, FAT, HFS+

Max liczba

partycji: 16

folderów: ..... 999 na partycję w max 8 poziomach

plików MP3:....999 na folder

Pamięć antywstrząsowa

Standardowe płyty

audio CD: 8s

Pliki MP3:....10s

Zasilanie: 230 V/50 Hz

Pobór mocy: ..... 15 VA

Zakres temperatur: .... 0–40°C

Wymiary: 482 × 90 × 270 mm (S × W × D), 2 U

Waga: 4,4 kg

Złącza

Wejście USB:.....typ A

Wyjście analogowe: .. RCAL/P

Wyjście cyfrowe:.... RCA

fader start: . . . . . . . gniazdo 3,5 mm

Z zastrzeżeniem możliwości zmian.
