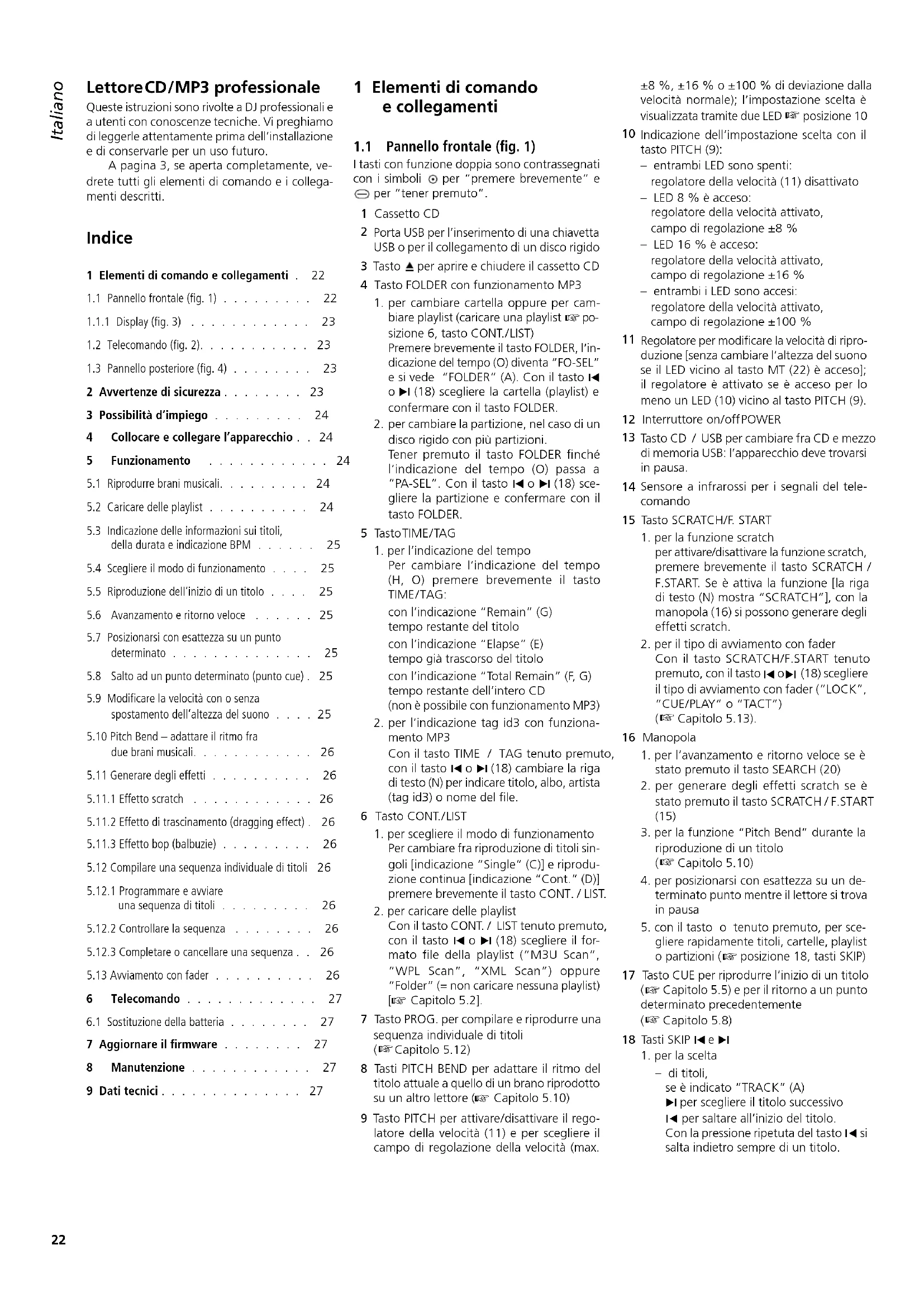

MANUALE UTENTE CD196USB IMG STAGE LINE

LettoreCD/MP3 professionale

Queste istruzioni sono rivolte a DJ professionali e a utenti con conoscenze tecniche. Vi preghiamo di leggerle attentamente prima dell'installazione e di conservarle per un uso futuro.

A pagina 3, se aperta completamente, vedrete tutti gli elementi di comando e i collegamenti descritti.

Indice

1 Elementi di comando e collegamenti . 22

1.1 Pannello frontale (fig. 1) ..... 22

1.1.1 Display (fig. 3) 23

1.2 Telecomando (fig. 2). ..... 23

1.3 Pannello posteriore (fig. 4) ..... 23

2 Avvertenze di sicurezza ..... 23

3 Possibilità d'impiego 24

4 Collocare e collegare l'apparecchio . . 24

5 Funzionamento 24

5.1 Riprodurre brani musicali. 24

5.2 Caricare delle playlist ..... 24

5.3 Indicazione delle informazioni sui titoli, della durata e indicazione BPM ..... 25

5.4 Scegliere il modo di funzionamento ..... 25

5.5 Riproduzione dell'inizio di un titolo ..... 25

5.6 Avanzamento e ritorno veloce ..... 25

5.7 Posizionarsi con esattezza su un punto determinato 25

5.8 Salto ad un punto determinato (punto cue). 25

5.9 Modificare la velocità con o senza spostamento dell'altezza del suono ..... 25

5.10 Pitch Bend – adattare il ritmo fra due brani musicali. 26

5.11 Generare degli effetti 26

5.11.1 Effetto scratch 26

5.11.2 Effetto di trascinamento (dragging effect). 26

5.11.3 Effetto bop (balbuzie) 26

5.12 Compilare una sequenza individuale di titoli 26

5.12.1 Programmare e avviare una sequenza di titoli 26

5.12.2 Controllare la sequenza ..... 26

5.12.3 Completare o cancellare una sequenza . . 26

5.13 Avviamento con fader 26

6 Telecomando 27

6.1 Sostituzione della batteria ..... 27

7 Aggiornare il firmware ..... 27

8 Manutenzione 27

9 Dati tecnici 27

1 Elementi di comando e collegamenti

1.1 Pannello frontale (fig. 1)

I tasti con funzione doppia sono contrassegnati con i simboli ⊙ per "premere brevemente" e ⊖ per "tener premuto".

1 Cassetto CD

2 Porta USB per l'inserimento di una chiavetta USB o per il collegamento di un disco rigido

3 Tasto ▲ per aprire e chiudere il cassetto CD

4 Tasto FOLDER con funzionamento MP3

1. per cambiare cartella oppure per cambiare playlist (caricare una playlist posizione 6, tasto CONT./LIST) Premere brevemente il tasto FOLDER, l'indicazione del tempo (O) diventa "FO-SEL" e si vede "FOLDER" (A). Con il tasto o ▶I (18) scegliere la cartella (playlist) e confermare con il tasto FOLDER.

2. per cambiare la partizione, nel caso di un disco rigido con più partizioni. Tener premuto il tasto FOLDER finché l'indicazione del tempo (O) passa a "PA-SEL". Con il tasto I◀ o ▶I (18) scegliere la partizione e confermare con il tasto FOLDER.

5 TastoTIME/TAG

1. per l'indicazione del tempo Per cambiare l'indicazione del tempo (H, O) premere brevemente il tasto TIME/TAG: con l'indicazione "Remain" (G) tempo restante del titolo con l'indicazione "Elapse" (E) tempo già trascorso del titolo con l'indicazione "Total Remain" (F, G) tempo restante dell'intero CD (non è possibile con funzionamento MP3)

2. per l'indicazione tag id3 con funziona- mento MP3 Con il tasto TIME / TAG tenuto premuto, con il tasto I◀ o ▶I (18) cambiare la riga di testo (N) per indicare titolo, albo, artista (tag id3) o nome del file.

6 Tasto CONT./LIST

1. per scegliere il modo di funzionamento Per cambiare fra riproduzione di titoli singoli [indicazione "Single" (C)] e riproduzione continua [indicazione "Cont." (D)] premere brevemente il tasto CONT. / LIST.

2. per caricare delle playlist Con il tasto CONT. / LIST tenuto premuto, con il tasto I ◄ o ▶ I (18) scegliere il formato file della playlist ("M3U Scan", "WPL Scan", "XML Scan") oppure "Folder" (= non caricare nessuna playlist) [■ Capitolo 5.2].

7 Tasto PROG. per compilare e riprodurre una sequenza individuale di titoli (Capitolo 5.12)

8 Tasti PITCH BEND per adattare il ritmo del titolo attuale a quello di un brano riprodotto su un altro lettore (Capitolo 5.10)

9 Tasto PITCH per attivare/disattivare il regolatore della velocità (11) e per scegliere il campo di regolazione della velocità (max.

±8 %, ±16 % o ±100 % di deviazione dalla velocità normale); l'impostazione scelta è visualizzata tramite due LED posizione 10

10 Indicazione dell'impostazione scelta con il tasto PITCH (9):

- entrambi LED sono spenti: regolatore della velocità (11) disattivato

- LED 8 % è acceso: regolatore della velocità attivato, campo di regolazione ±8 %

- LED 16 % è acceso: regolatore della velocità attivato, campo di regolazione ±16 %

- entrambi i LED sono accesi: regolatore della velocità attivato, campo di regolazione ±100 %

11 Regolatore per modificare la velocità di riproduzione [senza cambiare l'altezza del suono se il LED vicino al tasto MT (22) è acceso]; il regolatore è attivato se è acceso per lo meno un LED (10) vicino al tasto PITCH (9).

12 Interruttore on/offPOWER

13 Tasto CD / USB per cambiare fra CD e mezzo di memoria USB: l'apparecchio deve trovarsi in pausa.

14 Sensore a infrarossi per i segnali del tele- comando

15 Tasto SCRATCH/F. START

1. per la funzione scratch per attivare/disattivare la funzione scratch, premere brevemente il tasto SCRATCH / F.START. Se è attiva la funzione [la riga di testo (N) mostra "SCRATCH"], con la manopola (16) si possono generare degli effetti scratch.

2. per il tipo di avviamento con fader Con il tasto SCRATCH/F.START tenuto premuto, con il tasto ◀ o▶ I (18) scegliere il tipo di avviamento con fader ("LOCK", "CUE/PLAY" o "TACT") (€ Capitolo 5.13).

16 Manopola

1. per l'avanzamento e ritorno veloce se è stato premuto il tasto SEARCH (20)

2. per generare degli effetti scratch se è stato premuto il tasto SCRATCH / F.START (15)

3. per la funzione "Pitch Bend" durante la riproduzione di un titolo (■ Capitolo 5.10)

4. per posizionarsi con esattezza su un determinato punto mentre il lettore si trova in pausa

5. con il tasto o tenuto premuto, per scegliere rapidamente titoli, cartelle, playlist o partizioni (posizione 18, tasti SKIP)

17 Tasto CUE per riprodurre l'inizio di un titolo (Capitolo 5.5) e per il ritorno a un punto determinato precedentemente (Capitolo 5.8)

18 Tasti SKIP ◀e ►I

1. per la scelta
2. di titoli, se è indicato "TRACK" (A) ▶ I per scegliere il titolo successivo I◀ per saltare all'inizio del titolo. Con la pressione ripetuta del tasto I◀ si salta indietro sempre di un titolo.

- di cartelle o playlist, se è indicato "FOLDER" (A) (posizione 4, tasto FOLDER)

- di partizioni sul disco rigido, se è indicato "PA-SEL" (O) (posizione 4, tasto FOLDER)

Se si tiene premuto uno dei tasti, con la manopola (16) si può eseguire una scelta rapida.

1. per la scelta fra varie opzioni con il tasto TIME/TAG(5), CONT./LIST(6), SCRATCH / F.START (15) tenuto premuto

19 Tasto PLAY/PAUSE ▶II per cambiare fra riproduzione (il LED sopra il tasto è acceso costantemente) e pausa (il LED sopra il tasto lampeggia)
20 Tasto SEARCH, per cambiare la manopola (16) alla funzione "avanzamento / ritorno veloce"
21 Tasto BPM per il modo manuale di conteggio del beatcounter e per ritornare al modo automatico (Capitolo 5.3)
22 Tasto MT (Master-Tempo) per attivare e disattivare la funzione di mantenere costante l'altezza del suono (Capitolo 5.9)

1.1.1 Display (fig. 3)

A Se è indicato "TRACK": numero del titolo (con funzionamento MP3: numero del titolo nella cartella o numero del titolo nella playlist) se è indicato "FOLDER" [dopo la pressione del tasto FOLDER (4)]: numero della cartella oppure numero della playlist
B Simbolo di riproduzione
C Indicazione "Single": segnala il modo di riproduzione di titoli singoli
D Indicazione "Cont.": segnala il modo di riproduzione continua dei titoli
E Indicazione "Elapse": segnala che viene indicato il tempo già trascorso del titolo
F Indicazione "Total": segnala, insieme all'indicazione "Remain" (G), che viene indicato il tempo restante del CD (non è possibile con funzionamento MP3)
G Indicazione "Remain": segnala che viene indicato il tempo restante di un titolo. Con l'indicazione "Total Remain" è indicato il tempo restante del CD.
H Indicazione a barre che rappresenta il tempo relativo del titolo
I Indicazione in percento della deviazione dalla velocità normale
J Indicazione "CD" o "USB": indica se è stato scelto un CD o un mezzo di memoria USB.
K Indicazione "CUE": si vede quando il lettore si trova in pausa sul punto cue (Capi-toli 5.4 e 5.8).
L Indicazione "TITLE", "ALBUM" o "ARTIST", se per un titolo MP3 è visualizzata la relativa informazione (tag id3) nella riga di testo (N)
M Se sopra le cifre è indicato "Total": il numero totale dei titoli (con funzionamento MP3: numero totale dei titoli nella cartella o numero totale dei titoli nella playlist)

se non si vede "Total" [dopo la pressione del tasto FOLDER (4)]: numero totale delle cartelle oppure numero totale delle playlist nel formato di file scelto

N Riga di testo per informazioni supplementari
O Indicazione del tempo, vedi anche pos. E e G
P Indicazione delle battute al minuto
Q Indicazione "PG": segnala che è memorizzata una sequenza individuale di titoli; lampeggia durante la programmazione e durante la riproduzione della sequenza di titoli
R Indicazione "MT" (Master-Tempo): segnala la funzione per altezza constante del suono (Capitolo 5.9)

1.2 Telecomando (fig. 2)

23 Tasto OPEN/CLOSE come tasto ▲(3)
24 Tasti numerici per la scelta diretta - di titoli se è indicato "TRACK" (A)
- di cartelle o playlist se è indicato "FOLDER" (A) (posizione 4, tasto FOLDER)
- di partizioni sul disco rigido, se è indicato "PA-SEL" (O) (posizione 4, tasto FOLDER)
I tasti
25 FOLDER
26 PITCH BEND
27 MT
28 PITCH
29 PLAY/PAUSE
30 CUE
31 PROG.
32 CD/USB corrispondono ai tasti con lo stesso nome sull'apparecchio
33 Tasto SINGLE/CONT come tasto CONT./LIST (6); ma la carica di playlist è possibile solo sull'apparecchio
34 Tasto TIME come tasto TIME / TAG (5); ma il cambio dell'indicazione tag id3 è possibile solo sull'apparecchio
35 Tasti SKIPI◀ e ▶ I come i tasti SKIP sull'apparecchio per la scelta di titoli, cartelle, playlist o partizioni; per la scelta rapida tener premuto il relativo tasto SKIP; ma non possono essere usati in combinazione con altri tasti
36 Tasti SCAN ◀◀ e ▶▶ per l'avanzamento e ritorno veloce

1.3 Pannello posteriore (fig. 4)

37 Presa jack 3,5 mm REMOTE per il telecomando della funzione Start / Pausa da un mixer (avviamento con fader)
38 Uscita audio analogica LINE OUT con livello Line (RCA, L sin. / R dx.)
39 Uscita audio digitale DIGITAL OUT (RCA)
40 Cavo per il collegamento con la rete (230 V/50 Hz)

2 Avvertenze di sicurezza

L'apparecchio è conforme a tutte le direttive rilevanti dell'UE e pertanto porta la sigla C€

AVVERTIMENTO

L'apparecchio funziona con pericolosa tensione di rete. Non intervenire mai personalmente al suo interno. Esiste il pericolo di una scarica elettrica.

• Attenzione! Con il cassetto CD aperto, non guardare mai nella fessura per il CD. I raggi laser eventualmente uscenti possono provocare dei danni agli occhi.
• Usare l'apparecchio solo all'interno di locali. Proteggetelo dall'acqua gocciolante e dagli spruzzi d'acqua nonché da alta umidità dell'aria. La temperatura d'esercizio ammessa è 0–40°C.
• Non depositare sull'apparecchio dei contenitori riempiti di liquidi, p. es. bicchieri.
• Staccare subito la spina dalla presa di rete se:
• l'apparecchio o il cavo rete presentano dei danni visibili;
• dopo una caduta o dopo eventi simili sussiste il sospetto di un difetto;
• l'apparecchio non funziona correttamente. Per la riparazione rivolgersi sempre ad un'officina competente.
• Il cavo rete, se danneggiato, deve essere sostituito solo da un laboratorio specializzato.
• Staccare il cavo rete afferrando la spina, senza tirare il cavo.
• Nel caso d'uso improprio, di collegamenti sbagliati, d'impiego scorretto o di riparazione non a regola d'arte dell'apparecchio, non si assume nessuna responsabilità per eventuali danni consequenziali a persone o a cose e non si assume nessuna garanzia per l'apparecchio. Nello stesso modo non si assume nessuna responsabilità per la perdita di dati e per i relativi danni consequenziali causati da impiego sbagliato o da un difetto dell'apparecchio.

Se si desidera eliminare l'apparecchio definitivamente, consegnarlo per lo smaltimento ad un'istituazione locale per il riciclaggio.

3 Possibilità d'impiego

Il lettore CD / MP3 CD-196USB è stato realizzato specialmente per il settore DJ professionale. Molte funzioni sono previste esattamente per questo campo d'impiego, come p. es. la riproduzione di titoli singoli, il beatcounter automatico, la modifica della velocità senza cambiamento dell'altezza del suono, la memoria anti-shock.

Con questo apparecchio si possono riprodurre CD audio, CD masterizzati in proprio (CD-R) nonché CD con titoli nel formato MP3. Nel caso di CD riscrivibili (CD-RW) è possibile che ci siano dei problemi durante la riproduzione, a seconda del tipo di CD, del masterizzatore usato e del programma di masterizzazione.

Tramite i contatti USB si possono riprodurre anche file MP3 da un disco rigido o da una chia-vetta USB. La funzione multi-partition permette il collegamento di dischi rigidi formattati in modo differente (FAT16 / FAT32, NTFS, HFS+).

Nota: Dato il grande numero di produttori di memorie e di driver per apparecchi, non si può garantire che tutti i mezzi di memoria siano compatibili con il CD-196USB.

4 Collocare e collegare l'apparecchio

Il lettore CD / MP3 può essere collocato come apparecchio da tavolo su un piano perfettamente orizzontale oppure può essere montato in un rack (482 mm / 19"). Per il montaggio nel rack sono richieste due unità d'altezza (1 U = unità d'altezza = 44,45 mm).

Prima di eseguire il collegamento di apparecchi o di modificare dei collegamenti esistenti, spegnere il lettore e gli apparecchi da collegare.

1) Se il vostro mixer o amplificatore è equipaggiato con un ingresso digitale, collegarlo con la presa RCA gialla DIGITAL OUT (39).
Nel caso di apparecchi senza ingresso digitale, collegare l'uscita stereo LINE OUT (38) – canale sinistro L e canale destro R – con un ingresso Line servendosi del cavo con connettori RCA in dotazione (scritta possibile sull'ingresso: LINE IN, AUX IN, CD).
2) Il lettore può essere avviato e messo in pausa per mezzo di un mixer con avviamento con fader. Per fare ciò, collegare la presa REMOTE (37) con la relativa presa del mixer usando un cavo con connettori jack 3,5 mm. Sul lettore deve essere impostato l'avviamento con fader del mixer 📄 Capitolo 5.13.
3) Alla fine inserire la spina del cavo (40) in una presa di rete (230 V/ 50 Hz).

5 Funzionamento

Accendere l'apparecchio con l'interruttore POWER (12). Il display indica brevemente "boot" (avvio) e saluta con WELCOME. Dopo ogni accensione è scelto automaticamente il drive CD. Se nel lettore con c'è nessun CD si passa al collegamento USB. Se manca anche il mezzo di memoria USB, è indicato "no dlSC" (nessun CD).

Dopo l'uso spegnere l'apparecchio con l'interruttore POWER. Le seguenti impostazioni rimangono memorizzate per l'uso successivo:

il modo di funzionamento scelto

Capitolo 5.4

• l'indicazione scelta per il tempo
  Capitolo 5.3
• il campo scelto per la regolazione della velocità
  Capitolo 5.9

I comandi sono possibili attraverso i tasti sull'apparecchio o tramite il telecomando. Il capitolo 5 tratta esclusivamente il comando tramite i tasti dell'apparecchio. Il Capitolo 6 offre delle informazioni sul telecomando.

5.1 Riprodurre brani musicali

1) Per inserire un CD, aprire il cassetto CD (1) con il tasto ▲ (3). Inserire il CD con la scritta rivolta verso l'alto e richiudere il cassetto con il tasto ▲
In più o in alternativa si può inserire una chiavetta USB nel contatto USB (2) oppure si può collegare un disco rigido (eventualmente con alimentazione propria) con il contatto USB.
2) Per cambiare fra CD e memoria USB premere il tasto CD / USB (13). Il lettore deve trovarsi in pausa; eventualmente premere il tasto ▶II (19). Il supporto dati scelto è indicato sul display: "CD" o "USB" (J).
3) Dopo il caricamento di un supporto dati, il lettore si trova in pausa sul primo titolo. Il display mostra, sotto l'indicazione "TRACK" (A), il numero del titolo (con MP3: il numero del titolo nella cartella) e sotto l'indicazione "Total" (M) il numero globale dei titoli (con MP3: il numero totale dei titoli nella cartella).

Se un disco rigido ha più partizioni, per scegliere una partizione differente, procedere come segue:

a) Tener premuto il tasto FOLDER (4) finché l'indicazione del tempo (O) del display cambia in "PA-SEL". La riga di testo (N) indica il nome della partizione attuale.
b) Con il tasto ◆ o ▶I (18) scegliere la partizione. Se si tiene premuto uno dei tasti, le partizioni si scelgono rapidamente per mezzo della manopola (16).
c) Per confermare premere il tasto FOLDER. Nota sulle partizioni con più cartelle:

Se dopo l'attivazione del modo di scelta della partizione non si cambia la partizione, ma si conferma la partizione attuale con il tasto FOLDER, il display indica "FO-SEL", fa vedere "FOLDER" (A) e il numero delle cartelle (M). Se a questo punto si preme uno dei tasti SKIP (18), il lettore passa al modo di scelta di cartelle ed è possibile scegliere la cartella voluta 🔒 punto 4.

4) Se con funzionamento MP3, i titoli sono inseriti in varie cartelle, per scegliere una cartella differente, procedere come segue:

a) Premere il tasto FOLDER (4). L'indicazione del tempo (O) passa a "FO-SEL". L'indicazione (A) passa da "TRACK" a "FOLDER" e indica ora il numero della cartella attuale. L'indicazione (M) indica il numero globale delle cartelle.
b) Con il tasto ◆◀ o ▶I scegliere la cartella. Se si tiene premuto uno dei tasti, le cartelle si possono scegliere rapidamente con l'aiuto della manopola (16).
c) Per confermare la scelta premere il tasto FOLDER; il display visualizza nuovamente l'indicazione del tempo (O) e l'indicazione "TRACK" (A).

5) Per avviare il primo titolo, premere il tasto ▶II (19). Durante la riproduzione, si vede ▶(B) e il LED sopra il tasto è acceso costantemente. La riproduzione può essere interrotta e riavviata in qualsiasi momento per mezzo del tasto ▶II . Nel modo di pausa, il LED sopra il tasto lampeggia.

Per scegliere un altro titolo usare i tasti ◀ e ▶I (18).

Tasto ▶I : saltare al titolo successivo

Tasto ◆: saltare all'inizio del titolo attuale. Premendo il tasto più volte, si torna indietro sempre di un titolo.

Se si tiene premuto uno dei tasti, i titoli si possono scegliere rapidamente con l'aiuto della manopola (16).

6) Durante la riproduzione di un CD, il cassetto CD è bloccato. Per cambiare il CD, avviare dapprima la pausa con il tasto ▶II, quindi premere il tasto ▶per aprire il cassetto.
Durante la riproduzione di un mezzo di memoria USB, il cassetto CD può essere aperto.
7) Prima di spegnere l'apparecchio, chiudere sempre il cassetto CD con il tasto ▲ per proteggere dallo sporco il sistema di scansione laser.

5.2 Caricare delle playlist

Per riprodurre una determinata scelta di file MP3, si possono caricare nel lettore delle playlist create su un computer con l'estensione "wpl", "xml" o "m3u".

Importante: Una playlist e i relativi file MP3 devono trovarsi sullo stesso mezzo di memoria. Le playlist devono sempre essere memorizzate nella directory principale (root).

1) Il lettore deve trovarsi in pausa; eventualmente premere il tasto ▶II (19).
2) Tener premuto il tasto CONT./ LIST (6), e con il tasto ◆ o ▶ (18) decidere quale formato dei file playlist deve essere cercata. La riga di testo (N) indica la possibile scelta: "M3U Scan", "WPL Scan", "XML Scan" (scegliendo la quarta opzione "Folder", non viene caricata nessuna playlist).

Liberando i tasti, la prima playlist è caricata. Il display indica sotto l'indicazione "TRACK" (A) il numero del titolo e sotto l'indicazione "Total" (M) il numero globale dei titoli nella playlist.

Nota: Se non si trova nessuna playlist, il display indica "no FILE". Quindi, tenendo premuto il tasto CONT./LIST, con il tasto ◄ o ▶ scegliere un altro formato di file oppure l'opzione "Folder", per ritornare nel modo di riproduzione delle cartelle.

3) Se esistono più playlist, per scegliere una playlist differente, procedere come segue:
a) Premere il tasto FOLDER (4). L'indicazione del tempo (O) cambia in "FO-SEL". L'indicazione (A) cambia da "TRACK" a "FOLDER" e indica ora il numero della playlist attuale. L'indicazione (M) indica il numero totale delle playlist nel formato scelto.
b) Scegliere la playlist con il tasto ◀◀ o ►I. Se si tiene premuto un tasto, le playlist si possono scegliere rapidamente per mezzo della manopola (16).
c) Per confermare la scelta premere il tasto FOLDER. Il display ritorna all'indicazione del tempo (O) e all'indicazione "TRACK" (A).
4) Avviare la riproduzione del primo titolo oppure scegliere un altro titolo della playlist 📄 Capitolo 5.1, punto 5.
5) Per riprodurre i titoli senza una playlist, attivare la pausa con il tasto ▶II. Tener premuto il tasto CONT./ LIST e premere il tasto ▶o ▶I tante volte finché la riga di testo indica "Folder". Lasciando liberi i tasti, non è più caricata nessuna playlist.

5.3 Indicazione delle informazioni sui titoli, della durata e indicazione BPM

1. Le informazioni sui titoli sono indiciate nella riga di testo (N):

2. nei CD audio standard con testo CD il nome del titolo

3. con MP3 il nome del file

La riga di testo può essere impostata per l'indicazione delle seguenti informazioni (tag id3). Per fare ciò tenere premuto il tasto TIME / TAG (5) e scegliere con il tasto ◆◀ o ▶I (18):

Indicazione (L)

TITLE = nome del titolo

ALBUM = nome dell'albo

ARTIST = nome dell'artista

niente = nome del file

Con il tasto FOLDER (4), la riga di testo può cambiare fra l'indicazione della relativa informazione sul titolo e l'indicazione del nome della cartella (oppure, se è stata caricata una playlist, il nome della playlist).

1. La durata del titolo è rappresentata come indicazione numerica (O); i secondi sono suddivisi in 75 cosiddetti frame. Inoltre, il diagramma a barre (H) rappresenta graficamente con la sua lunghezza il tempo trascorso, in relazione alla durata (rap pre sentazione relativa del tempo). La barra segnala gli ultimi 30 secondi di un titolo lampeggiando in tutta la sua lunghezza, e gli ultimi 15 se condi con un lampeggio più veloce.

2. L'indicazione del tempo può essere cambiata con il tasto TIME / TAG (5):

3. Se è indicato "Elapse" (E), è indicato il tempo già trascorso del titolo.
4. Se è indicato "Total Remain" (F, G), è indicato il tempo residuo dell'intero CD (non con MP3).

5. Se è indicato "Remain" (G), è indicato il tempo residuo del titolo.

6. Dopo la scelta di un titolo. il beatcounter rileva automaticamente il numero delle battute al minuto (BPM = "beats per minute"). Dopo breve tempo si vede il numero nell'indicazione BPM (P). Se il beatcounter non è in grado di rilevare nessun valore (p. es. con musiche lente), il valore può essere determinato anche manualmente:

a) Premere alcune volte brevemente il tasto BPM (21) nel ritmo della musica (per lo meno 4 ×). Viene indicato il numero delle battute, e l'indicazione "BPM" lampeggia per segnalare il modo di conteggio manuale.
b) Per ritornare nel modo automatico di conteggio, tener premuto il tasto BPM, finché l'indicazione "BPM" smette di lampeggiare.

5.4 Scegliere il modo di funzionamento

Per cambiare fra riproduzione di titoli singoli [indicazione "Single" (C)] e riproduzione continua [indicazione "Cont." (D)], premere il tasto CONT./LIST (6).

1. Con la riproduzione di titoli singoli, l'apparecchio va in pausa alla fine di ogni titolo.

Questo modo è previsto in particolar modo per applicazioni DJ. Con questo modo, dopo la scelta di un titolo, il lettore si trova esattamente sul punto dove inizia la musica (generalmente non è l'indice del tempo 0:00:00, ma alcuni frame oltre, p. es.: 0:00:15). Questo

punto viene memorizzato automaticamente come punto d'avvio (punto auto-cue) e è indicato sul display con "CUE" (K). Dopo l'avvio del titolo, con il tasto CUE (17) si può ritornare su tale punto d'avvio. Al termine della riproduzione del titolo, l'apparecchio va in pausa esattamente sul punto dove inizia la musica del titolo successivo. Tale punto è memorizzato come nuovo punto d'avvio.

1. Con la riproduzione continua, tutti i titoli (con MP3; tutti i titoli della cartella o della playlist) sono riprodotti in successione e senza fine; dopo l'ultimo titolo parte nuovamente il primo titolo. Durante la riproduzione e la scelta di un titolo non si fissano punti auto-cue.
   N. B.: In alcuni casi, anche nel modo "riproduzione continua" si fissa un punto auto-cue (non con l'esattezza di un frame all'inizio della musica, ma sull'indice di tempo 0:00:00), p. es. dopo il caricamento di un supporto di dati.

5.5 Riproduzione dell'inizio di un titolo

Con il tasto CUE (17) si può riprodurre l'inizio di un titolo finché tale tasto è tenuto premuto. Liberando il tasto, l'apparecchio ritorna all'inizio del titolo e va in pausa.

1) Il lettore deve essere messo su riproduzione di titoli singoli: indicazione "Single" (C). Se si vede "Cont." (D), premere il tasto CONT./LIST (6).
2) Selezionare il titolo (scelta di un titolo e scelta di una cartella o playlist risp. capitolo 5.1 e 5.2).
3) Tenendo premuto il tasto CUE, riprodurre l'inizio del titolo.
4) Per riprodurre il titolo, azionare il tasto ▶ II (19).

5.6 Avanzamento e ritorno veloce

Se un titolo deve avanzare o ritornare velocemente, premere dapprima il tasto SEARCH (20). Nella riga di testo (N) si vede "SEARCH". Girare la manopola (16) nella direzione voluta. La velocità in avanti o indietro dipende dalla velocità di rotazione della manopola.

Per disattivare la funzione, premere nuovamente il tasto SEARCH (l'indicazione "SEARCH" si spegne). Nel modo di riproduzione, la funzione si disattiva automaticamente passati 8 secondi dopo l'ultimo azionamento della manopola.

Nota: Nel modo di pausa, dopo un avanzamento o ritorno veloce, si ripete continuamente il punto momentaneo. Per terminare la ripetizione, premere due volte brevemente il tasto CUE (17) [si fissa un nuovo punto cue, ☑ Cap. 5.8] oppure avviare la riproduzione con il tasto ▶II (19).

5.7 Posizionarsi con esattezza su un punto determinato

È possibile posizionarsi su un punto con l'esattezza di 1 frame ( ^1/_75 secondo), se, per esempio, la riproduzione non deve iniziare con l'inizio del titolo bensì da un determinato punto.

1) Se tale punto è stato raggiunto all'incirca durante la riproduzione o con l'avanzamento / ritorno veloce (Cap. 5.6), con il tasto ▶II (19) attivare la pausa.
2) Girando la manopola (16) a destra o a sinistra, posizionarsi con esattezza sul punto desiderato. Per un controllo acustico, tale punto viene ripetuto continuamente.
3) Raggiunto il punto, premere due volte brevemente il tasto CUE (17). In questo modo è

memorizzato questo punto e la riproduzione ripetuta viene terminata. Con il tasto ▶Ⅱ si può ora avviare la riproduzione partendo da questo punto.

5.8 Salto ad un punto determinato (punto cue)

Per poter saltare velocemente su un punto determinato, con il tasto CUE (17) si può memorizzare un punto d'avvio (punto cue). Tuttavia, nel modo di riproduzione di titoli singoli, quando si raggiunge o sceglie il titolo successivo, tale punto viene sovrascritto con il punto d'avvio (punto auto-cue) del titolo successivo [eventualmente passare alla riproduzione di tutti i titoli azionando il tasto CONT./LIST (6)].

N. B.: Il punto cue memorizzato viene cancellato quando:

• si sceglie una cartella (o una playlist) differente
• si cambia fra CD e USB
• si spegne l'apparecchio

1) Durante la riproduzione, con il tasto ▶II (19) attivare la pausa quando è raggiunto il punto sul quale si desidera tornare successivamente. Il LED sopra il tasto CUE (17) lampeggia.

2) Se necessario, posizionarsi con esattezza su tale punto servendosi della manopola (16) (Capitolo 5.7). Dopo la rotazione della manopola, il punto viene ripetuto continua-mente.

3) Premere il tasto CUE. In questo modo, il punto viene memorizzato come punto cue. Sul display si vede "CUE" (K) e il LED sopra il tasto CUE rimane acceso continuamente. Per terminare la riproduzione ripetuta, si può premere un'altra volta il tasto CUE.

4) Riavviare la riproduzione con il tasto ▶II.

5) Con il tasto CUE si può ora saltare indietro sul punto cue. Dopo il salto indietro, sul display si vede "CUE" e il lettore si trova in pausa.

6) Con il tasto ▶II avviare la riproduzione oppure tener premuto il tasto CUE per tutto il tempo durante il quale si desidera riprodurre il titolo. Lasciando il tasto, CUE, il lettore ritorna sul punto cue e si mette in pausa.

5.9 Modificare la velocità con o senza spostamento dell'altezza del suono

Con il cursore (11) è possibile modificare la velocità di rotazione fino a ±100 %:

+100 % = velocità doppia,

-100 % = arresto

1) Scegliere il campo di regolazione con il tasto PITCH (9). L'impostazione scelta con il tasto PITCH è indicata tramite i due LED (10) vicino al tasto:

• entrambi i LED spenti: regolatore della velocità disattivato, il titolo è riprodotto con velocità normale
• il LED 8 % è acceso: regolatore della velocità attivato, campo di regolazione ±8 %
• il LED 16 % è acceso: regolatore della velocità attivato, campo di regolazione ±16 %
• entrambi i LED sono accesi: regolatore della velocità attivato, campo di regolazione ±100 %

In più, con ogni pressione del tasto PITCH, la riga di testo (N) indica brevemente l'impostazione scelta: "Pitch 8 %", "Pitch 16 %", "Pitch 100" o "Pitch off".

2) Impostare la velocità con il cursore. Il display visualizza in alto a destra (I) la deviazione percentuale dalla velocità normale. Il numero delle battute (P) cambia in corrispondenza.
3) Modificando la velocità, cambia anche in proporzione l'altezza del suono. Se l'altezza del suono deve rimanere costante, premere il tasto MT (22). Sul display appare l'indicazione "MT" (R) e il LED vicino al tasto MT si accende. Per disattivare la funzione, premere nuovamente il tasto MT.

5.10 Pitch Bend – adattare il ritmo fra due brani musicali

Usando due lettori CD / MP3, è possibile far coincidere esattamente le battute di due brani musicali con la stessa velocità. In questo modo, nel caso di una dissolvenza all'altro apparecchio, il ritmo per il ballo non viene interrotto.

1) Per prima cosa adattare la velocità del brano musicale sul quale effettuare la dissolvenza, a quella del brano attuale servendosi del regolatore di velocità (11). Per fare ciò, con il cursore impostare lo stesso numero di battute al minuto, vedi l'indicazione (P) in basso a destra sul display.
2) Fare coincidere con esattezza le battute del brano sul quale effettuare la dissolvenza con le battute del brano attuale, servendosi dei tasti PITCH BEND (8): finché si tiene premuto il tasto + oppure -, il titolo aumenta o riduce la velocità del 16 %. In questo modo, le battute si spostano rispetto a quelle del brano musicale attuale.
3) Le battute possono essere spostate anche girando la manopola (16).

5.11 Generare degli effetti

5.11.1 Effetto scratch

Per generare un effetto scratch (che imita la rotazione manuale del piatto del disco), premere il tasto SCRATCH / F. START (15) e girare la manopola (16) in un senso o nell'altro. La riga del testo (N) indica "SCRATCH". Per disattivare l'effetto premere nuovamente il tasto SCRATCH / F. START.

5.11.2 Effetto di trascinamento (dragging effect)

Se è stata attivata la funzione Master-Tempo (altezza costante del suono) [indicazione "MT" (R) sul display, e il LED vicino al tasto MT (22) è acceso], disattivarla con il tasto MT. Girando la manopola (16) nei due sensi, la velocità di riproduzione si riduce e aumenta alternativamente. In questo modo si ottiene un effetto tipo trascinamento del piatto di un giradischi.

5.11.3 Effetto bop (balbuzie)

Il punto cue memorizzato con il tasto CUE (17) (Cap. 5.8) può essere utilizzato anche per generare un interessante effetto di balbuzie (bop): premendo ripetutamente e brevemente il tasto CUE, si ottiene un effetto di balbuzie. Tale effetto è più pronunciato se il punto cue è particolarmente adatto (p.es. l'attacco di uno strumento o l'inizio di una parola).

5.12 Compilare una sequenza individuale di titoli

Il lettore CD/ MP3 offre la possibilità di programmare una sequenza individuale di un massimo di 99 titoli. Con il modo MP3, i titoli possono essere compilati da varie cartelle o playlist. Tuttavia, la sequenza programmata non è disponibile sempre – contrariamente a una playlist – ma viene cancellata se si passa ad un altro supporto di dati e dopo lo spegnimento dell'apparecchio.

5.12.1 Programmare e avviare una sequenza di titoli

1) Se è in corso la riproduzione di un titolo, attivare dapprima la pausa con il tasto ▶II (19).
2) Con il tasto PROG. (7) attivare il modo di programmazione. L'indicazione del tempo (O) passa all'indicazione della prima locazione di memoria "P-01". L'indicazione "PG" (Q) lampeggia velocemente.

Nota: Se si vuole subito uscire da questo modo, tener premuto il tasto PROG. finché il display visualizza nuovamente il tempo (O).

3) Scegliere il primo titolo da memorizzare. (Scelta di un titolo e scelta di una cartella o playlist risp. Cap. 5.1 e 5.2).
4) Come conferma della scelta del titolo pre- mere il tasto PROG. Sarà visualizzata la loca- zione successiva di memoria "P-02".
5) Ripetere i passi 3 e 4, finché la sequenza è completa. Se sono stati memorizzati 99 titoli e se si cerca di memorizzare un altro titolo, appare il messaggio "FULL".
6) Per riprodurre la sequenza, premere il tasto ▶II. L'indicazione "PG" lampeggia più lenta-mente. Il display indica il numero del titolo (A) nella sequenza e il numero totale (M) dei titoli programmati.

I titoli saranno riprodotti secondo il modo di funzionamento scelto (Capitolo 5.4).

7) Per ritornare al modo normale di riproduzione, attivare la pausa con il tasto ▶IIe tener premuto il tasto PROG. finché l'indicazione "PG" smette di lampeggiare.

Per riprodurre nuovamente la sequenza, attivare la pausa e premere il tasto PROG. in modo che l'indicazione "PG" lampeggi nuovamente. Avviare la sequenza con il tasto ▶II.

Nota: Finché l'indicazione "PG" lampeggia o è accesa costantemente, la sequenza è disponibile. Se non si vede più "PG", significa che la sequenza è stata cancellata.

5.12.2 Controllare la sequenza

1) Se è in corso la riproduzione di un titolo, attivare dapprima la pausa con il tasto ▶II (19).
2) Se a questo punto, l'indicazione "PG" (Q) sta lampeggiando, premere una volta il tasto PROG. (7). Se l'indicazione "PG" rimane accesa costantemente, premere due volte il tasto PROG.
3) Con il tasto ◆ o ▶ I (18) selezionare una dopo l'altra le locazioni di memoria ("P-01" ... "P-99"). Nella riga di testo (N) sarà visualizzato il nome del titolo memorizzato.
4) Per riprodurre la sequenza premere il tasto ▶II.

5.12.3 Completare o cancellare una sequenza

1) Se è in corso la riproduzione di un titolo, attivare dapprima la pausa con il tasto ▶II (19).
2) Se l'indicazione "PG" (Q) sta lampeggiando, tener premuto il tasto PROG. (7) finché "PG" smette di lampeggiare.
3) Premere brevemente il tasto PROG., in modo che "PG" lampeggi velocemente e l'indicazione del tempo (O) passi all'indicazione della locazione successiva di memoria libera "P-...".
4) Per cancellare l'intera sequenza premere il tasto PROG finché il display indichi nuovamente il tempo (O) oppure, per aggiungere un altro titolo, sceglierlo (scelta di un titolo e scelta di una cartella o playlist risp. Cap. 5.1 e 5.2) e confermare con il tasto PROG. Per riprodurre la sequenza completata premere il tasto ▶II.

5.13 Avviamento con fader

La funzione Start / Pausa del tasto▶II (19) può essere telecomandata da un mixer con funzione di avviamento con fader. Il collegamento con il mixer è descritto nel capitolo 4. Per impostare sul lettore l'avviamento con il fader del mixer, tener premuto il tasto SCRATCH / F. START (15), e con il tasto I◀ o ▶I (18) scegliere "LOCK", "CUE / PLAY" o "TACT". L'impostazione viene visualizzata nella riga di testo (N). Lasciando i tasti, il modo scelto per l'avviamento con fader è impostato.

LOCK = Comando tramite un interruttore on /off Per la maggior parte dei mixer del programma di IMG STAGELINE si deve scegliere questa posizione dell'interruttore. Aprendo il fader si chiude un interruttore sul mixer che avvia la riproduzione. Chiudendo il fader, l'interruttore si apre mettendo in pausa il lettore.

Fig. 5 Avviamento con fader tramite un interruttoreon/off

TACT = Comando tramite un pulsante Se il pulsante viene azionato per la prima volta aprendo il fader, la riproduzione si avvia. Se il pulsante viene azionato per la seconda volta chiudendo il fader, il lettore si mette in pausa.

Fig. 6 Avviamento con fader tramite un pulsante

CUE PLAY = Comando tramite un impulso Aprendo il fader, per via di un breve impulso di comando del mixer si avvia la riproduzione dall'inizio del titolo (punto auto-cue [Capitolo 5.4] oppure dal punto cue stabilito con il tasto CUE (17) [Capitolo 5.8]). Chiudendo il fader, il lettore ritorna allo stesso punto

d'avvio in seguito ad un altro impulso di comando e si mette in pausa.

Fig. 7 Avviamento con fader tramite un impulso

6 Telecomando

Il telecomando a infrarossi in dotazione è consegnato con batteria. Prima della prima messa in funzione, staccare dal portabatteria la pellicola isolante che si trova sul retro del telecomando.

Premendo un tasto del telecomando, dirigere il telecomando sempre verso il sensore a infra-rossi (14) sull'apparecchio. Fra telecomando e sensore, la vista deve essere libera.

I seguenti tasti del telecomando possono essere usati come i tasti sull'apparecchio:

OPEN/CLOSE(23)[corrispondealtasto (3) FOLDER (25)

PITCH BEND (26)

MT (27)

PITCH (28)

PLAY/PAUSE(29)

CUE (30)

PROG. (31)

CD/USB(32)

I tasti SINGLE/CONT (33), TIME (34) e SKIP ◀◀/▶

(35) possono essere usati, con alcune limitazioni, come i tasti CONT. / LIST (6), TIME / TAG (5) e SKIP ◀/▶I (18) sull'apparecchio:

- Il tasto SINGLE / CONT può essere usato solo per cambiare il modo di funzionamento; non è possibile caricare delle playlist.

- Il tasto TIME può essere usato solo per cambiare l'indicazione del tempo; il cambio dell'indicazione tag id3 non è possibile.

- I tasti SKIP ◄/▶I del telecomando possono essere usati come quelli sull'apparecchio per scegliere titoli, cartelle, playlist e partizioni; per una scelta rapida, tener premuto il relativo tasto.

Tuttavia, i tasti non possono essere usati in combinazione con altri tasti.

I tasti numerici (24) e i tasti SCAN ◀◀ e ▶▶ (36) possono essere usati in alternativa ai tasti sull'apparecchio:

- I tasti numerici possono essere usati, al posto dei tasti SKIP, per scegliere titoli, cartelle, playlist e partizioni. Per la scelta digitare il relativo numero. Per i numeri a più cifre, premere uno dopo l'altro i relativi tasti, p. es. per il numero 10 premere i tasti "1" e "0".

- I tasti SCAN ◀◀ e ▶▶ servono per l'avanzamento e ritorno veloce: mentre si tiene premuto il relativo tasto SCAN, il titolo scorre in avanti o indietro.

In caso di non uso prolungato, conviene togliere la batteria per non danneggiare il telecomando se la batteria dovesse perdere.

6.1 Sostituzione della batteria

Se la portata del telecomando si riduce, occorre sostituire la batteria.

1) Spostare il blocco del portabatteria a sinistra (1. freccia in fig. 8) e contemporaneamente sfilare il portabatteria verso il basso (2. freccia).

Fig. 8 Sostituzione della batteria

2) Togliere la vecchia batteria e inserire una nuova (batteria a bottone di 3 V, tipo CR 2025). Fare attenzione che il polo positivo della batteria sia rivolto verso l'alto.
3) Rispingere il portabatteria nel telecomando.

Non gettare le batterie scariche nelle immondizie di casa bensì negli appositi contenitori (p. es. presso il vostro rivenditore).

7 Aggiornare il firmware

Se in Internet è disponibile un nuovo firmware (sistema operativo dell'apparecchio), quello dell'apparecchio può essere aggiornato:

1) Se nella homepage di IMG STAGELINE (www.imgstageline.com) è offerto un up date del firmware per il CD-196USB, scaricarlo e copiarlo su una chiavetta USB.
2) Spegnere il lettore CD / MP3 con l'interruttore di rete (12).
3) Inserire la chiavetta USB con il nuovo firmware nella presa USB (2).
4) Tener premuto il tasto PROG. (7) e accendere l'apparecchio nuovamente. Lasciare il tasto PROG. solo quando sul display si vede "UPdAtE".
5) Se dopo il caricamento dei dati, nella riga di testo (N) appare "Ready", premere il tasto ▶II (19), per avviare l'aggiornamento del firmware. Sul diagramma a barre (H) e con la riga di testo si può seguire l'aggiornamento. Quando è visualizzato "Finish" il firmware è aggiornato.
6) Spegnere l'apparecchio e riaccenderlo.

Attenzione: L'aggiornamento del firmware si fa a proprio rischio. Dopo l'update, il modo di funzionamento dell'apparecchio può essere diverso da quanto descritto in queste istruzioni.

8 Manutenzione

Proteggere l'apparecchio dalla polvere, da vibrazioni, umidità e calore. Per la pulizia usare solo un panno morbida, asciutto; non impiegare in nessun acqua o caso prodotti chimici.

Note su possibili errori di lettura:

Il fumo di sigarette e la polvere penetrano facilmente fra tutte le aperture dell'apparecchio e si depositano sul sistema ottico della scansione ai raggi laser. Se ciò dovesse provocare errori di lettura e buchi nella riproduzione, l'apparecchio deve essere pulito in un laboratorio specializzato. Una tale pulizia è a pagamento, anche durante il periodo di garanzia!

9 Dati tecnici

Gamma di frequenze: .. 20–20 000 Hz

Fattore di distorsione: .. < 0,1 %

Separazione canali: .... > 75 dB

Range dinamico: ..... > 80 dB

Rapporto S/R: ..... > 75 dB

Uscite

LINE OUT: ..... 2V

DIGITAL OUT: ..... 0,5Vpp S/PDIF

Standard USB: ..... 2.0

Sistemi di file leggibili:..NTFS, FAT, HFS+

Numero max. di

partizioni: 16

cartelle: 999 per partizione, in 8 livelli max.

file MP3 ..... 999 per cartella

Memoria anti-shock

CD audio standard: . . . 8s

file MP3:....10s

Alimentazione: ..... 230V/50Hz

Potenza assorbita: ..... 15 VA

Temperatura d'esercizio: 0–40°C

Dimensioni: 482 × 90 × 270 mm

$$ (l \times h \times p), $$

$$ 2 \mathrm{U} (\text { unità d'altezza }) $$

Peso: 4,4 kg

Contatti

Uscita digitale: ..... RCA

Avviamento con fader: jack 3,5 mm

Con riserva di modifiche tecniche.

Lector CD / MP3 Profesional
