Rodzaj produktu	Drabina przegubowa wielofunkcyjna
Marka	Norstep
Model	57631
Kategoria	Drabina
Maksymalne obciążenie	150 kg
Maksymalna wysokość użytkowania (drabina oparta)	1,88 m
Maksymalna wysokość użytkowania (drabina podwójna)	0,79 m
Zalecany kąt nachylenia	65-75° (rapport 1:4)
Materiał	Aluminium
Zastosowania	Domowe i profesjonalne
Pozycje	Drabina prosta, drabina podwójna, przechowywanie
Urządzenia bezpieczeństwa	Belka stabilizująca, przeguby z automatycznym blokowaniem, antypoślizgowe stopy
Normy bezpieczeństwa	Zgodna z normą EN 131
Maksymalna liczba osób	1 osoba na stronę
Konserwacja	Czyszczenie po użyciu, regularna kontrola elementów, smarowanie przegubów
Przechowywanie	Czyste i suche miejsce, z dala od słońca (modele termoplastyczne)
Naprawy	Skontaktuj się z producentem (Schou Company A/S) lub sprzedawcą
Części zamienne	Dostępne przez www.schou.com
Gwarancja	Zobacz warunki na www.schou.com
Producent	Schou Company A/S, Nordager 31, DK-6000 Kolding, Dania
Kraj pochodzenia	ChRL (Chiny)

Często zadawane pytania - 57631 Norstep

Jak rozłożyć drabinę w pozycji prostej?

Aby rozłożyć drabinę w pozycji prostej, pociągnij dźwignie przegubów, aby je odblokować, a następnie otwórz drabinę pod kątem 180°. Przeguby zablokują się automatycznie. Upewnij się, że są dobrze zablokowane przed użyciem.

Jaka jest maksymalna nośność drabiny?

Maksymalne obciążenie wynosi 150 kg. Nigdy nie przekraczaj tego limitu, aby uniknąć ryzyka upadku.

Jak zamontować belkę stabilizującą?

Włóż belkę stabilizującą w szczeliny u dołu słupków, następnie przewlecz śruby i dokręć nakrętki. Zawsze używaj belki stabilizującej dla większego bezpieczeństwa.

Czy mogę używać drabiny w pozycji podwójnej, aby dostać się na wyższy poziom?

Nie, drabiny podwójnej nie należy używać do wchodzenia na sąsiedni poziom. Zamiast tego użyj drabiny w pozycji prostej, aby dostać się na wyższy poziom, upewniając się, że wystaje co najmniej 1 m powyżej punktu podparcia.

Jakie są zabronione pozycje dla tej drabiny przegubowej?

Zabronione pozycje to pozycja w kształcie litery M i pozycja odwrócona. Nigdy nie składaj ani nie rozkładaj drabiny w tych pozycjach.

Jak konserwować drabinę?

Czyść drabinę po każdym użyciu. Regularnie sprawdzaj stan słupków, szczebli, przegubów i antypoślizgowych stóp. Ostrożnie smaruj przeguby, aby olej nie kapał na szczeble.

Czy drabina nadaje się do użytku profesjonalnego?

Tak, drabina może być używana do celów profesjonalnych. Przed użyciem należy przeprowadzić ocenę ryzyka zgodną z przepisami kraju. Wymagane są regularne okresowe inspekcje.

Co zrobić, jeśli drabina jest uszkodzona?

Jeśli drabina jest uszkodzona (wygięte słupki, brakujące szczeble itp.), nie używaj jej. Skontaktuj się z producentem (Schou Company A/S) lub sprzedawcą w celu naprawy i części zamiennych za pośrednictwem www.schou.com.

Jaka jest maksymalna wysokość, na której mogę stać na drabinie?

W konfiguracji drabiny podwójnej nie stawaj na dwóch ostatnich szczeblach górnych (maks. wysokość ~0,79 m). W konfiguracji drabiny opartej nie stawaj na trzech ostatnich szczeblach górnych (maks. wysokość ~1,88 m).

Gdzie mogę pobrać pełną instrukcję?

Pełna instrukcja w języku francuskim jest dostępna bezpłatnie w formacie PDF na stronie notice-facile.com. Możesz również poprosić o tłumaczenie na inne języki za pomocą formularza na stronie.

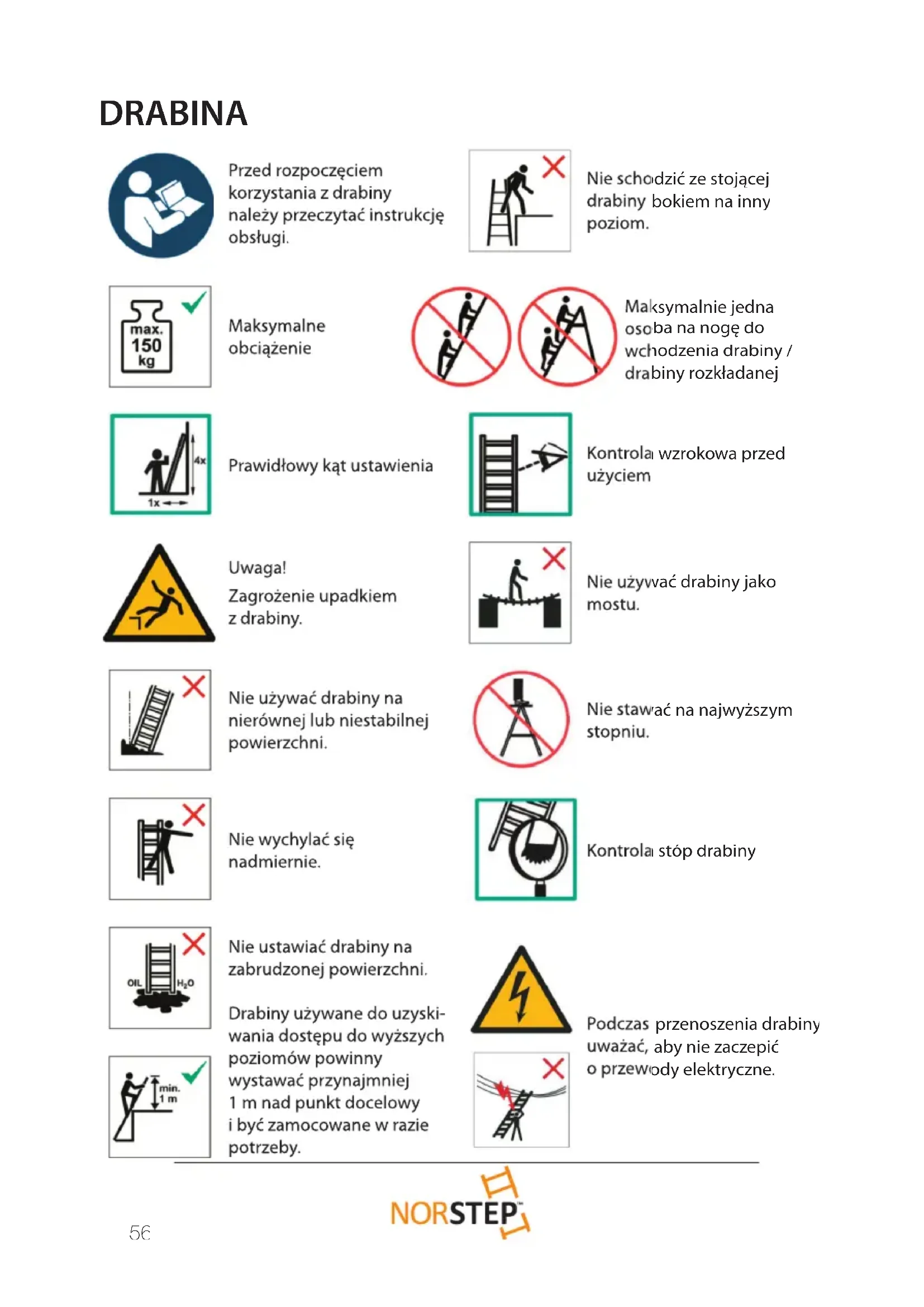

INSTRUKCJA OBSŁUGI 57631 Norstep

Podręcznik użytkownika

Kasutusjuhend

Przed rozpoczęciem korzystania z drabiny należy przeczytać instrukcję obsługi.

Nie schodzić ze stojącej drabiny bokiem na inny poziom.

Maksymalne obciążenie

Maksymalnie jedna osoba na nogę do wchodzenia drabiny / drabiny rozkładanej

Prawidłowy kąt ustawienia

Kontrola wzrokowa przed użyciem

Uwaga! Zagrożenie upadkiem z drabiny.

Nie używać drabiny jako mostu.

Nie używać drabiny na nierównej lub niestabilnej powierzchni.

Nie stawać na najwyższym stopniu.

Nie wychyłać się nadmiernie.

Kontrola stóp drabiny

Nie ustawiać drabiny na zabrudzonej powierzchni.

Podczas przenoszenia drabiny uważać, aby nie zaczepić o przewody elektryczne.

Drabiny używane do uzyski- wania dostępu do wyższych poziomów powinny wystawać przynajmniej 1 m nad punkt docelowy i być zamocowane w razie potrzeby.

Wchodząc na drabinę lub z niej schodząc, należy być zwróconym ku niej.

Przed użyciem upewnić się, że drabina jest w pełni rozłożona.

Maksymalna liczba jednoczesnych użytkowników drabiny

Zabezpieczyć góre/dół drabiny.

Nie opierać drabiny o nieodpowiednie powierzchnie.

Upewnić się, że urządzenia blokujące otwieranie są zatrzaśnięte.

Ustawiać drabinę odpowiednią stronę w górę.

Wprowadzenie

Drabina przegubowa jest produktem uniwersalnym, który można ustawiać w różnych pozycjach i na różnych wysokościach dzięki innowacyjnemu systemowi przegubów z blokadami. Uniwersalna drabina jest idealna do użytkowania w domu lub warsztacie, ale będzie też przydatna dla profesjonalistów

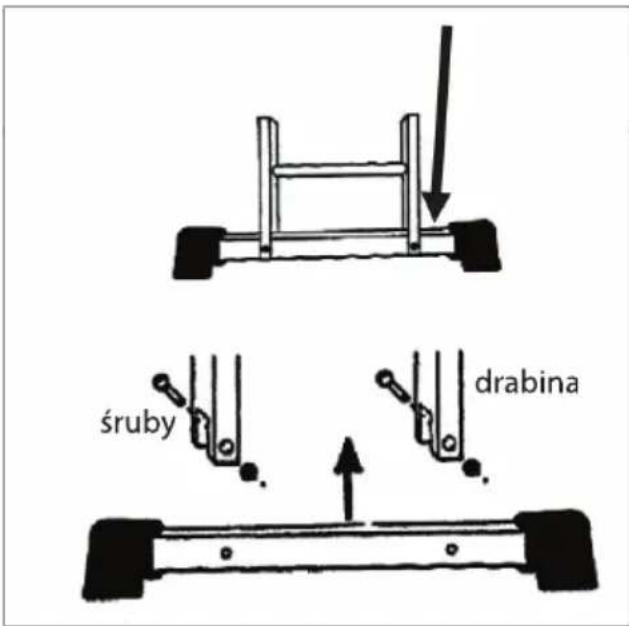

Instalowanie stabilizatora

1. Włożyć stabilizator w rowki podłużnicy.
2. Przełożyć śruby przez otwory w nogach i stabilizatorze. Założyć nakrętki i mocno dokręcić.

Zawsze używać stabilizatora.

OBSŁUGA:

Każdy przegub można zablokować w dwóch różnych pozycjach. Jeżeli drabina jest całkowicie złożona w pozycję do przechowywania, zaczepy są już w pozycji odblokowanej. Można przejść bezpośrednio do kroku 2. Aby ustawić drabinę w pozycji o żądanym kącie, należy wykonać następujące czynności:

1. Aby odblokować przeguby, pociągnąć dźwignię na każdym przegubie, aż zaczep będzie w pozycji odblokowanej
2. Po odblokowaniu przegubów rozłożyć drabinę pod kątem 180°, aby używać jej jako drabiny pojedynczej.
3. Przeguby automatycznie blokują się w ustalonych pozycjach.
4. Aby złożyć drabinę lub zmienić jej pozycję na inną, powtórzyć czynności z kroku 1 i 2.

Należy upewnić się, że przeguby są zablokowane.

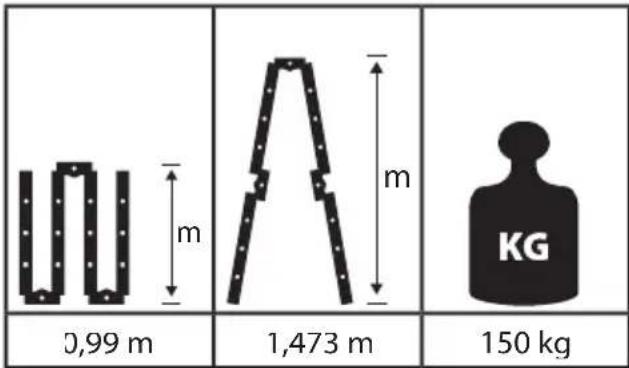

UMIEJSCOWIENIE

Pozycja drabiny pojedynczej
Pozycja drabiny stojącej
Pozycja przechowywania

Wysokość ostatniego użytecznego szczebla: około 790 mm Nie stawać na dwóch ostatnich szczeblach drabiny stojącej.

Wysokość ostatniego użytecznego szczebla: około 1880 mm Nie stawać na trzech ostatnich szczeblach drabiny przystawnej.

Zastosowania profesjonalne

1. Czynności kontrolne przed użyciem drabiny

Drabiny powinny używać tylko osoby sprawne ruchowo. Może być niebezpieczna dla osób z pewnymi chorobami lub biorących niektóre leki albo będących pod wpływem alkoho narkotyków.

Podczas przewożenia drabin na bagażniku lub w samochodzie ciężarowym należy je odpowiednio zabezpieczyć, aby uniknąć uszkodzeń.

Sprawdzić drabinę po dostawie i przed pierwszym użyciem, aby upewnić się, że jest w dobrym stanie i wszystkie jej części są sprawne.

Sprawdzić wzrokowo drabinę na początku dnia roboczego, gdy będzie używana.

W przypadku zastosowań profesjonalnych należy regularnie sprawdzać stan drabiny

Upewnić się, że drabina jest odpowiednia do danego zadania.

Nie używać uszkodzonej drabiny.

Nie używać drabiny zabrudzonej, np. mokrą farbą, błotem, olejem lub śniegiem.

W przypadku wykorzystania profesjonalnego konieczne jest przeprowadzenie oceny ryzyka, zgodnie z prawodawstwem kraju, w którym sprzęt ma być użytkowany.

Nie należy modyfi kować konstrukcji drabiny

2. Umieszczanie i ustawianie pionowe drabiny

Drabinę należy ustawić pionowo w odpowiedniej pozycji,

np. poprawny kąt drabiny przystawnej (kąt nachylenia

65–75°, około 1:4) z poziomymi

szczeblami lub stabilizatorami i pełnym otwarciem drabiny stojącej.

Drabiny przystawne ze stopniami powinny być używane, tak aby stopnie były ustawione poziomo.

Przed użyciem należy zabezpieczyć blokady, jeżeli są zamontowane.

Drabinę należy ustawić na równym, poziomym i stabilnym podłożu.

Drabinę przystawną należy oprzeć o płaską, solidną powierzchnię. Przed użyciem należy ją zabezpieczyć, np. przywiązać lub użyć odpowiedniego urządzenia stabilizującego.

Drabiny nie należy przestawiać, operując nią od góry.

Ustawiając drabinę, należy uwzględnić zagrożenie zderzenia z drabiną, przykładowo ze strony pieszych i pojazdów lub niebezpieczeństwo uderzenia jej drzwiami.

Zabezpieczyć w miarę możliwości drzwi (nie wyjścia ewakuacyjne) i okna w miejscu pracy.

Ostrzeżenie przed porażeniem prądem.

Określić zagrożenia elektryczne w miejscu pracy, np. przewody naziemne lub inny nieosłonięty sprzęt elektryczny. Nie używać drabiny w miejscach, w których istnieje zagrożenie porażenia prądem.

Drabinę należy ustawiać na jej stopach, a nie na szczeblach lub stabilizatorach.

Nie ustawiać drabiny na śliskich powierzchniach (takich jak lód, powierzchnie błyszczące lub powierzchnie o znacznym zanieczyszczeniu), chyba że podjęto inne środki zabezpieczające drabinę przed ześlizgnięciem lub oczyszczono zanieczyszczone powierzchnie.

Drabiny nigdy nie należy przestawiać, operując nią od góry.

3. Korzystanie z drabiny

Nie przekraczać maksymalnego dopuszczalnego obciążenia dla rodzaju drabiny.

Nie wychyłać się nadmiernie. Użytkownicy powinni utrzymywać taką pozycję, aby sprzączka paska (pępek) była między podłużnicami, a obie stopy na tym samym stopniu/szczeblu w trakcie wykonywania zadania.

Nie wykorzystywać drabiny przystawnej do komunikacji między poziomami bez dodatkowego zabezpieczenia, takiego jak przywiązanie lub użycie odpowiedniego urządzenia stabilizującego.

Nie używać drabin stojących, aby uzyskiwać dostęp do kolejnego poziomu.

Nie stawać na trzech górnych szczeblach drabiny przystawnej.

Nie stawać na dwóch górnych stopniach/szczeblach drabiny stojącej bez pomostu i poręczy dla rąk/kolan.

Nie stawać na czterech górnych stopniach/szczeblach drabiny stojącej z przedłużeniem drabiny na górze.

Drabiny powinny być używane wyłącznie do prac lekkich przez krótki czas.

W przypadku konieczności wykonywania prac elektrycznych należy używać drabin nieprzewodzących prądu.

Nie używać drabiny na zewnątrz w niesprzyjających warunkach pogodowych, np. przy silnym wietrze.

Nie pozwalać dzieciom bawić się na drabinie.

Zabezpieczyć w miarę możliwości drzwi (nie wyjścia ewakuacyjne) i okna w miejscu pracy.

Nie wchodzić ani nie schodzić inaczej niż przodem do drabiny

Wchodząc i schodząc z drabiny, trzymać się mocno jej elementów. Pracując na drabinie, należy stale trzymać się jej ręką lub zastosować inne środki bezpieczeństwa.

Nie używać drabiny jako mostu.

Nie używać nieodpowiedniego obuwia, wchodząc i schodząc z drabiny

Unikać nadmiernego obciążenia bocznego, np. podczas wiercenia w cegłach i betonie

Nie używać drabiny przez długi czas bez regularnych przerw (zmęczenie powoduje zagrożenie bezpieczeństwa).

Drabiny przystawne używane do uzyskiwania dostępu do wyższych poziomów powinny wystawać przynajmniej 1 m nad punkt docelowy i być zamocowane w razie potrzeby

Używając drabiny, nie należy przenosić ciężkiego lub nieporęcznego sprzętu.

Unikać prac, które powodują boczne obciążenie drabiny, takich jak boczne wiercenie w twardych materiałach (np. w murze lub betonie)

Pracując na drabinie, należy stale trzymać się jej ręką lub zastosować inne środki bezpieczeństwa.

Nie używać drabin stojących jako drabin przystawnych, chyba że zostały zaprojektowane do tego celu.

Nie należy przesuwać drabiny, stojąc na niej.

W przypadku użytkowania na zewnątrz należy wziąć pod uwagę wiatr

Używać drabiny tylko zgodnie z oznaczeniem kierunku i jedynie zgodnie z jej przeznaczeniem.

4. Dodatkowe ostrzeżenia dotyczące drabiny przegubowej

Drabiny o jednym lub wielu przegubach należy składać/ rozkładać leżące na ziemi, a nie w pozycji roboczej

Pozycje niedozwolone: pozycja M, pozycja góra do dołu.

Należy upewnić się, że przeguby są zablokowane.

5. Naprawa, konserwacja i przechowywanie

Naprawa i konserwacja powinny być wykonywane przez kompetentne osoby i być zgodne z instrukcjami producenta.

W celu wykonania naprawy lub uzyskania części zamiennych, takich jak np. stopy, należy w razie potrzeby skontaktować się z producentem lub dystrybutorem

Drabinę należy przechowywać zgodnie z zaleceniami producenta.

Drabiny wykonane z tworzywa termoplastycznego, termoutwardzalnego lub wzmacnianego tworzywa sztucznego, a także o konstrukcji z ich wykorzystaniem powinny być przechowywane w miejscu zabezpieczonym przed bezpośrednim działaniem promieni słonecznych.

Ważne zasady dotyczące przechowywania drabiny (nieużywanej):

- Czy drabina jest przechowywana z dala od miejsc, w których warunki mogłyby spowodować szybsze pogorszenie jej stanu (np. wilgoć, nadmierne ciepło lub narażenie na działanie żywiołów)?

- Czy drabina jest przechowywana w pozycji ułatwiającej utrzymanie jej liniowości (np. powieszona na podłużnicach na odpowiednich wieszakach do drabin lub położona na płasko na podłożu wolnym od przeszkód)?

- Czy drabina jest przechowywana w miejscu, w którym nie zostanie uszkodzona przez pojazdy, ciężkie przedmioty lub zanieczyszczenia?

- Czy drabina jest przechowywana w miejscu, w którym nie grozi jej przewrócenie lub nie będzie stanowić przeszkody?

- Czy drabina jest przechowywana bezpieczeństwie w miejscu, w którym nie może być łatwo używa do przestępstwa?

- Jeżeli drabina jest umieszczona na stałe (np. przy rusztowaniu), czy jest zabezpieczona przed nieupoważnionym używaniem (np. przez dzieci)?

Konserwacja i przechowywanie drabiny

Przechowywać drabinę w czystym, suchym miejscu

Podczas przenoszenia trzymać drabinę mocno

Nigdy nie przechowywać żadnych materiałów na drabinie

Czyścić drabinę z zanieczyszczeń i ciał obcych

Czyścić drabinę po każdym użyciu.

Regularnie sprawdzać części i przeguby drabiny. Regularnie smarować przeguby Zachować przy tym ostrożność, aby nie ubrudzić smarem szczebli ani poręczy.

Wykonując regularne kontrole, należy uwzględnić następujące czynności kontrolne:

• Sprawdzić, czy podłużnice/nogi (elementy pionowe) nie są wygięte skręcone, wgnieccione, pęknięte, zardzewiałe ani zmurszałe.
• Sprawdzić, czy podłużnice/nogi w miejscach mocowania innych elementów drabiny są w dobrym stanie
• Sprawdzić, czy połączenia (zwykle nity, śruby lub wkręty) są kompletnej dokręcone i niezardzewiałe.
• Sprawdzić, czy szczeble/stopnie nie są wybrakowane, obluzowane, nadmiernie zużyte, zardzewiałe ani uszkodzone

• Sprawdzić, czy przeguby między przednimi i tylnymi częściami nie są uszkodzone, obluzowane ani zardzewiałe

• Sprawdzić, czy blokada jest w pozycji poziomej, a tylne poręcze i wzmocnienia rogów nie są wybrakowane, wygięte obluzowane, zardzewiałe ani uszkodzone

• Sprawdzić, czy haki na szczeble nie są wybrakowane, uszkodzone, obluzowane ani zardzewiałe, a także czy można je poprawnie zamocować na szczeblach
• Sprawdzić, czy wsporniki prowadzące szczebli nie są wybrakowane, uszkodzone, obluzowane an zardzewiałe, a także czy można je poprawnie zamocować na odpowiednich podłużnicach
• Sprawdzić, czy gumowe stopy/zatyczki nie są wybrakowane, obluzowane, nadmiernie zużyte, zardzewiałe ani uszkodzone
• Sprawdzić, czy cała drabina jest wolna od zanieczyszczeń (np. brudu, błota, farby oleju lub smaru)
• Sprawdzić, czy zaczepy blokujące (jeżeli są zamocowane) nie są uszkodzone ani zardzewiałe i działają prawidłowo
• Sprawdzić, czy pomost (jeżeli jest zamocowany) ma wszystkie części i połączenia, a także czy nie jest uszkodzony ani zardzewiały

Jeżeli dowolne z powyższych czynności kontrolnych wykażą nieprawidłowości, NIE wolno używać drabiny.

Przyczyny wypadków

Poniżej przedstawiono niewyczerpującą listę zagrożeń i przykładowych przyczyn, które są częstymi przyczynami wypadków występujących podczas korzystania z drabin. Posłużyły one do opracowania informacji w tej instrukcji obsługi:

a) Utrata stabilności:

Poniżej przedstawiono niewyczerpującą listę zagrożeń i przykładowych przyczyn, które są częstymi przyczynami wypadków występujących podczas korzystania z drabin. Posłużyły one do opracowania informacji w tej instrukcji obsługi:

1) nieprawidłowe ustawienie drabiny (np. nieodpowiedni kąt oparcia drabiny przystawnej lub niepełne otwarcie drabiny stojącej);
2) przesunięcie dolnej części na zewnątrz (tj. odsuwanie się dolnej części drabiny od ściany);
3) ześlizgnięcie w bok, upadek w bok i przechodzenie przez szczyt drabin przystawnych (np. nadmierne wychylenie się lub delikatna powierzchnia górna);
4) stan drabiny (np. brak stóp przeciwpoślizgowych).
5) schodzenie z drabiny bez zabezpieczenia;
6) stan podłoża (np. niestabilne podłoże, nachylony grunt, śliska powierzchnia lub zanieczyszczenia na powierzchni);
7) niepomyślne warunki pogodowe (tj. silne wiatry);
8) zderzenie z drabiną (np. pojazd lub drzwi);
9) nieprawidłowy dobór rodzaju drabiny (np. zbyt krótka, nieodpowiednia dc zadania).

b) Nieprawidłowa obsługa:

1) rozkładanie drabiny w pozycję roboczą;
2) ustawianie pionowe i demontaż drabiny;
3) przenoszenie przedmiotów w górę drabiny.

c) Poślizgnięcie i upadek użytkownika:

1) nieodpowiednie obuwie;
2) zanieczyszczone szczeble lub stopnie;
3) niebezpieczne praktyki użytkownika (np. wchodzenie po dwa szczeble naraz, zjeżdżanie po podłużnicach).

d) Uszkodzenia konstrukcji drabiny

1) stan drabiny (np. uszkodzone podłużnice);
2) przeciążenie drabiny;
3) niezamierzone użycie.

e) Zagrożenia elektryczne:

1) konieczność przeprowadzenia prac pod napięciem (np. wykrywanie usterek);
2) ustawianie drabiny zbyt blisko podzespołów elektrycznych pod napięciem (np. naziemne linie energetyczne);
3) uszkodzenie sprzętu elektrycznego przez drabinę (np. osłony lub izolacja ochronna);
4) nieprawidłowy dobór rodzaju drabiny do prac elektrycznych.

Punkt serwisowy

Uwaga: Zadając pytania dotyczące niniejszego produktu, należy podawać numer modelu.

Numer modelu można znaleźć na okładce niniejszej instrukcji obsługi i tabliczce znamionowej.

Prosimy o kontakt z punktem serwisowym w sprawach

• reklamacje
• części zamienne
• zwroty
• gwarancje
• www.schou.com

Wyprodukowano w Chinskiej Republice Ludowe.

Producent:

Schou Company A/S

Nordager 3

DK-6000 Kolding

Wszelkie prawa zastrzeżone. Niniejszego podręcznika użytkownika nie wolno w żaden sposób powielać częściowo ani w całości, elektronicznie bądź mechanicznie (np. poprzez fotokopie lub skany), tłumaczyć an przechowywać w bazie danych z funkcją wyszukiwania bez uprzedniej zgody Schou Company A/S wyrażonej na piśmie.

REDEL
