Tipo de producto	Escalera articulada multifunciones
Marca	Norstep
Modelo	57631
Categoría	Escalera
Carga máxima	150 kg
Altura máxima de uso (escalera apoyada)	1,88 m
Altura máxima de uso (escalera doble)	0,79 m
Ángulo de inclinación recomendado	65-75° (proporción 1:4)
Material	Aluminio
Usos	Doméstico y profesional
Posiciones	Escalera simple, escalera doble, almacenamiento
Dispositivos de seguridad	Barra de estabilización, articulaciones de bloqueo automático, pies antideslizantes
Normas de seguridad	Conforme a la norma EN 131
Número máximo de personas	1 persona por lado
Mantenimiento	Limpieza después del uso, inspección regular de los componentes, engrase de las articulaciones
Almacenamiento	Lugar limpio y seco, protegido del sol (modelos termoplásticos)
Reparaciones	Contactar al fabricante (Schou Company A/S) o al distribuidor
Piezas de repuesto	Disponibles en www.schou.com
Garantía	Ver condiciones en www.schou.com
Fabricante	Schou Company A/S, Nordager 31, DK-6000 Kolding, Dinamarca
País de origen	R.P.C. (China)

Preguntas frecuentes - 57631 Norstep

¿Cómo desplegar la escalera en posición simple?

Para desplegar la escalera en posición simple, tire de las palancas de las articulaciones para desbloquearlas, luego abra la escalera a 180°. Las articulaciones se bloquean automáticamente. Asegúrese de que estén bien bloqueadas antes de usar.

¿Cuál es la carga máxima soportada por la escalera?

La carga máxima es de 150 kg. No supere nunca este límite para evitar cualquier riesgo de caída.

¿Cómo instalar la barra de estabilización?

Inserte la barra de estabilización en las ranuras en la parte inferior de los montantes, luego pase los pernos y apriete las tuercas firmemente. Utilice siempre la barra de estabilización para mayor seguridad.

¿Puedo usar la escalera en posición de escalera doble para acceder a un nivel superior?

No, las escaleras dobles no deben usarse para acceder a un nivel contiguo. Use mejor la escalera en posición de escalera simple para acceder a un nivel superior, asegurándose de que sobresalga al menos 1 m por encima del punto de apoyo.

¿Cuáles son las posiciones prohibidas para esta escalera articulada?

Las posiciones prohibidas son la posición en M y la posición al revés. No pliegue ni despliegue nunca la escalera en estas posiciones.

¿Cómo mantener la escalera?

Limpie la escalera después de cada uso. Verifique regularmente el estado de los montantes, peldaños, articulaciones y pies antideslizantes. Engrase las articulaciones con cuidado sin que el aceite gotee sobre los barrotes.

¿La escalera es adecuada para uso profesional?

Sí, la escalera puede ser utilizada para uso profesional. Se debe realizar una evaluación de riesgos conforme a la legislación del país antes de su uso. Se requiere una inspección periódica regular.

¿Qué hacer si la escalera está dañada?

Si la escalera presenta daños (montantes torcidos, peldaños faltantes, etc.), no la use. Contacte al fabricante (Schou Company A/S) o al distribuidor para reparaciones y piezas de repuesto a través de www.schou.com.

¿Cuál es la altura máxima a la que puedo estar parado en la escalera?

En configuración de escalera doble, no se pare en los dos últimos peldaños superiores (altura máx. ~0,79 m). En configuración de escalera apoyada, no se pare en los tres últimos peldaños superiores (altura máx. ~1,88 m).

¿Dónde puedo descargar el manual completo?

El manual completo en francés está disponible gratuitamente en formato PDF en el sitio notice-facile.com. También puede solicitar una traducción a otros idiomas a través del formulario en el sitio.

MANUAL DE USUARIO 57631 Norstep

Manual de instrucciones

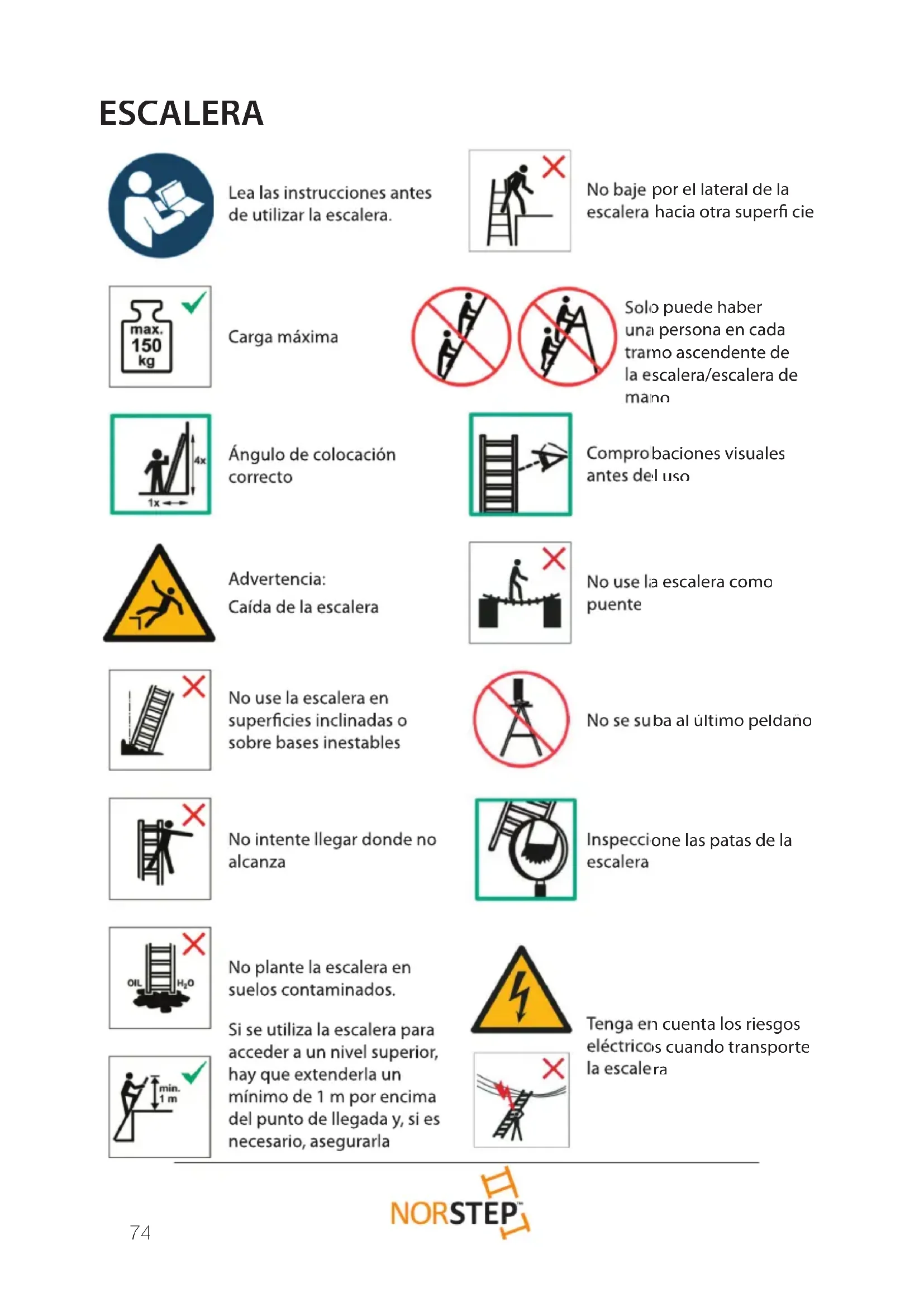

Lea las instrucciones antes de utilizar la escalera.

No baje por el lateral de la escalera hacia otra superfi cie

Carga máxima

Solo puede haber una persona en cada tramo ascendente de la escalera/escalera de mano

Ángulo de colocación correcto

Comprobaciones visuales antes del uso

Advertencia: Caída de la escalera

No use la escalera como puente

No use la escalera en superficies inclinadas o sobre bases inestables

No intente llegar donde no alcanza

Inspeccione las patas de la escalera

No plante la escalera en suelos contaminados.

Tenga en cuenta los riesgos eléctricos cuando transporte la escalera

Si se utiliza la escalera para acceder a un nivel superior, hay que extenderla un mínimo de 1 m por encima del punto de llegada y, si es necesario, asegurarla

Póngase de cara a la escalera para subir o bajar

Cuando la escalera se use como escalera de tijera, asegúrese de que está totalmente abierta antes de utilizarla

Número máximo de usuarios en la escalera

Fije la parte superior/inferior de la escalera

No apoye la escalera en superficies no adecuada.

Asegúrese de que los dispositivos de fi jaciór estén activados

Suba a la escalera de la manera correcta

Introducción

La escalera múltiple articulada es una escalera multiuso que se puede ajustar en distintas posiciones y alturas gracias a un innovador sistema de articulaciones y ñ jaciones. Esta escalera tan versátil es idónea para ser utilizada en casa o en un taller, y es útil para profesionales

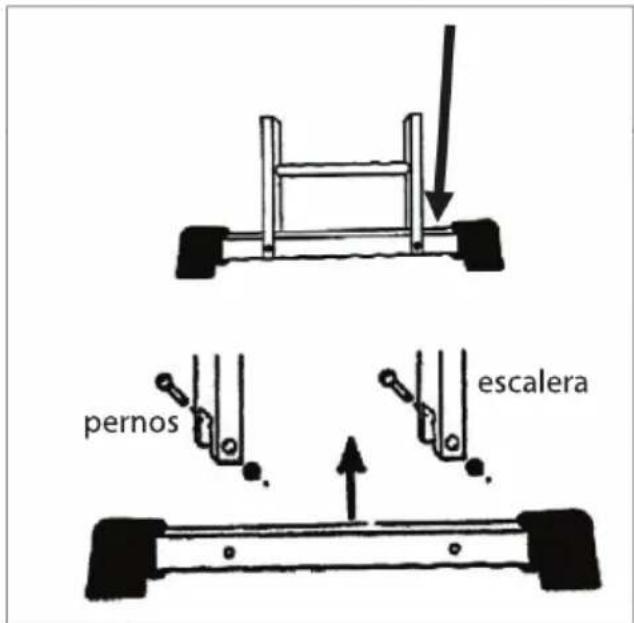

Cómo instalar la barra estabilizadora

1. Introduzca la barra estabilizadora en las ranuras de los largueros
2. Haga pasar los pernos por las patas y la barra estabilizadora. Fije las tuercas y apriételas de modo que queden seguras

¡Use siempre la barra estabilizadora

FUNCIONAMIENTO

Todas las bisagras se pueden bloquear en dos posiciones distintas. Si la escalera está completamente plegada en la posición de almacenaje, las lengüetas de bloqueo ya estarán en la posición abierta, de modo que podrá pasar directamente al paso 2. Para ajustar el ángulo a la posición deseada, siga los pasos siguientes:

1. Para desbloquear las articulaciones, tire de la palanca de cada una hasta que la lengüeta de bloqueo esté en la posición abierta.
2. Con las articulaciones abiertas, ponga la escalera a un ángulo de 180° para usarla como escalera simple
3. Las bisagras se bloquean automáticamente cuando se alcanza la posición
4. Para cerrar la escalera, o cambiarla de una posición a otra, repita los pasos 1 y 2.

Asegúrese de que las bisagras estén fi jadas

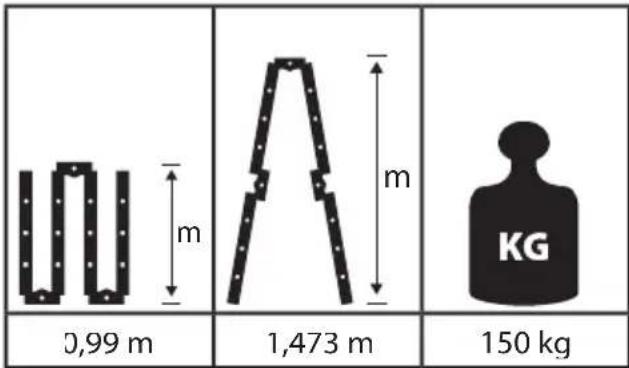

POSICIONES

Posición como escalera de pie
Posición como escalera de tijera
Posición de almacenaje

Altura máxima de pie: aprox. 790 mm. No se suba a los dos peldaños superiores de una escalera de tijera.

Altura máxima de pie: aprox. 1880 mm. No se suba a los tres peldaños superiores de una escalera apoyada.

Uso profesional

1. Antes de usar la escalera

Asegúrese de tener las condiciones físicas

adecuadas para usar una escalera. Ciertos trastornos o medicaciones, así como el consumo de alcohol o drogas, podrían hacer que usar la escalera resultase peligroso;

Si transporta escaleras sobre bacas o en un camión, asegúrese de que estén bien colocadas para prevenir daños;

Revise la escalera a su entrega y antes de utilizarla por primera vez para asegurarse de que todas las partes estén en buen estado y funcionen correctamente;

Inspeccione visualmente la escalera al principio de cada día de trabajo en que vaya a usarla;

Si se usa profesionalmente, hay que somete la escalera a inspecciones periódicas;

Asegúrese de que la escalera es adecuada para la tarea que va realizar,

No use la escalera si presenta defectos;

No use la escalera si presenta la superfi ci presenta sustancias como pintura mojada, barro, aceite o nieve

Para el uso profesional, debe realizarse un análisis de riesgo conforme a la legislación del país en el que se utilice.

No modifi que el diseño de la escalera

2. Colocación y montaje de la escalera

La escalera debe plantarse en la posición correcta, por ejemplo en cuanto al ángulo para una escalera apoyada (ángulo de inclinación de 65-75°, aproximadamente 1:4), a la horizontalidad de los peldaños y la abertura completa de una escalera de tijera;

Las escaleras apoyables con peldaños deben utilizarse para los peldaños estén en posición horizontal.

Si se instalan dispositivos de bloqueo, deberán estar totalmente asegurados antes de su uso.

La escalera estará en una base plana, estable y fi ja

Una escalera apoyada debería apoyarse sobre una superfi cie plana y resistente, ) hay que fi jarla antes de su uso, es deci atarla o bloquearla usando un dispositivo de estabilidad adecuado;

La escalera nunca debe colocarse desde arriba;

Al colocar la escalera tenga en cuenta el riesgo de choques contra la misma, por ejemplo por parte de peatones, vehículos o puertas; si es posible, atranque las puertas (excepto salidas de emergencia) y ventanas del lugar de trabajo.

Atención: peligro de electricidad Identifi que cualquier riesgo eléctrico en el área de trabajo, como cables aéreos u otro equipo eléctrico expuesto y no utilice la escalera donde se producen los riesgos eléctricos;

La escalera deberá apoyarse sobre sus patas, no los peldaños;

No coloque escaleras sobre superfi cies resbaladizas (como hielo, superfi cies refl ectantes o superfi cies sólidas que presenten una contaminación signih cativa) a no ser que se tomen medidas efectivas adicionales para impedir que la escalera resbale o se compruebe que las superfi cies afectadas están sufi cientemente limpias

No mueva nunca la escalera agarrándola por arriba.

3. Cómo usar la escalera

No exceda la carga máxima permitida para el tipo de escalera;

No intente llegar donde no alcance; los usuarios deberían mantener la hebilla del cinturón (el ombligo) entre los largueros, y ambos pies en el mismo travesaño durante toda la tarea;

No se baje de una escalera apoyada en un nivel más alto sin seguridad adicional, como ataduras o un dispositivo de estabilidad adecuado;

No use escaleras de tijera para acceder a un nivel más alto;

No se suba a los tres peldaños superiores de una escalera apoyada;

No se suba a los dos peldaños superiores de una escalera de tijera sin plataforma ni barandilla/ protector de rodillas.

No se suba a los cuatro peldaños superiores de una escalera de tijera con una escalera telescópica en la parte superior

Las escaleras solo deben utilizarse para trabajos ligeros de corta duración;

Use escaleras no conductoras para trabajos eléctricos que no pueda evitar hacer bajo tensión;

No use la escalera al aire libre en condiciones climáticas adversas, tales como viento fuerte;

Asegúrese de que los niños no puedan jugar en la escalera;

Asegure las puertas (que no sean salidas de emergencia) y ventanas en el área de trabajo siempre que sea posible;

Agárrese bien a la escalera para subir y bajar; agárrese siempre con una mano mientras trabaja desde una escalera; si no puede hacerlo, tome precauciones de seguridad adicionales;

No use la escalera como puente

Póngase calzado adecuado para usar la escalera

Evite un exceso de carga lateral, por ejemplo al taladrar ladrillos y hormigón;

No pase largos períodos en una escalera sin descansos regulares (el cansancio es un riesgo);

Si se utiliza la escalera apoyable para acceder a un nivel superior, hay que extenderla un mínimo de 1 m por encima del punto de llegada y, si es necesario, asegurarla

No lleve equipo pesado o difícil de manejar mientras usa una escalera.

Evite trabajos que supongan una carga lateral en la escalera, como la perforación lateral de materiales sólidos (por ejemplo, ladrillo u hormigón);

Agárrese con una mano mientras trabaja desde una escalera; si no puede hacerlo, tome precauciones de seguridad adicionales;

Las escaleras de tijera no se utilizarán como escaleras apoyables a menos que estén diseñadas para tal h n

No mueva la escalera mientras esté montado en ella.

Si la usa al aire libre, tenga cuidado con el viento.

Utilice la escalera solo en la dirección indicada, solo si el diseño de la escalera así lo exige.

4. Advertencia adicional para escalera múltiple articulada

Las escaleras individuales o múltiples ajuntadas deberían abrirse o cerrarse tumbadas en el suelo, no en la posición de uso.

Posiciones prohibidas Posición M, posición boca abajo;

Asegúrese de que las bisagras estén bloqueadas.

5. Reparación, mantenimiento y almacenamiento

Los trabajos de reparación y mantenimiento deben ser realizados por una persona competente conforme a las instrucciones del fabricante.

Para reparaciones o para obtener piezas de recambio, como por ejemplo patas; si es necesario, póngase en contacto con el fabricante o distribuidor.

Las escaleras deberían guardarse conforme a las instrucciones del fabricante.

Las escaleras de termoplástico o que usen termoplástico, plástico termoendurecible o materiales plásticos retorzados deberían ahorrarse protegidas de la luz directa del sol.

Al guardar una escalera (mientras no se utiliza), tenga en cuenta lo siguiente

• ¿Está la escalera guardada en un lugar en que no la afecten elementos que podrían deteriorarla más rápidamente (por ejemplo, humedad, calor excesivo o exposición a la intemperie)?
• ¿Está la escalera guardada en una posición que le ayude a permanecer recta (por ejemplo, colgada de los largueros en soportes adecuados, o colocada en una superfí cie plana y libre de obstáculos);
• ¿Está la escalera guardada en un lugar donde no pueda ser dañada por vehículos, objetos pesados o contaminantes?
• ¿Está la escalera guardada en un lugar en el que no suponga riesgo de tropiezos o una obstrucción?
• ¿Está la escalera guardada de forma segura en un lugar en que no se pueda utilizar fácilmente con fi nes delictivos
• Si la escalera está colocada de forma hi ja (p. ej. en un andamio), ¿está asegurada para que no se puedan subir personas no autorizadas (por. ej. niños)?

Mantenimiento y almacenamiento de su escalera

Guarde la escalera en un lugar limpio y seco

Sujete la escalera fi rmemente cuando la mueva

No guarde nunca materiales sobre la escalera

Mantenga su escalera limpia y sin ningún material ajeno a la misma.

Limpie la escalera después de cada uso

Compruebe regularmente las partes y articulaciones de la escalera. Lubrique las articulaciones regularmente, pero hágalo con cuidado para asegurarse de que no gotee aceite sobre largueros ni peldaños.

Durante la inspección periódica hay que tener en cuenta los puntos siguientes:

- Asegúrese de que los largueros/patas (laterales) no estén doblados, dañados, torcidos, abollados, agrietados, corroídos ni podridos

- Asegúrese de que los largueros/patas estén en buen estado alrededor de los puntos de fi jación del resto d componentes;

- Asegúrese de que no falten fi jaciones (normalmente remaches, tornillos c pernos), así como de que no estén sueltas ni corroídas

- Asegúrese de que no falte ningún peldaño, así como de que no estér sueltos, desgastados, corroídos ni dañados,

• Asegúrese de que las articulaciones entre la sección frontal y la trasera no presenten daños, así como de que no estén sueltas ni corroídas;
• Asegúrese de que el cierre queda horizontal, de que no falten raíles traseros ni puntales en las esquinas, así como de que no están doblados, sueltos, corroídos ni dañados;
• Asegúrese de que no falten ganchos de los peldaños, así como de que no estén sueltos ni corroídos, y de que se fi jer correctamente en los peldaños;
• Asegúrese de que no falten soportes de los rieles, así como de que no estén dañados, suelos ni corroídos, y de que se fi jen correctamente en el larguerc correspondiente;
• Asegúrese de que no falte ningún taco de las patas, así como de que no estén sueltos, desgastados, corroídos ni dañados;
• Asegúrese de que no haya ninguna sustancia ajena en la escalera (por ejemplo suciedad, barro, pintura, aceite o grasa);
• Asegúrese de que las pestañas de bloqueo (si hay) no estén dañadas ni corroídas, y de que funcionen correctamente;
• Asegúrese de que la plataforma (si hay) tenga todas las piezas y fi jaciones, y que no esté dañada ni corroída.

Si alguna de las comprobaciones anteriores no obtiene buen resultado, NO use la escalera.

Motivos de accidentes

La siguiente lista de peligros y ejemplos de sus causas, que no es exhaustiva, son algunos de los motivos más habituales de accidentes en el uso de escaleras, y son la base a partir de la cual se ha desarrollado la información de este manual

a) Pérdida de estabilidad:

La siguiente lista de peligros y ejemplos de sus causas, que no es exhaustiva, son algunos de los motivos más habituales de accidentes en el uso de escaleras, y son la base a partir de la cual se ha desarrollado la información de este manual

1) Colocación incorrecta de la escalera (por ejemplo, ángulo de inclinación incorrecto, o no haber abierto completamente una escalera de tijera).
2) Resbalón hacia afuera de la base (por ejemplo, la parte inferior de la escalera resbala apartándose de la pared);
3) Resbalón lateral que provoca una caída lateral y que se vuelque la escalera (por ejemplo, al intentar llegar donde no se alcanza, o al apoyar la parte superior de la escalera en una superfi cie frágil),
4) Mal estado de la escalera (por ejemplo, ausencia de patas antideslizantes);
5) Bajarse desde cierta altura de una escalera no asegurada;
6) Condiciones del suelo (tales como suelos blandos inestables, suelos inclinados superh cies resbaladizas o superh cie sólidas contaminadas).
7) Condiciones climáticas adversas (como viento);
8) Choques con la escalera (como un vehículo o una puerta);
9) Elección incorrecta de la escalera (por ejemplo, elegir una escalera demasiado corta o hacer una tarea no adecuada).

b) Manejo:

1) Colocación de la escalera en la posición de trabajo;
2) Montaje y desmontaje de la escalera;
3) Cargar objetos por la escalera.

c) Resbalones y caídas del usuario:

1) Calzado inadecuado;
2) Suciedad en los peldaños;
3) Comportamientos inseguros por parte del usuario (como subir 2 peldaños a la vez, deslizarse por los largueros).

d) Fallo estructural de la escalera:

1) Mal estado de la escalera (por ejemplo, daños en los largueros);
2) Sobrecarga de la escalera:
3) Uso no previsto.

e) Peligros eléctricos:

1) Trabajos que no hay más remedio que hacer bajo tensión (por ejemplo, encontrar fallos);
2) Colocar la escalera demasiado cerca de equipos eléctricos en tensión (como líneas eléctricas aéreas);
3) Escaleras que dañan equipos eléctricos (como cubiertas o aislamientos de protección);
4) Elección incorrecta del tipo de escalera para trabajos eléctricos.

Centro de servicio

Nota: Por favor, cite el número de modelo del producto relacionado con todas las preguntas.

El número de modelo se muestra en la parte frontal de este manual y en la placa de características del producto.

Para:

• Reclamaciones
• Piezas de recambio
• Devolución de mercancías
• Asuntos de garantía
• www.schou.com

Fabricado en People's Republic of China (P.R.C

Fabricante:

Schou Company A/S

Nordager 31

DK-6000 Kolding

Todos los derechos reservados. El contenido de este manual no puede ser reproducido, ni total ni tampoco parcialmente, de cualquier forma por medios electrónicos o mecánicos, por ejemplo, fotocopias o publicación, traducción o guardado en un almacén de información y sistema de recuperación, sin la previa autorización por escrito de Schou Company A/S.

SCALA
