Typ produktu	Zamiatarka samojezdna z przednim wyładunkiem wspomaganym
Marka	Lavor
Model	SWL R1300
Zasilanie	Diesel
Silnik	Kubota D722-EF01, 14,7 kW przy 3600 obr/min
Szerokość czyszczenia (z 1 szczotką boczną)	1300 mm
Szerokość czyszczenia (z 2 szczotkami bocznymi)	1600 mm
Pojemność zbiornika na odpady	490 L
Maksymalna prędkość jazdy	12 km/h
Prędkość robocza	8 km/h
Maksymalne nachylenie	18%
Waga (wersja standardowa)	950 kg
Wymiary (dł. x szer. x wys.)	2250 x 1450 x 1540 mm
Powierzchnia filtracji	8 m² (1 filtr kieszeniowy)
Maksymalna wydajność czyszczenia	19200 m²/h
Napęd	Hydrauliczny
Naciąg	Tylny
Gwarantowany poziom hałasu	92 dB(A)
System odsysania	Filtr kieszeniowy z wytrząsaczem
Urządzenia bezpieczeństwa	Pas bezpieczeństwa, automatyczne zatrzymanie przy podniesieniu operatora, belka zabezpieczająca kontenera
Konserwacja bieżąca	Wymiana oleju silnikowego co 90-100 h, czyszczenie filtra powietrza co 25 h, kontrola uszczelek przeciwpyłowych co 70-100 h

Często zadawane pytania - SWL R1300 Lavor

Co zrobić, jeśli zamiatarka wytwarza kurz podczas pracy?

Sprawdź, czy odsysanie jest włączone (przełącznik Part. 12). Jeśli filtr jest zatkany, wyczyść go wytrząsaczem lub wyjmij do dokładnego czyszczenia. Wymień filtr, jeśli jest uszkodzony. Upewnij się, że filtr jest prawidłowo włożony z uszczelką. Ogranicz używanie szczotki bocznej do krawędzi i narożników. Sprawdź stan uszczelek bocznych i wymień je w razie potrzeby.

Co zrobić, jeśli maszyna pozostawia brud na podłodze?

Wyreguluj nacisk szczotki centralnej (Part. 9), aby uzyskać ślad 3-5 cm na podłodze. Jeśli szczotka jest zużyta, wymień ją. Usuń druty lub sznurki owinięte wokół szczotek. Sprawdź uszczelki boczne i wymień je, jeśli są uszkodzone. Opróżnij pojemnik na odpady, jeśli jest pełny.

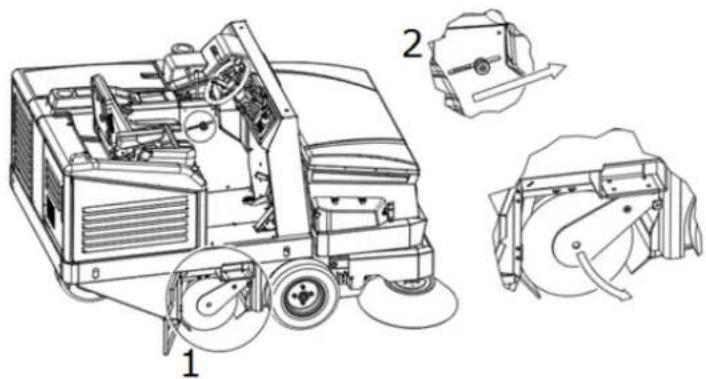

Jak wyregulować nacisk szczotki centralnej?

Odkręć pokrętło regulacji (Part. 9 Rysunek 12) i przesuń je do przodu, aby obniżyć szczotkę i zwiększyć jej nacisk. Po regulacji włącz szczotkę centralną bez jazdy na 10-15 sekund, a następnie sprawdź ślad na podłodze: powinien mieć 3-5 cm szerokości. Dokręć pokrętło, aby zablokować pozycję.

Jak opróżnić pojemnik na odpady?

Zamknij klapę pojemnika za pomocą sterowania Part. 15. Podnieś pojemnik za pomocą sterowania Part. 14, przytrzymując je w dół, aż do uzyskania żądanej pozycji. Otwórz klapę, aby wysypać odpady. Po opróżnieniu opuść pojemnik i otwórz klapę, aby kontynuować czyszczenie. WAŻNE: zainstaluj belkę zabezpieczającą (Part. 10) podczas podnoszenia, aby uniknąć przypadkowego zamknięcia.

Jak uruchomić zamiatarkę?

Obróć kluczyk zapłonu (Part. 1) w pozycję ON, a następnie w pozycję GL, aby podgrzać (poczekaj na zgaśnięcie kontrolki). Następnie obróć w pozycję ST, aby uruchomić silnik. Zwolnij kluczyk. Ustaw regulator obrotów silnika (Part. 2) na 1/3 skoku, aby rozgrzać, a następnie na 1/2-3/4 do pracy. Wszystkie czynności wykonuj siedząc, z zapiętym pasem bezpieczeństwa.

Jakie są warunki zabronionego użytkowania?

Nie używaj maszyny na nachyleniach powyżej 18%, w środowiskach wybuchowych lub łatwopalnych, na powierzchniach ziemnych lub żwirowych, do zbierania olejów lub chemikaliów, na drogach publicznych, do zamiatania śniegu lub mokrych powierzchni, ani w obecności materiałów włóknistych. Nigdy nie holuj maszyny ani nie używaj jej jako podpory.

Jak konserwować filtr przeciwkurzowy?

Co 200-300 godzin czyść filtr kieszeniowy. Do głębokiego czyszczenia wyjmij filtr: otwórz pokrywę, odłącz silniki odsysania, unieś wspornik, zdemontuj klatkę wibratora i ramę. Przedmuchaj sprężonym powietrzem od zewnątrz do wewnątrz. Sprawdź stan uszczelki i zmontuj w odwrotnej kolejności.

Co robić w przypadku awarii?

Obróć kluczyk zapłonu w pozycję OFF, aby zatrzymać awaryjnie. Zaciągnij hamulec postojowy. Oddal się od maszyny i w razie potrzeby wezwij pomoc. Przed ponownym uruchomieniem sprawdź, czy wszystkie osłony i urządzenia bezpieczeństwa są sprawne.

Jak wymienić szczotkę boczną?

Podnieś szczotkę boczną za pomocą sterowania Part. 10. Odkręć pierścień (Part. 1 Rysunek 47), aby odłączyć szczotkę od kołnierza. Wymień na nową, dokręć pierścień i wyreguluj wysokość, dostosowując śrubę (Part. 1 Rysunek 41), aby szczotka lekko dotykała podłoża.

Jaki jest okres gwarancji na zamiatarkę?

Gwarancja obejmuje wady produkcyjne lub montażowe przez 12 miesięcy od daty sprzedaży. Obejmuje tylko wymianę lub naprawę wadliwych części. Uszkodzenia wynikające z normalnego zużycia, niewłaściwego użytkowania lub nieodpowiednich regulacji nie są objęte gwarancją.

INSTRUKCJA OBSŁUGI SWL R1300 Lavor

ATTENZIONE: leggere le istruzioni prima dell'utilizzo.
WARNING: read the instructions carefully before use.
FR ATTENTION: lire attentivement les instructions avant l'usage.
DE ACHTUNG: Die Anweisungen bitte vor Gebrauch sorgfältig lesen.
ES ADVERTENCIA: leer atentamente las advertencias antes el uso de aparado.
UWAGA: przed użyciem przeczytać instrukcje.
ВНИМАНИЕ: перед использованием прочитайте инструкцию по эксплуатации.
NL LET OP: vóór gebruik de gebruiksaanwijzing aandachtig lezen.

W niniejszej instrukcji oraz na maszynie zastosowane zostały symbole opisane poniżej, które mogą występować pojedynczo lub w różnych kombinacjach.

	Wskazuje ostrzeżenie lub uwagę dotyczące zasadniczych lub przydatnych funkcji. Zwrócić szczególną uwagę na bloki tekstowe, które zostały oznaczone tym symbolem.
	Wskazuje uwagę dotyczącą zasadniczych lub przydatnych funkcji.
	Wskazuje konieczność przeczytania instrukcji obsługi i konserwacji przed wykonaniem jakiegokolwiek działania
	Wskazuje, że informacje, które zostały oznaczone tym symbolem, dotyczą konserwacji.

Powołać się na odpowiednie instrukcje dotyczące części maszyny (np. silnik, akumulatory, itp.) aby zapoznać się z symbolami, które nie zostały opisane w niniejszej instrukcji.

PRZED UŻYCIEM MASZYNY NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ OBSŁUGI.

SPÓŁKA UCHYLA SIĘ OD JAKIEJKOLWIEK ODPOWIEDZIALNOŚCI ZA SZKODY DLA OSÓB I/LUB MIENIA SPOWODOWANE NIEPRZESTRZEGANIEM NORM WSKAZANYCH W NINIEJSZEJ INSTRUKCJI LUB NIEPOPRAWNYM I/LUB NIEPRAWIDŁOWYM UŻYWANIEM MASZYNY.

MASZYNA NIE MOŻE BYĆ UŻYWANA PRZEZ OSOBY (ŁĄCZNIE Z DZIEĆMI) O OGRANICZONYCH ZDOLNOŚCIACH FIZYCZNYCH, SENSORYCZNYCH LUB UMYSŁOWYCH LUB KTÓRE NIE PRZECZYTAŁY I W PEŁNI NIE ZROZUMIAŁY ZAWARTOŚCI NINIEJSZEJ INSTRUKCJI.

UŻYTKOWANIE MASZYNY MUSI BYĆ NADZOROWANE, ABY UNIKNĄĆ JEJ UŻYCIA PRZEZ DZIECI.

MASZYNA ZOSTAŁA ZAPROJEKTOWANA DO UŻYTKU KOMERCYJNEGO, NA PRZYKŁAD W HOTELACH, SZPITALACH, PUNKTACH HANDLOWYCH, SKLEPACH, BIURACH, WYNAJĘTYCH POMIESZCZENIACH I OGÓLNIE W OBIEKTACH O DUŻYCH PRZESTRZENIACH.

PONADTO MASZYNA:

• NIE MOŻE BYĆ UŻYWANA LUB PRZECHOWYWANA W ŚRODOWISKU ZEWNETRZNYM, NARAŻONA NA DZIAŁANIE DESZCZU ORAZ W POMIESZCZENIACH WILGOTNYCH;
  • MUSI BYĆ PRZECHOWYWANA POD PRZYKRYCIEM.

WSZYSTKIE ŚRODKI NIEZBĘDNE DLA ZAPEWNIENIA OCHRONY OSOBISTEJ (RĘKAWICE, MASKI, OKULARY OCHRONNE, OKULARY Z BIAŁYMI SOCZEWKAMI, KLUCZE I NARZĘDZIA) MUSZĄ BYĆ DOSTARCZONE PRZEZ UŻYTKOWNIKA.

DLA ZWIĘKSZENIA WYGODY CZYTANIA, PROSIMY O ZAPOZNANIE SIĘ ZE SPISEM TREŚCI.

NINIEJSZĄ INSTRUKCJĘ PRZECHOWYWAĆ W ZASIĘGU RĘKI (W PRZYPADKU JEJ ZAGUBIENIA NIEZWŁOCZNIE ZAMÓWIĆ NOWY EGZEMPLARZ U SPRZEDAWCY).

SPÓŁKA ZASTRZEGA SOBIE PRAWO DO WPROWADZENIA ZMIAN LUB ULEPSZEŃ W MASZYNACH SWOJEJ PRODUKCJI, BEZ OBOWIĄZKU ZAKUALIZOWANIA MASZYN SPRZEDANYCH W PRZESZŁOŚCI.

WSZYSTKIE ZAMIATARKI SĄ ZGODNE Z DYREKTYWAMI UNIJNYMI I ZOSTAŁY ODPOWIEDNIO OZNACZONE:

Firma ma przyjemność przyjąć Państwa do grona właścicieli zamiatarek SWL R 1300.

Przestrzeganie instrukcji wskazanych poniżej zapewni osiągnięcie pełnej wydajności roboczej przedmiotowej zamiatarki i, w związku z tym, pełnej satysfakcji z użytkowania.

Niniejsza instrukcja ma na celu poinformowanie użytkownika w zakresie sposobu pracy w warunkach bezpieczeństwa i możliwe jak najdokładniejsze określenie celów i zamierzonego zastosowania maszyny. Ponadto wskazano w niej wszystkie czynności niezbędne dla utrzymania wydajności i bezpieczeństwa w czasie pracy z zastosowaniem zamiatarki.

W celu wykonania konserwacji nadzwyczajnej, skontaktować się zawsze z wyspecjalizowanym personelem (pkt. 15).

Instrukcja zawiera informacje dotyczące zagrożeń lub ryzyka resztkowego, tj. ryzyka, którego nie można wyeliminować, wraz ze wskazaniami dotyczącymi pojedynczych przypadków. Ponadto zawiera informacje dotyczące używania dozwolonego i niedozwolonego, wskazania dotyczące włączenia zamiatarki do eksploatacji, dane techniczne i dozwolone wartości graniczne, wskazania dotyczące obsługi i konserwacji, wyłączenia z eksploatacji oraz jej demontażu i złomowania.

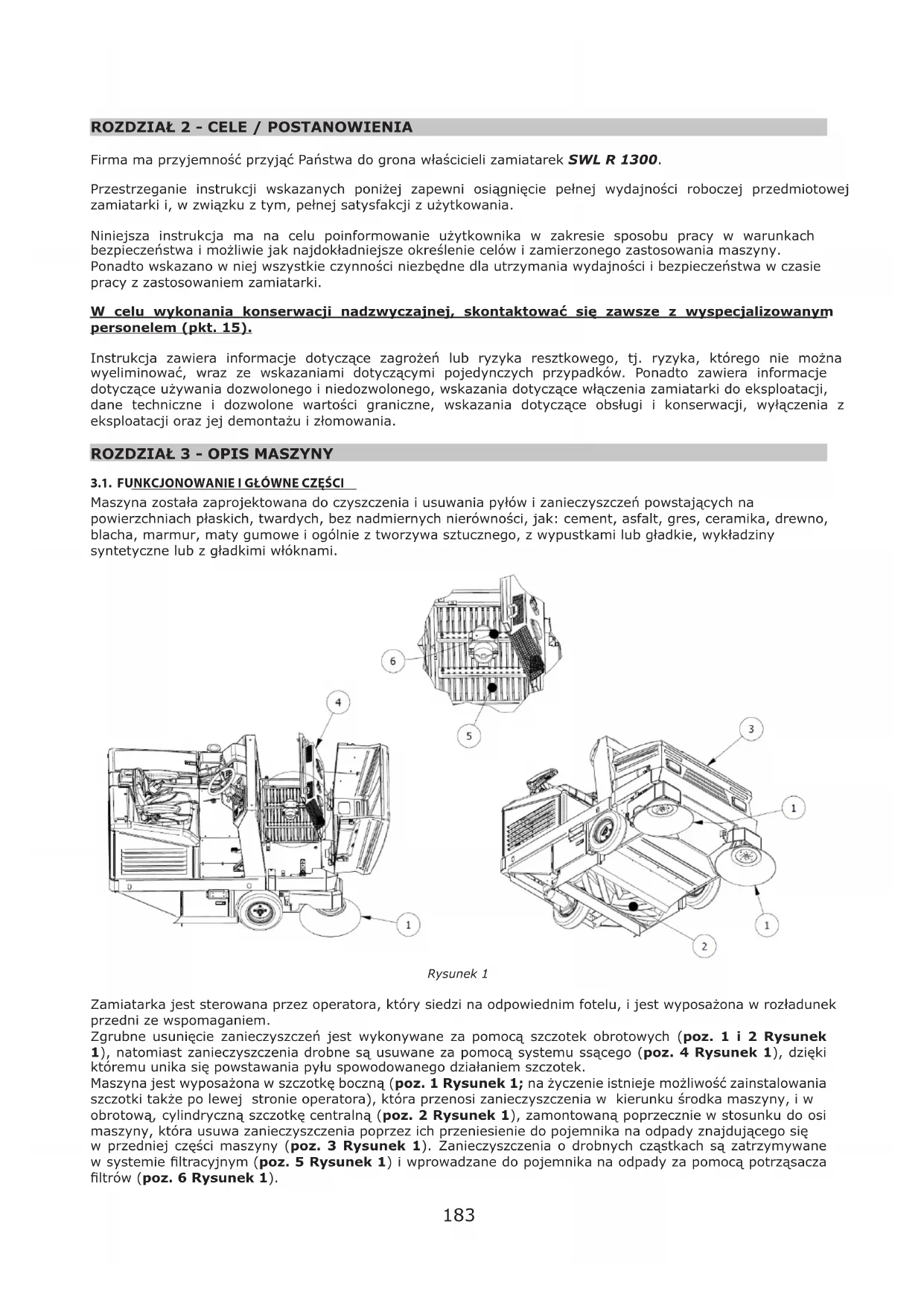

ROZDZIAŁ 3 - OPIS MASZYNY

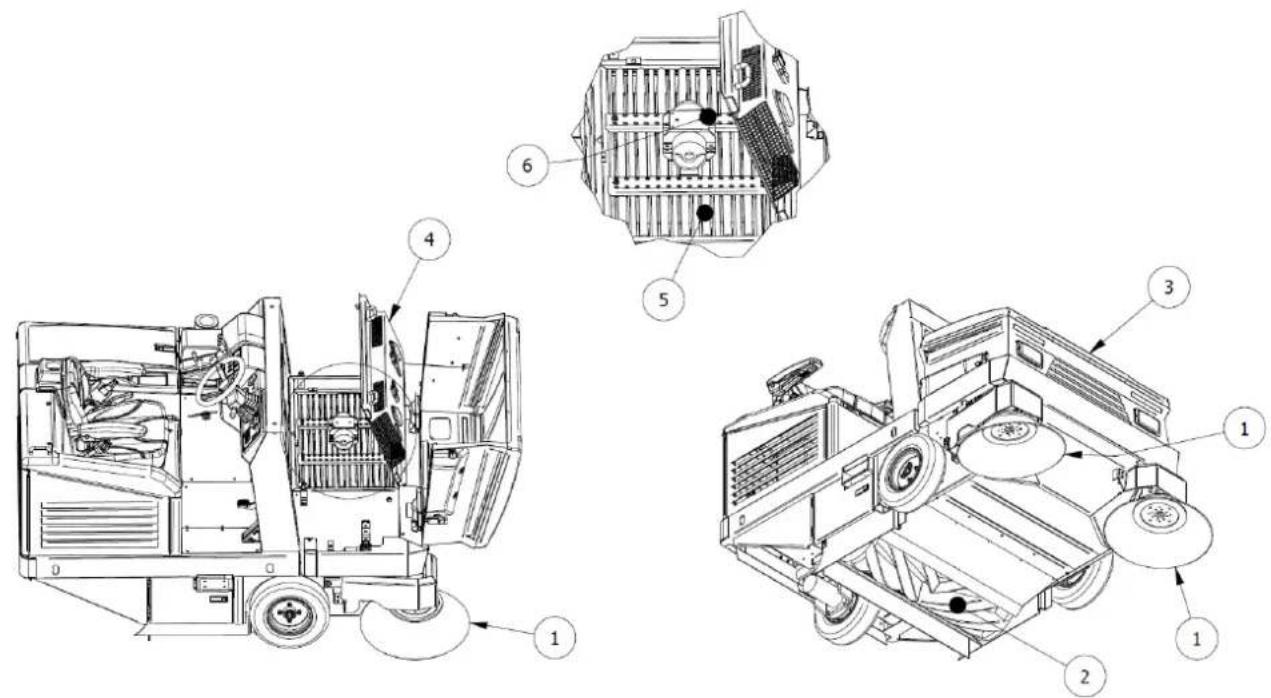

3.1. FUNKCJONOWANIE I GŁÓWNE CZĘŚCI

Maszyna została zaprojektowana do czyszczenia i usuwania pyłów i zanieczyszczeń powstających na powierzchniach płaskich, twardych, bez nadmiernych nierówności, jak: cement, asfalt, gres, ceramika, drewno, blacha, marmur, maty gumowe i ogólnie z tworzywa sztucznego, z wypustkami lub gładkie, wykładziny syntetyczne lub z gładkimi włóknami.

Zamiatarka jest sterowana przez operatora, który siedzi na odpowiednim fotelu, i jest wyposażona w rozładunek przedni ze wspomaganiem.

Zgrubne usunięcie zanieczyszczeń jest wykonywane za pomocą szczotek obrotowych (poz. 1 i 2 Rysunek 1), natomiast zanieczyszczenia drobne są usuwane za pomocą systemu ssącego (poz. 4 Rysunek 1), dzięki któremu unika się powstawania pyłu spowodowanego działaniem szczotek.

Maszyna jest wyposażona w szczotkę boczną (poz. 1 Rysunek 1; na życzenie istnieje możliwość zainstalowania szczotki także po lewej stronie operatora), która przenosi zanieczyszczenia w kierunku środka maszyny, i w obrotową, cylindryczną szczotkę centralną (poz. 2 Rysunek 1), zamontowaną poprzecznie w stosunku do osi maszyny, która usuwa zanieczyszczenia poprzez ich przeniesienie do pojemnika na odpady znajdującego się w przedniej części maszyny (poz. 3 Rysunek 1). Zanieczyszczenia o drobnych cząstkach są zatrzymywane w systemie filtracyjnym (poz. 5 Rysunek 1) i wprowadzane do pojemnika na odpady za pomocą potrząsacza filtrów (poz. 6 Rysunek 1).

Hydrauliczny system podnoszący pozwala operatorowi opróżnić pojemnik na odpady, kiedy się on zapełni.

Wszystkie szczotki, w które wyposażona jest maszyna, są regulowane i mogą być odłączone przez operatora za pomocą odpowiednich elementów sterujących.

3.2. ZABEZPIECZENIA I URZĄDZENIA OCHRONNE

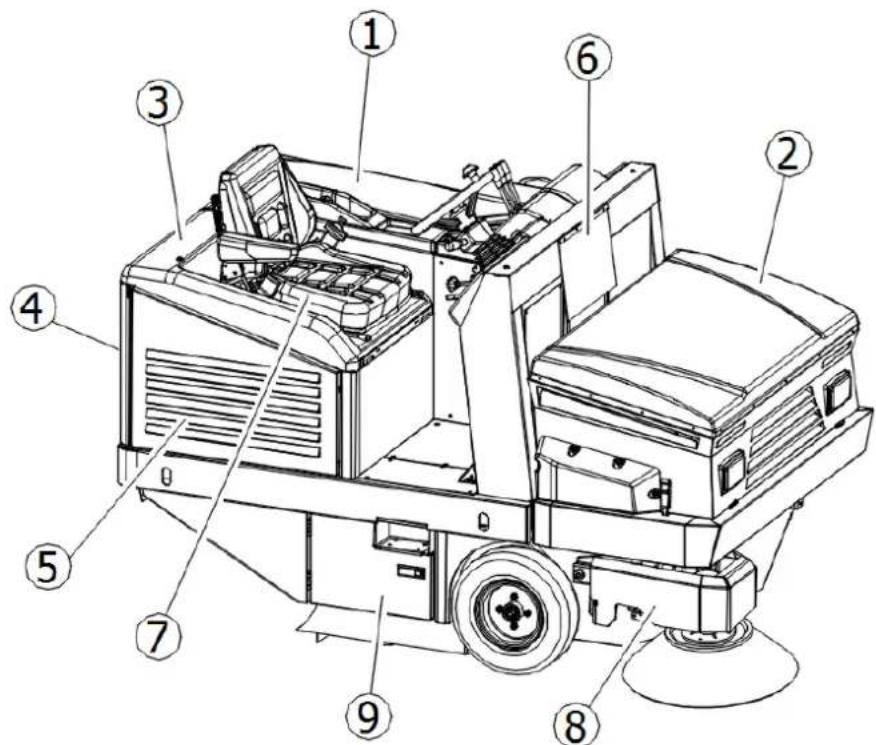

Na Rysunek 2 przedstawione zostały zabezpieczenia i urządzenia ochronne, które muszą być dokładnie zamontowane i utrzymywane w stanie nienaruszonym. Maszyny nie należy używać, jeżeli zabezpieczenia lub urządzenia ochronne uległy uszkodzeniu, zagubieniu, nie są w stanie nienaruszonym i nie działają prawidłowo. Opis zabezpieczeń i urządzeń ochronnych znajduje się poniżej.

POZ. Nr OPIS
1 Pokrywa silnika
2 Osłona	filtra / wentylatora
3 Osłona	fotela
4 Tylne osłony maszyny
5 Boczne	osłony maszyny
6 Klapa do ochrony ramienia
7	Mikrowyłącznik bezpieczeństwa z czujnikiem obecności człowieka;pas bezpieczeństwa na fotelu
8 Osłona	szczotki bocznej
9 Drzwi	szczotki centralnej
10 Drażek	bezpieczeństwa

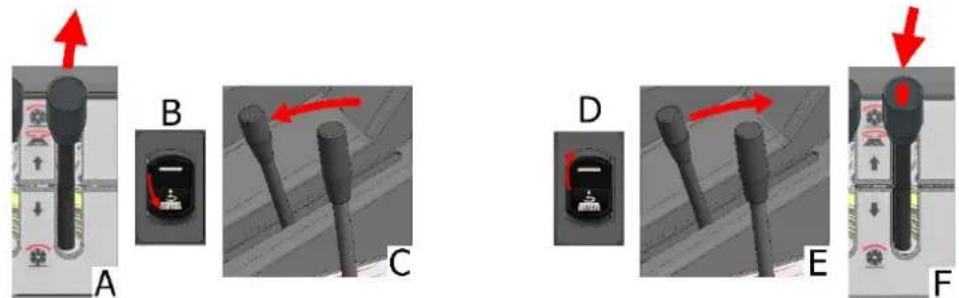

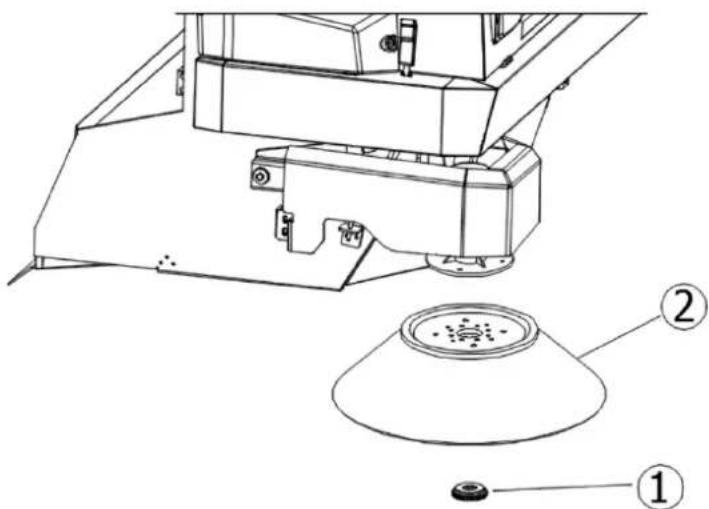

3.3. SZCZOTKA BOCZNA

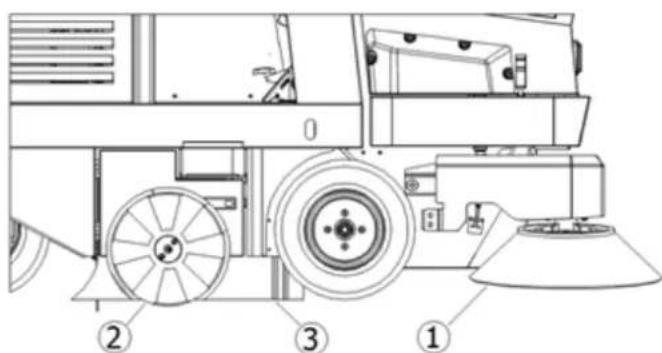

Szczotka boczna została zainstalowana po stronie bocznej, poz. 1 Rysunek 3, służy do przenoszenia pyłu i odpadów i została zaprojektowana w szczególności do czyszczenia brzegów, rogów i innych nieregularnych kształtów. Każda szczotka może być odłączona za pomocą odpowiedniego sterownika. Szczotki są dostępne w wersjach o różnej twardości i rodzaju włókien, w zależności od typu materiału, który będzie zbierany, lub od typu podłogi.

Na życzenie, po przeciwnej stronie, istnieje możliwość zainstalowania dodatkowej szczotki bocznej.

WAŻNE: Nigdy nie dotykać rękoma szczotki bocznej w czasie obracania i nie zbierać materiałów włókienkowych (drutów, lin itp.)

Szczotka centralna Poz. 2 Rysunek 3 stanowi główną część maszyny i umożliwia ładowanie pyłów i zanieczyszczeń do pojemnika na odpady. Szczotki są dostępne w wersjach o różnej twardości i rodzaju włókien, w zależności od typu materiału, który będzie zbierany, lub od typu podłogi. Wysokość szczotki może być regulowana w zależności od zużycia.

WAŻNE: Nie zbierać lin, drutów, taśm do opakowań, prętów, itp. dłuższych niż 25 cm, gdyż mogą się one owinąć wokół szczotki centralnej i bocznej powodując ich uszkodzenie.

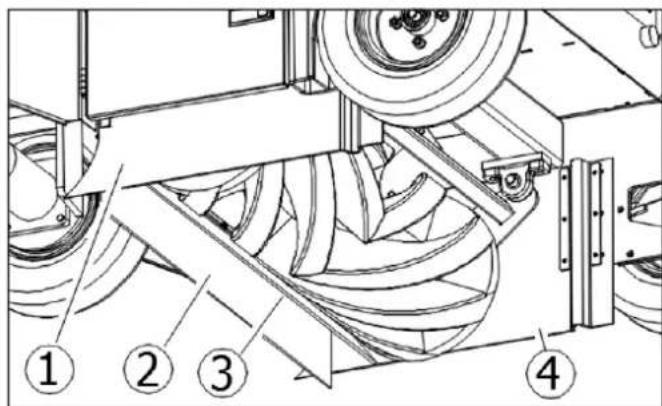

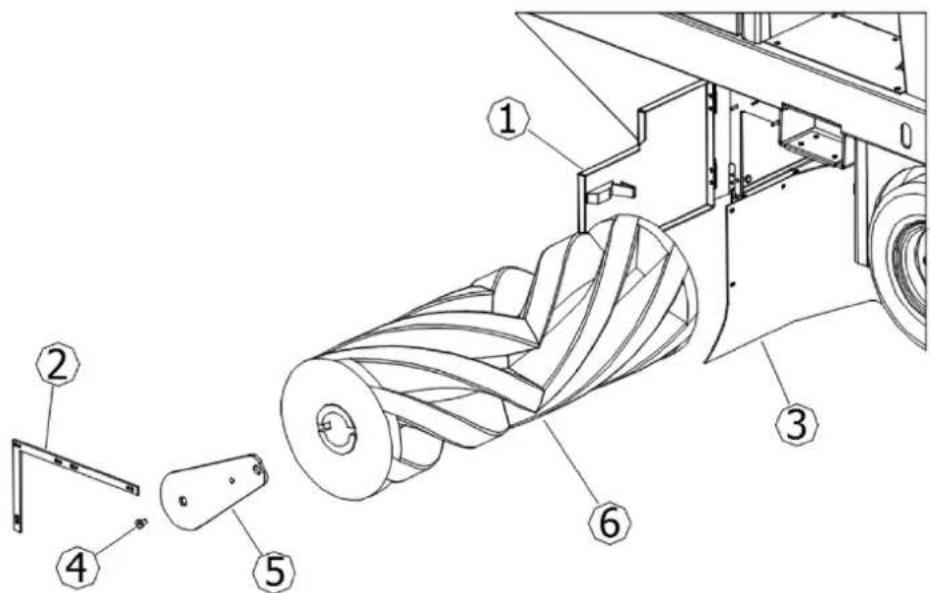

3.5. USZCZELKI PRZECIWPYŁOWE

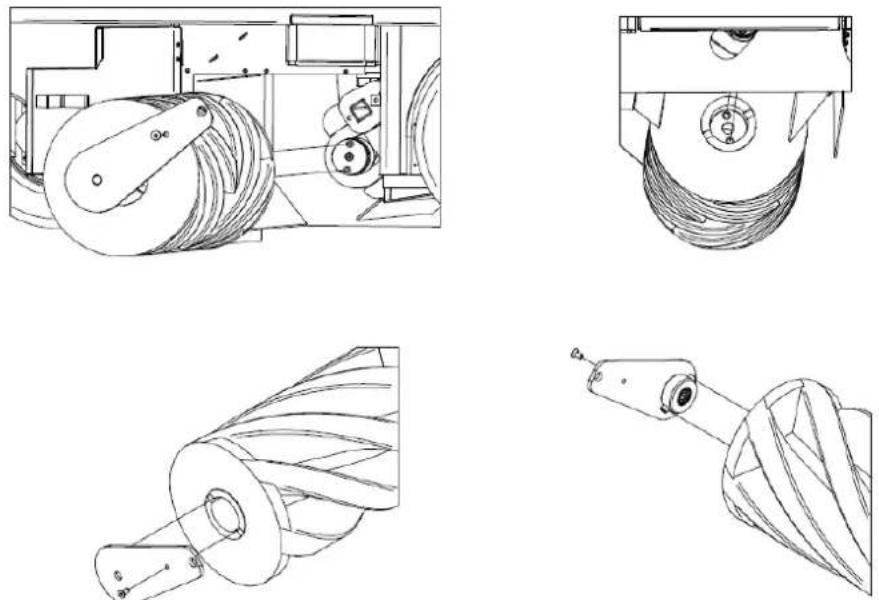

Uszczelki Poz. 3 Rysunek 3 otaczają szczotkę centralną i są niezbędne dla prawidłowego funkcjonowania maszyny, gdyż umożliwiają zasysanie pyłu; ważne jest, aby często sprawdzać ich stan.

3.6. SYSTEM SSACY

System ssący (poz. 4 Rysunek 1) umożliwia zbieranie najdrobniejszych zanieczyszczeń i zapobiega powstawaniu pyłu, który może się pojawiać w czasie działania szczotek.

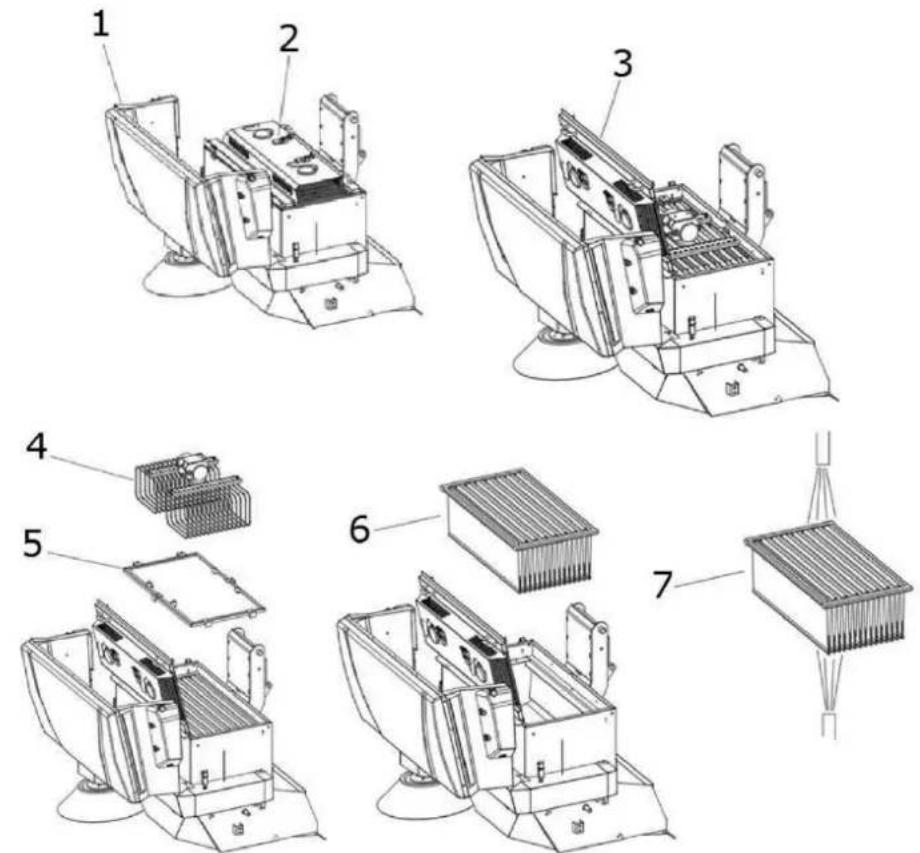

3.7. SYSTEM FILTRUJACY

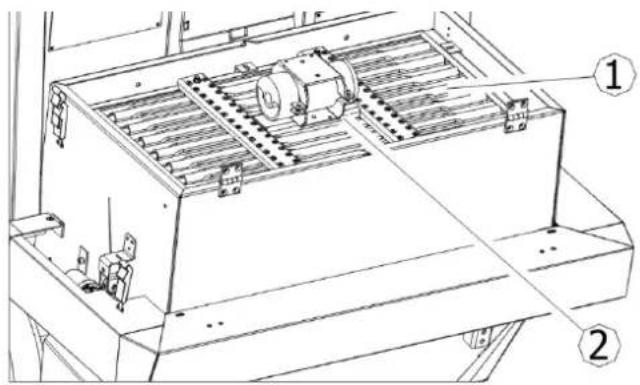

System filtrujący opiera się o filtr kieszonkowy Poz. 1 Rysunek 4 i służy do zatrzymywania zanieczyszczeń o najdrobniejszych cząstkach, które są zasysane przez system ssący, i zapobiega rozprzestrzenianiu się pyłu w otoczeniu. System potrząsający (poz. 2 Rysunek 4) służy do uwalniania zanieczyszczeń do wnętrza pojemnika na odpady zapewniając tym samym oczyszczanie filtrów.

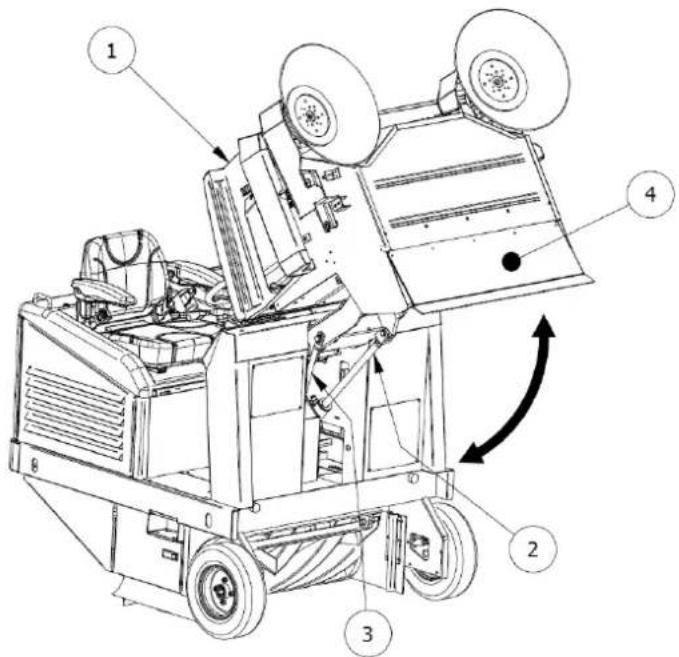

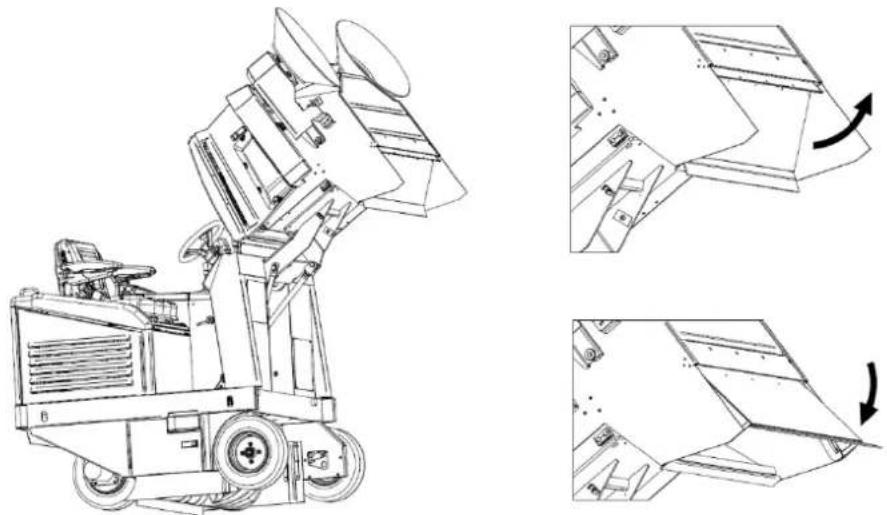

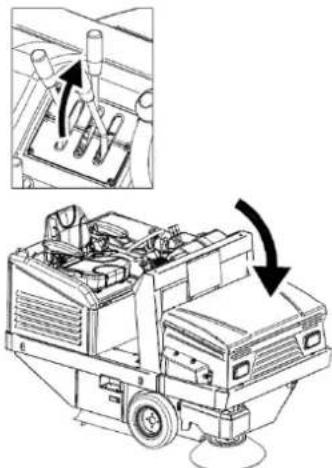

Pojemnik na odpady (poz. 1, Rysunek 5) służy do przechowywania całego materiału zebranego przez szczotkę centralną i pyłu pochodzącego z filtrów. Pojemnik jest sterowany przez siłownik hydrauliczny (poz. 2,), Rysunek 5 który umożliwia jego opróżnianie, i jest wyposażony w system do bezpiecznego zablokowania (Poz. 3, Rysunek 5) w pozycji całkowicie otwartej.

Klapa pojemnika (poz. 4 Rysunek 5) umożliwia operatorowi zamknięcie dostępu dla odpadów do pojemnika; w ten sposób pozwala uniknąć wyjścia zebranych odpadów w czasie gdy szczotki są zatrzymane i w fazie podnoszenia oraz ułatwia opróżnienie w pożadanym miejscu i czasie (Rysunek 6). Pozostaje otwarta w czasie czynności czyszczenia. Jest wyposażona w uszczelki boczne i w jedną uszczelkę centralną, która wspomaga działanie szczotki centralnej podczas czynności zbierania odpadów i zapewnia poziom uszczelnienia niezbędny dla uniknięcia wyjścia zanieczyszczeń w stanie zamknięcia.

Zasilanie // Diesel
Moc silnika (KUBOTA D722-EF01)	kW/obr/min	14,7/3600
Szerokość szczotki centralnej/Ścieżka czyszczenia mm 1000 x ∅330
Szerokość szczotki centralnej+szt. 1 szczotka boczna po prawej (∅475)	mm 1300
Szerokość szczotki centralnej+szt. 2 szczotki boczne mm 1600
Maks prędkość jazdy do przodu km/h 12
Maks prędkość jazdy do tyłu Km/h 6
Prędkość robocza Km/h 8
Maksymalna wydajność czyszczenia (z szt. 2 szczotki boczne)	m2/h 19200
Maksymalne nachylenie	%	18
Napęd	// tylny
Skrzynia biegów	//	Hydrauliczn.
Minimalna odległość pomiędzy ścianami dla zmiany kierunku ruchu	mm 3400
Powierzchnia filtrująca (nr. 1 filtr kieszonkowy)	m2	8
Pojemność pojemnika	L	490
Maksymalna długość ze szczotką boczną	mm 2250
Maksymalna szerokość	mm 1450
Wysokość w wersji standardowej	mm 1540
Waga ^1	kg	950
Waga z kabiną (jeżeli została ona przewidziana) ^2	kg	1140
Waga z roll bar (jeżeli został on przewidziany) ^3	kg	1030
Zmierzony poziom mocy akustycznej Lw ^ⓧ	dB	89
Gwarantowany poziom mocy akustycznej LwA	dB	92

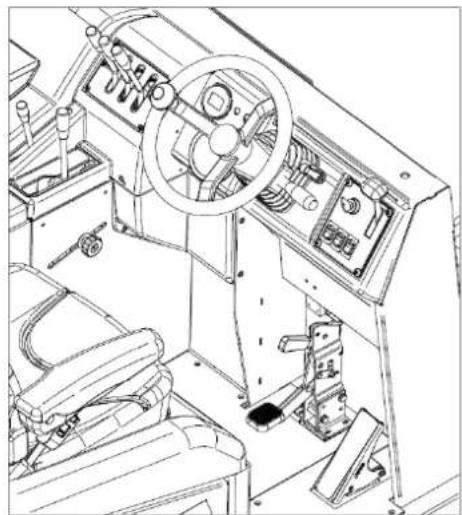

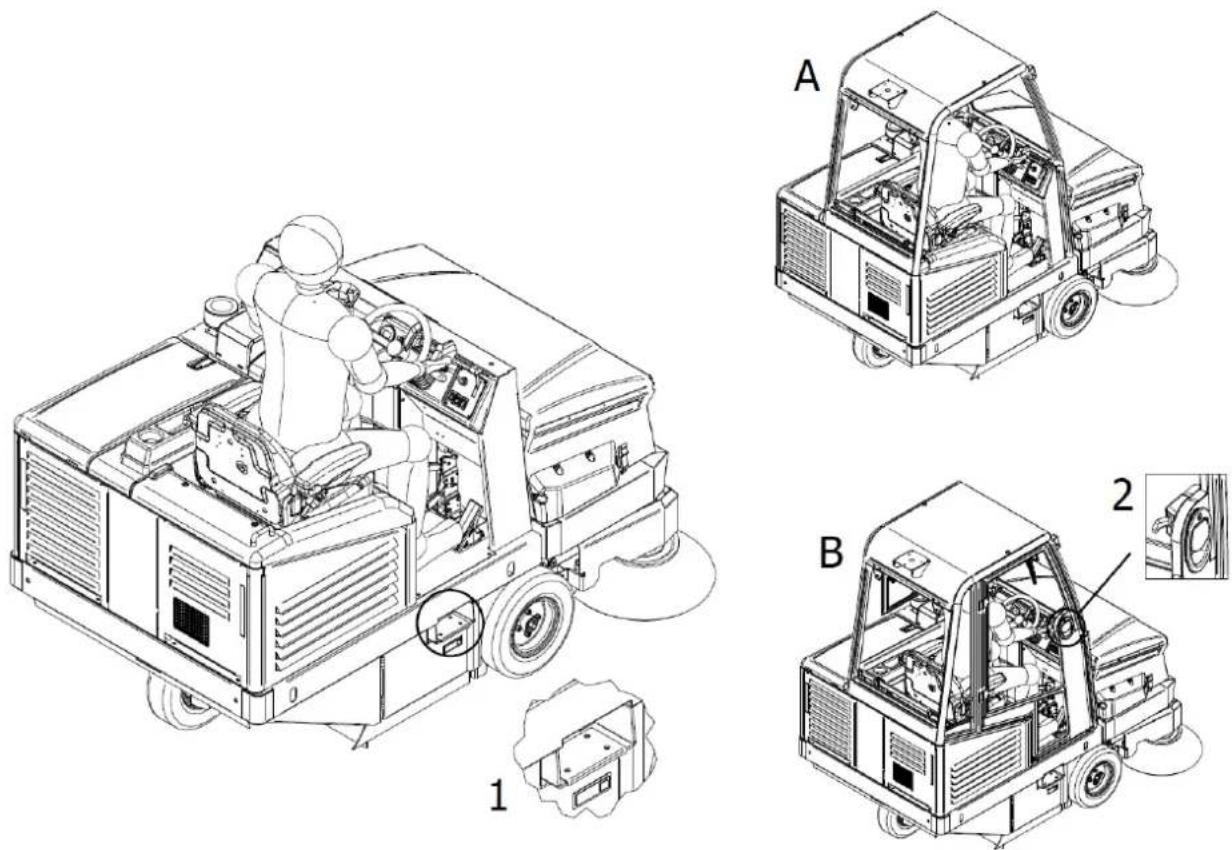

4.1. UMIEJSCOWIENIE STANOWISKA ROBOCZEGO

Stanowisko robocze, zajmowane przez operatora w czasie używania maszyny, zostało przedstawione na Rysunek 7. W zależności od wyposażenia, stanowisko robocze może być chronione przez drążek rolkowy (A, Rysunek 7, bez osłony bocznej) lub przez kabinę (B, Rysunek 7, z osłonami bocznymi). Dostęp do stanowiska roboczego ułatwia odpowiednie podparcie (1, Rysunek 7). W przypadku gdy do ochrony przewidziana została kabina, wejście lub zejście ze stanowiska roboczego jest możliwe przez otwarcie/zamknięcie drzwi, za pomocą stosownej klamki zewnętrznej/wewnętrznej (2, Rysunek 7).

Rysunek 7

Wszystkie sterowniki ręczne i nożne, umożliwiające sterowanie maszyną, znajdują się przy fotelu operatora, jak pokazano na Rysunek 8.

WAŻNE: Maszyna, ze względów bezpieczeństwa, automatycznie się wyłącza w chwili gdy operator wstanie z fotela - stanowiska roboczego.

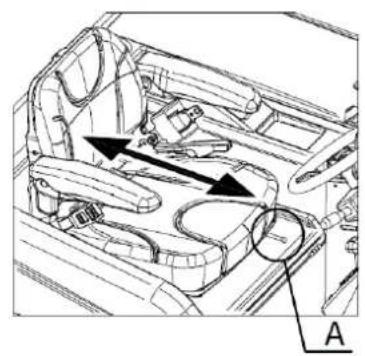

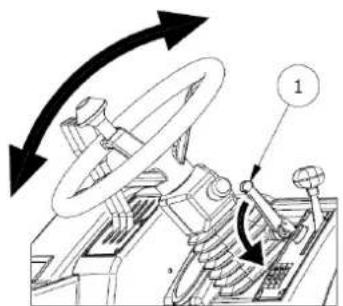

4.2. KOMFORT OPERATORA

Aby zapewnić prawidłową postawę ciała i pożądany poziom komfortu w czasie używania maszyny, skok fotela, nachylenie oparcia i podłokietników można wyregulować za pomocą odpowiednio dźwigni A, dźwigni B i rolki C, znajdujących się pod każdym z podłokietników, jak pokazano na Rysunek 9.

Ponadto można wyregulować nachylenie kierownicy, za pomocą odpowiedniej dźwigni (poz. 1 Rysunek 10).

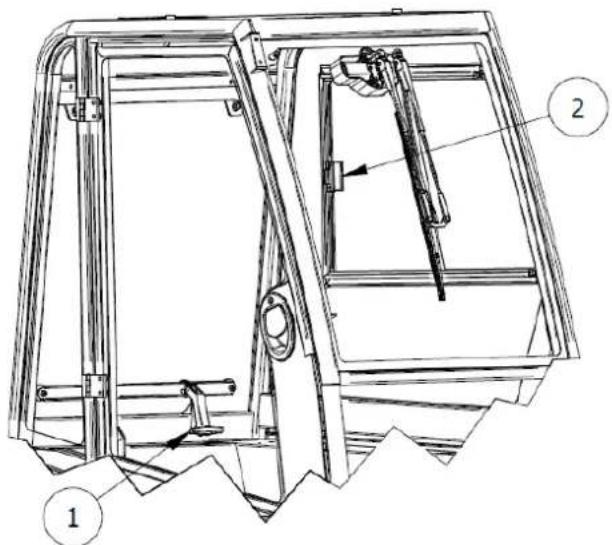

Wyłącznie w modelach wyposażonych w kabinę i drążek rolkowy i w celu zapewnienia pożadanego poziomu wentylacji, istnieje możliwość otwarcia tylnej szyby, za pomocą odpowiedniej dźwigni (poz. 1 Rysunek 11). W przypadku modeli wyposażonych w kabinę istnieje możliwość otwarcia okna bocznego, za pomocą odpowiedniego uchwytu (poz. 2 Rysunek 11) i poprzez jego przesunięcie po prowadnicach.

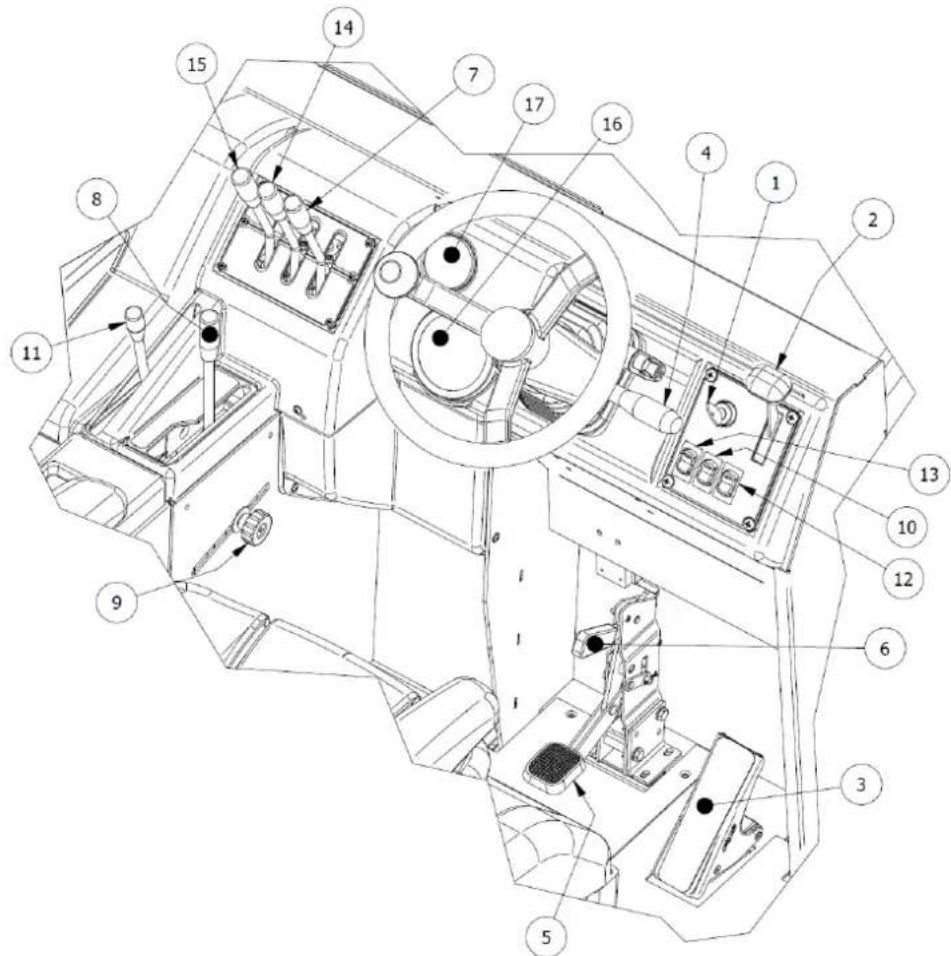

Jak wspomniano w pkt. 4.1, urządzenia sterujące znajdują się przy fotelu operatora (Rysunek 8). Na Rysunek 12 wskazany został opis i umiejscowienie sterowników używanych przez operatora, natomiast poniżej znajduje się ich szczegółowy opis.

1	Klucz do uruchamiania
2 Regulator silnika
3 Pedal gazu
4 Przełącznik biegów i świateł roboczych
5 Hamulec
6 Hamulec postojowy
7 Przełącznik ruchu szczotek
8 Sterownik do szczotki centralnej
9 Regulator nacisku szczotki centralnej
10 Wyłącznik szczotki bocznej
11 Regulator prędkości szczotki bocznej
12 Wyłącznik ssania
13 Wyłącznik potrząsacza do filtra
14 Sterownik do pojemnika na odpady
15 Sterownik do klapy pojemnika
16 Sygnalizator i licznik
17 Wskaznik poziomu paliwa

4.3.2. KLUCZ DO URUCHAMIANIA

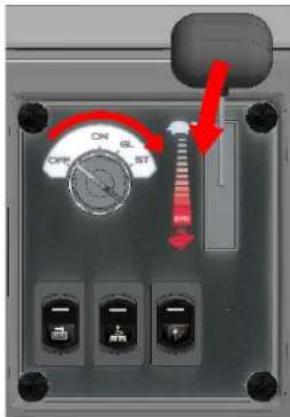

Za pomocą przełącznika kluczykowego (poz. 1 Rysunek 12) można włączyć i wyłączyć silnik (Rysunek 13). Klucz można wyjąć.

4.3.3. REGULATOR SILNIKA

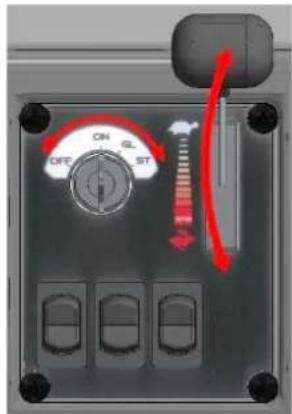

Sterownik do regulacji silnika (poz. 2 Rysunek 12) ma postać dźwigni, za pomocą której można regulować intensywność obrotów silnika, jak pokazano na Rysunek 13.

ON OFF ST

Rysunek 13

4.3.4. PEDAL GAZU

Pedał gazu (poz. 3 Rysunek 12) jest sterowany poprzez naciśnięcie i zapewnia on ruch zamiatarki. Kierunek jazdy (do przodu lub do tyłu) zależy od pozycji, na którą ustawiony zostanie przełącznik biegów (poz. 4 Rysunek 12).

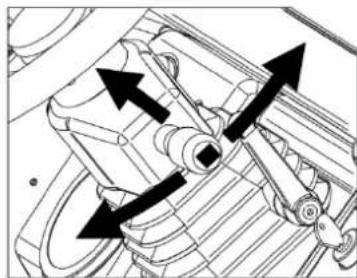

4.3.5. PRZEŁĄCZNIK BIEGÓW I ŚWIATEŁ ROBOCZYCH

Przełącznik biegów posiada 6 kombinacji (poz. 4 Rysunek 12) i umożliwia sterowanie kierunkiem jazdy zamiaturki (do przodu, do tyłu i neutralny), jak pokazano na Rysunek 14. W modelach wyposażonych w światła robocze, przełącznik pozwala również na sterowanie ich włączaniem i wyłączaniem, poprzez ustawienie dźwigni w górę (światła włączone) lub w dół (światła wyłączone).

4.3.6. PEDAL HAMULCA

Po naciśnięciu na pedał hamulca (poz. 5 Rysunek 12) uruchamia się instalacja hamulcowa zamiatarki, która zatrzymuje ruch.

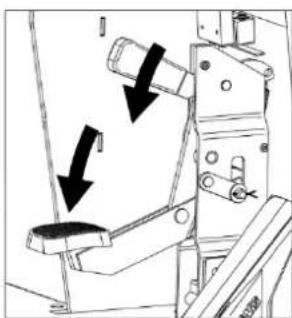

4.3.7. HAMULEC POSTOJOWY

Sterownik umożliwia utrzymanie zamiatarki w stanie zahamowanym, kiedy nie jest używana, i ma postać dźwigni znajdującej się bezpośrednio nad pedałem hamulca (poz. 6 Rysunek 12). Uruchomieniu hamulca postojowego, przy aktywnych urządzeniach elektrycznych, towarzyszy ciągły sygnał dźwiękowy.

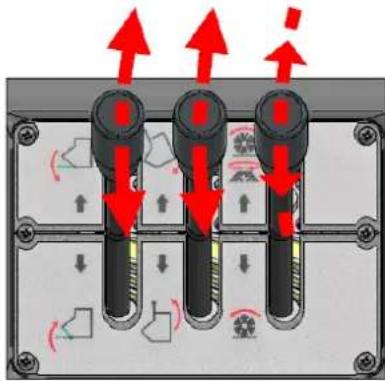

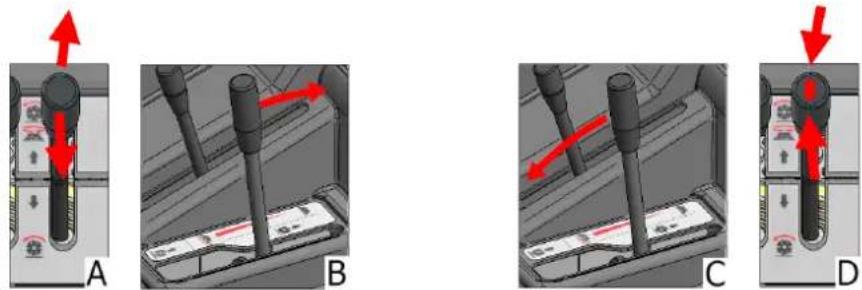

4.3.8. PRZEŁĄCZNIK RUCHU SZCZOTEK

Dźwignia sterująca (poz. 7 Rysunek 12) umożliwia uruchomienie szczotki centralnej, wyłącznie lub jednocześnie ze szczotką boczną. Obie szczotki pozostają w stanie braku aktywności, kiedy dźwignię ustawi się w pozycji pośredniej (na środku) (Rysunek 15).

Za pomocą dźwigni sterującej (poz. 8 Rysunek 12) można podnieść lub opuścić szczotkę centralną, tak aby wykonywała lub nie wykonywała czyszczenia (Rysunek 16).

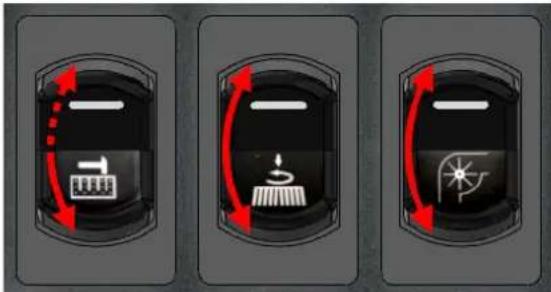

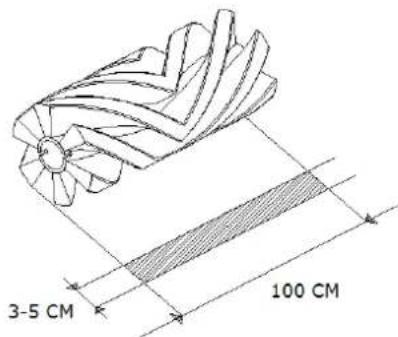

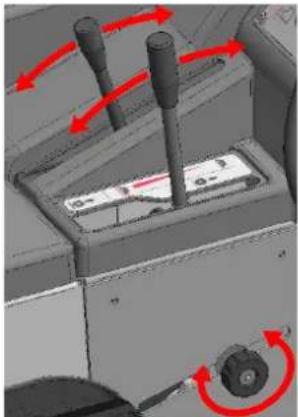

4.3.10. REGULATOR NACISKU SZCZOTKI CENTRALNEJ

Regulator nacisku szczotki centralnej (poz. 9 Rysunek 12) ma postać suwaka przesuwającego się wzdłuż owalnego otworu i można go zablokować w pozycji przez obrócenie gwintowanym pokrętem (Rysunek 16). Umożliwia wyregulowanie wysokości szczotki centralnej od podłogi, gdy jest ona całkowicie opuszczona (pozycja robocza), aby wyznaczyć jej nacisk na powierzchnię do oczyszczenia.

Po naciśnięciu na przycisk na przełączniku (poz. 10 Rysunek 12) wykonywane jest ustawienie szczotki bocznej w pozycji roboczej (w kontakcie z powierzchnią do oczyszczenia) lub w spoczynku (w pozycji uniesionej). Pozycje pośrednie nie zostały przewidziane (Rysunek 17).

Za pomocą dźwigni sterującej (poz. 11 Rysunek 12) można wyregulować prędkość obracania szczotki bocznej (Rysunek 15).

4.3.13. WYŁĄCZNIK SSANIA

Po naciśnięciu na przycisk na przełączniku potrząsacza do filtra (poz. 12 Rysunek 12) można włączyć lub wyłączyć system ssący (Rysunek 17).

4.3.14. WYŁĄCZNIK POTRZĄSACZA DO FILTRA

Po naciśnięciu na przycisk potrząsacza do filtra (poz. 13 Rysunek 12) można uruchomić mechanizm umożliwiający upadanie zatrzymanych zanieczyszczeń o drobnych cząstkach i pyłów do filtrów kieszeniowych. Przełącznik posiada jedną stabilną pozycję (Rysunek 17).

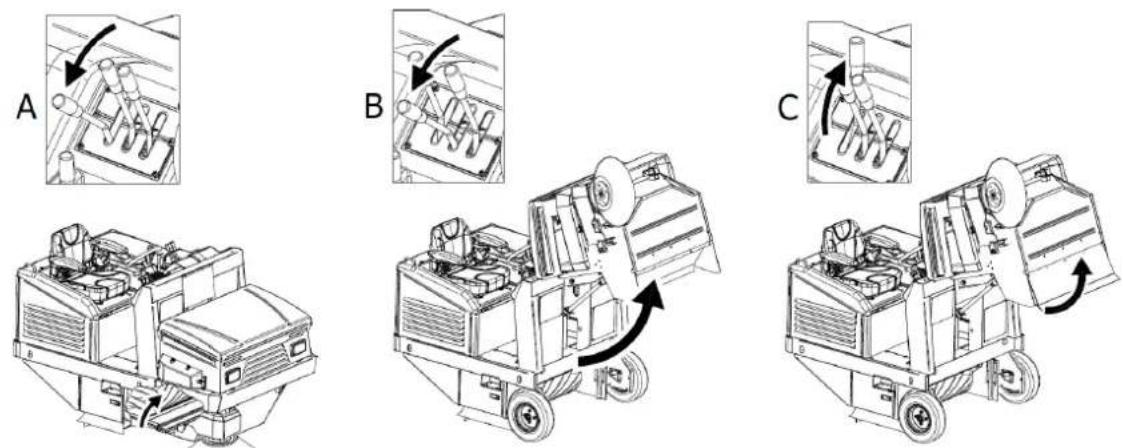

4.3.15. STEROWNIK DO POJEMNIKA NA ODPADY

Za pomocą dźwigni sterującej (poz. 14 Rysunek 12) można uruchomić urządzenie do podnoszenia/opuszczania pojemnika na odpady; w pozycji pośredniej (środkowej) urządzenie nie jest aktywne (Rysunek 15).

4.3.16. STEROWNIK DO KLAPY POJEMNIKA

Dźwignia sterująca (poz. 15 Rysunek 12) umożliwia otwarcie lub zamknięcie klapy pojemnika na odpady. W pozycji pośredniej (na środku) klapa pozostaje zatrzymana (Rysunek 15).

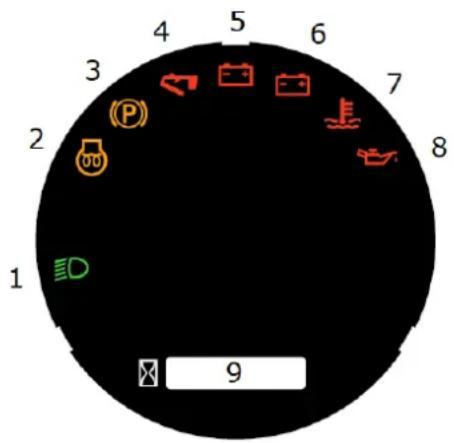

4.3.17. SYGNALIZATOR I LICZNIK

Sygnalizator i licznik (poz. 16 Rysunek 12) zawiera wszystkie wskaźniki operacyjne i alarmowe, które mogą się uaktywnić w czasie funkcjonowania zamiatarki.

1 2 3 4 5 6 7 8 9

Rysunek 18

Są nimi, w szczególności, jak pokazano na Rysunek 18:

1: Światła robocze: potwierdzenie włączenia (tam, gdzie zostało to przewidziane)
2: Wstępne ogrzewanie silnika: potwierdzenie włączenia
3: Hamulec postojowy: potwierdzenie włączenia
4: Klapa pojemnika: potwierdzenie/alarm pozycji zamykania
5: Alternator 2 (urządzenia elektryczne na zamiatarce): alarm awaria
6: Alternator 1 (silnik): alarm awaria
7: Obwód chłodzenia silnika: alarm wysokiej temperatury wody silnika /awaria
8: Obwód oleju silnikowego: alarm utraty ciśnienia/awaria
9: Licznik

4.3.18. WSKAŻNIK POZIOMU PALIWA

Wskaźnik poziomu paliwa (poz. 17 Rysunek 12) wskazuje poziom paliwa w zbiorniku (Rysunek 19).

0 1/2 4/4

Rysunek 19

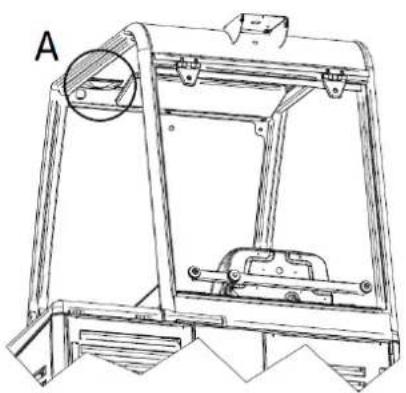

4.3.19. UMIEJSCOWIENIE I OPIS STEROWNIKÓW KABINY I DRAŻKA ROLKOWEGO

Sterowniki do urządzeń pomocniczych, powiązanych z używaniem kabiny i drążka roll bar, znajdują się w górnej części przedniej szyby, jak pokazano na Rysunek 20, i dotyczą:

Lampa sufitowa kabiny (A)
Spryskiwacz szyby (B)
Wycieraczka (C)

Lampa sufitowa ze światłem LED, która znajduje się w kabinie, może być włączona lub wyłączona za pomocą wyłącznika przedstawionego na Rysunek 21.

Nad nim (Rysunek 21) znajduje się wyłącznik o jednej stabilnej pozycji (Rysunek 22), który uruchamia spryskiwacze. Urządzenie włącza się po naciśnięciu na wyłącznik i wyłącza się po jego zwolnieniu.

Wycieraczka jest uruchamiana za pomocą wyłącznika o dwóch stabilnych pozycjach (Rysunek 23). Na pozycji 1 wycieraczka włącza się, natomiast na pozycji 0 wycieraczka się wyłącza.

4.4. UŻYWANIE OSŁON I URZĄDZEŃ OCHRONNYCH

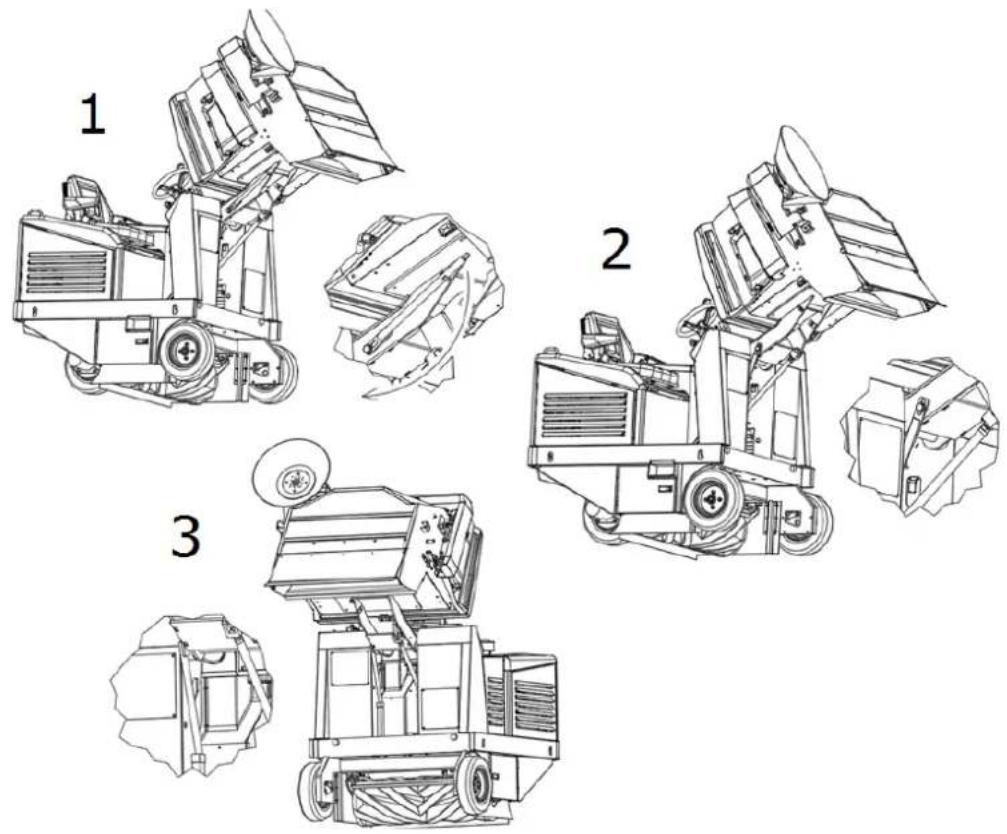

4.4.1. UMIEJSCOWIENIE DRAŻKA BEZPIECZEŃSTWA NA POJEMNIKU NA ODPADY

Drążek bezpieczeństwa (poz. 10 Rysunek 2) zapobiega przypadkowemu zamknięciu pojemnika na odpady, kiedy jest on uniesiony.

Po podniesieniu pojemnika wyprowadzić drażek bezpieczeństwa z pozycji spoczynku(poz. 1 Rysunek 24) i ustawić go podstawie (poz. 2 i 3, Rysunek 24).

Aby usunąć drążek bezpieczeństwa, podnieść z podstawy i przesunąć po owalnym otworze, aż do osiągnięcia pozycji wyjściowej.

PRZED OPUSZCZENIEM POJEMNIKA NA ODPADY UPEWNIĆ SIĘ, ŻE DRAŻEK BEZPIECZEŃSTWA ZOSTAŁ ODŁĄCZONY.

1 2 3

Rysunek 24

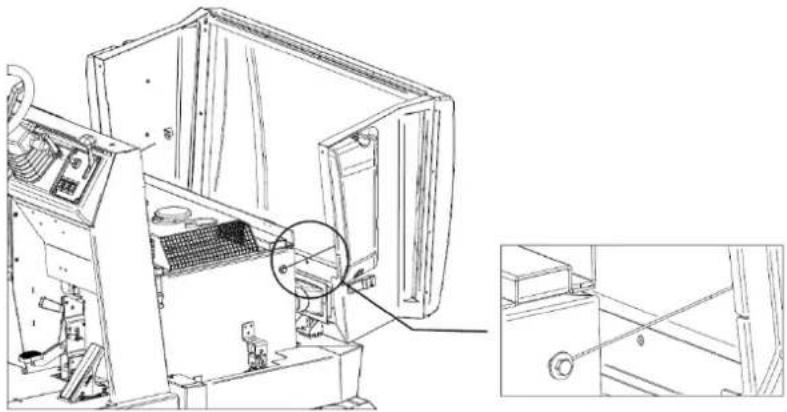

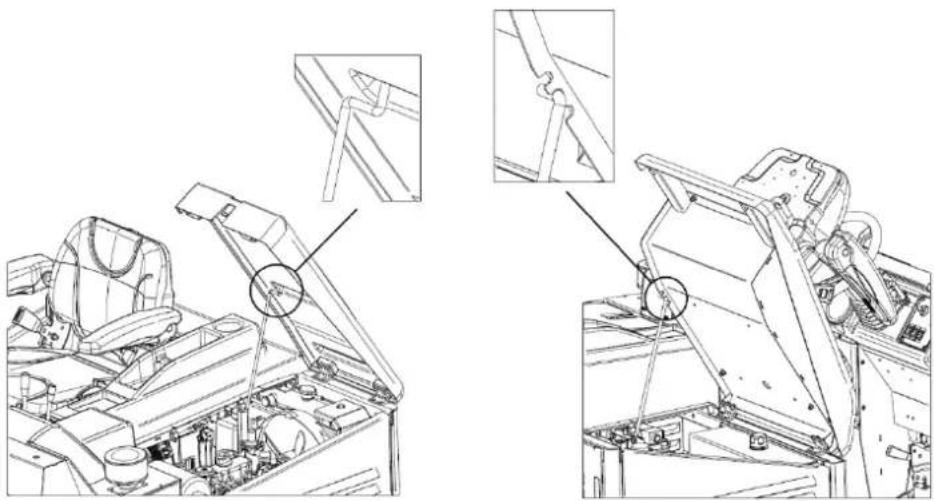

4.5. ZABEZPIECZENIA DO POKRYWY SILNIKA, OSŁONA FOTELA I OSŁONY FILTRÓW

Pokrywa silnika (poz. 1 Rysunek 2), osłona fotela (poz. 3 Rysunek 2) i osłony filtrów (poz. 2 Rysunek 2) mogą być w prosty sposób otwarte, aby umożliwiać wykonanie kontroli i konserwacji. Są one wyposażone w urządzenia ochronne, które uniemożliwiają ich przypadkowe ponowne zamknięcie. W szczególności, pokrywa silnika i osłona fotela są wyposażone w drążki bezpieczeństwa, które blokują się w sposób przedstawiony na Rysunek 25.

Otwarcie osłony filtrów poza przewidziany limit jest blokowane przez odpowiednie przewody (Rysunek 26). Dzięki temu można uniknąć ryzyka uszkodzenia osłony oraz zagrożenia dla osób pracujących wokół maszyny.

Zamiatarka została zaprojektowana do czyszczenia resztek obróbczych, pyłów i ogólnie zanieczyszczeń powstających na powierzchniach płaskich, twardych, bez nadmiernych nierówności, jak: cement, asfalt, gres, ceramika, drewno, blacha, marmur, maty gumowe i ogólnie z tworzywa sztucznego, z wypustkami lub gładkie, wykładziny syntetyczne lub z gładkimi włóknami.

Dozwolone warunki używania są następujące.

Minimalna temperatura robocza: - 20 °C (- 4 °F )

Maksymalna temperatura robocza: + 38 °C (+ 100,4 °F)

Maksymalne nachylenie przednie i boczne: pkt. 3.10

PRZED ROZPOCZĘCIEM JAZDY ZAMIATARKĄ, ZAWSZE ZAPIĄĆ PASY BEZPIECZEŃSTWA.

Powołać się na informacje dotyczące dozwolonych warunków używania, wskazane w instrukcji obsługi silnika.

WAŻNE: Nigdy nie używać i nie pozostawiać maszyny w stanie spoczynku w temperaturach wyższych niż+ 40°C (+ 104°F).

WAŻNE: opróżnianie, czyszczenie i konserwacja maszyny mogą być wykonywane wyłącznie na powierzchniach płaskich i równych, które zapewnią jej idealną stabilność przez cały czas trwania tychże czynności.

5.2. NIEDOZWOLONE WARUNKI UŻYWANIA

Zamiatarki nie można używać na powierzchniach o nachyleniu większym niż do wskazane.
- Nie może być używana w pomieszczeniach, w których znajdują się materiały wybuchowe lub palne.
- Nie może być używana na powierzchniach nieutwardzonych, żwirowych lub bardzo nierównych.
- Nie może zbierać olejów, substancji trujących i ogólnie materiałów chemicznych (w przypadku gdy niezbędne jest użycie maszyny w zakładach chemicznych, należy uzyskać odpowiednie upoważnienie od sprzedawcy lub od producenta).
- Nie może być używana na drogach miejskich, pozamiejskich, nie może włączać się do ruchu drogowego.
- Nie może być używana w pomieszczeniach w słabym oświetleniu, za wyjątkiem modeli wyposażonych w światła robocze.
- Nie można jej holować, w jakikolwiek sposób, ani na posesjach prywatnych, ani na drogach i w miejscach publicznych.
- Nie może być używana do odśnieżania, mycia lub odtłuszczania powierzchni mokrych lub bardzo wilgotnych.
- Nie może być używana w obecności przedz lub materiałów włoskowatych, gdyż natura tego materiału nie jest kompatybilna z obecnością obracających się szczotek.
- Nie może być używana jako oparcie dla przedmiotów lub jako podwyższenie dla przedmiotów lub osób.

Nigdy nie pozwalać żadnym osobom zbliżyć się do promienia działania maszyny.
- Nie wprowadzać jakichkolwiek zmian bez wcześniejjszej zgody producenta.

Ponadto należy przeczytać instrukcję obsługi silnika, aby sprawdzić, czy przewidziane zostały innego rodzaju niedozwolone warunki używania.

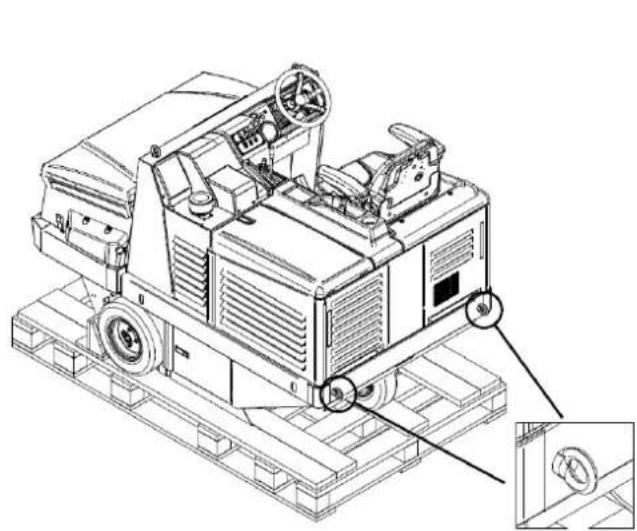

ROZDZIAŁ 6 - PRZYGOTOWANIE (ROZPAKOWANIE)

Zamiatarka jest dostarczana w opakowaniu, na odpowiedniej palecie, bez zamontowanej/ych szczotki/ek bocznej/ych. Po usunięciu opakowania zewnętrznego maszynę zdjąć z palety: Podnoszenie wykonać za pomocą środków podnoszących o udźwigu odpowiednim dla wagi maszyny (wskazanej na tabliczce CE), z zastosowaniem dostarczonych śrub oczkowych (Rysunek 27); Z użyciem odpowiednich platform.

Po rozpakowaniu zdemontować i przechowywać śruby oczkowe. Zamontować szczotkę/i boczną/e, jak opisano w punkcie 14.5.

WAŻNE: Wszystkie odpady powstałe w czasie czynności rozpakowywania muszą być utylizowane przez użytkownika, zgodnie z normami obowiązującymi w zakresie poprawnej utylizacji.

SPRAWDZIĆ, CZY ZABEZPIECZENIA SĄ W STANIE NIENARUSZONYM I CZY SĄ POPRAWNIE ZAMONTOWANE; W PRZYPADKU STWIERDZENIA WAD LUB NIEPRAWDŁOWOŚCI, NIE URUCHAMIAĆ, LECZ NATYCHMIAST SKONTAKTOWAĆ SIĘ ZE SPRZEDAWCĄ LUB Z PRODUCENTEM.

PRZED WŁĄCZENIEM, PRZECZYTAĆ WSZYSTKIE POPRZEDNIE ROZDZIAŁY.

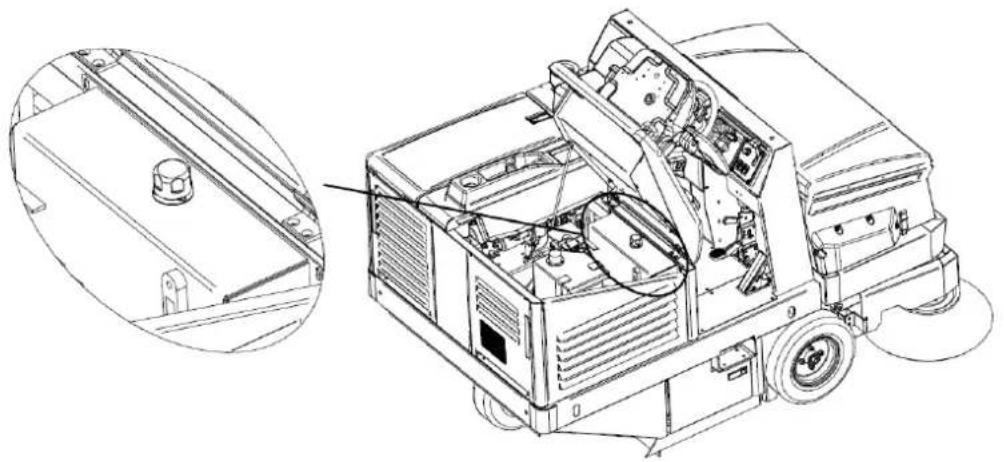

7.1. KONTROLE PRZED PIERWSZYM URUCHOMIENIEM

Zamiatarka jest dostarczana w stanie gotowości do pierwszego uruchomienia, wykonywanego przez użytkownika. Regulacje, kontrole i próby funkcjonalne są wykonywane przez Producenta przed wysyłką. Ostrożnie sprawdzić poziom oleju hydraulicznego w odpowiednim zbiorniku (Rysunek 28).

Uważnie przeczytać instrukcję obsługi silnika i w każdym wypadku:
1. Sprawdzić poziom oleju silnikowego, uzupełnić, jeżeli jest on niski.
2. Sprawdzić poziom wody w chłodnicy.
3. Sprawdzić poziom paliwa, uzupełnić, jeżeli jest on niski.
Wszystkie te czynności muszą być wykonane na wyłączonym i zimnym silniku.

7.2. SZKOLENIE OPERATORÓW

W celu wykonania pierwszego uruchomienia operator nie wymaga specjalnego przeszkolenia, jedynym wymogiem jest konieczność przeczytania informacji wskazanych w niniejszej instrukcji i w instrukcji silnika.

7.3. PIERWSZE URUCHOMIENIE

Pierwsze uruchomienie zamiatarki jest wykonywane w taki sam sposób jak ten opisany w punkcie 8.3.

ROZDZIAŁ 8 - UŻYWANIE MASZYNY

PRZED WŁĄCZENIEM, PRZECZYTAĆ WSZYSTKIE POPRZEDNIE ROZDZIAŁY.

8.1. POPRAWNE UŻYWANIE I ZALECENIA

PRZED ROZPOCZĘCIEM JAZDY ZAMIATARKA, ZAWSZE ZAPIĄĆ PASY BEZPIECZEŃSTWA.

NIGDY NIE DOTYKAĆ RĘKOMA SZCZOTKI BOCZNEJ W CZASIE JEJ OBRACANIA

W CZASIE OPRÓŻNIANIA POJEMNIKA NA ODPADY UPEWNIĆ SIĘ, ŻE NA ODLEGŁOŚCI MNIEJSZEJ NIŻ 2 METRY OD ZAMIATARKI NIE ZNAJDUJĄ SIĘ ŻADNE OSOBY. PONADO SPRAWDZIĆ, CZY ZAPEWNIONA ZOSTAŁA ODPOWIEDNIA ILOŚĆ WOLNEJ PRZESTRZENI, ABY UNIKNAĆ UDERZEŃ, KTÓRE MOGŁYBY SPOWODOWAĆ USZKODZENIE I NIEPRAWIDŁOWE FUNKCJONOWANIE ZAMIATARKI (PUNKT 10.3.2).

WAŻNE: Przed rozpoczęciem pracy sprawdzić, czy na powierzchni nie znajdują się liny, przewody z tworzyw sztucznych lub metalowe, długie szmaty, pręty, kable zasilające itp.; stwarzają one niebezpieczeństwo i mogą spowodować uszkodzenie uszczelek przeciwpyłowych i szczotek. Należy je usunąć przed rozpoczęciem pracy na maszynie.

WAŻNE: Maszyna, ze względów bezpieczeństwa, automatycznie się wyłącza w chwili gdy operator wstanie z fotela - stanowiska roboczego. Maszyny nie można uruchomić, jeżeli na fotelu nie siedzi żadna osoba.

Zachować szczególną ostrożność w czasie przejazdu przez szyny lub prowadnice bramek, itp., gdyż mogą one spowodować znaczące uszkodzenia na uszczelkach przeciwpyłowych; jeżeli przejazdu przez nie można uniknąć, zastosować bardzo niską prędkość.
- W przypadku jazdy maszyną po powierzchniach mokrych lub bardzo wilgotnych odłączyć system filtrujący, aby uniknąć jego zawilgocenia i uszkodzenia filtra. Unikać przejeżdżania przez kałuże.
- Jeżeli powierzchnia wymagająca oczyszczenia jest bardzo zanieczyszczona, ze względu na ilość lub jakość materiału lub pyłu, który musi być zebrany, zaleca się, aby wykonać najpierw czyszczenie „zgrubne”, nie dbając nadmiernie o uzyskany wynik, a następnie, po opróżnieniu pojemnika na odpady, przy mocno wibrujących filtrach, powtórzyć czyszczenie; dzięki tej procedurze można uzyskać pożądane wyniki.
- Szczotka boczna może być używana wyłącznie do czyszczenia brzegów, rogów, nieregularnych kształtów, itp., natychmiast po oczyszczeniu musi być podniesiona (odłączona), aby uniknąć niechcianego rozprzestrzenienia pyłu, i dlatego, że wynik uzyskany po zastosowaniu szczotki bocznej nie jest nigdy tak dobry jak ten uzyskiwany przy stosowaniu szczotki centralnej.
- Aby osiągnąć dobre wyniki należy często opróżniać pojemnik i utrzymywać filtry w stanie czystości, wywołując ich wibracje za pomocą systemu potrząsającego.

8.2. SZKOLENIE OPERATORÓW

W celu używania zamiatarki operator nie wymaga specjalnego przeszkolenia, jedynym wymogiem jest konieczność przeczytania informacji wskazanych w niniejszej instrukcji i w instrukcji silnika.

8.3. URUCHOMIENIE OPERACYJNE

Aby uruchomić maszynę:

Obrócić kluczem do uruchamiania (poz. 1 Rysunek 12) na pozycję „ON”, do pierwszego kliknięcia (Rysunek 29). Włączą się także urządzenia elektryczne zainstalowane na zamiatarce;

Obróć nim ponownie na pozycję „GL”, do drugiego kliknięcia, aby włączyć wstępne ogrzewanie świec zapłonowych silnika. Odpowiedni wskaźnik świetlny na sygnalizatorze (poz. 16 Rysunek 12) włączy się (nr. 2 Rysunek 18).

Poczekać, aż kontrolka wstępnego ogrzewania się wyłączy;

Obrócić kluczem na pozycję „ST”, do trzeciego kliknięcia. Silnik zacznie uruchamianie;

Po uruchomieniu silnika zwolnić klucz, który powróci do pozycji „GL”.

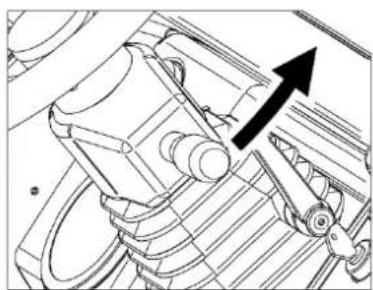

Po uruchomieniu, stopniowo nacisnąć na dźwignię przyspieszacza (poz. 2 Rysunek 12) do ½ skoku, aby umożliwiać ogrzanie silnika przez kilka minut.

Ustawić dźwignię przyspieszacza na co najmniej 1/2 ÷ 3/4 skoku, aby uzyskać optymalną wydajność.

ON OFF SL ST

Rysunek 29

Aby włączyć jazdę do przodu:

Zwolnić hamulec postojowy (poz. 6 Rysunek 12), jeżeli jest włączony (ciągły sygnał dźwiękowy).

Przemieścić przełącznik biegów do przodu (poz. 4 Rysunek 12), jak pokazano na Rysunek 30.

Stopniowo naciskać nogą na pedał gazu (poz. 3 Rysunek 12). Aby osiągnąć maksymalną prędkość jazdy, wyregulować prędkość obrotów silnika ustawiając dźwignię (poz. 2 Rysunek 12) na końcu skoku (całkowicie na dole) i nacisnąć na pedał jazdy, do końca skoku.

Zdjąć stopę, aby zatrzymać napęd silnika i stopniowo naciskać na pedał hamulca (poz. 5 Rysunek 12), aby zakończyć ruch zamiatarki.

Przywrócić przełącznik ruchu na pozycję centralną (neutralny), jak pokazano na Rysunek 30.

Jeżeli zostały one przewidziane, włączyć światła robocze ustawiając przełącznik na pozycji na górze (dotyczy modeli wyposażonych w światła robocze). Po włączeniu świąteł, zapala się odpowiedni wskaźnik (nr. 1 Rysunek 18) na sygnalizatorze.

8.5. BIEG WSTECZNY

Aby włączyć bieg wsteczny:

Zwolnić hamulec postojowy (poz. 6 Rysunek 12), jeżeli jest włączony (ciągły sygnał dźwiękowy).

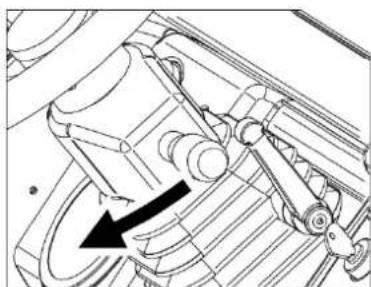

Ustawić przełącznik biegów na pozycję do tyłu (poz. 4 Rysunek 12), jak pokazano na Rysunek 31.

Stopniowo naciskać nogą na pedał gazu (poz. 3 Rysunek 12). Aby osiągnąć maksymalną prędkość jazdy, wyregulować prędkość obrotów silnika ustawiając dźwignię (poz. 2 Rysunek 12) na końcu skoku (całkowicie na dole) i nacisnąć na pedał jazdy, do końca skoku.

Zdjąć stopę, aby zatrzymać napęd silnika i stopniowo naciskać na pedał hamulca (poz. 5 Rysunek 12), aby zakończyć jazdę zamiatarki do tyłu.

Przywrócić przełącznik ruchu na pozycję centralną (neutralny), jak pokazano na Rysunek 31.

UWAGA 1: Prędkość cofania jest o połowę mniejsza niż prędkość jazdy do przodu.

UWAGA 2: przerywany sygnał dźwiękowy sygnalizuje, że zamiatarka używa biegu wstecznego.

8.6. ZATRZYMANIE OPERACYJNE

Aby zatrzymać silnik, przestawić dźwignię regulatora obrotów silnika (poz. 2 Rysunek 12) na pozycję minimum (całkowicie na górze) i obrócić kluczem do uruchamiania (poz. 1 Rysunek 12) w kierunku przeciwnym do ruchu wskazówek zegara, aż do osiągnięcia pozycji „OFF”. W przypadku dłuższych okresów zatrzymania załączyć hamulec postojowy (poz. 6 Rysunek 12) jak opisano w pkt. 8.7.

UWAGA: układ hamulcowy funkcjonuje także na wyłączonej maszynie.

W czasie konserwacji, kontroli i regulacji, kiedy silnik jest wyłączony, dobrą praktyką jest wyjęcie klucza, aby uniknąć przypadkowego lub nieoczekiwanego uruchomienia przez personel nie wykonujący czynności

8.7. POSTÓJ

W przypadku długich postojów, aby zapewnić stabilność maszyny, należy włączyć hamulec postojowy (poz. 6 Rysunek 12), zgodnie z procedurą opisaną poniżej (Rysunek 32): Nacisnąć na pedał hamulca (poz. 5 Rysunek 12) Pchnąć dźwignię hamulca postojowego (poz. 6 Rysunek 12) w dół.

Aby zwolnić hamulec postojowy, nacisnąć na pedał hamulca (poz. 5 Rysunek 12). Dźwignia samoistnie powróci do pozycji wyjściowej.

UWAGA: przy aktywnych urządzeniach elektrycznych, załączeniu hamulca postojowego towarzyszy ciągły sygnał dźwiękowy.

8.8. ZATRZYMANIE AWARYJNE

W przypadkach awaryjnych należy: obrócić kluczem do uruchamiania (poz. 1 Rysunek 12) w kierunku przeciwnym do ruchu wskazówek zegara, aż do osiągnięcia pozycji „OFF”. Włączyć hamulec postojowy, jak opisano w punkcie 8.7.

8.9. SZCZOTKA CENTRALNA

Aby wykonać czyszczenie za pomocą zamiatarki, należy zawsze włączyć szczotkę centralną.

Kiedy silnik pracuje:

Dźwignię do wyboru ruchu szczotki (poz. 7 Rysunek 12) ustawić w konfiguracji pojedynczej (aktywna wyłącznie szczotka centralna, dźwignia na dole) lub łączonej (aktywne wszystkie szczotki, dźwignia na górze) jak pokazano na Rysunek 33, poz. A.

Wprowadzić szczotkę centralną, pchając do przodu dźwignię sterującą szczotki (poz. 8 Rysunek 12) jak pokazano na Rysunek 33, poz. B. Szczotka opuści się i rozpocznie czyszczenie.

Uruchomić ruch zamiatarki do przodu (pkt. 8.4), aby osiągnąć wszystkie obszary do oczyszczenia.

Aby wyłączyć szczotkę:

Pociągnąć za dźwignię sterującą szczotką do tyłu (poz. 8 Rysunek 12) jak pokazano na Rysunek 33, poz. C. Szczotka uniesie się nad powierzchnię.

Dźwignię do wyboru ruchu szczotki (poz. 7 Rysunek 12) ustawić w konfiguracji pośredniej (szczotki wyłączone) jak pokazano na Rysunek 33, poz. D.

Rysunek 33

8.10. SZCZOTKA BOCZNA

Aby włączyć szczotkę boczna, kiedy silnik pracuje:

Dźwignię do wyboru ruchu szczotki (poz. 7 Rysunek 12) ustawić w konfiguracji łączonej (aktywne wszystkie szczotki, dźwignia na górze) jak pokazano na Rysunek 34, poz. A.

Wprowadzić szczotkę boczną za pomocą wyłącznika szczotki bocznej (poz. 10 Rysunek 12) jak pokazano na Rysunek 34, poz. B. Szczotka opuści się na powierzchnię.

W razie potrzeby wyregulować prędkość obrotową za pomocą dźwigni regulacyjnej (poz. 11 Rysunek 12) pchając ją w dół, aby zwiększyć, lub w górę, aby zmniejszyć (Rysunek 34, poz. C).

Aby wyłączyć szczotkę:

Odłączyć szczotkę boczną za pomocą przełącznika szczotki bocznej (poz. 10 Rysunek 12) jak pokazano na Rysunek 34, poz. D. Szczotka uniesie się.

W razie potrzeby zmniejszyć prędkość obrotową za pomocą dźwigni regulacyjnej (poz. 11 Rysunek 12) pchając ją do góry (Rysunek 34, poz. E).

Dźwignię do wyboru ruchu szczotki (poz. 7 Rysunek 12) ustawić w konfiguracji pośredniej (wszystkie szczotki wyłączone) jak pokazano na Rysunek 34, poz. F.

Rysunek 34

8.11. SSANIE

Aby włączyć lub wyłączyć ssanie, kiedy silnik pracuje lub przy włączonych urządzeniach elektrycznych, użyć odpowiedniego przełącznika (poz. 12 Rysunek 12, i Rysunek 35).

Rysunek 35

8.12. POTRZASACZ DO FILTRA

Aby włączyć potrząsacz do filtra, kiedy silnik pracuje lub przy włączonych urządzeniach elektrycznych, nacisnąć na odpowiedni przełącznik (poz. 13 Rysunek 12), w pozycji niestabilnej przez pożądaną ilość czasu, zwolnić przełącznik, aby wyłączyć potrząsacz (Rysunek 36).

Rysunek 36

8.13. OPRÓŻNIANIE POJEMNIKA NA ODPADY

Aby opróżnić pojemnik na odpady, kiedy silnik pracuje:

Zamknąć klapę pojemnika za pomocą odpowiedniej dźwigni (poz. 15 Rysunek 12), jak pokazano w obszarze oznaczonym literą A na Rysunek 37. Wskaźnik sygnalizacyjny (nr. 4 Rysunek 18) włączy się, aby potwierdzić działanie.

Podnieść pojemnik na odpady za pomocą dźwigni sterującej (poz. 14 Rysunek 12), opuścić ją i przytrzymać w pozycji, aż do chwili gdy pojemnik osiągnie pożadaną pozycję (B, Rysunek 37).

Otworzyć klapę pojemnika, podnosząc dźwignię tak, aby usunąć odpady w pożadnym miejscu (C, Rysunek 37). Wskaźnik sygnalizacyjny (nr. 4 Rysunek 18) wyłączy się.

Rysunek 37

Po zakończeniu opróżniania, aby powrócić do konfiguracji początkowej, wystarczy podnieść dźwignię sterującą pojemnika (Rysunek 38). Klapa pojemnika znajdzie się w pozycji otwartej, aby umożliwiać włączenie czyszczenia.

WAŻNE: upewnić się że, w czasie podnoszenia pojemnika i w czasie przemieszczania bez czyszczenia, klapa znajduje się w pozycji zamkniętej, aby uniknąć nieoczekiwanego rozładowania odpadów. Ponadto należy się upewnić że, w czasie czyszczenia, klapa znajduje się w pozycji otwartej, aby umożliwiać wpadanie odpadów do pojemnika.

PRZED WŁĄCZENIEM, PRZECZYTAĆ WSZYSTKIE POPRZEDNIE ROZDZIAŁY.

9.1. SZKOLENIE OPERATORÓW

W celu wykonania różnych faz regulacji zamiatarki operator nie wymaga specjalnego przeszkolenia, jedynym wymogiem jest konieczność przeczytania informacji wskazanych w niniejszej instrukcji.

9.2. REGULACJA NACISKU SZCZOTKI CENTRALNEJ

Kiedy szczotka centralna (poz. 1 Rysunek 39) ulegnie zużyciu powodując spadek wydajności czyszczenia, należy wyregulować jej wysokość za pomocą pokrętła (poz. 9 Rysunek 12) - odkręcić i pchnąć do przodu, aby obniżyć szczotkę i zwiększyć jej nacisk na powierzchnię do oczyszczenia (2, Rysunek 39). Regulować aż do chwili gdy szczotka, w pozycji opuszczonej, pozostawi na posadzce pasek o wielkości 3-5 cm (Rysunek 40). Po osiągnięciu pożądanej wielkości nacisku, dokręć pokrętło, aby zablokować je w pozycji.

Aby sprawdzić, czy szczotka centralna została wyregulowana prawidłowo, zmierzyć pozostawiany przez nią „ślad” w sposób następujący:

1. Po wykonaniu regulacji włączyć szczotkę centralną i, nie wykonując ruchu ani do przodu, ani do tyłu, pozostawić ją w stanie funkcjonowania w tym samym punkcie przez co najmniej 10/15 sekund. Podnieść szczotkę centralną i przemieścić zamiatarkę aż do chwili gdy na posadzce widoczny będzie ślad pozostawiany przez obracającą się szczotkę, jak pokazano na Rysunek 40.

3-5 CM 100 CM

Rysunek 40

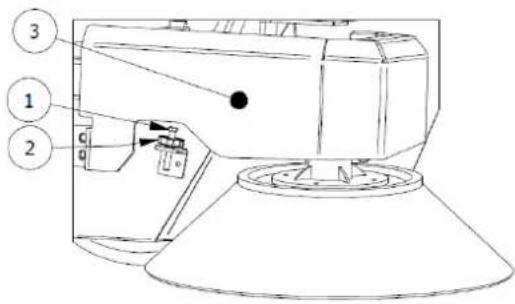

9.3. REGULACJA NACISKU SZCZOTEK BOCZNYCH

CZYNNOŚĆ MUSI BYĆ WYKONANA NA WYŁĄCZONYM SILNIKU I PRZY WYŁĄCZONYCH URZĄDZENIACH ELEKTRYCZNYCH.

W przypadku zużycia szczotki bocznej, w celu wyregulowania jej nacisku na powierzchnię: Za pomocą śruby (poz. 1 Rysunek 41) wyregulować wysokość szczotki. Im niżej znajdzie się śruba, tym niższa będzie pozycja szczotki. Po osiągnięciu pożądanej wysokości zablokować pozycję dociskając pierścień mocujący (poz. 2 Rysunek 41)

UWAGA: w razie potrzeby usunąć osłonę szczotki bocznej (poz. 3 Rysunek 41), po zakończeniu regulacji, natychmiast ją zamontować.

10.1. OGÓLNE RYZYKO RESZTKOWE

DEFINICJA: Ryzyko resztkowe, to ryzyko, którego z różnych powodów nie można wyeliminować. Dla każdego z nich poniżej podane zostały odpowiednie wskazania, aby zapewnić pracę w warunkach maksymalnego bezpieczeństwa.

• Ryzyko odniesienia obrażeń rąk, ciała i oczu, w przypadku używania maszyny bez wszystkich osłon, które muszą być w stanie nienaruszonym i poprawnie zainstalowane.
• Ryzyko obrażeń rąk w przypadku dotknięcia szczotki bocznej lub szczotki centralnej, z jakiegokolwiek powodu, w czasie ich obracania. Szczotek można dotknąć wyłącznie, kiedy silnik jest wyłączony i po zastosowaniu rękawic ochronnych, aby uniknąć skaleczenia lub przecięcia, w przypadku gdy na włóknach szczotek znajdowałyby się ostre resztki i zanieczyszczenia.
• Ryzyko wdychania szkodliwych substancji, otarć dłoni, w czasie opróżniania pojemnika na odpady bez zastosowania rękawic ochronnych i maski do ochrony dróg oddechowych.

Ryzyko utraty kontroli nad maszyną w przypadku używania na powierzchniach o nachyleniu większym niż to wskazane w punktach 3.10 i 5.1, lub niezatrzymania maszyny w przypadku jej zaparkowania.

Ryzyko wybuchu lub pożaru w przypadku uzupełniania poziomu paliwa przy włączonym silniku lub przy wyłączonym silniku, który nie uległ całkowitemu ochłodzeniu.

Ryzyko poważnego oparzenia w przypadku wykonywania konserwacji przy włączonym silniku lub przy wyłączonym silniku, który nie uległ całkowitemu ochłodzeniu.

Ryzyko wdychania gazów spalinowych w przypadku używania w otoczeniu bez wystarczającej wentylacji.

10.2. OGÓLNE RYZYKO ZWIĄZANE Z UŻYWANIEM AKUMULATORÓW KWASOWYCH

• Przed wykonaniem ładowania sprawdzić, czy pomieszczenie jest odpowiednio wentylowane, lub ładowanie wykonać w odpowiednio przystosowanym do tego pomieszczeniu.
• Nie palić tytoniu, nie używać otwartego ognia, nie używać ściernic i zgrzewarek; unikać powodowania iskrzenia w pobliżu akumulatorów.
• Nie pobierać prądu z akumulatora za pomocą prowizorycznych zacisków, gniazdek i styków.
• Upewnić się, że wszystkie połączenia (zaciski kablowe, gniazda, wtyki, itp.) są zawsze dobrze dociśnięte i w dobrym stanie.
• Nie kłaść metalowych narzędzi na akumulatorze.

- Akumulator utrzymywać w stanie czystości, suchym, używając, w miarę możliwości, szmatek antystatycznych.

- Poziom uzupełniać woda destylowaną zawsze, kiedy poziom elektrolitu spadnie do 5 - 10 mm od panelu ochronnego.

- Unikać przeładowania i utrzymać temperaturę akumulatora poniżej 45°C.

- Utrzymywać wszystkie scentralizowane systemy uzupełniania poziomu w stanie idealnej wydajności i wykonywać ich okresową konserwację.

- Ryzyko porażenia prądem elektrycznym i zwarcia; ze względów bezpieczeństwa, przed wykonaniem jakiejkolwiek konserwacji lub naprawy akumulatora (lub maszyny), odłączyć zaciski +/- od biegunów akumulatora.

- Ryzyko wybuchu w czasie ładowania; może do niego dojść w czasie ładowania za pomocą nieodpowiedniej ładowarki (w zależności od liczby amperów akumulatora).

- W czasie ładowania akumulatora lub, w każdym wypadku, po wprowadzeniu wtyczki ładowarki, zabrania się uruchamiania maszyny i jej przemieszczania (także ręcznie).

- W przypadku nieoczekiwanego rozlania płynu zawartego w akumulatorze, z jakiegokolwiek powodu, zebrać wyciek za pomocą chłonnego materiału, po zastosowaniu rękawic i odzieży odpornej na działanie kwasów, okularów ochronnych i środków ochrony dróg oddechowych, po przeczytaniu instrukcji dotyczącej akumulatora.

10.3. ŚRODKI OCHRONNE

10.3.1. ŚRODKI OCHRONY INDYWIDUALNEJ (ŚOI)

Poza wskazaniami podanymi w punktach poprzednich, aby zapewnić bezpieczeństwo w czasie konserwacji, regulacji, kontroli i czyszczenia zamiatarki, należy stosować środki ochrony indywidualnej (ŚOI) dostosowane do występującego ryzyka.

W szczególności, w przypadku konserwacji opisanych w niniejszej instrukcji, należy użyć:

Rękawic do ochrony przed ryzykiem mechanicznym;
Okularów ochronnych;
- Środków do ochrony dróg oddechowych.

W przypadku nieoczekiwanego wycieku kwasu z akumulatora lub nieprzewidzianego zebrania materiałów niebezpiecznych, należy użyć:

Rękawic do ochrony przed ryzykiem mechanicznym i chemicznym (np. rękawice neoprenowe);
Okularów ochronnych;
- Maski do ochrony twarzy FFP3 lub lepszej;
- Odzieży do ochrony przed ryzykiem chemicznym.

W celu oczyszczenia zamiatarki stosować wyłącznie odpowiednią odzież roboczą i czyszczenie wykonywać po zakończeniu pracy.

Aby uzyskać większą ilość informacji dotyczących środków ochronnych i prewencyjnych, przeczytać instrukcję silnika.

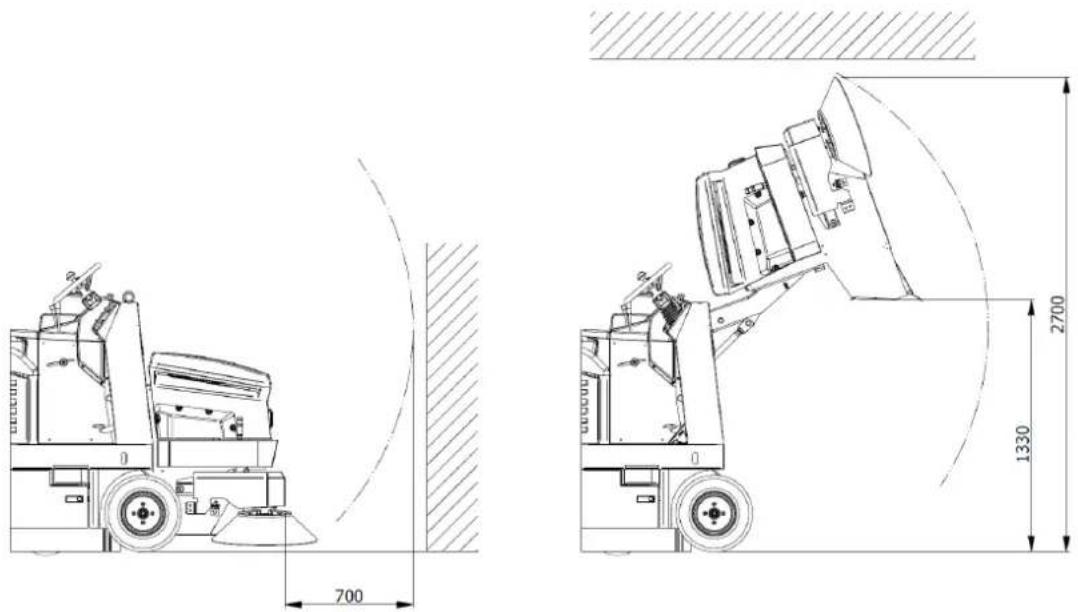

10.3.2. ŚRODKI OCHRONNE PRZEWIDZIANE DO OPRÓŻNIANIA POJEMNIKA NA ODPADY

W czasie opróżniania pojemnika na odpady należy zachować przewidziane odległości bezpieczeństwa, w zależności wymiarów gabarytowych (Rysunek 42).

700 2700 1330

Rysunek 42

W CZASIE OPRÓŻNIANIA POJEMNIKA NA ODPADY UPEWNIĆ SIĘ, ŻE NA ODLEGŁOŚCI MNIEJSZEJ NIŻ 2 METRY OD ZAMIATARKI NIE ZNAJDUJĄ SIĘ ŻADNE OSOBY. PONADO SPRAWDZIĆ, CZY ZAPEWNIONA ZOSTAŁA ODPOWIEDNIA ILOŚĆ WOLNEJ PRZESTRZENI, ABY UNIKNAĆ UDERZEŃ, KTÓRE MOGŁYBY SPOWODOWAĆ USZKODZENIE I NIEPRAWIDŁOWE FUNKCJONOWANIE ZAMIATARKI.

DRAŻEK OCHRONNY ZAINSTALOWAĆ ZAWSZE ZGODNIE Z OPISEM WSKAZANYM W PUNKCIE 4.4.1. ABY ZAPOBIEC PRZYPADKOWEMU ZAMKNIĘCIU POJEMNIKA NA ODPADY, KIEDY JEST ON PODNIESIONY.

ROZDZIAŁ 11 - STABILNOŚĆ MASZYNY

11.1. STABILNOŚĆ W CZASIE UŻYWANIA

Stabilność maszyny w czasie jazdy i czyszczenia może być zapewniona głównie dzięki przestrzeganiu limitów przewidzianych dla nachylenia powierzchni (pkt. 3.10 i 5.1) oraz dzięki sprawdzeniu nośności powierzchni do oczyszczenia, która musi być odpowiednia dla podparcia ciężaru zamiatarki wskazanego na tabliczce CE.

Opróżnianie pojemnika na odpady i wszystkie inne fazy konserwacji, regulacji, czyszczenia i kontroli muszą być wykonywane na powierzchniach płaskich, nie nachylonych, o nośności odpowiedniej dla podparcia ciężaru zamiatarki wskazanego na tabliczce CE.

Aby zapewnić niezbędną stabilność maszyny po jej zaparkowaniu należy załączyć hamulec postojowy, jak opisano w pkt. 8.7. Jeśli pozostawienie maszyny w pozycji postojowej na płaskiej powierzchni nie jest możliwe, zaleca się zastosowanie stosownych klinów pod koła.

Stabilność pojemnika na odpady uniesionego, aby umożliwiać wykonanie kontroli, czyszczenia i konserwacji, może być zapewniona dzięki umiejscowieniu drążka bezpieczeństwa w pozycji wskazanej w pkt. 4.4.1.

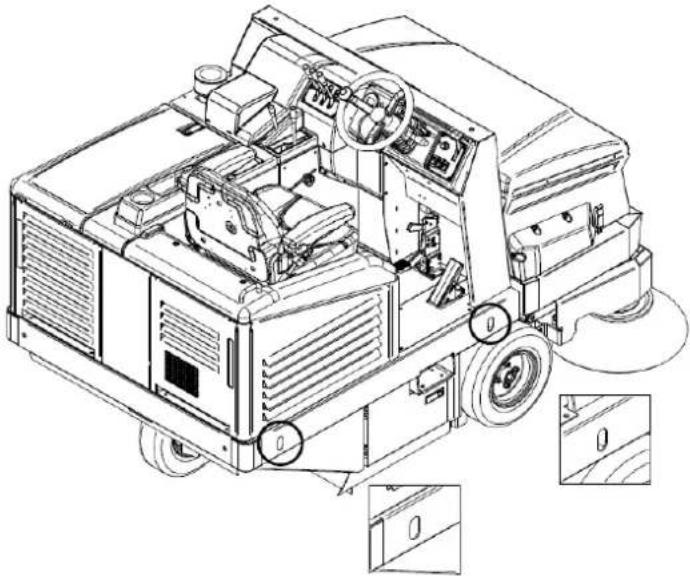

11.2. STABILNOŚĆ PODCZAS TRANSPORTU

Zamiatarkę należy transportować i przemieszczać w sposób odpowiedni dla jej ciężaru wskazanego na tabliczce CE.

Podniesienie zamiatarki musi być wykonane w sposób opisany w pkt. 6, natomiast, aby ją przetransportować, niezbędne jest jej zamocowanie. W tym celu można użyć przygotowanych otworów mocujących (Rysunek 43). Po umiejscowieniu, załączyć hamulec postojowy, jak opisano w pkt. 8.7, w razie potrzeby, zastosować odpowiednie kliny pod koła.

Zamiatarkę wycofać z eksploatacji w sposób opisany w poniższych punktach:

• Wyjąć akumulator z gniazda i przechować w suchym i dobrze wentylowanym miejscu. Aby wydłużyć trwałość nieużywanego akumulatora niezbędne jest jego doładowywanie i uzupełnianie poziomu wody destylowanej, co 30/40 dni (baterie kwasowe).
  Oczyścić filtry przeciwpyłowe i pojemnik na odpady.
  Zamknąć zawór zbiornika paliwa.

Informacje dotyczące wycofania silnika z eksploatacji wskazano w instrukcji obsługi silnika.

12.2. OPAKOWANIE, PODNOSZENIE I TRANSPORT

W przypadku gdy niezbędne jest zapakowanie maszyny, wykonać demontaż szczotki/ek bocznej/ych, jak opisano w punkcie 14.5

Podnieść zamiatarkę i umiejscowić na odpowiednim stole, za pomocą środków podnoszących odpowiednich dla ciężaru zamiatarki wskazanego na tabliczce, lub za pomocą podestów podnoszących. Do podniesienia użyć śrub oczkowych (pkt. 6, Rysunek 27).

Przestrzegać wskazań podanych w punkcie 6, dotyczących podnoszenia maszyny, i w punkcie 11.2, dotyczących transportu.

ROZDZIAŁ 13 - SYTUACJE AWARYJNE

13.1. SYTUACJE AWARYJNE

W przypadku jakiejkolwiek sytuacji awaryjnej, na przykład:

• nieumyślne przejechanie maszyną po przewodach elektrycznych ułożonych na posadzce, które spowodowało ich owinięcie wokół szczotki centralnej lub bocznej,
• z wnętrza maszyny lub silnika słyszalny jest nieprawidłowy hałas,
• doszło do zebrania gorących materiałów, palnych substancji lub ogólnie materiałów chemicznych, itp.

należy:

Jeśli silnik jest włączony, wykonać zatrzymanie awaryjne, jak opisano w punkcie 8.8.

Załączyć hamulec postojowy jak opisano w punkcie 8.7

Oddalić się od maszyny

Natychmiast wezwać pomoc medyczną, jeśli ucierpiały osoby.

Więcej informacji dotyczących procedur awaryjnych można odnaleźć w instrukcji obsługi silnika.

13.2. URUCHOMIENIE PO SYTUACJI AWARYJNEJ

Przed ponownym użyciem maszyny, po rozwiązaniu sytuacji awaryjnej, należy wykonać kontrolę wszystkich części maszyny (pkt. 3), szczególną uwagę poświęcić osłonom i urządzeniom bezpieczeństwa.

Normalne używanie zamiatarki można wznowić wyłącznie, jeżeli wykonane kontrole zakończyły się wynikiem pozytywnym (wszystkie części funkcjonują poprawnie i są w stanie integralnym).

Procedury ponownego uzbrajania nie są przewidziane.

Więcej informacji dotyczących uruchamiania silnika po sytuacji awaryjnej można odnaleźć w instrukcji obsługi silnika.

ROZDZIAŁ 14 - KONSERWACJA

14.1. OGÓLNE NORMY BEZPIECZEŃSTWA

PRZED WŁĄCZENIEM, PRZECZYTAĆ WSZYSTKIE POPRZEDNIE ROZDZIAŁY.

WSZYSTKIE CZYNNOŚCI KONSERWACJI I CZYSZCZENIA MUSZĄ BYĆ WYKONYWANE PO WCZEŚNIEJSZYM WYJĘCIU KLUCZA I NA WYŁĄCZONYM I ZIMNYM SILNIKU.

NIGDY NIE DOTYKAĆ SZCZOTEK RĘKOMA, KIEDY SIĘ ONE OBRACAJĄ

UPEWNIAĆ SIĘ, PRZEZ CAŁY CZAS TRWANIA CZYNNOŚCI, ŻE NA ODLEGŁOŚCI MNIEJSZEJ NIŻ 2 METRY OD ZAMIATARKI NIE ZNAJDUJĄ SIĘ ŻADNE OSOBY NIE WYZNACZONE DO CZYSZCZENIA I KONSERWACJI.

ZASTOSOWAĆ PRZEWIDZIANE ŚRODKI, ABY UNIKNAĆ PRZYPADKOWEGO I NIEOCZEKIWANEGO URUCHOMIENIA MASZYNY W CZASIE TRWANIA CZYNNOŚCI I PRACOWAĆ ZAWSZE PO WCZEŚNIEJSZYM WYŁĄCZENIU SILNIKA I URZĄDZEŃ ELEKTRYCZNYCH.

14.2. SZKOLENIE OPERATORÓW

W celu wykonania różnych faz konserwacji i czyszczenia zamiatarki operator nie wymaga specjalnego przeszkolenia, jedynym wymogiem jest konieczność przeczytania informacji wskazanych w niniejszej instrukcji i w instrukcji silnika.

14.3. USZCZELKI PRZECIWPYŁOWE

CZYNNOŚĆ MOŻE BYĆ WYKONANA PO WCZEŚNIEJSZYM WYŁĄCZENIU I OCHŁODZENIU SILNIKA I ZASTOSOWANIU RĘKAWIC I OKULARÓW OCHRONNYCH ORAZ ŚRODKÓW DO OCHRONY DRÓG ODDECHOWYCH.

Co 70/100 godzin działania sprawdzić stan uszczelek przeciwpyłowych poz. 1-7 Rysunek 44 i w razie potrzeby wymienić.

Aby wymienić uszczelki przeciwpyłowe:

Odkręcić śruby z płyty mocującej uszczelki poz. 1-7 Rysunek 44;

Usunąć zużyta uszczelkę i wymienić ją na nową;

Przykręcić śruby do płyty mocującej uszczelki poz. 1-7 Rysunek 44.

Co 50/80 godzin roboczych, lub w razie potrzeby, sprawdzić stan szczotki centralnej (poz. 2 Rysunek 3 pkt.3.4), w szczególności w przypadku gdy podejrzewa się przypadkowe zebranie lin, sznurków, itp.

W celu wykonania kontroli szczotki centralnej:

1. podnieść pojemnik na odpady, następnie wyłączyć silnik i urządzenia elektryczne.

zainstalować drążek bezpieczeństwa (pkt. 4.4.1) wykonać kontrole.

W razie potrzeby dokonać wymiany szczotki centralnej:

Otworzyć prawe boczne drzwi (poz. 1 Rysunek 45)

Zdemontować prawą blokadę klapy (poz. 2 Rysunek 45)

Przesunąć klapę (poz. 3 Rysunek 45)

Odkręcić śrubę (poz. 4 Rysunek 45)

Usunąć ramię podtrzymujące (poz. 5 Rysunek 45)

Usunąć starą szczotkę (poz. 6 Rysunek 45)

Aby zakończyć montaż, wykonać czynności opisane powyżej w odwrotnej kolejności, przestrzegając połączeń przewidzianych dla szczotek w czasie ponownego montażu (Rysunek 46).

Wyregulować wysokość nowej szczotki zgodnie z opisem wskazanym w punkcie 9.2.

Rysunek 46

PRZED OPUSZCZENIEM POJEMNIKA NA ODPADY UPEWNIĆ SIĘ, ŻE DRAŻEK BEZPIECZEŃSTWA ZOSTAŁ ODŁĄCZONY.

CZYNNOŚĆ MOŻE BYĆ WYKONANA PO WCZEŚNIEJSZYM WYŁĄCZENIU I OCHŁODZENIU SILNIKA I ZASTOSOWANIU RĘKAWIC I OKULARÓW OCHRONNYCH ORAZ ŚRODKÓW DO OCHRONY DRÓG ODDECHOWYCH.

Co 50/80 godzin roboczych, lub w razie potrzeby, sprawdzić stan szczotki bocznej (poz. 1 Rysunek 3 pkt.3.3), w szczególności w przypadku gdy podejrzewa się przypadkowe zebranie lin, sznurków, itp.

W razie potrzeby dokonać wymiany:

Podnieść szczotkę boczną (pkt. 8.10)

Odkręcić pierścień mocujący poz. 1 Rysunek 47, aby odłączyć szczotkę boczną poz. 2 Rysunek 47 z kołnierza z tworzywa sztucznego

Wymienić zużytą szczotkę na nową. Wprowadzić nową część na kołnierz i dokręcić pierścień mocujący, aby ją zablokować. Wyregulować wysokość zgodnie z opisem w pkt. 9.3

14.6. KONSERWACJA SZCZEGÓLNA DLA SILNIKÓW SPALINOWYCH WEWNETRZNEGO SPALANIA

Więcej informacji dotyczących konserwacji silnika i odpowiednie środki bezpieczeństwa, które należy zastosować, zostały wskazane w instrukcji obsługi silnika.

Uważnie przeczytać instrukcję obsługi silnika i:

1. Sprawdzać poziom oleju silnikowego, co 20 godzin działania maszyny;
2. Pierwsza wymiana oleju silnikowego musi być wykonana po 50 godzinach działania. Uzupełnić poziom stosując ilość oleju wskazaną w instrukcji obsługi silnika; olejem zalecanym dla klimatu umiarkowanego jest olej 10W-30 multi-grade dla silników benzynowych i diesła. W przypadku gdy pracuje się w klimacie nieumiarkowanym, w instrukcji silnika sprawdzić jaki typ oleju będzie najbardziej odpowiedni. Do wymiany oleju użyć odpowiedniego spustu znajdującego się pod misą silnika.
3. Olej wymieniać po każdych 90/100 godzin działania.
4. Filtr powietrza oczyszczac co każde 25 godzin działania lub wcześniej, w zależności od potrzeby. W razie zużycia, wymienić (zobacz instrukcje obsługi silnika).

ABY SPRAWDZIĆ LUB WYMIENIĆ OLEJ SILNIKOWY, NALEŻY ZAŁOŻYĆ RĘKAWICE DO OCHRONY PRZED CZYNNIKAMI CHEMICZNYMI, NAJLEPIEJ TE WYKONANĘ Z KAUCZUKU NITRYLOWEGO. NIE UTYLIZOWAĆ ZUŻYTEGO OLEJU ŁĄCZNIE Z ODPADAMI Z GOSPODARSTW DOMOWYCH, GDYŻ JESTO ON WYSOCE ZANIECZYSZCZAJĄCY. ZUŻYTY OLEJ UTYLIZOWAĆ ZGODNIE Z OBOWIAŻUJĄCYMI PRZEPISAMI PRAWA.

PRZESTRZEGAĆ NORM I ŚRODKÓW OSTROŻNOŚCI WSKAZANYCH W 10.2. ZAWSZE STOSOWAĆ OKULARY OCHRONNE, RĘKAWICE I ODZIEŻ ODPORNE NA DZIAŁANIE KWASÓW.

1. Aby zapewnić dobrą żywotność akumulatorów, zarówno płaskich jak i rurowych, unikać ich całkowitego rozładowania. CAŁKOWICIE ROZLADOWANE AKUMULATORY (TAKŻE NOWE) NIE MOGA BYĆ PONOWNIE ŁADOWANE.
2. Często sprawdzać poziom roztworu akumulatora i w razie potrzeby uzupełniać stosując wyłącznie wodę destylowaną.
3. Cykl ładowanie musi być wykonany całkowicie i bez przerw.
4. ZUŻYTE AKUMULATORY UTYLIZOWAĆ ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI.

Przeczytać dokumentację dostarczoną przez producenta akumulatorów, aby uzyskać większą ilość informacji dotyczących konserwacji i wymaganych środków ochronnych.

14.8. CZYSZCZENIE MASZYNY

Oczyszczać zewnętrzne części maszyny za pomocą wilgotnych szmatek lub miękkich szczotek.

CZYNNOŚĆ MOŻE BYĆ WYKONANA PO WCZEŚNIEJSZYM WYŁĄCZENIU I OCHŁODZENIU SILNIKA I ZASTOSOWANIU RĘKAWIC I OKULARÓW OCHRONNYCH ORAZ ŚRODKÓW DO OCHRONY DRÓG ODDECHOWYCH.

NIE CZYŚCIĆ JAKICHKOLWIEK ZEWNETRZNYCH CZĘŚCI MASZYNY ZA POMOCĄ BEZPOŚREDNIEGO STRUMIENIA WODY.

NIE UŻYWAĆ DETERGENTÓW LUB OGÓLNIE AGRESYWNYCH SUBSTANCJI CHEMICZNYCH, ŚCIERNYCH PROSZKÓW LUB PODOBNYCH, DO CZYSZCZENIA PANELU STEROWANIA I MIEJSC, W KTÓRYCH ZNAJDUJĄ SIĘ ETYKIETY LUB CZEŚCI NADRUKOWANE, ABY UNIKNĄĆ ICH USZKODZENIA I UTRATY CZYTELNOŚCI.

14.9. CZYSZCZENIE FILTRÓW

CZYNNOŚĆ MOŻE BYĆ WYKONANA PO WCZEŚNIEJSZYM WYŁĄCZENIU I OCHŁODZENIU SILNIKA I ZASTOSOWANIU RĘKAWIC I OKULARÓW OCHRONNYCH ORAZ ŚRODKÓW DO OCHRONY DRÓG ODDECHOWYCH.

Co 200/300 godzin roboczych, lub w razie potrzeby, sprawdzić filtr przeciwpyłowy (poz. 1 pkt. 3.7). Aby zapewnić dogłębne oczyszczenie, wyjąć filtr z gniazda, w sposób następujący:

Otworzyć pokrywę filtra poz. 1 Rysunek 48;

odłączyć sworznie z silników ssania poz. 2 Rysunek 48;

podnieść wspornik silników ssania poz. 3 Rysunek 48;

zdemontować klatkę wibratora poz. 4 Rysunek 48;

zdemontować ramę filtr poz. 5 Rysunek 48;

zdemontować filtr poz. 6 Rysunek 48.

podnieś filtr za pomocą wózka widłowego, upewniając się, że wewnętrzny wymiar wsporników jest zgodny z wymiarem filtra (wyregulować uchwyty na odpowiednią odległość i zablokować w pozycji) lub ręcznie.

Czynności muszą być wykonane przez co najmniej 2 osoby. Następnie utrzymać w pozycji uniesionej z ziemi, za pomocą wózka widłowego.

W celu oczyszczenia potrząsnąć filtrem (nie gwałtownie), a następnie dokładnie oczyścić za pomocą pistoletu

pneumatycznego, lub podobnych, kierując strumień powietrza od zewnątrz do wewnątrz, jak pokazano na poz. 7 Rysunek 48. W czasie ponownego montażu upewnić się, że czarna uszczelka została poprawnie umiejscowiona i wycentrowana.

Po zakończeniu czyszczenia ponownie zmontować filtr, wykonując czynności opisane powyżej w odwrotnej kolejności.

Upewnić się, że filtr jest zawsze w idealnym stanie i w razie potrzeby wymienić.

Pojemnik na odpady oczyszczać co 200/300 godzin roboczych, lub w razie potrzeby. Zaleca się, aby czynność tę wykonywać łącznie z czyszczeniem filtrów (pkt. 14.9).

Postępować w następujący sposób:

Opuść pojemnik na odpady i otworzyć klapę. Następnie zatrzymać zamiatarkę (pkt. 8.6)

Wyjąć filtry jak opisano w punkcie 14.9.

Usunąć wszelkie odpady i resztki z pojemnika.

Po zakończeniu czynności wykonać ponownie zamontować filtry, zgodnie z opisem podanym w punkcie 14.9.

WAŻNE: Zaleca się, aby czyszczenie pojemnika i filtrów wykonywać bez użycia wody, lub aby poczekać na całkowite osuszenie zamiatarki przed wznowieniem działania.

KONSERWACJA NADZWYCZAJNA OBEJMUJE WSZYSTKIE CZYNNOŚCI, KTÓRE NIE ZOSTAŁY WSKAZANE W NINIEJSZEJ INSTRUKCJI; MUSZĄ BYĆ ONE WYKONYWANE PRZEZ PERSONEL ODPOWIEDNIO UPOWAŻNIONY, WYSPECJALIZOWANY W ZAKRESIE SERWISOWANIA MASZYNY (ZOBACZ OKŁADKA INSTRUKCJI).

ROZDZIAŁ 16 - CZĘŚCI ZAMIENNE

Aby wymienić części maszyny, powołać się na listę części zamiennych dostarczoną przez producenta.

ROZDZIAŁ 17 - DEMONTAŻ I ZŁOMOWANIE

DEMONTAŻ I ZŁOMOWANIE MUSZĄ BYĆ WYKONYWANE PRZEZ KLIENTA, ZGODNIE Z OBOWIAŻUJĄCYMI NORMAMI. CAŁA MASZYNA LUB JEJ CZĘSCI MUSZĄ BYĆ PRZEKAŻANE DO PUNKTÓW ODBIORU, KTÓRE SPECJALIZUJĄ SIĘ W ZĄKRESIE TEGO TYPU USŁUG.

ROZDZIAŁ 18 - NIEPRAWIDŁOWOŚCI / PRZYCZYNY / ROZWIAŻANIA

Na maszynie mogą się pojawić, zasadniczo, dwie różne nieprawidłowości:

• w czasie używania maszyna powoduje powstawanie pyłu,
• maszyna pozostawia zanieczyszczenia na podłodze.

Przyczyn tych nieprawidłowości może być wiele, lecz dzięki starannej i okresowo wykonywanej konserwacji zwyczajnej, nie będą się one pojawiać. Najczęstsze problemy, które mogą się pojawić, zostały wymienione w poniższej tabeli.

NIEPRAWIDŁOWOŚCI PRZYCZYNY ROZWIĄZANIA
Maszyna powoduje powstawanie pyłu.	Zamknięty system zasysania. Włączyć zasysanie (pkt. 8.11)
	Filtr zatkany.	Oczyścić, poprzez "potrząsanie", za pomocą odpowiednich narzędzi. W razie potrzeby wyjąć i dokładnie oczyścić.
	Filtr uszkodzony Wymienić.
	Filtr nie został wprowadzony poprawnie.	Zamontować wraz z odpowiednią uszczelką; upewnić się, że jest poprawnie ułożony i dociśnięty za pomocą odpowiednich blokad.
	Ciągłe używanie szczotki bocznej.	Szczotki bocznej można używać wyłącznie do czyszczenia brzegów, rogów, nieregularnych kształtów.
	Uszkodzone uszczelki boczne. Wyregułować lub wymienić.
maszyna pozostawia zanieczyszczenia na podłodze.	Szczotka centralna nie jest wyregulowana prawidłowo lub uległa zużyciu.	Wyregulować szczotkę centralną, sprawdzając pozostawiany przez nią „śład”.
	Doszło do zebrania sznurów, lin, itp. Usunąć.
	Uszkodzone uszczelki boczne. Wymienić.
	Pełna skrzynka do zbierania. Opróżnić.
Silnik diesla nie pracuje wydajnie.	Zanieczyszczony filtr powietrza silnika.	Oczyścić lub wymienić (zobacz instrukcja konserwacji silnika)
	Zanieczyszczony wkład filtra paliwa.	Wymienić (zobacz instrukcja konserwacji silnika)
Silnik nie uruchamia się lub ciągle się wyłącza	Wyłączniki bezpieczeństwa fotela - osłoń nie są zamknięte prawidłowo lub nie działają.	Poprawnie zamknąć lub wymienić wyłącznik.
	Akumulator rozładowany (dioda LED akumulatora nie włącza się przy pierwszym obróceniu kluczem uruchamiania)	Wymienić/naładować akumulator.
	Alternator nie ładuje akumulatora (dioda LED akumulatora świeci się podczas pracy silnika; nr. 5, 6, Rysunek 18, pkt. 4.3.17)	Wymiana/naprawa alternatora (zobacz instrukcja konserwacji silnika)
	Sprawdzić stan oleju silnikowego, musi być on zawsze na poziomie maksymalnym	Uzupełnić poziom oleju (zobacz instrukcja konserwacji silnika)
	Sprawdzić, czy obecne jest paliwo Uzupełnić

ROZDZIAŁ 19 - GWARANCJA

Przedmiotowa maszyna jest objęta gwarancją na wady produkcyjne lub montażowe przez okres 12 miesięcy od daty sprzedaży.

Gwarancja obejmuje tylko i wyłącznie wymianę lub naprawę części, które zostaną uznane za wadliwe. Nie przyjmuje się jakichkolwiek innych roszczeń.

Gwarancja nie obejmuje szkód spowodowanych zwykłym zużyciem, używaniem innym niż to opisane w instrukcji, szkód spowodowanych niepoprawnymi regulacjami i interwencjami technicznymi lub aktami wandalizmu.

index....pag.

ГЛАВА 1 - ОБЩИЕ ПРАВИЛА. 219

ГЛАВА 2 - ЦЕЛИ / НАМЕРЕНИЯ.... 220

ГЛАВА 3 - ОПИСАНИЕ МАШИНЫ....220
